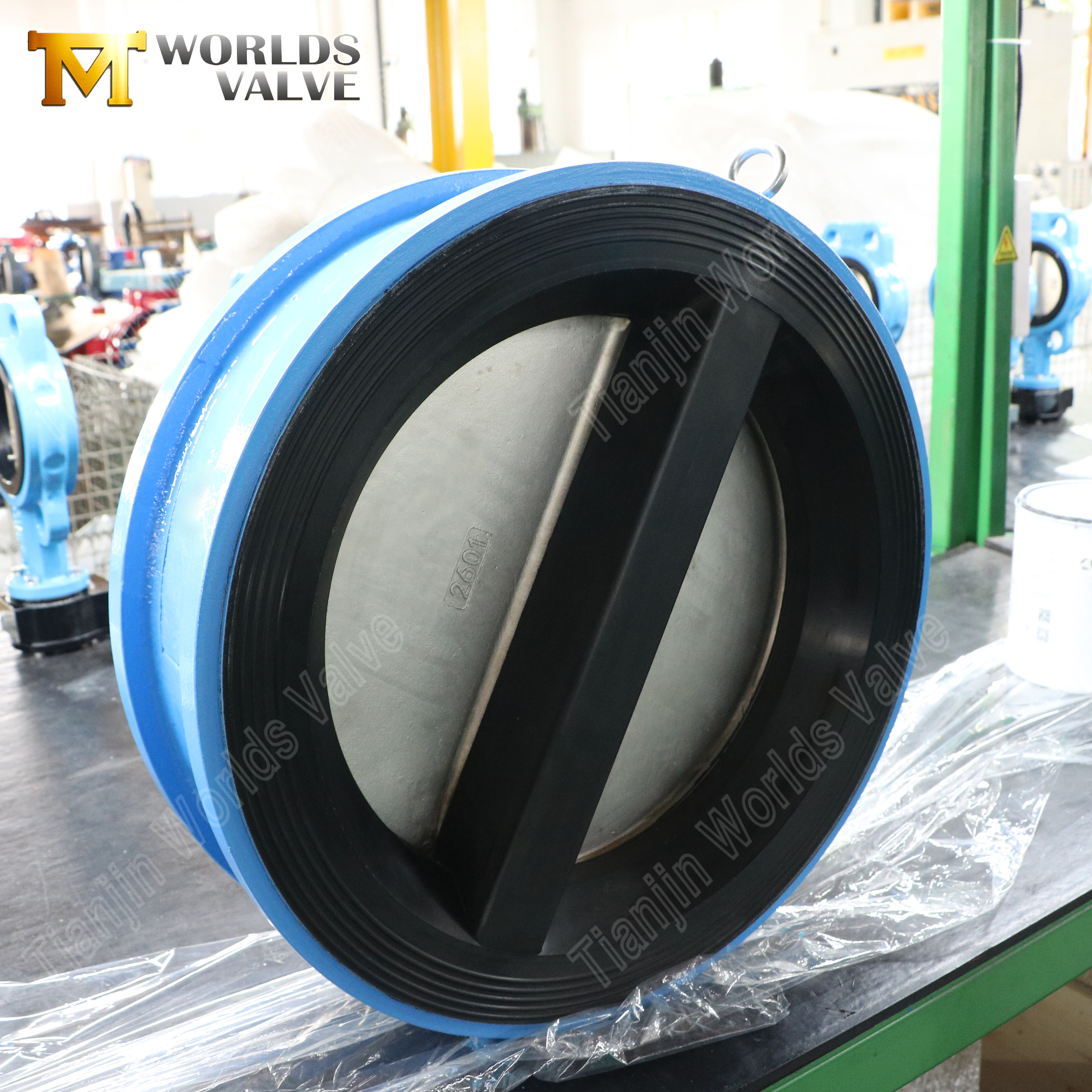

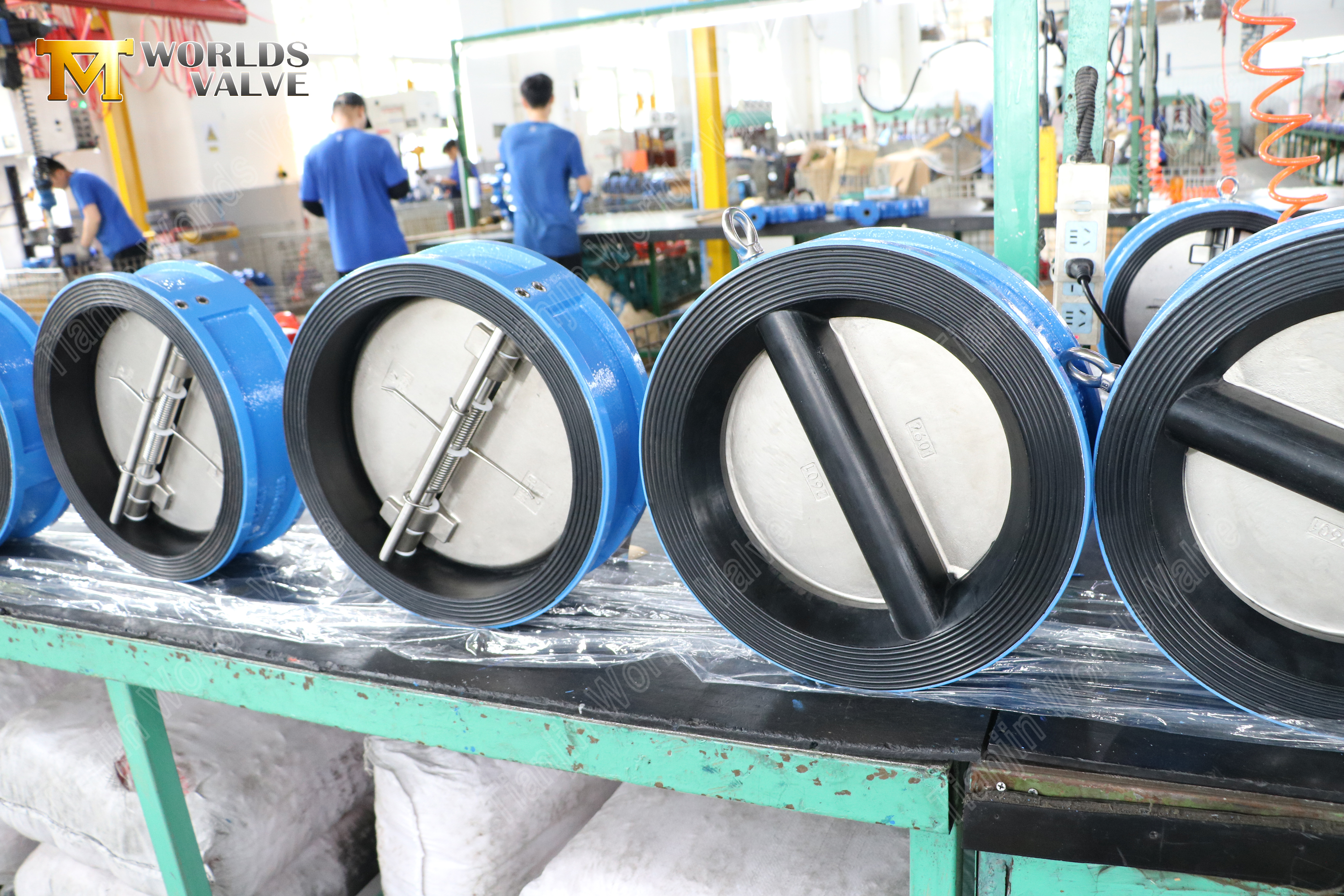

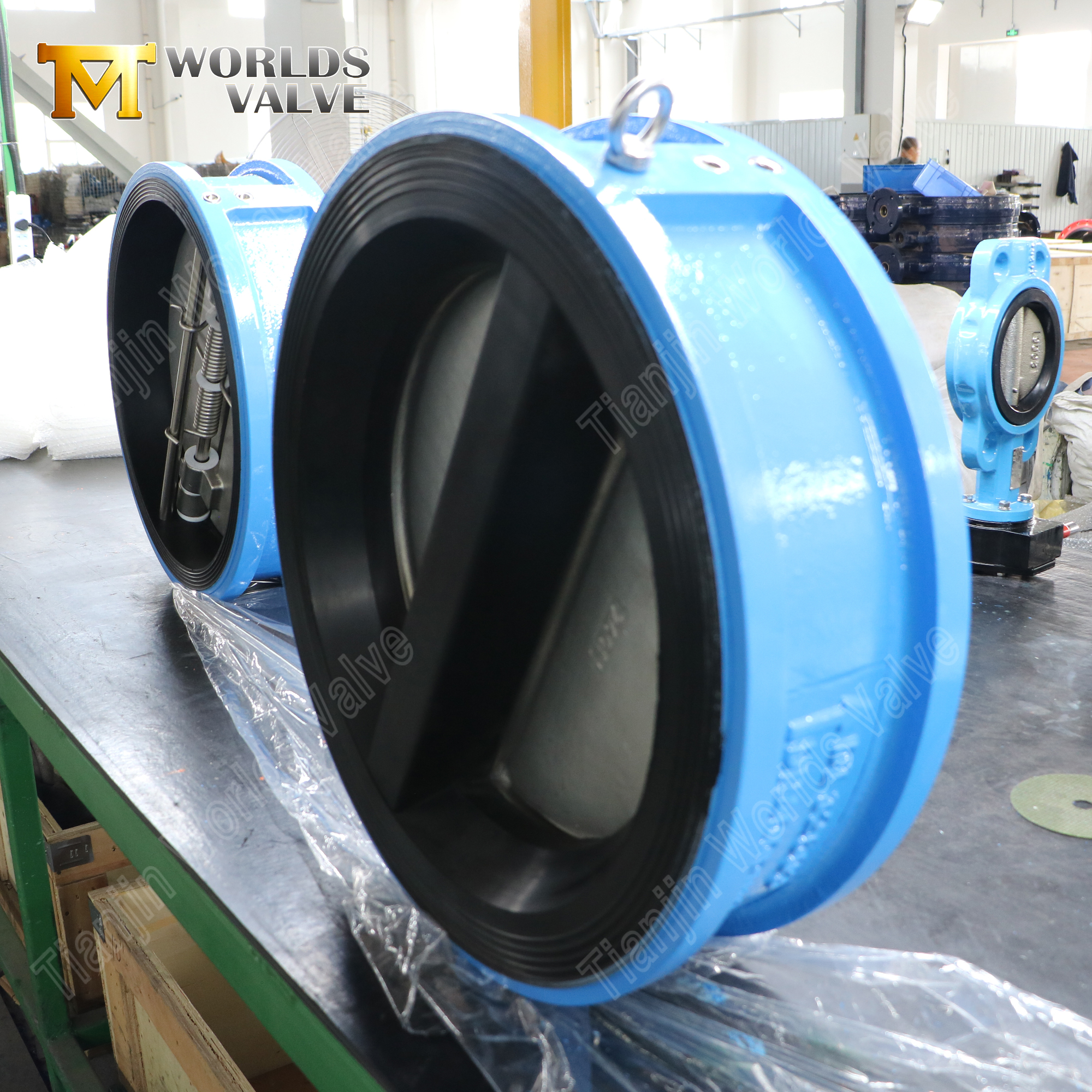

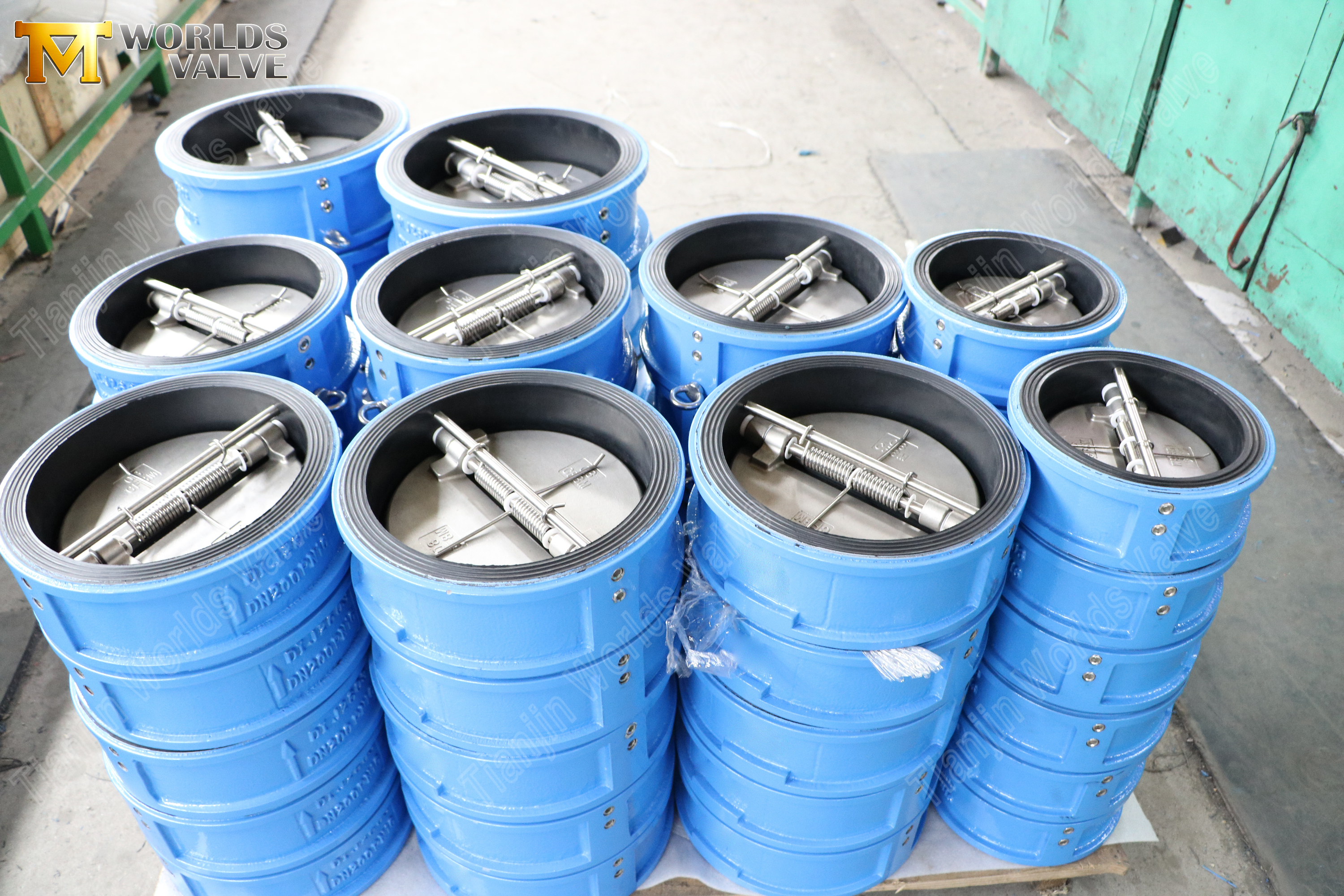

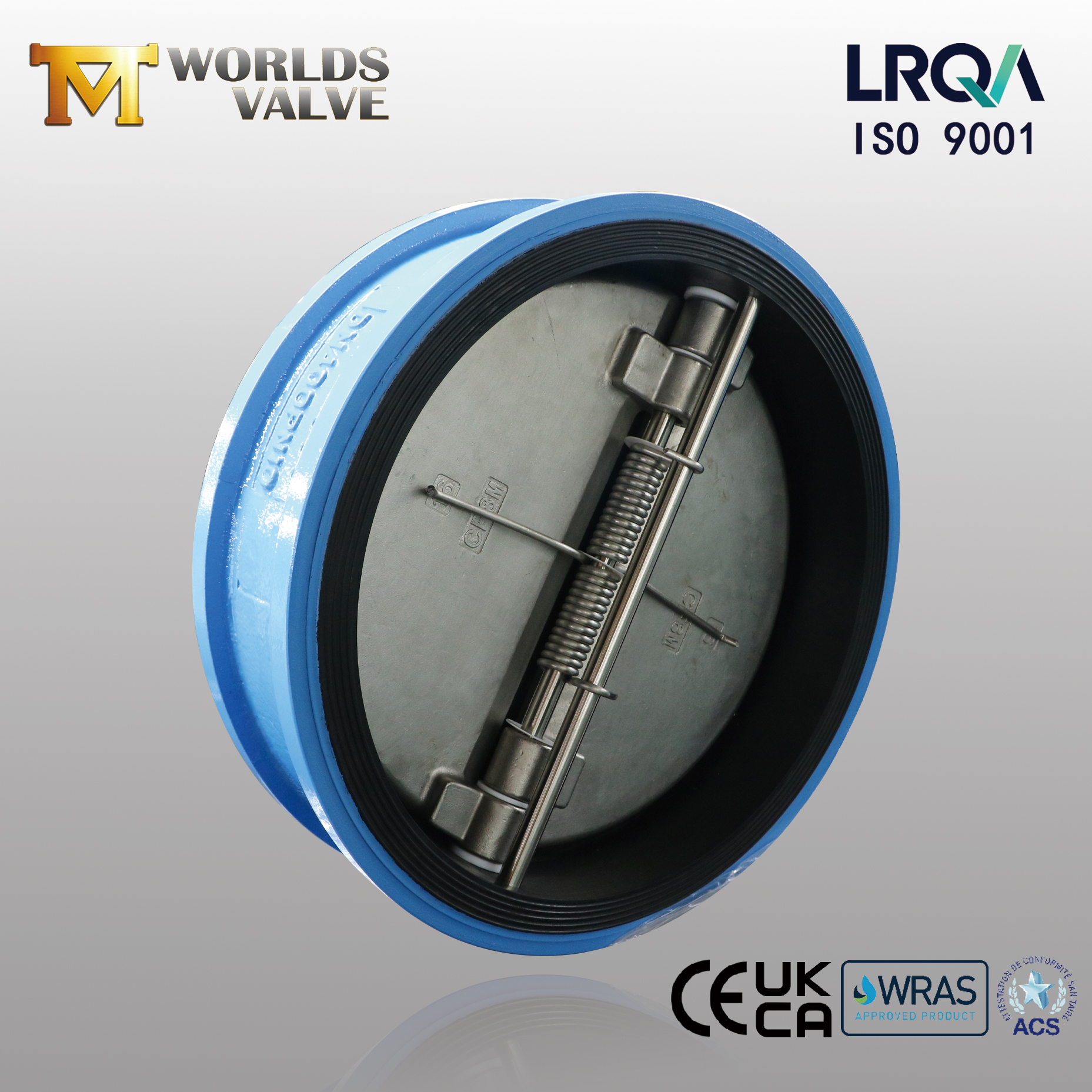

صمام فحص الرقاقة ثنائي اللوحة – جسم مبطن بـ EPDM، قرص CF8M، PN10، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

إن صمام فحص الرقاقة المزدوج هو صمام غير رجعي مدعوم بنابض مصمم لمنع التدفق العكسي في أنظمة أنابيب السائل والغاز. بالمقارنة مع صمامات فحص التأرجح التقليدية - التي تعتمد على قرص واحد ثقيل يتأرجح على مفصل - يستخدم تصميم اللوحة المزدوجة قرصين نصف دائريين خفيفي الوزن يفتحان ويغلقان مع التدفق. النتيجة: استجابة ديناميكية أسرع، ووزن أقل بشكل ملحوظ، وانخفاض كبير في الضغط عبر الصمام.

يتم وضع جسم الرقاقة مباشرة بين شفتي خط الأنابيب باستخدام البراغي. لا توجد حواف على الصمام نفسه، مما يحافظ على البعد وجهاً لوجه قصيرًا والوزن الإجمالي منخفضًا. في تخطيط الأنابيب النموذجي، يمكن أن يعني ذلك توفير ما يصل إلى 85% في الوزن مقارنةً بصمام فحص التأرجح ذو الحواف من نفس الحجم - وهو فرق مهم عند تصميم دعامات الأنابيب أو العمل في محطة ضخ مزدحمة.

يتميز هذا الطراز بجسم من حديد الدكتايل (GGG40/500-7) مع التجويف الداخلي المبطن بالكامل بـ EPDM، وقرص CF8M من الفولاذ المقاوم للصدأ (AISI 316) لمقاومة التآكل على الأسطح المعدنية المكشوفة، ويتم تصنيفه عند PN10 (10 بار / 145 رطل لكل بوصة مربعة). يتم مبركن (معالجة) مقعد EPDM مباشرة على جسم الصمام، مما يشكل رابطة كيميائية دائمة تقضي على مسارات التسرب بين المقعد والجسم - وهي ميزة مهمة في التطبيقات التي لا تكون فيها الموثوقية وعدم التسرب قابلة للتفاوض. يتم إغلاق الألواح المزدوجة المدعومة بنابض تلقائيًا عند عكس التدفق، عادةً في غضون 0.2 إلى 0.5 ثانية اعتمادًا على ضغط الخط، مما يحمي المضخات والضواغط وأجهزة المنبع بشكل فعال من التدفق العكسي الضار وارتفاع الضغط.

باعتبارها شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) مع أكثر من 19 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فحص الرقاقة المزدوجة القابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة وخيارات الختم - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

صمام فحص الويفر ذو اللوحة المزدوجة | جسم من حديد الدكتايل | قرص CF8M | مقعد EPDM | PN10

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

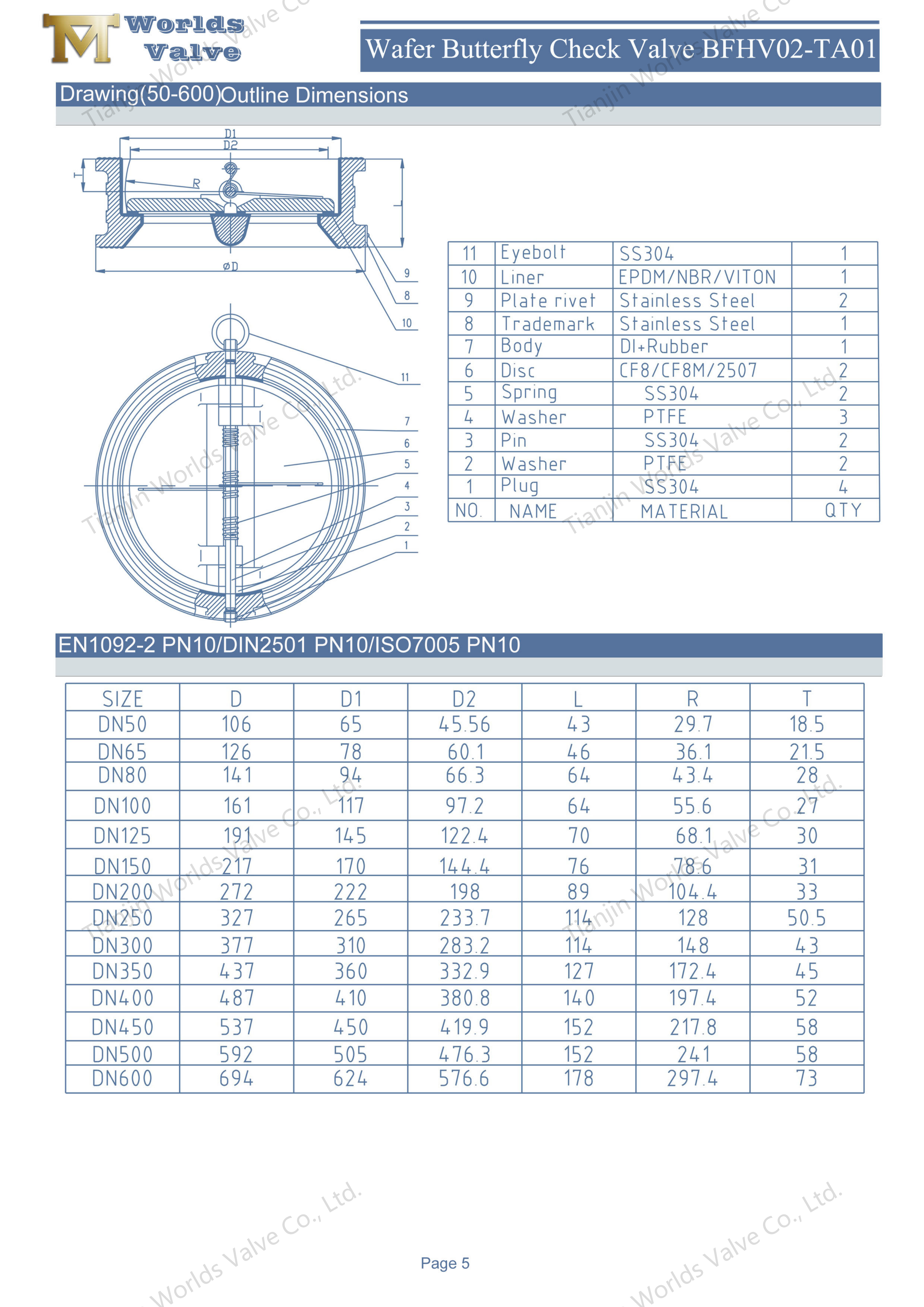

BFHV02-TA01- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

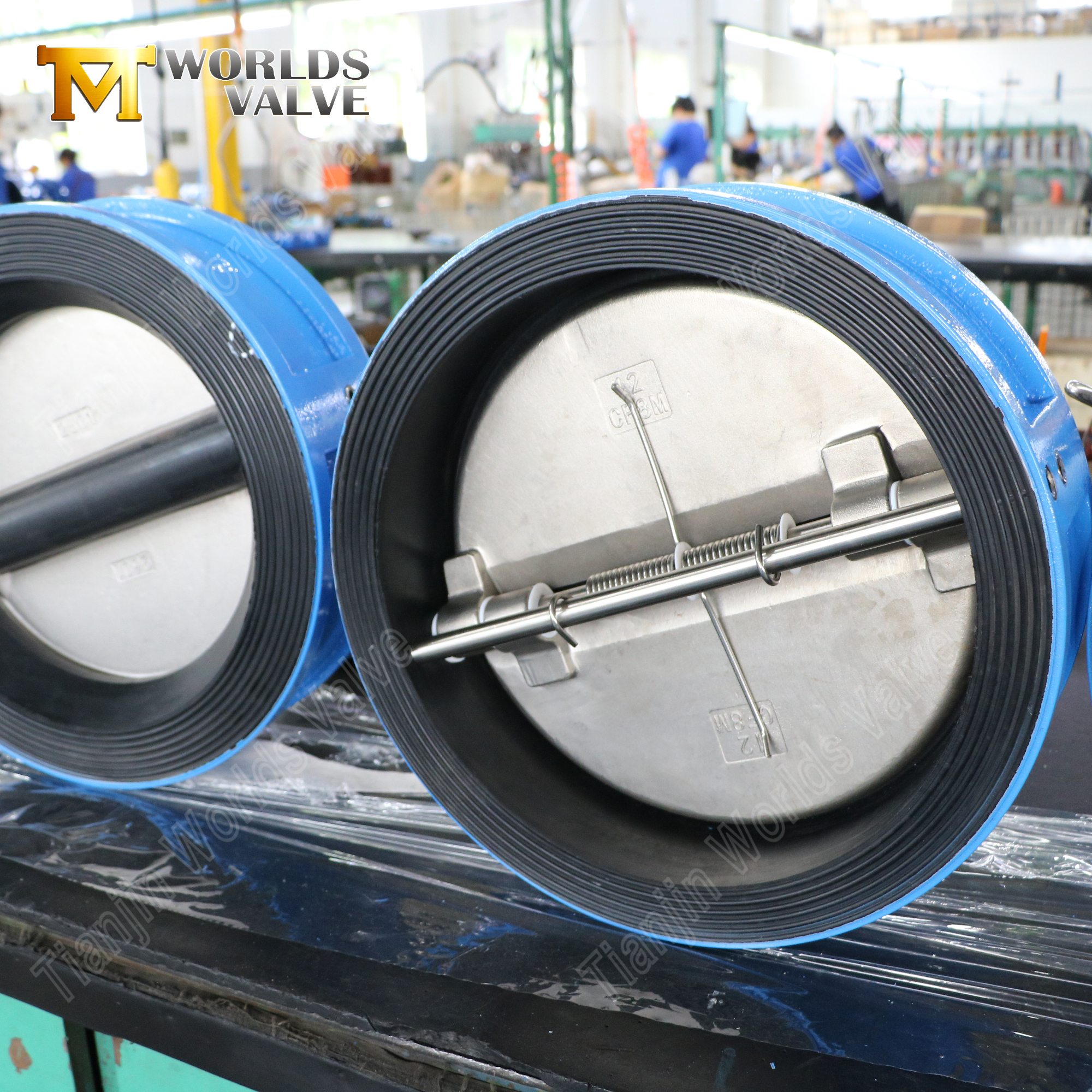

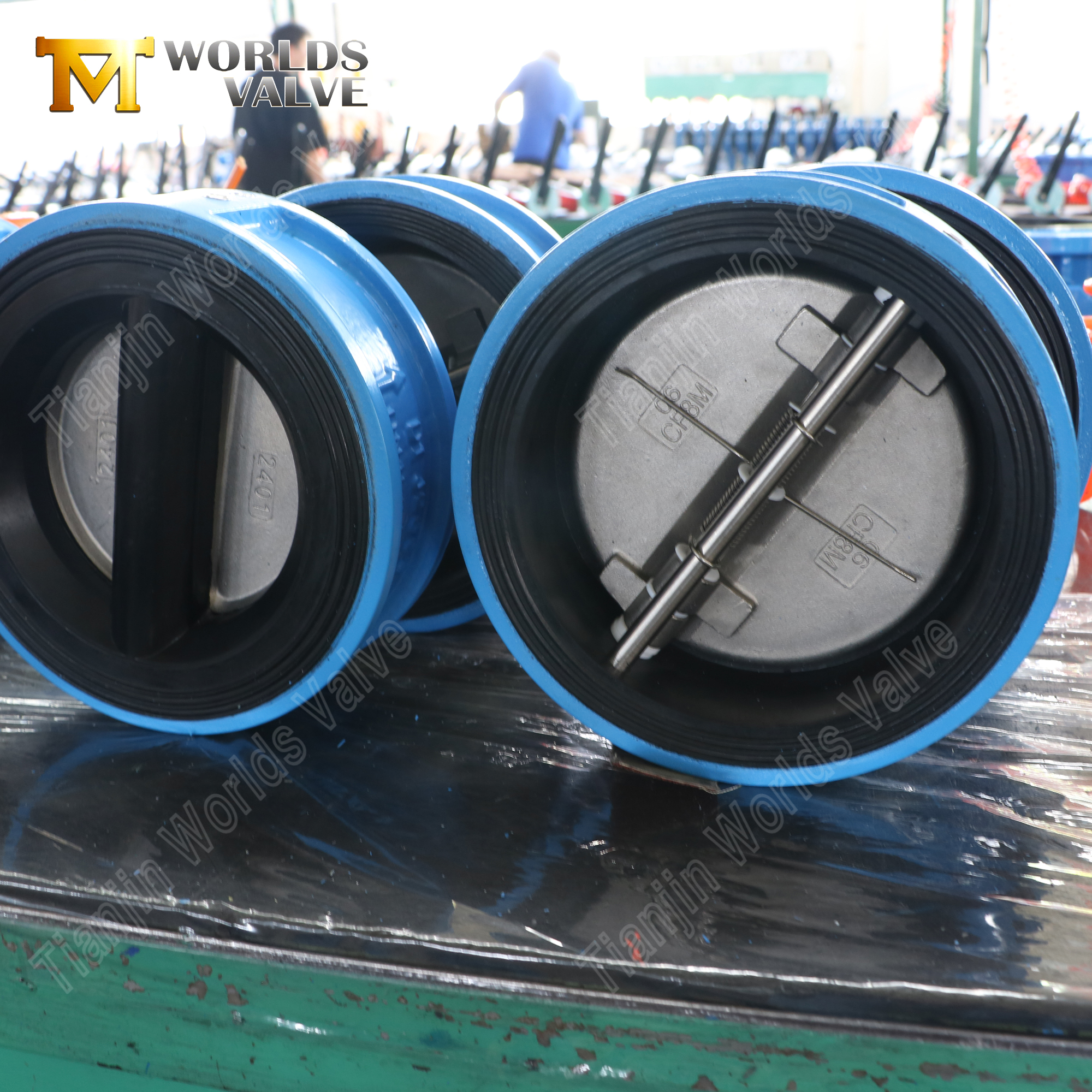

1. تصميم اللوحة المزدوجة بمساعدة الزنبرك - إغلاق سريع، الحد الأدنى من المطرقة المائية

• الاستجابة السريعة - يعمل زنبركان الالتواء بشكل مستقل على كل قرص، مما يغلق الألواح بسرعة عند عكس التدفق. عادة ما يكون وقت الاستجابة أقل من 0.5 ثانية، مما يقلل بشكل كبير من خطر المطرقة المائية مقارنة بصمامات عدم الرجوع المتأرجحة التي يمكن أن تستغرق من 1 إلى 2 ثانية للإغلاق الكامل.

• وزن مخفض - تزن اللوحتان نصف الدائريتان أقل من وزن قرص واحد كامل التجويف. هذه الكتلة المنخفضة تعني مقاومة قصورية أقل أثناء الإغلاق، مما يقلل أيضًا من قوى الصدم.

• انخفاض الضغط المنخفض - عند الفتح الكامل، تكون الألواح مسطحة على مسار التدفق. ينشئ المظهر الجانبي المبسط الحد الأدنى من تقييد التدفق - عادةً ΔP < 0.3 بار عند سرعة التدفق الاسمية.

• طول التثبيت القصير - تصميم الرقاقة يعني أنك لا تحتاج إلى مساحة إضافية للشفة على جسم الصمام. وهذا يحافظ على طول خط الأنابيب الإجمالي أقصر ويقلل من لحظات الانحناء على الشفاه المجاورة.

2. الجسم المبطن بـ EPDM والمقعد المفلكن - الحماية من التآكل حيث يكون الأمر أكثر أهمية

• بطانة داخلية كاملة للتجويف - يتم تبطين السطح الداخلي بالكامل لجسم الصمام بمادة EPDM، مما يعزل جسم حديد الدكتايل تمامًا عن سائل العملية. ومع ذلك، يظل القرص معدنيًا مكشوفًا (CF8M) – وهذا مقصود. يحمي EPDM الجسم الثابت من التآكل بينما يوفر قرص CF8M مقاومة للتآكل على المكون المتحرك، حيث يكون المطاط عرضة للتآكل الميكانيكي.

• المقعد المفلكن (المعالج على الجسم) - يتم ربط مقعد EPDM كيميائيًا بجسم الصمام من خلال عملية الفلكنة ذات درجة الحرارة العالية. تعمل هذه الرابطة الدائمة على منع أي مسارات تسرب بين المقعد والجسم، مما يوفر إغلاقًا محكمًا للفقاعات ويمنع المقعد من التحرك أو الإزاحة أو الشفط في ظل ظروف الفراغ.

• مقاومة كيميائية فائقة - يتميز EPDM بمقاومته العالية للمياه ومياه الصرف الصحي والأحماض المخففة (تركيز يصل إلى 10%) والقلويات والمواد الكيميائية الشائعة لمعالجة المياه بما في ذلك الكلور (حتى 2 جزء في المليون) والأوزون.

3. مادة الجسم القوية - حديد الدكتايل (GGG40 / 500-7) مع بطانة EPDM

• قلب عالي القوة - يوفر حديد الدكتايل قوة شد تبلغ ≥400 ميجا باسكال وقوة إنتاج تبلغ ≥250 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع الضغط والظروف العابرة.

• مقاومة الصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية - يمكن للحديد المرن أن يمتص طاقة تأثير أكبر بكثير من الحديد الرمادي دون أن ينكسر.

• الحماية من التآكل - تضمن البطانة الداخلية EPDM والمقعد المفلكن بقاء الجسم محميًا حتى في الوسائط العدوانية، مما يجمع بين القوة الميكانيكية للحديد المرن والمقاومة الكيميائية لـ EPDM.

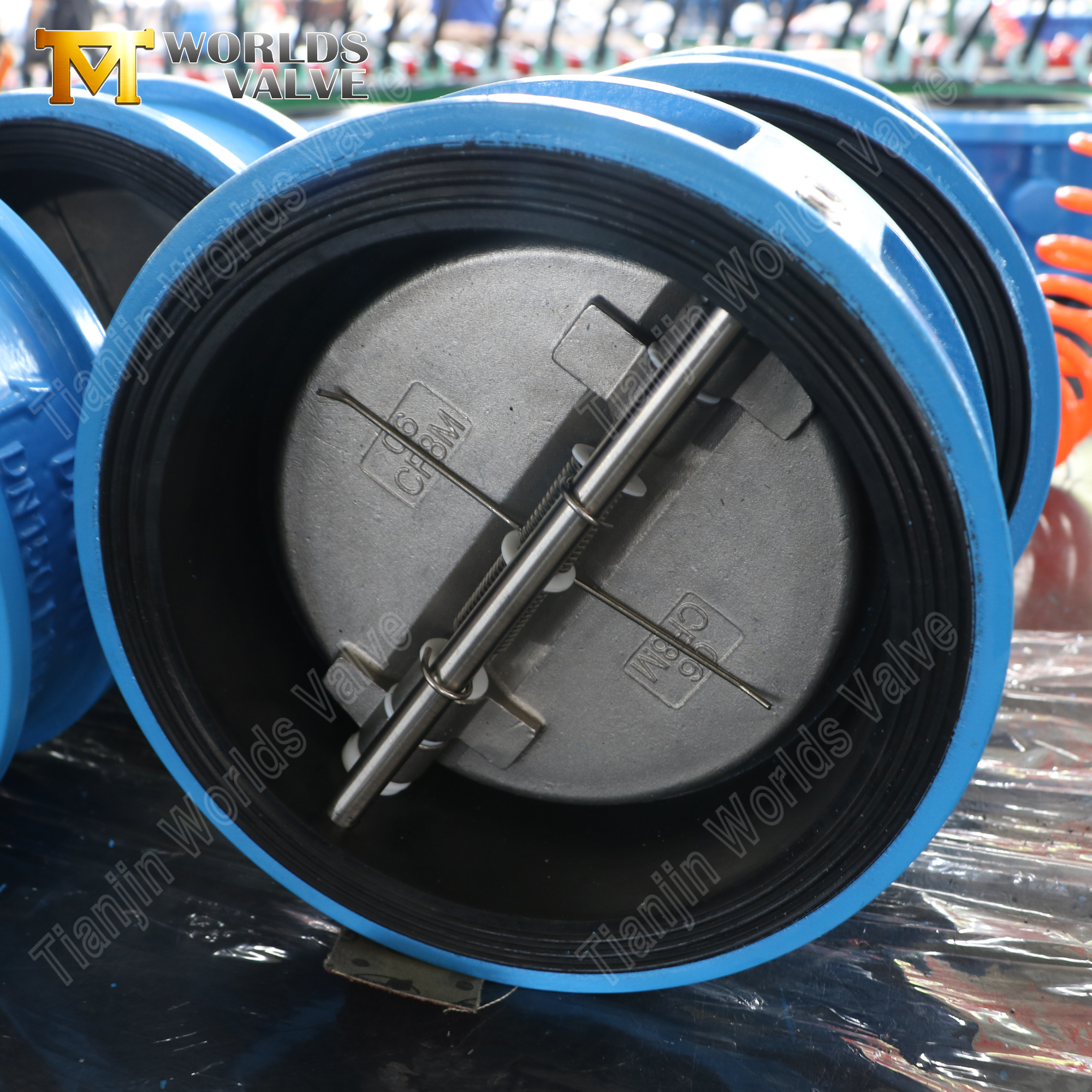

4. مادة القرص الفائقة - الفولاذ المقاوم للصدأ CF8M (AISI 316)

• مقاومة فائقة للتآكل - يوفر CF8M مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد ومياه البحر - ويتفوق بشكل كبير على الفولاذ المقاوم للصدأ 304 (CF8) في الظروف القاسية.

• توافق كيميائي واسع - مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية الخفيفة والأحماض والقلويات. لا يُنصح باستخدامه مع الأحماض المعدنية القوية أو التطبيقات ذات درجات الحرارة العالية التي تزيد عن 200 درجة مئوية.

• عمر خدمة ممتد - تضمن الخصائص المقاومة للتآكل الموثوقية على المدى الطويل حتى في البيئات الصعبة. في خدمة المياه النموذجية، سوف يدوم قرص CF8M أكثر من قرص حديد الدكتايل المطلي بعامل 2-3x.

5. تصميم رقاقة مضغوط - موفر للمساحة وسهل التركيب

• البعد القصير وجهًا لوجه - يحتل تصميم الرقاقة الحد الأدنى من المساحة بين الشفاه - عادةً ما تكون أقصر بنسبة 60 إلى 70٪ من صمام فحص التأرجح المكافئ ذي الحواف. وهذا يجعله مثاليًا للتركيبات في غرف المضخات الضيقة، والحزم المثبتة على الانزلاق، والمشروعات التحديثية حيث يكون طول الأنابيب مقيدًا.

• تركيب بسيط - يتم وضع الصمام في المنتصف بين شفتين ويتم تثبيته باستخدام البراغي. ليست هناك حاجة إلى صواميل شفة إضافية على جسم الصمام، مما يقلل من وقت التثبيت وتكاليف الأجهزة.

• هيكل خفيف الوزن - أخف بنسبة تصل إلى 85% من صمامات فحص التأرجح المكافئة، مما يقلل الحمل الهيكلي على أنظمة الأنابيب ويسهل التعامل أثناء التثبيت - وهي ميزة عملية عند العمل على ارتفاعات أو في المساحات الضيقة.

دليل الاختيار - كيفية اختيار صمام الفحص الصحيح

نصائح التثبيت والصيانة

• اتجاه التركيب - يمكن تركيب صمامات الفحص ذات اللوحة المزدوجة بمساعدة الزنبرك أفقيًا أو رأسيًا. في التركيبات الرأسية، يجب أن يكون اتجاه التدفق لأعلى للمساعدة في إغلاق الزنبرك.

• محاذاة الحافة – تأكد من أن حواف الأنابيب متوازية ومحاذاتها بشكل صحيح قبل ربط البراغي. يمكن أن يؤدي عدم المحاذاة إلى تشوه جسم الصمام، مما يؤثر على حركة القرص وأداء الختم.

• اختيار الحشية – استخدم الحشيات المسطحة على كلا الحافتين. لا تمتد بطانة EPDM إلى وجوه الحافة في هذا الطراز، حيث يلزم وجود حشوات منفصلة.

• فحص النوابض – فحص النوابض سنويًا في الخدمات الحيوية. يعد التعب الربيعي أمرًا نادرًا ولكنه يمكن أن يحدث في التطبيقات ذات الدورة العالية. نوصي باستبدال النوابض كل 100000 دورة أو كجزء من جدول الصيانة الوقائية.

• فحص القرص - قم بفحص القرص CF8M بصريًا بحثًا عن علامات التنقر أو التآكل أثناء الصيانة الروتينية للمضخة. يجب أن يكون سطح القرص أملسًا وخاليًا من الحزوز العميقة.

التطبيقات النموذجية

تعتبر صمامات فحص الرقاقة المزدوجة ذات الهيكل المبطن بـ EPDM والمقعد المفلكن موثوقة عبر مجموعة واسعة من الصناعات:

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في المقاعد المفلكنة. مقاعد EPDM الخاصة بنا مُفلكنة (معالجة) مباشرة على جسم الصمام، مما يؤدي إلى إنشاء رابطة دائمة مانعة للتسرب تقضي على مخاطر إزاحة المقعد - وهي ميزة مهمة في خدمة التفريغ والتطبيقات عالية الموثوقية.

• خبرة الجسم المبطنة بـ EPDM. لدينا خبرة واسعة في تصنيع الصمامات ذات الأجسام المبطنة بـ EPDM للمياه ومياه الصرف الصحي والتطبيقات الصناعية. تضمن بطانة التجويف الداخلي حماية كاملة للجسم من التآكل، بينما يوفر قرص CF8M المكشوف متانة للمكونات المتحركة.

• المرونة التي تناسب مشروعك. أي حجم (DN40-DN1200). أي ضغط (PN6-PN40). أي معيار شفة (ANSI، DIN، JIS، BS). أي مادة مقعد (EPDM، NBR، FKM، CR، NR، CSM). نحن نبني على المواصفات الخاصة بك، وليس كتالوجنا.

• الخبرة التي تقدم. أكثر من 19 عامًا في مجال الصمامات. تم شحن الآلاف من صمامات فحص الرقاقة المزدوجة اللوحة إلى أكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• خدمة يمكنك الاعتماد عليها. مدير مشروع مخصص من الطلب إلى التسليم. المهلة النموذجية 15-40 يومًا. نرحب بزيارات المصنع في تيانجين - ويسعدنا أن نوضح لك كيف نعمل.

تواصل معنا - قم بتخصيص صمام العروة الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين PN10 هذا بجسم مبطن بـ EPDM ومقعد EPDM مفلكن، أو حجم مختلف أو تصنيف ضغط، أو مادة مقعد بديلة (NBR، أو FKM، أو CR، أو NR، أو CSM)، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مادة المقعد المفضلة (EPDM / NBR / FKM / CR / NR / CSM)

• معيار الحافة (ANSI، DIN، JIS، BS)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

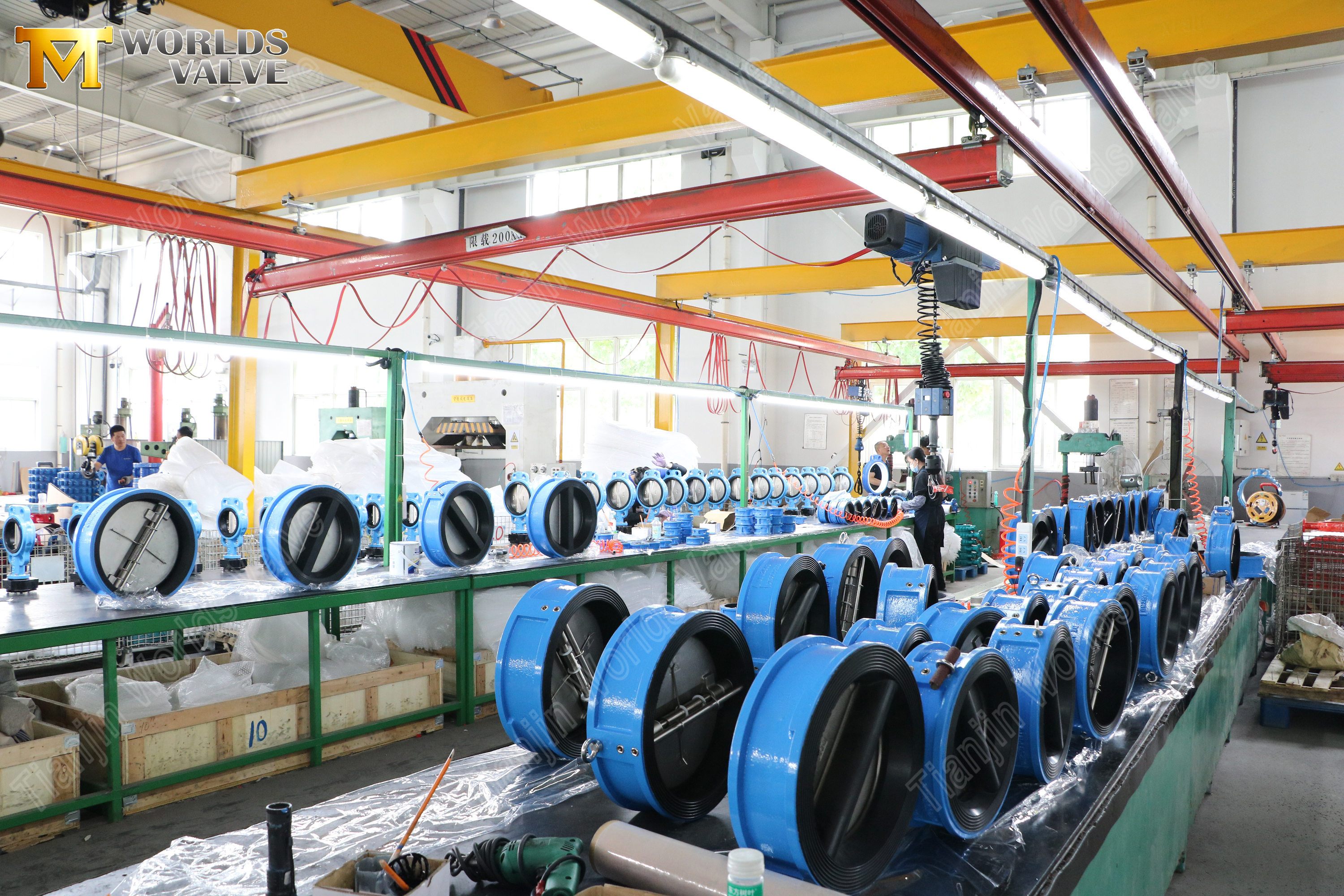

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.

اتصل بنا الآن ودعنا نبني صمامك معًا.
