CBF02-TL01
OEM|ODM
| الكمية: | |
|---|---|

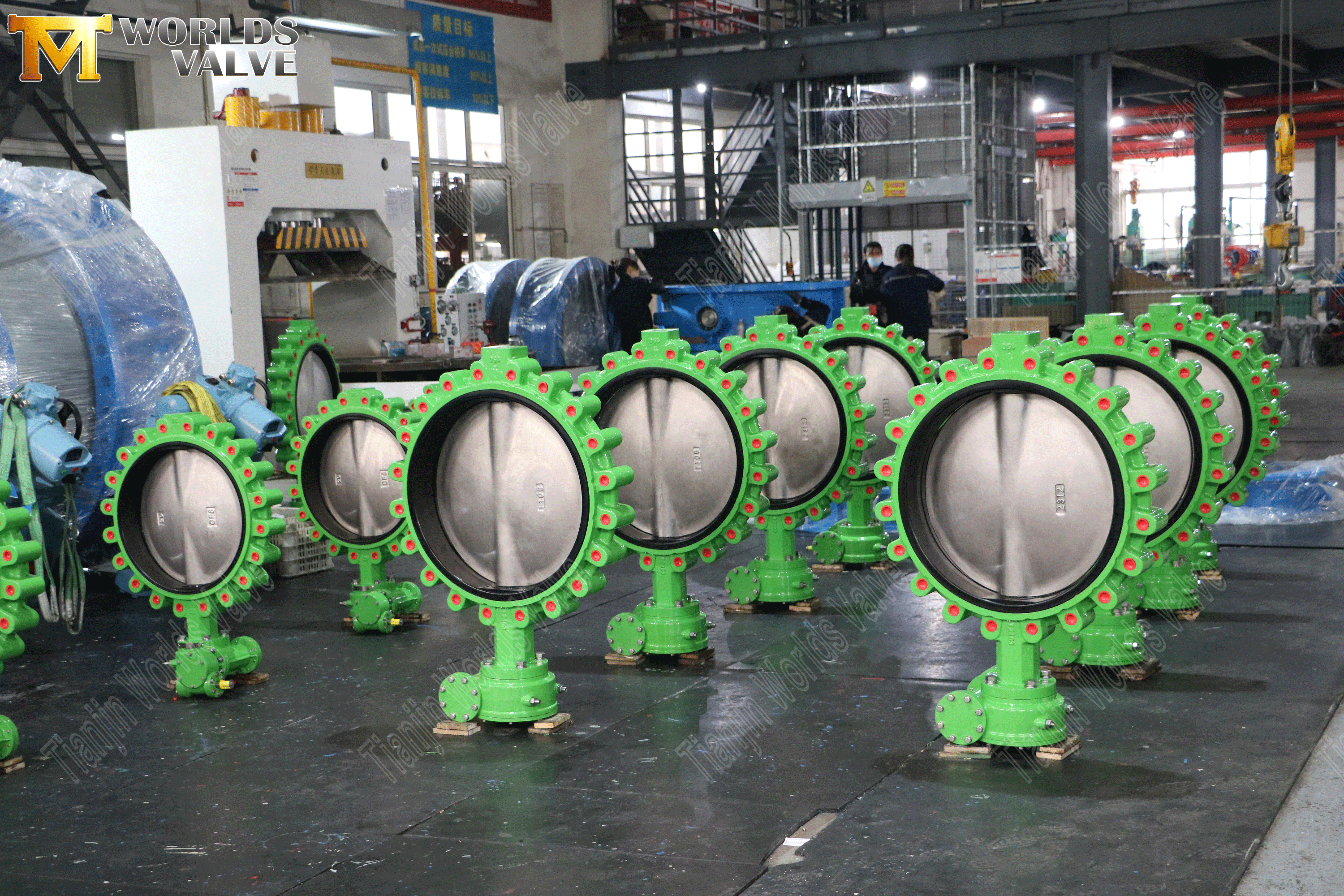

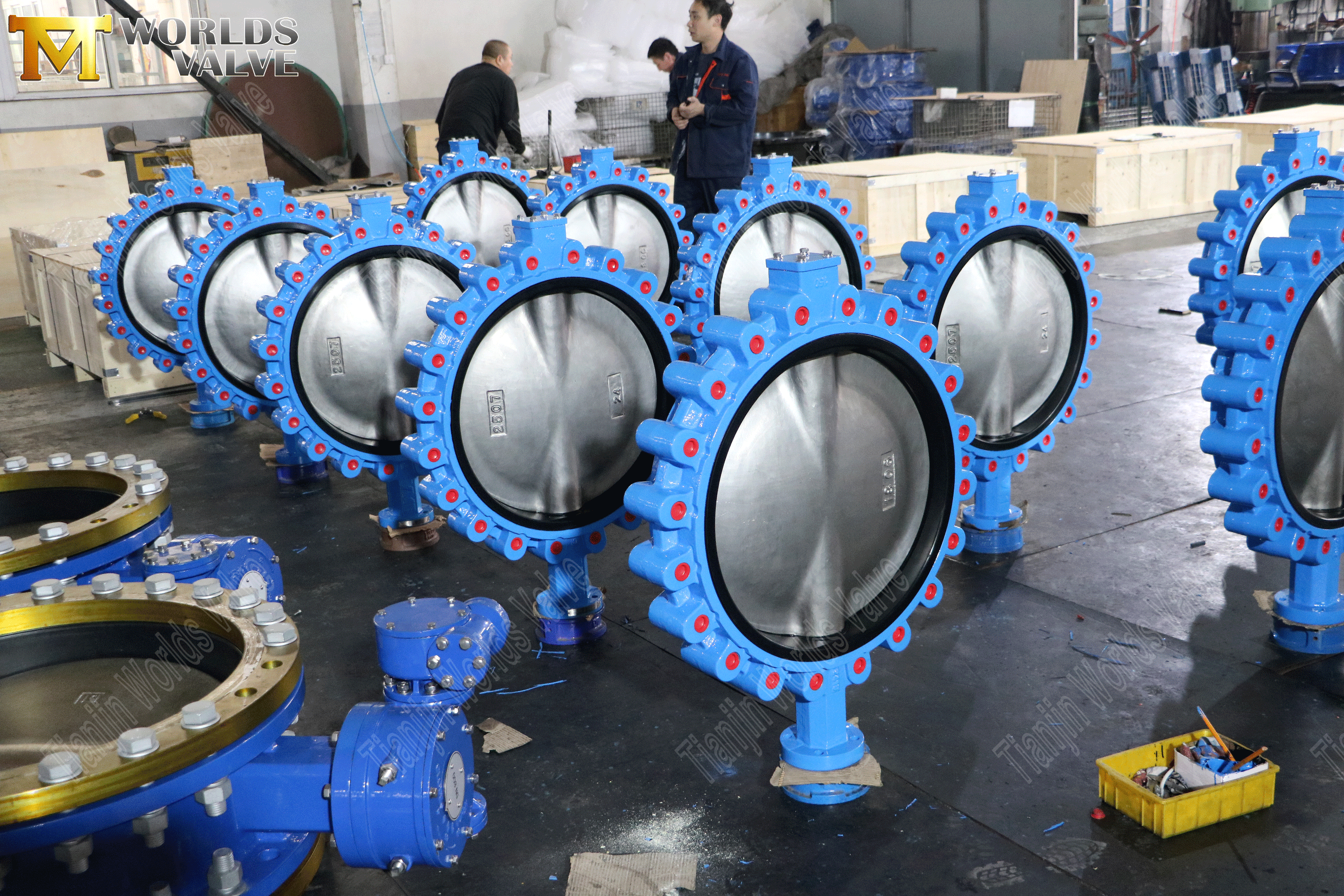

Lug Butterfly Valve يتميز صمام الفراشة المصنّعين بمناسبة مع مشغل تروس الدودة قرصًا يدور حول محور مركزي داخل جسم الصمام. في تصميم متحدة المركز ، يتركز القرص في مرور التدفق ونسخا إلى مقعد الصمام. يضمن التصميم المركز أداءً جيداً لختم ، ويقلل من التسرب وتوفير إغلاق موثوق به. عندما يتم تشغيل مشغل تروس الدودة ، يتوافق تروس الدودة مع عجلة الدودة ، وتحويل الحركة الدورانية للتحكم بدقة في فتح وإغلاق القرص ، وبالتالي تنظيم تدفق السوائل عبر الصمام.
100 ٪ ثنائية الاتجاه الإغلاق الضيق.
التثبيت دون تقييد في اتجاه التدفق.
انخفاض الوزن والأبعاد الكلية.
فقدان الضغط المنخفض وخفض تكاليف الطاقة.
قيم KV / CV عالية.
من السهل التنظيف والتطهير لأنظمة المياه الصالحة للشرب وما إلى ذلك.
التنظيف الذاتي (لن يتم احتجاز أي بقايا).
مقاومة جيدة للتآكل.

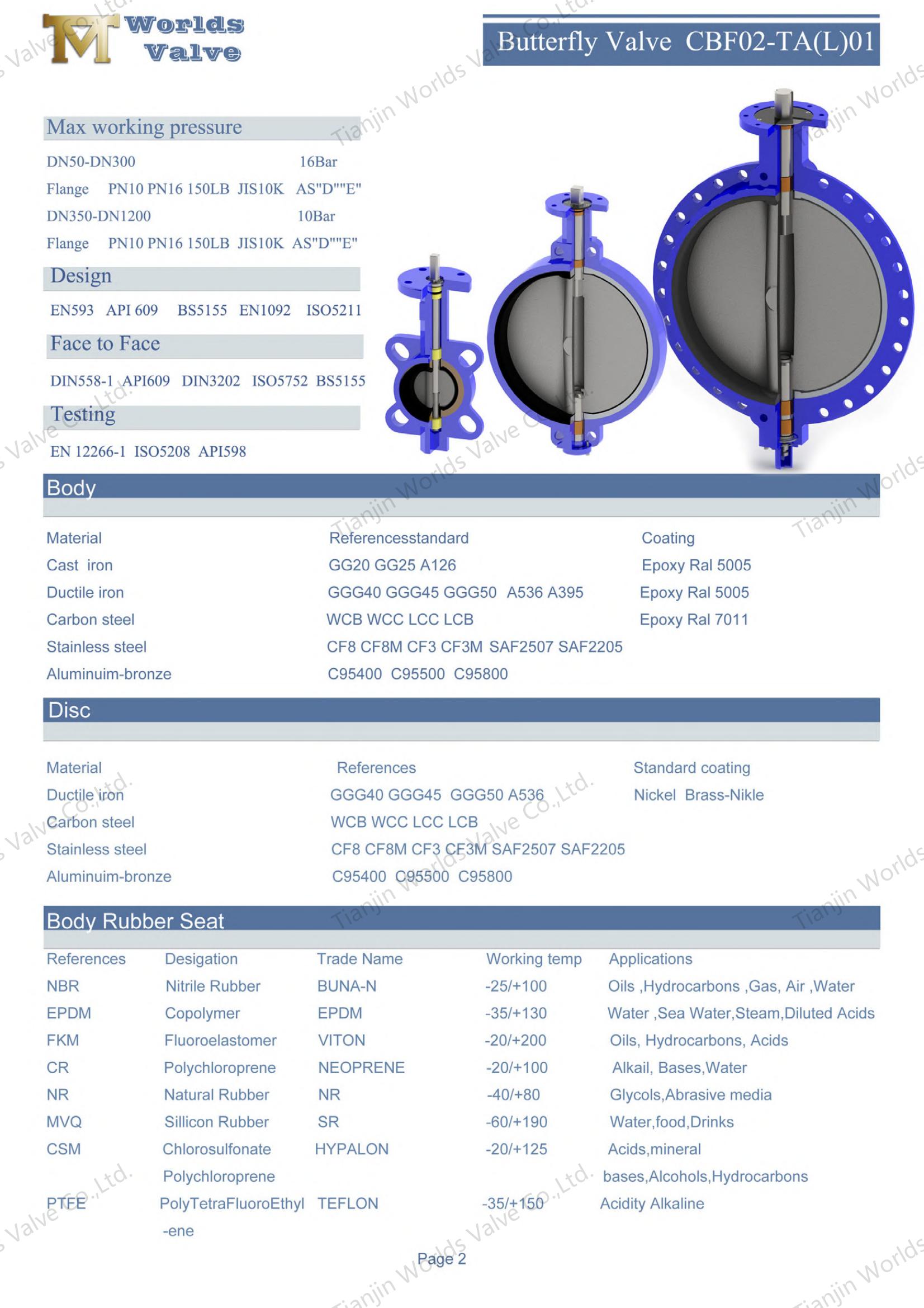

مقاس | DN32-DN600 | DN650-DN2000 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | -45 ℃ ~+150 ℃ | |
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | يُسلِّم رافعة معدات الدودة كهربائي هوائي | |

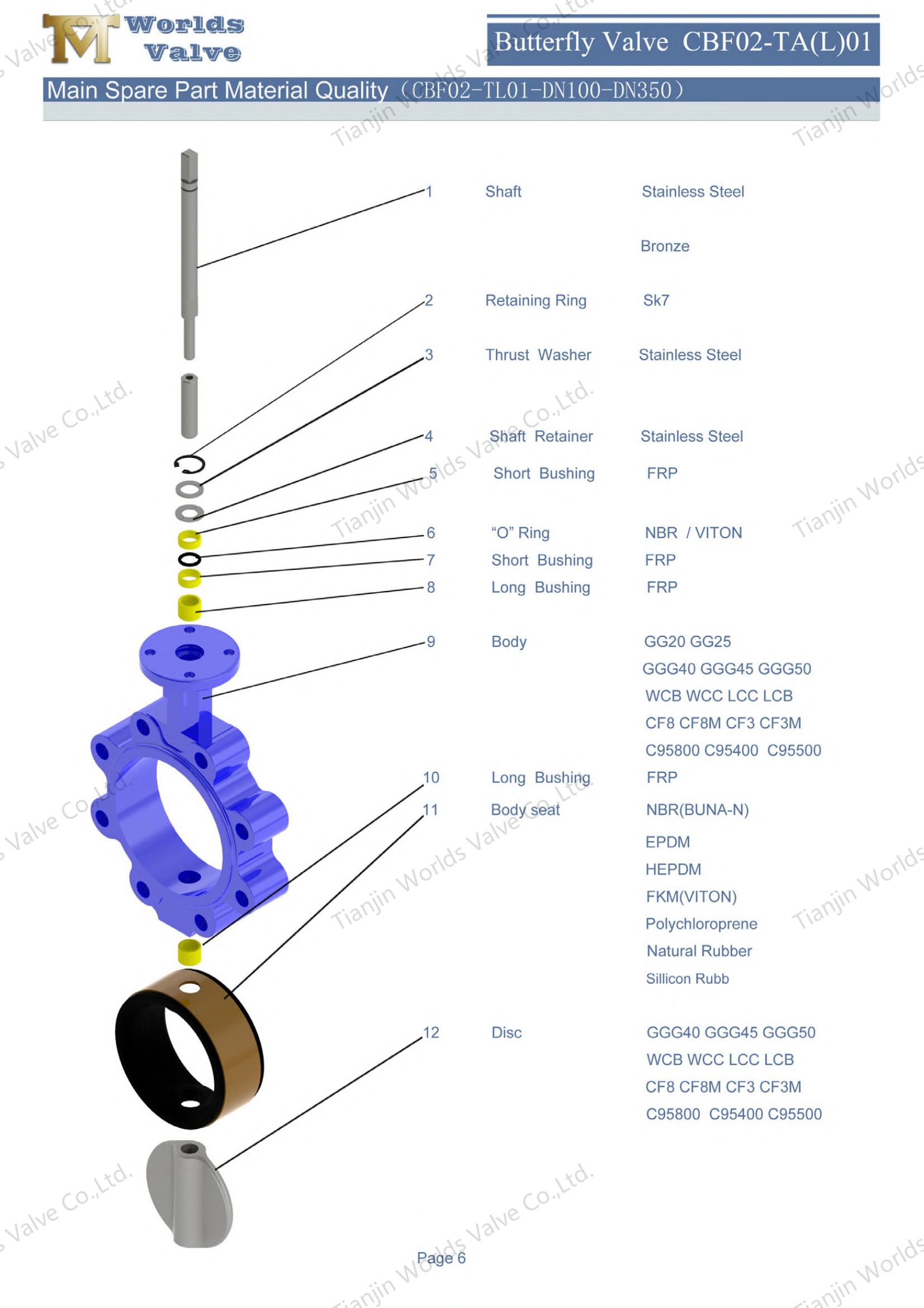

اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | الحديد الدكتايل الفولاذ المقاوم للصدأ الكربوني البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا NBR EPDM Viton PTFE HEPDM النيوبرين المطاط الطبيعي Hypalon |
التصميم معيار | en 593 ، MSS SP67 API 609 BS5155 |
التفتيش والاختبار | API 598 ISO 5208 EN 12266 |
نهاية المعيار | ANSI B16.1 CL. 125lb & b16.5 cl. 150 رطل كـ 2129 جدول D&E BS 10 Table D&E DIN 2501 PN6 ، PN10 و PN16 EN 1092 PN6 ، PN10 و PN16 ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16 KS B 1511 / JIS B 2210 5K و 10K MSS SP44 CL. 150 رطل Awwa C207 SABS 1123 الجدول 1000/3 والجدول 1600/3 |
وجها لوجه | ISO 5752 و EN 558 و MSS SP67 و API 609 DIN3202 |
شفة أعلى | ISO 5211 |
باختصار ، يعد صمام الفراشة متحدة المركز مع مشغل تروس الدودة حل صمام موثوق وفعال لمجموعة واسعة من تطبيقات التحكم في السوائل ، والتي تقدر بأدائها ومتانتها وسهولة التشغيل.
