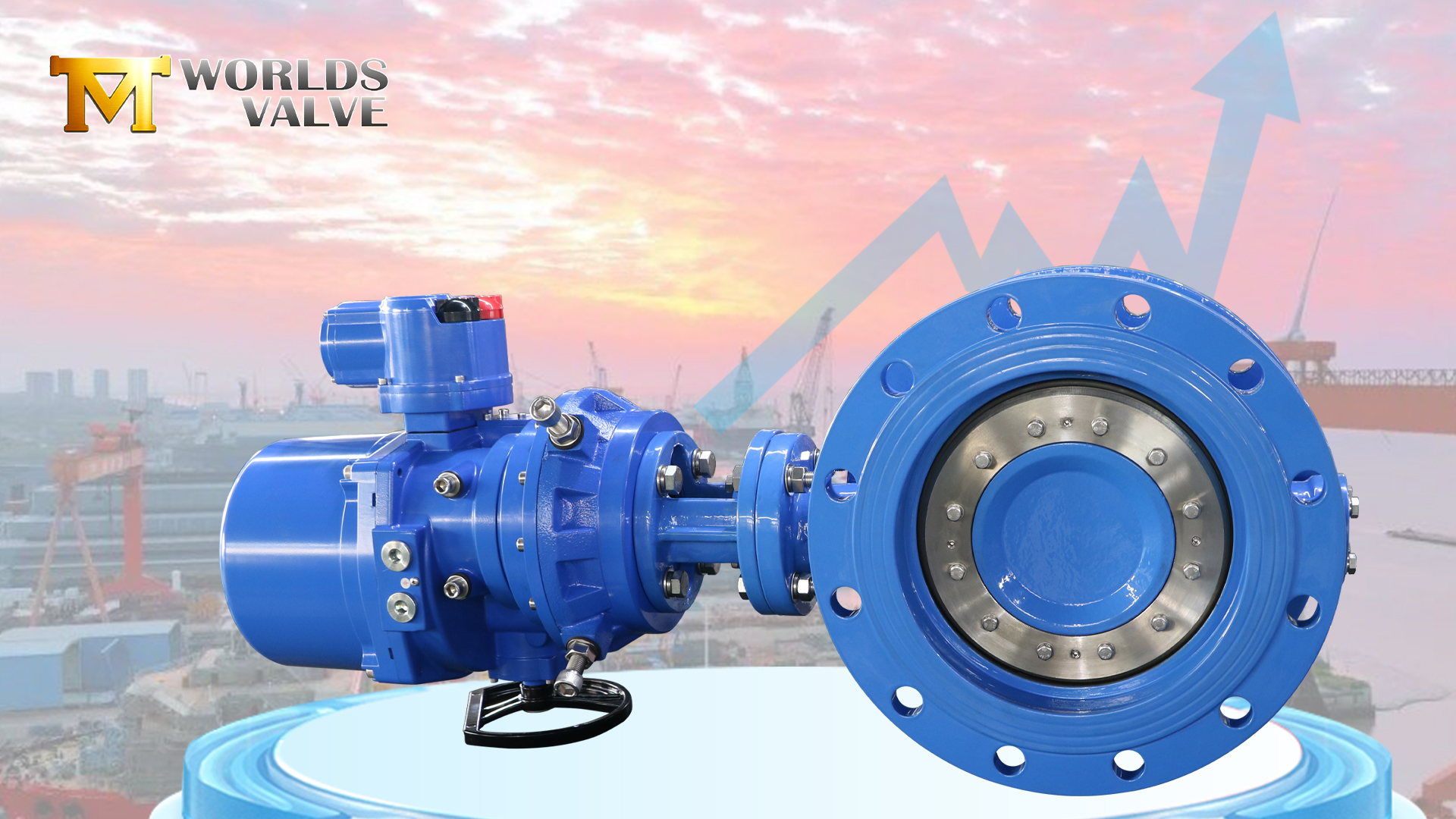

DN300 صمام الفراشة المزدوج ذو الحواف اللامركزية ذو التشغيل الكهربائي | الجسم والقرص من حديد الدكتايل

الميزات والمزايا الرئيسية:

1. تصميم مزدوج غريب الأطوار - تقليل التآكل وإطالة عمر الخدمة

• تتسبب إزاحة القرص وإزاحة العمود في انفصال القرص عن المقعد فورًا عند الدوران، مما يمنع الاتصال المنزلق. وهذا يقلل من التآكل ويطيل عمر المقعد والقرص بشكل كبير.

• يقلل التصميم من عزم دوران التشغيل بنسبة تصل إلى 30-50% مقارنة بالصمامات متحدة المركز، مما يسمح لمشغل أصغر حجمًا وأكثر اقتصادًا بأداء نفس العمل مع استهلاك طاقة أقل.

• في الوضع المفتوح، لا يكون هناك أي اتصال بين القرص والمقعد، مما يؤدي تمامًا إلى القضاء على مشكلات الاحتكاك و\"الذاكرة المطاطية\" الشائعة في صمامات الفراشة التقليدية ذات المقاعد الناعمة.



2. الجسم والقرص من حديد الدكتايل - بناء قوي ومقاوم للتآكل

• يتم تصنيع كل من جسم الصمام والقرص من الحديد المرن (GGG40/500-7، ASTM A536 Grade 65-45-12)، مما يوفر قوة شد عالية (> 400 ميجا باسكال)، ومقاومة ممتازة للصدمات، وليونة فائقة مقارنة بالحديد الرمادي.

• يضمن القرص اللامركزي من حديد الدكتايل تموضعًا مستقرًا وأداء ختم إيجابي تحت ظروف الضغط المختلفة.

• يتم تطبيق طلاء الإيبوكسي (بحد أدنى 250 ميكرومتر، أي لون RAL متاح) على جميع الأسطح الحديدية الخارجية للحماية من التآكل، وتلبية معايير مثل شهادة EN 14901 GSK RAL وAWWA C550.



3. المحرك الكهربائي - أتمتة دقيقة عن بعد

• يتيح المحرك الكهربائي التحكم في التشغيل/الإيقاف أو التعديل بدقة عالية لتحديد المواقع، مما يلغي الحاجة إلى خطوط الهواء المضغوط. إنها مناسبة بشكل خاص للمنشآت التي لا تتوفر فيها البنية التحتية الهوائية أو حيث يكون التنظيم الدقيق للتدفق أمرًا بالغ الأهمية.

• يعمل التشغيل الكهربائي على منع تنفيس غازات المعالجة المرتبطة بالمشغلات الهوائية، مما يوفر حلاً صديقًا للبيئة وخاليًا من الانبعاثات ومثاليًا لبيئات الغرف النظيفة ومرافق معالجة المياه والمنشآت الداخلية.

• يتم توفير عجلة يدوية متكاملة مع آلية فك القابض للتجاوز اليدوي أثناء انقطاع التيار الكهربائي أو عمليات الصيانة.



4. اتصالات ذات حواف – توافق آمن وعالمي

• توفر الأطراف ذات الحواف المزدوجة وصلات مثبتة بمسامير صلبة مانعة للتسرب على كلا الجانبين، ومناسبة للخدمة المسدودة، وخطوط الأنابيب عالية الاهتزاز، والمنشآت الدائمة.

• يتوافق حفر الفلنجة مع المعايير الدولية: EN 1092-2 PN10/PN16، أو ANSI B16.5 Class 150، أو AS 2129، أو JIS 10K، أو معايير أخرى يحددها العميل.

• مصممة للختم ثنائي الاتجاه مع قدرة ضغط كاملة في كلا الاتجاهين؛ عادةً ما يتم وضع علامة على سهم اتجاه التدفق المفضل على جسم الصمام كمرجع.



5. انخفاض الضغط وكفاءة استخدام الطاقة

• يقلل شكل القرص اللامركزي المزدوج وتصميم الجسم الانسيابي من مقاومة التدفق، مما يؤدي إلى انخفاض الضغط المنخفض وتقليل استهلاك طاقة الضخ.

• يتم تثبيت القرص بشكل آمن على الجذع باستخدام دبابيس من الفولاذ المقاوم للصدأ، مما يضمن نقل عزم الدوران الإيجابي دون انزلاق طوال عمر الصمام.

• متوفر بمقعد ناعم (EPDM، NBR، Viton) أو خيارات المقاعد المعدنية، حسب متطلبات الوسائط ودرجة الحرارة.



6. قابل للتخصيص بالكامل - حل OEM/ODM

• مادة المقعد: EPDM (ماء، بخار)، NBR (زيت، وقود)، Viton (مواد كيميائية عدوانية، درجة حرارة عالية)، أو PTFE (عالية النقاء، نطاق درجة حرارة واسع).

• خيارات المحرك: علبة التروس الكهربائية أو الهوائية أو اليدوية.

• تتوافق الحافة العلوية مع ISO 5211 لتركيب المشغل المباشر بأنماط ربط قياسية.

• تصنيف الضغط: PN10، PN16، PN25، الفئة 150، أو مخصص.

• نطاق الحجم: وصف DN300؛ تتوفر أحجام أخرى من DN100 إلى DN1800.

• الطلاء: أي لون RAL أو طلاء خاص يحدده العميل.

لماذا تختار صمام عوالم تيانجين؟

1. نحن شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM/ODM) مقرها الصين، وننتج الصمامات في منشأتنا المعتمدة على شهادة ISO 9001 مع دعم هندسي داخلي كامل - وليس مجرد شركة تجارية.

2. يوفر تصميمنا اللامركزي المزدوج مزايا مثبتة في تقليل عزم الدوران، وطول عمر المقعد، وعمر الخدمة مقارنة بالتصميمات التقليدية متحدة المركز.

3. يتم توفير الوثائق الكاملة - شهادات المواد (تقارير اختبار المطحنة)، وتقارير اختبار الضغط، وتقارير اختبار المحرك - مع كل طلب.

4. شهادات CE، UKCA، WRAS، وACS متاحة عند الطلب لتلبية متطلبات السوق العالمية.

5. نحن نقدم تخصيصًا شاملاً: مادة القرص، مادة المقعد، العلامة التجارية للمشغل ونوع التحكم، معيار الشفة، معدل الضغط، ولون الطلاء - كل ذلك مصمم خصيصًا لمشروعك المحدد.

الخلاصة

نحن ندعوك للاتصال بنا للحصول على عرض أسعار تنافسي أو لترتيب زيارة لمصنعنا. فريقنا الهندسي جاهز لمناقشة متطلبات الوسائط ودرجة الحرارة والضغط والأتمتة الخاصة بك - بدءًا من تشغيل/إيقاف تشغيل الصمامات الكهربائية وحتى حزم التحكم المعدلة بالكامل باستخدام أجهزة تحديد المواقع الذكية.
