RGV01-TF010203
OEM | ODM
| الكمية: | |
|---|---|

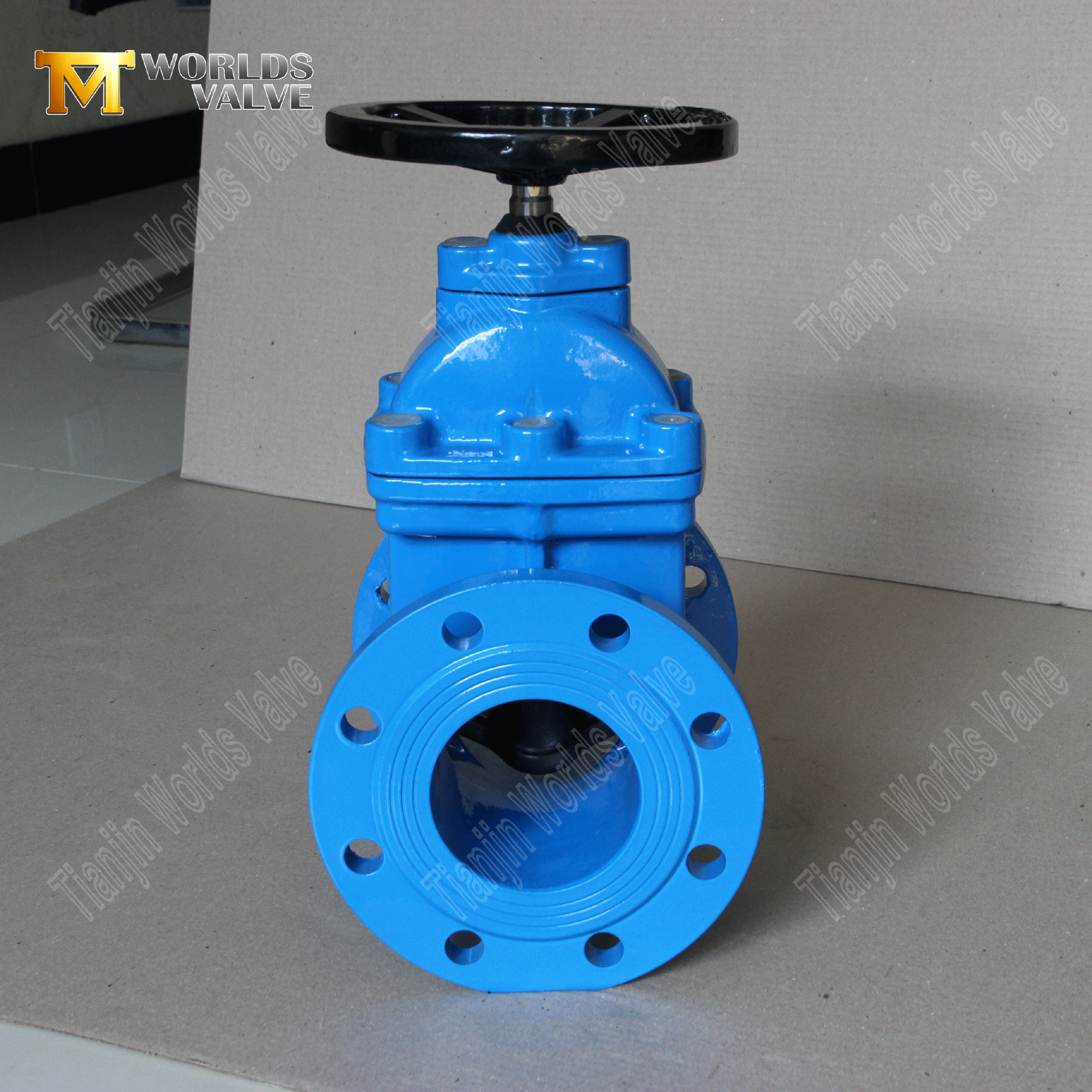

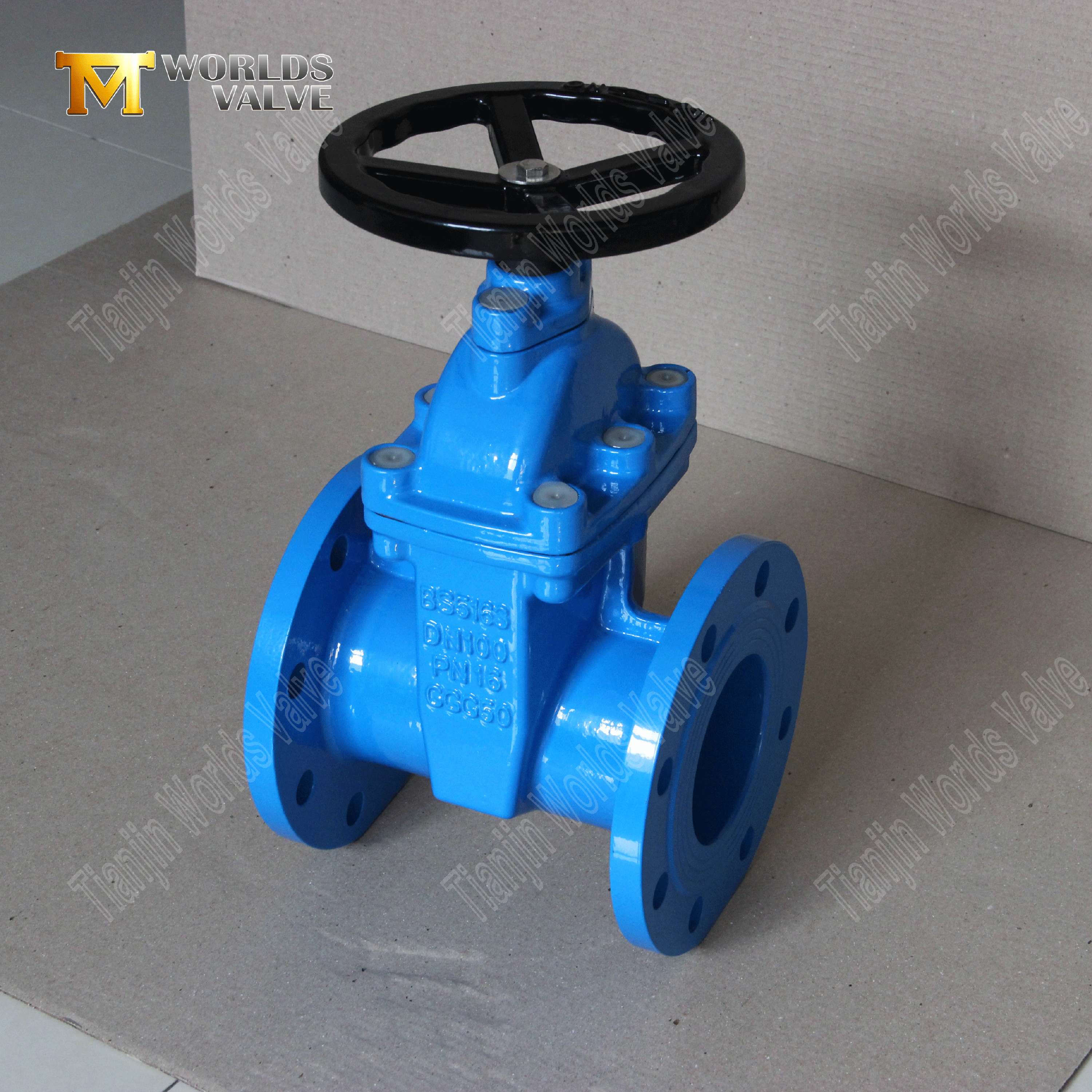

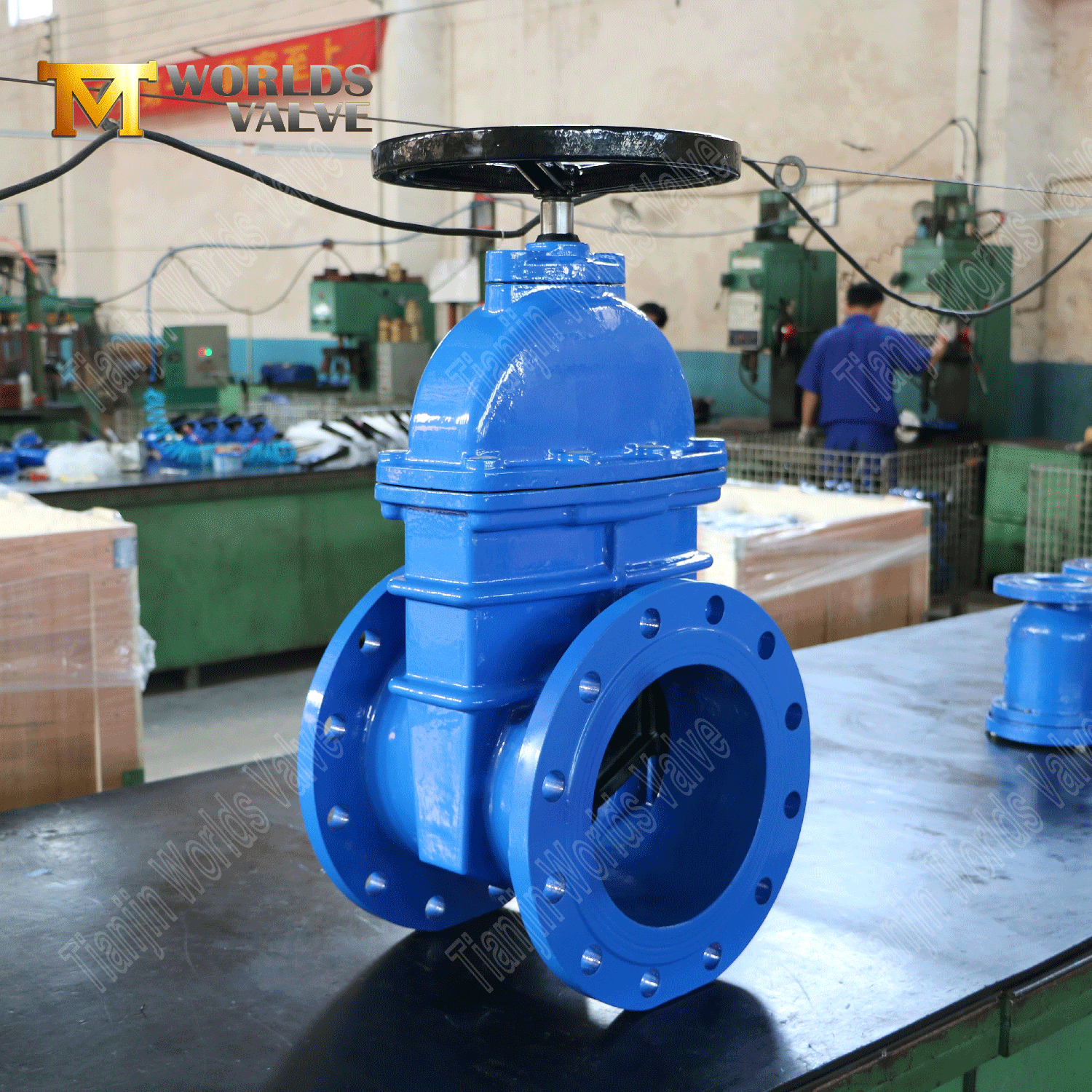

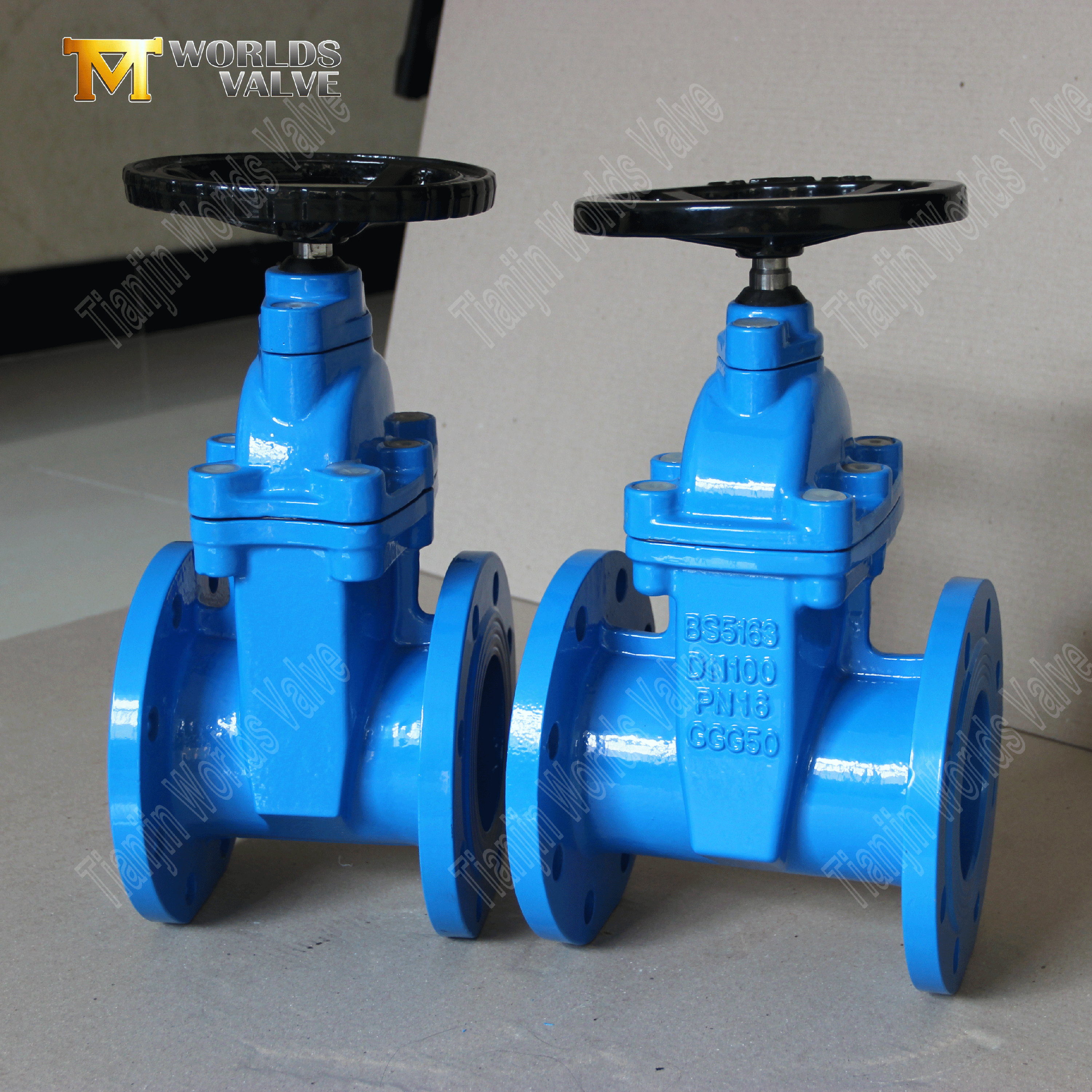

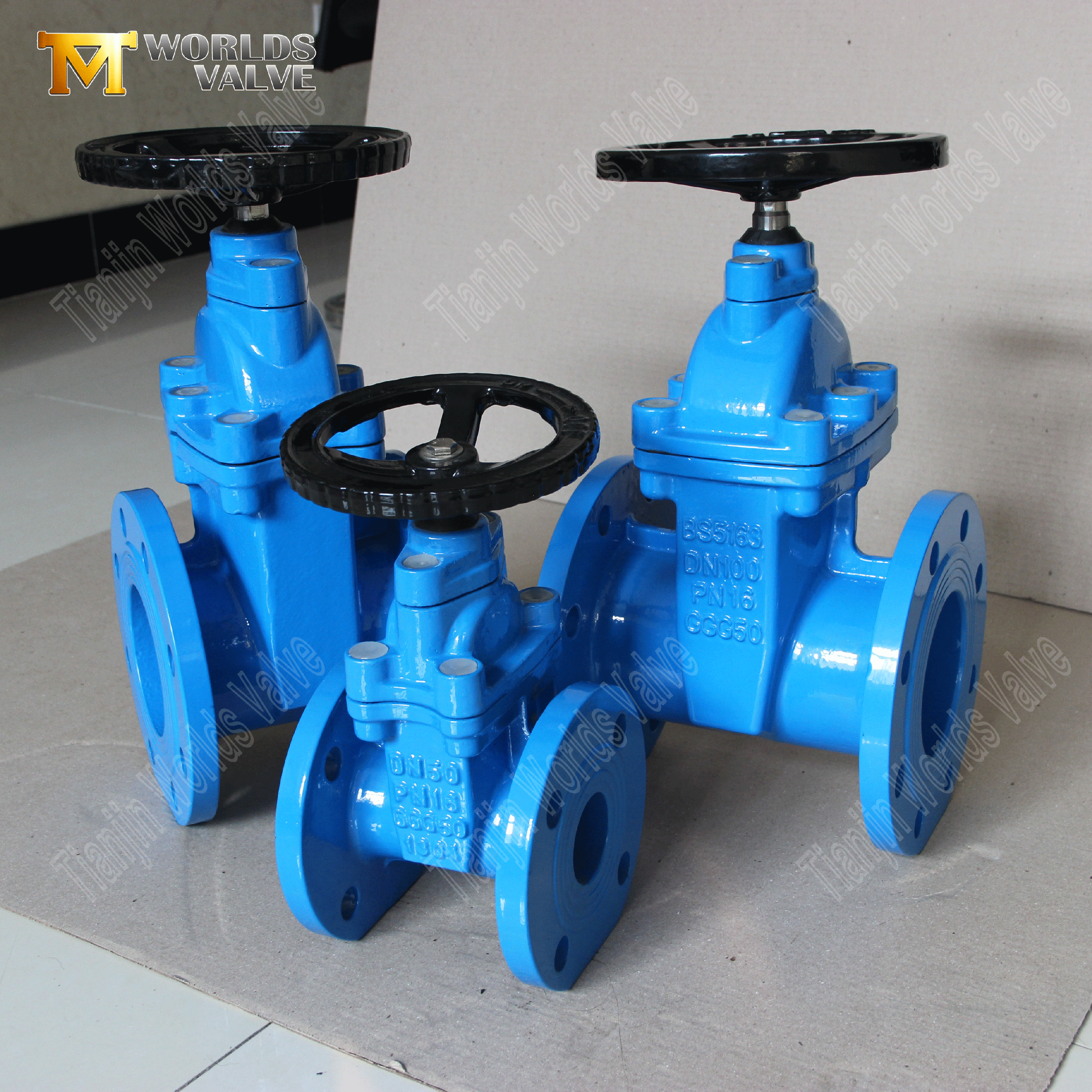

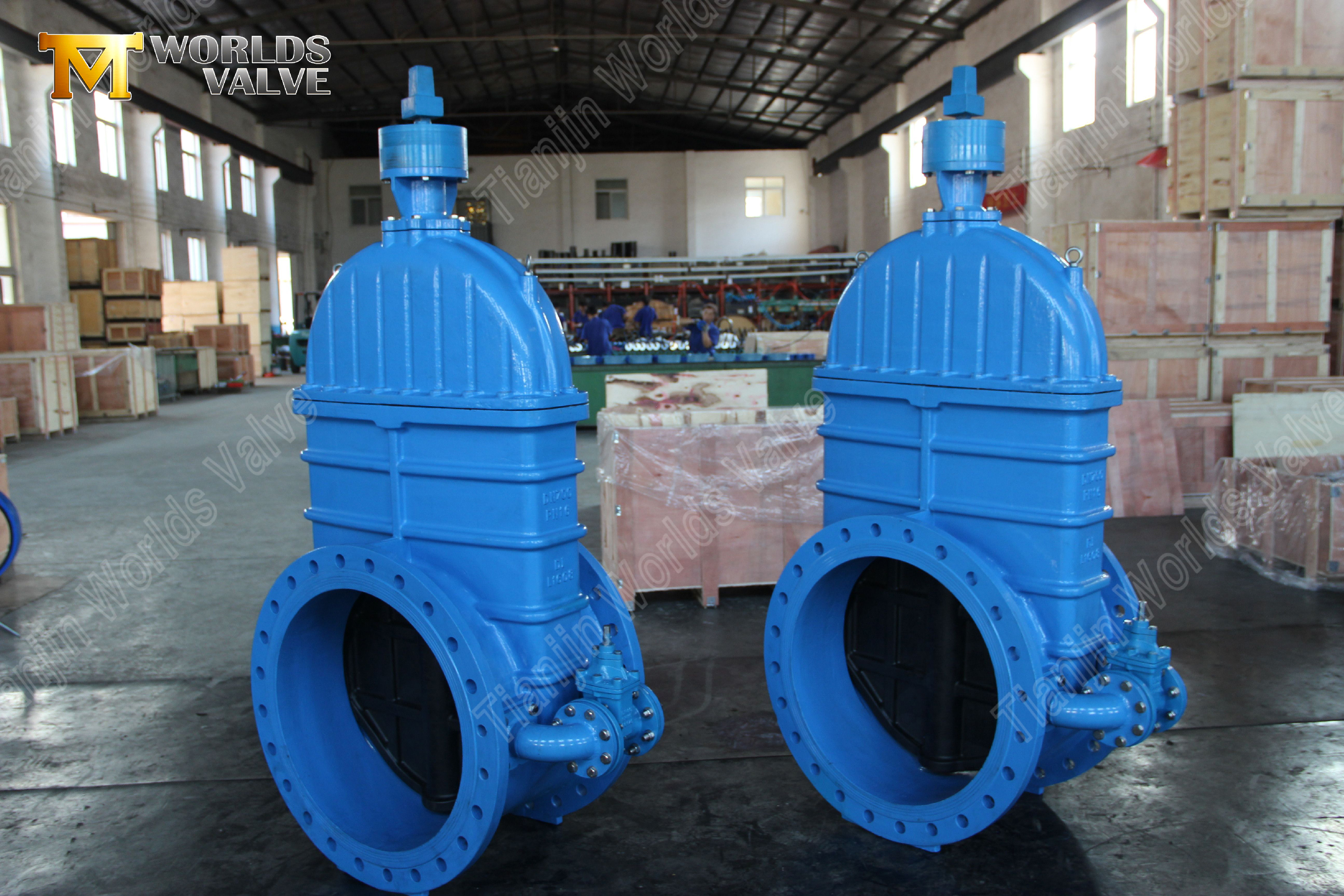

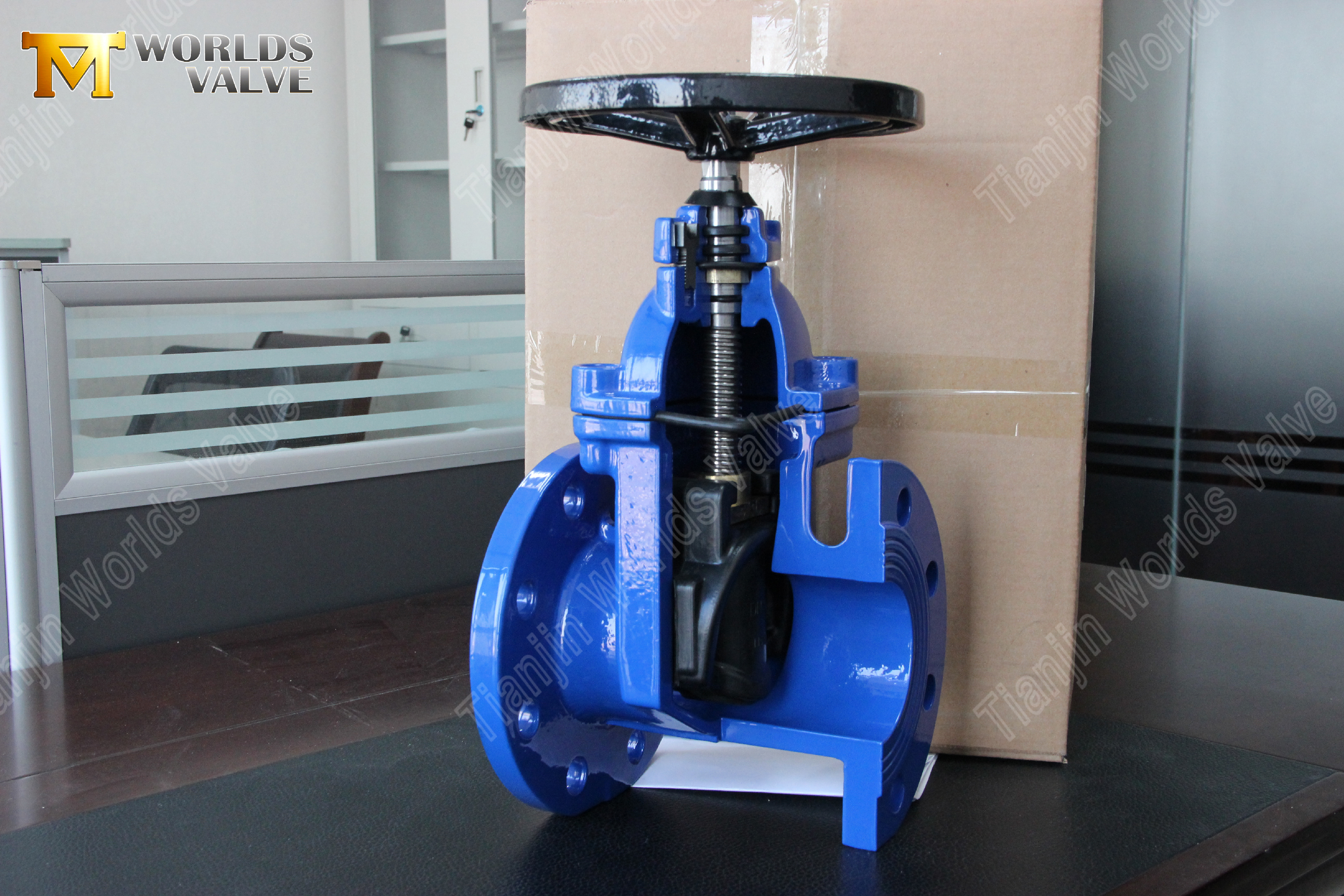

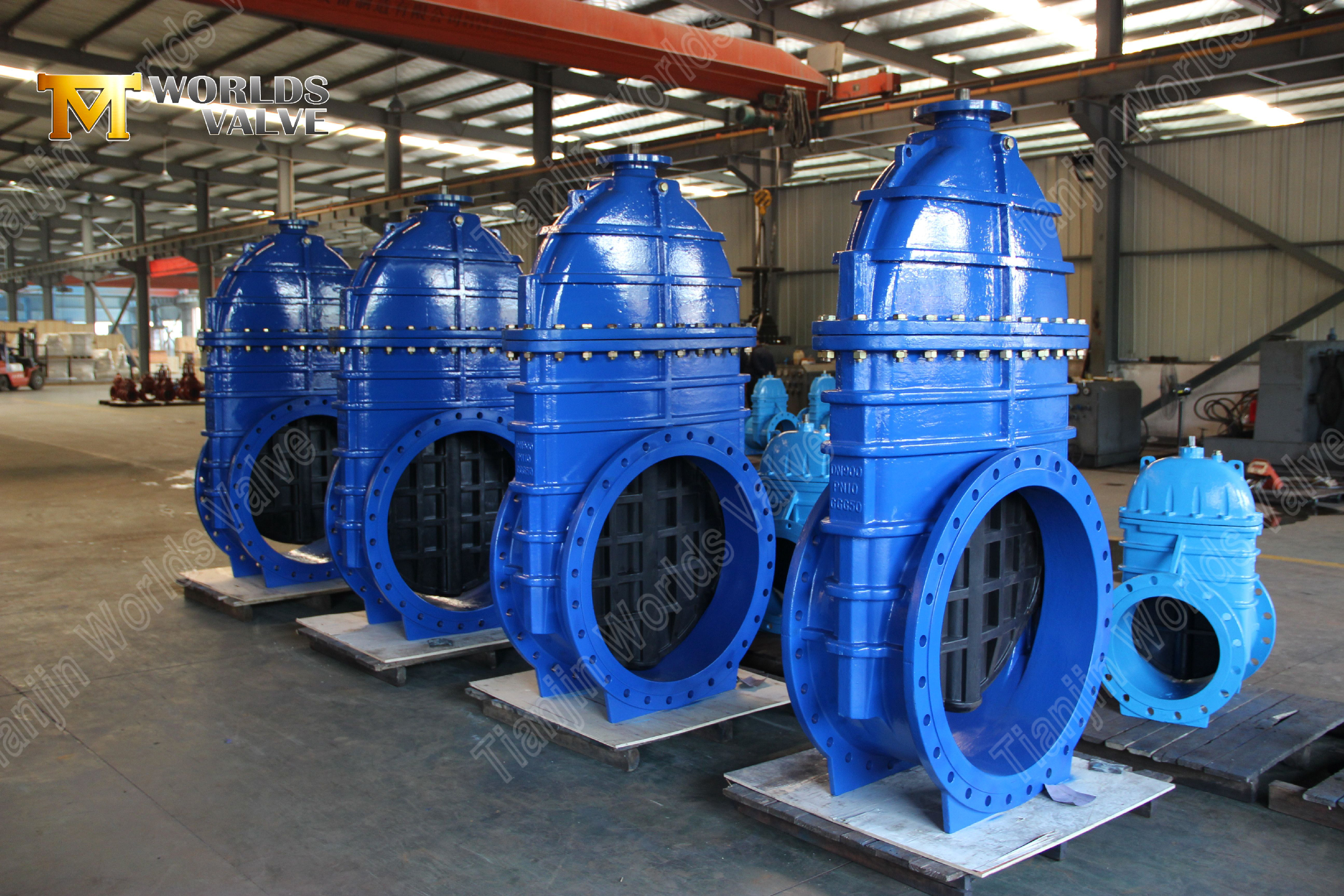

BS5163 صمام البوابة الحديدي الدكتايل ذو الجذع المرن غير الصاعد | حل موثوق للتحكم في المياه
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة والموردة الحاصلة على شهادة ISO 9001
RGV01-TF010203--تحميل دليل التشغيل والصيانة
1. الهندسة المتوافقة مع BS5163
الأبعاد الموحدة: تم تصنيعه وفقًا لمواصفات BS5163 للأبعاد وجهاً لوجه، وحفر الحافة، وتقييمات الضغط
أداء الضغط: مُصنف لتطبيقات PN10/PN16 مع الاختبار الهيدروستاتيكي حتى 22 بار لكل المتطلبات القياسية
الامتثال المادي: يستخدم حديد الدكتايل القياسي BS والطلاءات المقاومة للتآكل
2. تحسين مساحة الجذع غير الصاعد
التثبيت المدمج: يدور الجذع داخليًا دون حركة رأسية، مما يقلل من ارتفاع التثبيت بنسبة 40% مقارنة بتصميمات الجذع المرتفعة
ملاءمة المساحة المحصورة: مثالية لغرف الصمامات، والحفر تحت الأرض، والمناطق ذات الخلوص العلوي المحدود
حماية الجذع: يمنع وضع الجذع الداخلي الضرر الناتج عن التأثير الخارجي أو التعرض البيئي
3. نظام إغلاق محكم الفقاعات ذو مقعد مرن
إسفين مغلف EPDM: يوفر اتصالاً كاملاً بين المطاط والجسم من أجل **عدم التسرب** (أداء الفئة A EN 12266-1)
منع التآكل: يمنع الاتصال من المعدن إلى المعدن بين الإسفين ومقاعد الجسم
عمر الخدمة الممتد: يحافظ على سلامة الختم لمدة **50,000+ دورات تشغيل**
4. الكفاءة التشغيلية
عملية عزم الدوران المنخفض: تعمل الخيوط شبه المنحرفة الدقيقة على تقليل قوة التشغيل بنسبة **35%**
تصميم خالي من الصيانة: تعمل البطانات الجذعية ذاتية التشحيم على التخلص من احتياجات الصيانة الروتينية
مؤشر الموقف البصري: عجلة عقارب ثابتة مع علامات موضعية لحالة الفتح/الإغلاق الواضحة

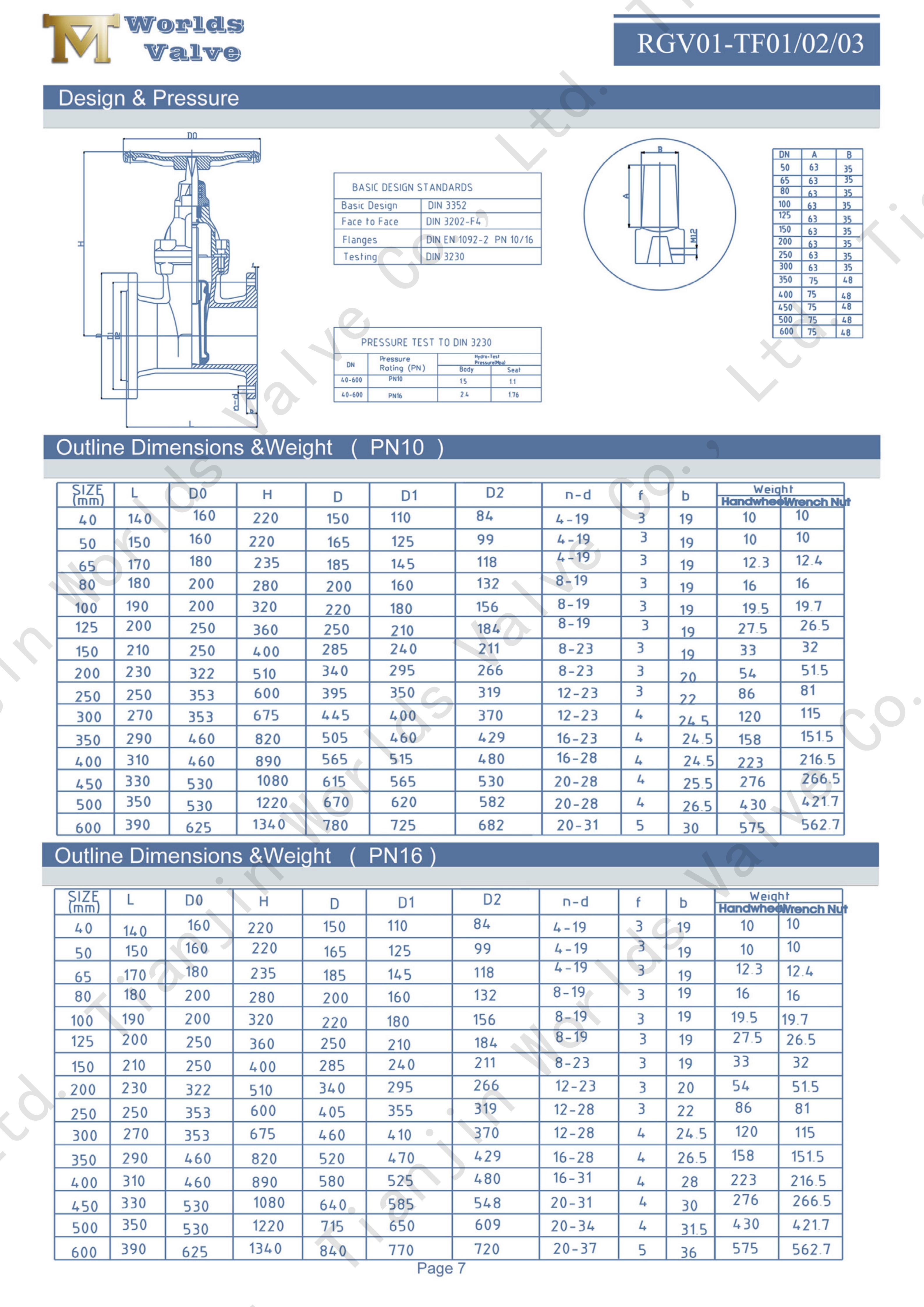

الوصف التفصيلي: | |
مسلسل | BS5163 صمام بوابة حديد الدكتايل ذو الجذع المرن غير الصاعد |
مقاس | DN40-DN600 |
معيار التصميم: | BS5163 DIN3352 بس إن 1171 API600 API6D عوا C509 إم إس إس إس بي-70 |
وجها لوجه: | DIN3202 F4/F5 BS5163 أسم/ANSI B16.10 عوا C509 |
تصميم آمن ضد الحرائق: | API 6FA |
تصنيف الضغط: | أسم/ANSI B16.34 |
التفتيش والاختبار | API598 API6D ISO5208 |
نهاية شفة: | أسم/ANSI B16.5 وB16.47 أسم B16.42 عوا C207 ISO7005 DIN28533 الدين إن 1092 DIN2501 جيس ب 2220 |
1. تصميم موفر للمساحة: يتيح الجذع غير الصاعد التثبيت في الأماكن الضيقة حيث لا يمكن تركيب الصمامات التقليدية
2. عملية صيانة صفر: تعمل مكونات التشحيم الذاتي والمواد المقاومة للتآكل على التخلص من الصيانة الروتينية
3. الامتثال BS5163: يضمن الالتزام الكامل بالمعايير البريطانية الموثوقية وقابلية التبادل

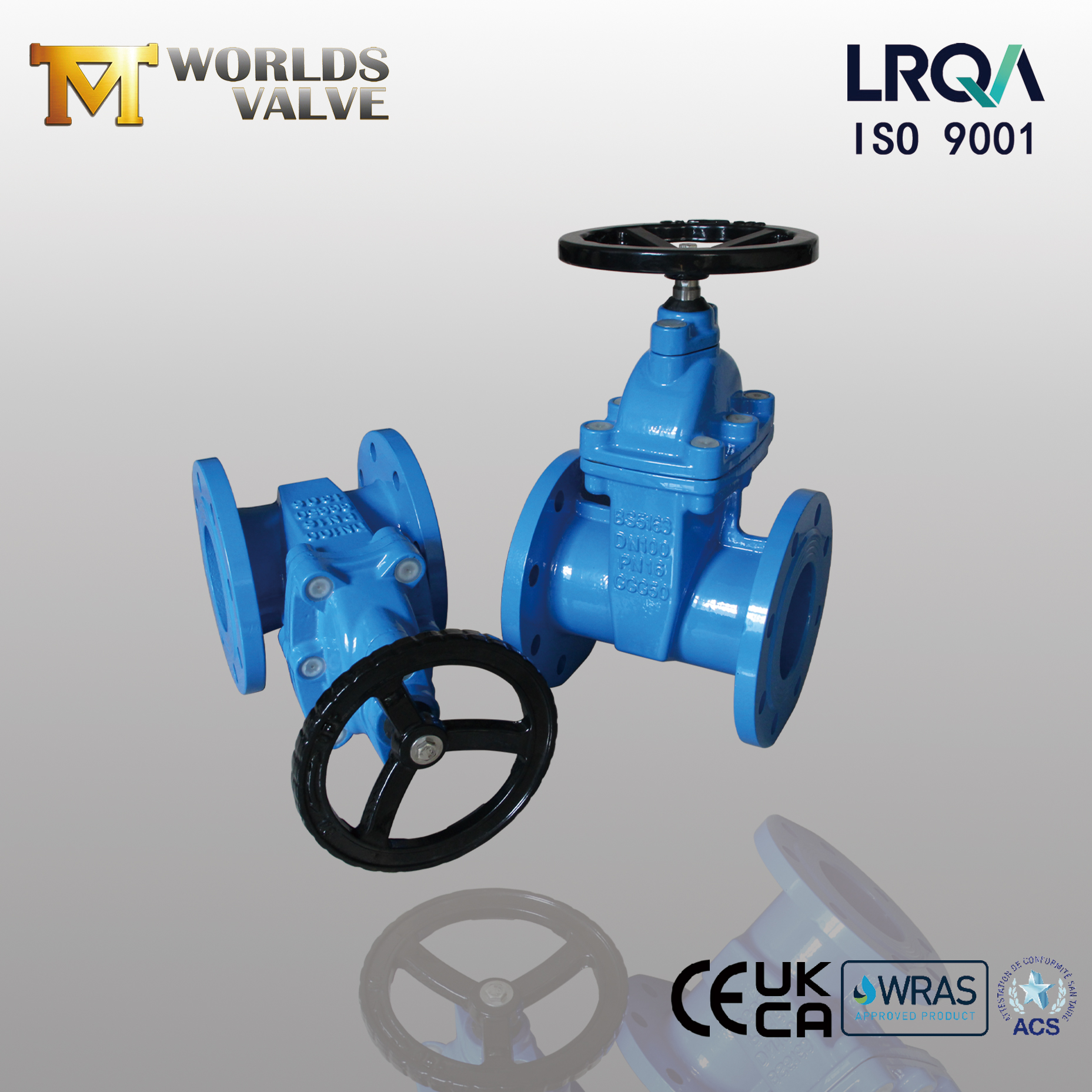

4. الشهادات الدولية: تسهل موافقات CE وUKCA وWRAS مواصفات المشروع العالمية
5. عمر الخدمة الممتد: يضمن البناء القوي والمقاعد المرنة **أكثر من 20 عامًا** من الخدمة الموثوقة
6. التخصيص متاح: الطلاءات المعدلة، وملحقات الجذع، والتكوينات الخاصة لمتطلبات OEM
أنظمة المياه البلدية: صمامات عزل الخطوط الرئيسية وشبكات التوزيع والتحكم في الخزان
الحماية من الحرائق: أنظمة الرش وخطوط إمداد الصنبور وخزانات مياه الإطفاء
معالجة المياه: محطات الضخ ومحطات الترشيح وأنظمة الجرعات الكيميائية
المياه الصناعية: دوائر مياه التبريد وخطوط معالجة المياه والتحكم في النفايات السائلة
خدمات البناء: غرف الصمامات في الطابق السفلي، وأنظمة الرفع، والغرف الميكانيكية
تم تصميم صمام البوابة BS5163 هذا خصيصًا للمساحات الضيقة والتركيبات الرأسية، ويجمع بين التصميم المدمج وأداء الإغلاق الموثوق به لتطبيقات الحماية من الماء والحرائق.
