CBF02-TA01
OEM|ODM
| الكمية: | |
|---|---|
تعمل صمام الفراشة بالرقف مع قرص SS الذي توفره الشركة المصنعة لصمام الفراشة المبطنة بالمطاط عن طريق تدوير القرص للتحكم في تدفق السائل ، مما يتيح له بدء معدل التدفق أو التوقف أو تنظيم معدل التدفق بشكل فعال. يتم تطبيقه على نطاق واسع في الأنظمة التي تتعامل مع السوائل والغازات والملل في حقول مثل معالجة المياه والمعالجة الكيميائية و HVAC وأكثر من ذلك بسبب أدائها الموثوق به وبنية بسيطة نسبيًا ولكنها فعالة.
تصميم توفير الفضاء: مثالي للتركيبات حيث تكون المساحة محدودة.
تسهيل التثبيت: يمكن تثبيته بسرعة وسهولة بين شفاه الأنابيب.
فعالة من حيث التكلفة: عمومًا أقل تكلفة من الأنواع الأخرى من الصمامات ذات الوظائف المماثلة.
التحكم في التدفق الجيد: يمكن ضبط قرص الفراشة للتحكم في معدل تدفق السائل.
مقاومة جيدة للتآكل.

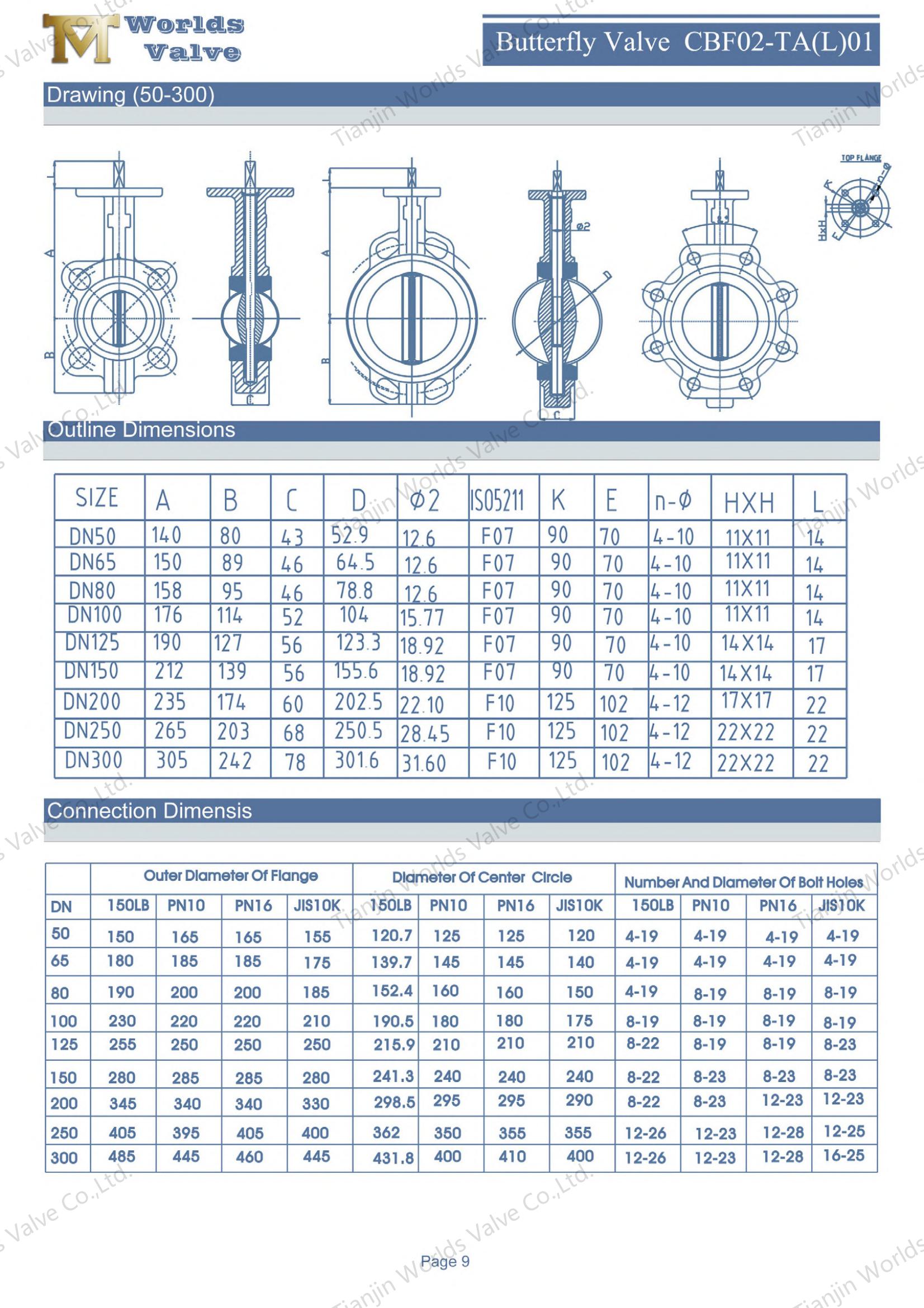

مقاس | DN32-DN600 | DN650-DN2000 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | -45 ℃ ~+150 ℃ | |
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | يُسلِّم رافعة معدات الدودة كهربائي هوائي | |

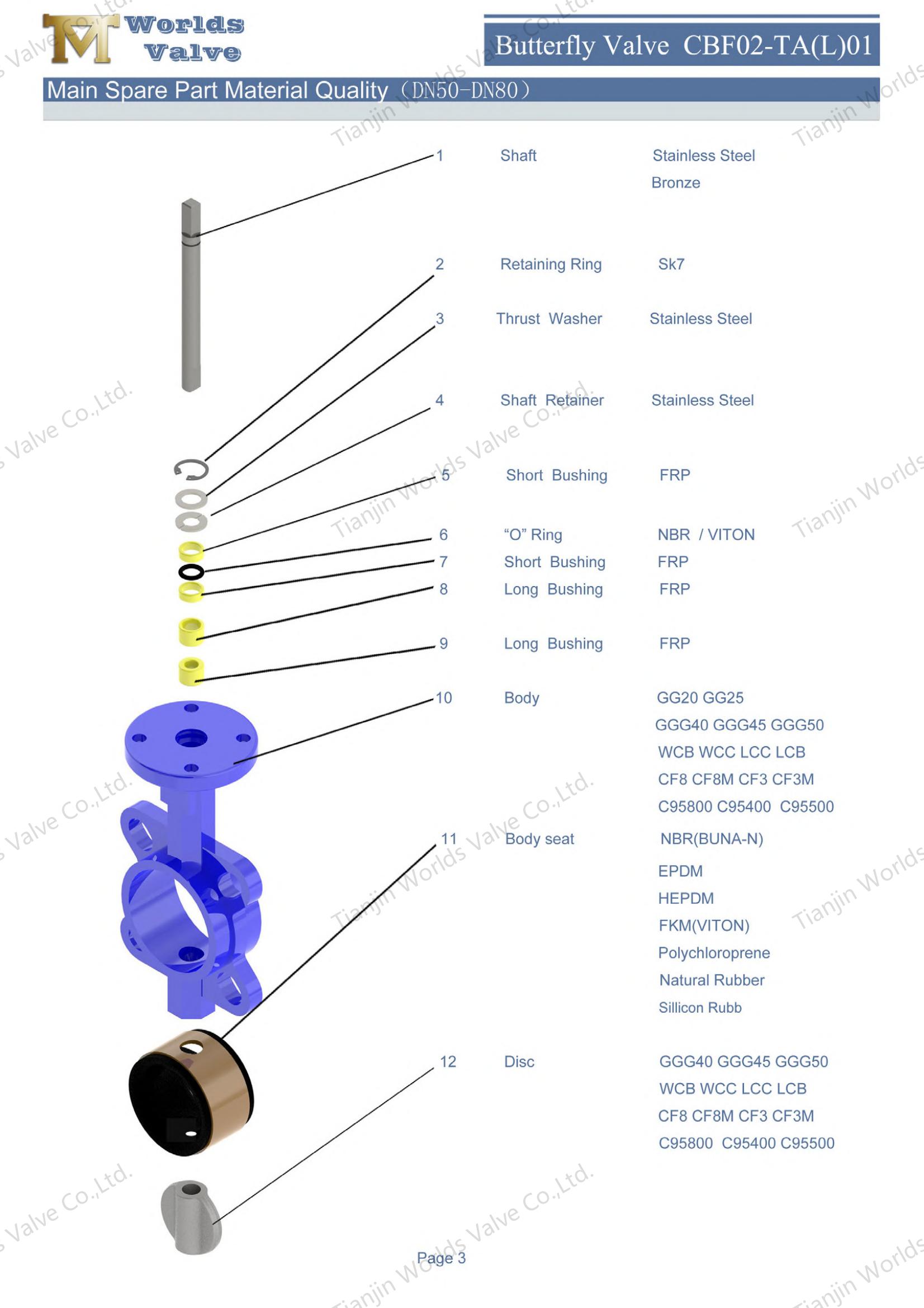

اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | الحديد الدكتايل الفولاذ المقاوم للصدأ الكربوني البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا NBR EPDM Viton PTFE HEPDM النيوبرين المطاط الطبيعي Hypalon |
التصميم معيار | en 593 ، MSS SP67 API 609 BS5155 |
التفتيش والاختبار | API 598 ISO 5208 EN 12266 |
نهاية المعيار | ANSI B16.1 CL. 125lb & b16.5 cl. 150 رطل كـ 2129 جدول D&E BS 10 Table D&E DIN 2501 PN6 ، PN10 و PN16 EN 1092 PN6 ، PN10 و PN16 ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16 KS B 1511 / JIS B 2210 5K و 10K MSS SP44 CL. 150 رطل Awwa C207 SABS 1123 الجدول 1000/3 والجدول 1600/3 |
وجها لوجه | ISO 5752 و EN 558 و MSS SP67 و API 609 DIN3202 |
شفة أعلى | ISO 5211 |
يحتوي صمام الفراشة المبطن من المطاط مع قرص SS على مجموعة واسعة من حقول التطبيق ، وهو مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك معالجة المياه ، والمعالجة الكيميائية ، وأنظمة HVAC ، وأكثر من ذلك.
تعمل صمام الفراشة بالرقف مع قرص SS الذي توفره الشركة المصنعة لصمام الفراشة المبطنة بالمطاط عن طريق تدوير القرص للتحكم في تدفق السائل ، مما يتيح له بدء معدل التدفق أو التوقف أو تنظيم معدل التدفق بشكل فعال. يتم تطبيقه على نطاق واسع في الأنظمة التي تتعامل مع السوائل والغازات والملل في حقول مثل معالجة المياه والمعالجة الكيميائية و HVAC وأكثر من ذلك بسبب أدائها الموثوق به وبنية بسيطة نسبيًا ولكنها فعالة.
تصميم توفير الفضاء: مثالي للتركيبات حيث تكون المساحة محدودة.
تسهيل التثبيت: يمكن تثبيته بسرعة وسهولة بين شفاه الأنابيب.
فعالة من حيث التكلفة: عمومًا أقل تكلفة من الأنواع الأخرى من الصمامات ذات الوظائف المماثلة.
التحكم في التدفق الجيد: يمكن ضبط قرص الفراشة للتحكم في معدل تدفق السائل.
مقاومة جيدة للتآكل.
مقاس | DN32-DN600 | DN650-DN2000 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | -45 ℃ ~+150 ℃ | |
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | يُسلِّم رافعة معدات الدودة كهربائي هوائي | |
اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | الحديد الدكتايل الفولاذ المقاوم للصدأ الكربوني البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا NBR EPDM Viton PTFE HEPDM النيوبرين المطاط الطبيعي Hypalon |
التصميم معيار | en 593 ، MSS SP67 API 609 BS5155 |
التفتيش والاختبار | API 598 ISO 5208 EN 12266 |
نهاية المعيار | ANSI B16.1 CL. 125lb & b16.5 cl. 150 رطل كـ 2129 جدول D&E BS 10 Table D&E DIN 2501 PN6 ، PN10 و PN16 EN 1092 PN6 ، PN10 و PN16 ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16 KS B 1511 / JIS B 2210 5K و 10K MSS SP44 CL. 150 رطل Awwa C207 SABS 1123 الجدول 1000/3 والجدول 1600/3 |
وجها لوجه | ISO 5752 و EN 558 و MSS SP67 و API 609 DIN3202 |
شفة أعلى | ISO 5211 |
يحتوي صمام الفراشة المبطن من المطاط مع قرص SS على مجموعة واسعة من حقول التطبيق ، وهو مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك معالجة المياه ، والمعالجة الكيميائية ، وأنظمة HVAC ، وأكثر من ذلك.
