CBF03-TA04
OEM|ODM
| الكمية: | |
|---|---|
يحتوي صمام الفراشة على الرقاقة مع جسم صمام DI والقرص على مقاومة جيدة للتآكل ، مما يضمن عمر خدمة طويلة حتى في البيئات الصعبة. يوفر صمام الفراشة الحديد الدكتايل عدة مزايا. أولاً ، إنه فعال من حيث التكلفة نسبيًا مقارنة ببعض مواد الصمام الأخرى. ثانياً ، يحتوي على تصميم مضغوط ، ويشغل مساحة أقل ويسهل تثبيته في أنظمة خطوط الأنابيب المختلفة. ثالثًا ، يوفر التحكم في التدفق السلس والفعال ، مع انخفاض ضغط منخفض. بالإضافة إلى ذلك ، يمكن تشغيله يدويًا أو مع مشغل للتحكم الآلي.
100 ٪ ثنائية الاتجاه الإغلاق الضيق.
التثبيت دون تقييد في اتجاه التدفق.
انخفاض الوزن والأبعاد الكلية.
فقدان الضغط المنخفض وخفض تكاليف الطاقة.
قيم KV / CV عالية.
من السهل التنظيف والتطهير لأنظمة المياه الصالحة للشرب وما إلى ذلك.
التنظيف الذاتي (لن يتم احتجاز أي بقايا).
مقاومة جيدة للتآكل.

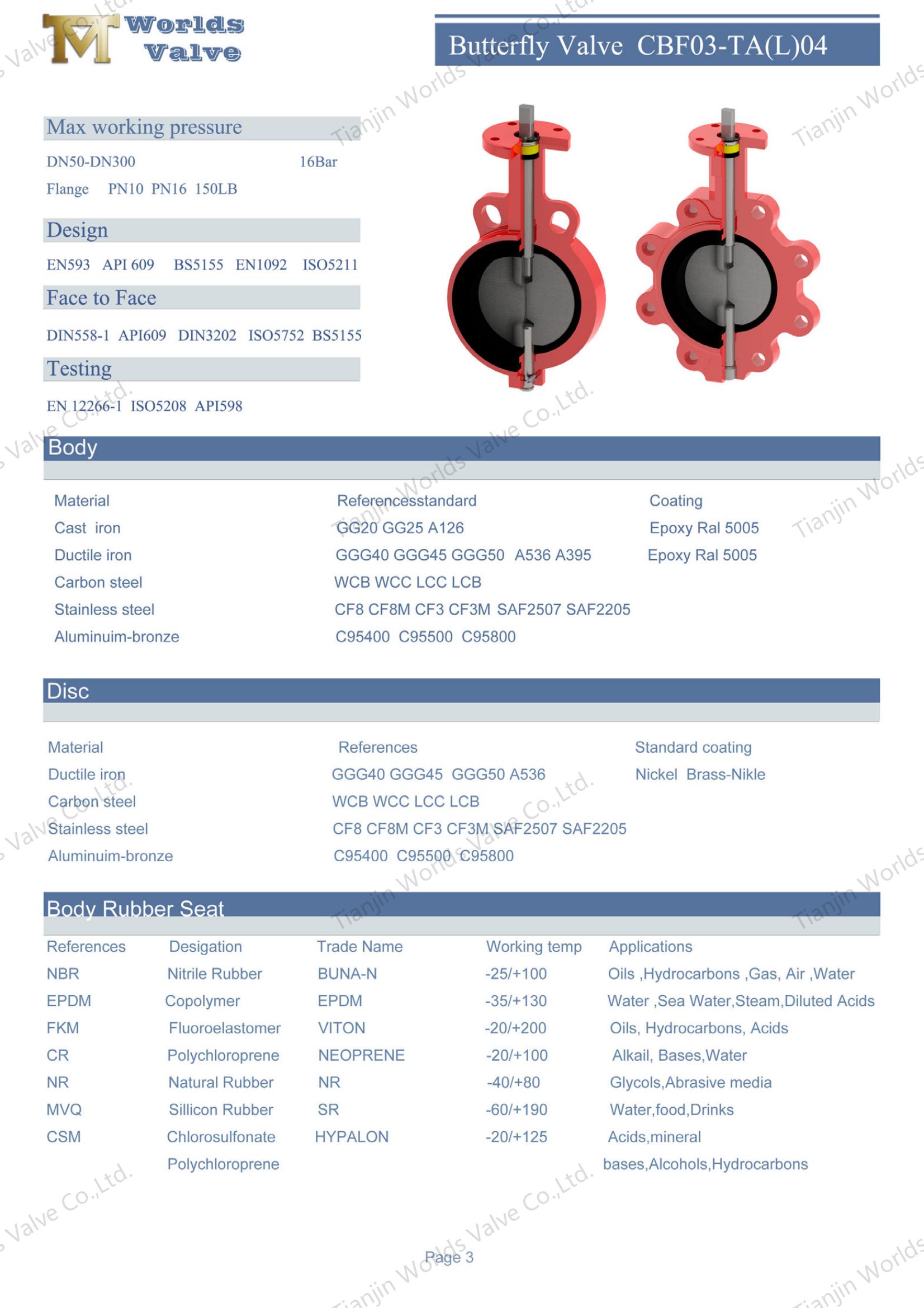

مقاس | DN32-DN600 | DN650-DN2000 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | ||
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | رافعة اليد معدات الدودة كهربائي هوائي | |

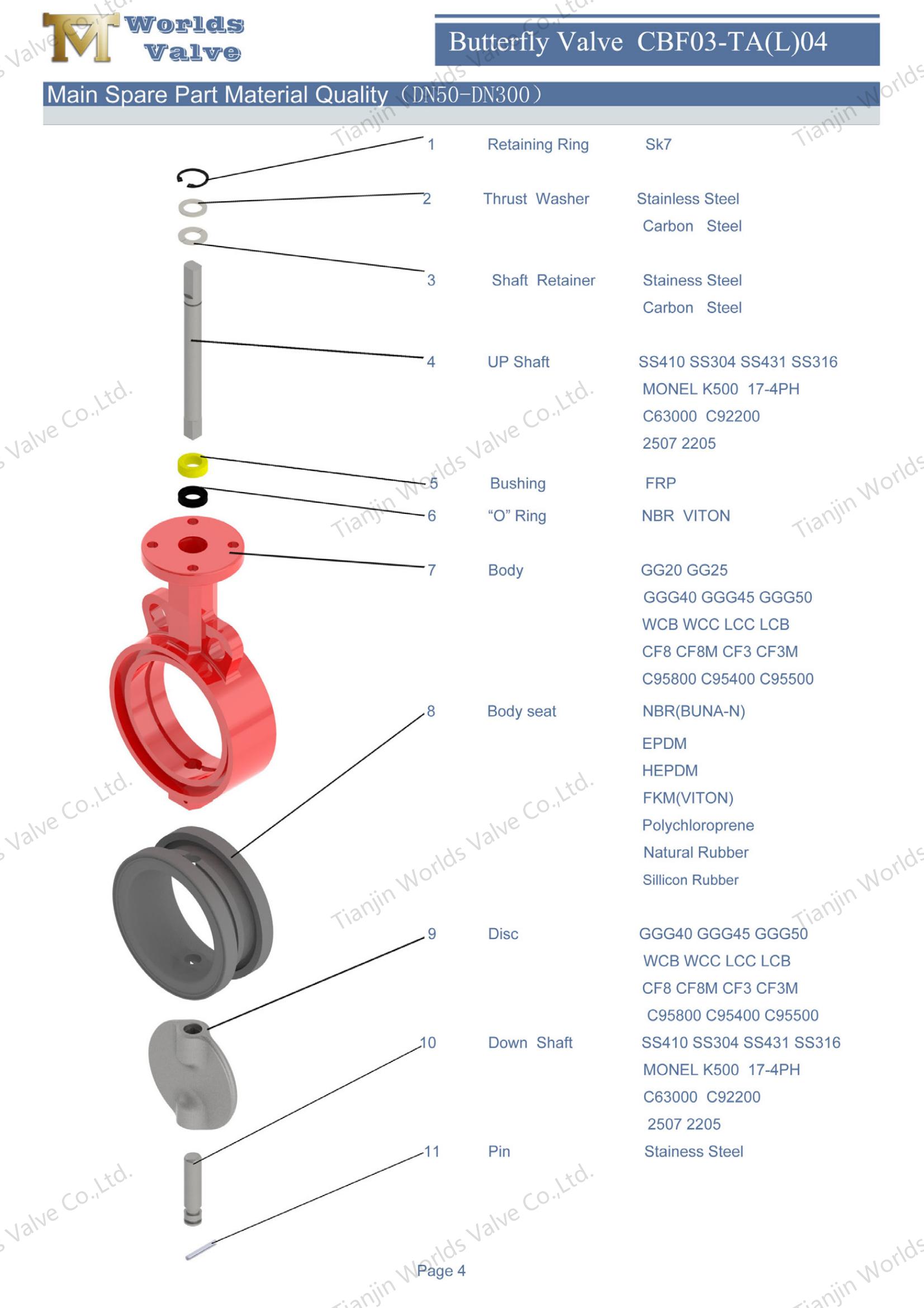

اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | الحديد الدكتايل الفولاذ المقاوم للصدأ الكربوني البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا NBR EPDM FKM PTFE HEPDM النيوبرين المطاط الطبيعي Hypalon |
التصميم معيار | EN 593 ، MSS SP67 API 609 BS5155 |
التفتيش والاختبار | API 598 ISO 5208 EN 12266 |
نهاية المعيار | ANSI B16.1 CL. 125lb & b16.5 cl. 150 رطل كـ 2129 جدول D&E BS 10 Table D&E DIN 2501 PN6 ، PN10 و PN16 EN 1092 PN6 ، PN10 و PN16 ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16 KS B 1511 / JIS B 2210 5K و 10K MSS SP44 CL. 150 رطل Awwa C207 SABS 1123 الجدول 1000/3 والجدول 1600/3 |
وجها لوجه | ISO 5752 و EN 558 و MSS SP67 و API 609 DIN3202 |
شفة أعلى | ISO 5211 |
تستخدم صمامات الفراشة بالرقاقة مع جسم صمام DI وقرصها على نطاق واسع في محطات معالجة المياه والعمليات الصناعية والتطبيقات البلدية. وهي مناسبة لمجموعة متنوعة من السوائل ، بما في ذلك المياه والصرف الصحي وبعض المواد الكيميائية.
في الختام ، فإن صمام فراشة الحديد الدكتلي مع نوع الرقاقة هو محلول صمام موثوق ومتعدد الاستخدامات يجمع بين القوة والمتانة وفعالية التكلفة.
