EBF01-TF02
OEM | ODM | WDS
| الكمية: | |
|---|---|

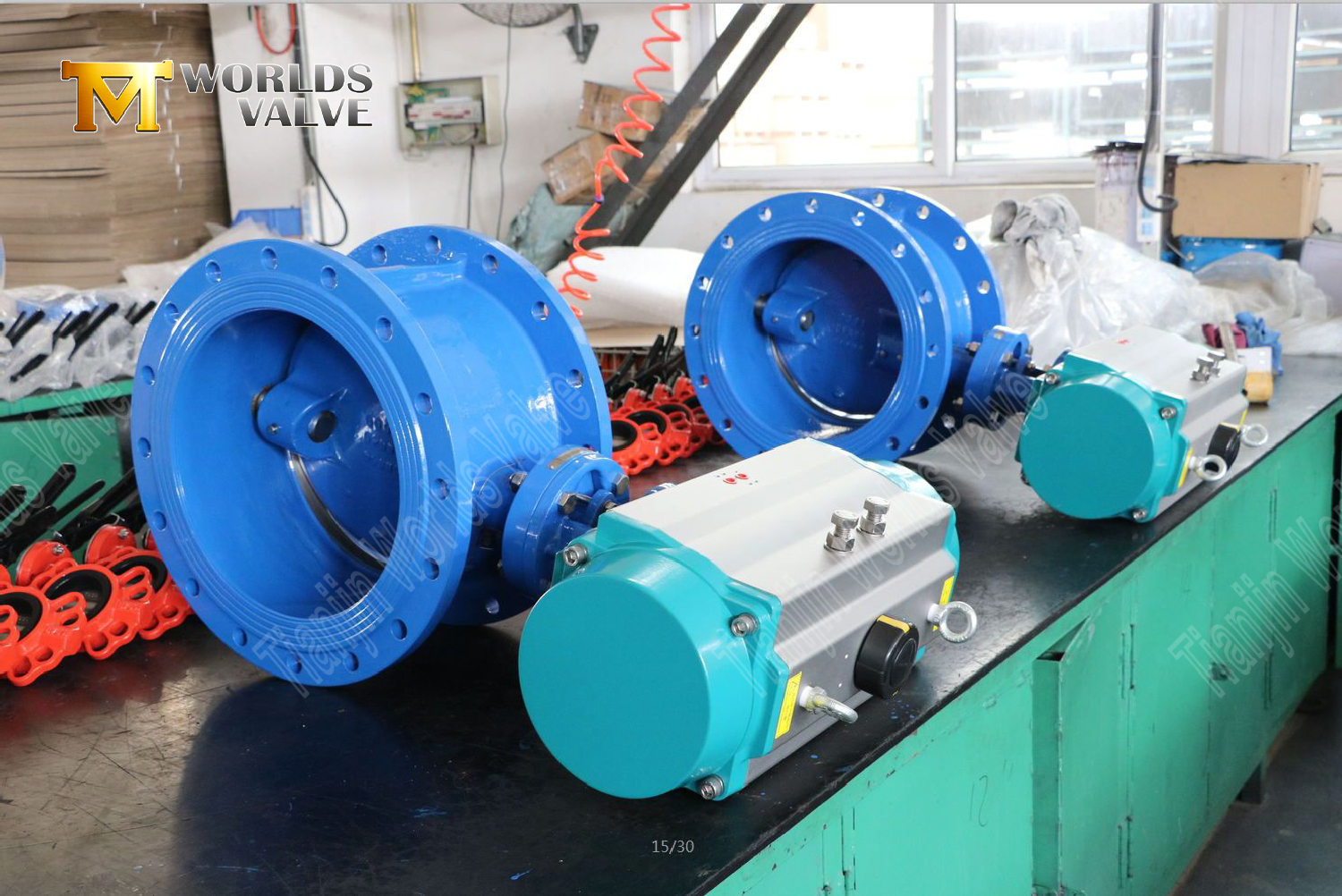

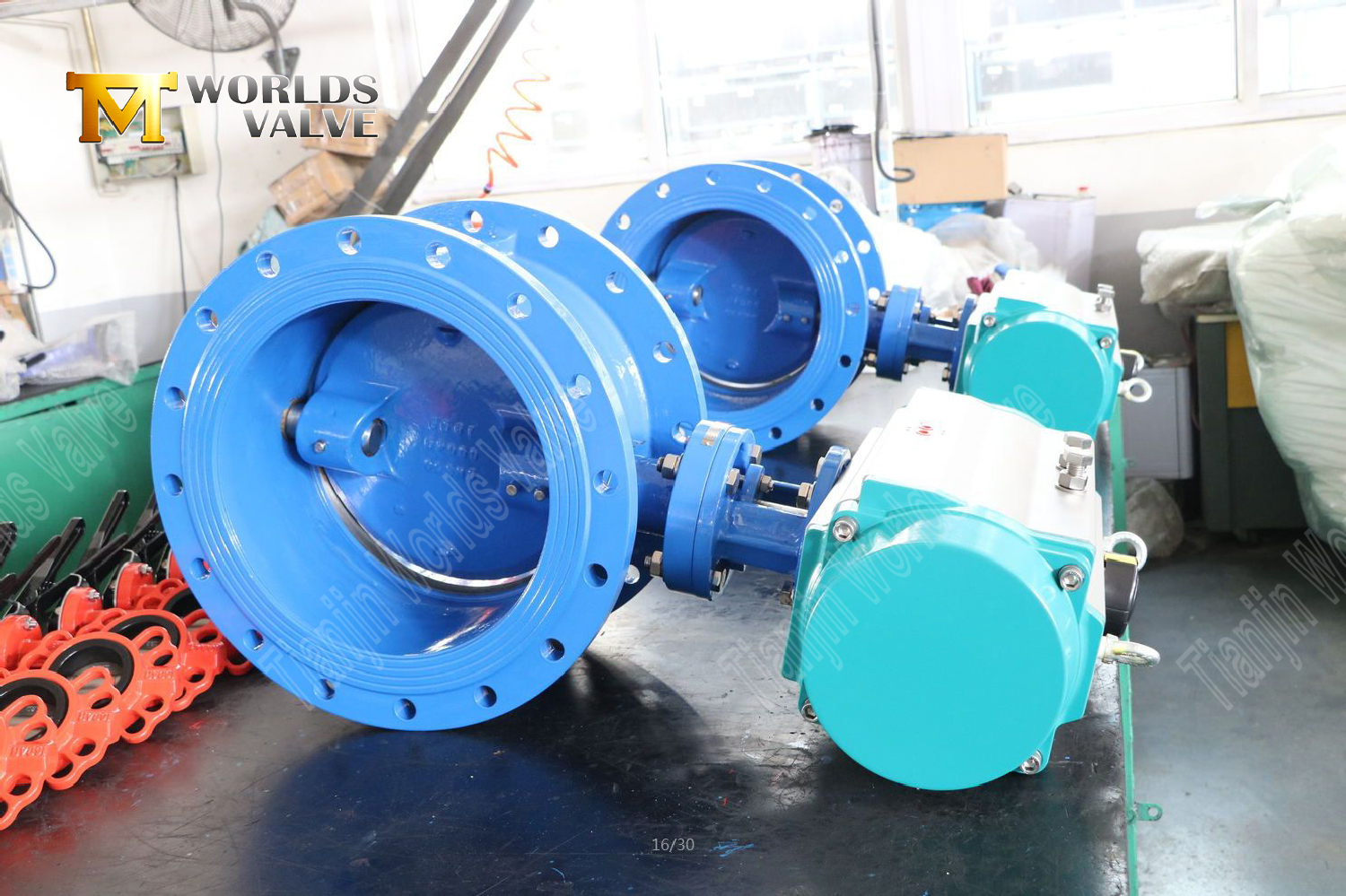

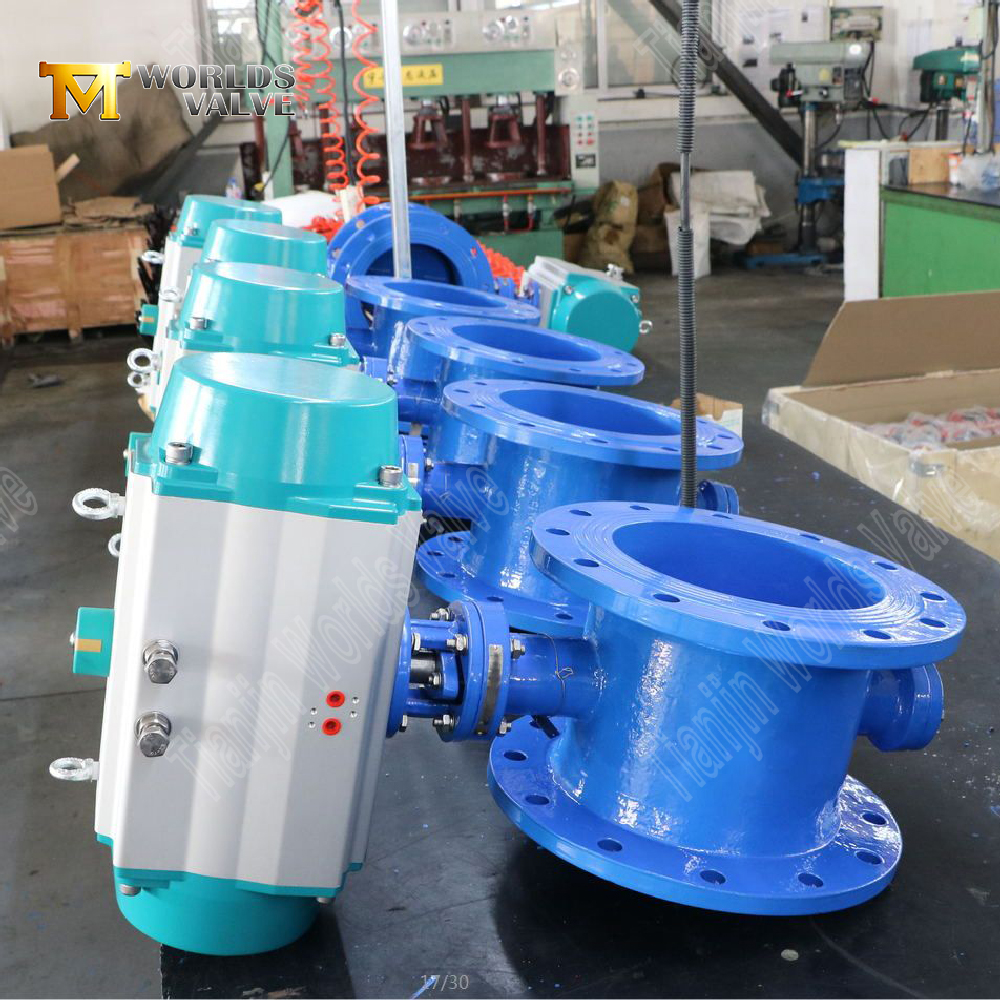

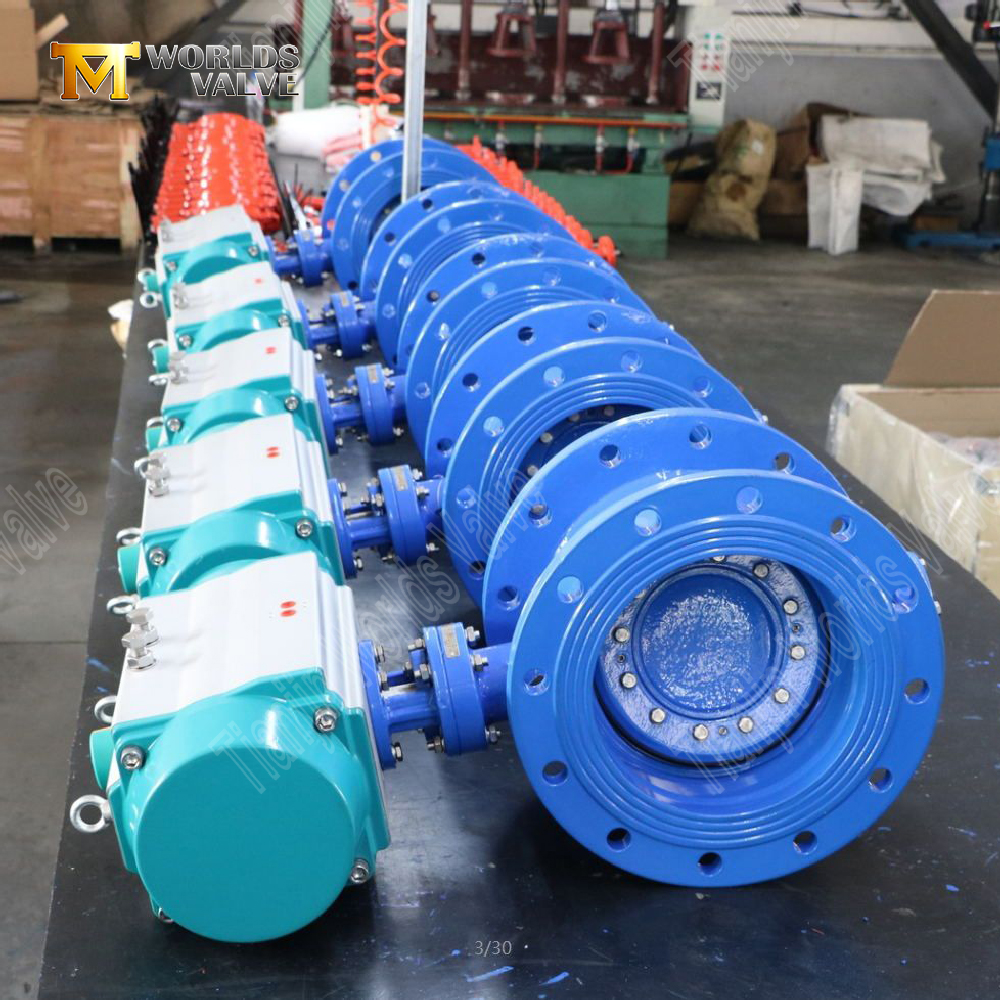

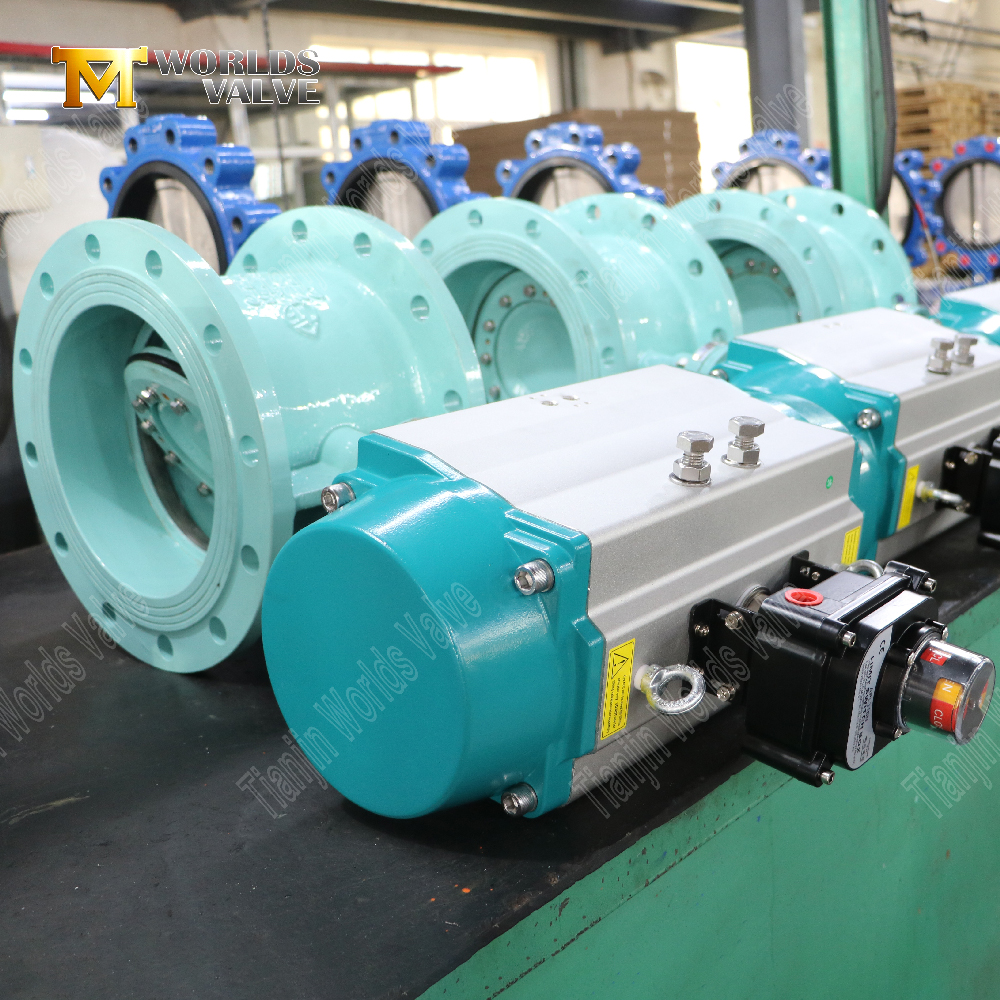

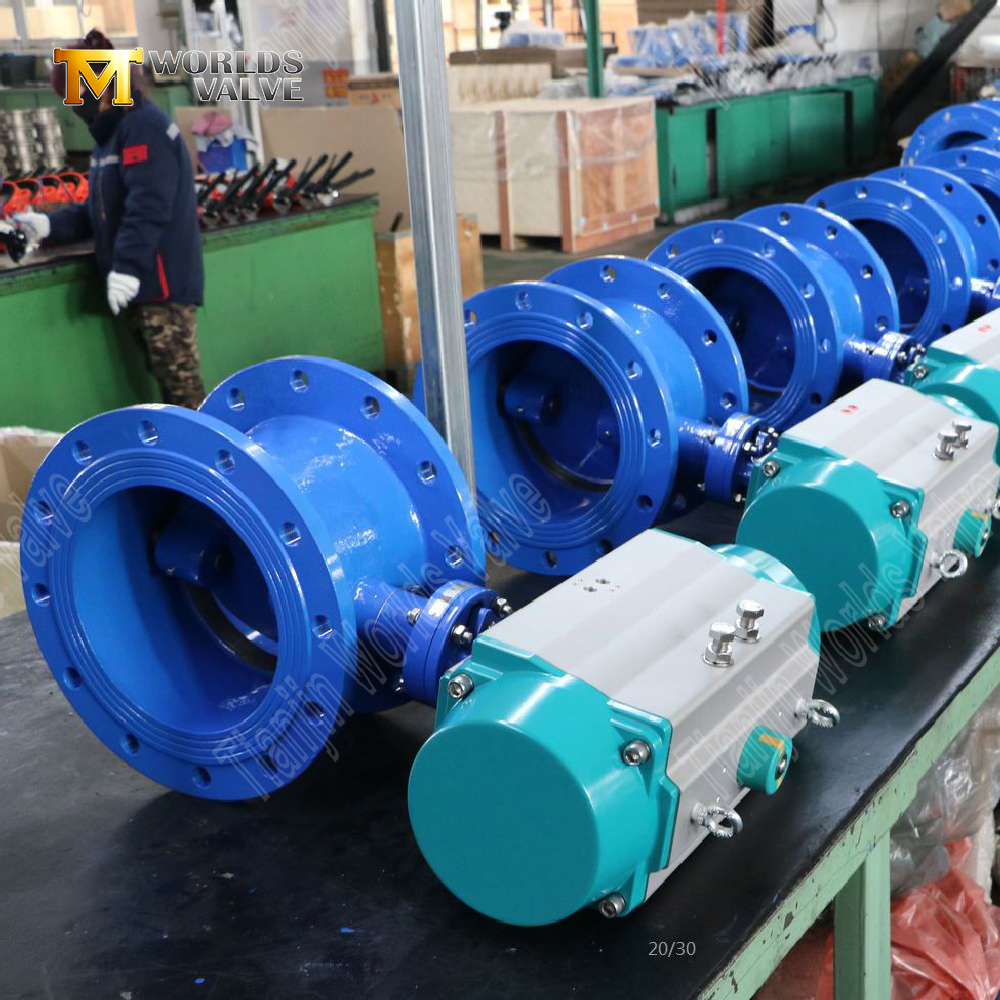

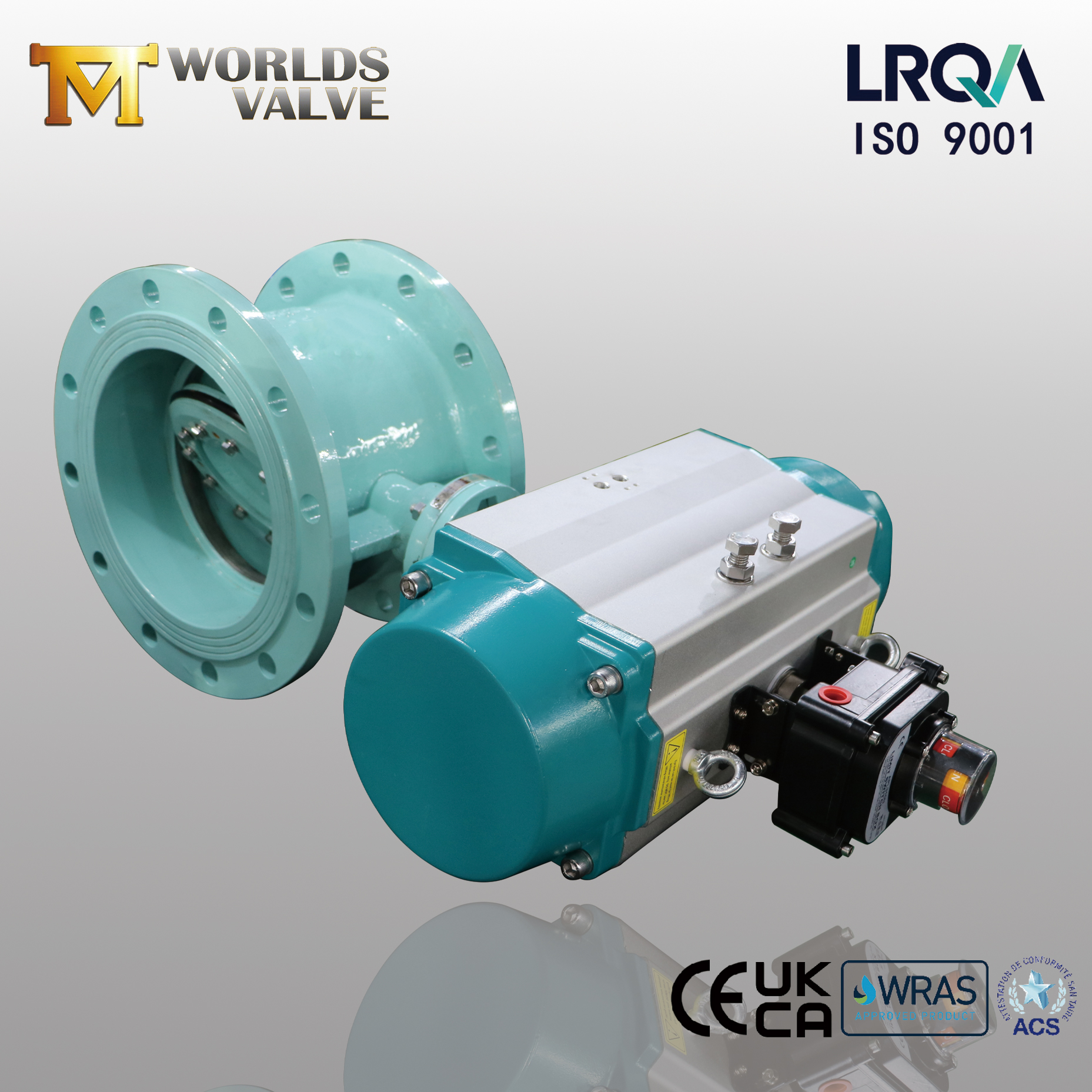

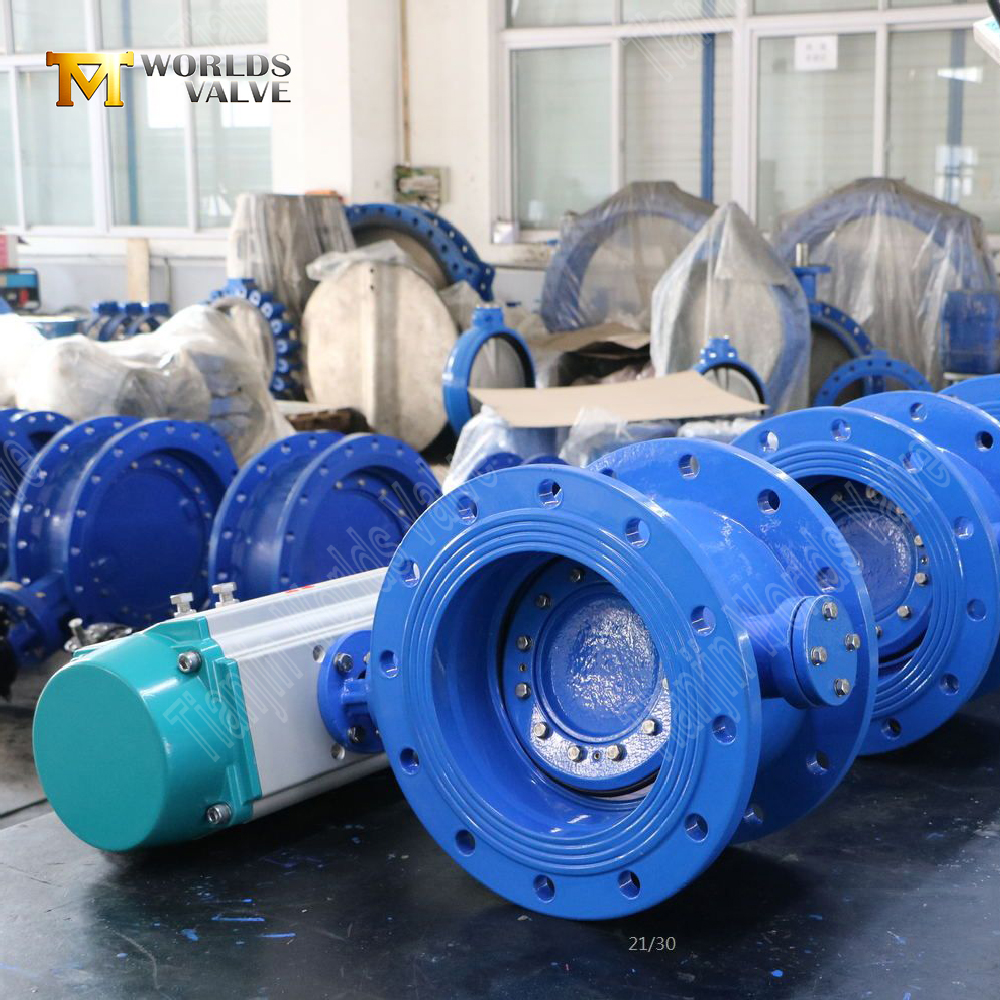

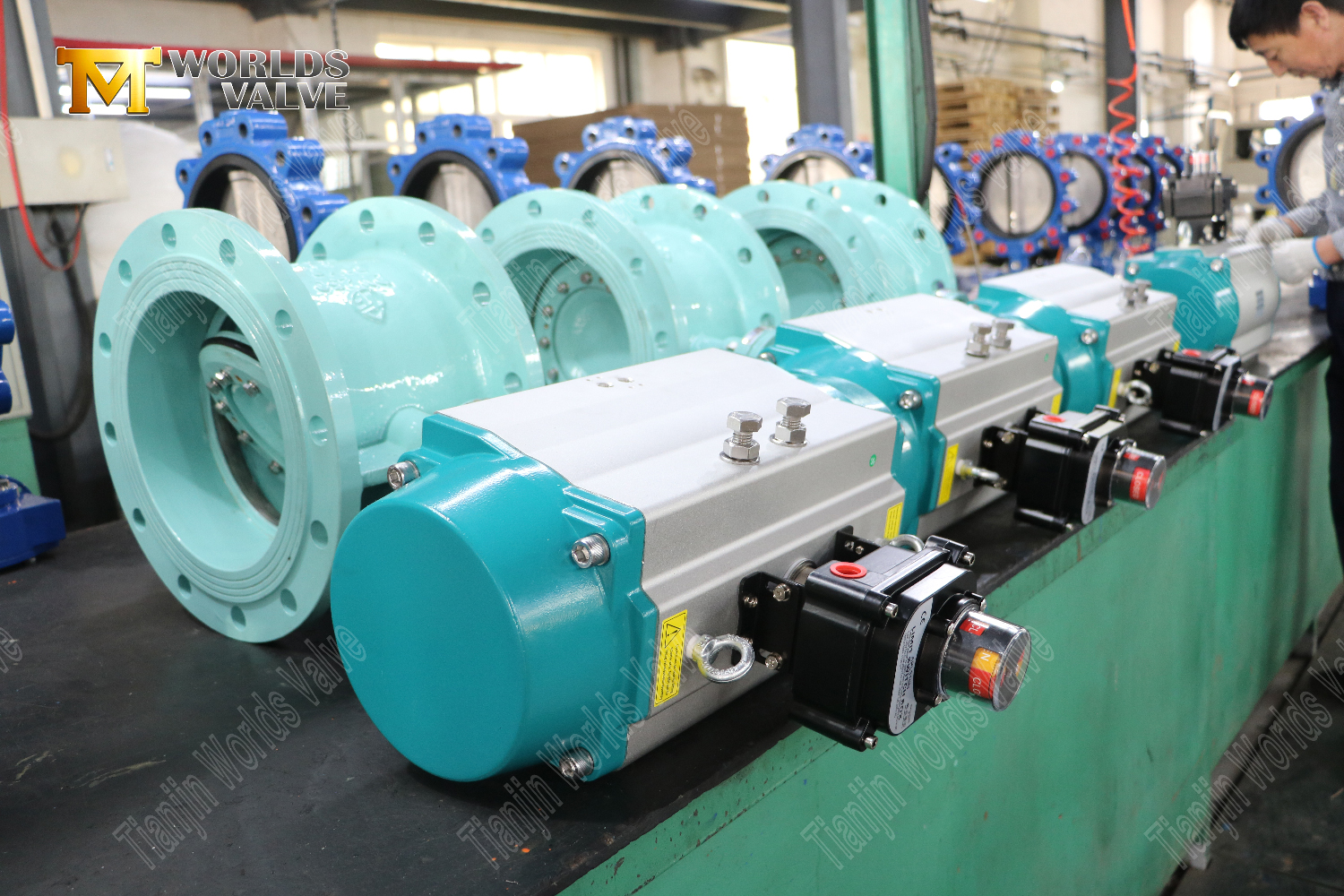

مزدوجة الإزاحة صمامات الفراشة مع التشغيل الهوائي | حلول صناعية مزدوجة الحواف
شركة Tianjin Worlds Valve Co. ، Ltd. - API 609 & ISO 5211 الشركة المصنعة المعتمدة
EBF01-TF02-دليل التشغيل والصيانة تحميل
1. مزدوج الإزاحة غريب الأطوار
يقلل بشكل كبير من عزم الدوران التشغيل مقارنة بالتصاميم المركز ، مما يتيح المشغلات الأصغر.
يرفع عمل CAM القرص بعيدًا عن المقعد فور فتحه ، مما يقلل بشكل كبير من الاحتكاك وارتداء الأسطح الختم لحياة ختم أطول.
يوفر هذا التصميم إغلاقًا ممتازًا ومحكمًا (خاصة مع المقاعد المرنة أو المعدنية) ومدى ملاءمة الضغط ودرجات الحرارة.
2. التميز في التشغيل الهوائي
يتيح التشغيل السريع والأتمتة: توفر المحركات الهوائية سرعات فتح وإغلاق سريعة للغاية ، مما يتيح التحكم الدقيق للعملية وسهولة التكامل في الأنظمة الآلية.
يوفر عزم دوران عالي مع كفاءة الطاقة: أنها توفر ناتج عالية القوة مناسبة لأحجام الصمامات المتطلب ، في حين تتطلب عادة طاقة أقل للعمل مقارنة مع المحركات الكهربائية لعزم الدوران المكافئ.
يضمن الموثوقية والسلامة: الأنظمة الهوائية قوية ، وتتطلب الحد الأدنى من الصيانة ، وتدعم بطبيعتها أنماطًا آمنة من الفشل (الهواء إلى المفتوح أو من الهواء إلى الغلبية) من أجل السلامة في حالات فقدان الطاقة.
3. متانة مزدوجة الحواف
يبسط التثبيت والختم: توفر الشفاه على كلا الطرفين اتصالات قوية ومتساقطة لأنظمة الأنابيب ، مما يضمن ختم موثوق مع حشيات قياسية وتقليل نقاط التسرب.
يوفر سلامة هيكلية عالية: يوفر تصميم الجسم الكامل الحجارة قوة وصلابة أكبر مقارنة بأنماط الويفر أو العروة ، مما يجعله مناسبًا لتطبيقات الضغط العالي وتقليل إجهاد الأنابيب.
نموذج | EBF01-TF02 |
الأحجام | DN100-DN1800 |
فئة الضغط | PN10 (10bar) أو PN16 (16bar) |
تصميم | API 609 BSEN593 BS5155 |
امتحان | API598 ISO5208 EN12266-1 |
اتصال شفة | DIN2501 PN10/16 ، ISO7005-2 PN10/16 ، EN1092-2 PN10/16 ، ANSI B16.5 Class 150LB ، ANSI B16.47 Series A 150LB ، ANSI B 16.1 MSS SP44 CLASS 150LB ، AWWA C207 |
شفة أعلى | ISO5211 |
وجها لوجه | EN558-1 Series 13 ، ISO 5752 Series 13 |
النفط والغاز: خط أنابيب الخام ESDV (إغلاق الطوارئ)
المعالجة الكيميائية: السيطرة على غاز الكلور مع أجسام CF8M
محطات توليد الطاقة: تعديل مياه التبريد في أنظمة CCPP/HRSG
حرق النفايات: 200 درجة مئوية معالجة الغاز مع مقاعد آمنة للحريق
Pharma: مقاعد PTFE المتوافقة مع FDA لخطوط الهواء المعقمة
المصدر CE ، UKCA ، ACS ، WRAS و ISO 9001 معتمدة من صمامات الفراشة المزدوجة الإزاحة المزدوجة مع شركة تصنيع رائدة في صمامات الفراشة ذات الحواف الهادئة - Tianjin Worlds Valve Co. ، Ltd .. التسعير التنافسي ، التسليم السريع -اطلب عرض أسعار اليوم!
