لماذا صمامات الفراشة العروة حاسمة في التطبيقات الصناعية؟ توفر هذه الصمامات تحكمًا آمنًا وموثوقًا في التدفق في البيئات الصعبة.
في هذه المقالة، سوف نستكشف ما هو صمام الفراشة ذو العروة، وميزاته الرئيسية، وأين يتم استخدامه بشكل شائع.
ستتعلم أيضًا كيفية اختيار الصمام المناسب لنظامك والتأكد من كفاءته.
واحدة من أهم فوائد صمام الفراشة العروة هي مرونته أثناء التركيب والصيانة. تسمح العروات الملولبة حول جسم الصمام بالتثبيت المباشر لكل من الصمام والفلنجات، مما يوفر اتصالاً بسيطًا وآمنًا دون الحاجة إلى التثبيت من خلال البراغي.
هذا التصميم يجعل التثبيت أكثر وضوحًا مقارنة بصمامات الفراشة الرقاقة، حيث يجب أن تمر البراغي عبر جسم الصمام وكلا الحافتين. علاوة على ذلك، فإن التثبيت المستقل يعني أنه يمكن إزالة الصمام بسهولة للصيانة أو الاستبدال دون إزعاج النظام بأكمله. تعتبر هذه المرونة ذات قيمة خاصة في الصناعات التي تتطلب الحد الأدنى من وقت التوقف عن العمل، مثل محطات معالجة المياه أو مصافي النفط أو المصانع الكيميائية.
الجدول 1: الاختلافات الرئيسية بين صمامات الفراشة الرقاقة والعروة
ميزة | صمام فراشة الويفر | العروة صمام الفراشة |
تثبيت | يتطلب مرور البراغي عبر جسم الصمام والشفاه | يتم تثبيته مباشرة على الصمام والشفاه بشكل مستقل |
سهولة الصيانة | من الصعب إزالته دون تفكيك خط الأنابيب | يمكن إزالتها بشكل مستقل دون إزعاج خط الأنابيب |
التعامل مع الضغط والتدفق | مناسبة لانخفاض الضغط والتدفق | يتعامل مع الضغوط العالية وأحجام التدفق الأكبر |
التطبيقات | أنظمة الضغط المنخفض للأغراض العامة | أنظمة الضغط العالي والمياه البلدية وأنابيب النفط |
يمكن إزالة صمام الفراشة واستبداله بكفاءة أكبر، مما يقلل من تكاليف العمالة ويقلل وقت توقف النظام، مما يجعله مثاليًا للتطبيقات التي تتطلب التشغيل المستمر.
تتفوق صمامات الفراشة العروية في ظروف الضغط العالي والتدفق العالي، مما يجعلها مناسبة للبيئات الصعبة في صناعات مثل النفط والغاز ومعالجة المياه والمعالجة الكيميائية. تم تصميم هذه الصمامات للحفاظ على الختم الآمن حتى في ظل ظروف الضغط والتدفق الشديدة، مما يضمن التشغيل الموثوق.
يسمح تركيبها القوي لها بالتعامل مع الضغوط المتقلبة، وهو أمر مهم بشكل خاص في التطبيقات التي تتضمن السوائل أو الغازات الخطرة. سواء كان الأمر يتعلق بنقل النفط أو الغاز الطبيعي أو المواد الكيميائية، يمكن الاعتماد على صمام الفراشة ذو العروة للحفاظ على سلامة الضغط وتقليل مخاطر التسرب.
علاوة على ذلك، يمكن لصمام الفراشة ذو العروة التعامل مع معدلات التدفق العالية بكفاءة. تساعد فتحة الصمام الكبيرة ومسار التدفق البسيط في الحفاظ على كفاءة النظام، مما يقلل من مخاطر تراكم الضغط أو فقدان الطاقة في خطوط الأنابيب.

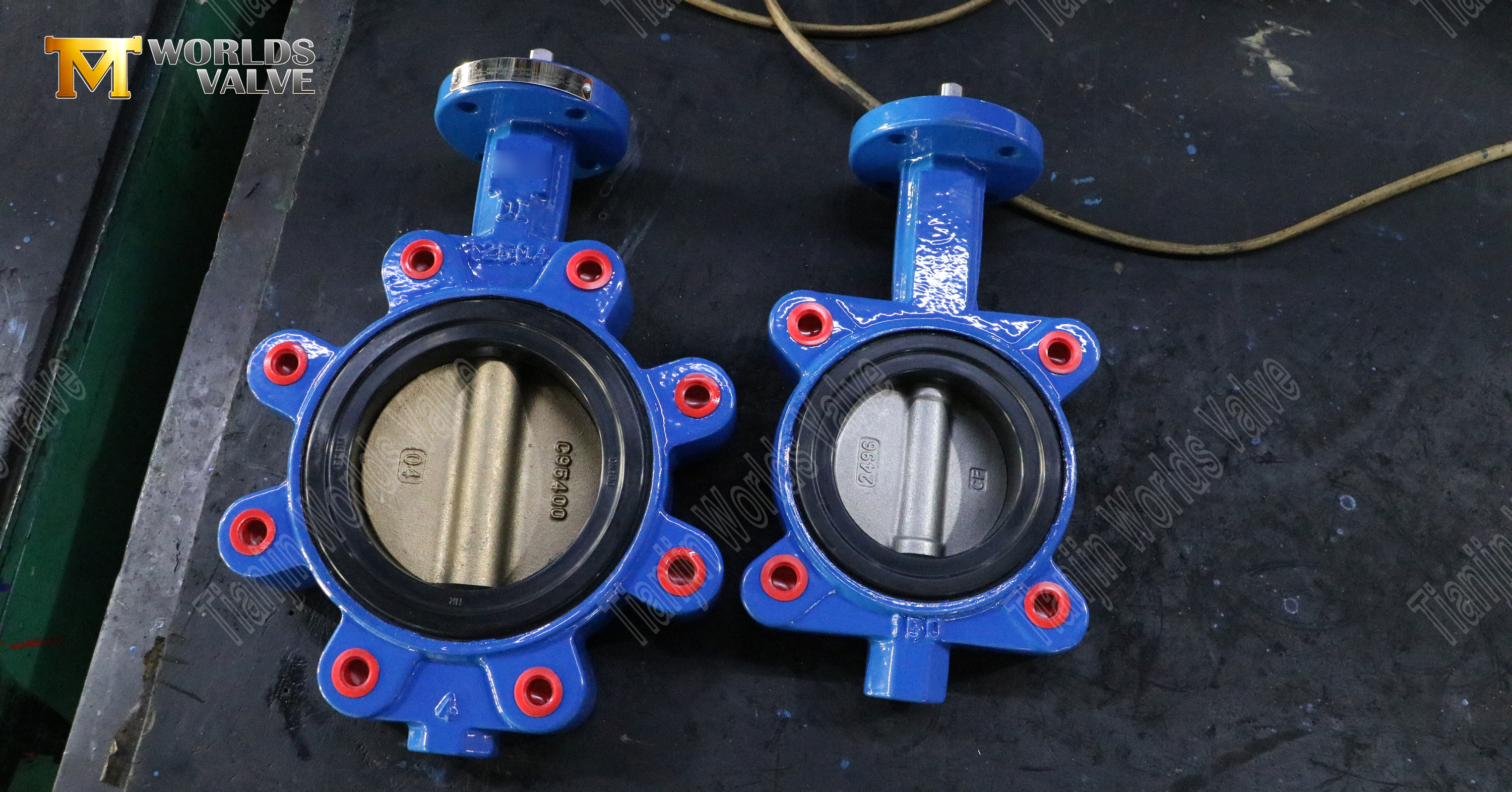

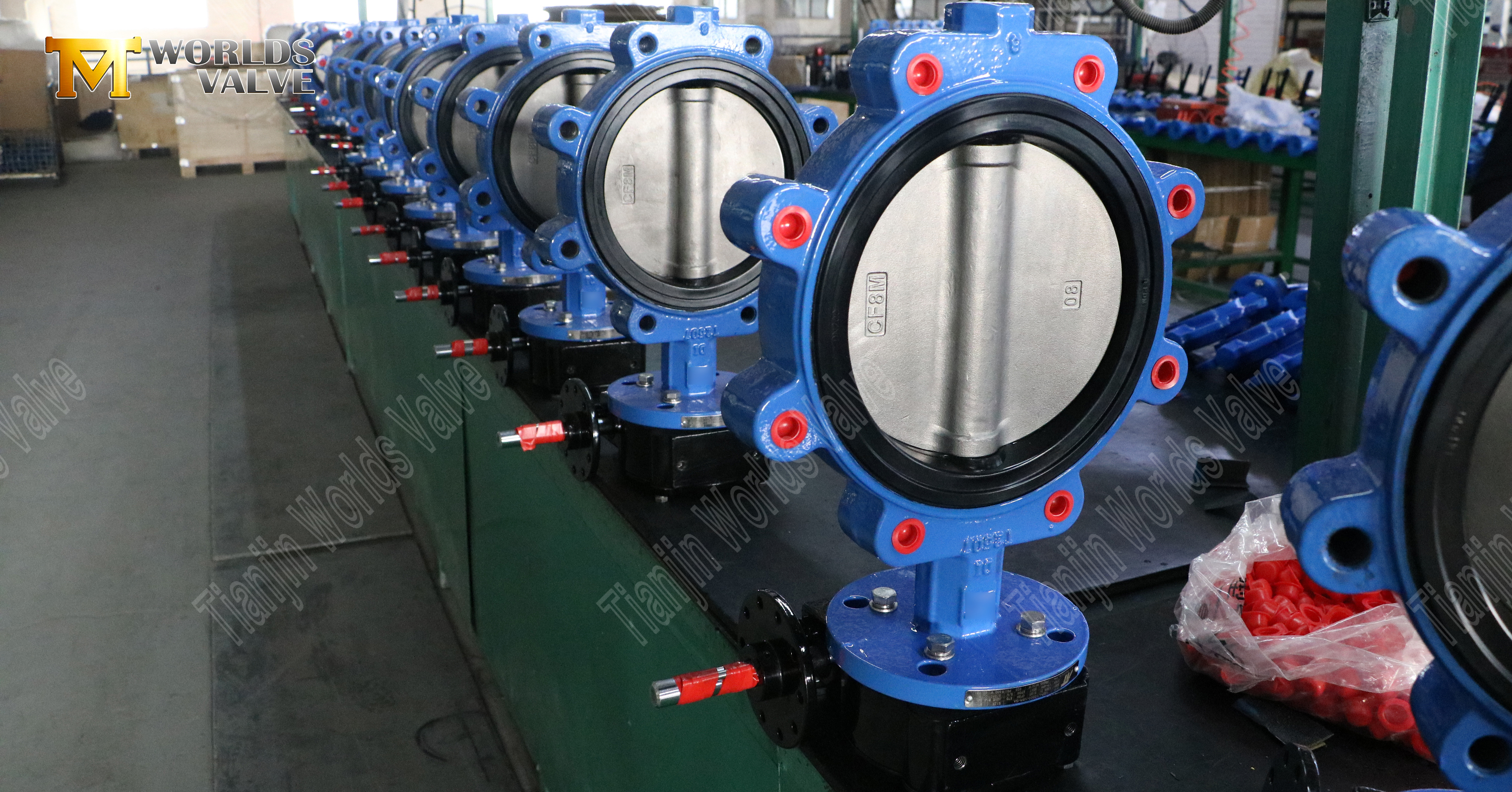

الميزة الأبرز لصمام الفراشة هو تصميم العروة الفريد. العروات عبارة عن فتحات ملولبة موضوعة حول جسم الصمام، مما يسمح بتثبيتها مباشرة على حواف خط الأنابيب. يتيح هذا التكوين سهولة التثبيت والإزالة دون إزعاج بقية النظام.
توفر ميزة التصميم هذه العديد من الفوائد:
● يعمل على تبسيط عملية التثبيت وتوفير الوقت وتقليل الحاجة إلى أدوات خاصة.
● يسمح بسهولة الصيانة، حيث يمكن صيانة الصمام دون تفكيك خط الأنابيب بأكمله.
● يوفر اتصالاً آمنًا ومانعًا للتسرب، وهو أمر ضروري لتطبيقات الضغط العالي.
الجدول 2: الفوائد الرئيسية لتصميم العروة
فائدة | وصف |
تركيب مبسط | تتيح العروات الملولبة إمكانية التثبيت المباشر دون عمليات التثبيت المعقدة. |
سهولة الصيانة | يمكن إزالة الصمام بشكل مستقل للصيانة، مما يقلل من وقت التوقف عن العمل. |
ختم مانع للتسرب | يضمن تصميم العروة إحكام الغلق في ظل ظروف الضغط العالي. |
مرونة النظام | يمكن تركيب الصمام أو استبداله دون الإضرار بالنظام بأكمله. |

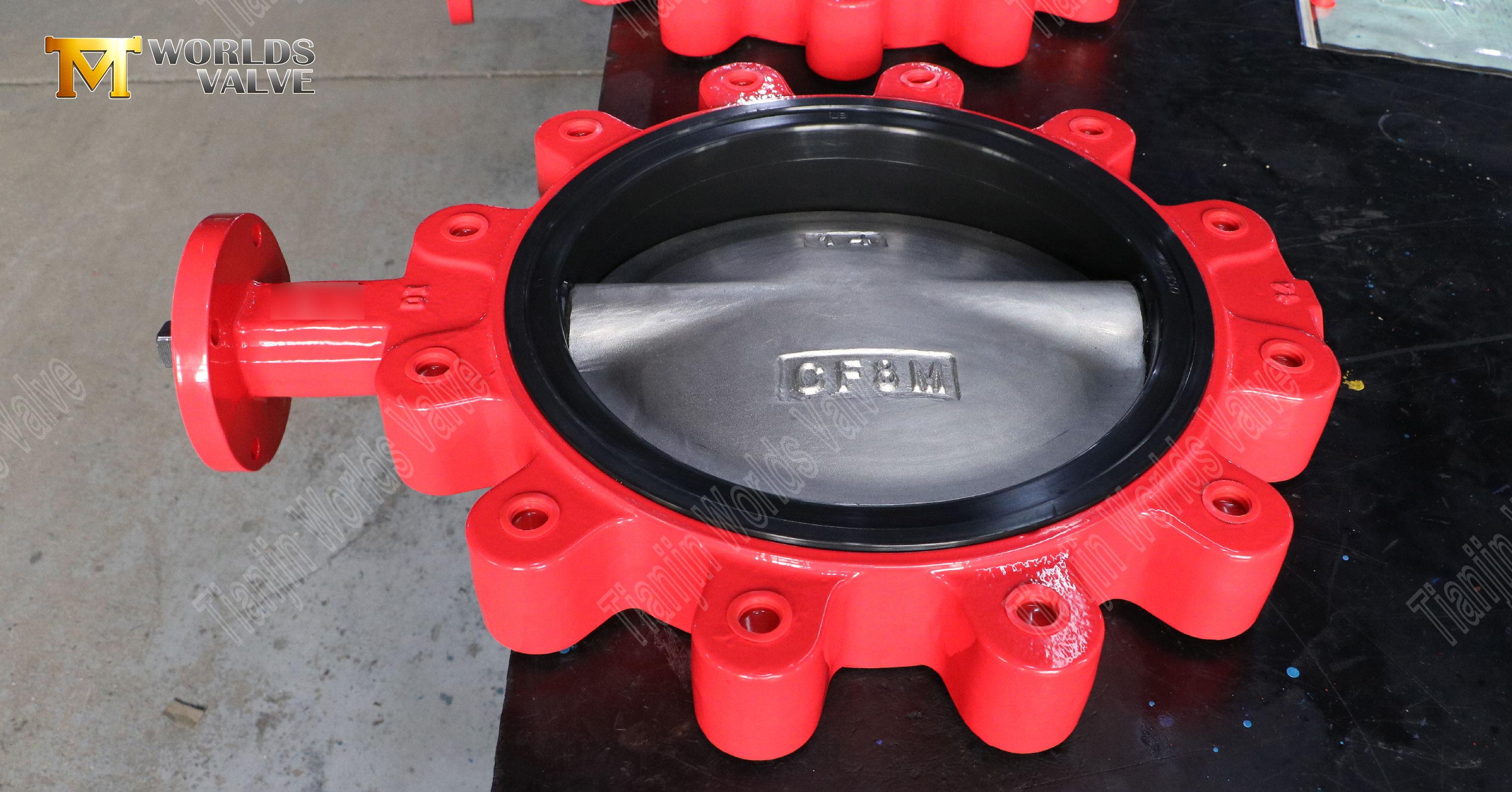

ميزة أساسية أخرى لصمام الفراشة العروة هي تنوع المواد. يمكن تصنيع هذه الصمامات من مواد مختلفة، مثل:
● الفولاذ المقاوم للصدأ: مثالي للبيئات المسببة للتآكل مثل المعالجة الكيميائية أو معالجة المياه.
● الحديد الزهر: يُستخدم عادةً في التطبيقات ذات الأغراض العامة أو أنظمة الضغط المنخفض.
● الحديد المرن: يوفر قوة ومتانة معززة، وغالبًا ما يستخدم في التطبيقات الصناعية الثقيلة.
يضمن هذا التنوع إمكانية تصميم صمام الفراشة لتلبية المتطلبات المحددة لمجموعة واسعة من الصناعات، بدءًا من أنظمة توزيع المياه وحتى خطوط أنابيب النفط عالية الضغط.
تم تصميم صمام الفراشة ذو العروة للسماح بمعدلات تدفق عالية بأقل قدر من المقاومة. تساعد فتحة الصمام الكبيرة والبنية الداخلية الانسيابية على تقليل انخفاض الضغط، مما يحسن الكفاءة الإجمالية لتدفق السوائل عبر خط الأنابيب.
تعتبر هذه الميزة ضرورية في التطبيقات التي يكون فيها الحفاظ على التدفق المستمر أمرًا ضروريًا. تساعد كفاءة التدفق العالية على خفض تكاليف الطاقة، حيث تكون المقاومة أقل للسائل، مما يؤدي إلى تشغيل أكثر سلاسة وتقليل الحاجة إلى طاقة ضخ خارجية.
تعد صمامات الفراشة العروية مكونات أساسية في صناعة معالجة المياه وتوزيعها نظرًا لقدرتها على التحكم في تدفق وضغط المياه خلال المراحل المختلفة من عملية المعالجة. وفي محطات معالجة المياه، فإنها تنظم تدفق المياه الخام، وتضمن النقل الفعال للمياه المعالجة، وتدير توزيع المياه الصالحة للشرب على القطاعات السكنية والصناعية. إن استجابتها السريعة لتغيرات الضغط وقدرات الختم الموثوقة تجعلها مثالية لإدارة المياه النظيفة ومياه الصرف الصحي.
الميزة الرئيسية لاستخدام صمامات الفراشة في محطات معالجة المياه هي سهولة صيانتها. غالبًا ما تتطلب هذه الأنظمة إجراء فحوصات وإصلاحات واستبدالات روتينية لمنع التوقف عن العمل. مع صمامات الفراشة ذات العروة، يتم تبسيط الصيانة لأنه يمكن إزالتها واستبدالها دون تعطيل خط الأنابيب بأكمله. تسمح العروات بتثبيت الصمام مباشرة على الشفاه، مما يضمن إمكانية بقاء الأنظمة الكبيرة والمعقدة قيد التشغيل أثناء الخدمة.
تحتاج محطات معالجة المياه إلى إعطاء الأولوية للحد الأدنى من فترات التوقف عن العمل بسبب الطبيعة الحرجة لتوفير المياه النظيفة والآمنة بشكل مستمر. في هذا السياق، لا غنى عن صمامات الفراشة ذات العروة لأنه يمكن صيانتها دون الحاجة إلى تفكيك أجزاء كبيرة من النظام. ويؤدي ذلك إلى توفير التكاليف ويضمن استمرار الخدمات الأساسية دون انقطاع كبير، مما يوفر إمدادات متواصلة من مياه الشرب الآمنة للمجتمع.
بالإضافة إلى ذلك، فإن قدرة صمام الفراشة على التعامل مع درجات حرارة وضغوط المياه المختلفة تجعله متعدد الاستخدامات. سواء كنت تتعامل مع المياه المكلورة، أو الحمأة، أو المياه المالحة، فإن هذه الصمامات يمكنها إدارة الضغوط المختلفة ومعدلات التدفق النموذجية في محطات معالجة المياه الحديثة بشكل فعال.
في صناعة النفط والغاز، تعد صمامات الفراشة ذات العروة مفيدة بشكل خاص للتحكم في تدفق المنتجات البترولية والغاز الطبيعي والسوائل الأخرى المنقولة عبر خطوط أنابيب الضغط العالي. إن تصميمها القوي وقدرتها على الإغلاق بفعالية حتى في ظل الظروف القاسية يجعلها لا غنى عنها في هذه البيئات الصعبة. تم تصميم هذه الصمامات خصيصًا لتحمل ظروف الضغط العالي والأحمال الثقيلة ومعدلات التدفق الكبيرة، والتي يتم مواجهتها جميعًا بشكل شائع في صناعة النفط والغاز.
عادةً ما يتم استخدام صمام الفراشة ذو العروة في التطبيقات التي تكون فيها السلامة والموثوقية ذات أهمية قصوى. على سبيل المثال، في عمليات الحفر البحرية، حيث تعد سلامة العمال والبيئة أمرًا بالغ الأهمية، تلعب هذه الصمامات دورًا حيويًا في التحكم في تدفق النفط والغاز مع منع التسربات وضمان التشغيل الآمن لخطوط الأنابيب. بالإضافة إلى ذلك، في خطوط الأنابيب العميقة تحت الأرض، والتي غالبًا ما تتعرض لضغوط متقلبة، توفر صمامات الفراشة ذات العروة ختمًا آمنًا يمنع تسرب المواد الخطرة، وبالتالي حماية نظام خطوط الأنابيب بأكمله وتقليل احتمالية الانسكابات.
توفر هذه الصمامات أيضًا سهولة التركيب والصيانة، وهو أمر بالغ الأهمية بشكل خاص في البيئات القاسية. تعد القدرة على إجراء الصيانة أو استبدال الصمامات بشكل مستقل، دون الحاجة إلى تفكيك خط الأنابيب أو إزعاج المكونات الأخرى، ميزة إضافية في منع فترات التوقف المكلفة. يسمح تصميم العروة الفريد للصمام بالعزل السريع لأجزاء من خط الأنابيب، مما يقلل من التأثير على العمليات أثناء أعمال الإصلاح.
علاوة على ذلك، فإن صمامات الفراشة ذات العروة موثوقة للغاية عندما يتعلق الأمر بالتحكم في تدفقات السوائل ذات الحجم الكبير. يعد هذا أمرًا بالغ الأهمية في صناعة النفط والغاز، حيث يضمن الحفاظ على معدلات التدفق المثالية التسليم المستمر للمنتجات إلى المصافي والعملاء. يقلل تصميمها من انخفاض الضغط ومقاومة التدفق، مما يساعد على تحسين كفاءة استخدام الطاقة لنظام خطوط الأنابيب بأكمله.
في أنظمة التدفئة والتهوية وتكييف الهواء، تلعب صمامات الفراشة دورًا حاسمًا في تنظيم تدفق الهواء والماء والسوائل الأخرى المستخدمة للتحكم في درجة الحرارة والرطوبة داخل المباني التجارية والصناعية. تساعد هذه الصمامات في الحفاظ على معدلات الضغط والتدفق المناسبة في جميع أنحاء النظام، مما يضمن عمل أنظمة التدفئة والتبريد والتهوية بكفاءة.
إحدى المزايا الرئيسية لاستخدام صمامات الفراشة ذات العروة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) هي كفاءتها العالية في التدفق. تم تصميم هذه الصمامات لتوفير مقاومة منخفضة للتدفق، مما يقلل من الطاقة المطلوبة لتدوير الهواء والماء في جميع أنحاء النظام. ومن خلال السماح بتدفق أكثر سلاسة للسوائل، فإنها تساعد في تقليل استهلاك الطاقة الإجمالي لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، مما يساهم في خفض تكاليف التشغيل. ولهذه الكفاءة أهمية خاصة في المباني الكبيرة أو المنشآت الصناعية، حيث يمكن أن يكون لتوفير الطاقة تأثير كبير على الميزانية التشغيلية الإجمالية.
بالإضافة إلى ذلك، فإن صمامات الفراشة ذات العروة قابلة للتكيف بدرجة كبيرة ويمكن تخصيصها لتناسب مجموعة واسعة من تكوينات التدفئة والتهوية وتكييف الهواء (HVAC). تضمن المرونة في اختيار المواد - سواء باستخدام الفولاذ المقاوم للصدأ أو الحديد الزهر أو السبائك الأخرى - إمكانية تصميم الصمام لتلبية المتطلبات المحددة لنظام التدفئة والتهوية وتكييف الهواء (HVAC). يمكن لهذه الصمامات التعامل مع مجموعة متنوعة من السوائل، بما في ذلك الماء البارد والبخار والماء الساخن، مما يجعلها خيارًا متعدد الاستخدامات لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التي تحتاج إلى الحفاظ على الظروف البيئية المختلفة.
كما أن الحجم الصغير لصمامات الفراشة ذات العروة يجعلها مناسبة تمامًا للتركيب في المساحات الضيقة، وهو أمر شائع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) حيث قد تكون المساحة المتاحة محدودة. ويضمن تصميمها الموفر للمساحة إمكانية دمجها بسلاسة في الأنظمة الحالية دون استهلاك عقارات قيمة.
علاوة على ذلك، فإن قدرتها على تنظيم التدفق بدقة تجعلها مثالية للحفاظ على درجات حرارة وضغوط ثابتة في البيئات التي يتم التحكم فيها بالمناخ. سواء كان الأمر يتعلق بالحفاظ على درجات الحرارة المثالية في مباني المكاتب أو المستشفيات أو مراكز البيانات، فإن صمام الفراشة يساهم بشكل كبير في الكفاءة والفعالية الشاملة لنظام التدفئة والتهوية وتكييف الهواء (HVAC).
عند اختيار صمام الفراشة، من المهم مراعاة متطلبات النظام المحددة. وهذا يشمل عوامل مثل:
● نوع السائل أو الغاز الذي يتم نقله (مسبب للتآكل، أو مادة كاشطة، أو ما إلى ذلك)
● ظروف درجة الحرارة والضغط
● معدل التدفق وحجم خط الأنابيب
يضمن اختيار مادة الصمام وحجمه المناسبين أن يعمل صمام الفراشة ذو العروة بفعالية وموثوقية في ظل ظروف تشغيل النظام.
يعد اختيار الحجم الصحيح لصمام الفراشة ذو العروة أمرًا بالغ الأهمية لتحقيق الأداء الأمثل. إذا كان الصمام صغيرًا جدًا، فقد يؤدي إلى تقييد التدفق، مما يؤدي إلى عدم كفاءة النظام. وعلى العكس من ذلك، فإن اختيار صمام كبير جدًا قد يؤدي إلى استهلاك غير ضروري للطاقة. يجب أن يعتمد الحجم على قطر الأنبوب ومعدلات التدفق المتوقعة وضغط النظام.
الجدول 3: إرشادات حجم الصمام
عامل | اعتبار |
قطر الأنبوب | تأكد من أن الصمام يطابق قطر خط الأنابيب. |
معدل التدفق | اختر صمامًا يدعم حجم التدفق المطلوب. |
ضغط | تأكد من أن الصمام يمكنه تحمل أقصى ضغط تشغيل. |
عند اختيار صمام الفراشة، من المهم التفكير في الصيانة على المدى الطويل. ابحث عن الصمامات التي يسهل الوصول إليها وصيانتها، مما يقلل من وقت التوقف عن العمل. إن القدرة على استبدال الصمام أو إصلاحه دون إزعاج بقية نظام خطوط الأنابيب ستجعل الصيانة المستمرة أكثر فعالية من حيث التكلفة.
باختصار، تعد صمامات الفراشة ذات العروة مكونات متعددة الاستخدامات وموثوقة وفعالة من حيث التكلفة ومناسبة تمامًا لمجموعة متنوعة من التطبيقات الصناعية. إن تصميم العروة الفريد الخاص بها يجعلها سهلة التركيب والصيانة مقارنة بالأنواع الأخرى من الصمامات، مما يوفر مرونة أكبر ويقلل وقت التوقف عن العمل. بفضل قدرتها على التعامل مع الضغط العالي، ومعدلات التدفق الكبيرة، ومجموعة من المواد، تعد صمامات الفراشة ذات العروة خيارًا ممتازًا لصناعات مثل معالجة المياه والنفط والغاز وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
في هذه المقالة، اكتشفنا الميزات والفوائد الرئيسية لل مصفاة من النوع Y، صمام الفراشة، صمام فراشة الويفر. كما سلطنا الضوء على تطبيقاته في صناعات مثل معالجة المياه والنفط والغاز وأنظمة التدفئة والتهوية وتكييف الهواء. ومن خلال اختيار الصمام المناسب، يمكنك تحسين الأداء وتقليل تكاليف الصيانة.
شركة تيانجين وورلدز فالف المحدودة توفر صمامات فراشة ذات عروة عالية الجودة مصممة من أجل المتانة والكفاءة. تضمن منتجاتها أداءً موثوقًا به في البيئات الصعبة، وتقدم حلولاً قيمة لمجموعة واسعة من التطبيقات الصناعية.
ج: صمام الفراشة ذو العروة هو نوع من الصمامات ذات فتحات ملولبة على جسمها. يتم استخدامه بشكل شائع للتحكم في تدفق السوائل والغازات، مما يوفر سهولة التركيب والإزالة دون إزعاج خط الأنابيب.
ج: على عكس صمامات فراشة الرقاقة، يتميز صمام الفراشة ذو العروة بفتحات ملولبة لتثبيت الصمام على الحافة، مما يجعله أكثر مرونة للصيانة دون تعطيل النظام.
ج: تشمل المزايا الرئيسية سهولة الصيانة، والختم الموثوق به تحت الضغط العالي، والقدرة على التعامل مع معدلات التدفق الكبيرة. إنها مثالية لصناعات مثل النفط والغاز والتدفئة والتهوية وتكييف الهواء (HVAC) ومعالجة المياه.
ج: يتم استخدام صمامات الفراشة العروية في العديد من الصناعات مثل معالجة المياه، وخطوط أنابيب النفط والغاز، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمعالجة الكيميائية، حيث يعد التحكم في التدفق أمرًا بالغ الأهمية.
ج: ضع في اعتبارك عوامل مثل نوع السائل وضغط النظام وقطر الأنبوب ومعدل التدفق لتحديد الحجم والمواد المناسبين للحصول على الأداء والكفاءة الأمثل.
ج: نعم، تم تصميم صمامات الفراشة لسهولة الصيانة. يسمح تصميمها بالإزالة أو الاستبدال السريع دون تعطيل خط الأنابيب، مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة.
