CBF04-TF01
OEM | ODM | WDS
| الكمية: | |
|---|---|
تقدم شركة Tianjin Worlds Valve Co., Ltd. صمام فراشة ذو حواف مكون من قطعتين تم تصميمه للتطبيقات الصعبة التي تتطلب مقاومة كيميائية استثنائية وإيقاف موثوق. يتميز هذا الصمام بمقعد PTFE وقرص من الفولاذ المقاوم للصدأ مغلف بالكامل بـ PTFE (بولي تترافلوروإيثيلين)، مما يخلق حاجز فلورو بوليمر كامل يعزل جميع المكونات المعدنية المبللة عن وسائط المعالجة.
يتم تصنيع جسم الصمام من WCB (الفولاذ الكربوني المصبوب)، مما يوفر قوة ميكانيكية جيدة للخدمة الصناعية. يسمح بناء الجسم المكون من قطعتين بسهولة التفكيك وتبسيط الصيانة واستبدال المقعد والفحص دون إزالة الصمام بالكامل من خط الأنابيب. يتم التحكم في التشغيل بواسطة مشغل ترس دودي (رأس التوربين)، مما يوفر تحكمًا يدويًا سلسًا وعالي عزم الدوران مناسبًا للصمامات حتى DN600.
متوفر بأحجام تصل إلى DN600، وقد تم تصميم هذا الصمام للتعامل مع الوسائط المسببة للتآكل في المعالجة الكيميائية وتصنيع الأدوية وغيرها من الصناعات التي يكون فيها نقاء الوسائط وطول عمر المعدات أمرًا بالغ الأهمية. يمكن تخصيص تقييمات الضغط ومعايير الحافة لتلبية متطلبات المشروع المحددة، مع الخيارات الشائعة بما في ذلك PN10، وPN16، والفئة 150.
باعتبارنا شركة مصنعة موثوقة لتصنيع المعدات الأصلية ومقرها الصين، فإننا نقدم تخصيصًا مرنًا وشهادات دولية لتلبية مواصفات مشروعك.

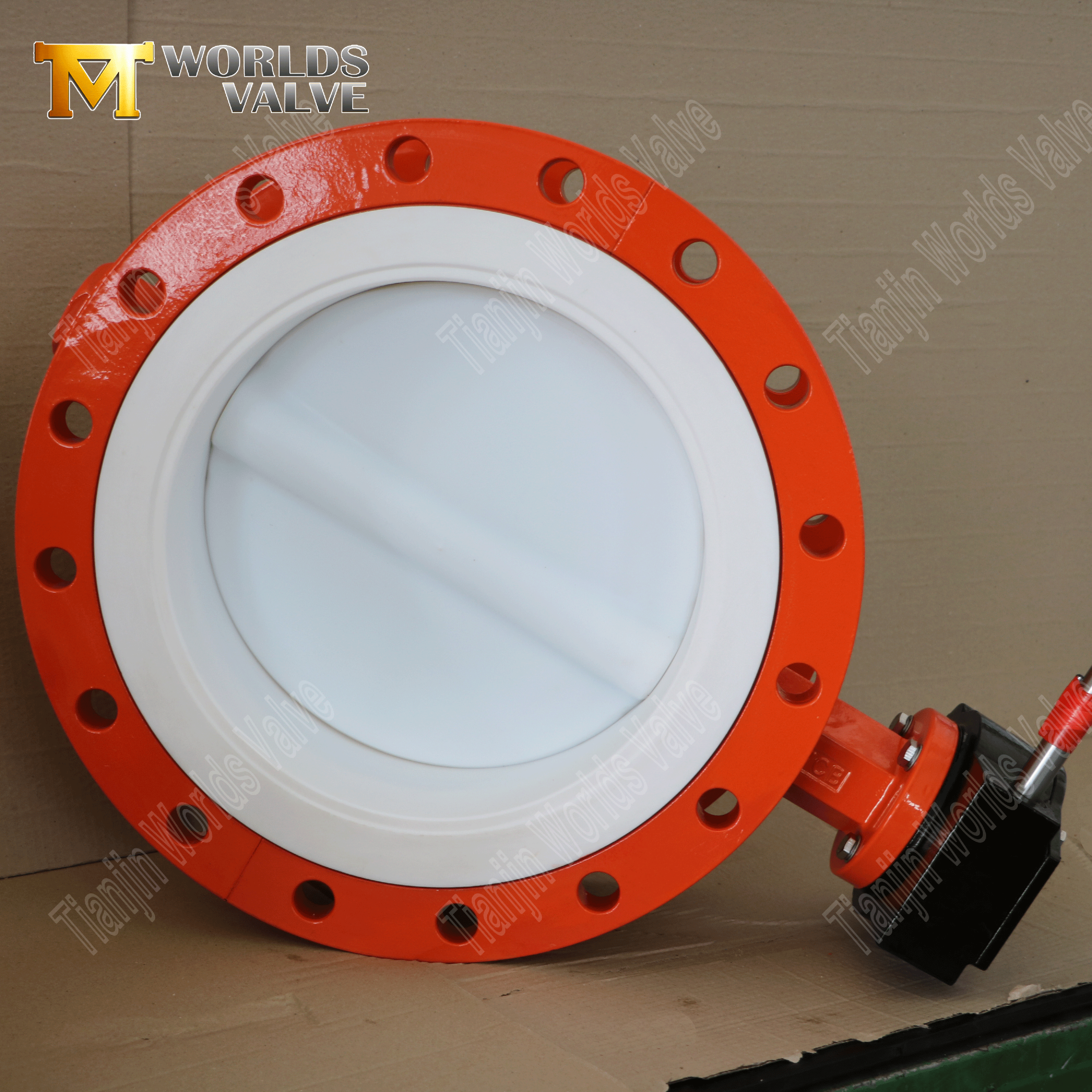

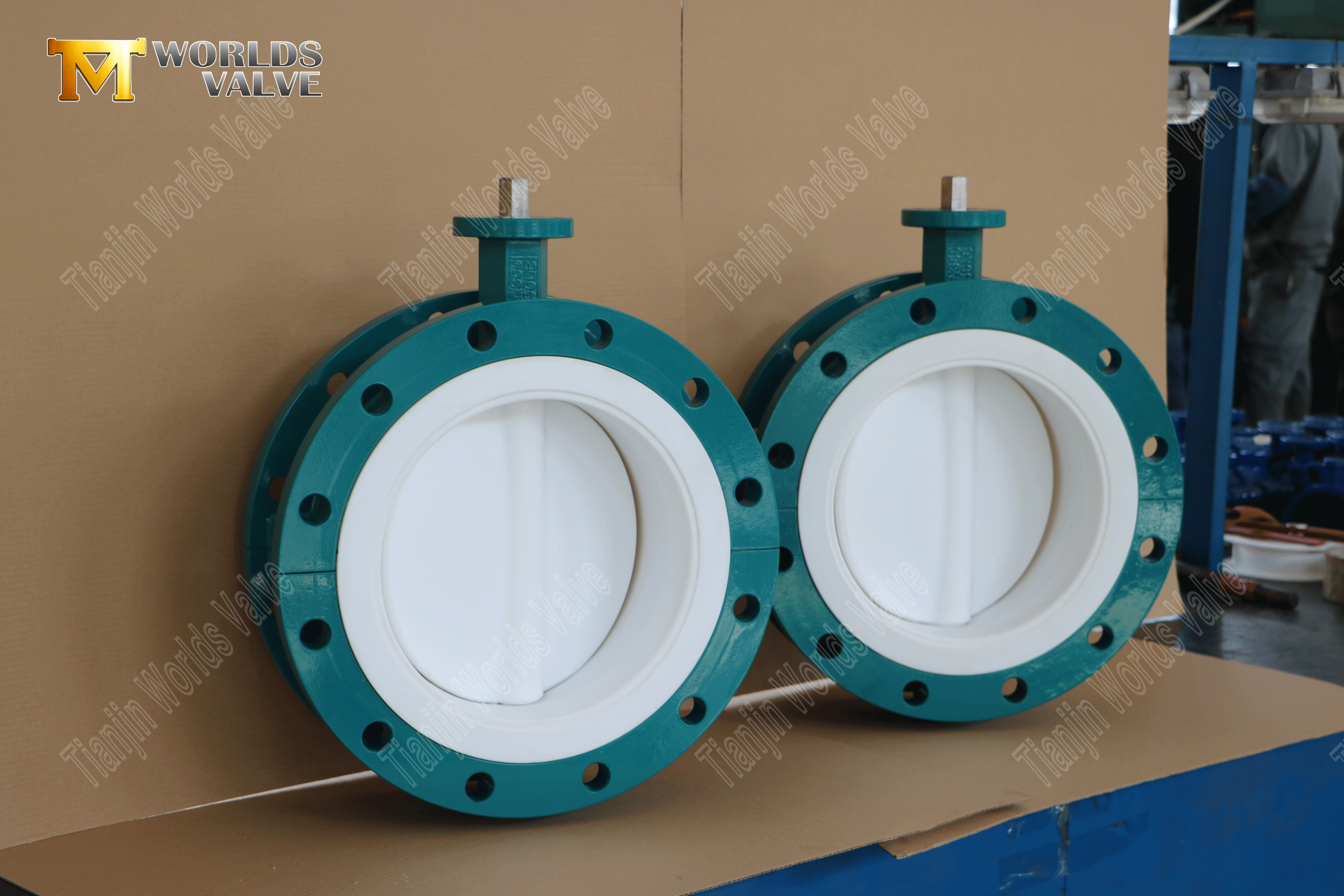

صمام فراشة PTFE ذو حواف مكون من قطعتين DN600 مزود بهيكل وتروس WCB يعمل
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF04-TF01- تنزيل دليل التشغيل والصيانة
1. قرص مبطن PTFE ومقعد PTFE للمقاومة الكيميائية الكاملة
عزل كامل للوسائط: القرص المصنوع من الفولاذ المقاوم للصدأ مغلف بالكامل بمادة PTFE، مما يخلق حاجزًا سلسًا وغير مسامي يمنع أي اتصال بين وسائط المعالجة والركيزة المعدنية، مما يمنع خطر التآكل.
مقعد PTFE الخامل كيميائيًا: يوفر مقعد PTFE مقاومة استثنائية لمجموعة واسعة من المواد الكيميائية العدوانية، بما في ذلك الأحماض القوية والقواعد والمذيبات والعوامل المؤكسدة.
سطح غير لاصق: تمنع خصائص PTFE منخفضة الاحتكاك وغير اللاصقة التصاق الوسائط وتراكم الحجم، مما يضمن أداءً ثابتًا وسهولة التنظيف في التطبيقات عالية النقاء.
2. بناء الجسم من قطعتين لسهولة الصيانة
التفكيك المبسط: يسمح التصميم المكون من قطعتين بفتح الصمام للفحص أو التنظيف أو استبدال المقعد دون إزالة الصمام من خط الأنابيب.
تقليل وقت التوقف عن العمل: يؤدي الوصول السريع إلى المكونات الداخلية إلى تقليل وقت الصيانة في خطوط العمليات الهامة.
عمر خدمة ممتد: تعمل القدرة على خدمة الصمام دون انقطاع خط الأنابيب على تبسيط عملية إدارة قطع الغيار وإطالة عمر النظام بشكل عام.

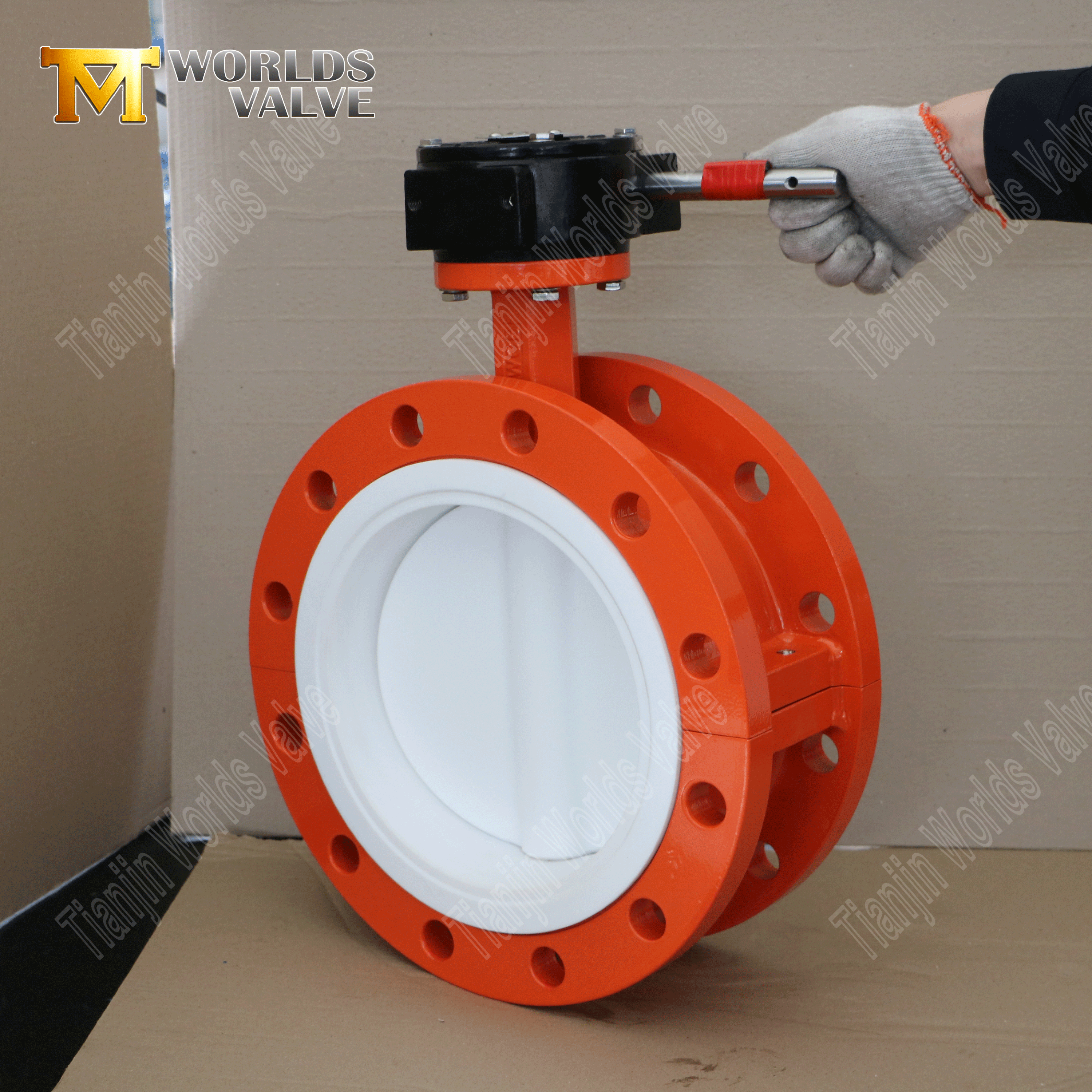

3. تشغيل الترس الدودي للتحكم في عزم الدوران العالي
تشغيل سلس وسهل: يوفر مشغل الترس ميزة ميكانيكية كبيرة، مما يجعل التشغيل اليدوي للصمامات الأكبر حجمًا (حتى DN600) سلسًا وسهل الإدارة.
آلية القفل الذاتي: تصميم الترس الدودي يحمل القرص بأمان في أي وضع دون الزحف، مما يضمن تنظيم التدفق المستقر.
إشارة واضحة للموضع: يشتمل مشغل الترس على مؤشر موضع مرئي للتحقق السريع من حالة الصمام بلمحة سريعة.
4. البناء الصلب الكربوني WCB القوي
مادة عالية القوة: جسم الصمام مصبوب من WCB (ASTM A216 Grade WCB)، مما يوفر خصائص ميكانيكية جيدة وقابلية لحام للتطبيقات الصناعية.
طلاء خارجي متين: طلاء خارجي قياسي يحمي من التآكل الجوي؛ تتوفر الطلاءات الاختيارية للبيئات القاسية.
التوصيلات ذات الحواف الآمنة: توفر الأطراف ذات الحواف المتكاملة اتصالاً صلبًا مانعًا للتسرب بخط الأنابيب، ومناسبًا للتركيبات الدائمة.
5. مواصفات قابلة للتخصيص لمرونة المشروع
تقييمات الضغط: متوفرة في PN10، PN16، الفئة 150، والتقييمات الأخرى كما هو محدد.
معايير الفلنجة: تتوافق مع EN 1092، أو ANSI B16.5، أو AS2129، أو غيرها من المعايير الدولية.
نطاق الحجم: متوفر بأقطار أصغر تصل إلى DN600، ويستوعب نطاقًا واسعًا من متطلبات خطوط الأنابيب.
خيارات التشغيل: يمكن تزويدها بمحركات كهربائية أو هوائية للتحكم الآلي.
المعلمة | مواصفة |
نموذج | صمام الفراشة PTFE ذو الحواف (CBF04-TF01) |
الأحجام | DN50-DN600 |
تصميم | انقسام الجسم |
تصنيف الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
تصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 EN12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
معيار | أسم B16.34 |
جسم | حديد الدكتايل |
القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) مع طلاء PTFE |
Seat | بتف |
ينبع | SS431... |
خبرة المواد: نحن متخصصون في تصنيع الصمامات ببطانات وتغليفات PTFE، مما يضمن جودة طلاء متسقة وأداء موثوقًا في الخدمات المسببة للتآكل.
متخصصون في التصميم المكون من قطعتين: يفهم فريقنا الهندسي المتطلبات الحاسمة لبناء الصمام المكون من قطعتين، مما يضمن الملاءمة الدقيقة وسهولة الوصول إلى الصيانة.
مرونة تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: نحن نقدم تخصيصًا شاملاً - تقييمات الضغط، ومعايير الحافة، وخيارات المشغل، والطلاءات الخاصة - لتلبية مواصفاتك الدقيقة.
الجودة المعتمدة: منشأة حاصلة على شهادة ISO 9001 مع شهادات CE وUKCA وغيرها من الشهادات الدولية المتاحة عند الطلب.
الخبرة العالمية: توريد الصمامات للعملاء الكيميائيين والصيدلانيين والصناعيين في جميع أنحاء العالم مع دعم لوجستي وتوثيقي موثوق.
يعد هذا الصمام الحل الأمثل للعديد من الصناعات التي تتطلب عزلًا موثوقًا وقابلاً للصيانة:
مصانع المعالجة الكيميائية
تصنيع الأدوية
مرافق البتروكيماويات
أنظمة المياه عالية النقاء
خطوط معالجة الأحماض والمذيبات
تطبيقات الوسائط الصناعية المسببة للتآكل
يقدم صمام الفراشة ذو الحواف المكون من قطعتين مع القرص المبطن PTFE ومقعد PTFE من شركة Tianjin Worlds Valve Co., Ltd. حلاً موثوقًا للتعامل مع الوسائط المسببة للتآكل. يوفر سطحه المبلل بالكامل من مادة PTFE مقاومة كيميائية استثنائية، بينما يعمل بناء الجسم المكون من قطعتين على تبسيط عملية الصيانة. متوفر بأحجام تصل إلى DN600 مع معدلات ضغط قابلة للتخصيص ومعايير شفة، وقد تم تصميم هذا الصمام لتلبية المتطلبات المطلوبة للتطبيقات الكيميائية والصيدلانية والصناعية.
عندما تتطلب عمليتك أداءً مقاومًا للتآكل مدعومًا بخبرة التصنيع، اختر Tianjin Worlds Valve Co., Ltd.
اتصل بنا اليوم لمناقشة تصنيف الضغط المحدد الخاص بك، ومعايير الحافة، ومتطلبات الحجم للحصول على عرض أسعار مخصص.
