CBF02-TA01
OEM | ODM | WDS
| الكمية: | |
|---|---|
تكمن قيمته الأساسية في **قابلية التخصيص المتأصلة**. على الرغم من تقديمه كتكوين قياسي، إلا أننا ندرك أن كل تطبيق له متطلبات فريدة. لذلك، **المكونات المهمة مثل الجسم، والقرص، والمقعد، والمواد الجذعية قابلة للتخصيص بالكامل** بناءً على الوسائط المحددة والضغط ودرجة الحرارة والمتطلبات البيئية. يجسد هذا الصمام التزامنا بتقديم ليس فقط منتجًا، بل أيضًا حلًا مخصصًا للتحكم في التدفق.

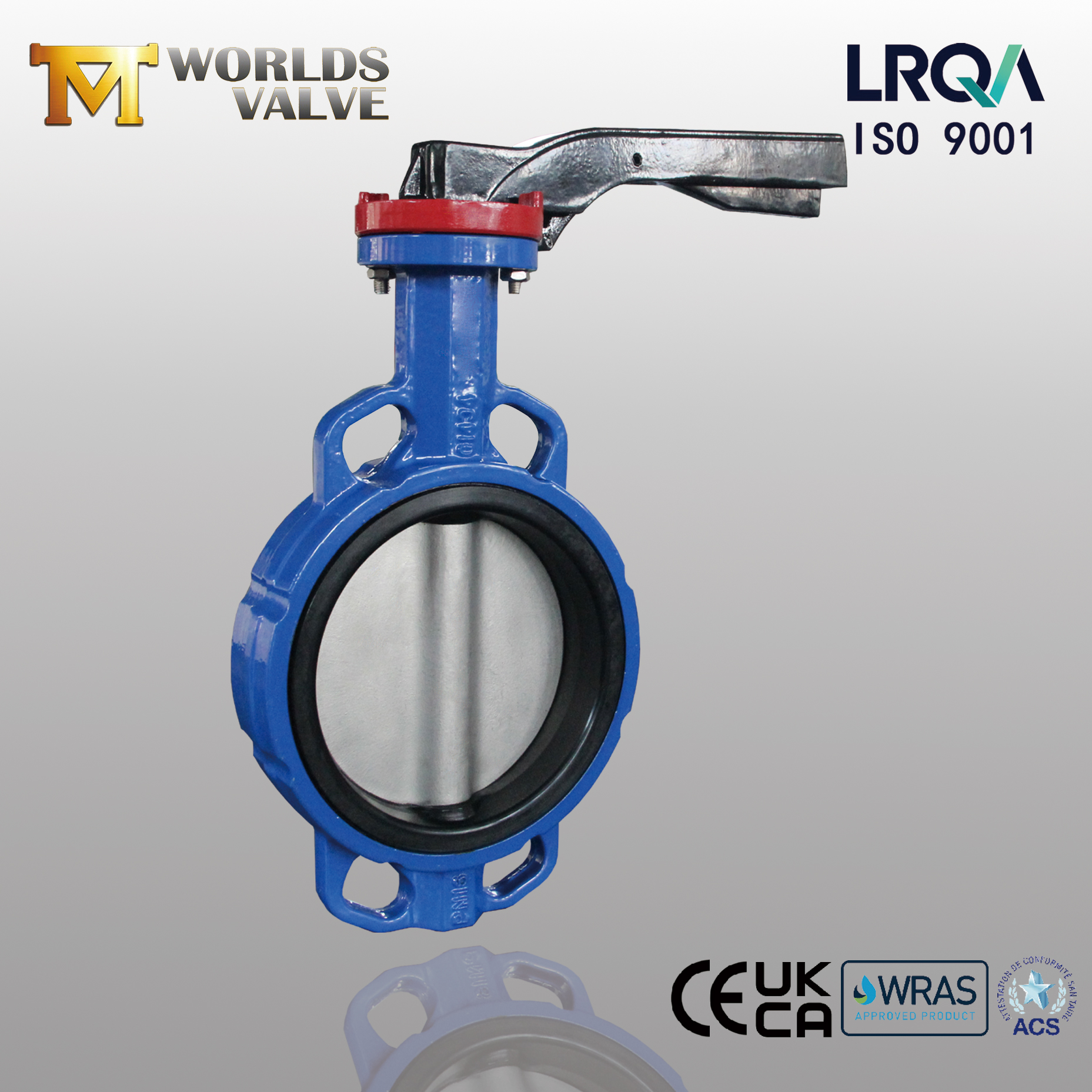

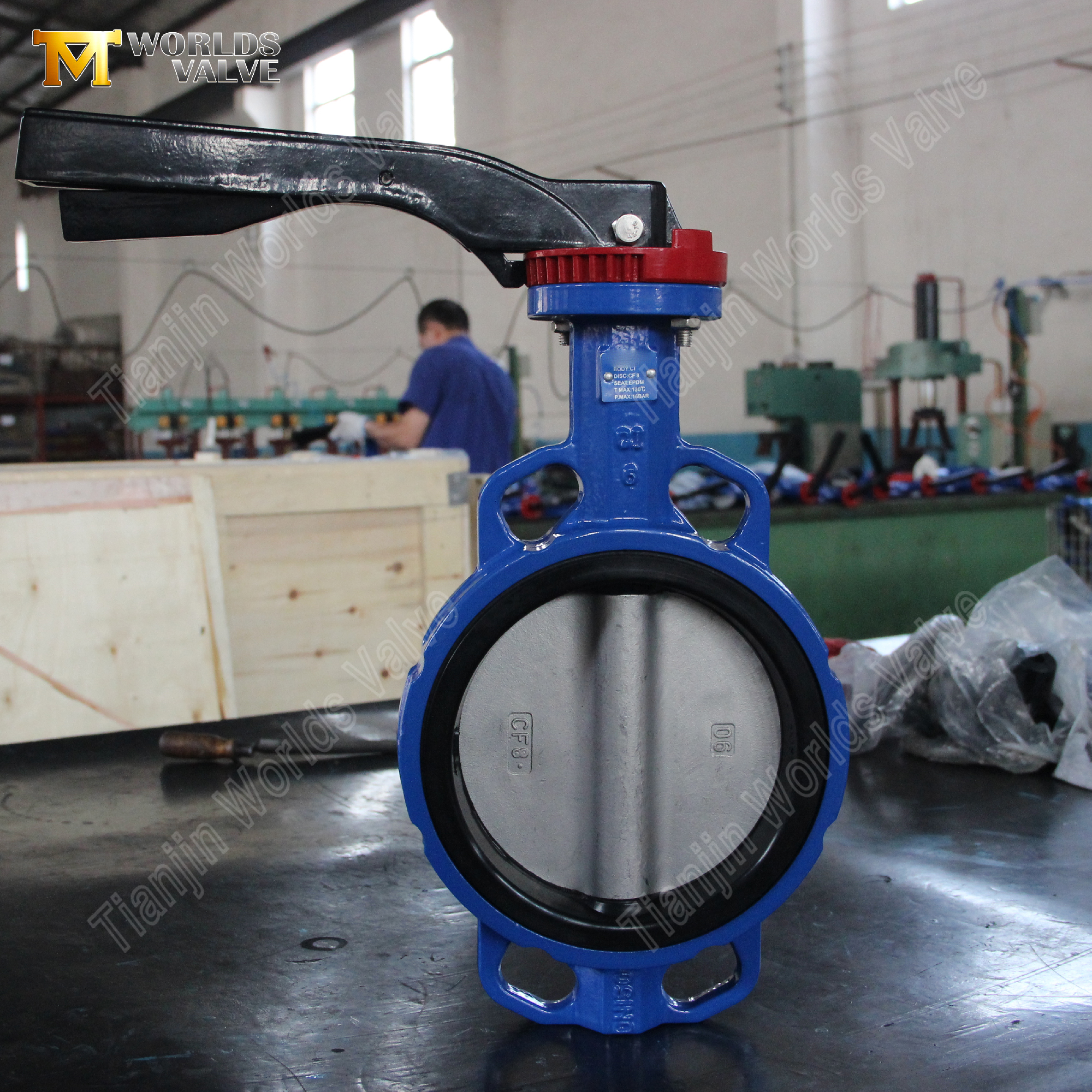

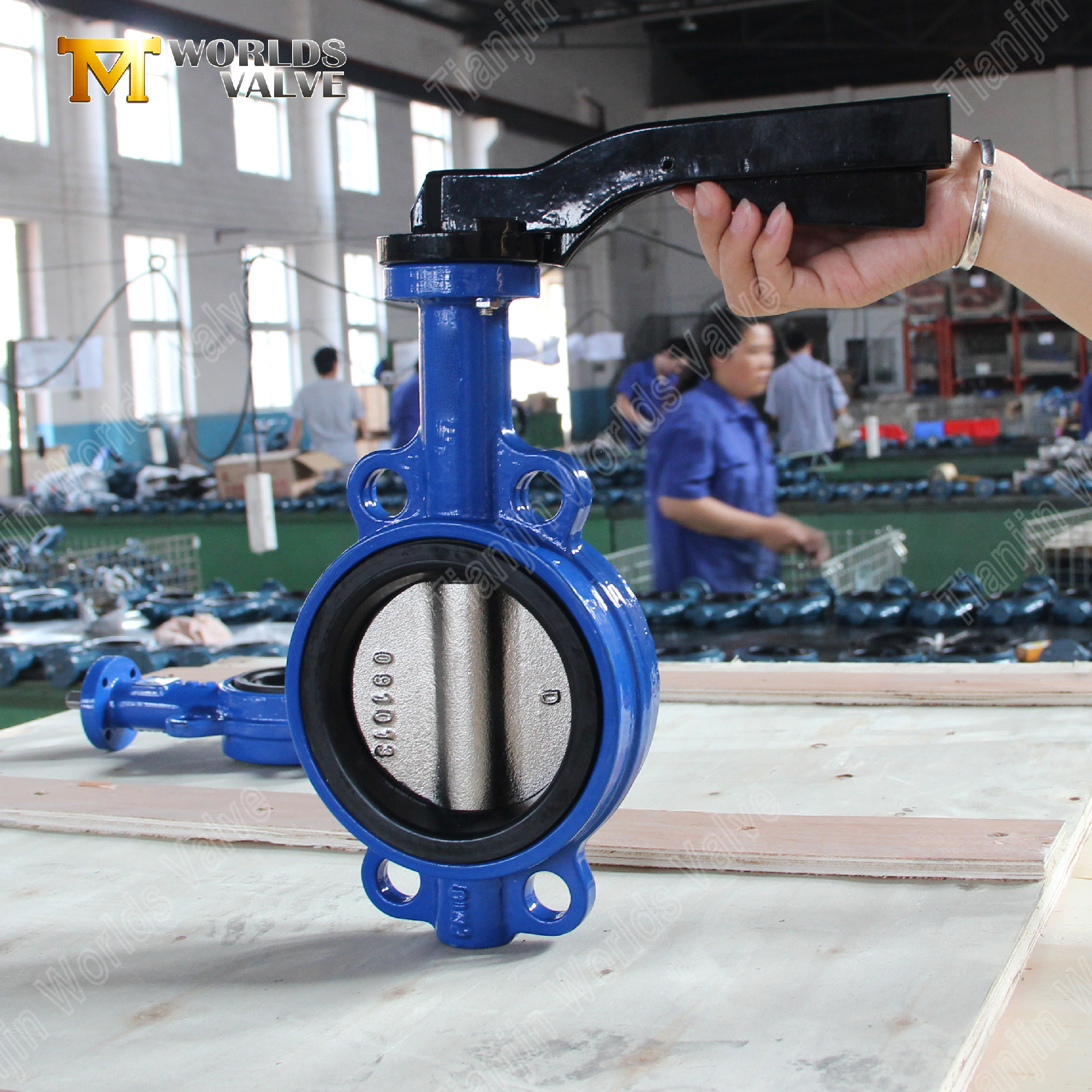

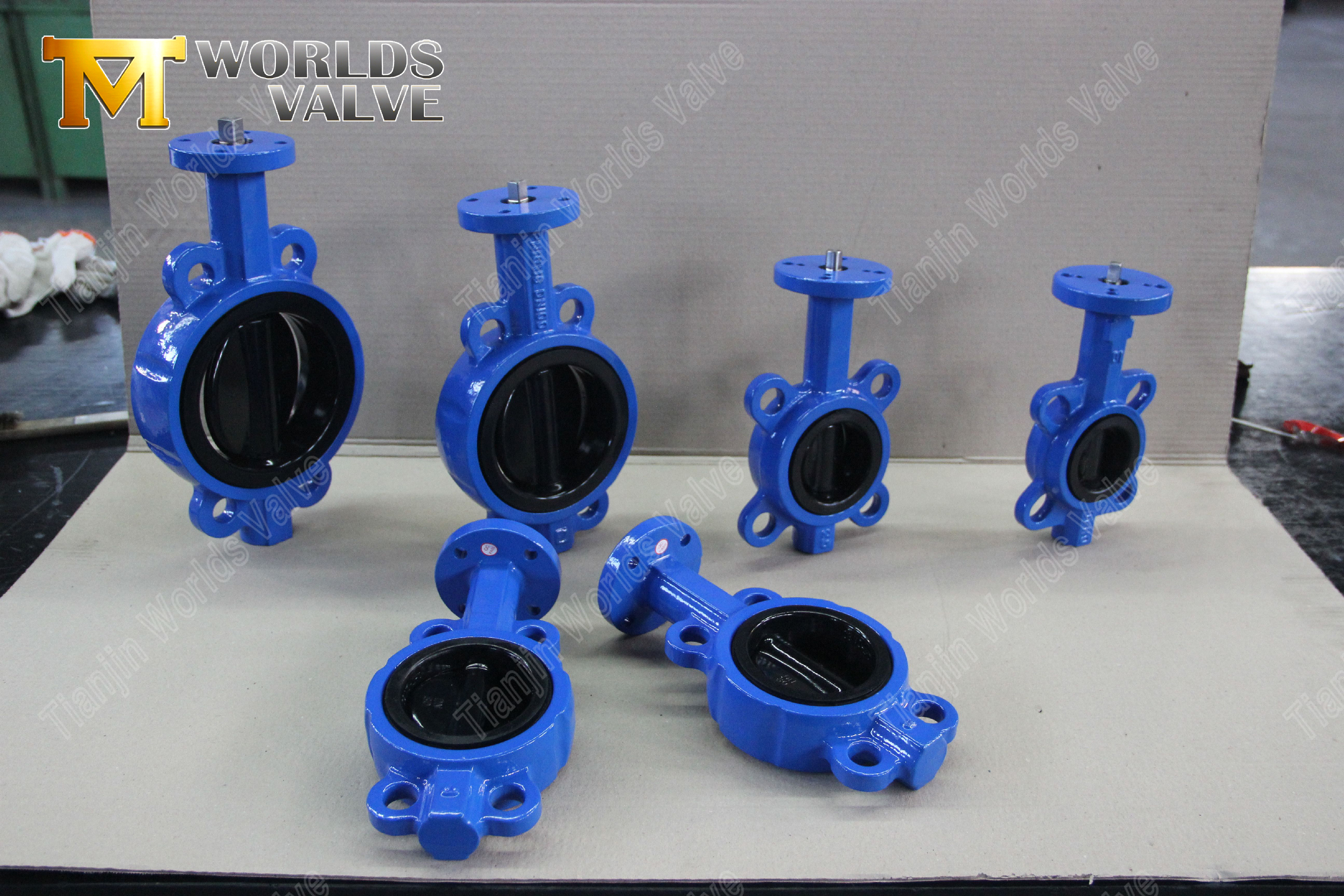

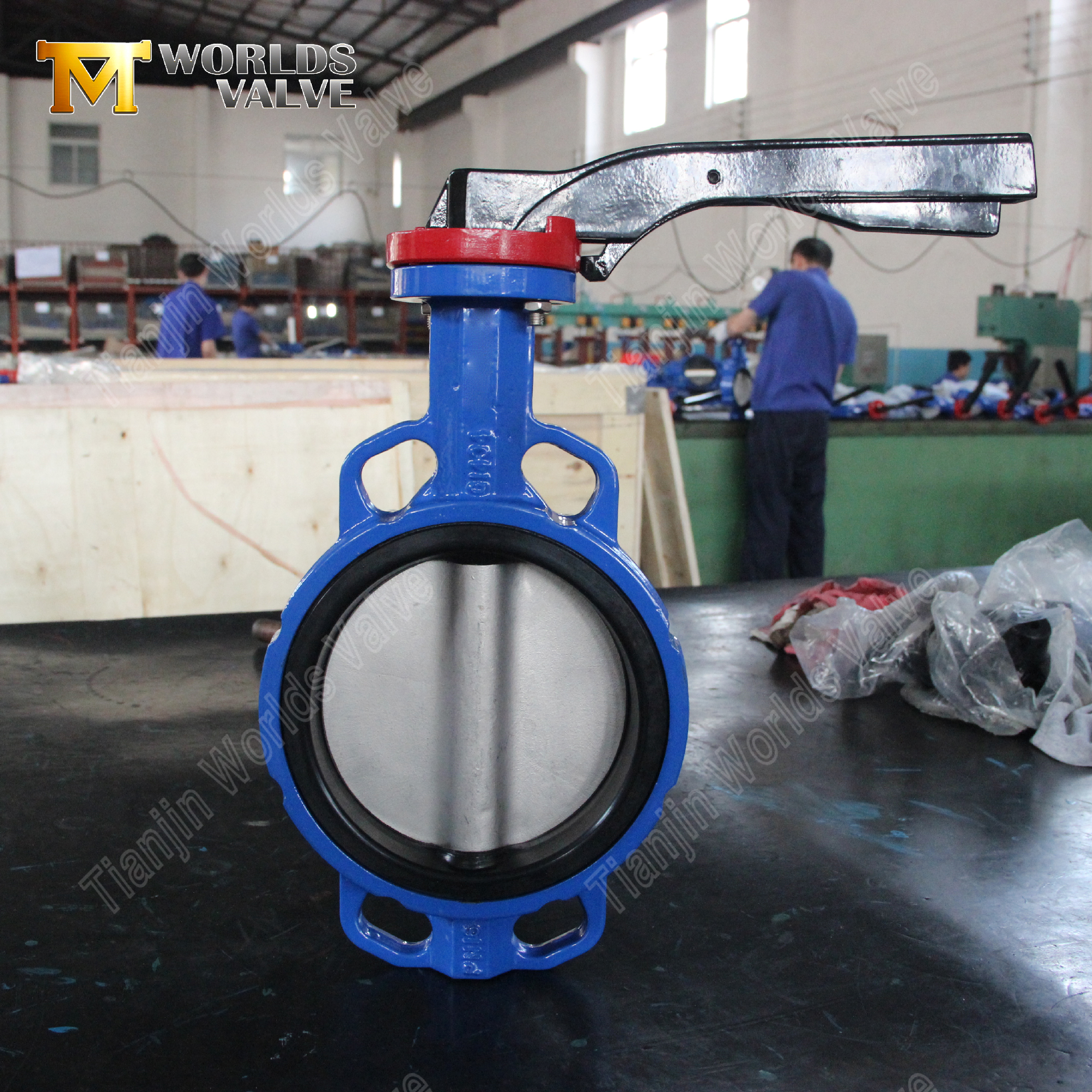

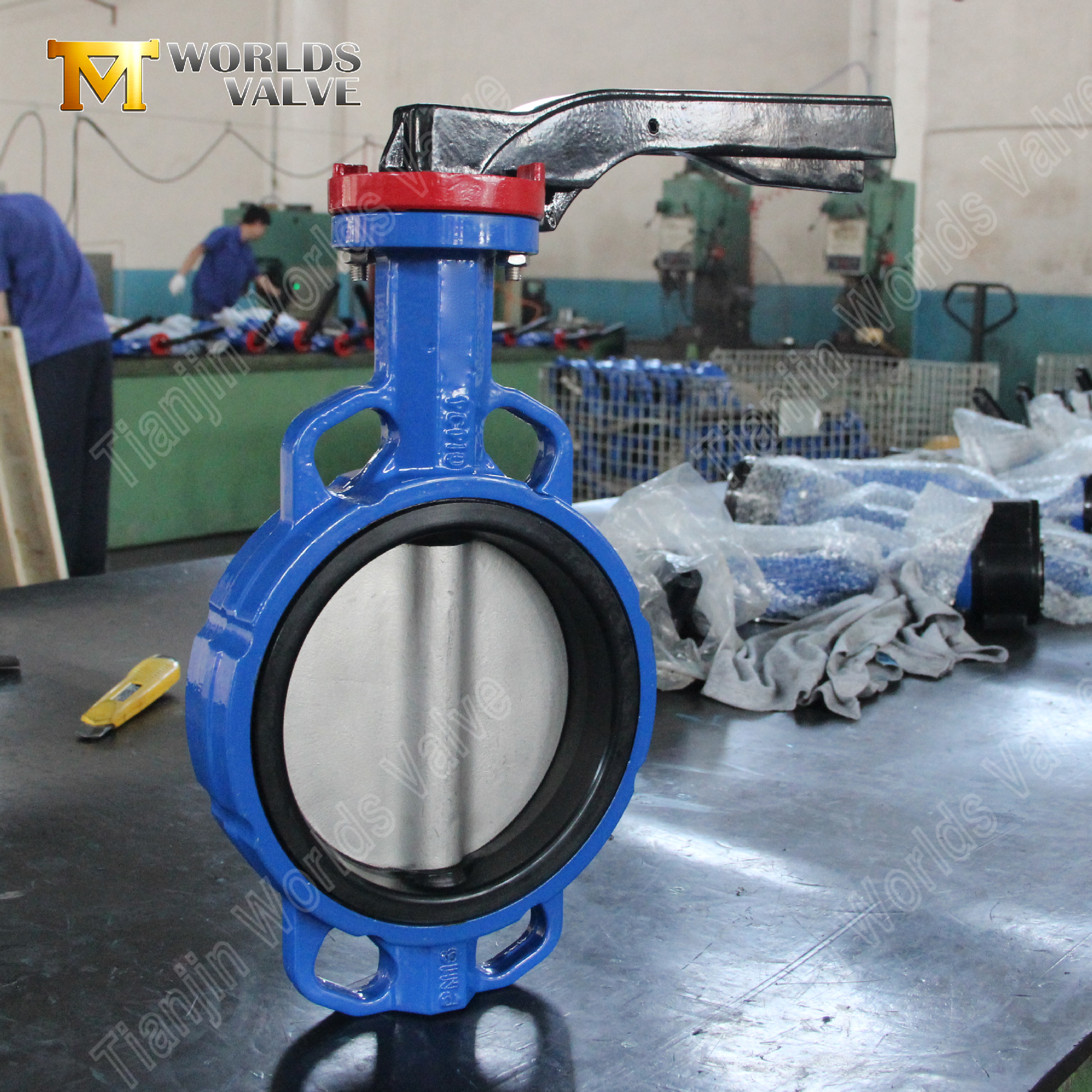

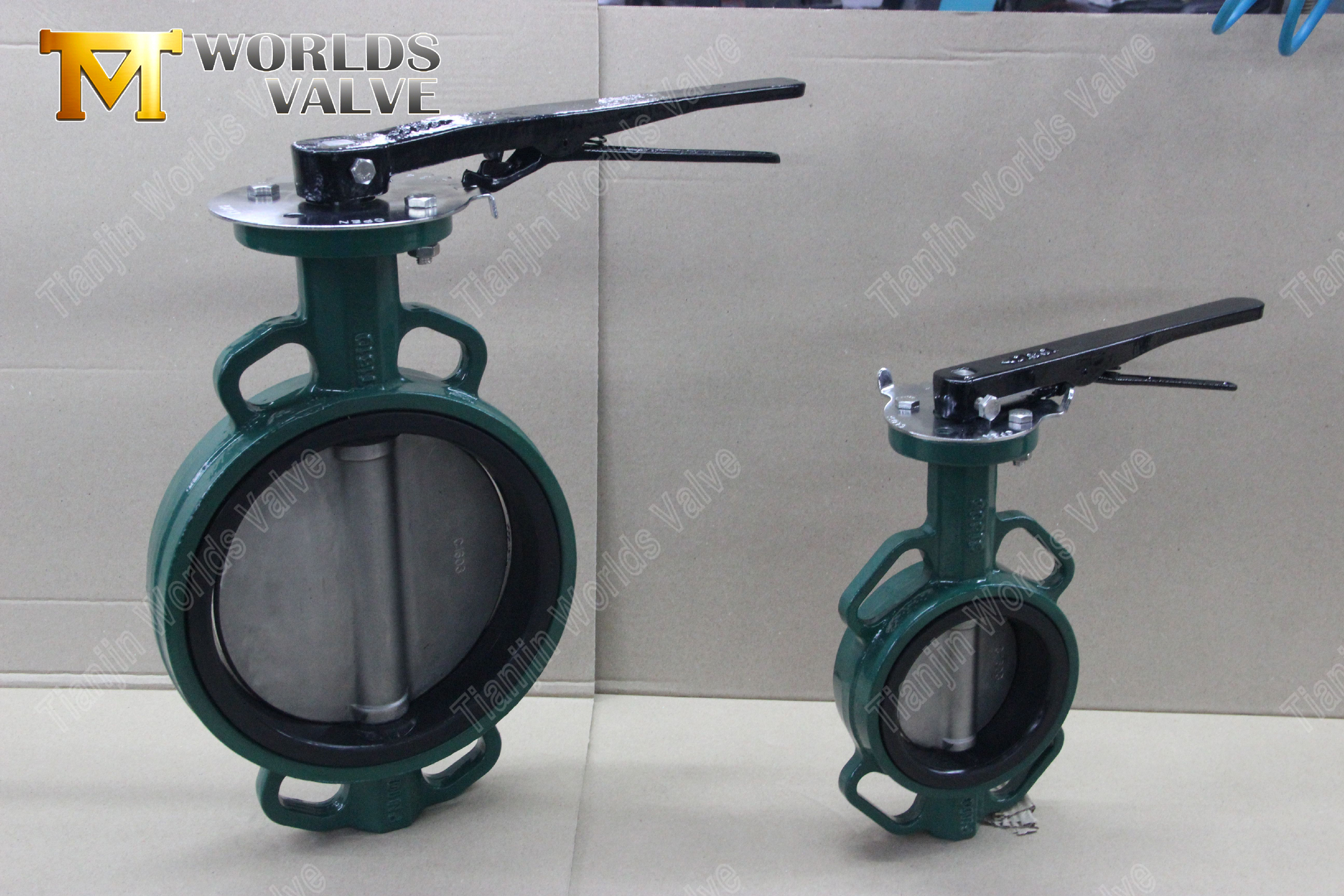

صمام فراشة ويفر قابل للتخصيص بمقبض من الألومنيوم ومقعد مرن | التركيز على تصنيع المعدات الأصلية
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
CBF02-TA01-تحميل دليل التشغيل والصيانة
1. مقبض ألومنيوم خفيف الوزن ومتين لتشغيل فعال
مصمم للتحكم اليدوي سهل الاستخدام في التطبيقات القياسية.
بيئة العمل والوزن الأمثل: يوفر **المقبض المصنوع من سبائك الألومنيوم** نسبة قوة إلى وزن ممتازة، مما يضمن التشغيل القوي مع سهولة وراحة التعامل معه، مما يقلل من إجهاد المشغل.
مقاومة للتآكل ودائم: يوفر الألومنيوم مقاومة طبيعية جيدة للتآكل في البيئات العامة. بالنسبة للظروف القاسية، تتوفر مواد مقبض بديلة (مثل الفولاذ المطلي بالإيبوكسي أو الفولاذ المقاوم للصدأ) عند الطلب.
إشارة مرئية واضحة: يعمل المقبض كمؤشر موضع بديهي، موازي للأنبوب من أجل "الفتح" وعمودي من أجل "المغلق"، مما يتيح التحقق السريع والآمن من حالة الصمام.
2. ختم مقعد مرن موثوق به لإغلاق محكم
يضمن أداءً خاليًا من التسرب مع التركيز على القدرة على التكيف.
ختم محكم الفقاعة: يضمن الجمع بين القرص المصنوع بدقة و**مقعد المطاط الصناعي** القابل للضغط (EPDM/NBR القياسي) سلامة إغلاق ممتازة، مما يمنع التسرب الداخلي وفقدان الوسائط.
مرونة مادة المقعد: يوفر المقعد المرن القياسي أداءً ممتازًا للماء والهواء والزيوت. ومع ذلك، فإننا نقدم **مجموعة واسعة من مواد المقاعد البديلة** (مثل Viton/FKM للمواد الكيميائية، والسيليكون لدرجة الحرارة العالية/المنخفضة، أو PTFE للنقاء العالي) لتتوافق مع احتياجاتك الدقيقة لتوافق السوائل.
سهولة الصيانة والعمر الطويل: يوفر تصميم المقعد المرن تأثيرًا توسيديًا، مما يقلل من التآكل. غالبًا ما يمكن استبدال المقاعد البالية في الخط، مما يقلل من وقت التوقف عن العمل وتكلفة دورة الحياة.
3. بناء مواد قابلة للتكيف لتطبيقات متنوعة
تكمن القوة الحقيقية للصمام في قدرته على التصميم وفقًا لمواصفاتك.
خيارات مادة القرص: يوفر **القرص الفولاذي المقاوم للصدأ** (عادةً CF8/304 أو CF8M/316) مقاومة جيدة للتآكل. يمكننا توريد الأقراص المصنوعة من **الفولاذ المقاوم للصدأ المزدوج أو برونز الألومنيوم أو سبائك النيكل أو مع طبقات مختلفة (PFA، إيبوكسي)** لتحسين الأداء ضد التآكل أو التآكل أو مواد كيميائية محددة.

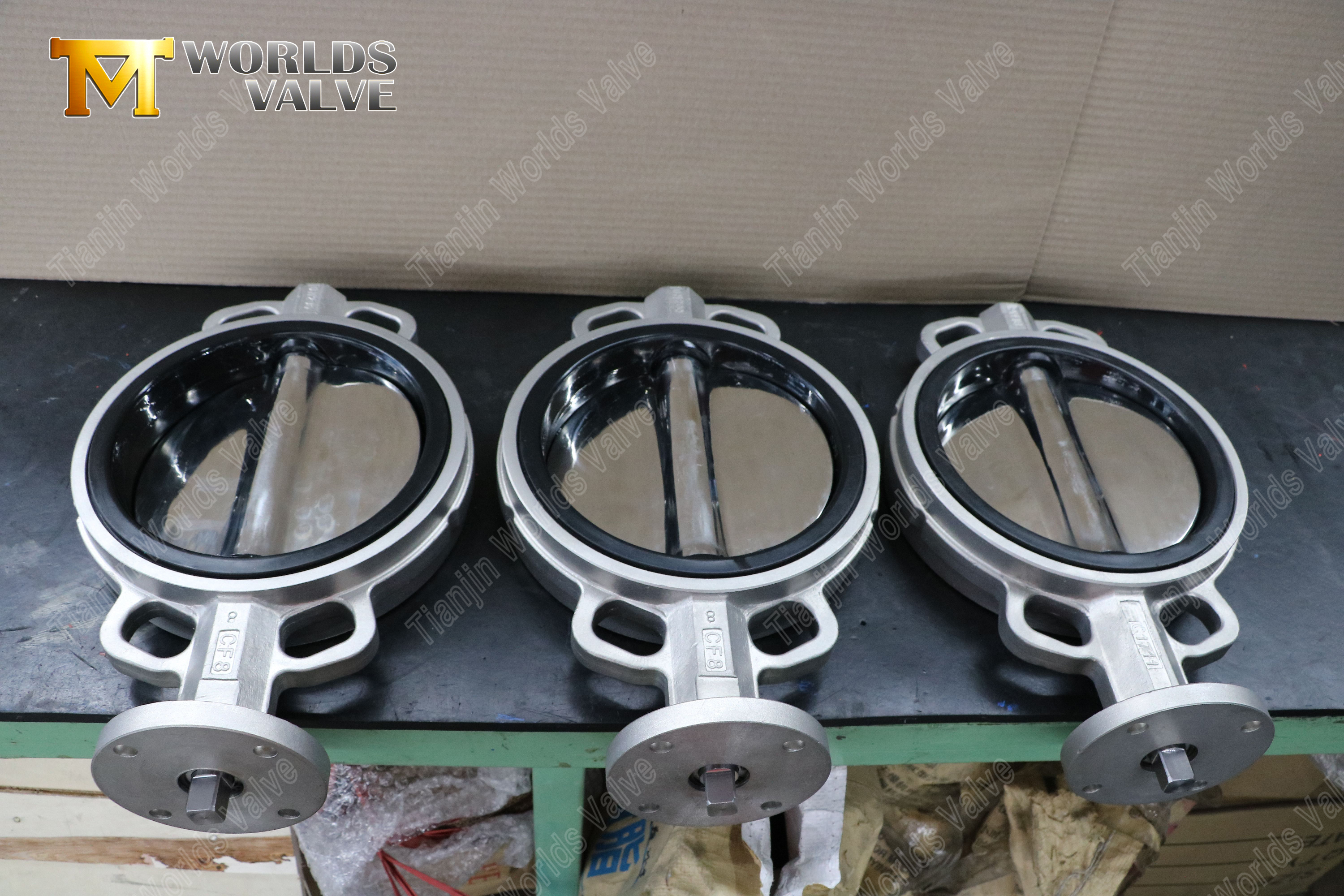

مرونة مواد الجسم: على الرغم من أن مادة جسم الصمام يتم توفيرها عادةً من الحديد المرن أو الفولاذ الكربوني مع الطلاءات، إلا أنه يمكن تخصيص **مادة جسم الصمام** لتشمل درجات مختلفة من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ (CF8 أو CF8M أو CF3M) أو السبائك الأخرى لتلبية متطلبات العمليات ومتطلبات التآكل.
الجذعية والسحابات مصممة: يمكن تحديد المواد الجذعية (على سبيل المثال، 304، 316، 17-4PH) وحزم التثبيت لضمان التوافق مع بيئة التشغيل ومنع التآكل الجلفاني.

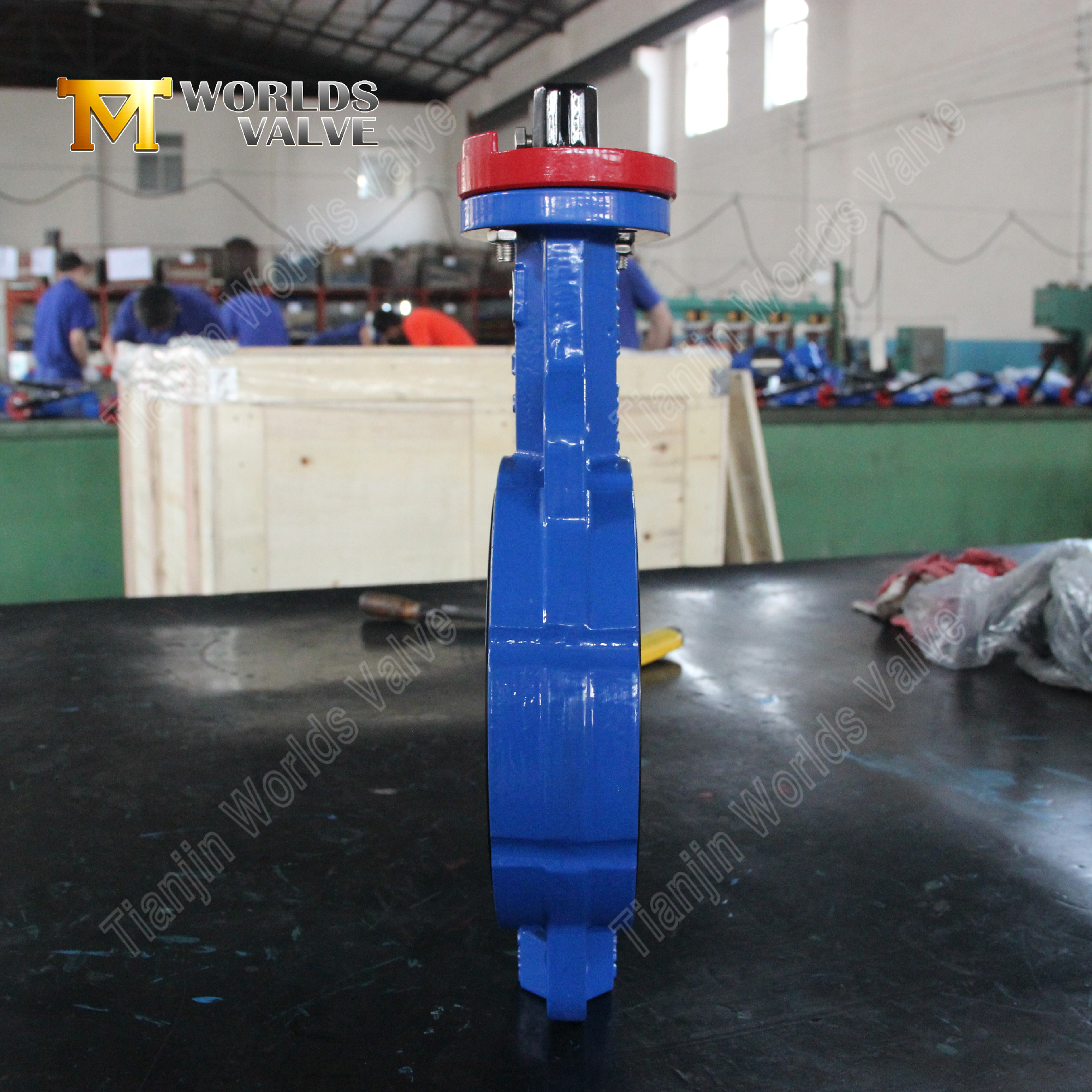

4. تصميم رقاقة مدمج وفعال من حيث التكلفة
يوفر فوائد التثبيت والأداء العملي.
توفير المساحة والوزن: يتم تركيب الجسم على شكل رقاقة مباشرة بين شفتي خط الأنابيب باستخدام البراغي، مما يلغي الحاجة إلى الشفاه المصاحبة. وينتج عن ذلك تجميع أخف وزنًا وأكثر إحكاما، مما يقلل من متطلبات الدعم وتكلفة التركيب.
التركيب والصيانة المبسطة: التثبيت بسيط ومباشر، مما يوفر الوقت والجهد. يسمح التصميم بسهولة الإزالة للفحص أو استبدال المقعد دون تفكيك الأنابيب الرئيسية.

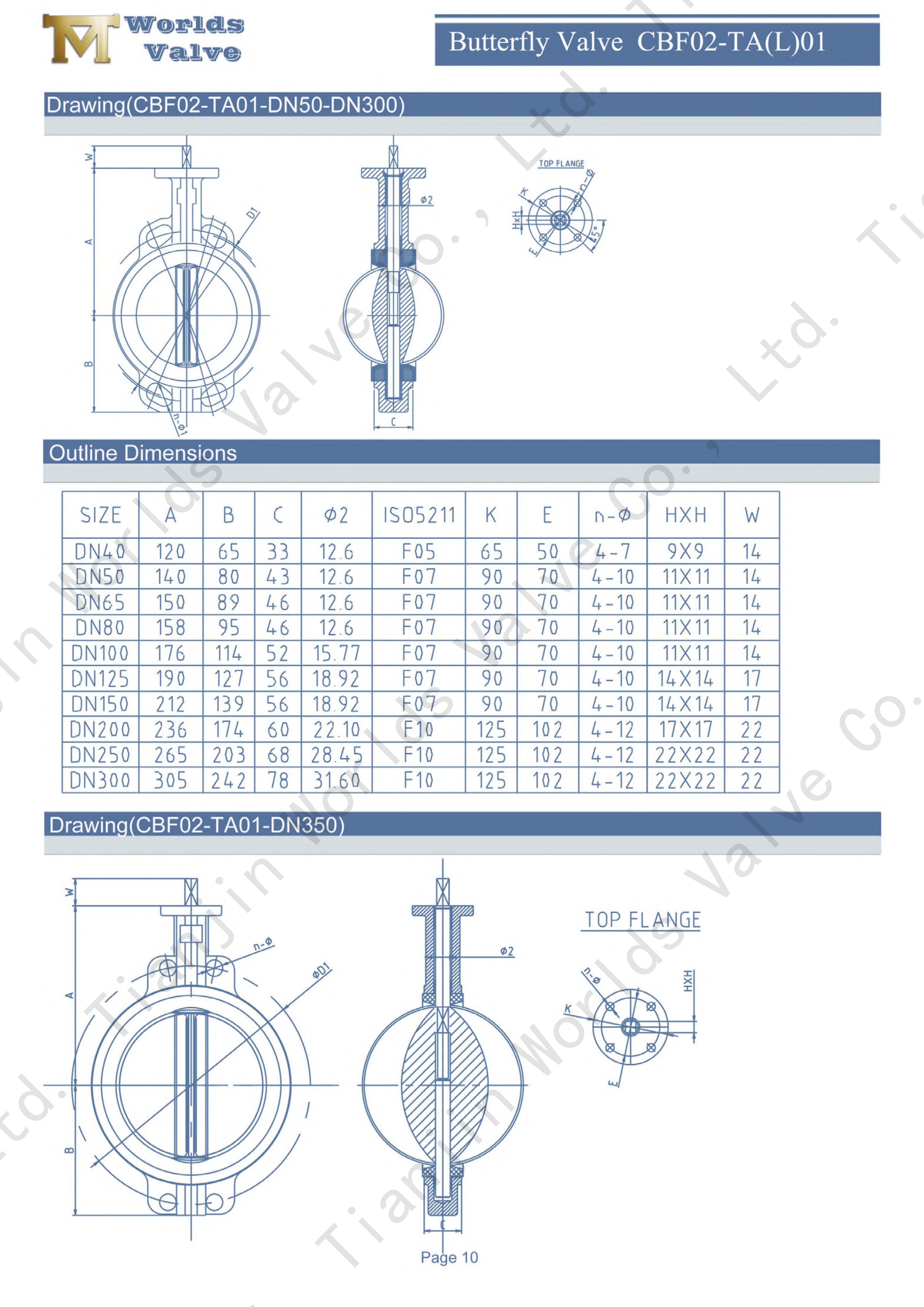

المعلمة | المواصفات |
نموذج | CBF02-TA01 |
الأحجام | DN50-DN1200 |
فئة الضغط | PN6/10/16/150LB/5K/10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
فلسفة التصميم حسب الطلب: نحن لسنا مجرد مورد كتالوج. نحن متخصصون في **خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي**، ونعمل معك **لتخصيص مواد الصمام وأبعاده وتقييمات الضغط ومعايير الاختبار** للتكامل بشكل مثالي مع نظامك أو خط إنتاجك.
تخصص علوم المواد: تكمن قوتنا في اختيار ومعالجة مجموعة المواد المناسبة لظروف الخدمة الخاصة بك، سواء كانت تطبيقات المياه القياسية أو العمليات شديدة التآكل/التآكل.
مؤسسة التصنيع المعتمدة: يضمن نظام إدارة الجودة ** الحاصل على شهادة ISO 9001 ** أن كل صمام مخصص، بدءًا من إمكانية تتبع المواد وحتى الاختبار النهائي، يتم إنتاجه بنفس الدقة والموثوقية.
دعم الامتثال العالمي: يمكننا توجيه الصمامات وتصنيعها لتلبية الشهادات الإقليمية والصناعية المطلوبة، مثل **CE/PED، أو UKCA، أو UL/FM، أو معايير العملاء المحددة**.
خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء: التكوين القياسي مع مقعد EPDM.
معالجة المياه: مخصصة باستخدام الطلاءات والأختام المعتمدة لمياه الشرب (WRAS/ACS).
المعالجة الكيميائية: مخصصة بمواد CF8M/PTFE أو سبائك لمقاومة التآكل.
المأكولات والمشروبات: مخصصة بأجسام SS مصقولة، وأختام متوافقة مع إدارة الغذاء والدواء.
البحرية والبحرية: مخصصة بأقراص برونزية من النيكل والألومنيوم ومواد مقاومة لمياه البحر.
هل لديك تطبيق قياسي أو خاص؟ الاتصال بنا مع الاحتياجات الخاصة بك. اسمح لفريقنا الهندسي بتقديم عرض أسعار وحلول مخصصة لمشروعك القادم.
