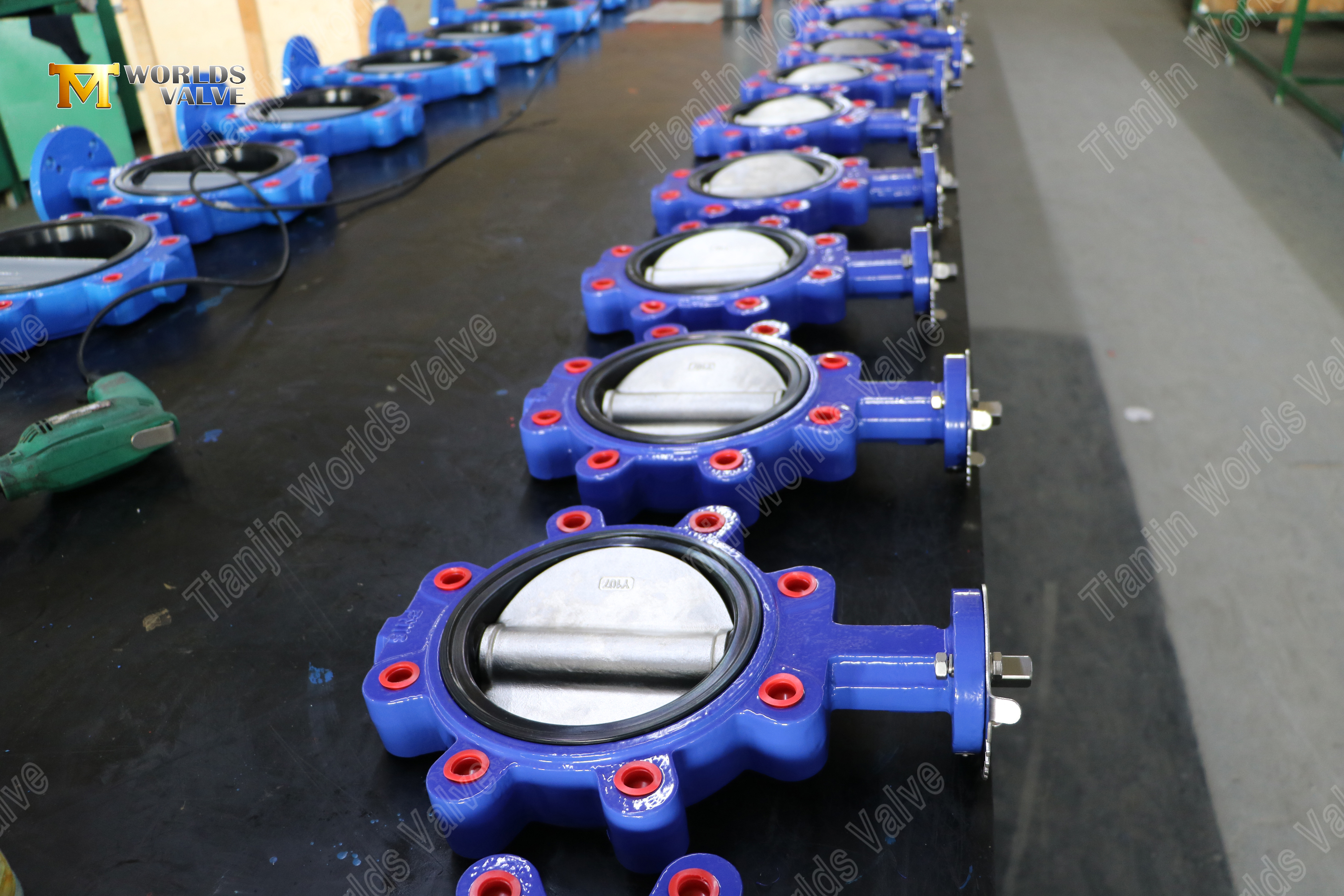

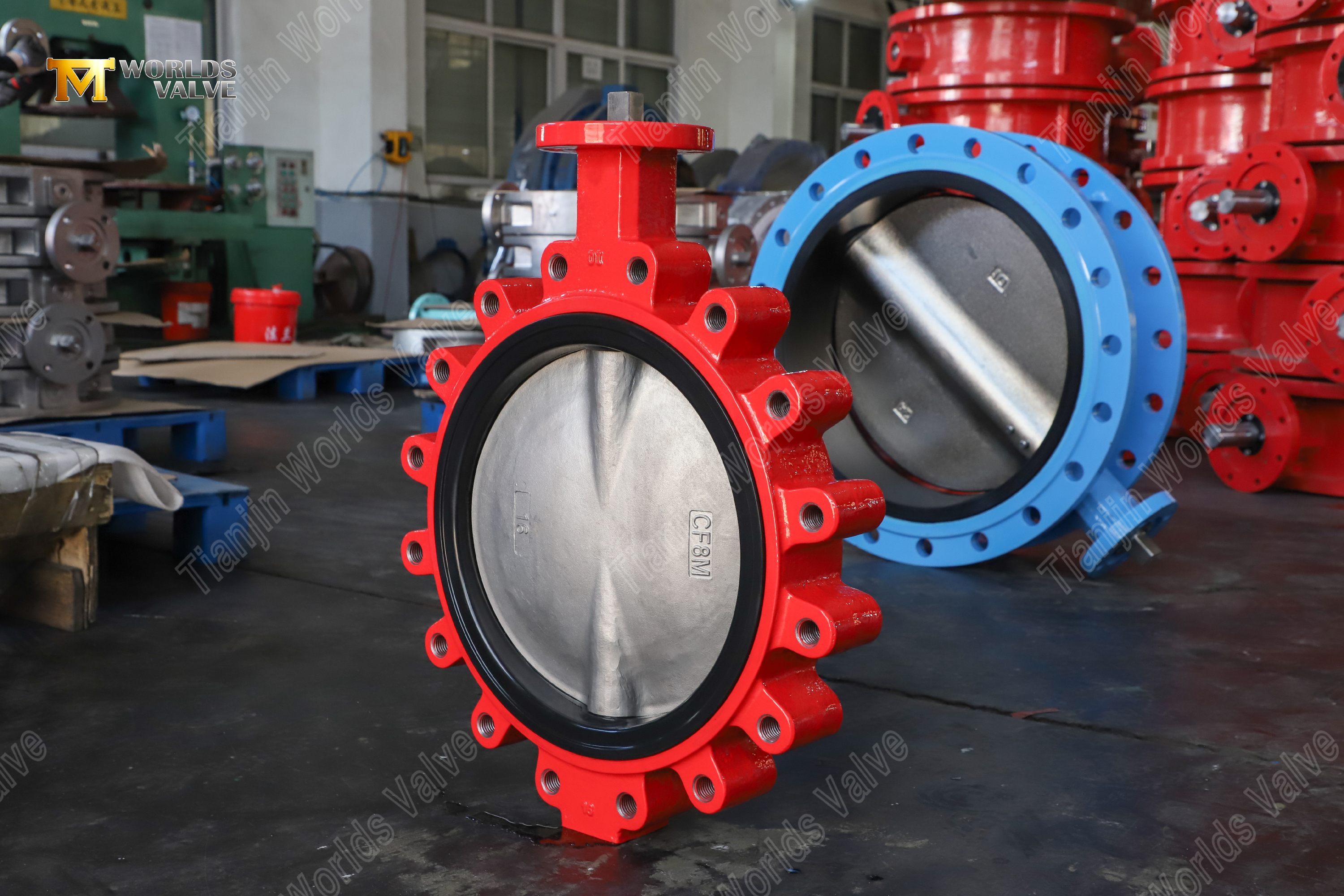

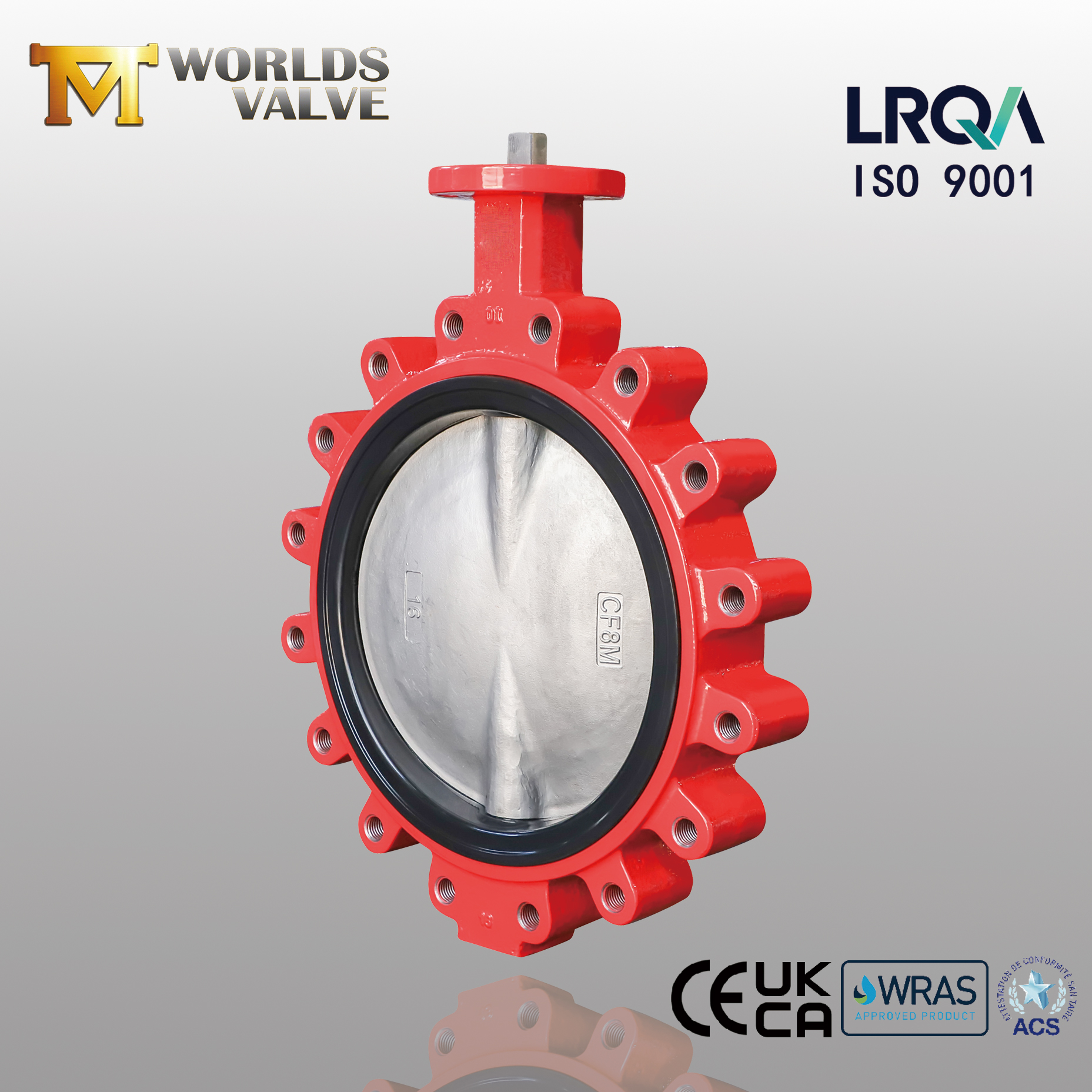

صمام فراشة من نوع العروة مع مقعد EPDM قابل للاستبدال | قرص DI Body CF8M | مورد تصنيع المعدات الأصلية

مقدمة:

شركة تيانجين وورلدز فالف المحدودة – الشركة المصنعة المعتمدة ISO 9001 و CE و UKCA و WRAS

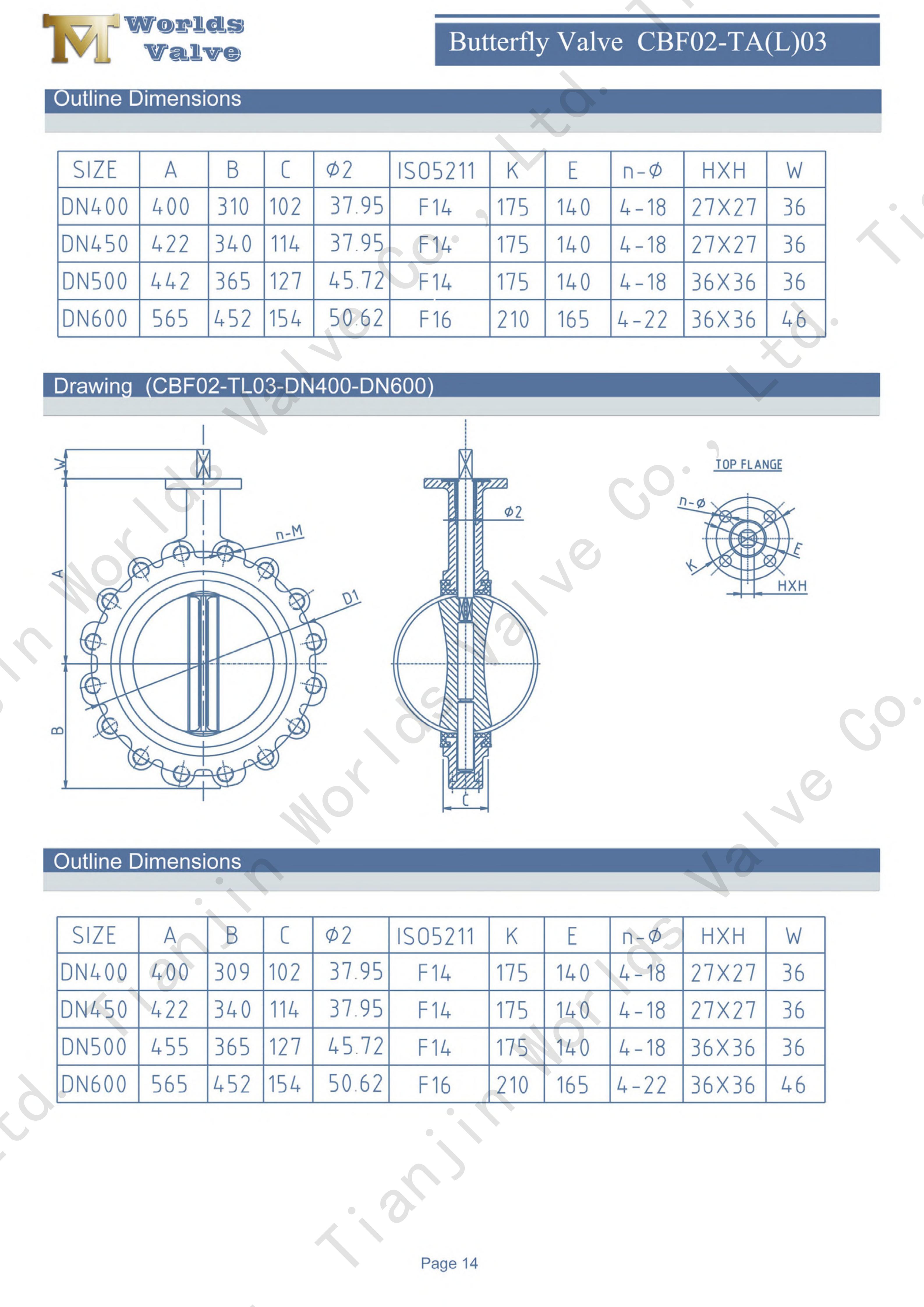

CBF02-TL03-تحميل دليل التشغيل والصيانة

الميزات والمزايا الرئيسية:

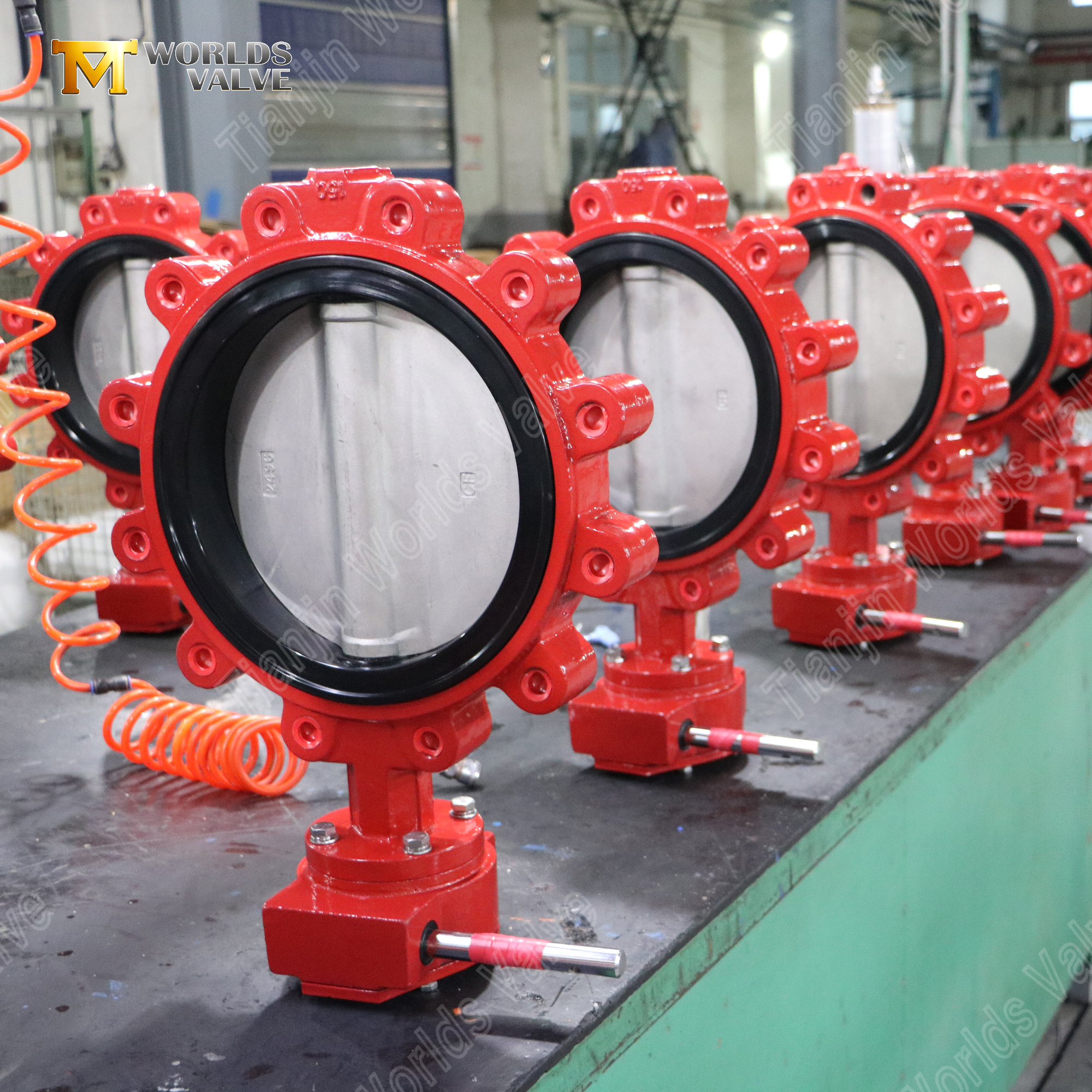

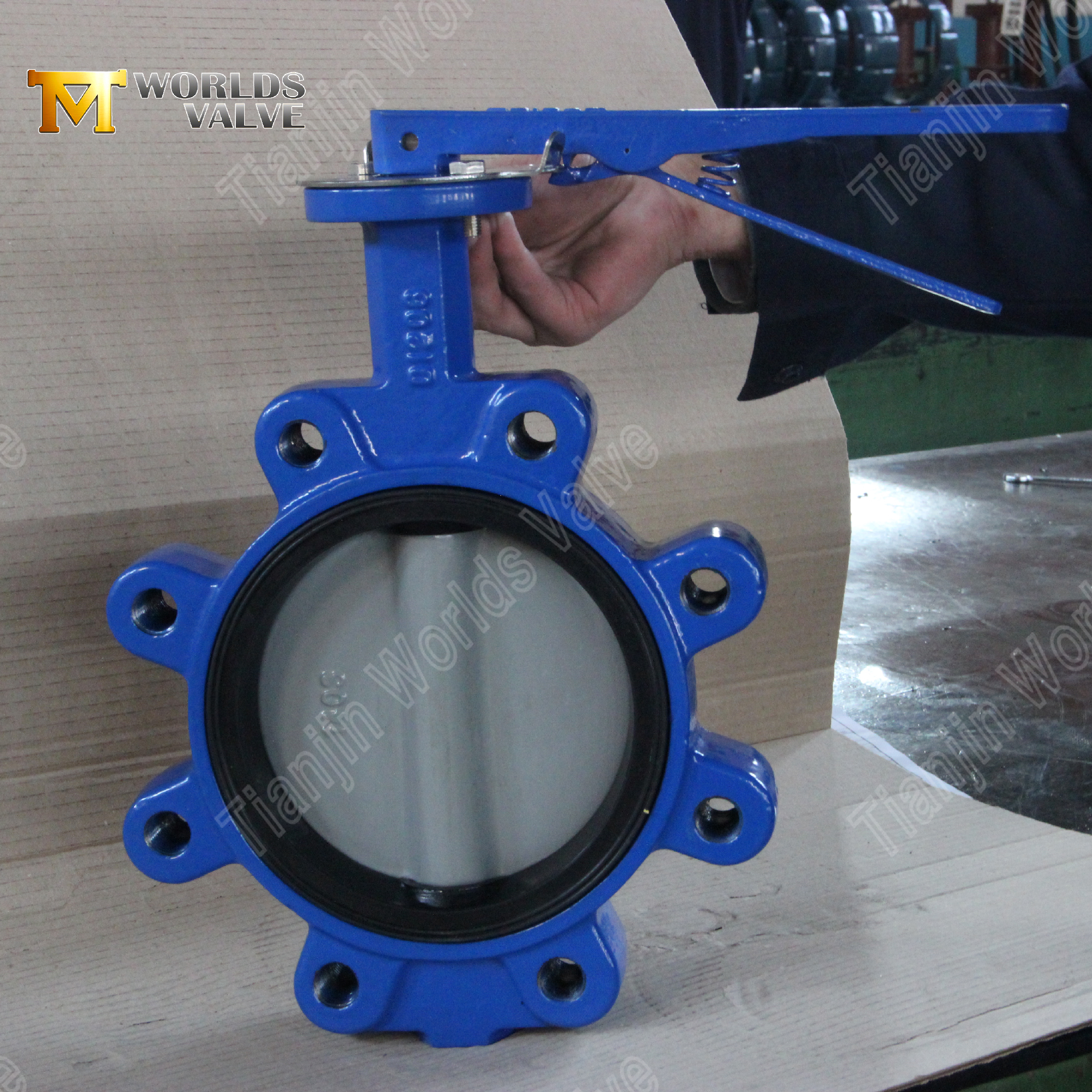

1. إمكانية الخدمة في طريق مسدود مع تصميم العروة الملولبة

تم تصميمه لتحقيق أقصى قدر من مرونة التثبيت وعزل النظام.

• خدمة نهاية الخط: تسمح العروات الملولبة المدمجة بربط الصمام مباشرة بشفة واحدة، مما يمكنه من العمل كنقطة عزل مسدودة دون الحاجة إلى اتصال شفة أسفل المصب.

• الصيانة المبسطة: على عكس صمامات الرقاقة التي تتطلب إيقاف تشغيل النظام بالكامل لإزالتها، يسمح تصميم العروة هذا بتفكيك جانب واحد من خط الأنابيب بينما يظل الصمام مثبتًا بشكل آمن على الجانب الآخر، مما يقلل من انقطاع التشغيل.

• التثبيت الآمن: يوفر التوصيل المثبت بمسامير ثباتًا ميكانيكيًا فائقًا، مما يجعله مناسبًا لتطبيقات الاهتزاز العالي والتركيبات الدائمة.

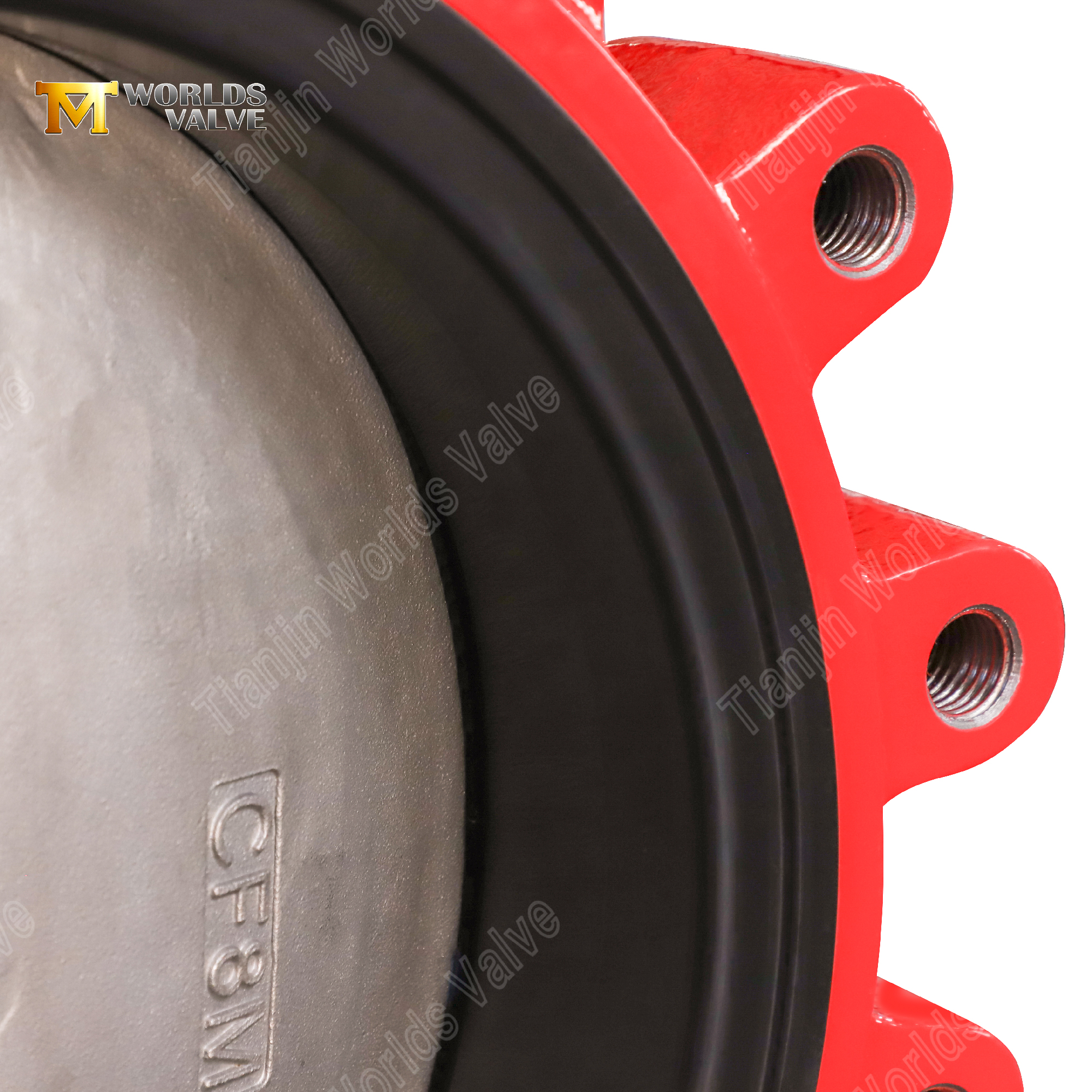

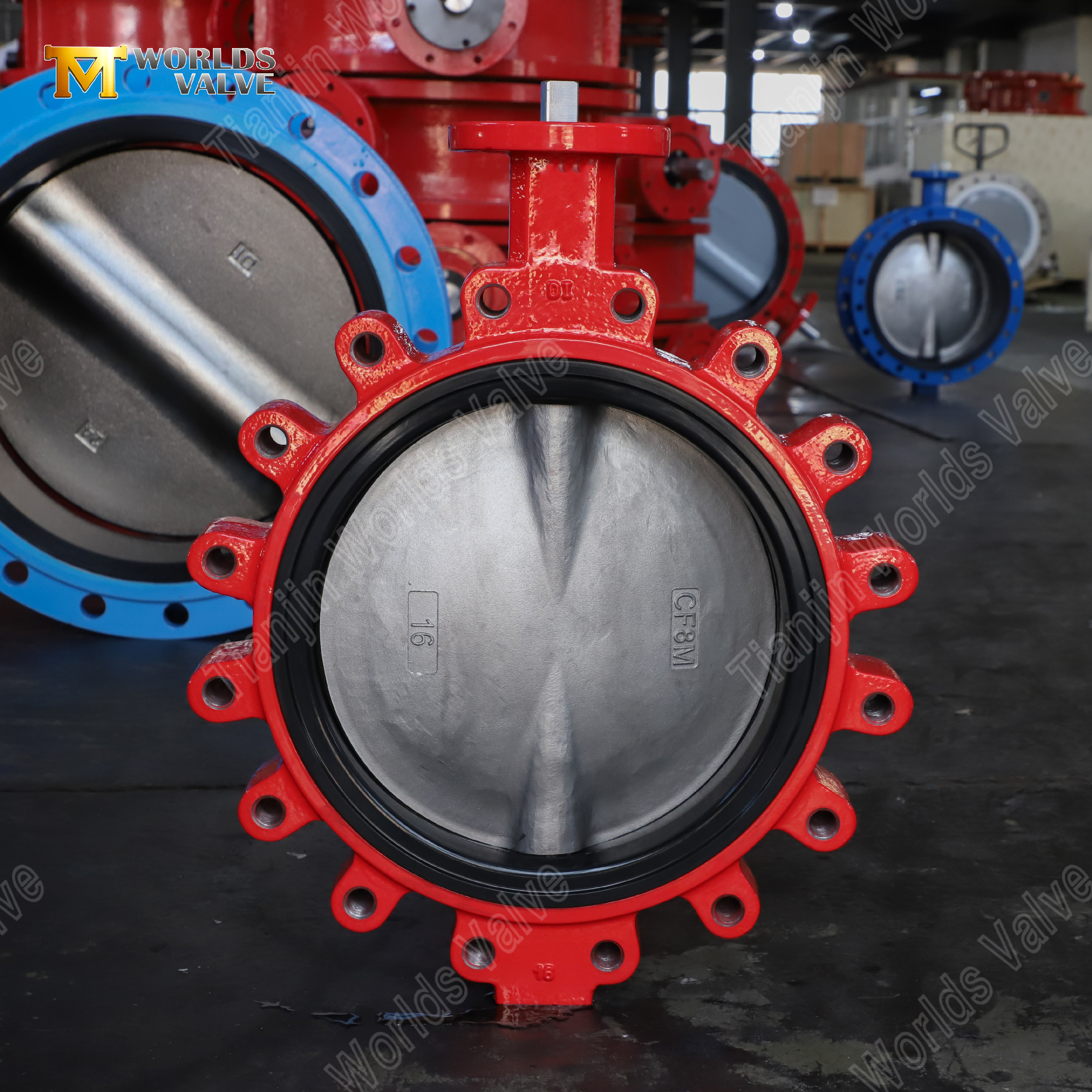

2. قرص ممتاز من الفولاذ المقاوم للصدأ CF8M لمقاومة التآكل

يتم اختيار مادة القرص خصيصًا لطول العمر في الوسائط كثيرة المتطلبات.

• حماية فائقة من التآكل: يوفر القرص المصنوع من الفولاذ المقاوم للصدأ CF8M (AISI 316) مقاومة ممتازة للتنقر والكلوريدات والتآكل العام في الماء ومياه البحر والبيئات الكيميائية المعتدلة، متفوقًا على الدرجات القياسية 304.

• عمر الخدمة الممتد: تقاوم مادة القرص القوية التآكل الناتج عن الجسيمات العالقة وتحافظ على سلامة الختم على مدار دورات لا حصر لها.

• شهادة المواد: تتوفر إمكانية تتبع المواد بالكامل وشهادات اختبار المطحنة عند الطلب.

3. مقعد مطاطي قابل للاستبدال لصيانة فعالة من حيث التكلفة

تم تصميمه مع إمكانية الخدمة كمبدأ أساسي.

• استبدال سهل: تم تصميم المقعد المطاطي EPDM للاستبدال الميداني المباشر بدون أدوات خاصة أو خدمة المصنع، مما يسمح باستعادة سريعة لأداء الختم المحكم الفقاعي.

• إغلاق محكم الفقاعة: يتوافق المقعد المرن مع سطح القرص، مما يوفر إيقاف تشغيل موثوقًا من الدرجة السادسة ويمنع التسرب في التطبيقات المهمة.

• توافق الوسائط: يوفر EPDM مقاومة ممتازة للماء والبخار والعوامل الجوية ومجموعة واسعة من المواد الكيميائية ضمن نطاق درجات الحرارة (-20 درجة مئوية إلى +120 درجة مئوية).

4. هيكل قوي من حديد الدكتايل

بنيت على أساس من القوة والموثوقية.

• مواد عالية القوة: جسم الصمام مصبوب من حديد الدكتايل GGG40/500-7، مما يوفر قوة شد استثنائية، ومقاومة للصدمات، ومتانة مقارنة ببدائل الحديد الرمادي.

• طلاء الحماية من التآكل: الجسم محمي بطبقة إيبوكسي متينة، مما يوفر حاجزًا إضافيًا ضد التآكل الجوي والمدفن.

• الشفاه العروة المتكاملة: تم تصنيع العروات الملولبة المصبوبة بدقة لضمان محاذاة دقيقة للمسامير واتصالات مانعة للتسرب.

5. الحجم الشامل ونطاق الضغط

حل كامل لمتطلبات خطوط الأنابيب المتنوعة.

• نطاق واسع الحجم: متوفر من DN50 إلى DN1200 (2" إلى 48")، ويغطي الأقطار المحددة الأكثر شيوعًا للتطبيقات الصناعية والبلدية.

• تقييمات الضغط: التكوينات القياسية PN10/PN16 والفئة 125/150، مع خيارات الضغط العالي المتاحة عند الطلب.

• نطاق درجة الحرارة: مناسب لدرجات حرارة التشغيل من -20 درجة مئوية إلى +120 درجة مئوية (مع مقعد EPDM)، ويستوعب معظم تطبيقات المياه والخدمات العامة.

قياسي:

لماذا تختار Tianjin Worlds Valve كشريك OEM الخاص بك؟

1. الخبرات المتخصصة في صمامات الفراشة العروة

باعتبارنا شركة مصنعة متخصصة لصمامات الفراشة، فإننا نمتلك فهمًا عميقًا لتصميم الصمامات على شكل العروة، بما في ذلك إدخالات العروة الملولبة الهامة وأدائها في تطبيقات الخدمة ذات النهاية المسدودة. يضمن فريقنا الهندسي تصنيعًا دقيقًا وجودة متسقة عبر كل دفعة إنتاج.

2. مرونة OEM/ODM للمتطلبات الخاصة بالمشروع

نحن نقدم تخصيصًا واسع النطاق لتلبية مواصفاتك الدقيقة:

مواد القرص البديلة (CF8، برونز الألومنيوم، دوبلكس)

اللدائن المرنة للمقاعد الخاصة (NBR، Viton، السيليكون)

حفر شفة مخصصة (ANSI، DIN، JIS، BS)

إعداد تركيب المحرك (كهربائي أو هوائي)

طلاءات خاصة وألوان إيبوكسي

التغليف المخصص ووضع العلامات ووثائق التصدير

3. ضمان الجودة المعتمد

منشأة التصنيع لدينا هي شهادة الأيزو 9001، ومنتجاتنا مصممة لتلبية المعايير الدولية:

علامة CE للامتثال للسوق الأوروبية

معتمد من UKCA لمنتجات البناء في المملكة المتحدة

تمت الموافقة على WRAS متاح لتطبيقات مياه الشرب

ACS متاح للامتثال الصحي الفرنسي

4. الاختبار والتوثيق الشامل

يخضع كل صمام لاختبارات صارمة وفقًا للمعايير الدولية:

اختبارات تسرب الهيكل والمقعد وفقًا للمواصفة EN 12266-1 / API 598

شهادة المواد وتقارير اختبار مطحنة

شهادات اختبار الضغط

وثائق التتبع

5. خبرة التصدير العالمية

مع عقود من الخبرة في التصدير إلى أكثر من 50 دولة، فإننا نقدم:

تنسيق لوجستي وشحن موثوق

وثائق التصدير المهنية

دعم فني متعدد اللغات

فهم متطلبات المشروع الدولي

التطبيقات النموذجية:

• معالجة المياه: عزل المضخات، أنظمة الترشيح، خطوط جرعات المواد الكيميائية، دوائر الغسيل العكسي

• إمدادات المياه البلدية: شبكات التوزيع، محطات خفض الضغط، منافذ الخزانات

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): دوائر المياه المبردة، أبراج التبريد، أنظمة التدفئة، عزل المضخات

• المعالجة الصناعية: معالجة المياه، دوائر التبريد، خدمات المرافق العامة

• الحماية من الحرائق: عزل نظام الرش، شفط وتفريغ المضخة

• معالجة مياه الصرف الصحي: التحكم في التدفق، خطوط التهوية، معالجة الحمأة

• توليد الطاقة: أنظمة مياه التبريد، مياه الخدمة المساعدة

• التطبيقات البحرية: التبريد بمياه البحر، وأنظمة الصابورة (مع ترقيات المواد المناسبة)

الاستنتاج:

يوفر صمام الفراشة من نوع العروة مع مقعد EPDM القابل للاستبدال من شركة Tianjin Worlds Valve Co., Ltd. مزيجًا مثاليًا من مرونة التثبيت واقتصاد الصيانة والأداء الموثوق. عندما يتطلب مشروعك صمام فراشة ذو عروة عالي الجودة وقابل للتخصيص ومدعومًا بتصنيع معتمد وعقود من الخبرة في التصدير - اختر Tianjin Worlds Valve Co., Ltd.اتصل بنا اليوم للحصول على المواصفات الفنية أو وثائق الشهادة أو عرض أسعار مخصص لمتطلبات التطبيق المحددة الخاصة بك.
