CBF02-TU03V
OEM | ODM | WDS
| الكمية: | |
|---|---|

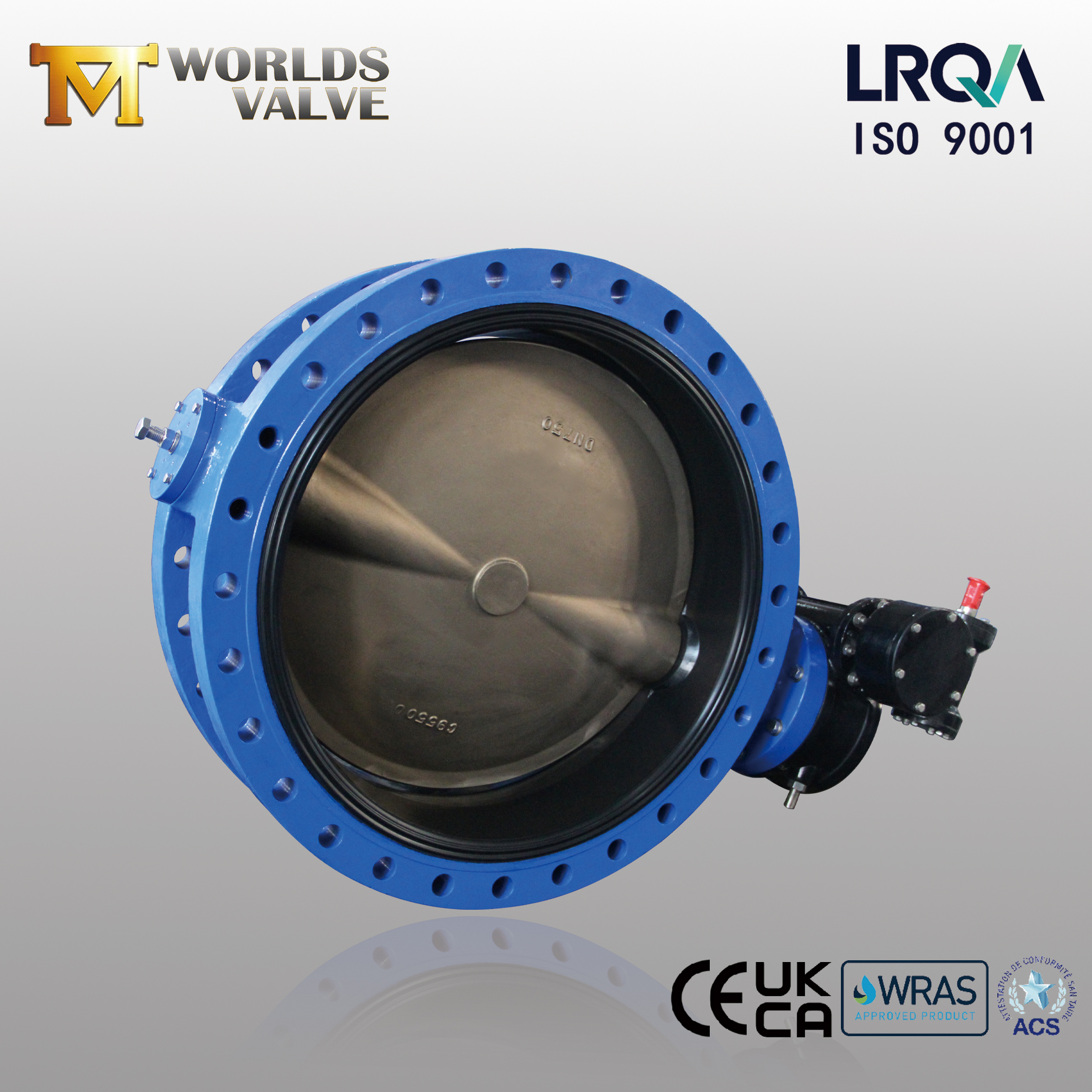

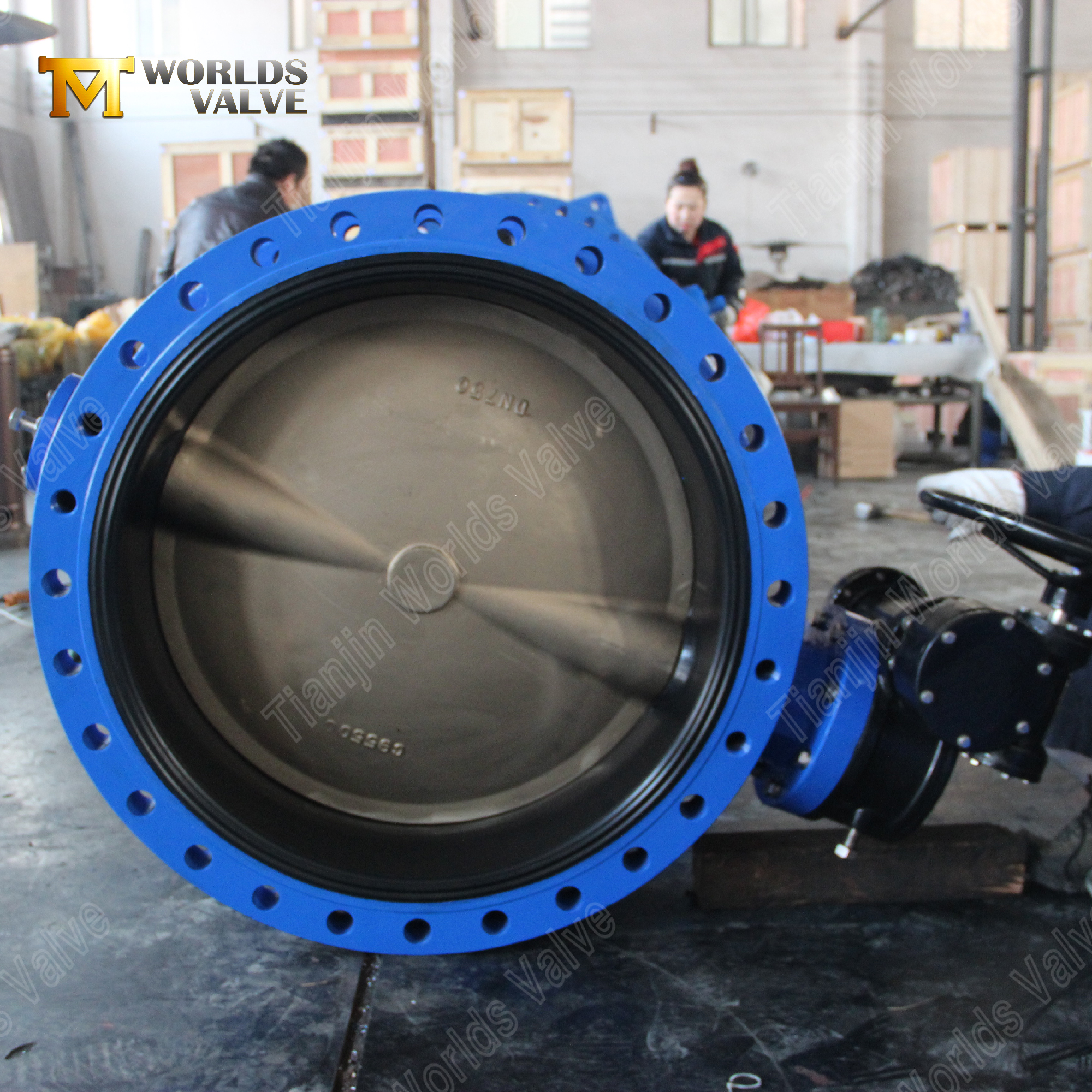

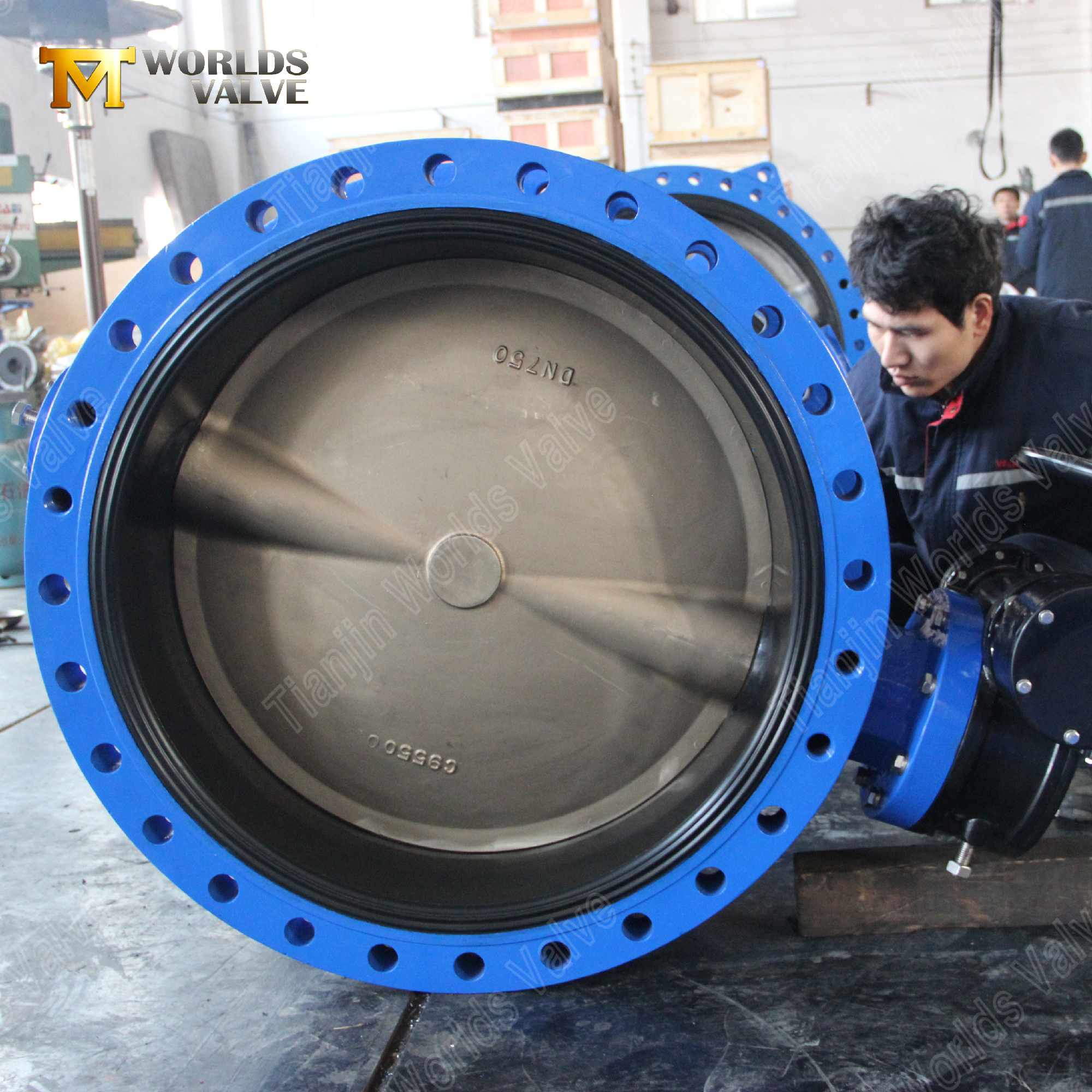

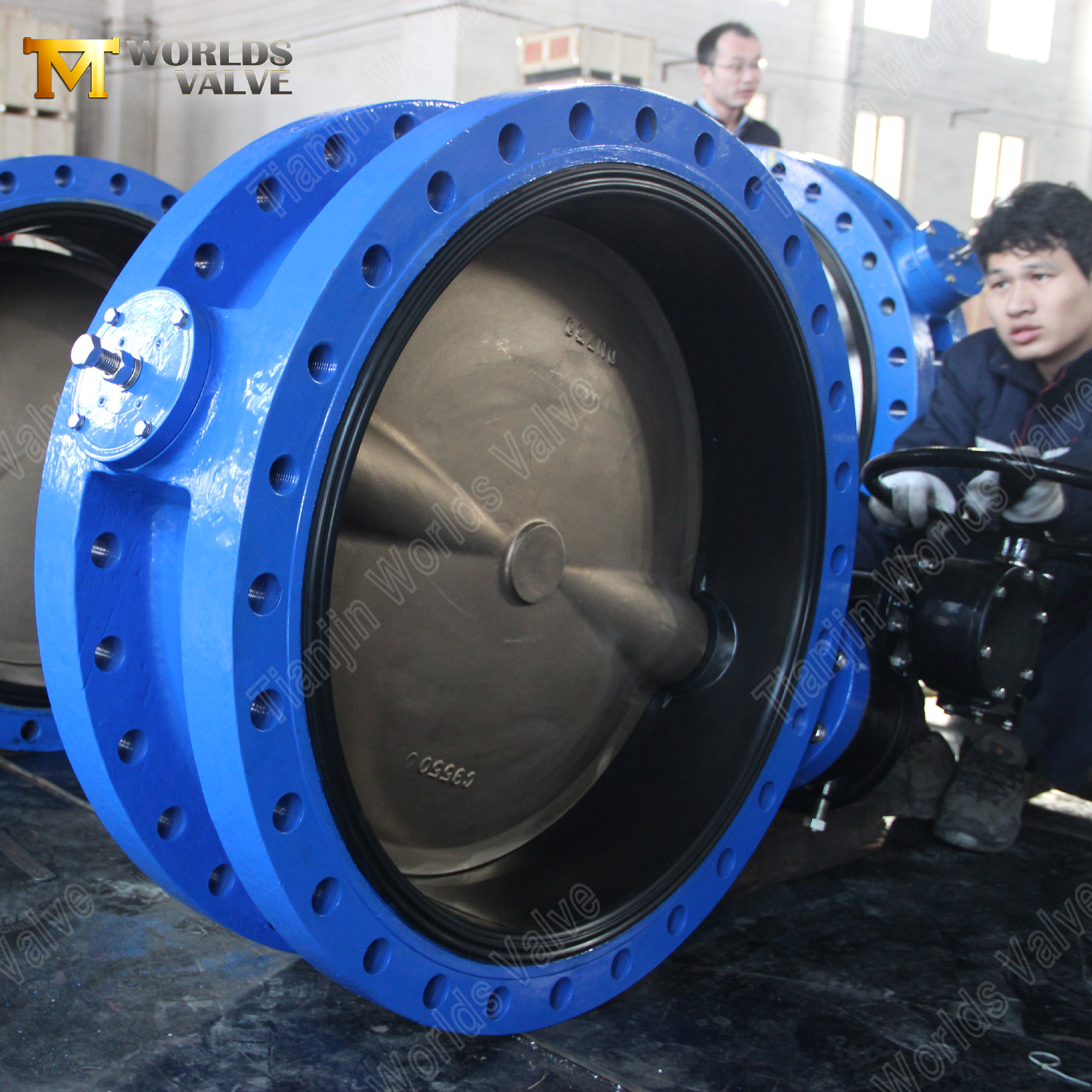

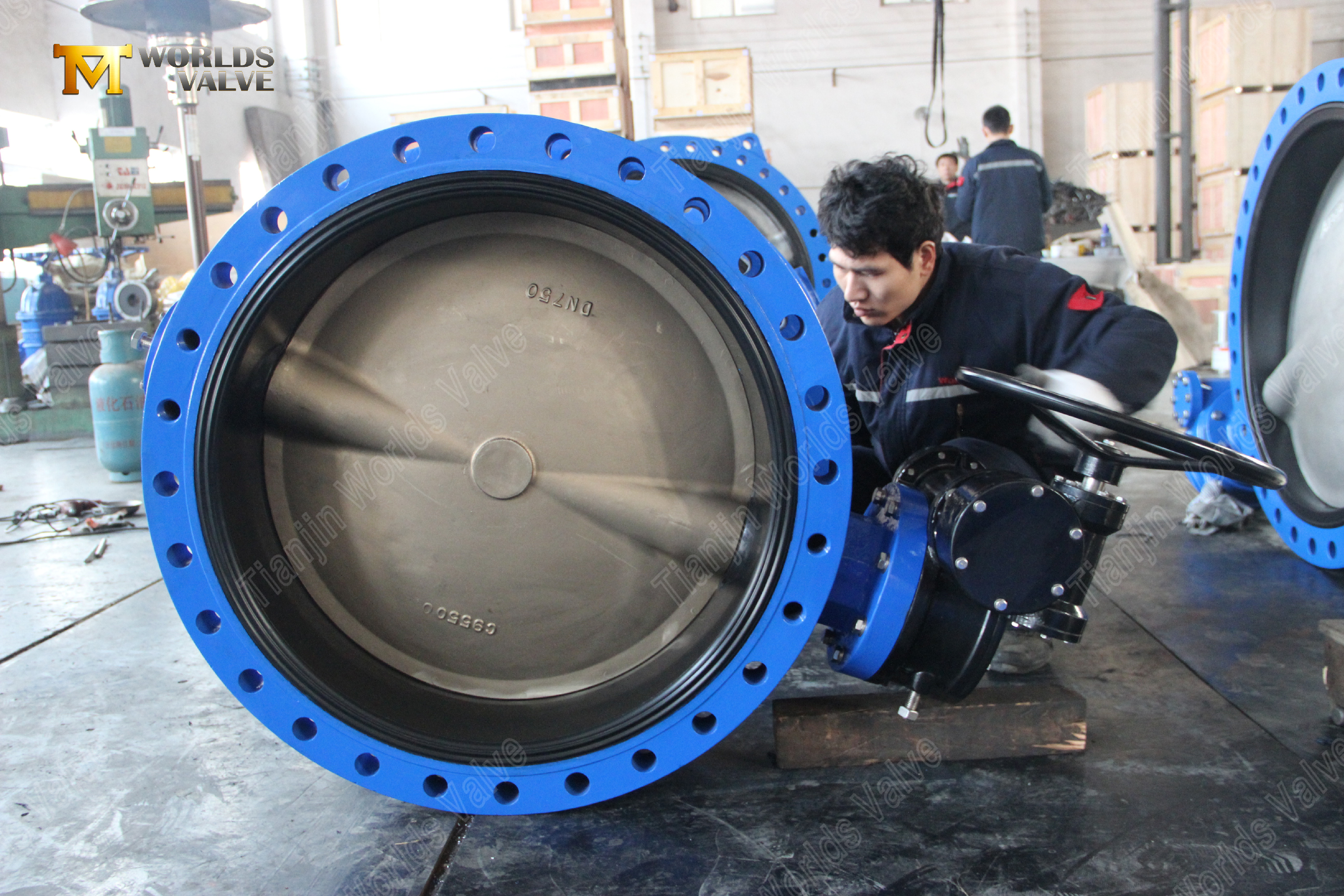

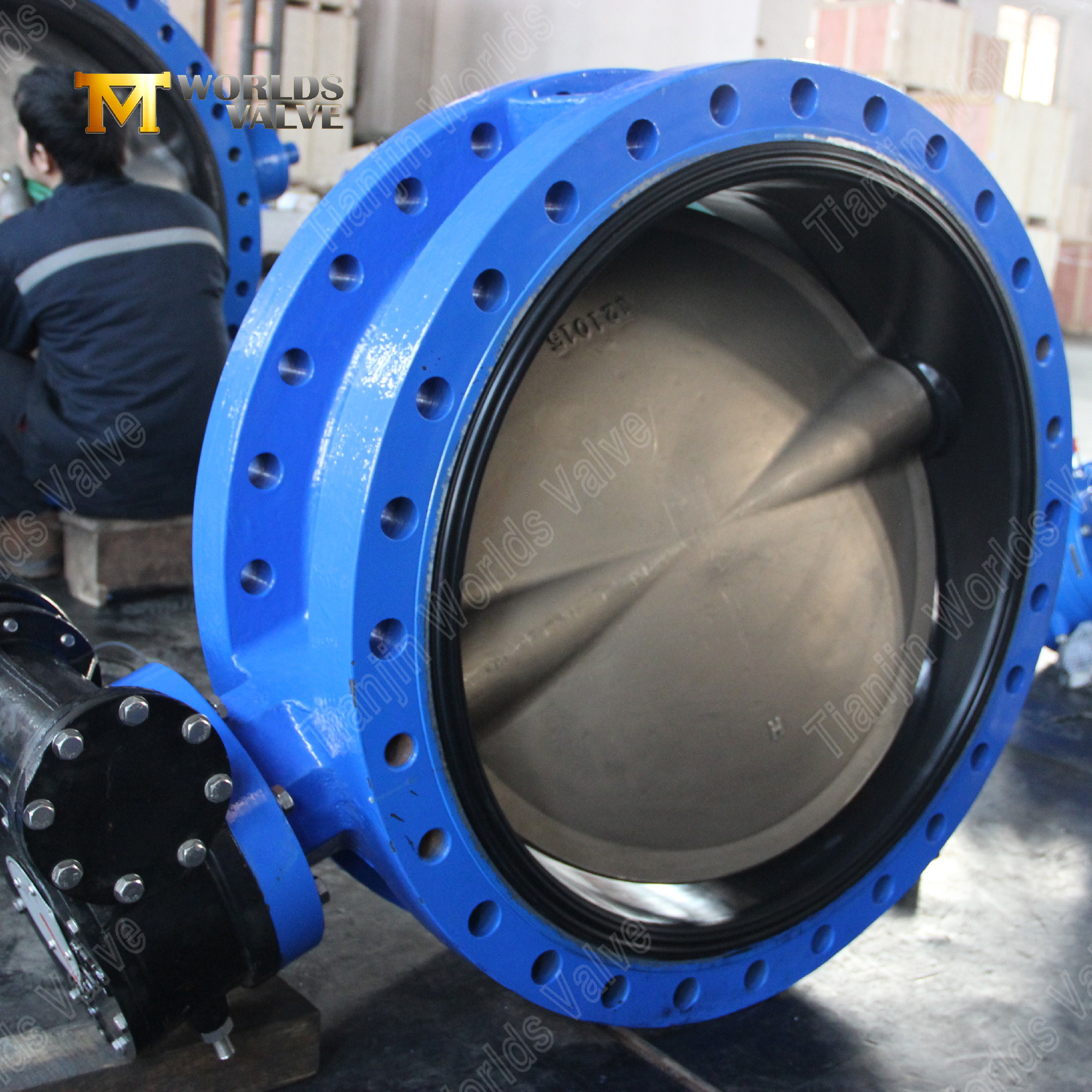

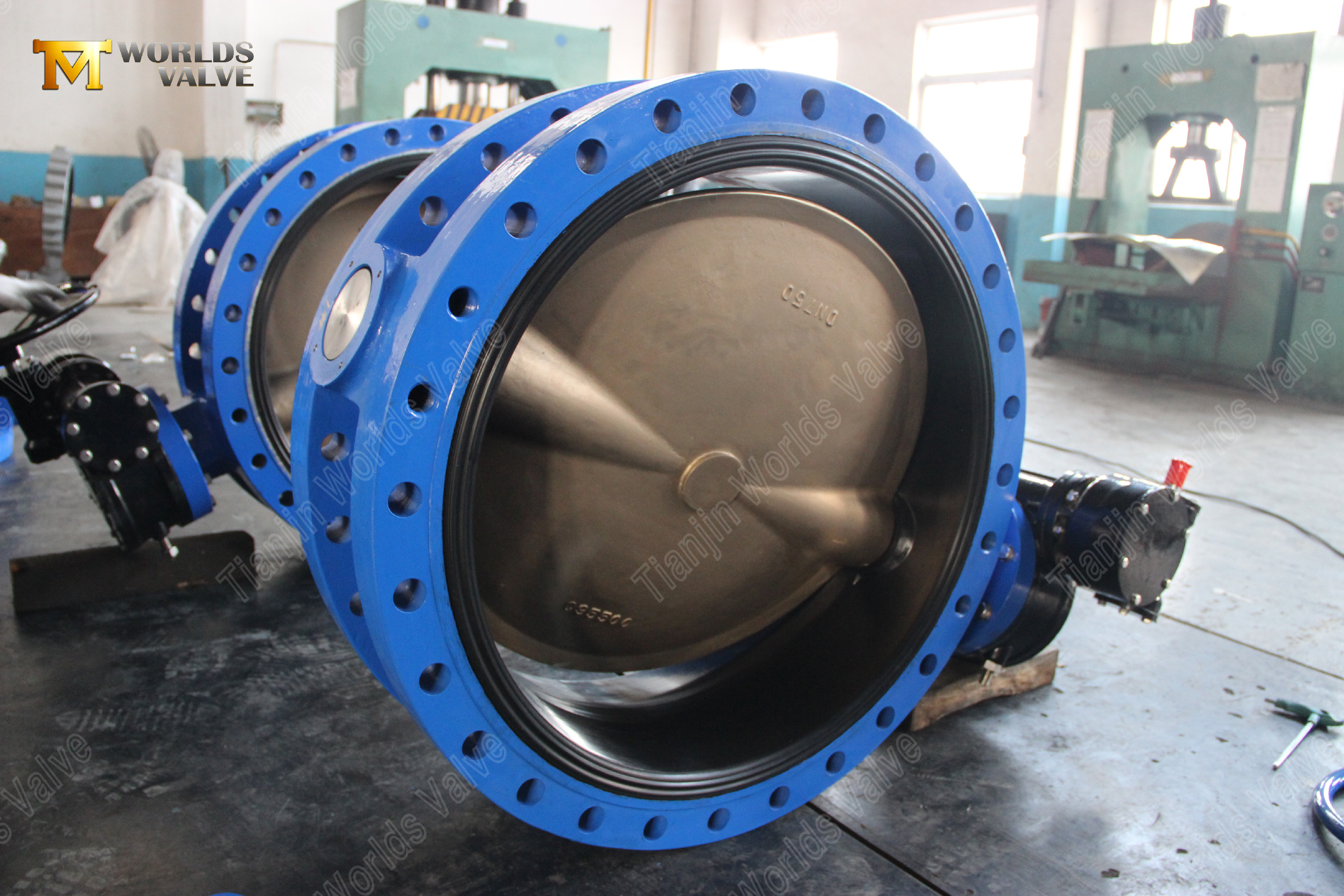

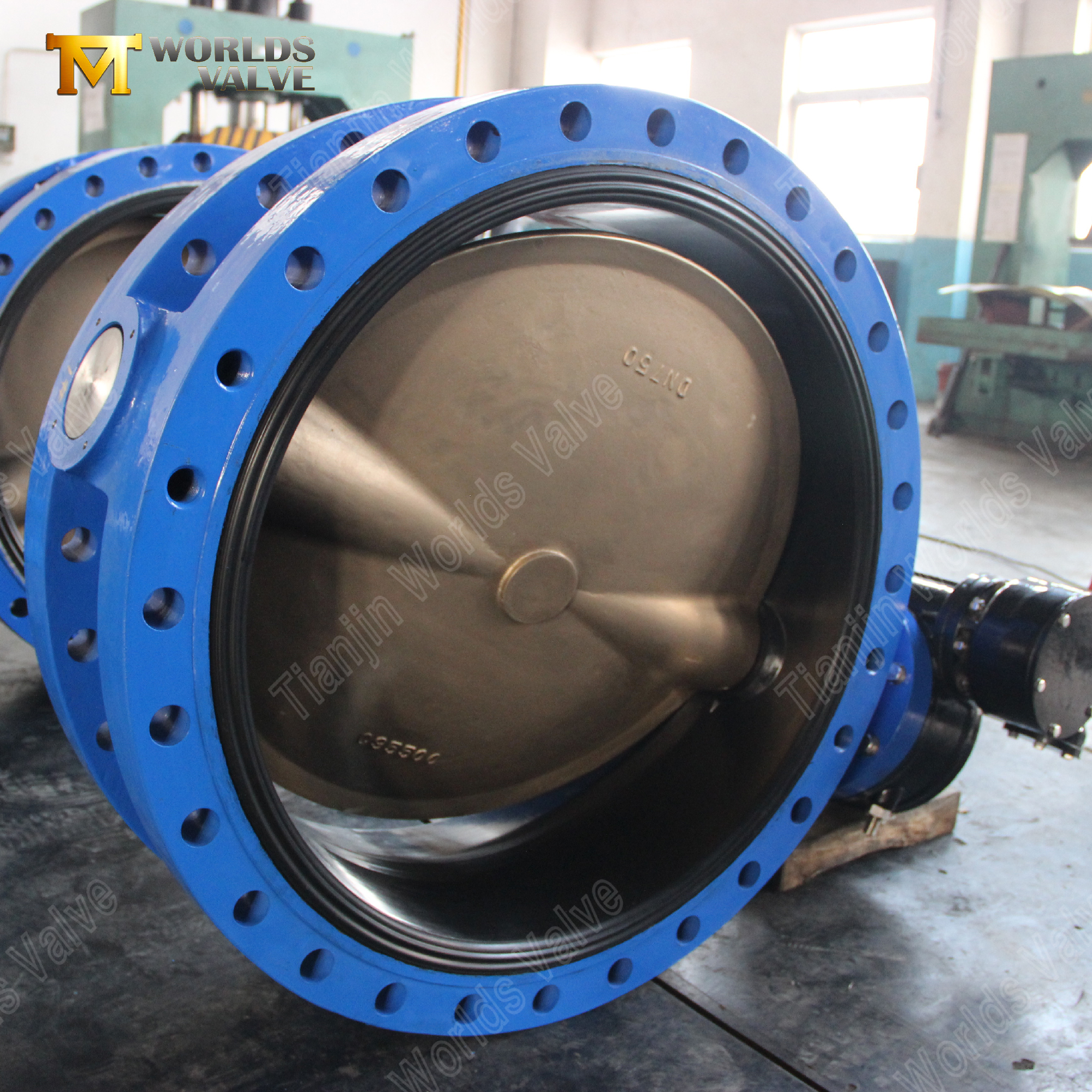

تقدم شركة Tianjin Worlds Valve Co., Ltd. صمام فراشة ذو حواف مقاس 30 بوصة (DN750) من النوع U يتميز بجسم من الفولاذ الكربوني WCB، وقرص برونزي من النيكل والألومنيوم C95500، وساق SS316، ومقعد EPDM - جميعها مصنفة لخدمة الفئة 150. تم تصميم هذا الصمام ذو القطر الكبير للتطبيقات البحرية وتبريد مياه البحر وتحلية المياه والتطبيقات الصناعية التي تتطلب مقاومة التآكل والقوة العالية والختم الموثوق.
تعمل شركة Tianjin Worlds Valve Co., Ltd. بموجب نظام إدارة الجودة المعتمد ISO 9001 ويمكنها توريد المنتجات الحاصلة على شهادات CE وUKCA وWRAS وACS عند الطلب. نحن مصنعون مباشرون لـ OEM/ODM في الصين، ننتج الصمامات بدقة وفقًا لمواصفات العملاء، ونقدم الوثائق الكاملة (شهادات المواد مع تقارير اختبار المطحنة وتقارير اختبار الضغط) مع كل طلب.
صمام فراشة ذو حواف من النوع U مقاس 30 بوصة | قرص ألومنيوم برونزي C95500 | ساق SS316 | مقعد EPDM | جسم WCB | فئة 150
شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TU03V- معلومات مفصلة عن المنتج

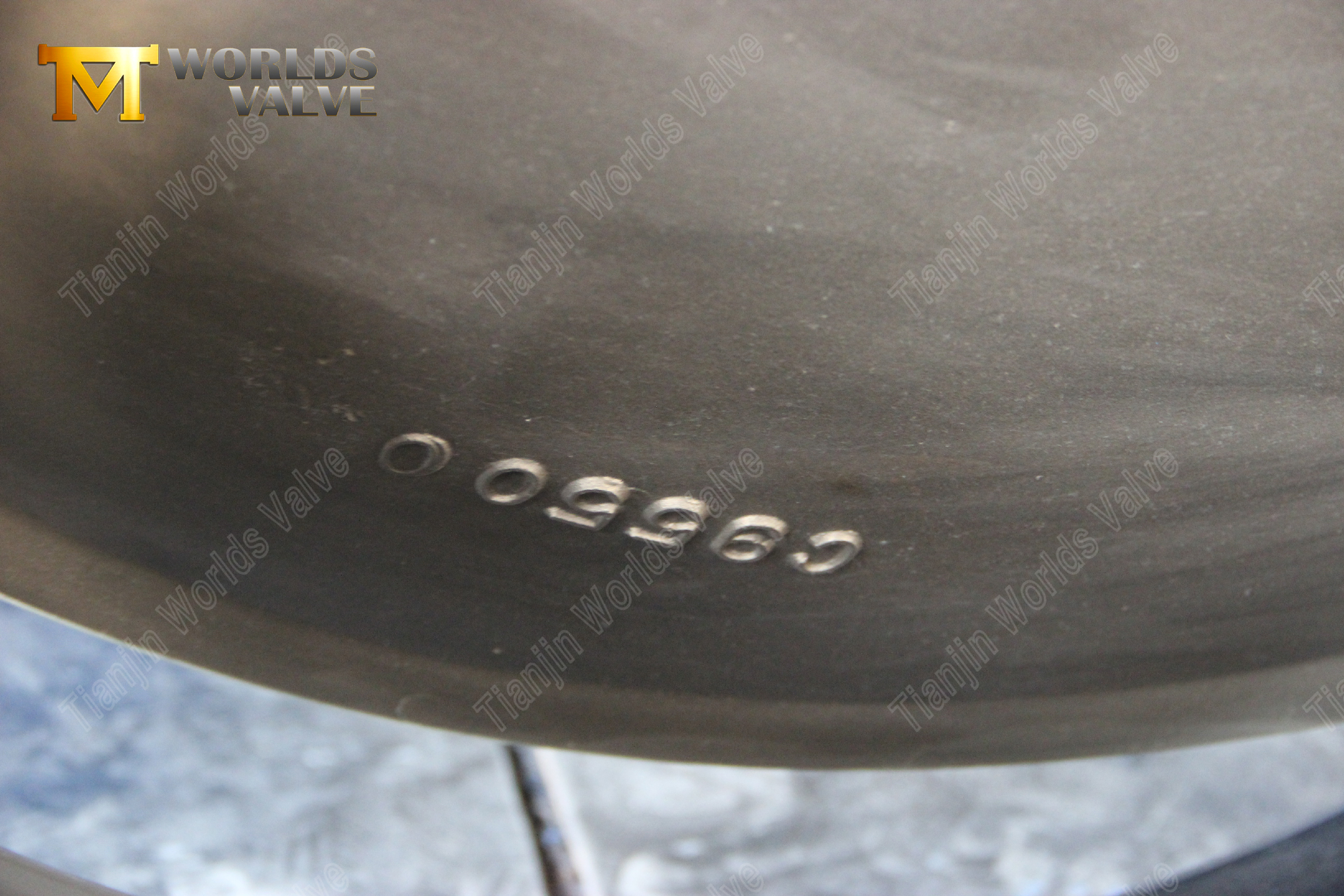

1. قرص ألومنيوم برونزي C95500 - مقاومة فائقة لمياه البحر والتآكل
يوفر برونز النيكل والألومنيوم C95500 مقاومة فائقة للتآكل في المياه المالحة ومقاوم للتجويف والتآكل.
يتراوح نطاق قوة الشد من 90 إلى 110 كيلو لكل بوصة مربعة (620 إلى 758 ميجا باسكال) - أكثر من ضعف قوة الفولاذ المقاوم للصدأ 316 القياسي.
مقاومة ممتازة للتآكل بمياه البحر والحرارة والتآكل والظروف شديدة التأثير.
خصائص ميكانيكية مستقرة عند درجات حرارة أقل من 400 درجة مئوية.
مثالية للبيئات البحرية والبحرية وتحلية المياه والبيئات الكيميائية العدوانية.
2. جسم WCB ذو حواف من النوع U - قوة وصلابة عالية
يوفر تصميم الجسم من قطعة واحدة على شكل حرف U قوة عالية ويمكنه تحمل الضغط الكبير على خطوط الأنابيب.
يوفر الفولاذ الكربوني WCB (ASTM A216 Grade WCB) نطاقًا لدرجة الحرارة يتراوح من -29 درجة مئوية إلى +425 درجة مئوية وقوة شد لا تقل عن 485 ميجا باسكال.
توفر الأطراف ذات الحواف المتكاملة وصلات صلبة مانعة للتسرب مناسبة للتركيبات الدائمة وخدمة نهاية الخط.
يوفر طلاء الإيبوكسي (أي لون RAL) حماية ممتازة ضد التآكل الخارجي.
3. ناقل عزم الدوران SS316 الجذعي المقاوم للتآكل
يوفر الفولاذ المقاوم للصدأ SS316 (AISI 316) مقاومة ممتازة للتنقر والتآكل في مياه البحر والبيئات الكيميائية.
يوفر نقلًا موثوقًا لعزم الدوران ومتانة طويلة الأمد في ظروف الخدمة الصعبة.
تم تصنيعه بدقة من أجل التشغيل السلس والحد الأدنى من التآكل.
4. مقعد EPDM - مانع للتسرب محكم الفقاعات لخدمة المياه ومياه البحر
يوفر EPDM مانعًا للتسرب (الفئة السادسة) للمياه ومياه البحر والخدمات الكيميائية الخفيفة.
مقاومة ممتازة للماء والبخار والأوزون والشيخوخة - مثالية للتركيبات البحرية والخارجية.
نطاق درجة الحرارة: -20 درجة مئوية إلى +120 درجة مئوية.
خيارات الترقية: Viton (FKM) للمواد الكيميائية العدوانية/درجات الحرارة المرتفعة، أو PTFE للنقاء العالي/نطاق درجات الحرارة الواسع.
5. تصميم ذو قطر كبير - مصمم لخدمة مقاس 30 بوصة
مصممة لمياه التبريد البحري عالية التدفق، وتحلية المياه، والتطبيقات الصناعية.

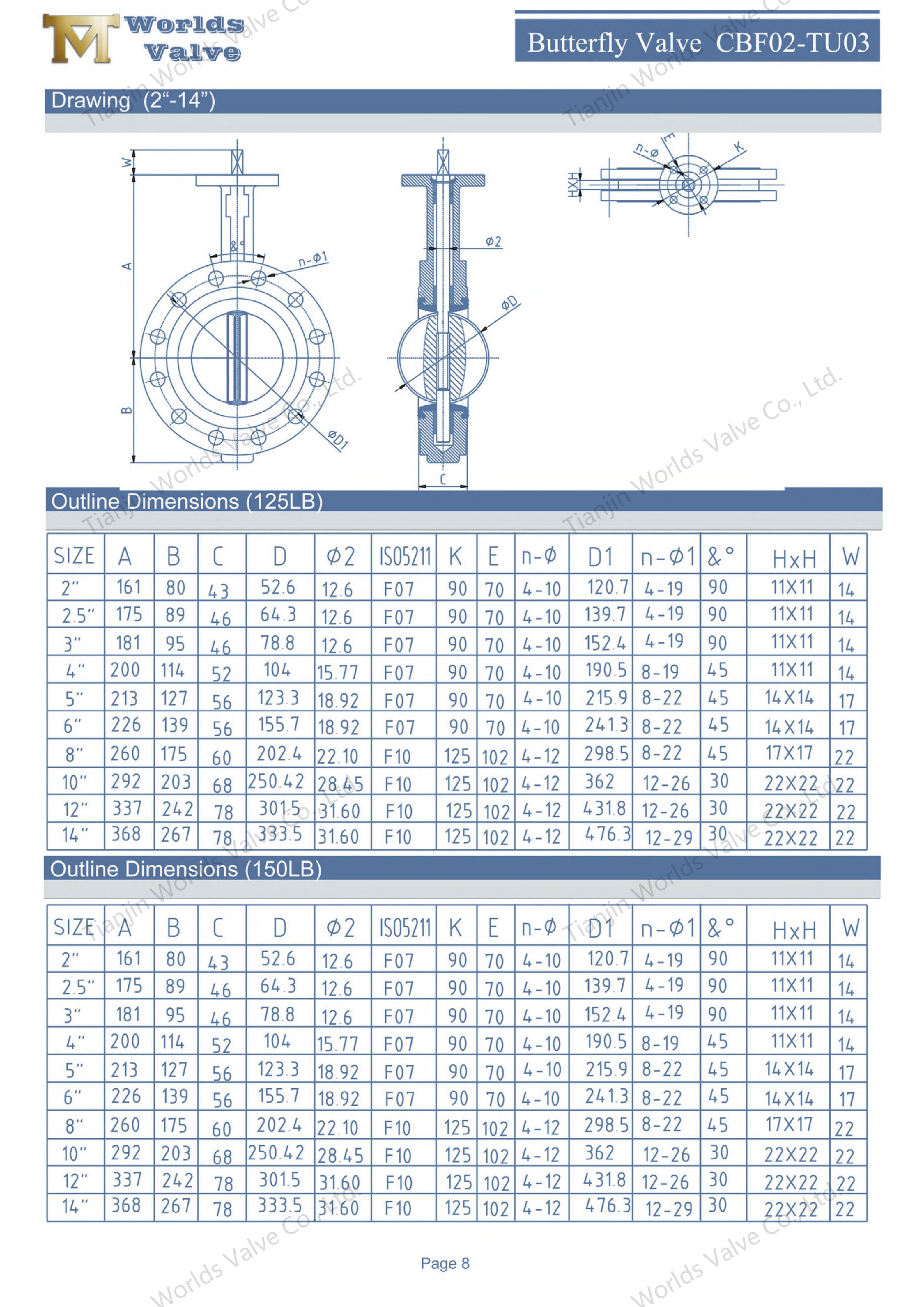

يتوافق مع API 609 وISO 5752 للأبعاد وجهاً لوجه.
حفر الحافة متوافق مع ANSI B16.5 Class 150، وEN 1092 PN10/PN16، وJIS 10K/16K.
الحافة العلوية ISO 5211 لتركيب المحرك المباشر.
6. حل OEM/ODM قابل للتخصيص بالكامل
مواد القرص: C95500 (قياسي)، C95400، CF8، CF8M، مزدوج، مزدوج فائق.
مواد المقعد: EPDM (قياسي)، NBR، Viton، PTFE.
مواد الجسم: WCB (قياسي)، حديد الدكتايل، CF8، CF8M.
التشغيل: ترس دودي (قياسي لـ 30 بوصة)، رافعة يدوية، مشغل كهربائي، مشغل هوائي.
معايير الشفة: ANSI B16.5 الفئة 150، EN 1092، JIS B2220، AS2129.
الشهادات: ISO 9001، CE، UKCA، WRAS، ACS متاحة عند الطلب.
المعلمة | الخيارات المتاحة |
نوع الصمام | صمام الفراشة على شكل حرف U (CBF02-TU03V) |
الحجم الاسمي | الأحجام المتوفرة (DN50-DN1400) |
مادة القرص | C95500 (برونز الألومنيوم) |
مادة المقعد | إبدم |
مادة الجسم | WCB، حديد الدكتايل (مع طلاء الايبوكسي)؛ CF8، CF8M، AL-B... |
لون طلاء الايبوكسي | يمكن اختياره من قبل العميل (أي لون RAL أو لون مخصص) |
تصنيف الضغط | PN10 / PN16 / الفئة 150LB/ JIS5K/10K (قابلة للتخصيص) |
شفة أعلى | ISO 5211 اختياري لتركيب المحرك |
الوسائط القابلة للتطبيق | الأحماض والقلويات والمذيبات ومياه البحر والمحلول الملحي والمياه عالية النقاء والمواد الكيميائية |
الشركة المصنعة المباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي - نحن شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي مع مصنعنا المعتمد ISO 9001 - وليس شركة تجارية. يمكن تصنيع كل صمام فراشة وفقًا لمواصفاتك الدقيقة.
خبرة المواد - يوفر قرص الألومنيوم البرونزي C95500 ومجموعة الجذع SS316 مقاومة استثنائية للتآكل في تطبيقات مياه البحر والبحرية وتحلية المياه - أكثر من ضعف قوة الفولاذ المقاوم للصدأ 316 القياسي.
تصميم الجسم من النوع U – يوفر الجسم من النوع U المكون من قطعة واحدة قوة عالية ويمكنه تحمل الضغط الكبير على خطوط الأنابيب، مما يجعله مثاليًا للأنظمة ذات القطر الكبير والتدفق العالي.
القدرة على التصنيع بقطر كبير - تشتمل خبرتنا في التصنيع على صمامات تصل إلى DN1400 (56 بوصة)، مع مراقبة صارمة للجودة واختبار للمنتجات ذات القطر الكبير.
الجودة المعتمدة - شهادة ISO 9001 مع شهادات CE وUKCA وWRAS وACS المتاحة عند الطلب لتلبية متطلبات السوق العالمية.
التوثيق الكامل - شهادات المواد (تقارير اختبار المطحنة) وتقارير اختبار الضغط المقدمة مع كل طلب.
تجربة التصدير العالمية - توريد الصمامات لأكثر من 50 دولة مع دعم لوجستي وفني موثوق.
نحن ندعوك للاتصال بنا للحصول على عرض أسعار تنافسي أو لترتيب زيارة لمصنعنا. فريقنا الهندسي جاهز لمناقشة متطلبات الوسائط ودرجة الحرارة والضغط الخاصة بك - سواء كنت بحاجة إلى صمام فراشة ذو حواف قياسي من الفئة 150 من النوع U مقاس 30 بوصة أو حل مخصص بالكامل بمواد خاصة أو تشغيل.
