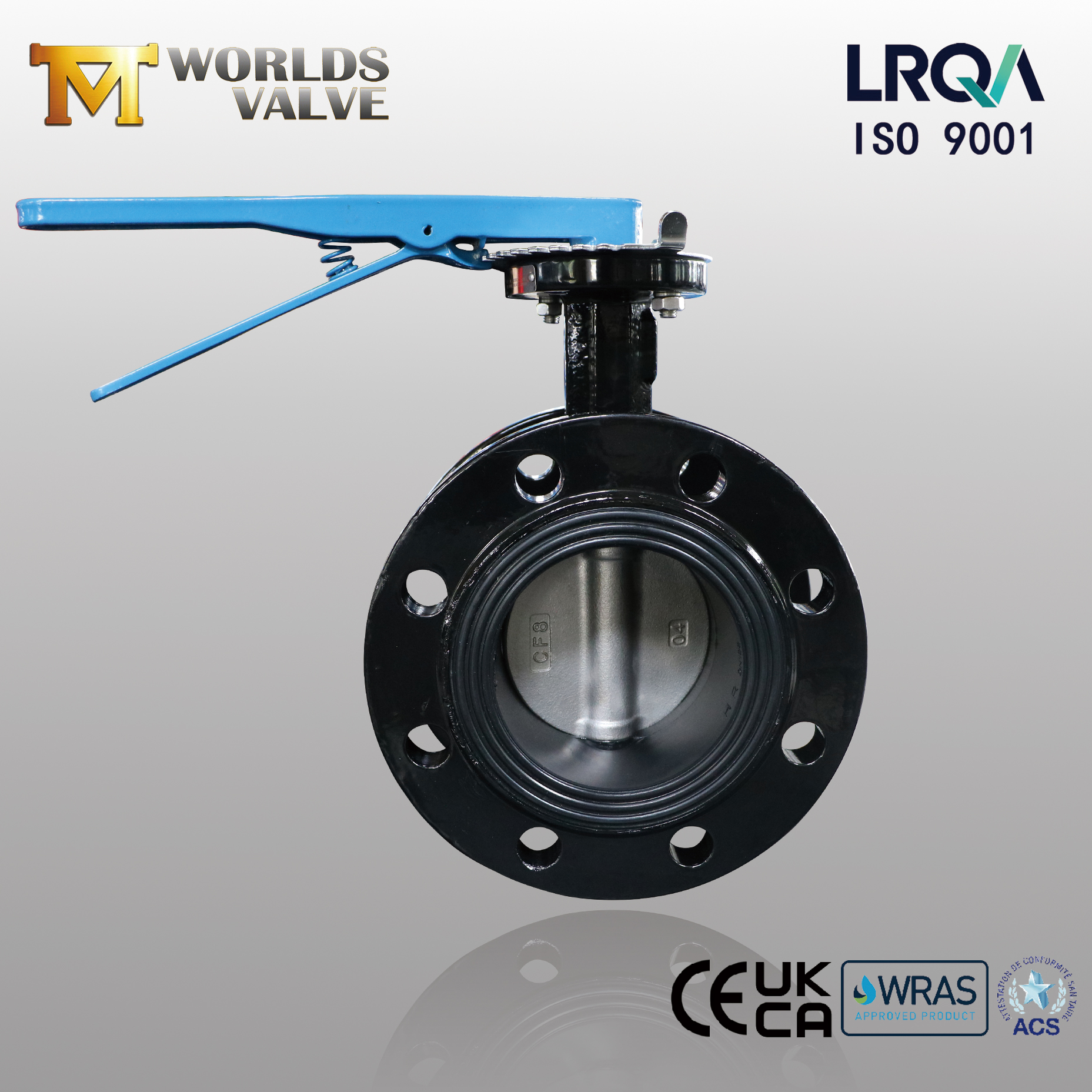

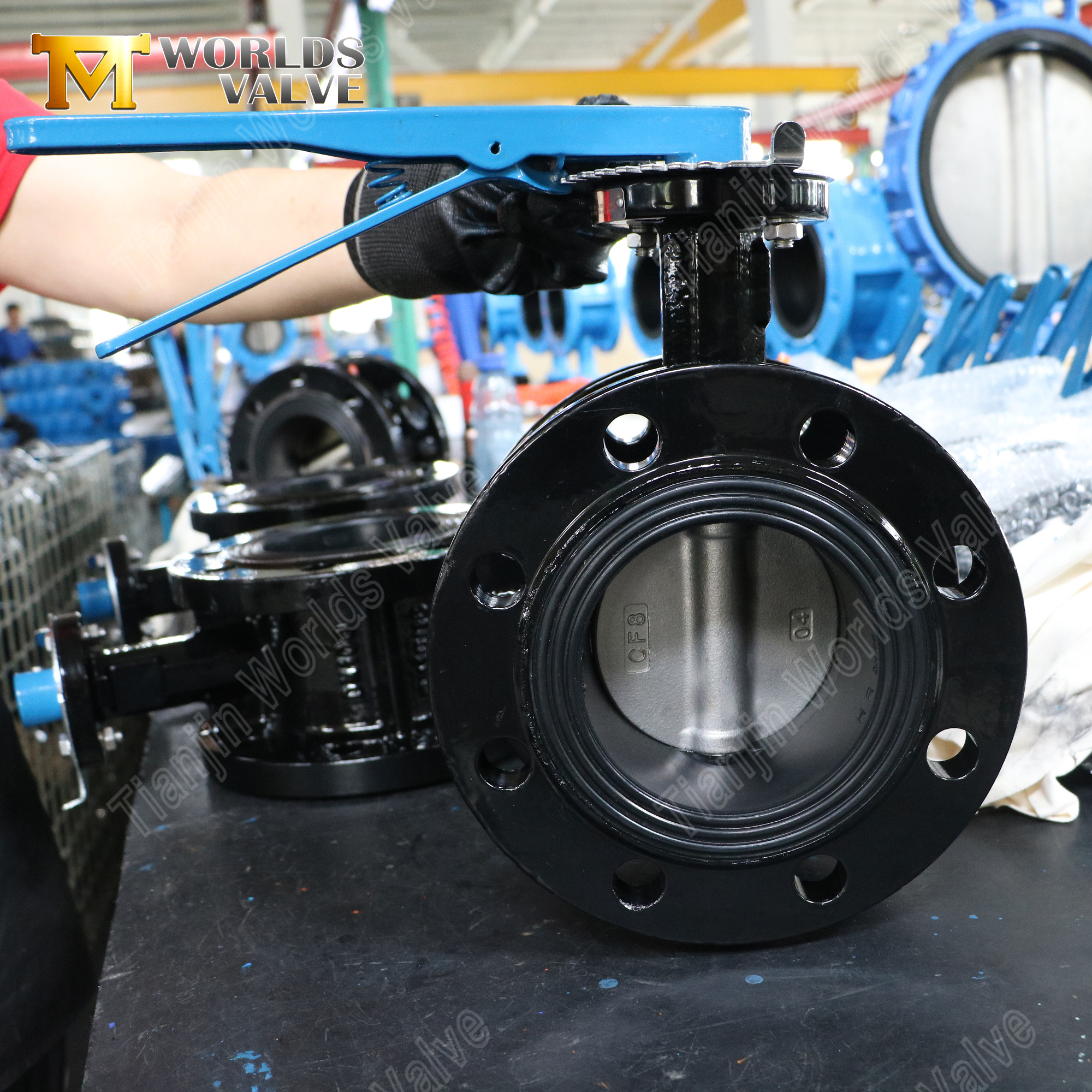

صمام الفراشة المزدوج | جسم من حديد الدكتايل | قرص CF8 | مقعد مطاطي مبركن | ايزو 5211
شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TF01- معلومات مفصلة عن المنتج
تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

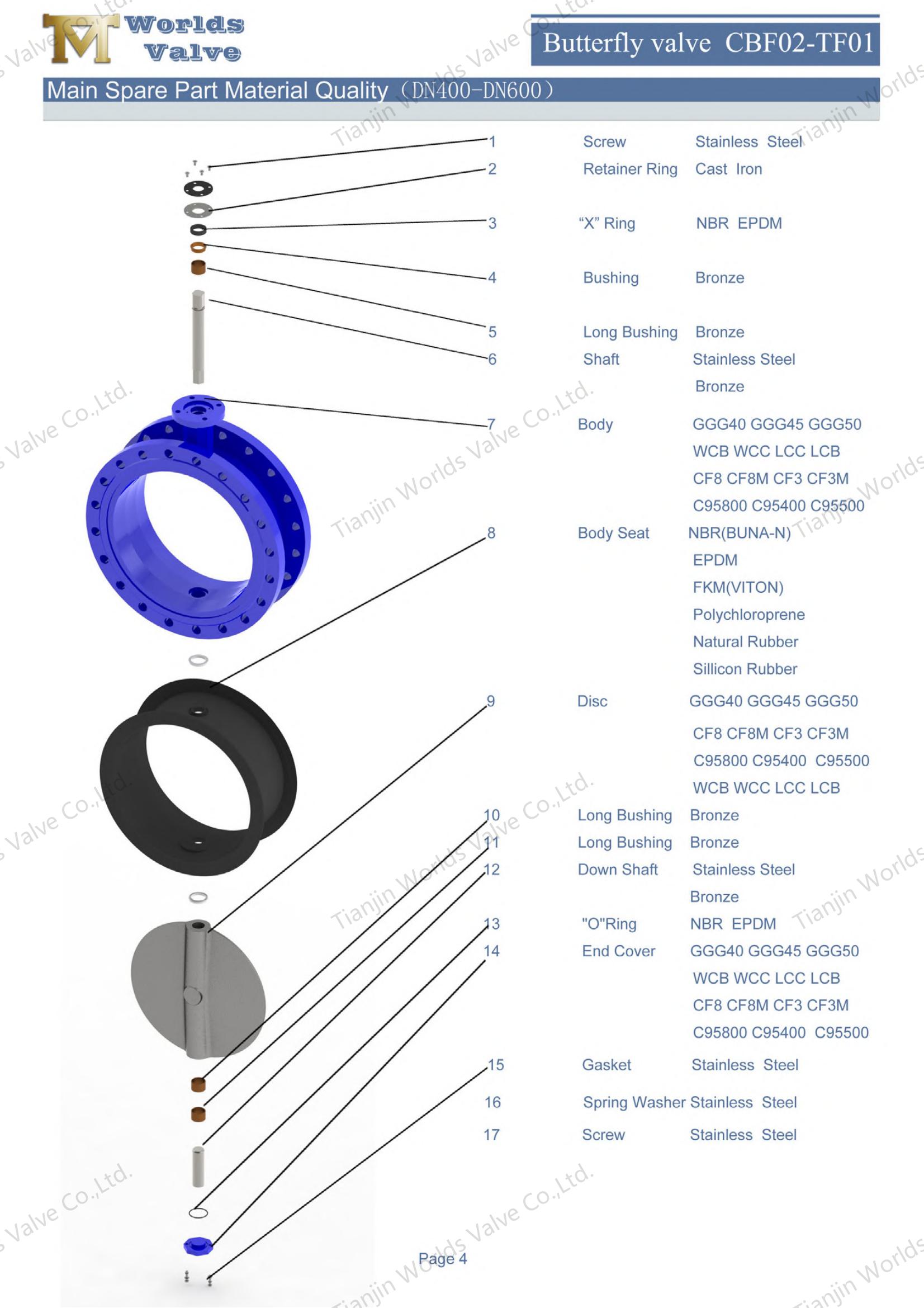

المعلمة | المواصفات (هذا النموذج) | التخصيص متاح |
مادة الجسم | حديد الدكتايل (GGG40/500-7) | حديد رمادي (ASTM A126 Class B)، WCB، CF8، CF8M، دوبلكس، سوبر دوبلكس |
مادة القرص | سي اف 8 (304) | CF8M (AISI 316)، برونز الألومنيوم، مزدوج، حديد مطاوع مطلي، مغلف بمادة PTFE |
المواد الجذعية | SS420 (إيسي 420) | SS304، SS316، مونيل K500 |
مادة المقعد | EPDM - درجة الحرارة: -20 درجة مئوية إلى +120 درجة مئوية | NBR، Viton/FKM، PTFE، مقعد احتياطي صلب (مدعم بالمعدن) |
تصنيف الضغط | PN16 | PN6، PN10؛ PN25؛ فئة 150؛ فئة 300؛ جيس 10 كيلو/16 كيلو |
نطاق الحجم | DN50 – DN2000 (2″–80″) | أي حجم متوسط متاح عند الطلب |
نهاية الاتصال | ذات حواف مزدوجة | نوع العروة، نوع الرقاقة، نهاية مخددة |
طلاء | راتنجات الايبوكسي، RAL 9005، سمك 250 ميكرومتر | أي لون RAL، وسمك مخصص، وطلاءات مضادة للتآكل |
شفة أعلى | ايزو 5211 | قابلة للتخصيص لمختلف واجهات المحرك |
عملية | يدوي | مشغل تروس، كهربائي، هوائي، هيدروليكي، عجلة سلسلة |
1. تصميم قرص بدون دبوس - نظافة فائقة ومقاومة للتآكل
لا توجد شقوق للحطام - على عكس تصميمات الأقراص التقليدية التي تستخدم دبابيس لتأمين القرص بالساق، فإن التصميم بدون دبابيس يزيل الشقوق والتجاويف المكشوفة حيث يمكن أن تتراكم الحطام أو البكتيريا أو الوسائط المسببة للتآكل.
يمنع محاصرة التآكل - تعد ثقوب الدبوس والشقوق من المواقع الشائعة للتنقر وتآكل الشقوق. يزيل التصميم بدون دبابيس هذه البقع الضعيفة، مما يطيل عمر القرص والساق بشكل كبير في البيئات العدوانية.
سهولة الصيانة – مع عدم وجود أي دبابيس قابلة للتآكل أو الارتخاء، يتم تبسيط الصيانة وتقليل خطر الفشل أثناء الخدمة.

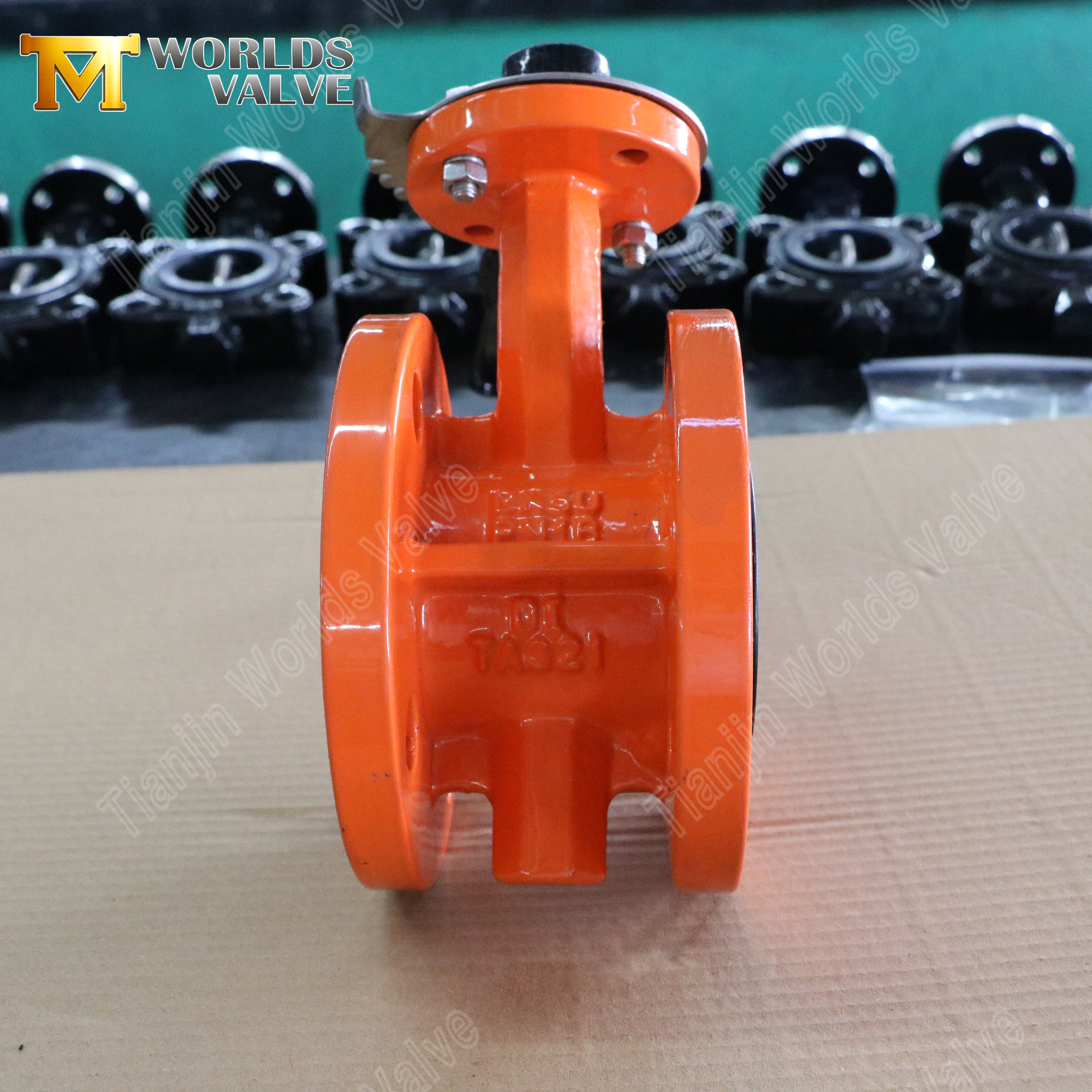

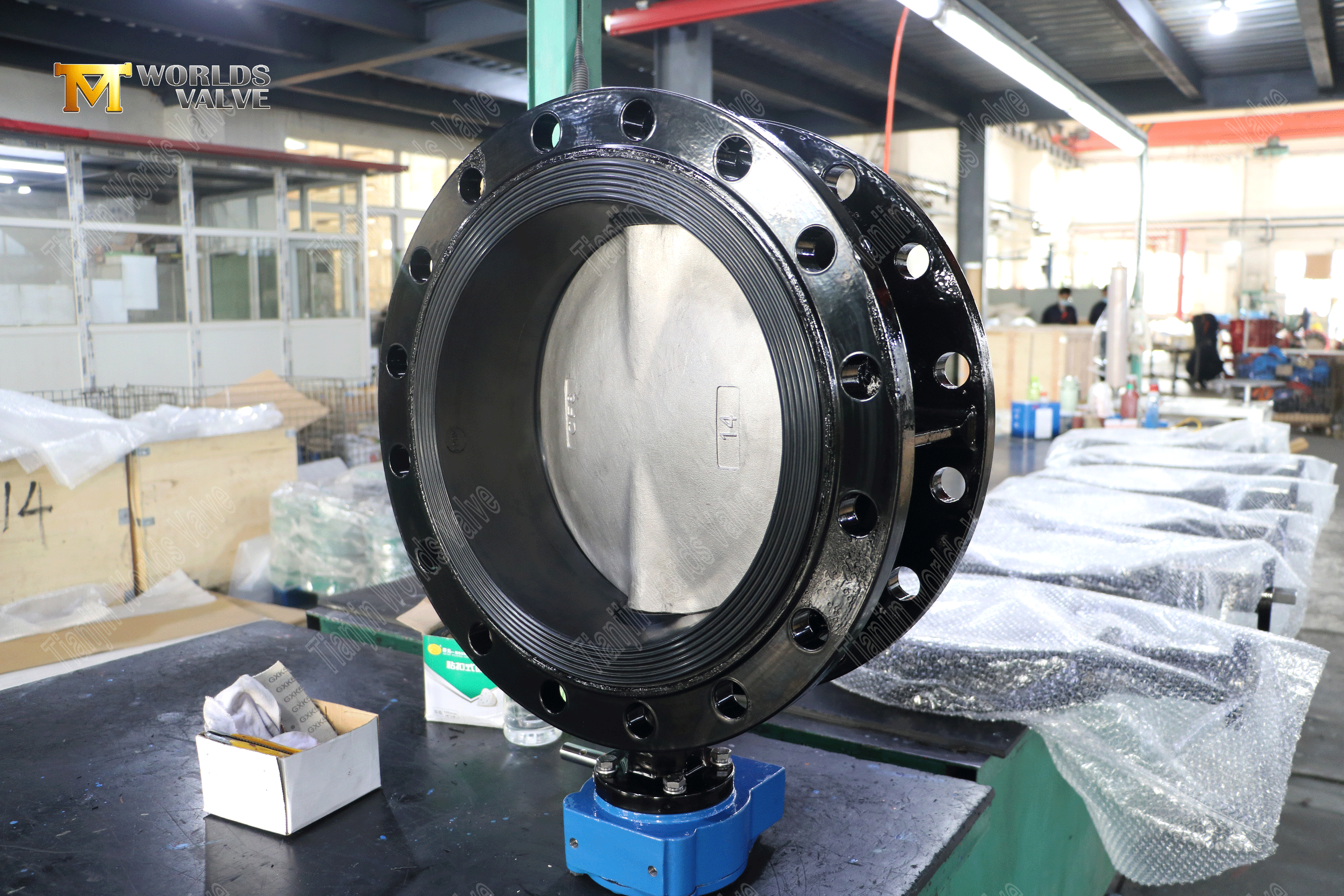

2. اتصال ذو حواف مزدوجة - أقصى صلابة
الشفاه المتكاملة على كلا الطرفين - يتم تثبيت الصمام مباشرة على حواف الأنابيب المتزاوجة على كلا الجانبين، مما يوفر الاتصال الأكثر أمانًا وصلابة.
خدمة النهاية المسدودة ثنائية الاتجاه - تدعم عزل وإزالة أقسام الأنابيب على كلا الجانبين بينما يظل الصمام مغلقًا ومختومًا.
محاذاة أسهل - تعمل الفلنجات المتكاملة على تبسيط عملية التثبيت والتوسيط بين فلنجات خطوط الأنابيب - ولا توجد إجراءات محاذاة معقدة.
3. مادة الجسم - حديد الدكتايل (GGG40)
قوة عالية – يوفر حديد الدكتايل ضعف قوة الشد للحديد الرمادي تقريبًا، مما يوفر أداءً موثوقًا به في ظل ارتفاع الضغط.
مقاومة الصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات والاهتزازات الميكانيكية.
الحماية من التآكل - بالاشتراك مع طلاء الإيبوكسي القياسي (250 ميكرومتر كحد أدنى)، يقاوم الجسم التآكل في خدمات المياه ومياه الصرف الصحي.

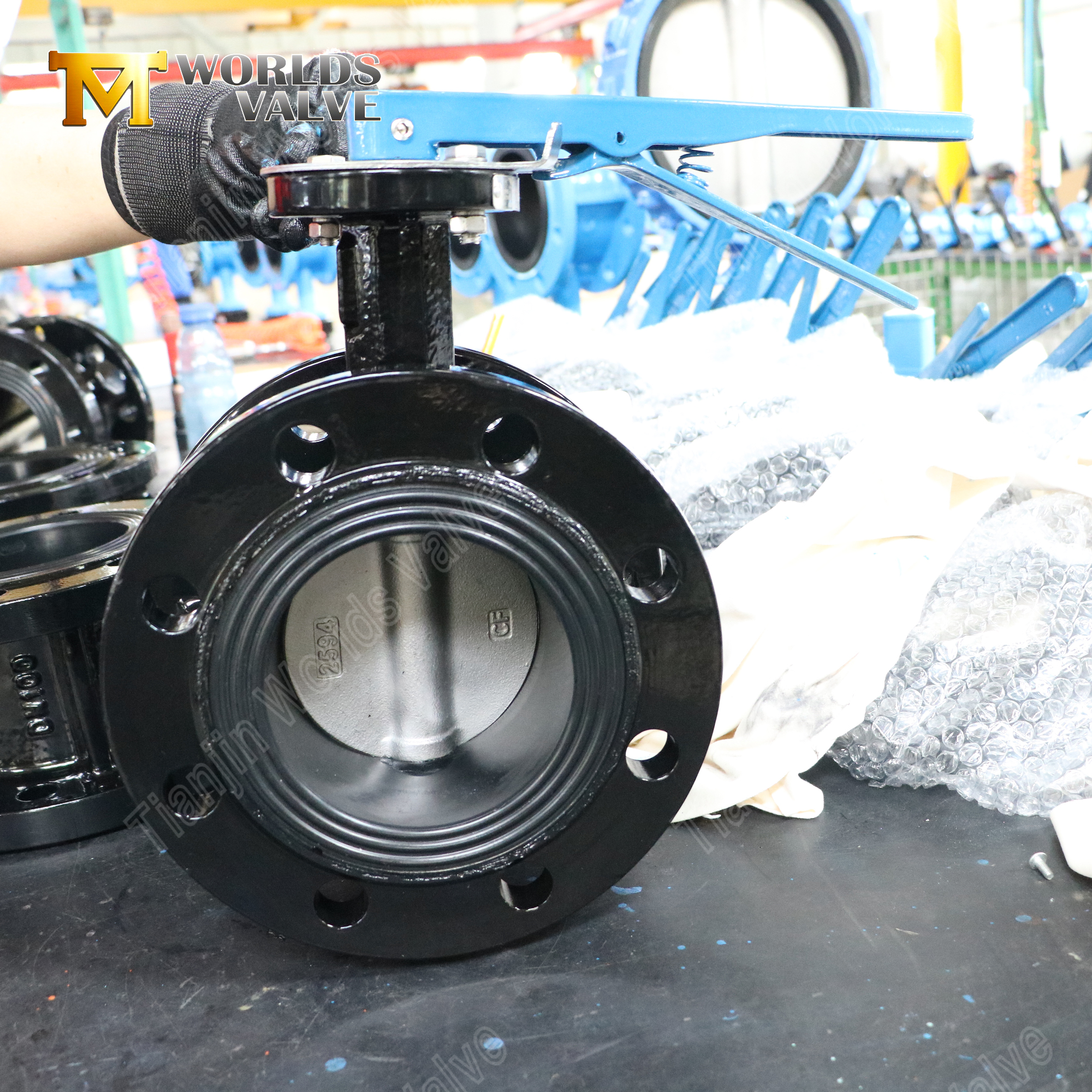

4. مادة القرص - الفولاذ المقاوم للصدأ CF8 (AISI 304)
مقاومة جيدة للتآكل - يوفر CF8 مقاومة موثوقة للأكسدة والتآكل في الماء والمواد الكيميائية الخفيفة والتعرض للغلاف الجوي.
غير سامة وآمنة - مناسبة لمياه الشرب وتطبيقات الخدمة العامة.
متين وخفيف الوزن - يوفر قوة ميكانيكية جيدة مع الحفاظ على وزن القرص قابلاً للتحكم من أجل التشغيل السلس.
5. مادة المقعد - مطاط EPDM المفلكن
مسار عدم التسرب - مرتبط كيميائيًا بالجسم دون وجود فجوات أو شقوق بين المقعد وجسم الصمام، مما يقضي على مسارات التسرب المحتملة.
عزل كامل للمعادن - تقوم البطانة المبركنة بتغليف جميع الأسطح المعدنية المبللة بالكامل، مما يعزل جسم حديد الدكتايل تمامًا عن سائل العملية.
يزيل حشوات الفلنجة - يمتد المقعد المفلكن إلى الحافة الخارجية لجسم الصمام، ويعمل كختم شفة متكامل - مما يقلل مكون واحد من الفشل.
6. الحافة العلوية ISO 5211 - جاهزة للتشغيل الآلي
واجهة موحدة – تسمح لوحة التثبيت ISO 5211 بالتركيب السهل للمحركات الكهربائية أو الهوائية أو الهيدروليكية في المستقبل – دون الحاجة إلى أقواس مخصصة أو تعديلات.

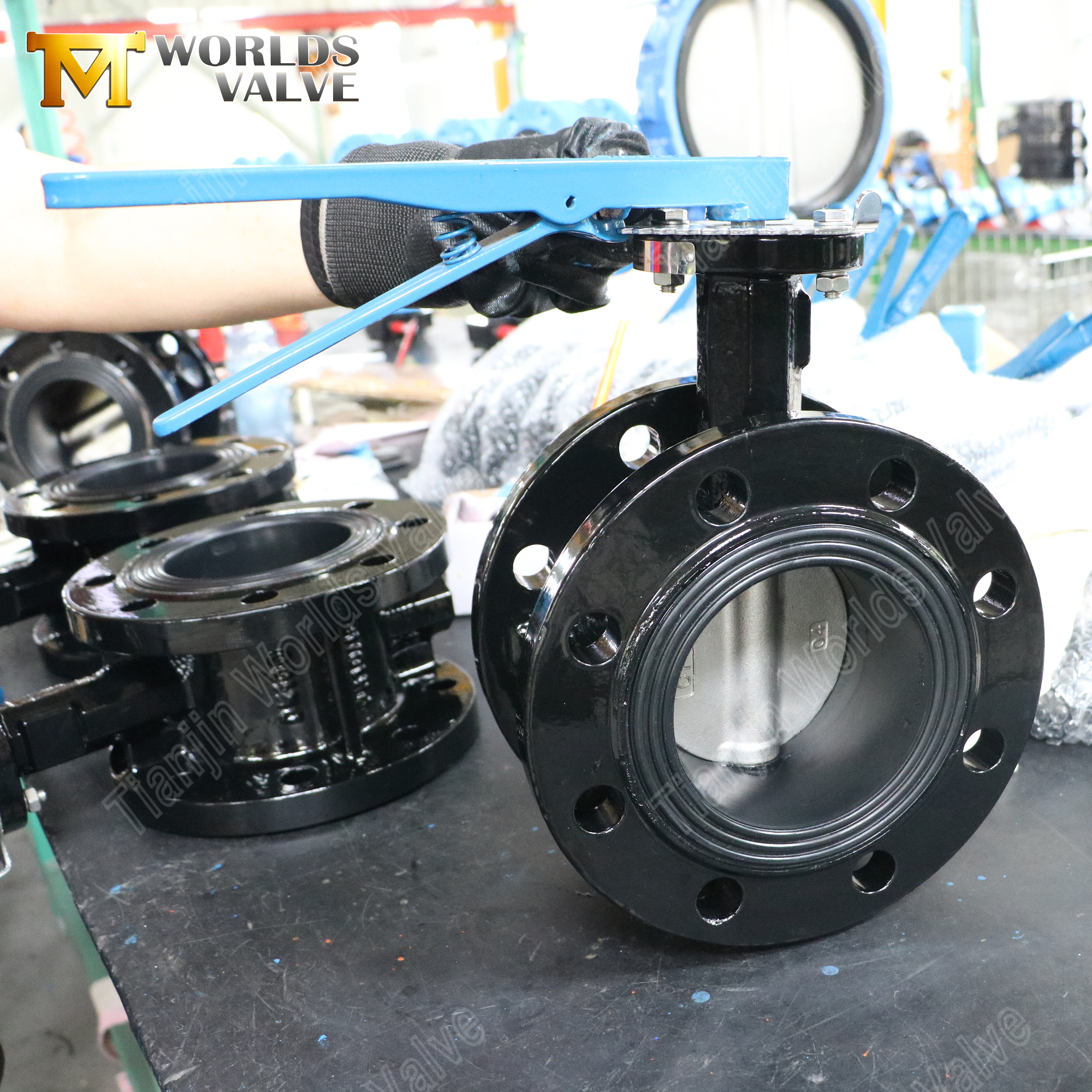

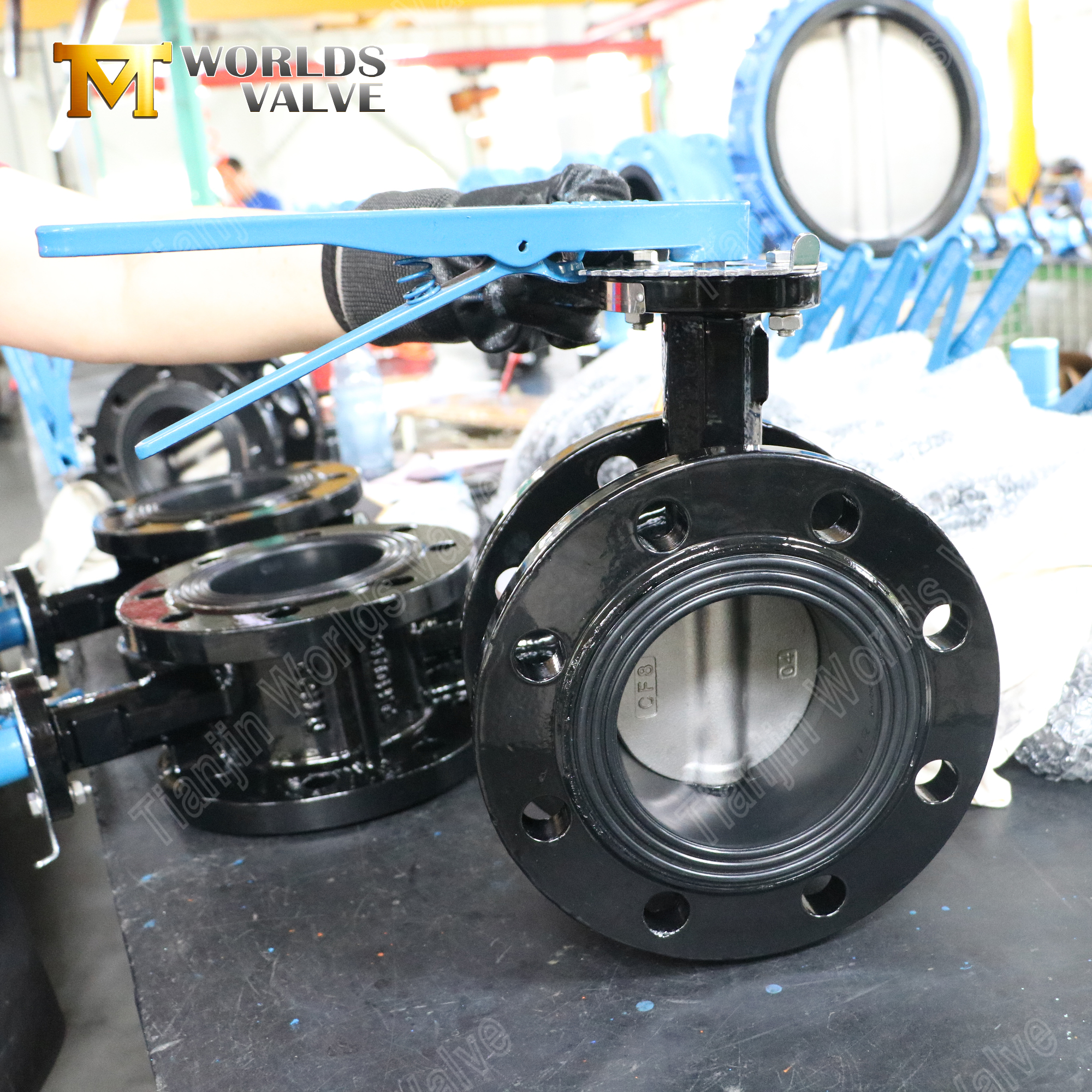

تشغيل الرافعة اليدوية - يشتمل على لوحة قفل لقفل الموضع، مما يوفر تحكمًا يدويًا بسيطًا وموثوقًا للصمامات مقاس 4 بوصات.
مسار ترقية سهل - عندما يحتاج نظامك إلى التشغيل الآلي، ما عليك سوى إزالة ذراع اليد وتثبيته على المشغل - فالصمام جاهز بالفعل.
بفضل بنيته القوية وخيارات المواد القابلة للتخصيص بالكامل، يتم استخدام صمام الفراشة ذو الحافة المزدوجة هذا على نطاق واسع عبر الصناعات المتنوعة:
إمدادات المياه وتوزيعها – أنابيب المياه البلدية، محطات الضخ، شبكات التوزيع.
معالجة مياه الصرف الصحي – خطوط الصرف الصحي ومحطات المعالجة وأنظمة النفايات السائلة.
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – الماء المبرد، الماء الساخن، أنظمة أبراج التبريد.
المعالجة الكيميائية – السوائل المسببة للتآكل والأحماض والقلويات (مع قرص CF8 ومقعد مبركن).
الأطعمة والمشروبات - التطبيقات الصحية حيث يكون التصميم الخالي من الشقوق أمرًا بالغ الأهمية.
العمليات الصناعية – خطوط المياه الصناعية العامة، مياه التبريد، سوائل المعالجة.
1. الجودة المعتمدة من LRQA – تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، وهي هيئة اعتماد موثوقة عالميًا – مما يوضح التزامنا بالتحسين المستمر وإدارة المخاطر.
2. خبرة في تصميم الأقراص بدون دبابيس - نحن متخصصون في تصميمات الأقراص بدون دبابيس التي تزيل الشقوق ومصائد التآكل - مما يوفر نظافة فائقة وطول العمر للتطبيقات الصعبة.
3. خبرة المقعد القابل للاستبدال - تصميم المقعد القابل للخدمة في الميدان لدينا يعني أنه يمكنك تبديل مقاعد EPDM دون إزالة الصمام من الخط - مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة.
4. متخصصون في المقاعد المفلكنة - يوفر تصميم المقعد المبركن المرتبط بالجسم إحكامًا مانعًا للتسرب ويلغي الحاجة إلى حشوات شفة منفصلة - مما يقلل من وقت التثبيت ونقاط الفشل المحتملة.
5. التخصيص الكامل - المواد، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - نصممها وفقًا لمواصفاتك.
6. أكثر من 19 عامًا من الخبرة في التصدير - خدمات لوجستية سلسة ودعم ما بعد البيع لأكثر من 50 دولة - بما في ذلك أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.
7. إمكانية التتبع بنسبة 100% - يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.
8. التحول السريع – مدير مشروع مخصص؛ المهلة النموذجية 15-40 يومًا. زيارات المصنع موضع ترحيب في تيانجين.
سواء كنت بحاجة إلى هذا التكوين مقاس 4 بوصات، أو حجم مختلف، أو تشغيل آلي، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.
فقط أرسل لنا:
الحجم المطلوب وتصنيف الضغط
نوع الوسائط ودرجة حرارة التشغيل
مجموعة المواد المفضلة (الجسم / القرص / المقعد)
نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)
معيار الحافة والحفر (ANSI، DIN، JIS، BS)
الكمية المستهدفة وميناء الوجهة
سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.
