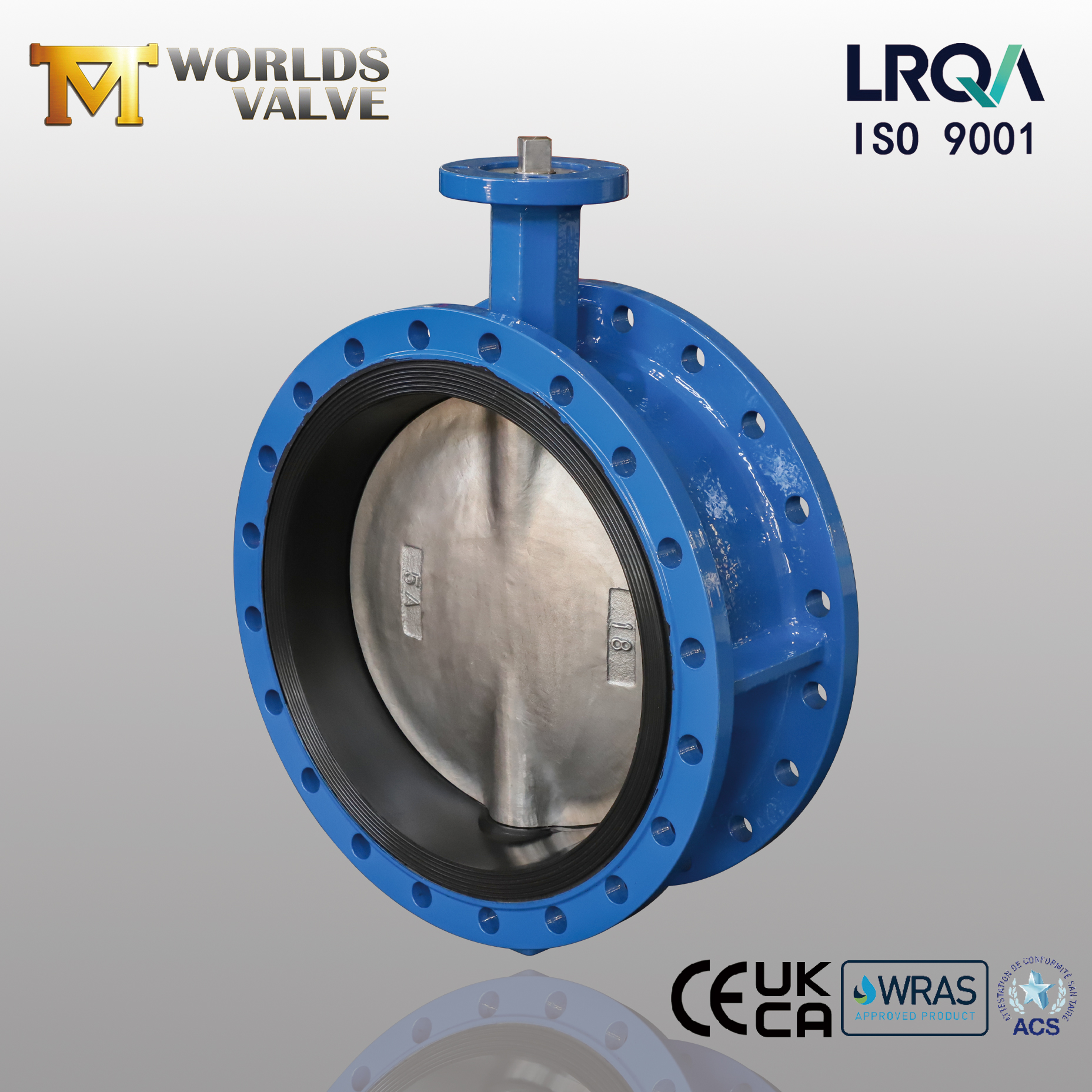

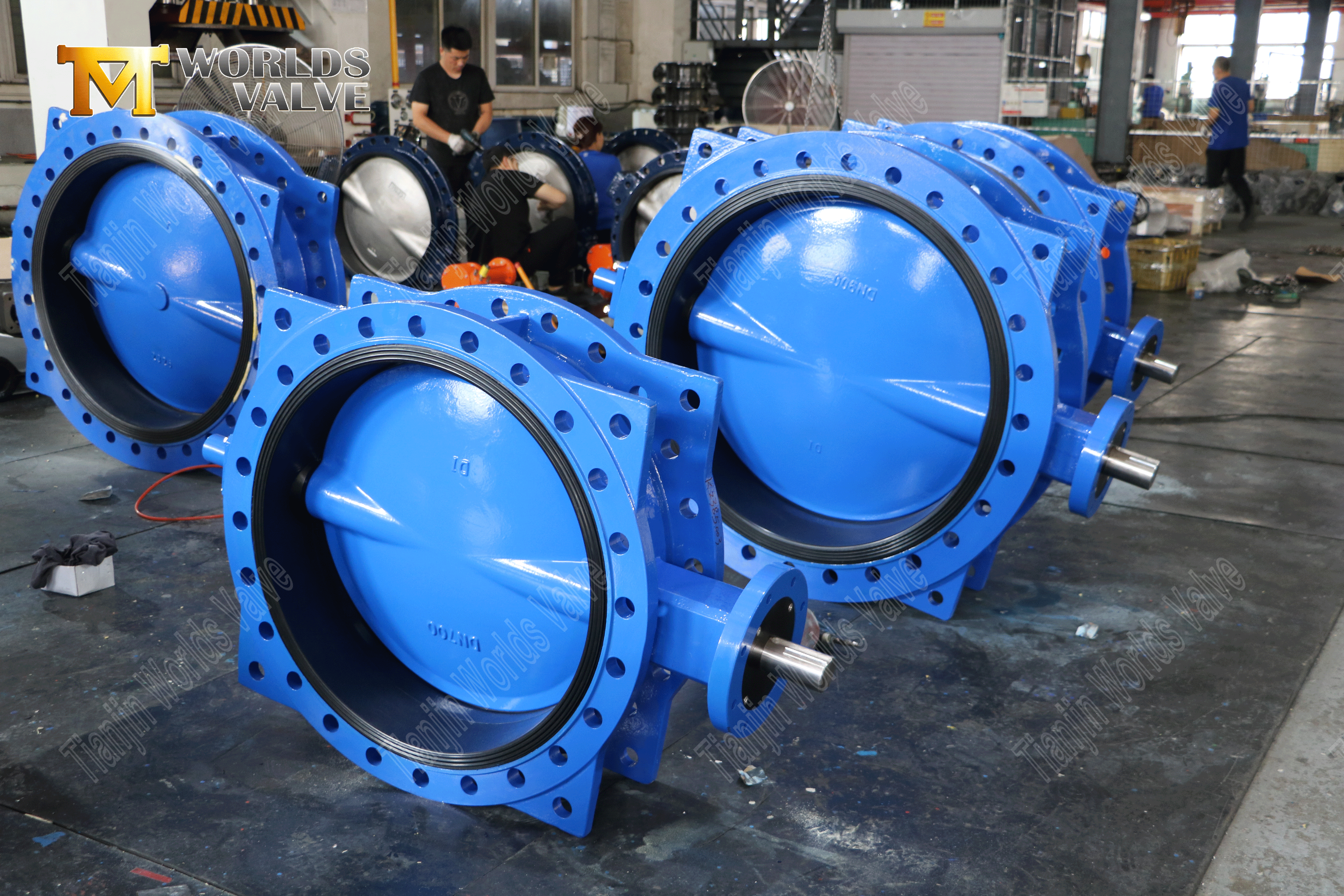

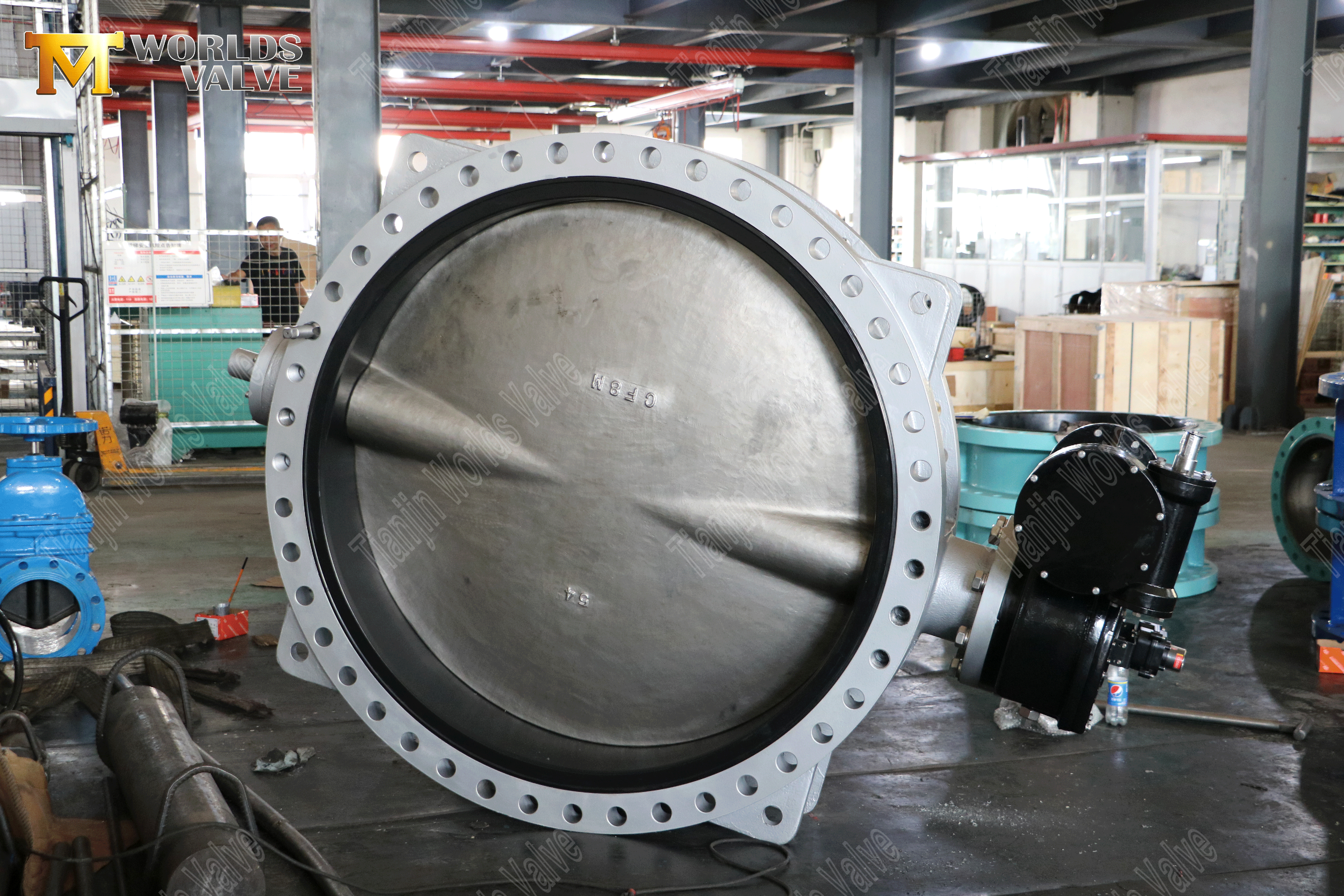

صمام فراشة مزدوج الحواف مقاس 18 بوصة مع قرص مزدوج فائق ومقعد مطاطي مبركن | الحافة العلوية ISO 5211
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TF01- تنزيل دليل التشغيل والصيانة
جميع المعلمات الرئيسية لهذا الصمام قابلة للتخصيص لتلبية متطلبات المشروع المحددة:

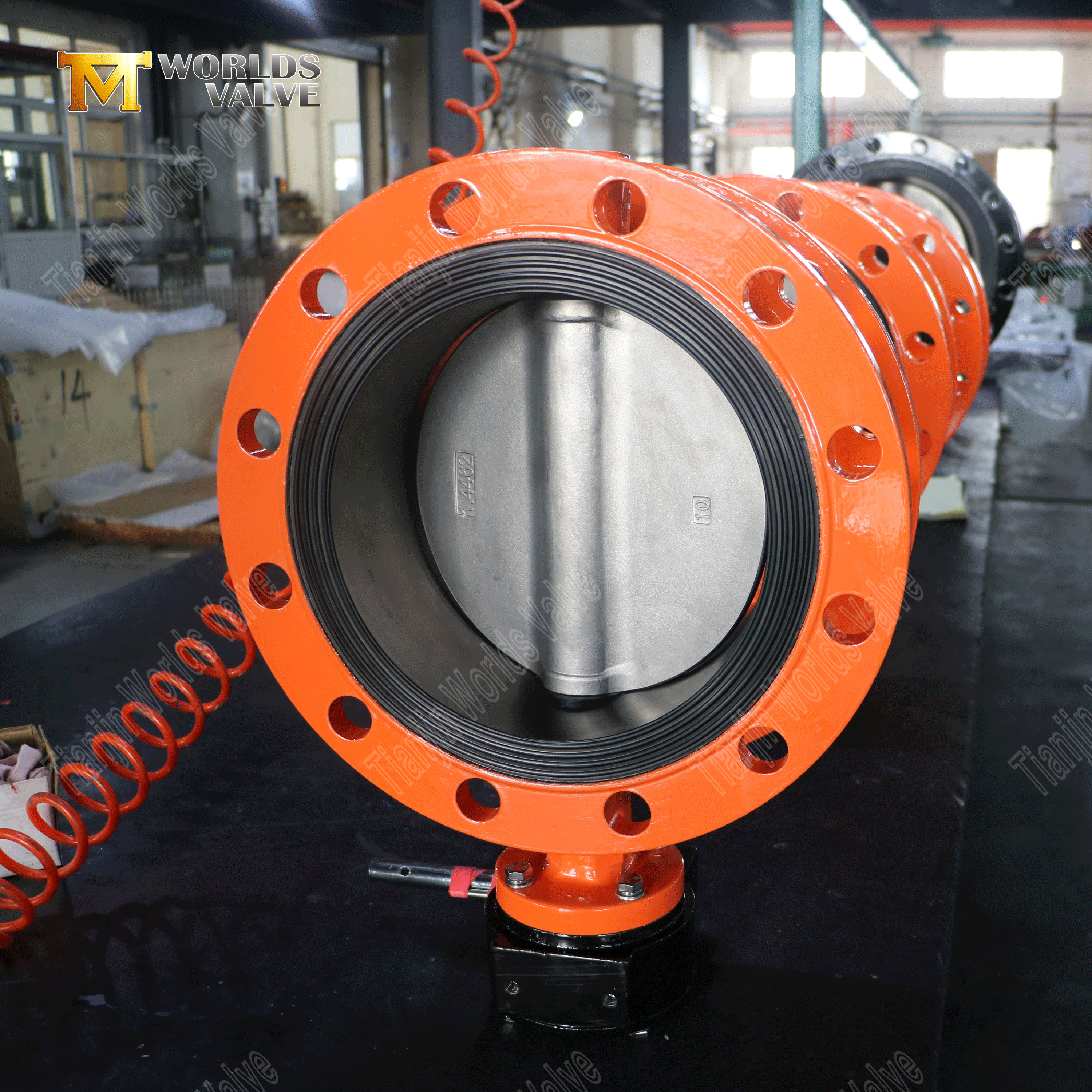

مادة الجسم: يتم تقديم حديد الدكتايل (GGG40) كخيار قياسي، مع طلاء إيبوكسي مطبق للحماية من التآكل الخارجي. لون الطلاء يمكن اختياره من قبل العميل - يمكن تحديد أي لون RAL أو لون مخصص. مواد الجسم البديلة مثل الفولاذ الكربوني (WCB)، الفولاذ المقاوم للصدأ (CF8، CF8M)، أو السبائك الأخرى متاحة أيضًا عند الطلب.

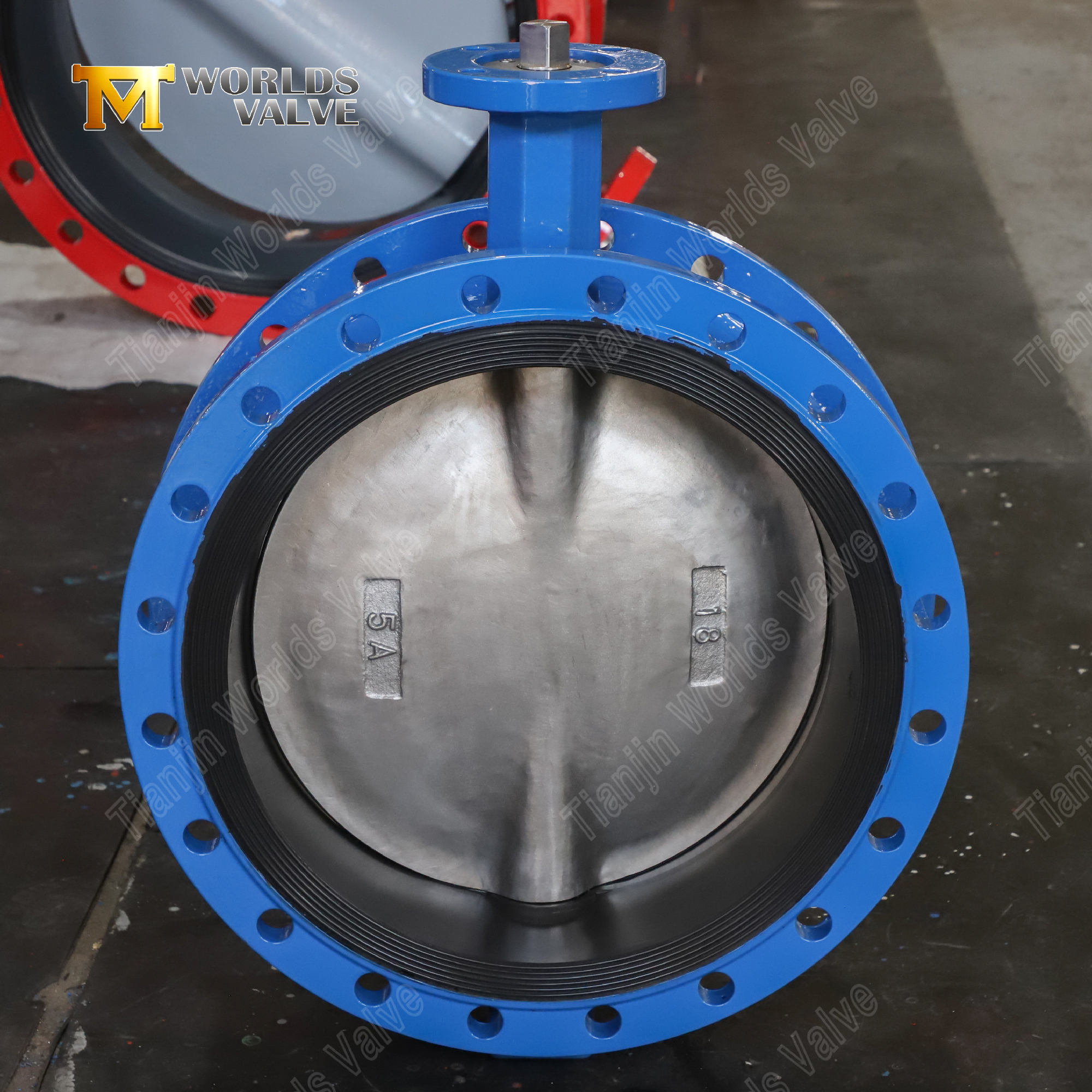

مادة القرص: مزدوج فائق (5A) كما هو موضح؛ يمكن توفير مواد القرص الأخرى إذا تم تحديدها.
المطاط الصناعي للمقعد: EPDM أو NBR أو Viton - اختيار العميل.
تصنيف الضغط: لا يوجد افتراضي ثابت - يتم تصنيع كل طلب وفقًا للتصنيف المطلوب، مثل PN10 أو PN16 أو PN25 أو Class 150 أو Class 300 أو غيرها.
معيار الحافة: يتوافق مع مواصفات العميل (على سبيل المثال، EN 1092، ANSI B16.5، AS2129، وما إلى ذلك).
نطاق الحجم: 18 بوصة (DN450) كما هو موضح؛ تتوفر أيضًا أحجام أخرى من DN50 حتى DN2000.
جسم ذو حواف مزدوجة: يوفر وصلة صلبة ومثبتة بمسامير على جانبي خط الأنابيب، مما يوفر استقرارًا ميكانيكيًا ممتازًا للتركيبات الدائمة والخطوط عالية الاهتزاز والخدمة المسدودة.
مقعد مطاطي مبركن: يتم ربط المطاط الصناعي بشكل دائم بالجسم أثناء الفلكنة، مما يخلق ختمًا مانعًا للتسرب دون مكونات قابلة للإزالة.

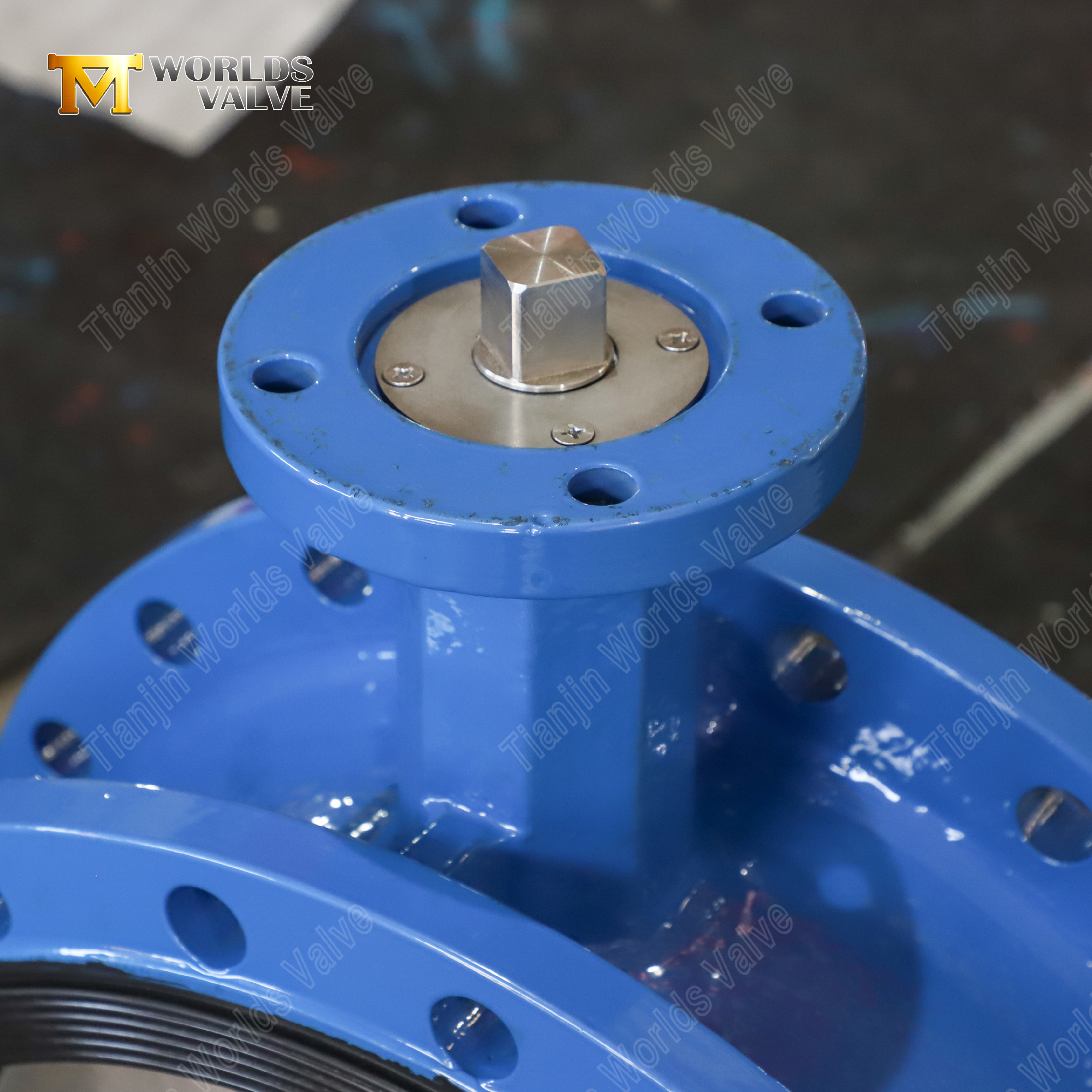

الحافة العلوية ISO 5211: يتم تصنيع الحافة العلوية للصمام وفقًا لمعايير ISO 5211، مما يسمح بالتركيب المباشر للمحركات الكهربائية أو الهوائية أو الهيدروليكية بدون محولات مخصصة، مما يبسط تكامل الأتمتة.
المعلمة | الخيارات المتاحة |
نوع الصمام | صمام فراشة ذو حواف مزدوجة (CBF02-TF01) |
الحجم الاسمي | 18 بوصة (DN450) - تتوفر أحجام أخرى |
مادة القرص | سوبر دوبلكس الفولاذ المقاوم للصدأ (5A) |
نوع المقعد | مقعد مطاطي مبركن (غير قابل للاستبدال) |
مادة المقعد | EPDM أو NBR أو Viton (يختار العميل) |
مادة الجسم | حديد الدكتايل (مع طلاء الايبوكسي)؛ WCB، CF8، CF8M متاح أيضًا |
لون طلاء الايبوكسي | يمكن اختياره من قبل العميل (أي لون RAL أو لون مخصص) |
تصنيف الضغط | مخصص (PN10، PN16، الفئة 150، إلخ.) |
شفة القياسية | مخصص (EN 1092، ANSI B16.5، إلخ.) |
شفة أعلى | ISO 5211 (يختار العميل) |
نطاق درجة الحرارة | يعتمد على مادة المقعد المختارة |
وسائل الإعلام النموذجية | مياه البحر، المياه المالحة، المواد الكيميائية، النفط، المياه، الخ. |
نظرًا لأن الصمام مزود بمقعد مطاطي مبركن، فإن المطاط الصناعي مرتبط بشكل دائم بالجسم ولا يمكن استبداله في الميدان. بالنسبة للتطبيقات التي تتطلب تصميم مقعد قابل للاستبدال، يرجى الاتصال بفريقنا الفني لمناقشة تكوينات الصمامات البديلة.
1. نقوم بتصنيع الصمامات بشكل صارم وفقًا لمواصفات العميل، مع تقديم توصيات احترافية بشأن اختيار المواد وتركيبها لضمان الأداء الأمثل.
2. إن خبرتنا مع السبائك المزدوجة الفائقة (5A) وغيرها من السبائك عالية الجودة تضمن تطبيق المواد المناسب للبيئات القاسية.
3. يتم توفير الوثائق الكاملة، بما في ذلك شهادات المواد وتقارير الاختبار، مع كل طلب.
4. تدعم منشأتنا الحاصلة على شهادة ISO 9001 التصدير العالمي، مع توفر شهادات مثل CE وUKCA وWRAS وACS عند الطلب.
