EBF01-TF01
OEM | ODM | WDS
| الكمية: | |
|---|---|
يمثل صمام الفراشة المزدوج الإزاحة - المعروف أيضًا باسم صمام الفراشة اللامركزي المزدوج - تقدمًا كبيرًا مقارنة بالتصميمات التقليدية متحدة المركز. في الصمام متحد المركز، يظل القرص والمقعد على اتصال دائم طوال دورة الفتح والإغلاق بأكملها، مما يتسبب في احتكاك مستمر يؤدي إلى تآكل المقعد مبكرًا وعزم دوران تشغيل مرتفع. يعمل تصميم الإزاحة المزدوجة على حل هذه المشكلة عن طريق موازنة محور الجذع في اتجاهين - من كل من الخط المركزي للقرص والخط المركزي للصمام - مما يؤدي إلى رفع القرص بعيدًا عن المقعد فور الفتح. بعد بضع درجات من الدوران، يتم تحرير ضغط الختم بالكامل، مما يمنع الاحتكاك المنزلق ويوفر عزم دوران تشغيل أقل، وعمر مقعد ممتد، وإغلاق محكم الفقاعات حتى بعد آلاف الدورات.

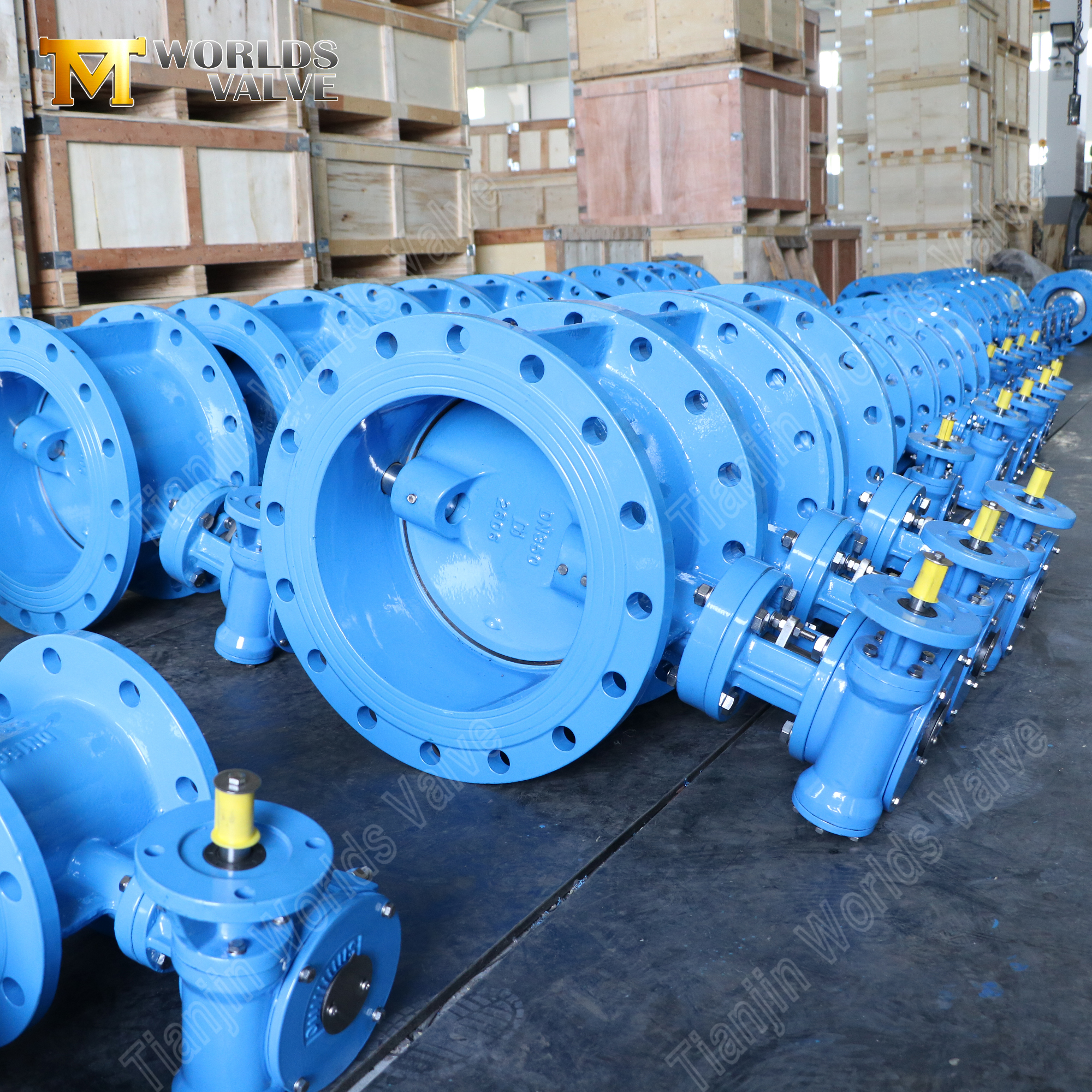

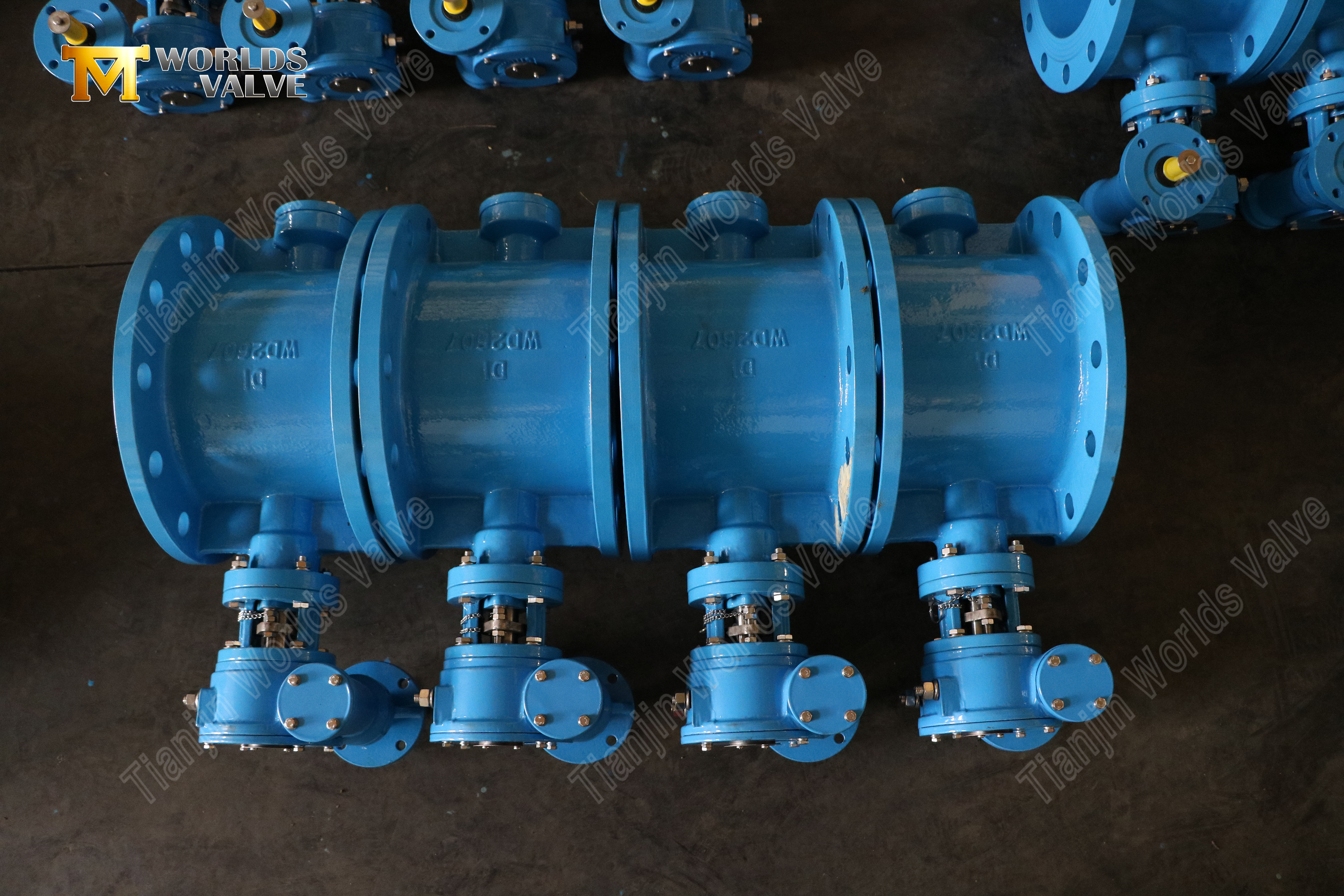

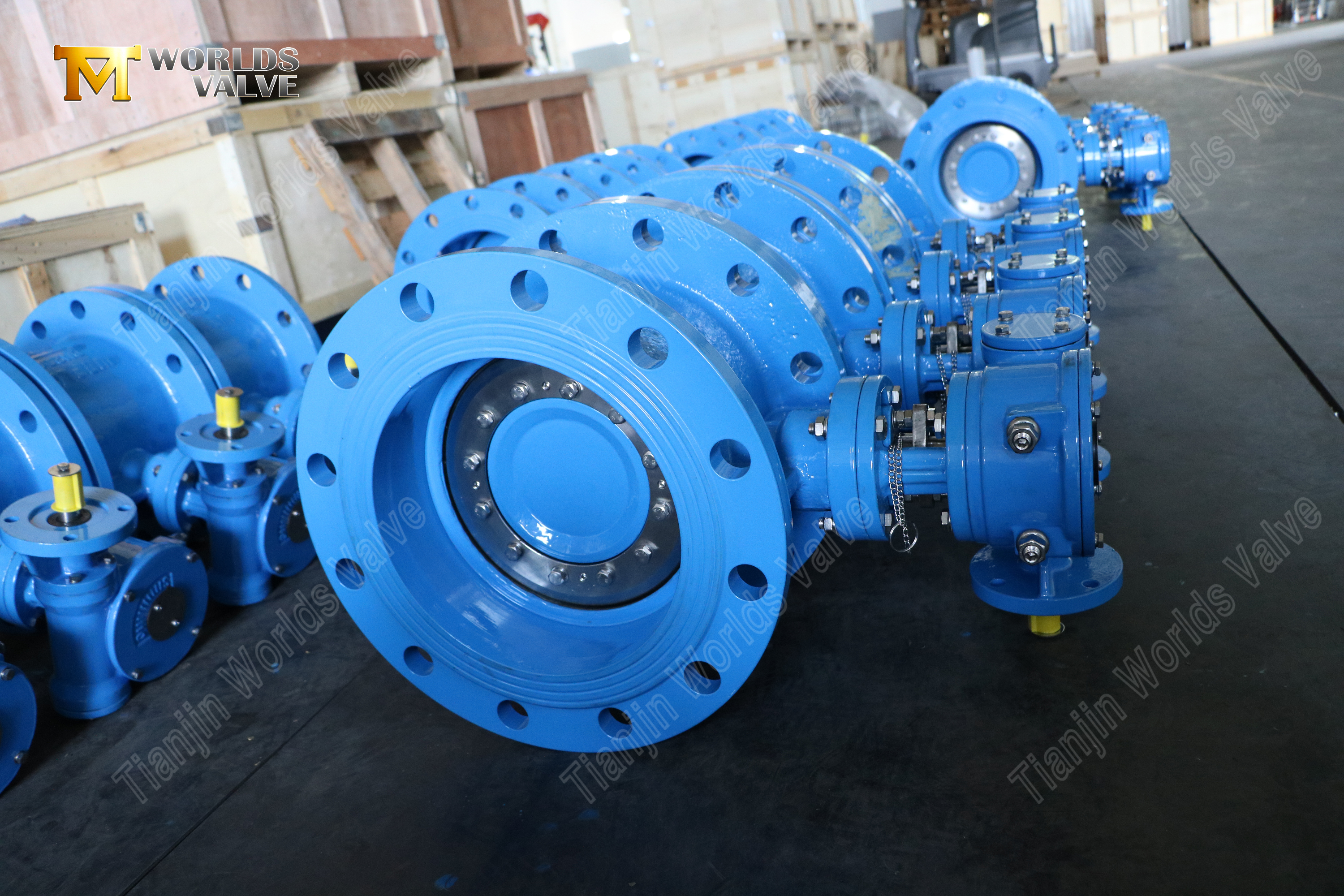

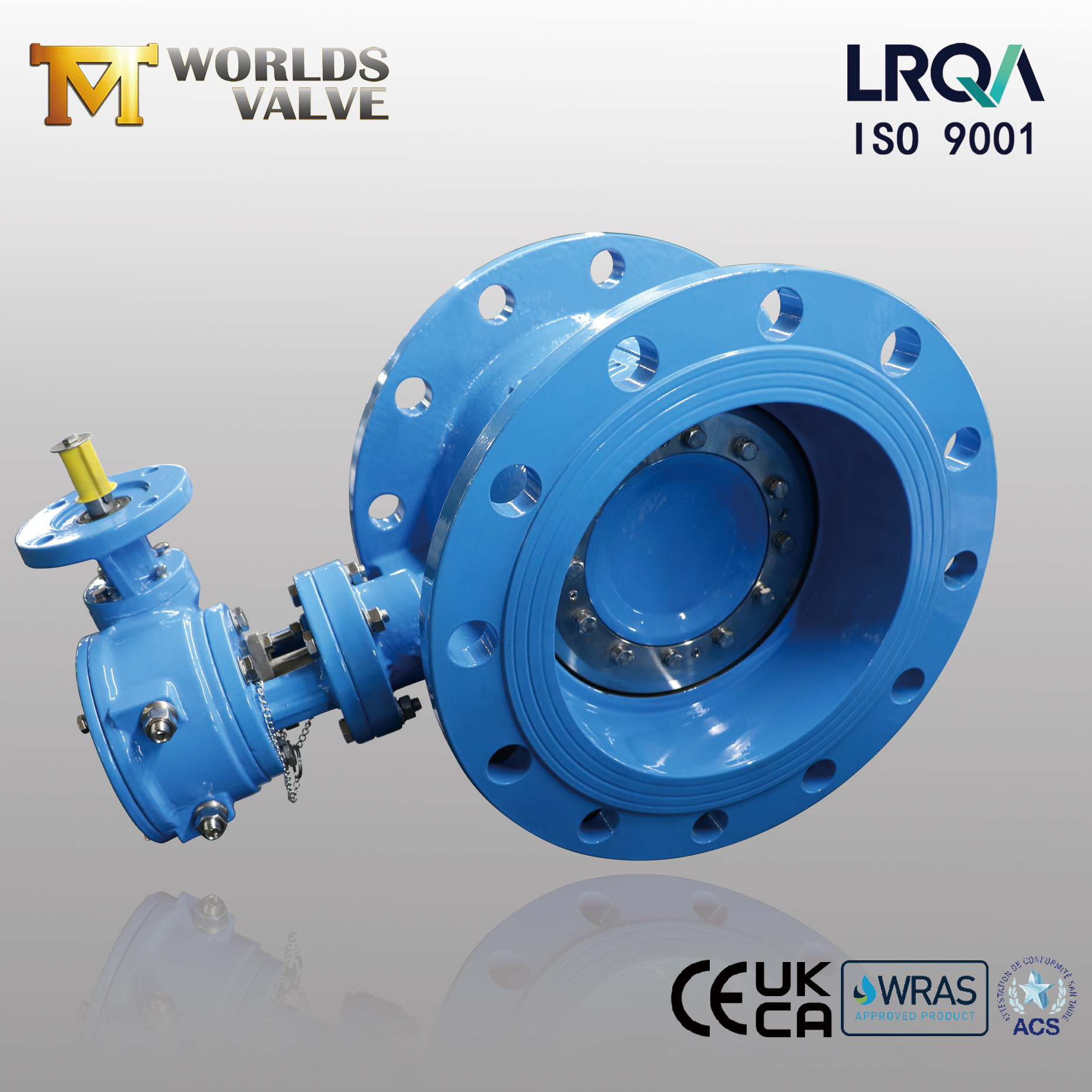

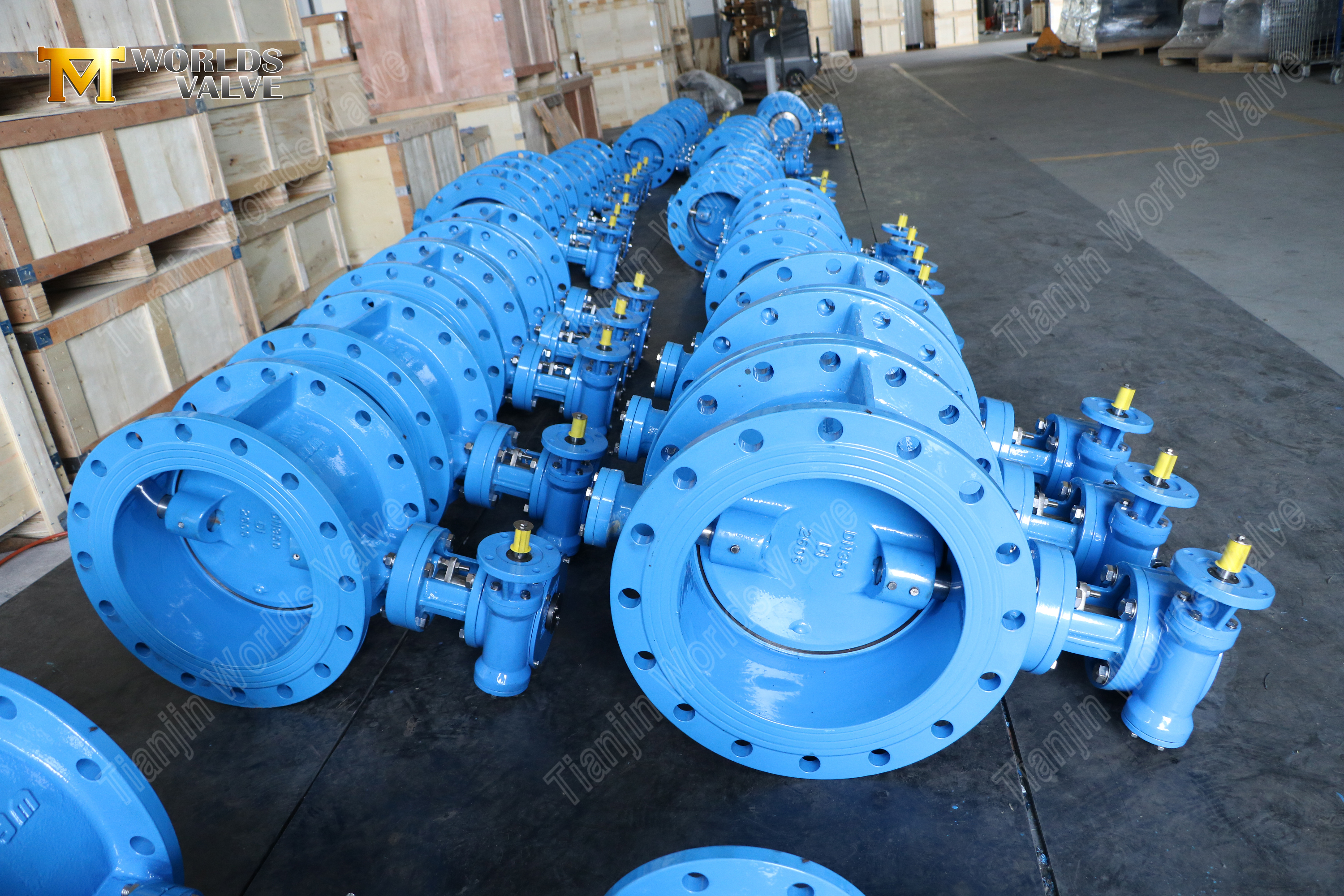

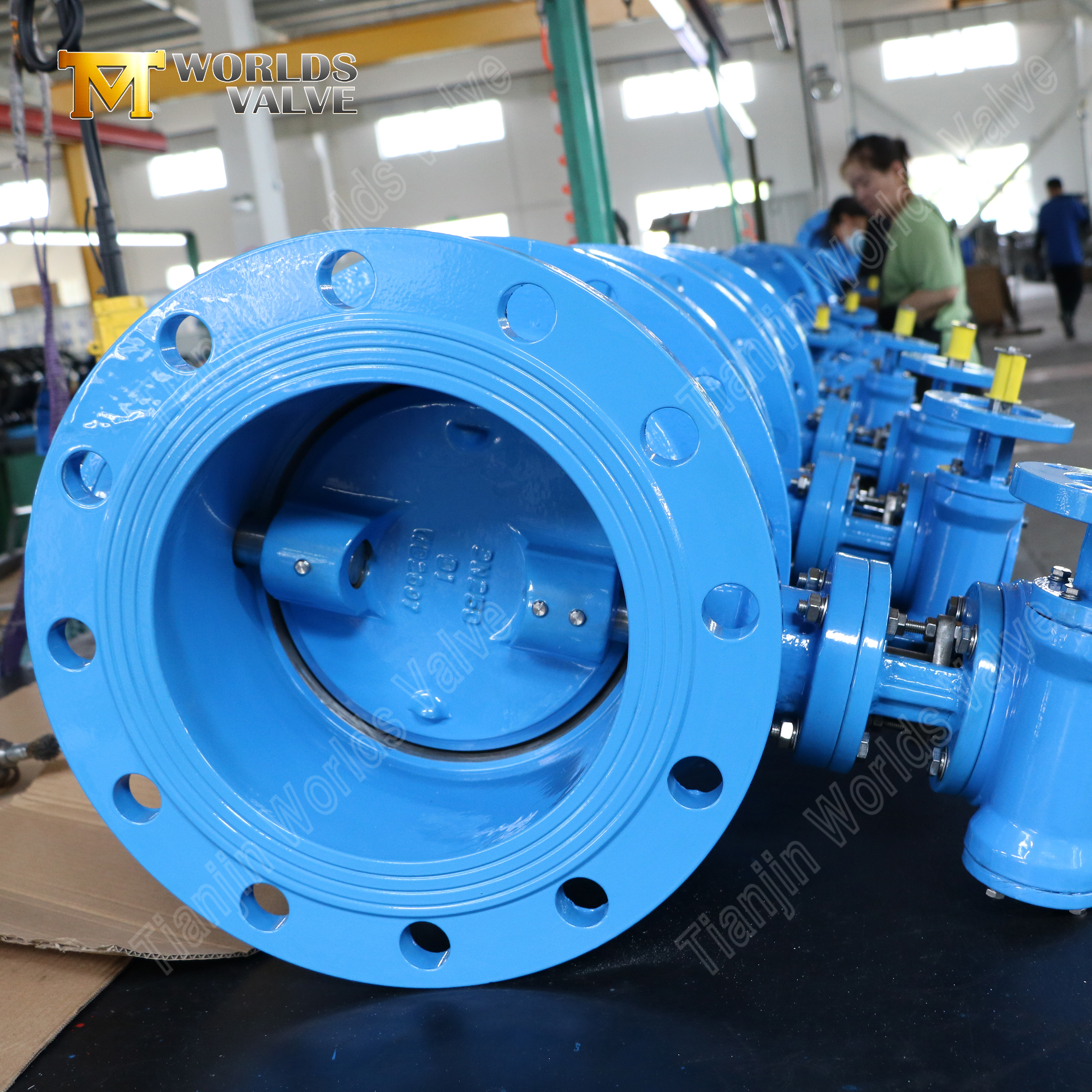

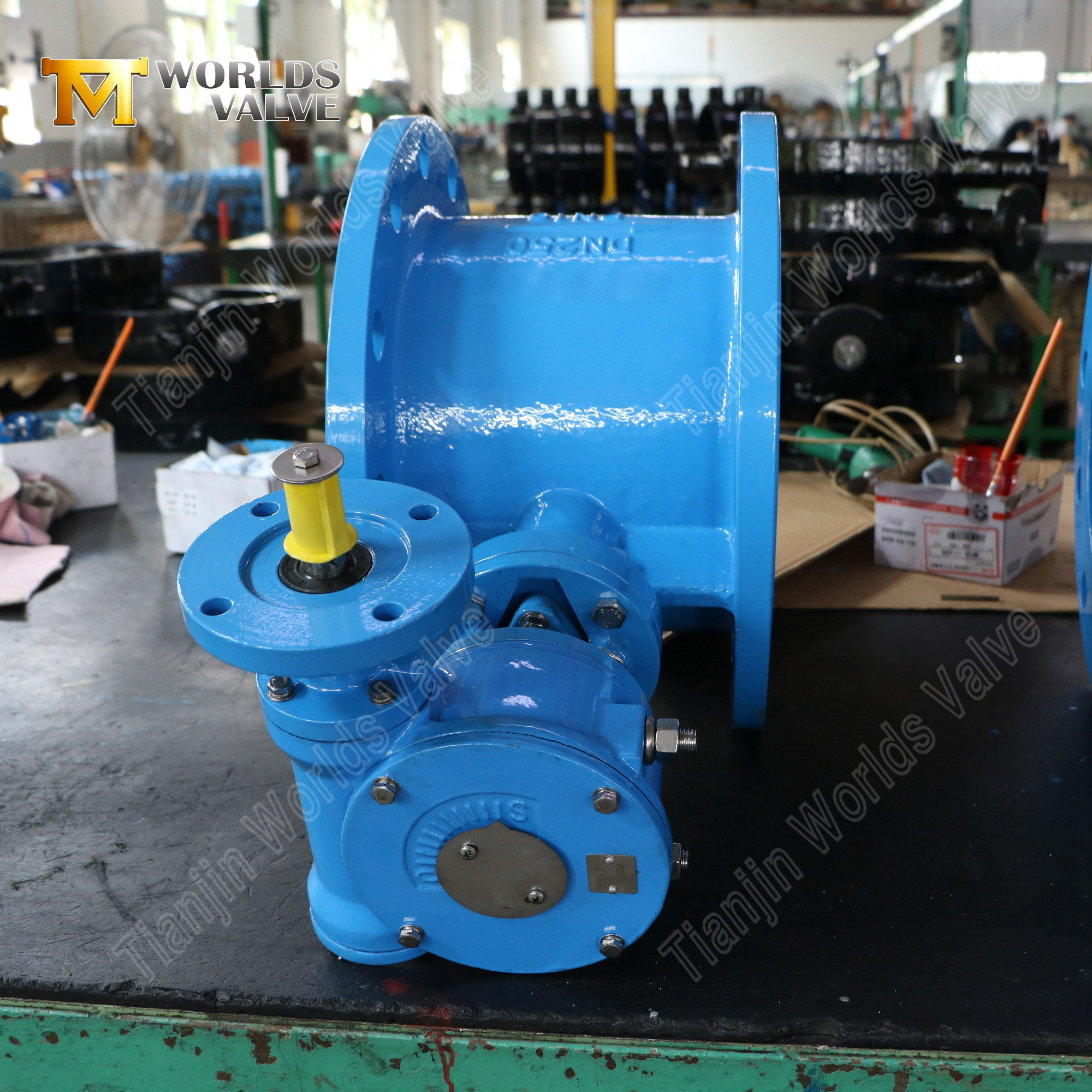

يتميز هذا الطراز مقاس 10 بوصات بجسم وقرص من حديد الدكتايل (EN-GJS-400-15)، ومقعد من الفولاذ المقاوم للصدأ 304، وساق SS420، ومشغل كهربائي مع ترس دودي وعجلة يدوية - منتهية بطبقة إيبوكسي RAL 5015. يتوفر هذا الصمام بأحجام تتراوح من DN100 إلى DN1800، وهو مثالي لإمدادات المياه ومعالجة مياه الصرف الصحي وتوليد الطاقة والتطبيقات الصناعية. باعتبارنا شركة تصنيع المعدات الأصلية معتمدة من LRQA وفقًا لمعيار ISO 9001:2015 مع أكثر من 19 عامًا من الخبرة في التصدير، فإننا نقدم حلولًا قابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات - وكلها مصممة وفقًا لمواصفاتك.
صمام الفراشة ذو الإزاحة المزدوجة | الجسم والقرص DI| 304 مقعد | SS420 الجذعية | أون 593
شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

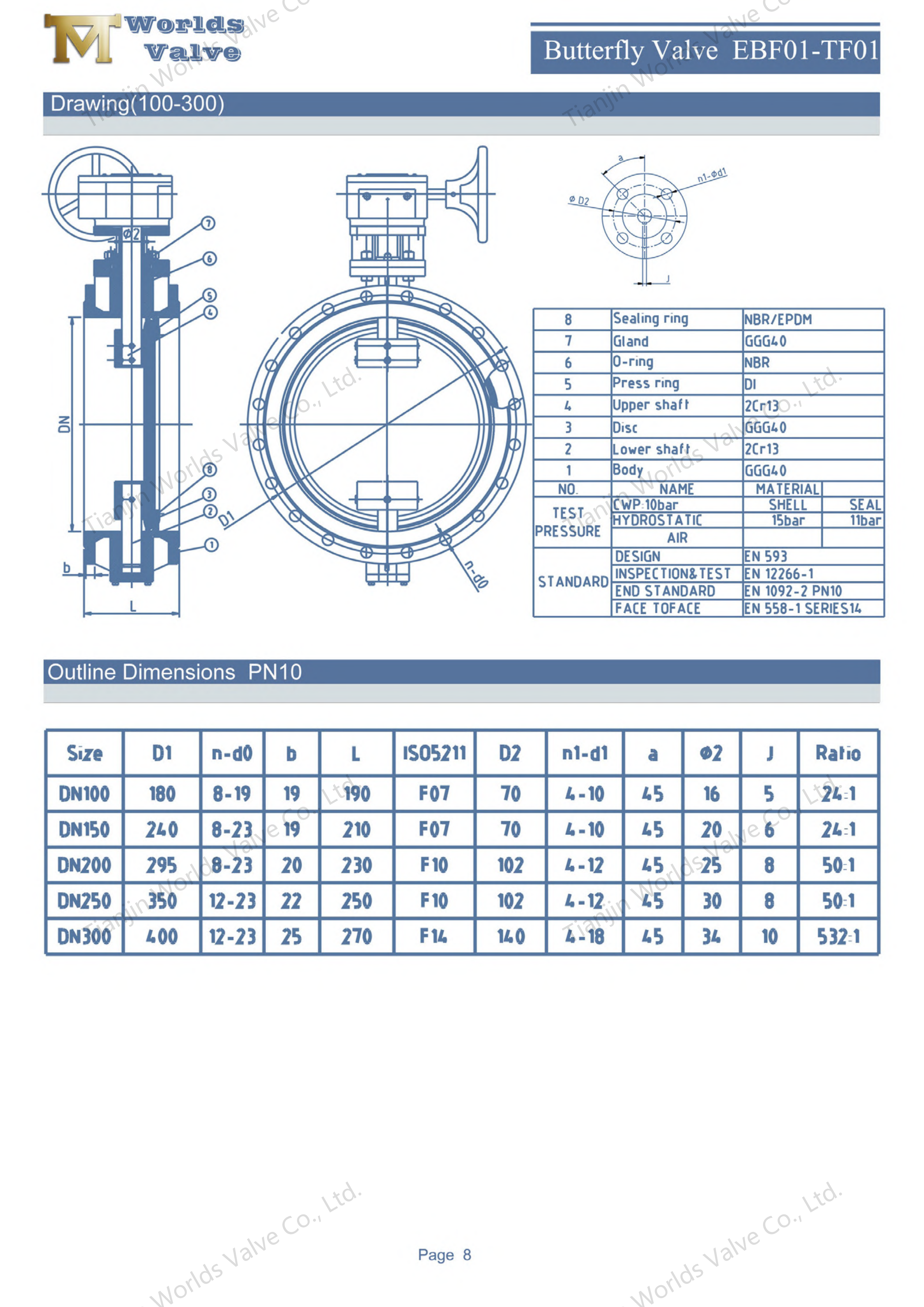

EBF01-TF01- معلومات مفصلة عن المنتج
المعلمة | المواصفات (هذا النموذج) |
نوع الصمام | صمام الفراشة ذو الإزاحة المزدوجة (غريب الأطوار) |
مقاس | DN250 (النطاق: DN100-DN1800) |
تصميم | أون 593 |
مادة الجسم | حديد الدكتايل (EN-GJS-400-15) |
مادة القرص | حديد الدكتايل |
المواد الجذعية | الفولاذ المقاوم للصدأ SS420 |
مادة المقعد | 304 الفولاذ المقاوم للصدأ |
شفة أعلى | ايزو 5211 |
عملية | المحرك الكهربائي مع العتاد الدودي والعجلة اليدوية |
طلاء | راتنجات الإيبوكسي، RAL 5015 (أزرق سماوي)، 250 ميكرومتر كحد أدنى |
يمنع الاحتكاك المنزلق - تتسبب هندسة الإزاحة المزدوجة في رفع القرص بعيدًا عن المقعد فور فتحه، مما يمنع الاحتكاك المستمر الذي يؤدي إلى تآكل الصمامات المركزة. وهذا يعني عمرًا أطول بكثير للمقعد والقرص.
عزم دوران أقل للتشغيل - مع التخلص من الاحتكاك بعد بضع درجات من الدوران، يتطلب الصمام عزم دوران أقل بكثير للتشغيل. وهذا يسمح بوجود مشغلات أصغر حجمًا وأكثر اقتصادًا وتشغيلًا يدويًا أكثر سلاسة.
إغلاق محكم الفقاعات - يضمن تصميم الإزاحة المزدوجة مقاعد القرص بقوة مقابل المقعد المصنوع من الفولاذ المقاوم للصدأ 304 عند إغلاقه، مما يوفر ختمًا مانعًا للتسرب معتمدًا وفقًا لمعايير API 598 - حتى بعد آلاف الدورات.
الشفاه المتكاملة على كلا الطرفين - يتم تثبيت الصمام مباشرة على حواف الأنابيب المتزاوجة على كلا الجانبين، مما يوفر الاتصال الأكثر أمانًا وصلابة - وهو مثالي للأنظمة ذات القطر الكبير والتدفق العالي.
خدمة النهاية المسدودة ثنائية الاتجاه - تدعم عزل وإزالة أقسام الأنابيب على كلا الجانبين بينما يظل الصمام مغلقًا ومختومًا.
محاذاة أسهل - تعمل الفلنجات المتكاملة على تبسيط عملية التثبيت والتوسيط بين فلنجات خطوط الأنابيب - ولا توجد إجراءات محاذاة معقدة.
قوة عالية - توفر قوة شد تبلغ ≥400 ميجا باسكال وقوة إنتاج تبلغ ≥250 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع الضغط.
استطالة ممتازة - الحد الأدنى من الاستطالة بنسبة 15% يضمن قدرة المادة على تحمل التمدد الحراري وإجهاد خط الأنابيب دون التشقق.
مقاومة الصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات والاهتزازات الميكانيكية.
مقاومة ممتازة للتآكل - يقاوم الفولاذ المقاوم للصدأ 304 الأكسدة والتآكل في الماء ومياه الصرف الصحي والبيئات الكيميائية المعتدلة.

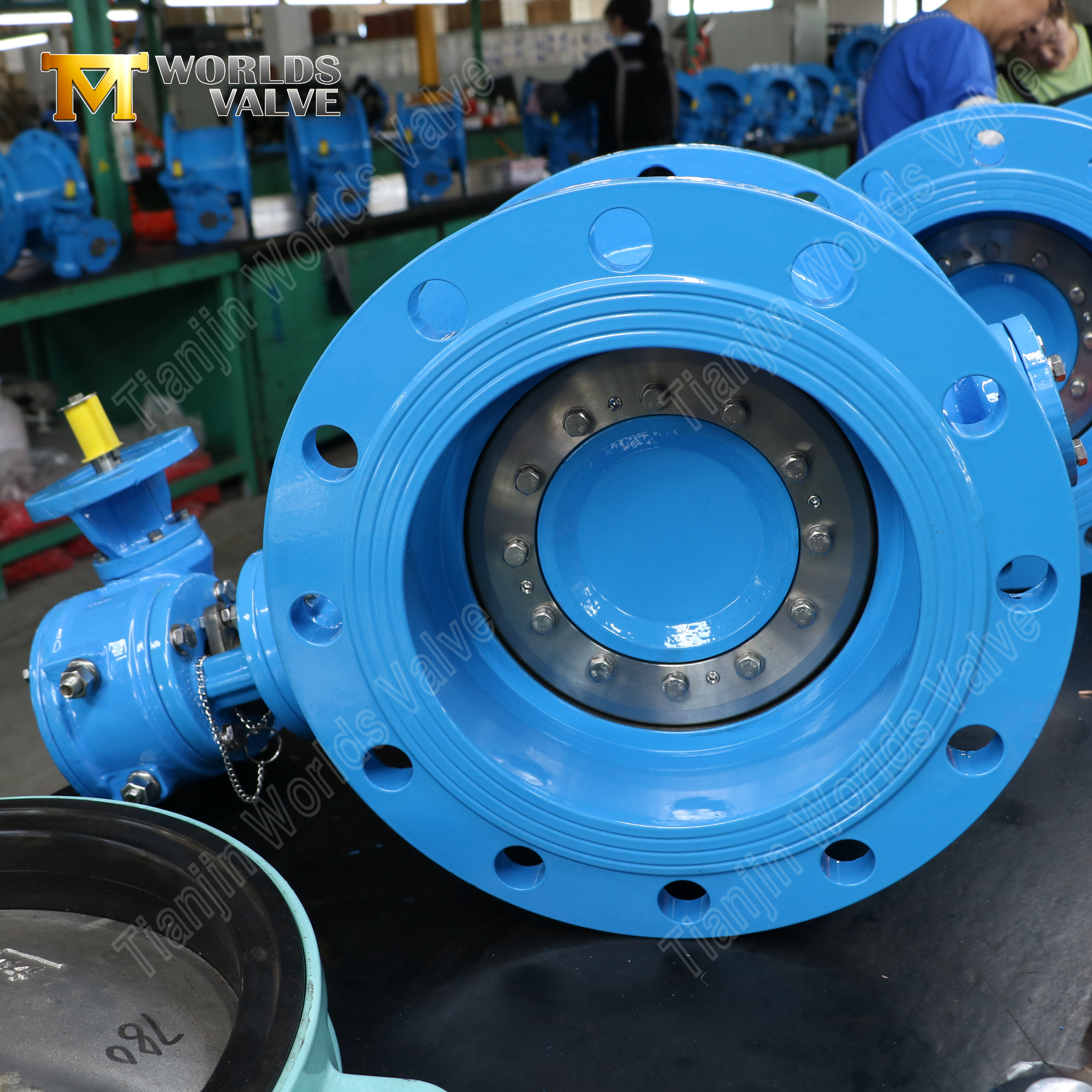

أداء متين للغلق الصلب - توفر واجهة الغلق من المعدن إلى المعدن مقاومة فائقة للتآكل مقارنة بتصميمات المقاعد الناعمة، مما يجعلها مثالية لدرجات الحرارة المرتفعة وظروف الخدمة الصعبة.
عمر خدمة طويل – يحافظ المقعد 304 على هندسة الغلق الخاصة به على مدار آلاف الدورات، مما يضمن الإغلاق المتسق المحكم للفقاعات.
قوة عالية - قوة شد أعلى بكثير من الفولاذ المقاوم للصدأ 304/316، مما يضمن نقل عزم الدوران بشكل موثوق حتى في الصمامات ذات القطر الكبير.
مقاومة للاهتراء - السطح الصلب يقاوم التهيج والقلق أثناء ركوب الدراجات المتكررة.
تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.
الأتمتة الكهربائية - توفر التحكم عن بعد في التشغيل والإيقاف أو التحكم في التعديل مع ردود فعل من 4 إلى 20 مللي أمبير لتكامل PLC وSCADA.

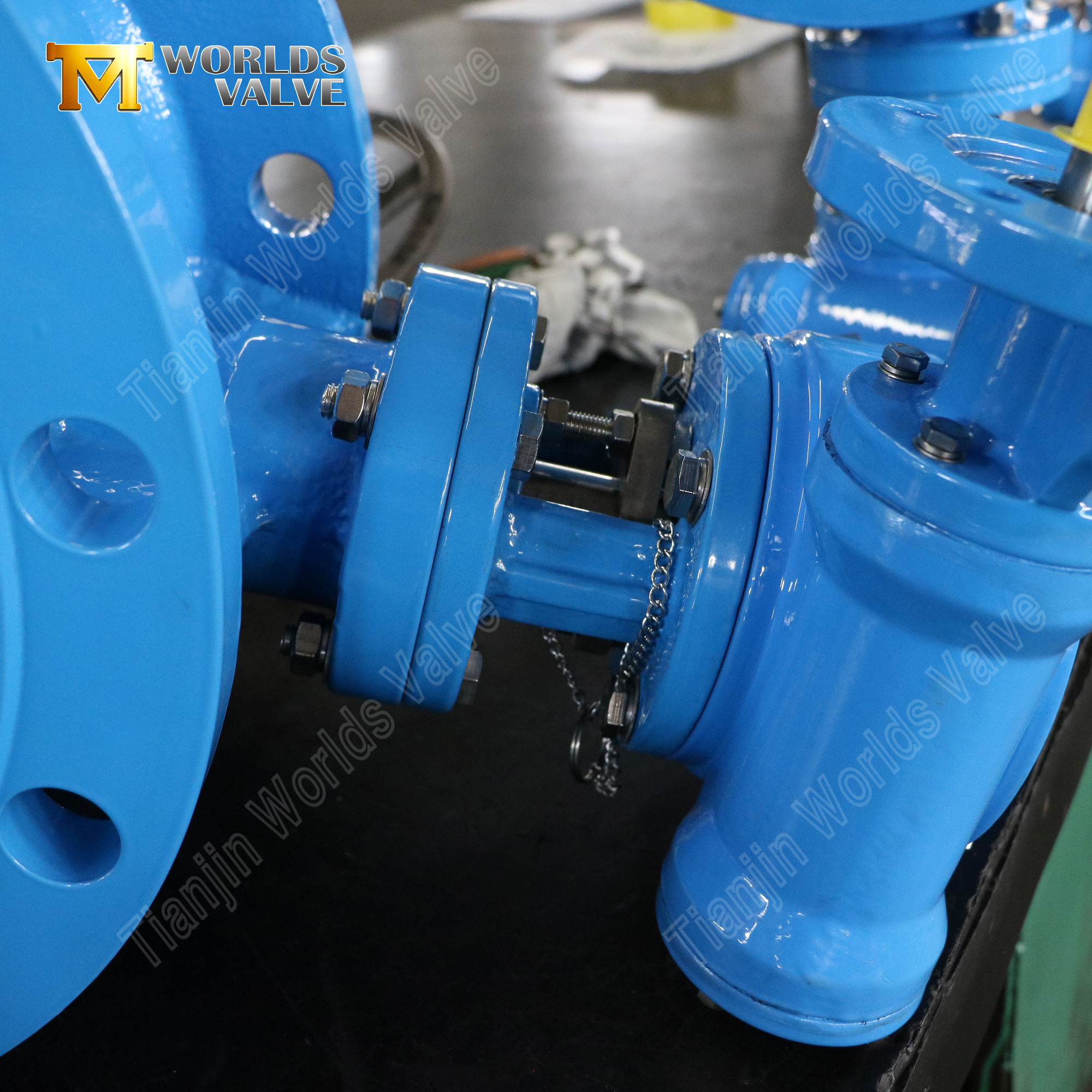

مضاعفة عزم دوران الترس الدودي - يقلل الترس الدودي من متطلبات عزم دوران التشغيل، مما يتيح التشغيل السلس والموثوق حتى في الصمامات ذات القطر الكبير.
تجاوز العجلة اليدوية يدويًا – يتضمن عجلة يدوية للتشغيل اليدوي أثناء انقطاع التيار الكهربائي أو الصيانة – لا يتطلب أدوات خاصة.
تركيب ISO 5211 - تضمن الحافة العلوية القياسية التوافق مع مجموعة واسعة من المحركات.
صناعة | طلب |
إمدادات المياه وتوزيعها | أنابيب المياه البلدية، محطات الضخ، شبكات التوزيع |
معالجة مياه الصرف الصحي | خطوط الصرف الصحي، محطات المعالجة، أنظمة الصرف الصحي |
توليد الطاقة | دوائر مياه التبريد، أنظمة المكثفات، خطوط البخار |
أنظمة التدفئة والتهوية وتكييف الهواء | الماء المبرد، الماء الساخن، أنظمة أبراج التبريد |
المعالجة الصناعية | خطوط المياه الصناعية العامة، سوائل المعالجة |
الحماية من الحرائق | خطوط مياه الإطفاء، أنظمة الرش |
1. الجودة المعتمدة من LRQA – تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، وهي هيئة اعتماد موثوقة عالميًا – مما يوضح التزامنا بالتحسين المستمر وإدارة المخاطر.
2. متخصصون في الأوفست المزدوج - لدينا خبرة واسعة في تصنيع صمامات الفراشة ذات الأوفست المزدوج لمشاريع المياه والطاقة والمشاريع الصناعية في جميع أنحاء العالم.
3. نطاق واسع للحجم - من DN100 إلى DN1800، نحن نغطي مجموعة كاملة من متطلبات الأنابيب الصناعية.
4. التخصيص الكامل - المواد، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - نصممها وفقًا لمواصفاتك.
5. أكثر من 19 عامًا من الخبرة في التصدير - خدمات لوجستية سلسة ودعم ما بعد البيع لأكثر من 50 دولة - بما في ذلك أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.
6. إمكانية التتبع بنسبة 100% - يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.
7. التحول السريع – مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.
سواء كنت بحاجة إلى هذا التكوين مقاس 10 بوصات، أو حجم مختلف ضمن نطاق DN100-DN1800، أو التشغيل الآلي، أو حزمة الصمامات الكاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.
فقط أرسل لنا:
الحجم المطلوب وتصنيف الضغط
نوع الوسائط ودرجة حرارة التشغيل
مجموعة المواد المفضلة (الجسم / القرص / المقعد)
نوع المحرك (يدوي، تروس دودية، كهربائي، هوائي، هيدروليكي)
معيار الحافة والحفر (ANSI، DIN، JIS، BS)
الكمية المستهدفة وميناء الوجهة
سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.
نرحب أيضًا بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.
