CBF01-TF01
OEM | ODM | WDS
| الكمية: | |
|---|---|
يتم تشغيله بواسطة مشغل يدوي **مشغل ترس دودي (توربين)**، وهو يوفر تحكمًا سهلاً ودقيقًا، خاصة بالنسبة لأقطار الأنابيب الأكبر. تتميز مكونات الختم الأساسية بـ **قرص CF8M (AISI 316 الفولاذ المقاوم للصدأ)** لمقاومة التآكل و**مقعد EPDM** المرن للحصول على ختم يمكن الاعتماد عليه ومحكم الفقاعات. بفضل **نطاق الحجم الشامل من DN50 إلى DN2000**، تم تصميم هذا الصمام لتلبية متطلبات البنية التحتية والمشاريع الصناعية واسعة النطاق.

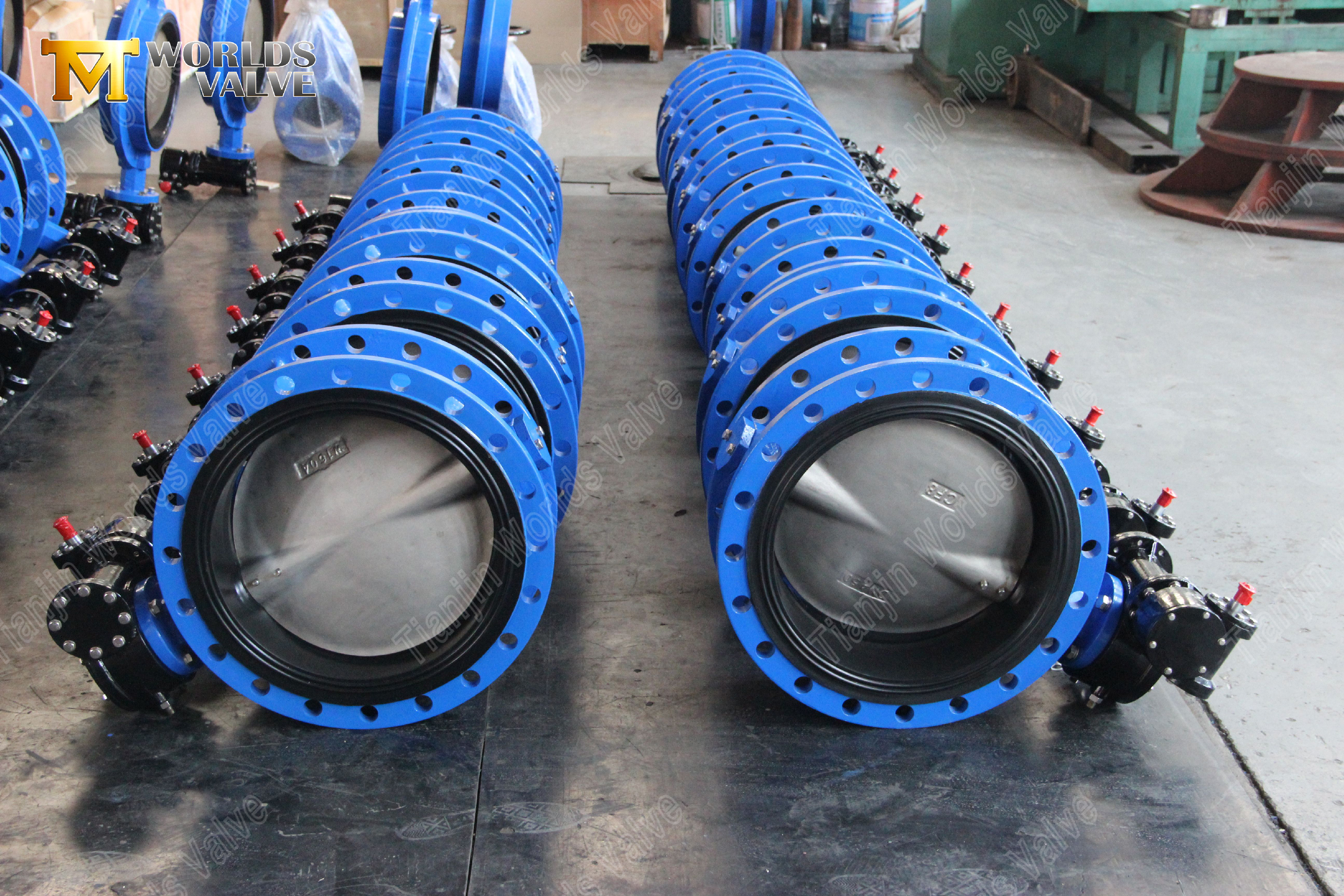

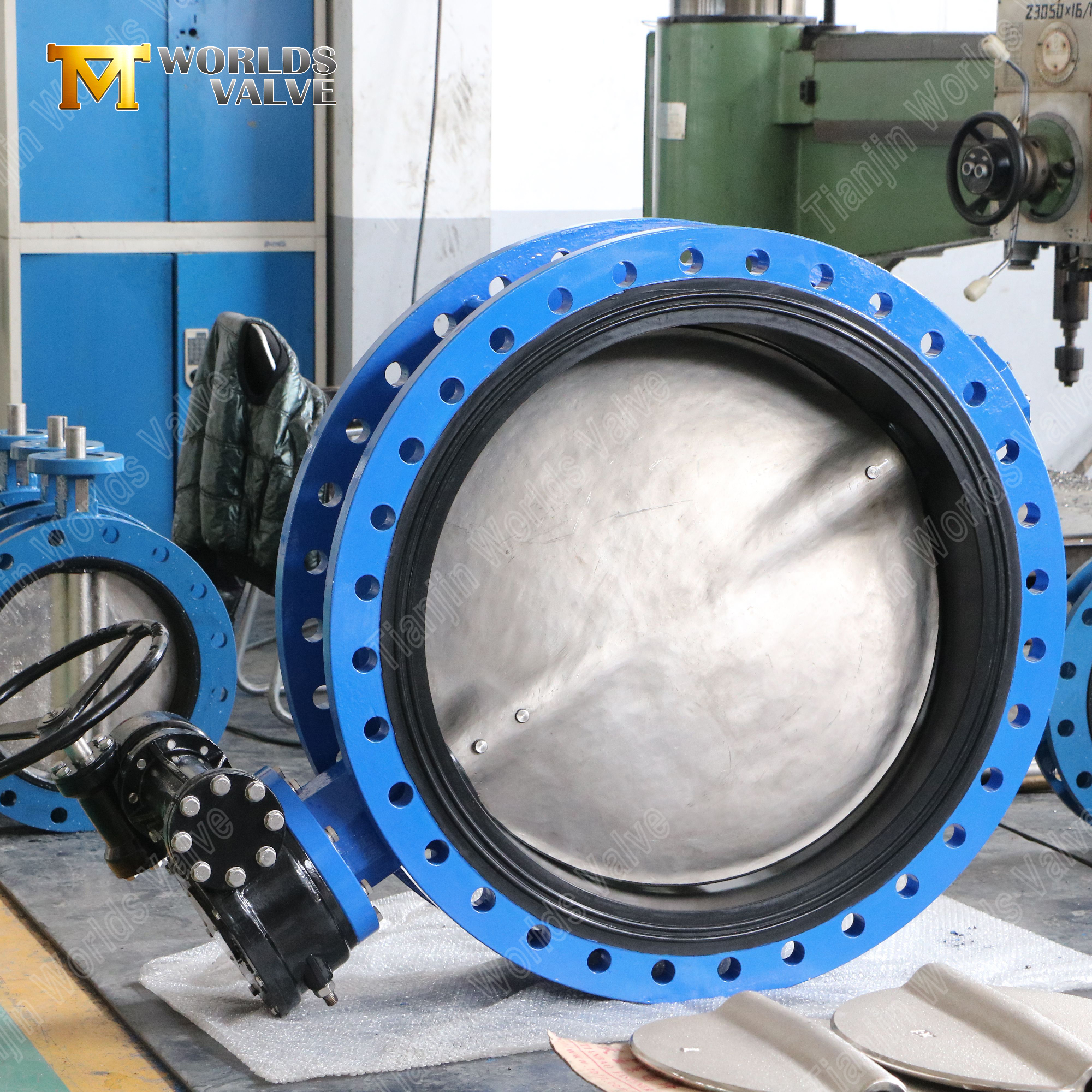

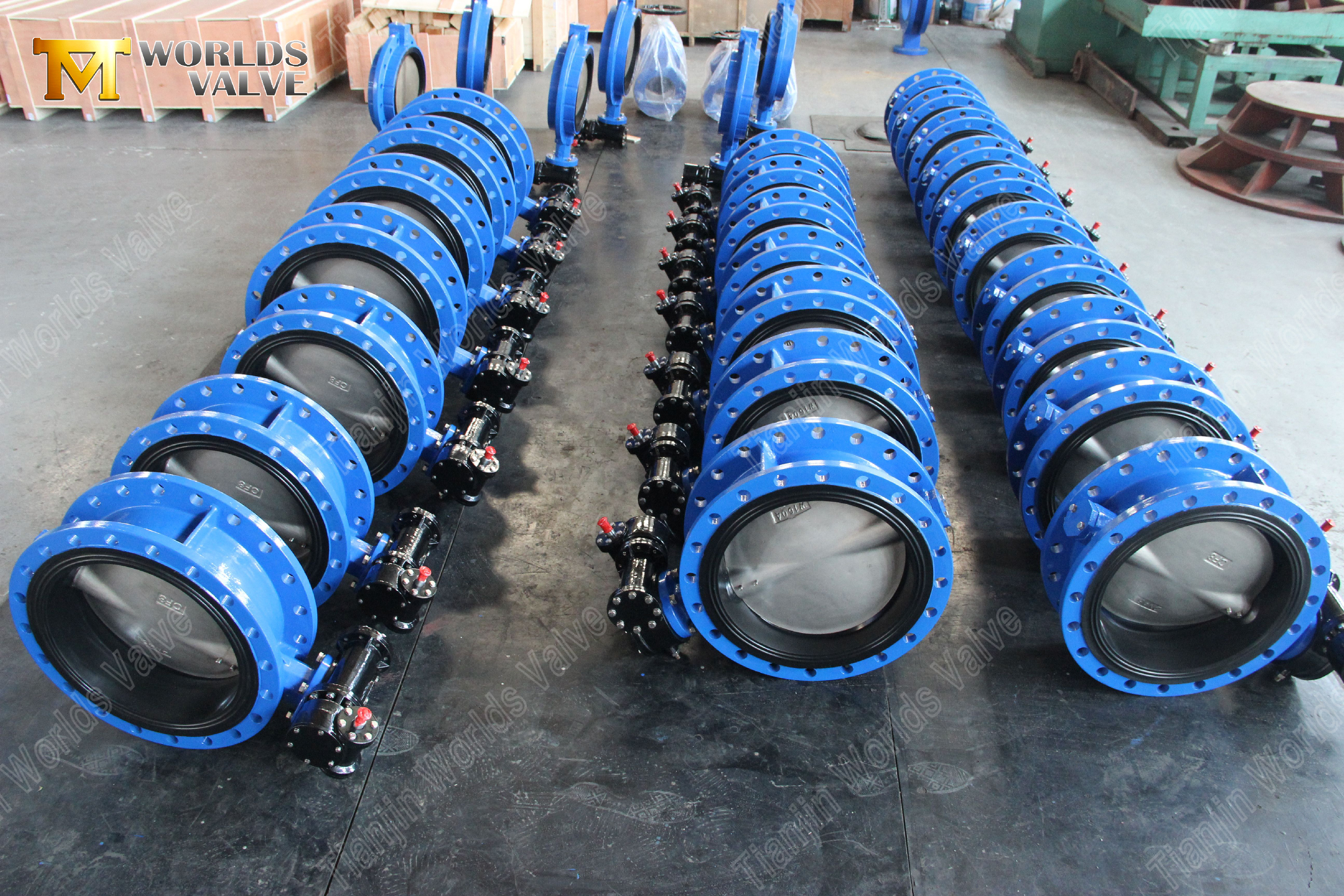

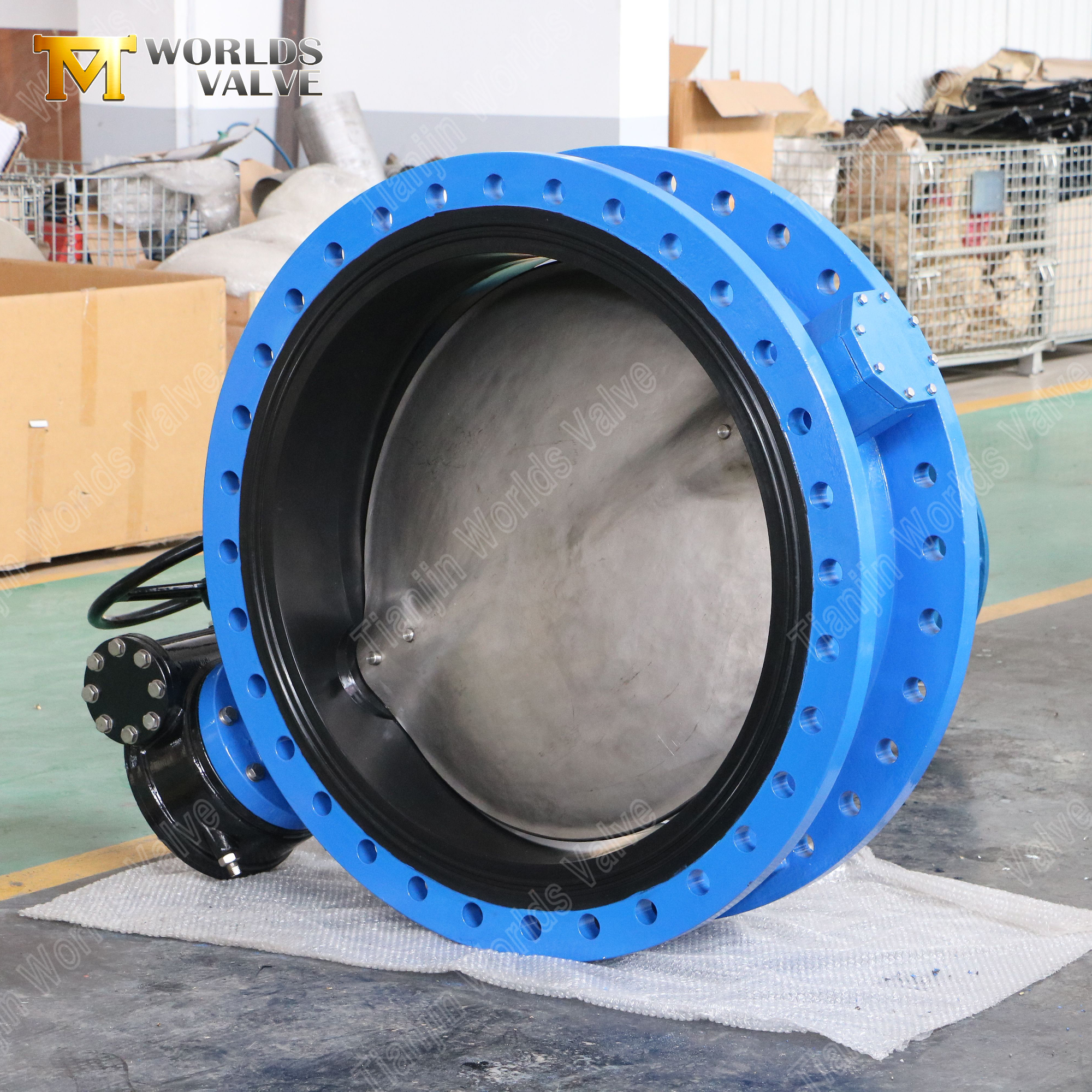

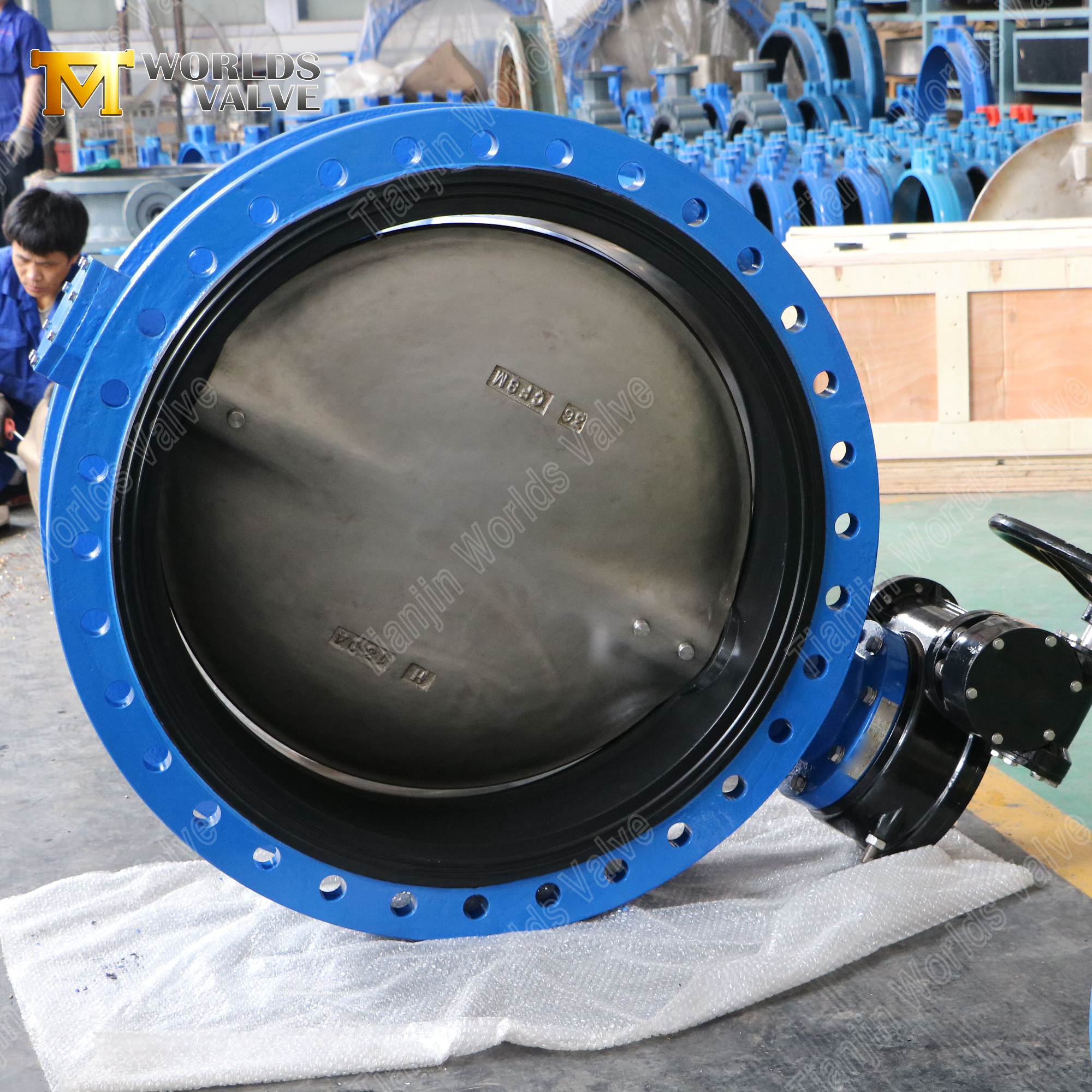

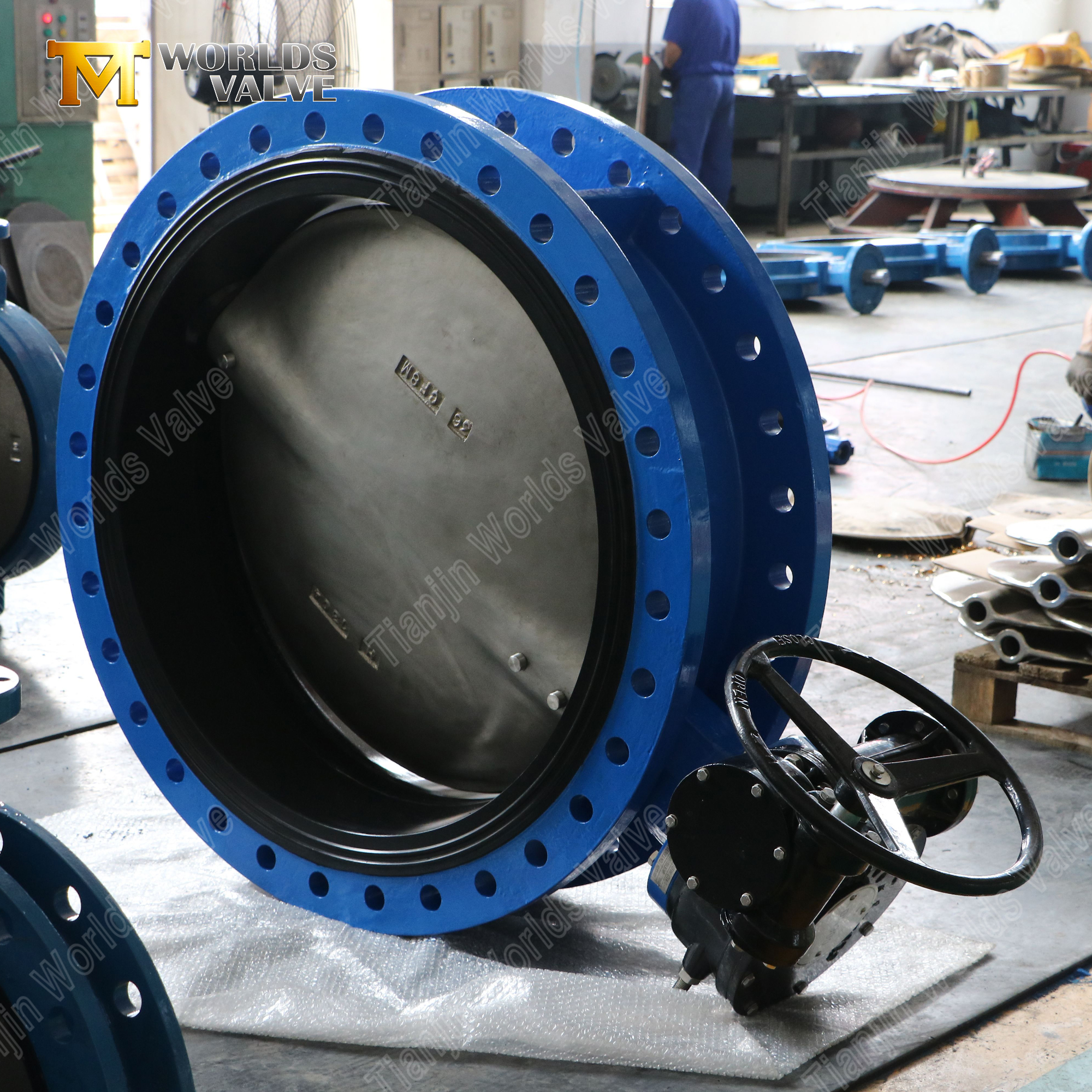

صمام فراشة ذو حواف مزود بقرص CF8M ومشغل تروس مثبت بمسمار

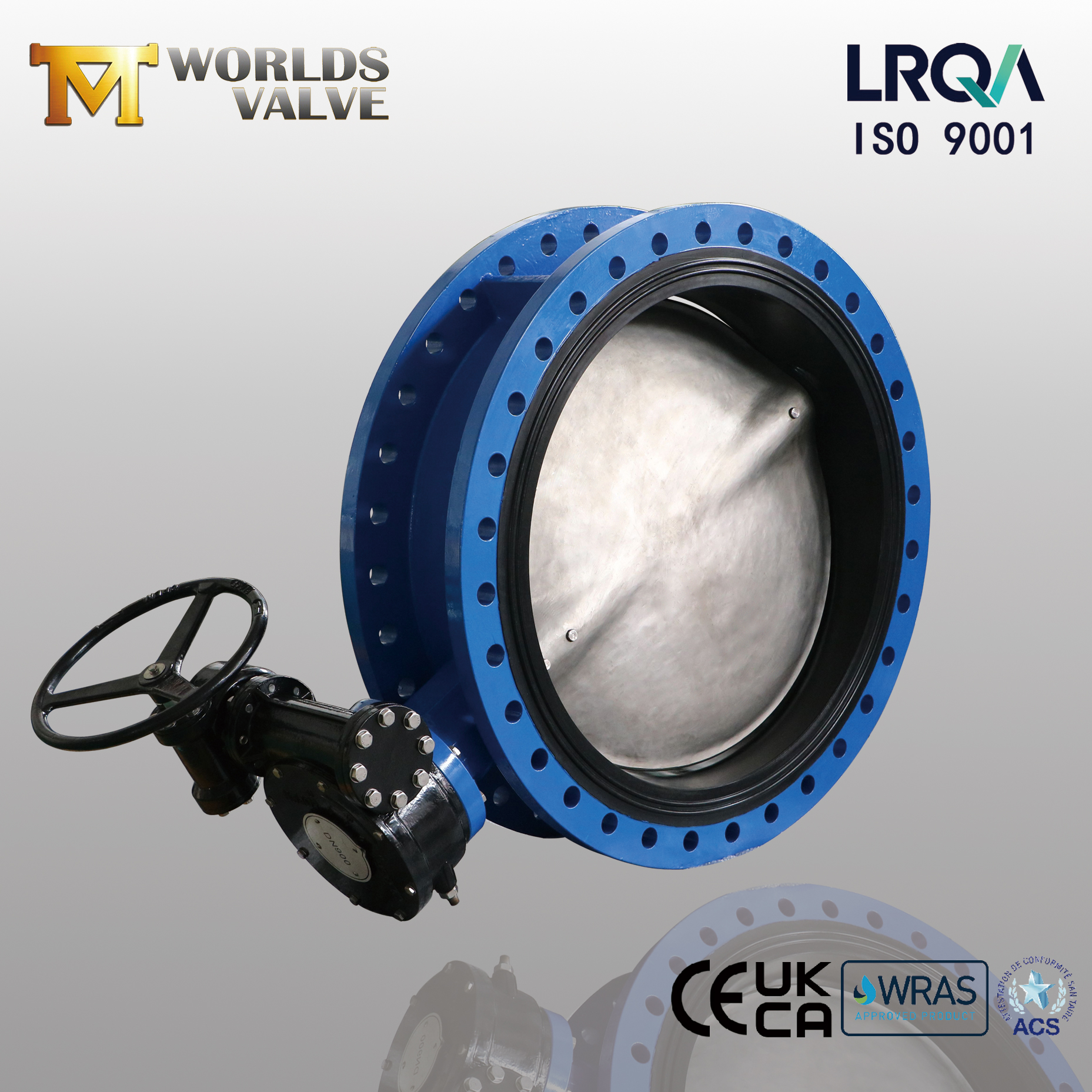

شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
سي بي اف01-تF01-تحميل دليل التشغيل والصيانة
1. مجموعة قرص وجذع عالية القوة مثبتة بدبابيس لتحقيق الموثوقية القصوى
يشتمل الصمام الخاص بنا على تصميم ميكانيكي قوي يضمن المتانة ويمنع الفشل الداخلي.
اتصال القرص الآمن: **يتم تثبيت القرص CF8M بشكل آمن على الجذع باستخدام وصلات دبوس عالية القوة**. يمنع هذا التصميم ارتخاء القرص أو انزلاقه تحت عزم الدوران العالي أو تقلبات الضغط، وهي نقطة فشل شائعة في التصميمات القياسية ذات المفاتيح أو المثبتة.
تعزيز السلامة الهيكلية: يقوم النظام المثبت بمسمار بتوزيع ضغوط التشغيل بالتساوي بين القرص والساق، مما يزيد بشكل كبير من مقاومة الصمام للصدمات الميكانيكية والمطرقة المائية، مما يؤدي إلى عمر خدمة أطول.
عملية صيانة خالية: يلغي هذا التجميع الدائم ذو القفل الإيجابي الحاجة إلى التعديلات الداخلية ويقلل من خطر فصل المكونات، مما يضمن تشغيلًا موثوقًا وخاليًا من الصيانة بمرور الوقت.

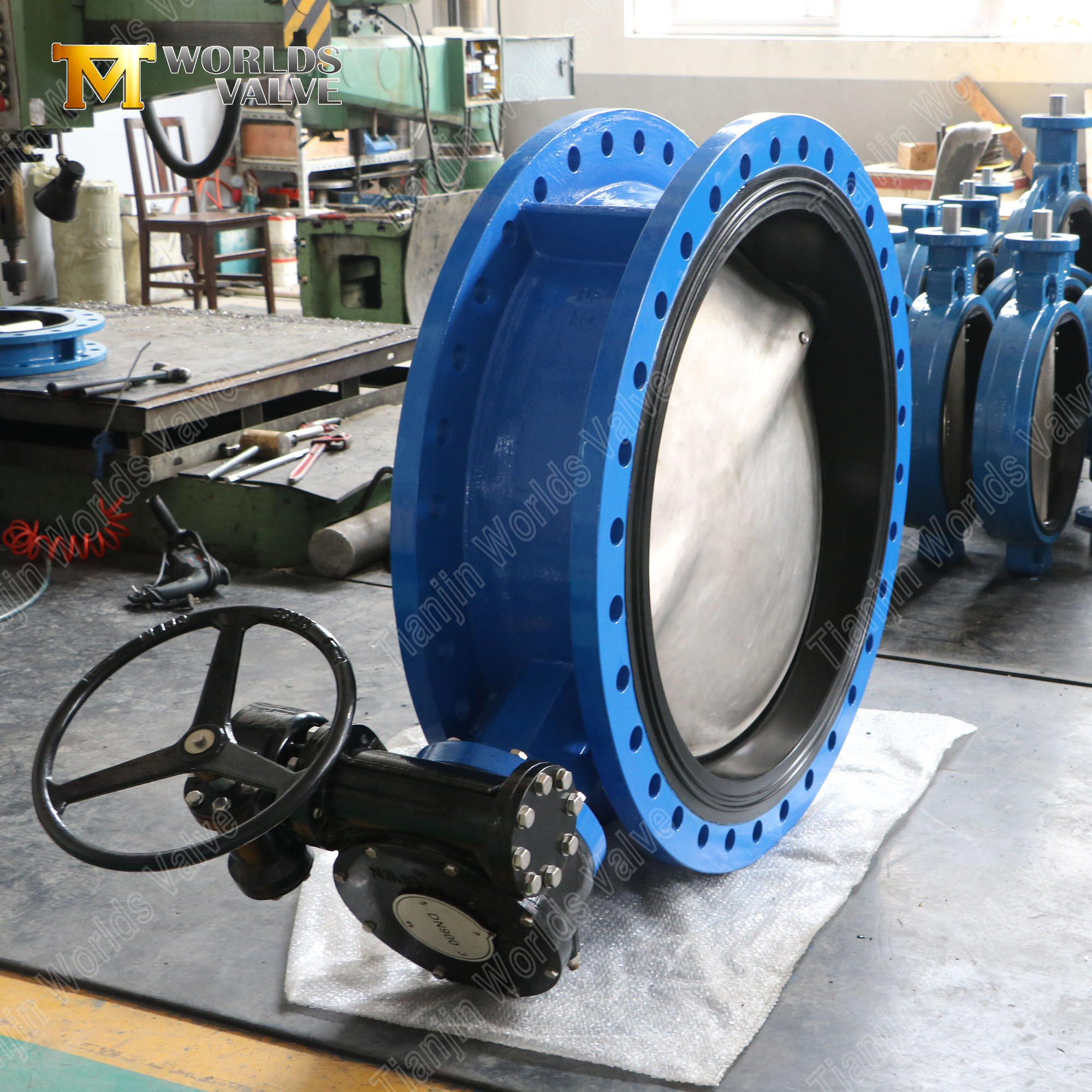

2. تشغيل فعال للتروس للتحكم في القطر الكبير دون عناء
مُصمم لسهولة التعامل اليدوي عبر نطاق الحجم الواسع
ميزة ميكانيكية عالية: يوفر **مشغل الترس الدودي متعدد النسب** مضاعفة كبيرة لعزم الدوران، مما يجعل عملية الفتح والإغلاق اليدوي للصمامات ذات القطر الكبير (من DN400 فما فوق) سلسة وسهلة الإدارة بأقل جهد من جانب المشغل.
تحديد المواقع بدقة والإشارة: يسمح صندوق التروس بتحديد موضع القرص بشكل دقيق وتزايدي لتعديل التدفق المحتمل ويتميز بمؤشر موضع مرئي واضح (فتح/إغلاق) لتأكيد الحالة في لمحة سريعة.
مقاعد موثوقة: تضمن آلية التروس إغلاقًا ميكانيكيًا محكمًا من خلال تطبيق عزم دوران ثابت ومناسب للجلوس، مما يضمن إغلاق محكم التسرب ضد مقعد EPDM.
3. مجموعة مواد متينة للمياه والخدمة العامة
تم تصميمه باستخدام مواد أثبتت كفاءتها لتحقيق أداء طويل الأمد في التطبيقات الشائعة.
قرص مقاوم للتآكل: يوفر القرص **CF8M (الفولاذ المقاوم للصدأ AISI 316)** مقاومة ممتازة للتآكل والنقر الناتج عن الكلوريدات والعوامل المؤكسدة الموجودة في المياه المعالجة ومياه التبريد والسوائل الصناعية المعتدلة.
ختم EPDM المرن: يوفر **مقعد إيثيلين بروبيلين ديين مونومر (EPDM)** مرونة فائقة، ومقاومة ممتازة للماء، والعوامل الجوية، ونطاق واسع من درجات حرارة التشغيل، مما يضمن إغلاقًا موثوقًا وطويل الأمد.
جسم ذو حواف قوية: يوفر **جسم حديد الدكتايل (GGG40)** مع **الحواف المتكاملة (EN1092-2 أو ANSI B16.1)** قوة عالية ومقاومة للصدمات، مما يشكل اتصالًا دائمًا وصلبًا ومقاومًا للتسرب بخط الأنابيب.

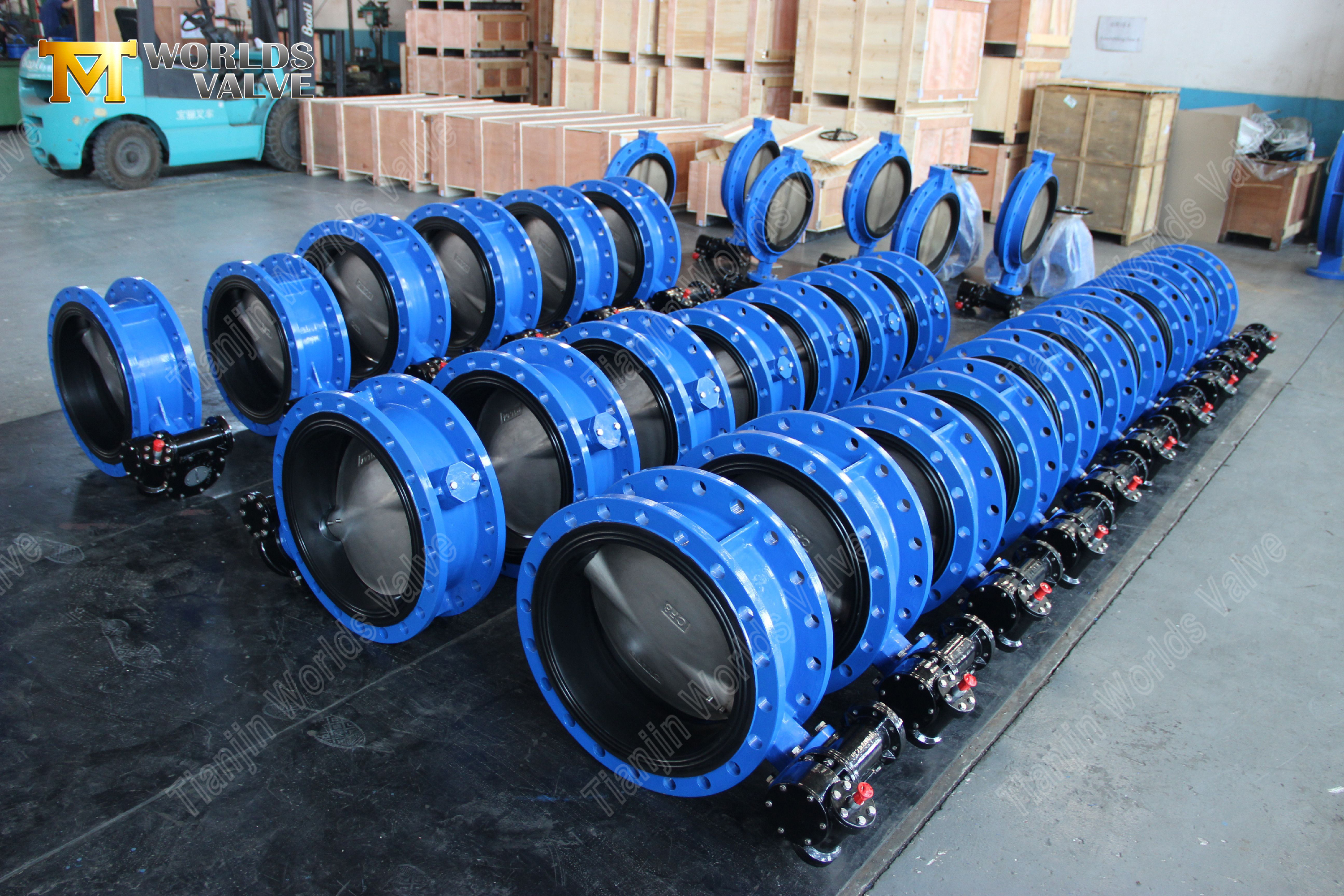

4. نطاق أحجام واسع (DN50-DN2000) لمشاريع البنية التحتية الكبرى
حل قابل للتطوير مصمم للأنظمة واسعة النطاق.
توفر حجم لا مثيل له: نحن نقدم واحدة من أوسع النطاقات القياسية في الصناعة، بدءًا من **DN50 (2") حتى DN2000 (80")**، وهي قادرة على خدمة كل شيء بدءًا من الخطوط الفرعية وحتى أنابيب النقل الرئيسية.
مصممة لأقطار كبيرة: تم تصميم الصمامات ذات الأحجام الأكبر (DN1200+) خصيصًا بهياكل معززة ونسب تروس محسنة للتعامل مع التحديات الكامنة في التحكم في التدفق ذو القطر الكبير بشكل موثوق.
نطاق التطبيق المتنوع: وهذا يجعل الصمام مثاليًا لشبكات توزيع المياه الرئيسية، ومحطات معالجة مياه الصرف الصحي، وأنظمة تبريد محطات الطاقة، ودوائر المياه الصناعية الكبيرة**.

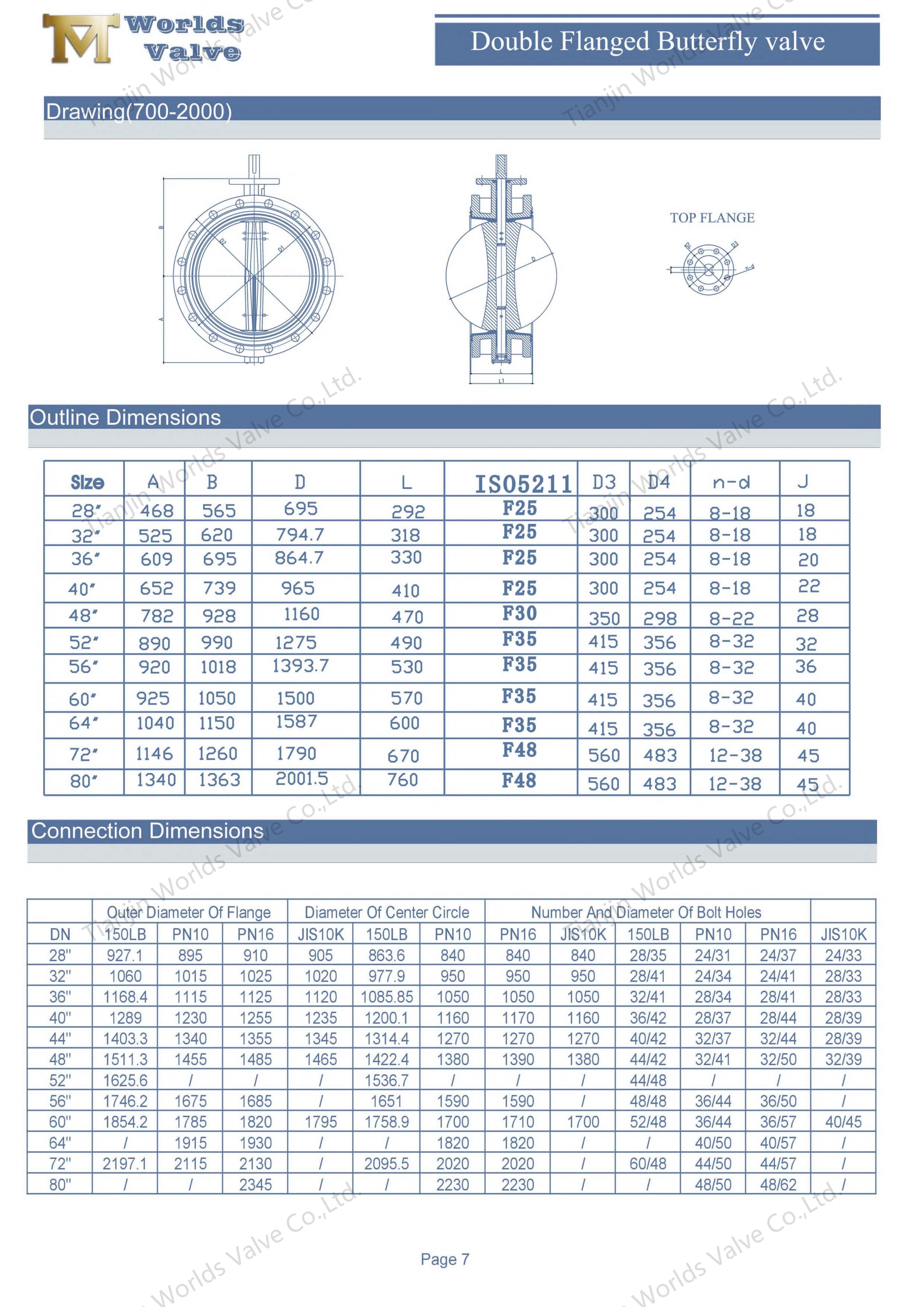

المعلمة | المواصفات |
نموذج | صمام الفراشة ذو الحواف (CBF01-TF01) |
الأحجام | DN50-DN2000 |
التصميم | قرص CF8M مثبت على دبوس |
تصنيف الضغط | PN10/16/150LB/JIS10K |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
الجسم | حديد الدكتايل |
القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) |
Seat | إبدم |
الجذعية | SS431/416/421... |
خبير في تصنيع الصمامات ذات القطر الكبير: نحن نمتلك قدرات هندسية وتصنيعية متخصصة للصمامات التي تتجاوز DN1200، مما يضمن تلبية المتطلبات الصارمة للتطبيقات عالية التدفق.
التركيز على التصميم القوي: يجسد هيكل القرص المثبت لدينا التزامنا بـ **التصميم الميكانيكي الفائق والموثوقية طويلة المدى**، مما يقلل من تكاليف دورة الحياة لعملائنا.
شريك معتمد لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي: باعتبارنا مصنعًا **معتمدًا على ISO 9001**، فإننا نقدم خدمات موثوقة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي. يمكننا تخصيص الصمامات وفقًا لمعايير محددة (WRAS، UL/FM، وما إلى ذلك)، والمواد، ومتطلبات التشغيل (الكهربائية والهوائية).
تجربة المشروع العالمي: لقد تم توريد صماماتنا، وخاصة ذات الأقطار الكبيرة، بنجاح لمشاريع البنية التحتية الدولية، بدعم من فرق فنية وتجارية ذات خبرة.
شبكات نقل وتوزيع مياه الشرب البلدية
محطات معالجة مياه الصرف الصحي والصرف الصحي واسعة النطاق
خطوط سحب وتفريغ مياه التبريد لمحطة توليد الكهرباء
دوائر مياه التبريد الصناعية (الصلب، الكيماويات، البتروكيماويات)
أنظمة الري والتحكم في الفيضانات
للحصول على المواصفات الفنية أو البيانات الهندسية الخاصة بالمشروع أو عرض أسعار لتطبيقك ذو القطر الكبير، اتصل بشركة Tianjin Worlds Valve Co., Ltd.
