CBF02-TF01
OEM | ODM | WDS
| الكمية: | |
|---|---|
إنه يتميز بجسم من حديد الدكتايل GGG40 عالي القوة وقرص من حديد الدكتايل (DI) مطلي بطبقة نايلون متينة (PA). يضمن هذا المزيج من المواد سلامة هيكلية ممتازة، وحماية من التآكل، وتشغيل سلس ومنخفض الاحتكاك على المقعد. باعتبارنا شريكًا موثوقًا به لتصنيع المعدات الأصلية في الصين، فإننا نقدم هذا الصمام العملي الموثوق به بجودة ثابتة ومرونة لتلبية متطلبات مشروعك المحددة.

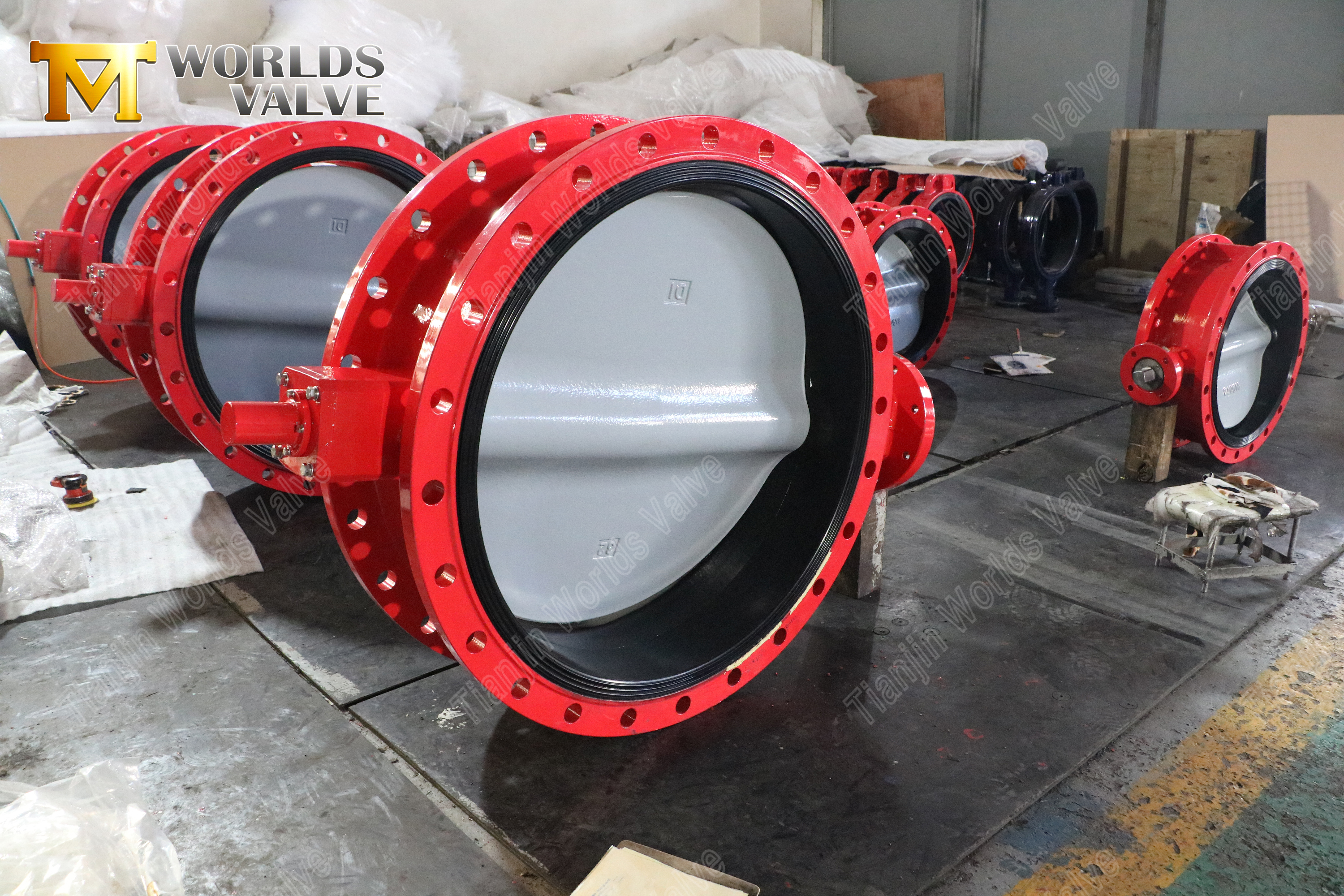

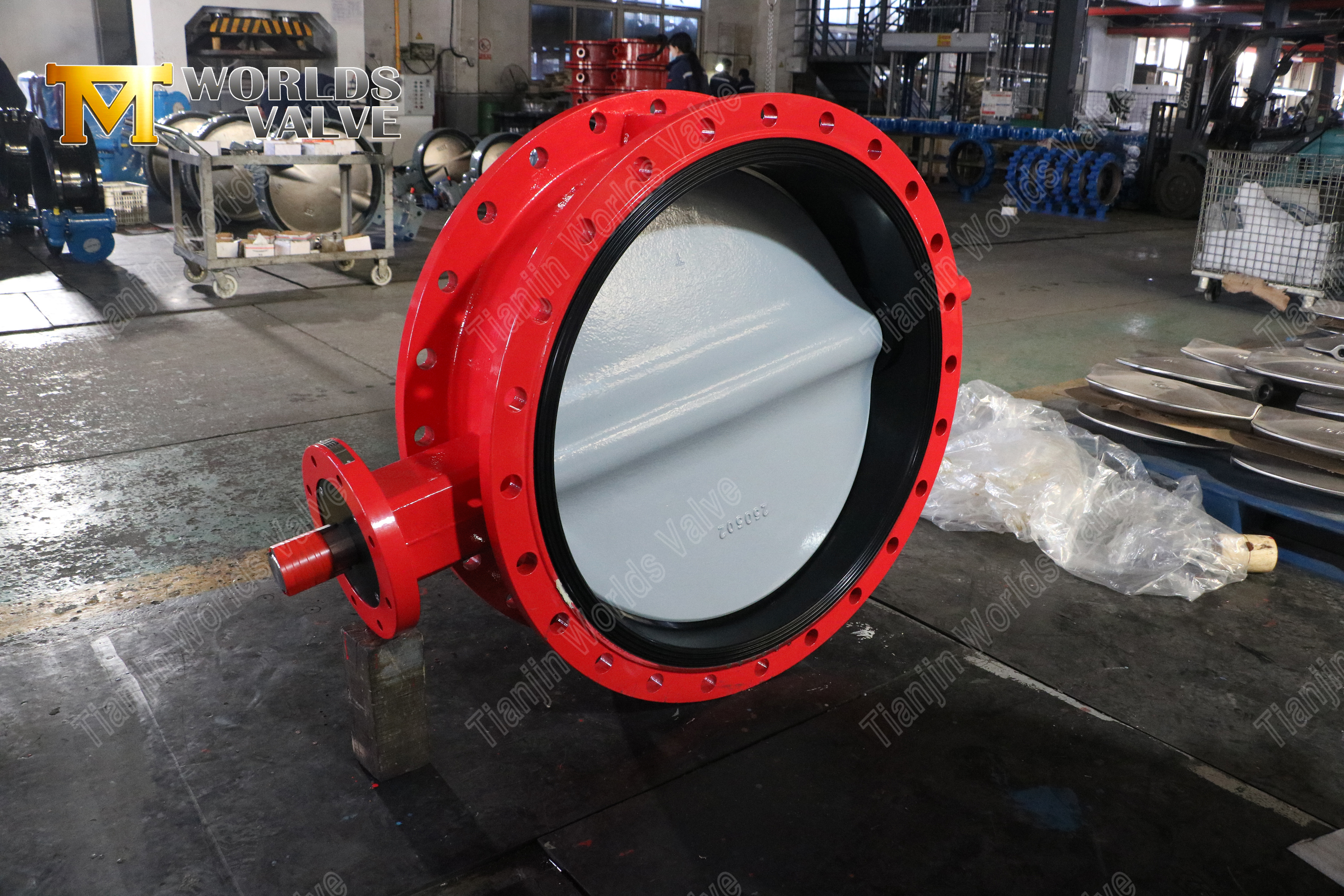

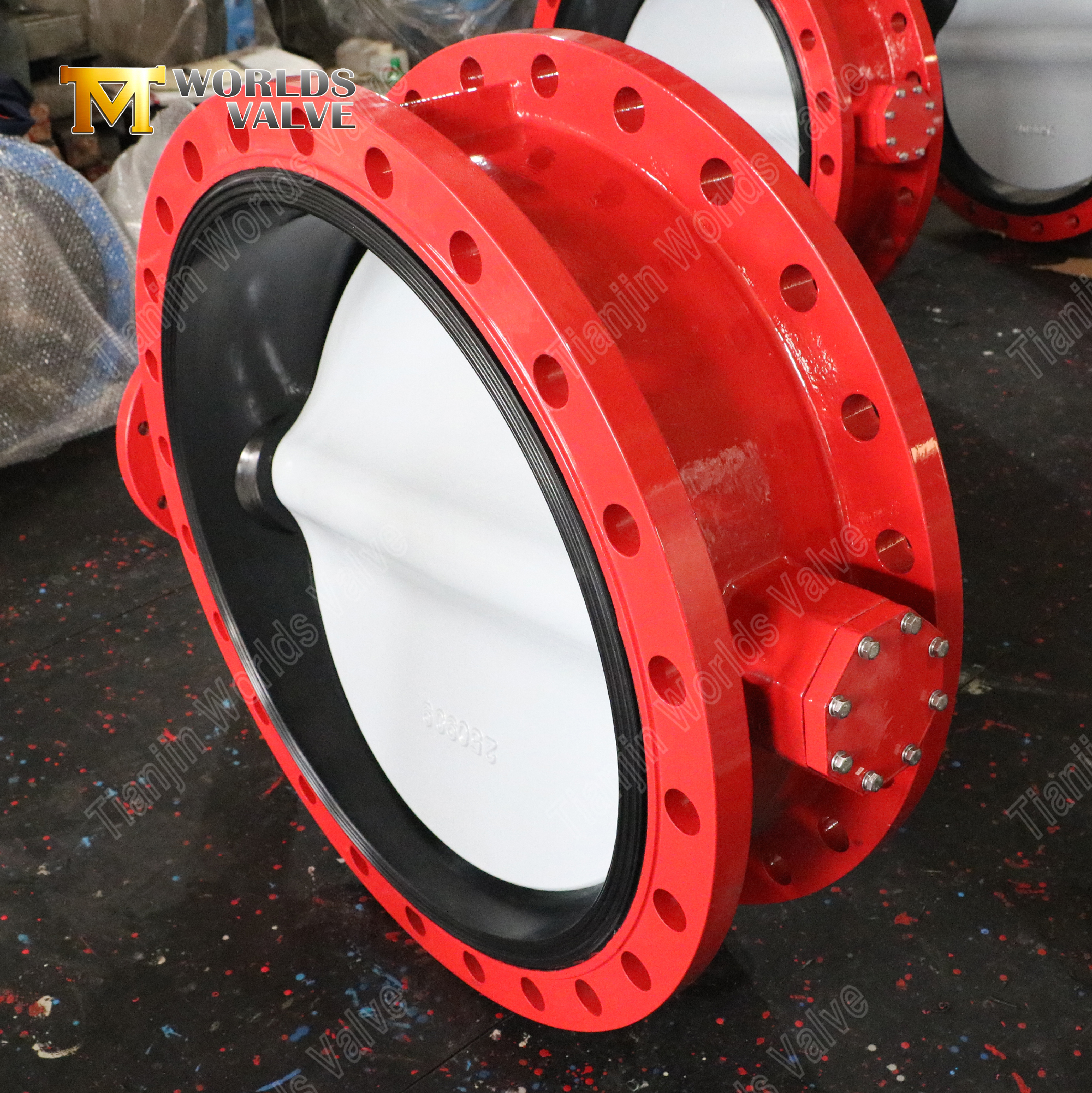

صمام فراشة ذو حواف مزدوجة مع قرص DI مطلي بالنايلون | الشركة المصنعة للمعدات الأصلية
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
CBF02-TF01-تحميل دليل التشغيل والصيانة
1. ثبات فائق مع وصلة ذات حواف مزدوجة
تم تصميمه لتحقيق أقصى قدر من الموثوقية في أقسام خطوط الأنابيب الهامة، ويتميز الصمام الخاص بنا بتصميم ذو حواف مزدوجة (أطراف ذات حواف). يوفر هذا البناء القوي مزايا مميزة مقارنة بالصمامات من نوع الرقاقة:
وصلات آمنة ومثبتة بمسامير: تتيح الفلنجات المتكاملة على كلا الجانبين اتصالاً قويًا ومحكمًا مباشرة بفلنجات خطوط الأنابيب باستخدام البراغي، مما يلغي الاعتماد على مسامير الخط.
مثالية لخدمة طريق مسدود: يتحمل هذا التصميم ضغط خط الأنابيب الأحادي الجانب، مما يجعله الخيار الأمثل لنقاط العزل أو محطات النظام أو تمديدات الخطوط المستقبلية.
تعزيز السلامة الميكانيكية: إنه يوفر مقاومة فائقة لضغط خط الأنابيب، والاهتزاز، ولحظات الانحناء، مما يضمن إحكام مانع للتسرب واستقرار النظام على المدى الطويل.
2. عمر خدمة ممتد مع قرص مطلي بالنايلون
تم تصميم قرص الصمام لضمان المتانة والأداء الأمثل من خلال المعالجة السطحية المتقدمة.
مقاومة التآكل والتآكل: القرص الحديدي المرن محمي بطبقة من النايلون (البولي أميد) عالي الجودة. تعمل هذه الطبقة على تعزيز مقاومة التآكل الكيميائي والجسيمات الكاشطة في الوسائط بشكل كبير.
تحسين الختم والكفاءة: يخلق الطلاء سطحًا ناعمًا للغاية ومنخفض الاحتكاك. يؤدي ذلك إلى تحسين اتصال الختم بالمقعد، ويضمن إغلاقًا محكمًا للفقاعات، ويقلل من عزم الدوران التشغيلي.
صيانة مخفضة: من خلال تقليل تآكل كل من القرص والمقعد، تعمل هذه الميزة على إطالة عمر خدمة الصمام بشكل مباشر وتقليل التكلفة الإجمالية للملكية.
3. قوة لا هوادة فيها من جسم حديد الدكتايل GGG40
تم تصميم أساس هذا الصمام من أجل المرونة، وذلك باستخدام مواد متميزة للمكونات الهيكلية الهامة.
مواد عالية القوة: جسم الصمام مصنوع من حديد الدكتايل GGG40/500-7، المعروف بقوة الشد الممتازة والاستطالة الجيدة (الصلابة).
مقاومة التأثير والضغط: توفر هذه المادة مقاومة استثنائية للصدمات الميكانيكية وارتفاع الضغط الهيدروليكي، مما يضمن أداءً موثوقًا به في ظل الظروف الصعبة.
أساس متين: يضم الجسم القوي المكونات الداخلية بشكل آمن ويوفر منصة ثابتة للتوصيلات ذات الحواف، مما يضمن سلامة الصمام بشكل عام.
4. تصنيع OEM موثوق به ومدفوع بالقيمة
باعتبارنا مصنعًا مخصصًا لصمامات OEM في الصين، فإننا نقدم جودة متسقة وقيمة استراتيجية للشركاء.
الحل القياسي الفعال من حيث التكلفة: يوفر هذا النموذج موثوقية متميزة لخدمات المياه العامة والتدفئة والتهوية وتكييف الهواء والخدمات الصناعية، مما يمثل التوازن الأمثل بين الأداء والاستثمار.
الاتساق والتسليم مضمونان: يضمن التصنيع المركز والعمليات المتوافقة مع ISO 9001 توحيد المنتج والتسليم الموثوق به في الوقت المحدد لسلسلة التوريد الخاصة بك.
التخصيص المرن: نحن نقدم خدمات OEM قابلة للتكيف، بما في ذلك خيارات مواد الختم (EPDM، NBR، وما إلى ذلك)، والطلاءات الخارجية، وإعداد المشغل، والتعبئة لتلبية المواصفات المحددة ومتطلبات العلامة التجارية.
المعلمة | المواصفات |
نموذج | صمام الفراشة ذو الحواف (CBF02-TF01) |
الأحجام | DN50-DN2000 |
تصنيف الضغط | PN10/16/150LB/JIS10K |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
الجسم | GGG40 |
القرص | قرص DI مطلي بالنايلون |
Seat | إبدم |
الجذعية | SS410/420... |
التصنيع المركز والاتساق المضمون: باعتبارنا مصنعًا متخصصًا للصمامات، فإننا نتحكم في عملية الإنتاج بدءًا من الصب وحتى التجميع. يضمن نظام الجودة ** الحاصل على شهادة ISO 9001 ** أن كل صمام يلبي الأداء الصارم ومعايير الأبعاد، دفعة بعد دفعة.
بنيت لتصنيع المعدات الأصلية والتصدير: نحن نفهم احتياجات الشركاء العالميين. تم تصميم صماماتنا للتوافق مع معايير الفلنجة الدولية ويمكن إعدادها للحصول على شهادات محددة. نحن نقدم وثائق موثوقة والدعم اللوجستي للتصدير.
التخصيص العملي والمرونة: على الرغم من أن هذا منتج قياسي وعالي القيمة، إلا أنه يمكننا تعديل التفاصيل لتناسب احتياجاتك، مثل مواد الختم البديلة، أو ألوان الطلاء المحددة، أو تركيب المشغل، أو متطلبات وضع العلامات/التعبئة.
أنابيب إمدادات المياه وتوزيعها
خدمات البناء وأنظمة التدفئة والتهوية وتكييف الهواء
دوائر مياه التبريد الصناعية
أنظمة الحماية من الحرائق
الخدمة العامة في مشاريع المرافق والبنية التحتية
اتصل بنا للحصول على الأسعار والمواصفات التفصيلية أو لمناقشة كيف يمكننا تكوين صمام الفراشة ذو الحواف المزدوجة هذا لمشروعك أو خط إنتاجك التالي.
