CBF05E-TA04
OEM | ODM | WDS
| الكمية: | |
|---|---|

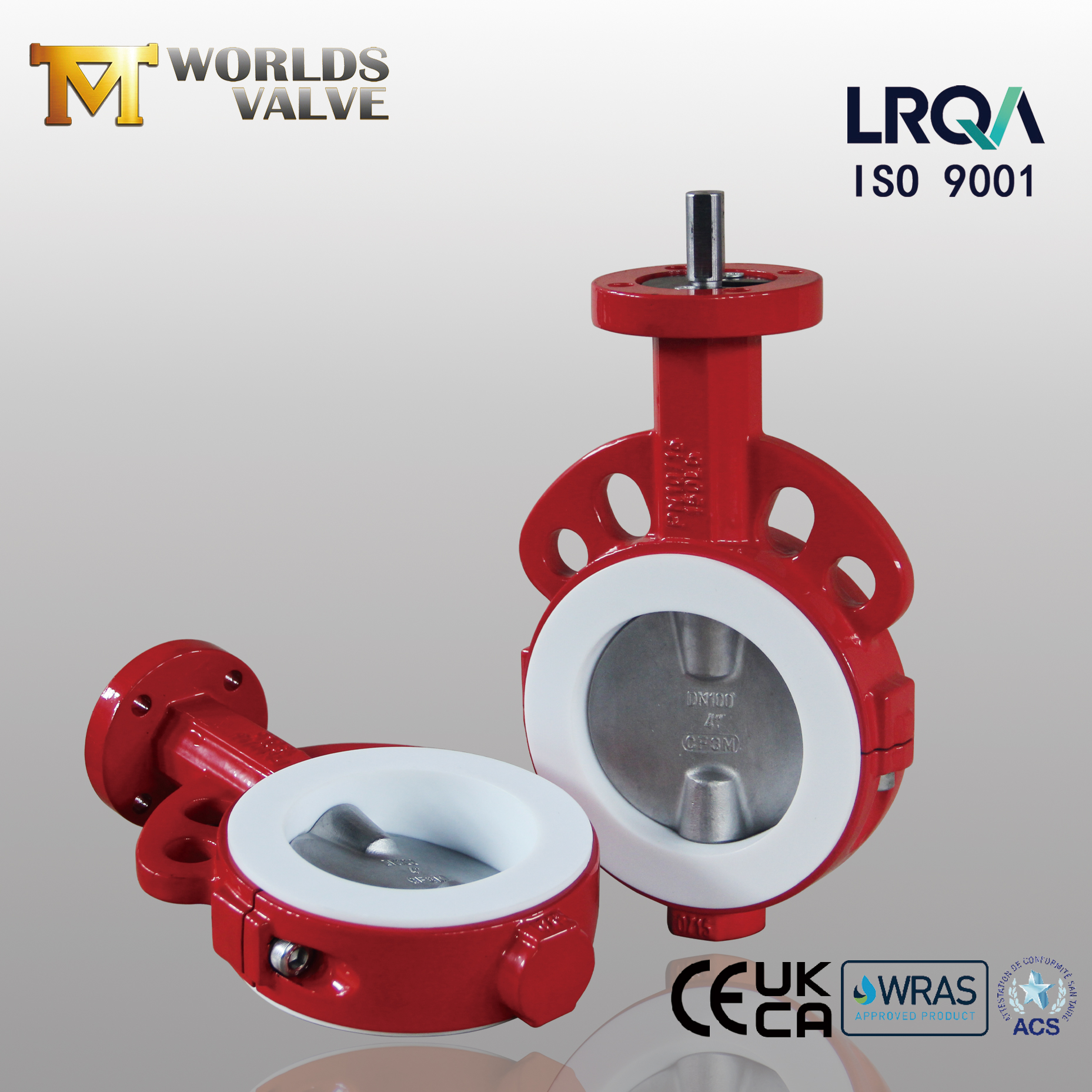

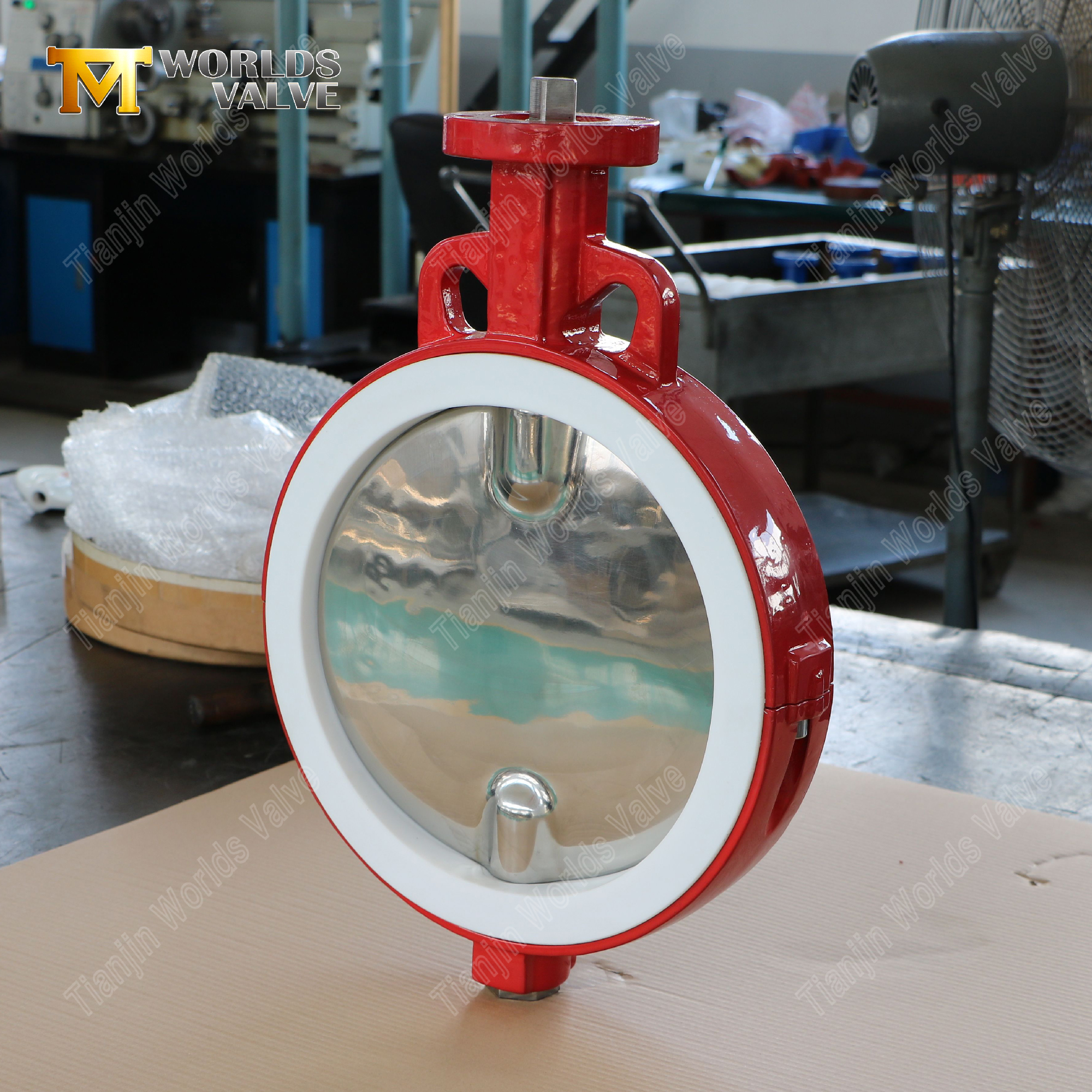

صمام فراشة بمقعد PTFE منقسم مع قرص CF8M
Tianjin Worlds Valve Co., Ltd. - شريكك في تصنيع المعدات الأصلية للصمامات المقاومة للتآكل سهلة الصيانة
CBF05E-TA04--تحميل دليل التشغيل والصيانة

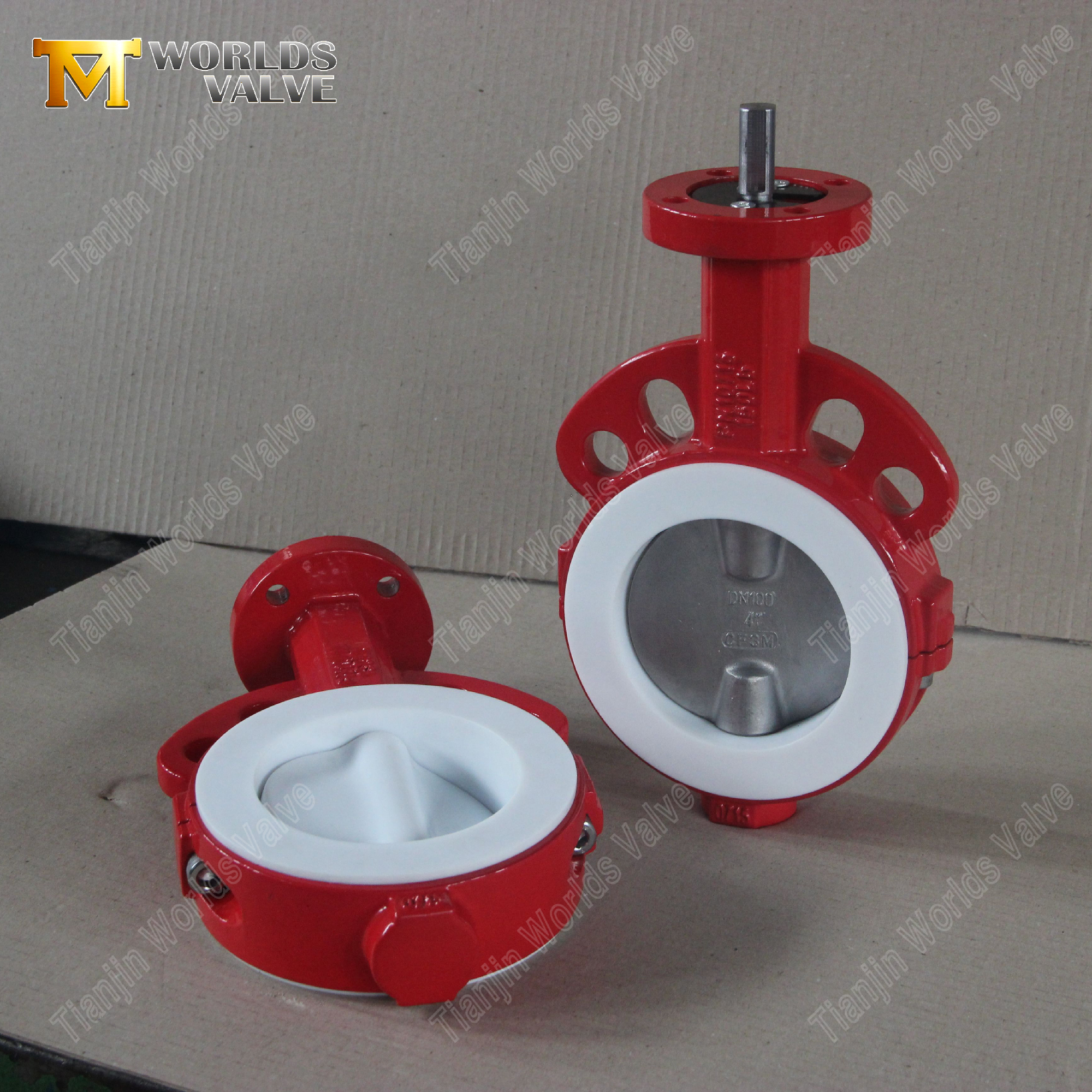

1. جسم مقسم مبتكر لصيانة سهلة
الوصول الداخلي السريع: يمكن فتح الجسم الفريد المكون من قطعتين، والمثبت بمسامير محيطية، مباشرة على الخط. وهذا يسمح بالفحص أو استبدال المقعد أو خدمة القرص في دقائق، دون قطع خط الأنابيب أو إزعاج الحواف المجاورة.
الحد من انقطاع التشغيل: يمنع الإزالة الكاملة للصمامات المكلفة والمستهلكة للوقت، مما يقلل بشكل كبير من نوافذ الصيانة والتكلفة الإجمالية للملكية.
قابلية تنظيف فائقة: مثالية للعمليات الصحية أو عمليات التنظيف المكاني (CIP)، حيث يمكن فتح الجسم للتنظيف الشامل والتحقق من الصحة.
2. مقعد PTFE كامل للتوافق الكيميائي العالمي
مقاومة التآكل بنسبة 100%: يوفر مقعد PTFE البكر ختمًا خاملًا وغير ملوثًا ضد جميع الوسائط العدوانية تقريبًا، بما في ذلك الأحماض القوية والقلويات والمذيبات عبر نطاق الأس الهيدروجيني الكامل 0-14.
إغلاق محكم الفقاعة: يضمن أداء الختم من الفئة VI (انعدام التسرب) وفقًا لمعايير ANSI، وتم اختباره وفقًا لمعايير EN 12266-1 من الفئة A.
نطاق درجة حرارة واسعة: يحافظ مقعد PTFE على السلامة في الخدمات من -35 درجة مئوية إلى 200 درجة مئوية.

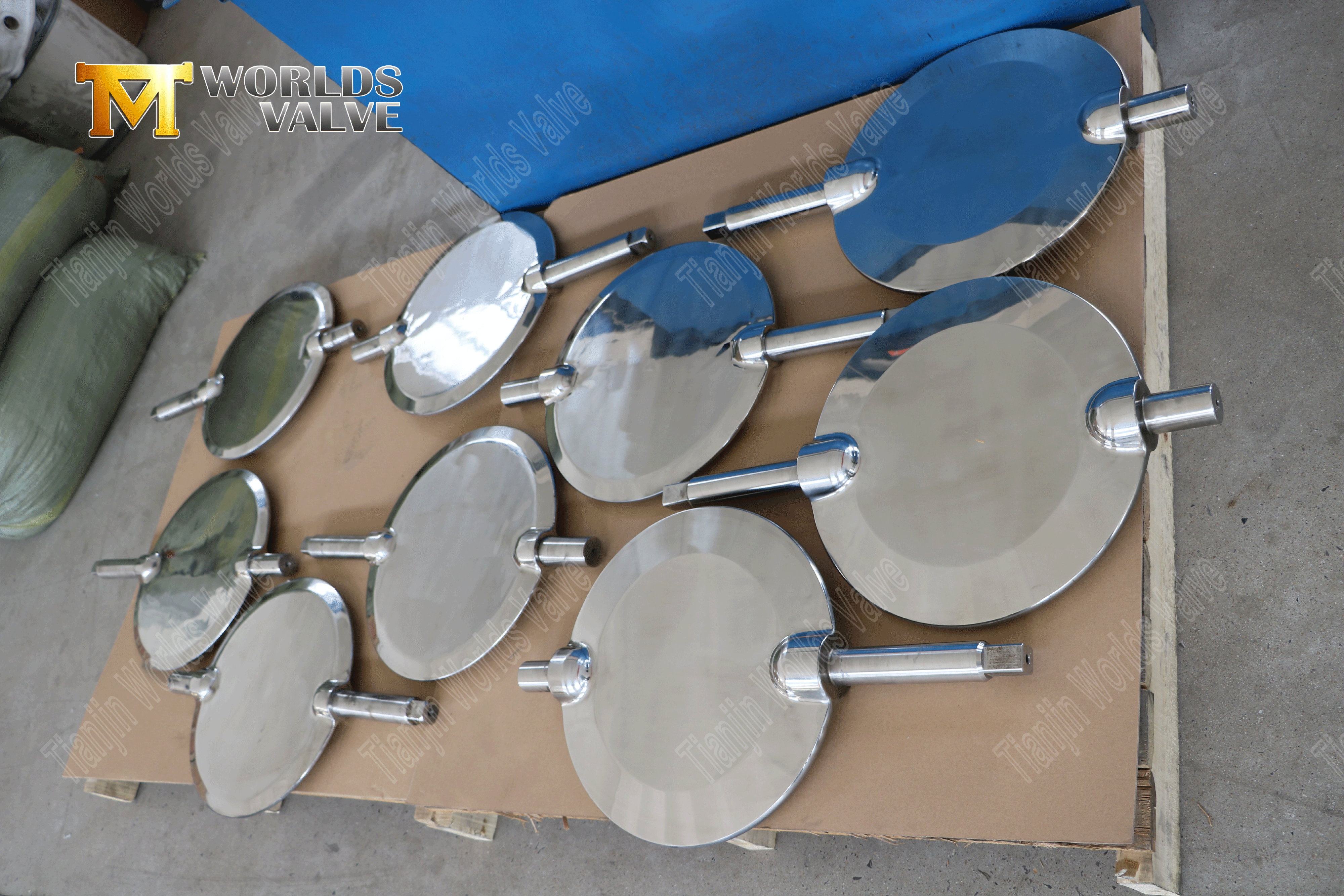

3. قرص CF8M من الفولاذ المقاوم للصدأ للمتانة
تعزيز مقاومة التآكل والتآكل: يوفر القرص المصنوع من الفولاذ المقاوم للصدأ CF8M (AISI 316) حماية ممتازة ضد التآكل الناتج عن إجهاد الكلوريد، مما يضمن السلامة الهيكلية على المدى الطويل في البيئات القاسية.
سطح مصنوع بدقة: تم تحسينه للحصول على اتصال مثالي ومنخفض الاحتكاك مع مقعد PTFE، مما يضمن التشغيل السلس وعمر الدورة الممتد.
4. تصميم رقاقة مدمج وفعال
توفير المساحة والوزن: يتم تركيب الجسم على شكل رقاقة مباشرة بين حواف ANSI أو DIN باستخدام البراغي، مما يوفر حلاً أخف وزنًا وأكثر إحكاما مقارنة بصمامات الجسم من النوع العروة أو ذات الحواف.
تركيب فعال من حيث التكلفة: يقلل من وقت التثبيت الإجمالي ومتطلبات الأجهزة.

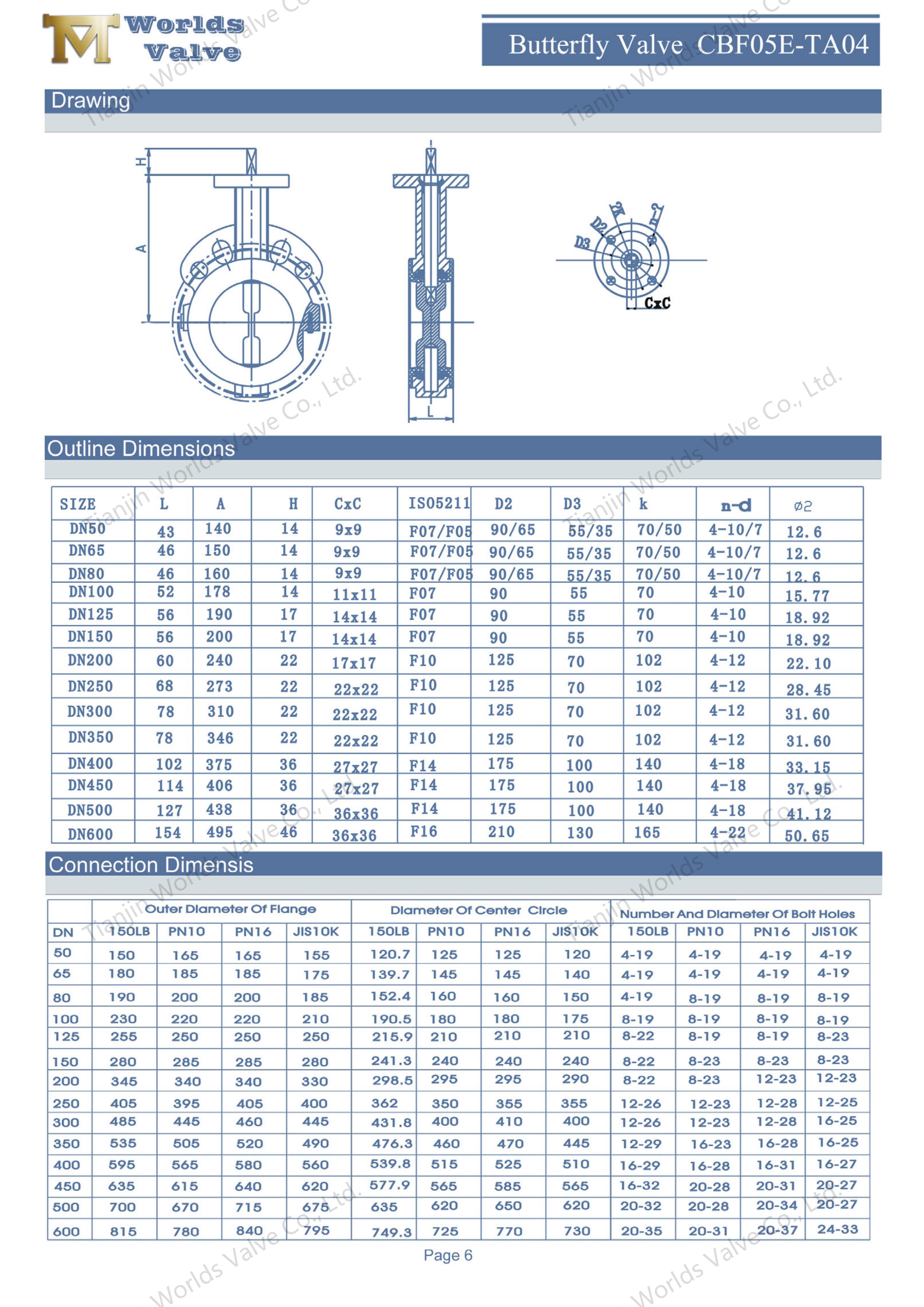

المعلمة | المواصفات |
نموذج | CBF05-TA04 |
الأحجام | DN50-DN600 |
فئة الضغط | PN1.0/1.6MPa |
التصميم | EN593 BS5155 إم إس إس إس بي-67 |
اختبار | إن12266-1 ISO5208 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | DIN558-1 DIN3202 كي ISO5752 BS5155 |
تم تصميم هذا الصمام خصيصًا للخدمات التي تكون فيها المقاومة الكيميائية والوصول إلى الصيانة أمرًا بالغ الأهمية:
المعالجة الكيميائية: التعامل مع الأحماض والمواد الكاوية والمذيبات حيث يلزم الفحص المتكرر.
الصيدلة والتكنولوجيا الحيوية: أنظمة CIP/SIP، والمياه عالية النقاء، والعمليات التي تتطلب النظافة الصارمة والتحقق من الصحة.
المأكولات والمشروبات: تتطلب خطوط الإنتاج وأنظمة التنظيف سهولة التفكيك لأغراض الصرف الصحي.
معالجة المياه الصناعية: الجرعات الكيميائية العدوانية (على سبيل المثال، حمض الهيدروكلوريك، NaClO).
الصناعة العامة: أي تطبيق مسبب للتآكل يكون فيه تقليل وقت توقف خدمة الصمام أولوية.
ميزة الصيانة التي لا مثيل لها: يُحدث تصميم الجسم المقسم ثورة في إمكانية الخدمة، حيث يقلل وقت التوقف عن العمل بنسبة تصل إلى 70% للعمل الداخلي.
إجمالي الدفاع عن التآكل: يوفر الجمع بين المقعد المبلل بمادة PTFE وقرص CF8M الدفاع ضد المواد الكيميائية الأكثر عدوانية.
موثوقية وختم مثبتين: يحقق ويحافظ على إغلاق محكم للفقاعات، مما يضمن سلامة العملية وسلامتها.
تخصيص OEM جاهز: نحن نقدم حلولاً مخصصة لتلبية الاحتياجات المحددة، بما في ذلك الأبعاد الخاصة والمواد وحزم التشغيل.
الامتثال العالمي المقدم: يتم تصنيع الصمامات وفقًا لمعايير ISO 9001 ويمكن توفيرها لتلبية معايير CE وUKCA والمعايير الدولية الأخرى.
يقدم Tianjin Worlds Valve صمام الفراشة المبتكر سبليت الجسم PTFE Seat Wafer مع قرص CF8M. يتميز هذا الصمام سهل الصيانة بجسم فريد مكون من قطعتين للوصول الداخلي السريع دون إزالة خط الأنابيب، وهو مثالي للتطبيقات الكيميائية والصحية المسببة للتآكل. اكتشف مقاومتها للتآكل وتصميمها الموفر لوقت التوقف عن العمل.
