CBF03-TA01
OEM | ODM | WDS
| الكمية: | |
|---|---|
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
CBF03-TA01- تنزيل دليل التشغيل والصيانة

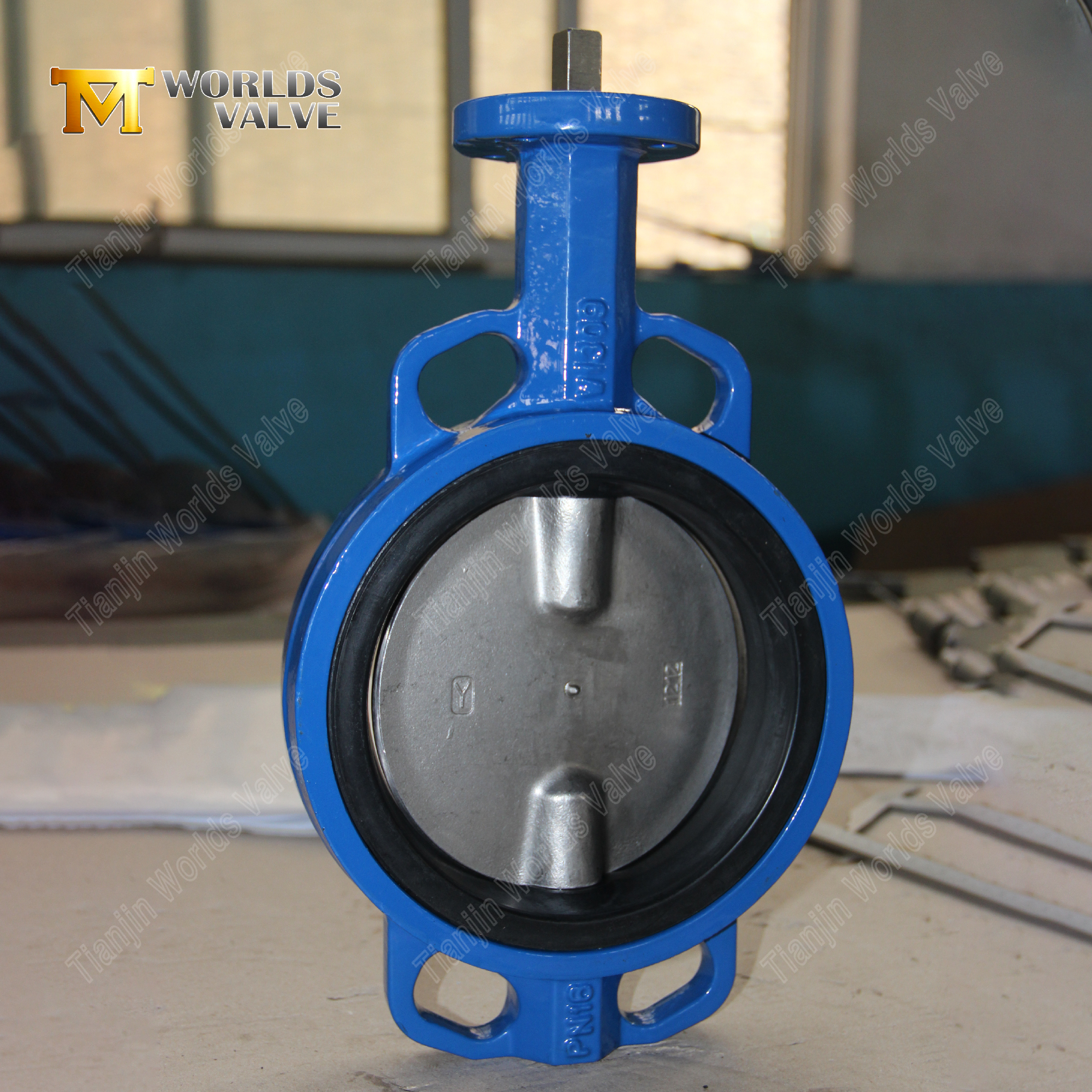

1. هيكل ذو جذعين (قطعتين) لتعزيز الموثوقية
تقليل الإجهاد الالتوائي: تقوم أقسام الجذع العلوية والسفلية بتوزيع عزم الدوران بشكل أكثر توازناً، مما يقلل من تركيز الضغط ويقلل من خطر فشل الجذع.
محاذاة دقيقة للقرص: يضمن التصميم المكون من قطعتين تمركز القرص بشكل متسق داخل المقعد، مما يقلل من التآكل غير المتساوي ويحافظ على سلامة الختم على مدى آلاف الدورات.
صيانة مبسطة: يتيح تكوين الجذع الثنائي عملية تفكيك أسهل أثناء الخدمة، حيث يمكن إزالة الجذع العلوي دون فك القرص بالكامل.
2. مقعد EPDM احتياطي صلب لأداء الختم المتسق
دعم المقعد الصلب: تم تشكيل مقعد EPDM بظهر صلب يمنع البثق أو التشوه تحت الضغط، مما يحافظ على هندسة الختم عند تصنيف PN16 الكامل.
عمر خدمة ممتد: يعمل التصميم الاحتياطي على تقليل مجموعة الضغط والتعب، مما يسمح للمقعد بالاحتفاظ بالمرونة لفترة أطول من المقاعد المطاطية غير المدعومة.
إغلاق محكم الفقاعات: يوفر الجمع بين المقعد المدعوم والقرص الدقيق إغلاقًا موثوقًا ضد التسرب لخدمات الماء والهواء.

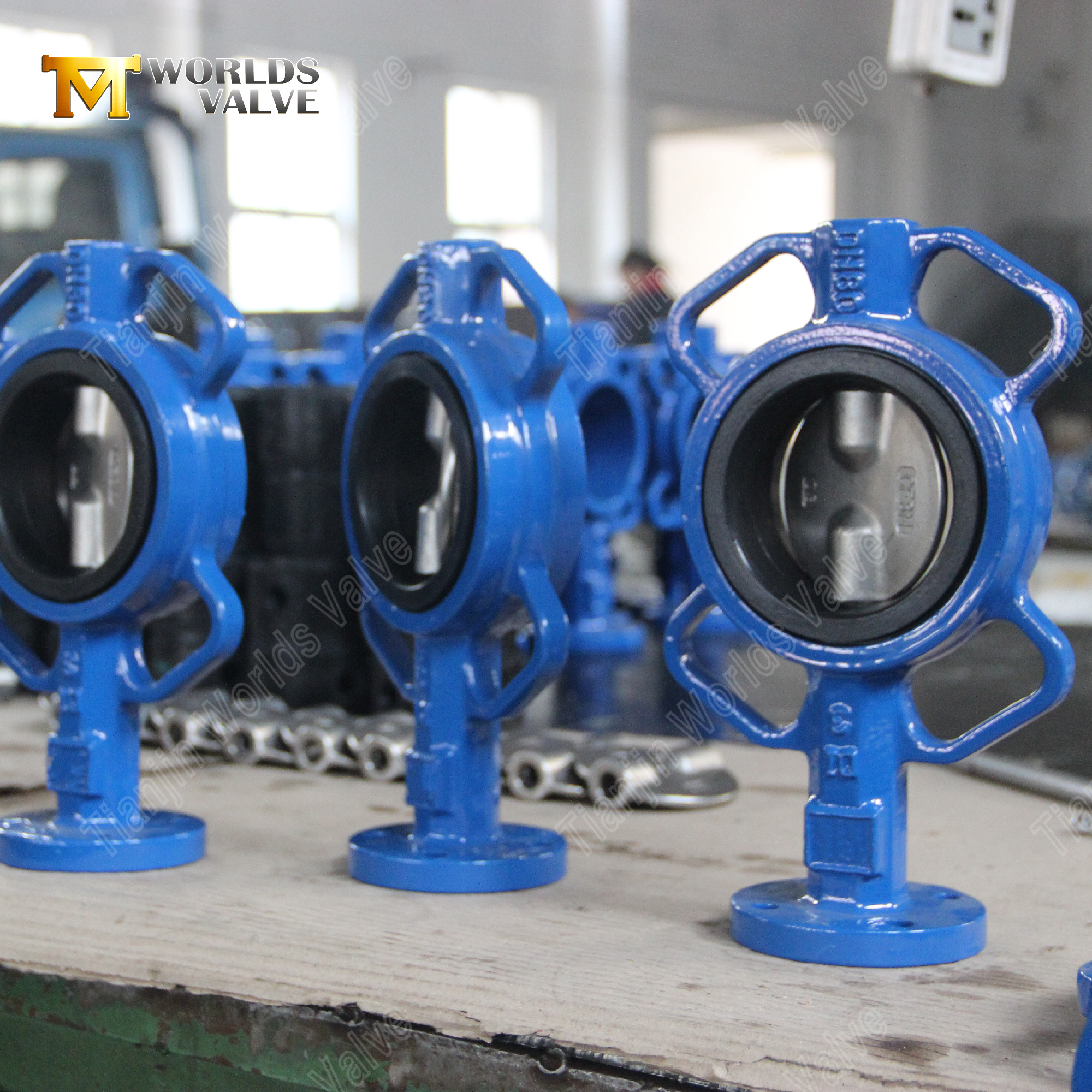

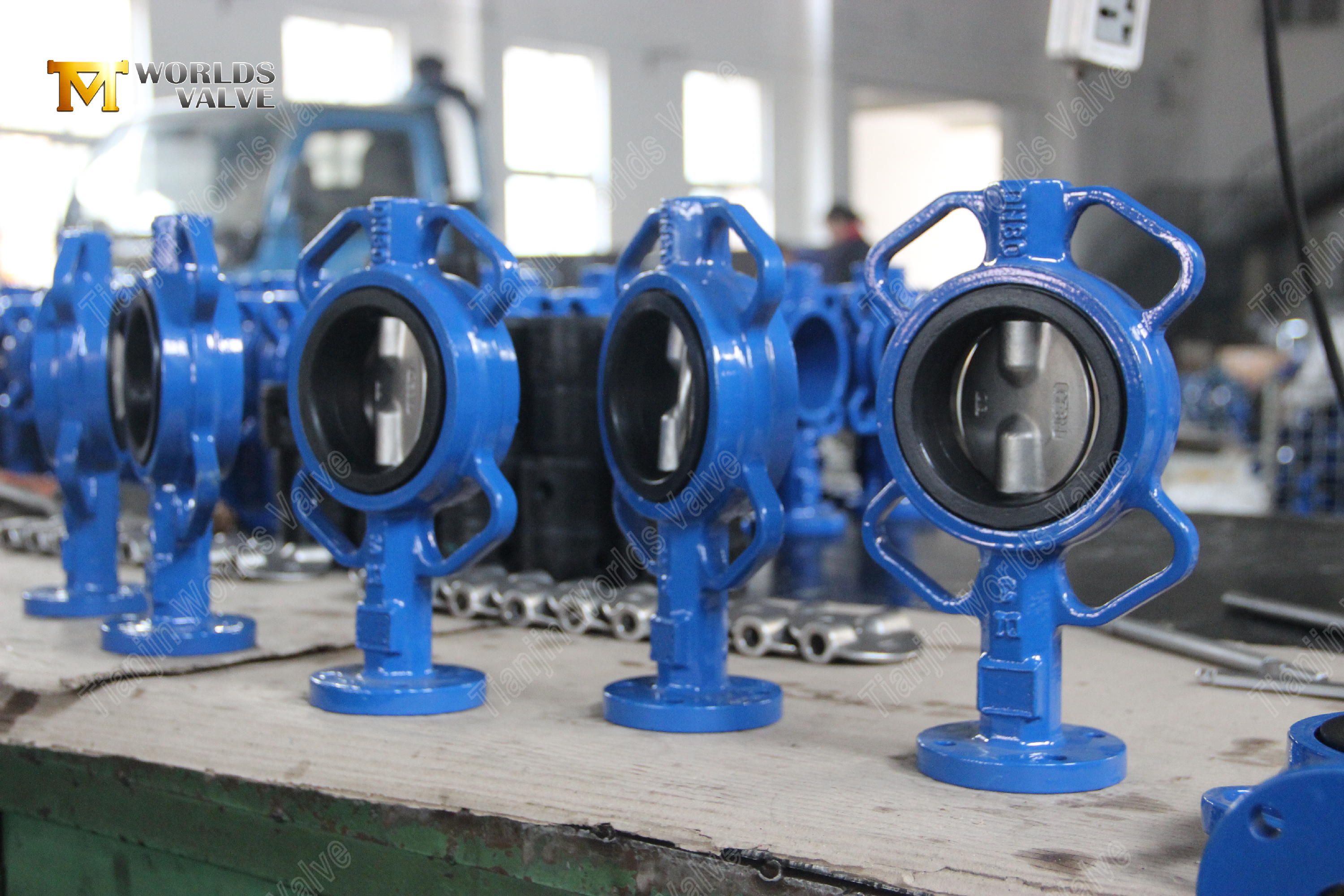

3. جسم رقاقة مدمج للتركيب الموفر للمساحة
بنية خفيفة الوزن: يلغي جسم الرقاقة الحاجة إلى حواف مصاحبة، مما يقلل من وزن النظام الإجمالي وتكاليف المواد.
تركيب سريع بمسامير: يتمركز الصمام بين الشفاه القياسية EN أو ANSI ويتم تأمينه بمسامير، مما يقلل من وقت التثبيت.
أبعاد قابلة للتبديل: تتوافق الأبعاد وجهًا لوجه مع ISO 5752 وEN 558 Series 20، مما يضمن التوافق مع تخطيطات الأنابيب الحالية.
4. خيارات المواد المقاومة للتآكل
جسم من حديد الدكتايل مع طلاء إيبوكسي: يوفر هيكل GGG40 قوة عالية ومقاومة للصدمات، مع طلاء إيبوكسي متين (250 ميكرومتر) يحمي من التآكل الناتج عن الغلاف الجوي والماء.
قرص CF8M من الفولاذ المقاوم للصدأ: يوفر القرص القياسي مقاومة جيدة للتآكل للمياه المعالجة والمواد الكيميائية الخفيفة.
مواد القرص القابلة للتخصيص: تتضمن الخيارات الأقراص البرونزية المصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ المزدوج أو الأقراص المطلية بالنايلون أو المطلية بـ PTFE للوسائط المتخصصة.

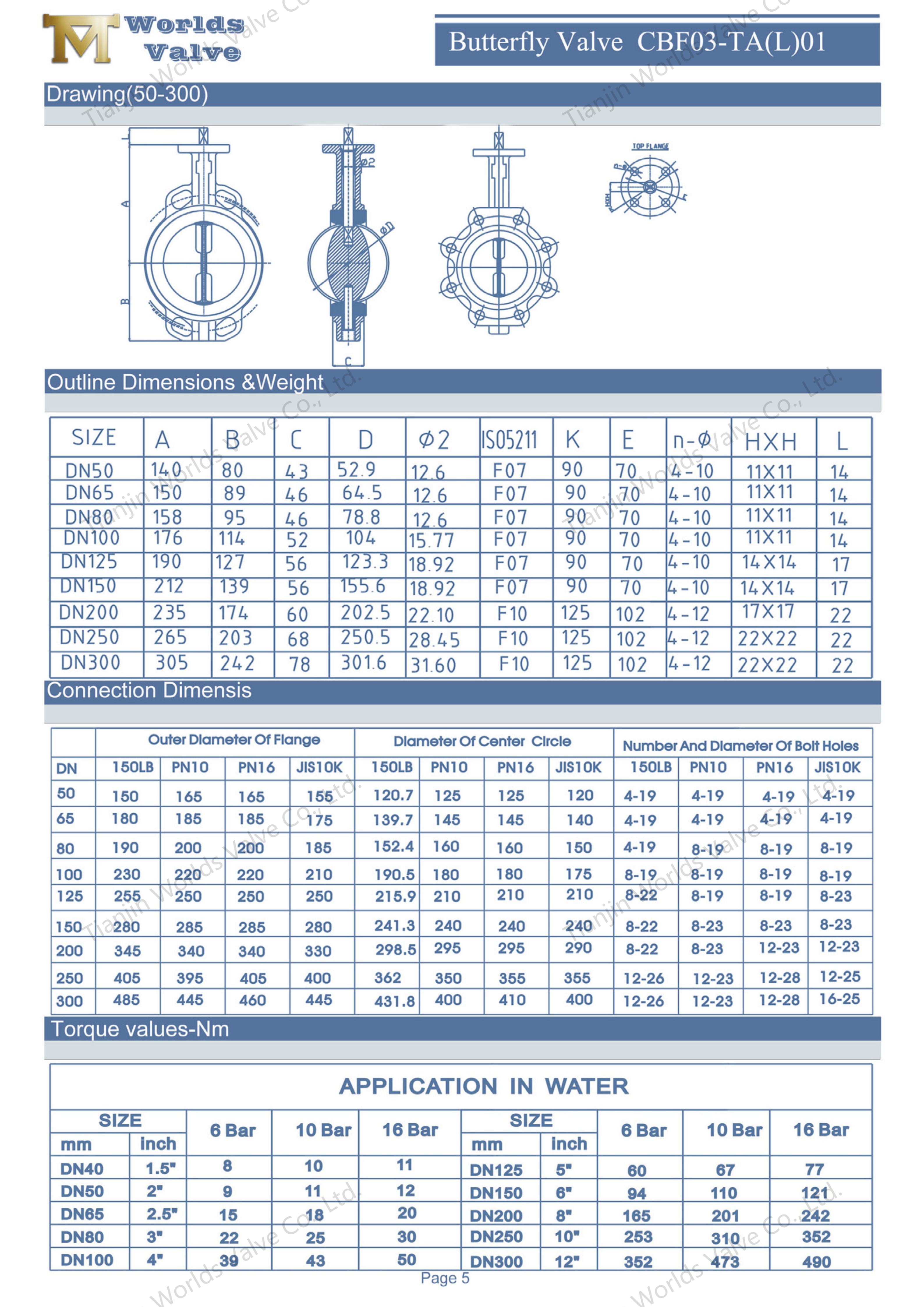

المعلمة | مواصفة |
نموذج | صمام فراشة الويفر ذو ساقين (CBF03-TA01 ) |
الأحجام | DN100 |
تصنيف الضغط | PN10/16/150LB/JIS10K |
تصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 EN12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
جسم | حديد الدكتايل |
القرص | CF8M |
Seat | EPDM، NBR، FKM، PTFE... |
ينبع | SS410/420/431... |
تم تصميمها لضمان المتانة: يعكس تصميمنا للمقعدين الجذعيين والمقاعد الاحتياطية الصلبة الالتزام بالموثوقية الميكانيكية وعمر الخدمة الطويل.
خبرة تصنيع OEM: باعتبارنا شركة مصنعة تركز على تصنيع المعدات الأصلية، فإننا نقدم جودة متسقة وخيارات مواد مرنة والقدرة على تخصيص معايير الحافة والطلاءات والتعبئة والتغليف.
الجودة المعتمدة: منشأة حاصلة على شهادة ISO 9001 مع CE وUKCA وخيارات الشهادات الأخرى المتاحة عند الطلب.
الخبرة العالمية: توريد الصمامات لأكثر من 50 دولة مع خدمات لوجستية موثوقة ودعم وثائقي احترافي.
محطات توزيع ومعالجة المياه
أنظمة التدفئة والتهوية وتكييف الهواء (المياه المبردة، أبراج التبريد)
خطوط شفط وتفريغ المضخة
شبكات الري
دوائر المياه الصناعية

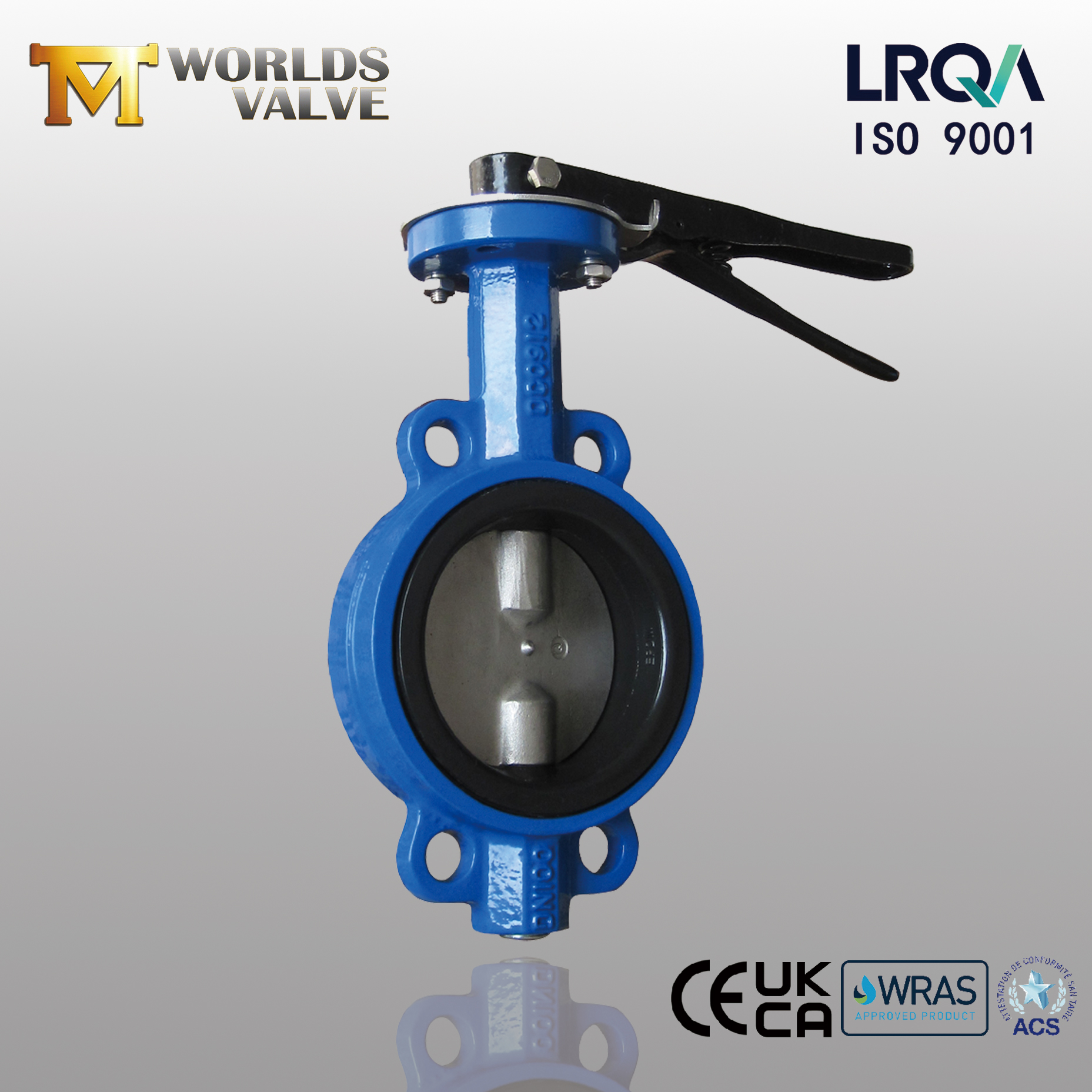

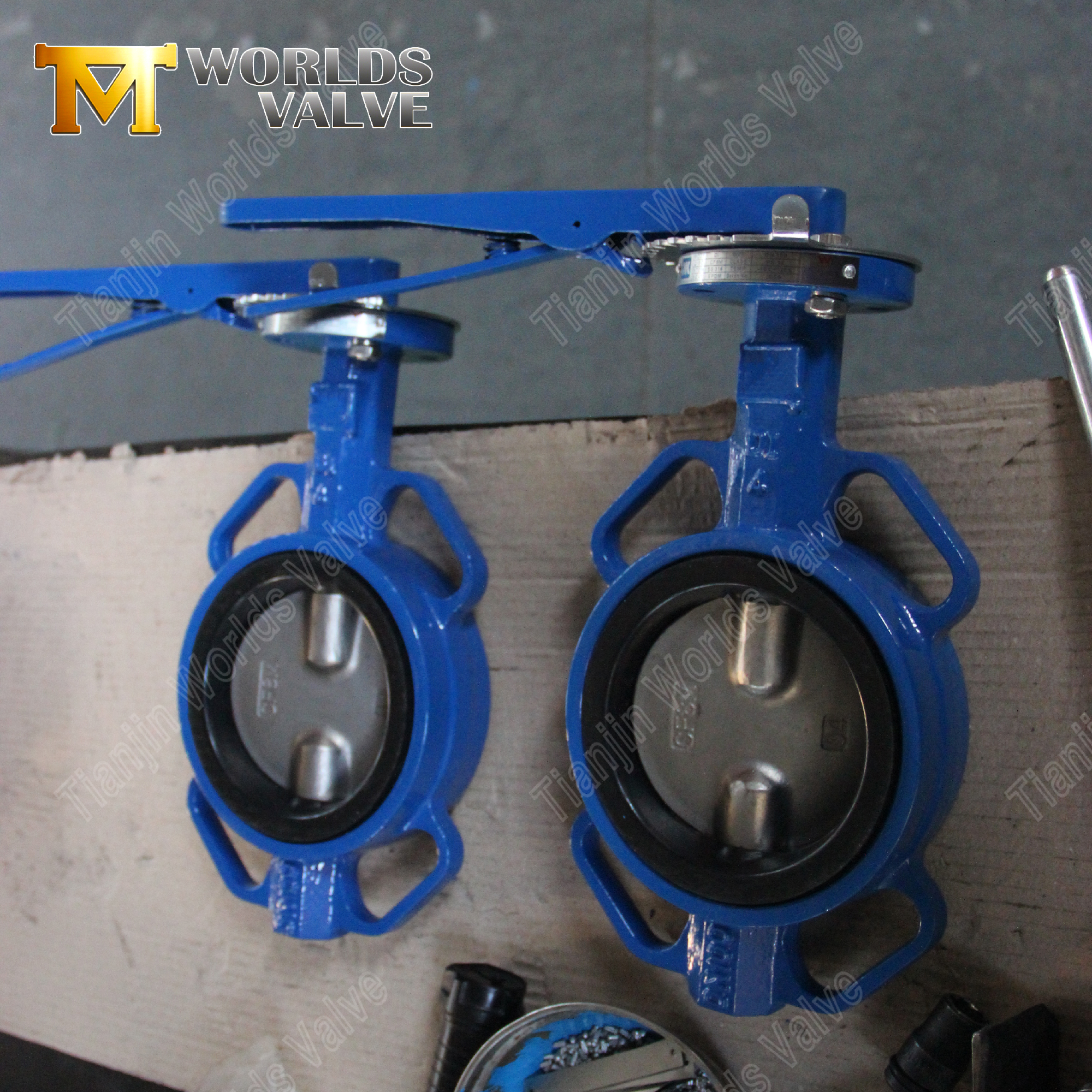

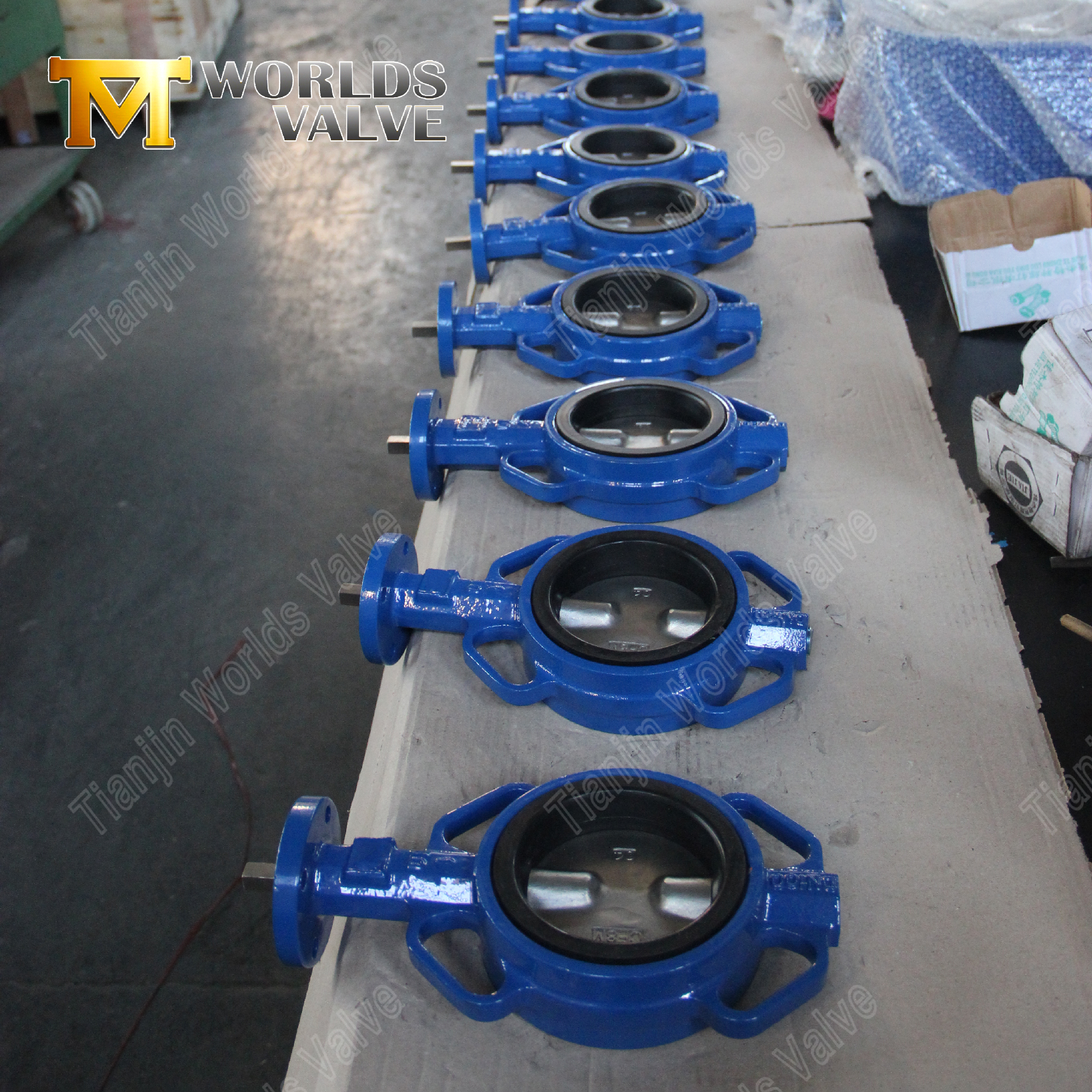

يجمع صمام الفراشة ذو الرقاقة الجذعية المزود بمقعد EPDM الصلب الاحتياطي من شركة Tianjin Worlds Valve Co., Ltd. بين الموثوقية الميكانيكية وإمكانية الخدمة العملية. يقلل تصميم الجذع المكون من قطعتين من التآكل ويضمن محاذاة القرص بدقة، بينما يحافظ هيكل المقعد المدعوم على سلامة الختم على مدار سنوات من التشغيل. إن تصنيف PN16 وحجم DN100 وتشغيل الرافعة يجعلها خيارًا يمكن الاعتماد عليه للمياه والتطبيقات الصناعية العامة.
عندما يتطلب تطبيقك صمام فراشة متينًا وسهل الخدمة - اختر Tianjin Worlds Valve Co., Ltd. اتصل بنا اليوم للحصول على المواصفات الفنية أو خيارات تخصيص المواد أو عرض أسعار مخصص لتطبيقك.
