CBF03-TA03
OEM | ODM | WDS
| الكمية: | |
|---|---|

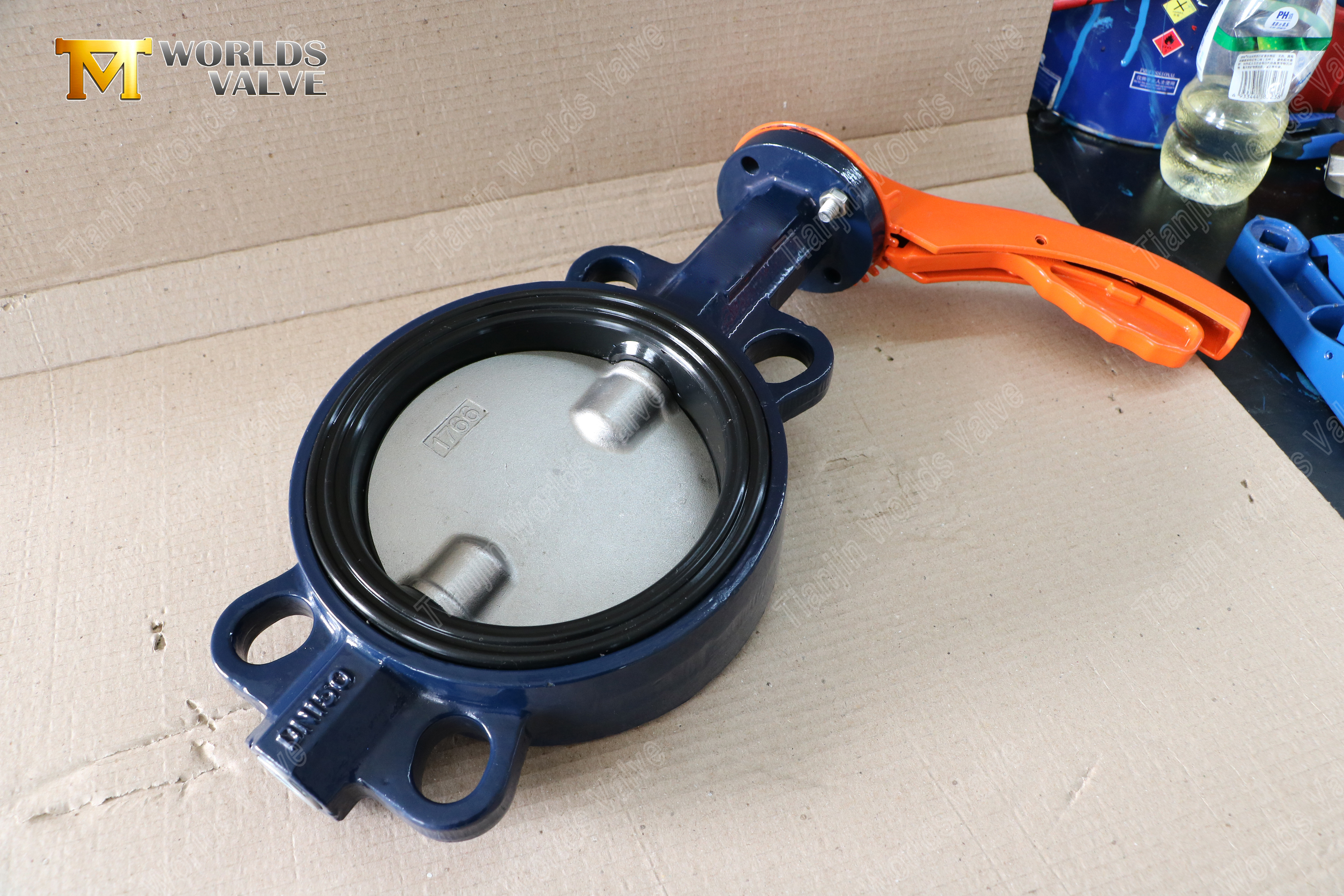

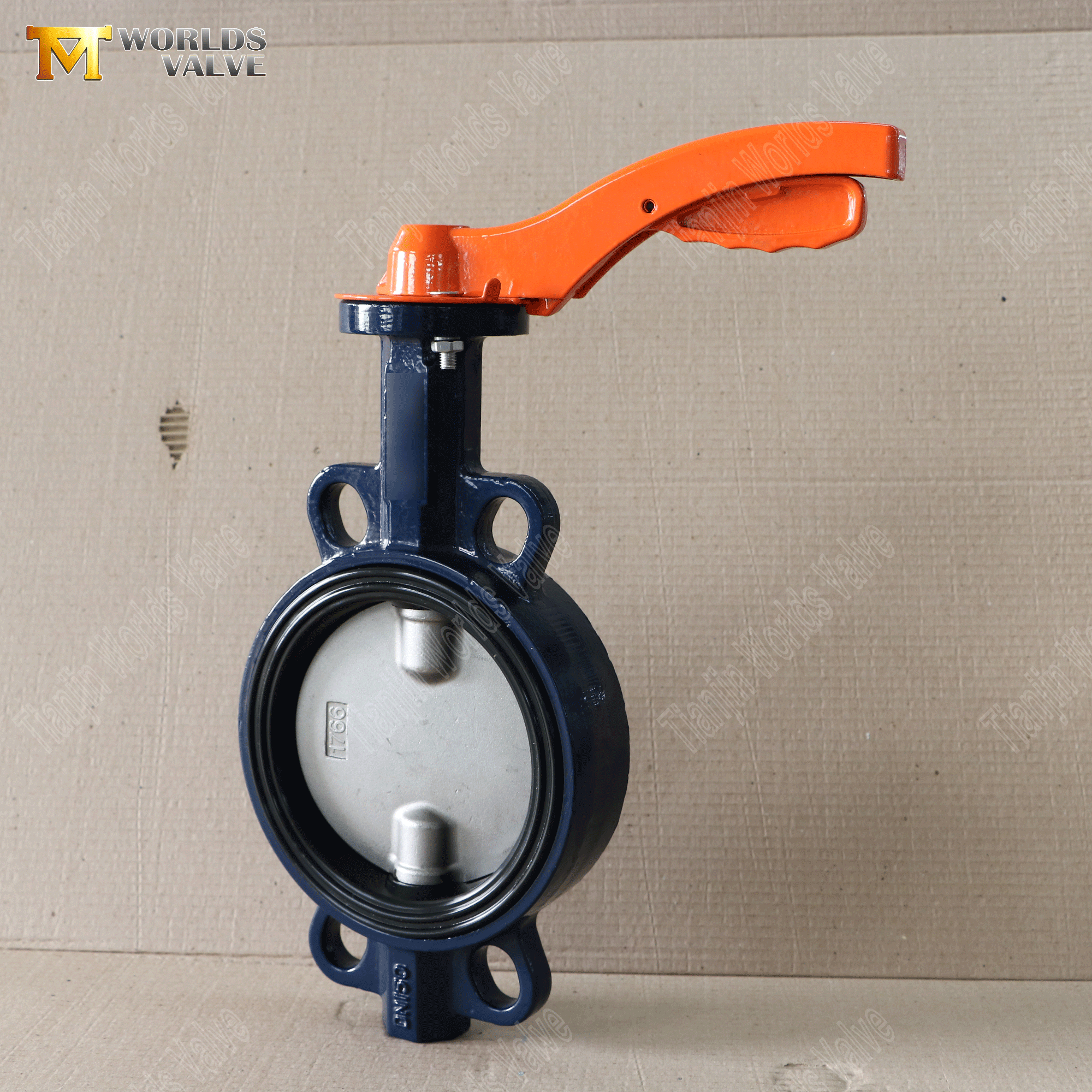

صمام الفراشة الويفر PN16 الاحترافي مع تصميم جذعي منقسم
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
سي بي اف03-تA03-تحميل دليل التشغيل والصيانة
1. تعزيز السلامة الهيكلية مع تصميم الجذع المنفصل
على عكس الصمامات التقليدية أحادية الجذع، يوفر تكويننا المبتكر ثنائي العمود (العلوي والسفلي) أداءً فائقًا ومتانة.
زيادة القوة والصلابة: يوفر نظام الجذع المنفصل قوة الالتواء استثنائية، ومقاومة الانحناء والتشوه بشكل فعال تحت الضغط العالي لخطوط الأنابيب أو ارتفاع الضغط.
محاذاة القرص الدقيقة وتشغيل أكثر سلاسة: يضمن هذا التصميم محاذاة مثالية ومستقرة للقرص أثناء دورانه بالكامل بزاوية 90 درجة، مما يؤدي إلى تشغيل سلس ومنخفض الاحتكاك بشكل مستمر وتقليل إجهاد المحرك.
عمر الخدمة الممتد: من خلال تقليل الضغط الميكانيكي وتآكل الجذع ونقاط التحمل، يعمل التصميم على إطالة العمر التشغيلي للصمام بشكل كبير وتقليل احتياجات الصيانة على المدى الطويل.
2. اختيار محسّن للمواد لتحقيق أقصى قدر من المتانة
نحن نقوم بإقران المواد المتميزة للمكونات المبللة الهامة لضمان الموثوقية في البيئات الصعبة.

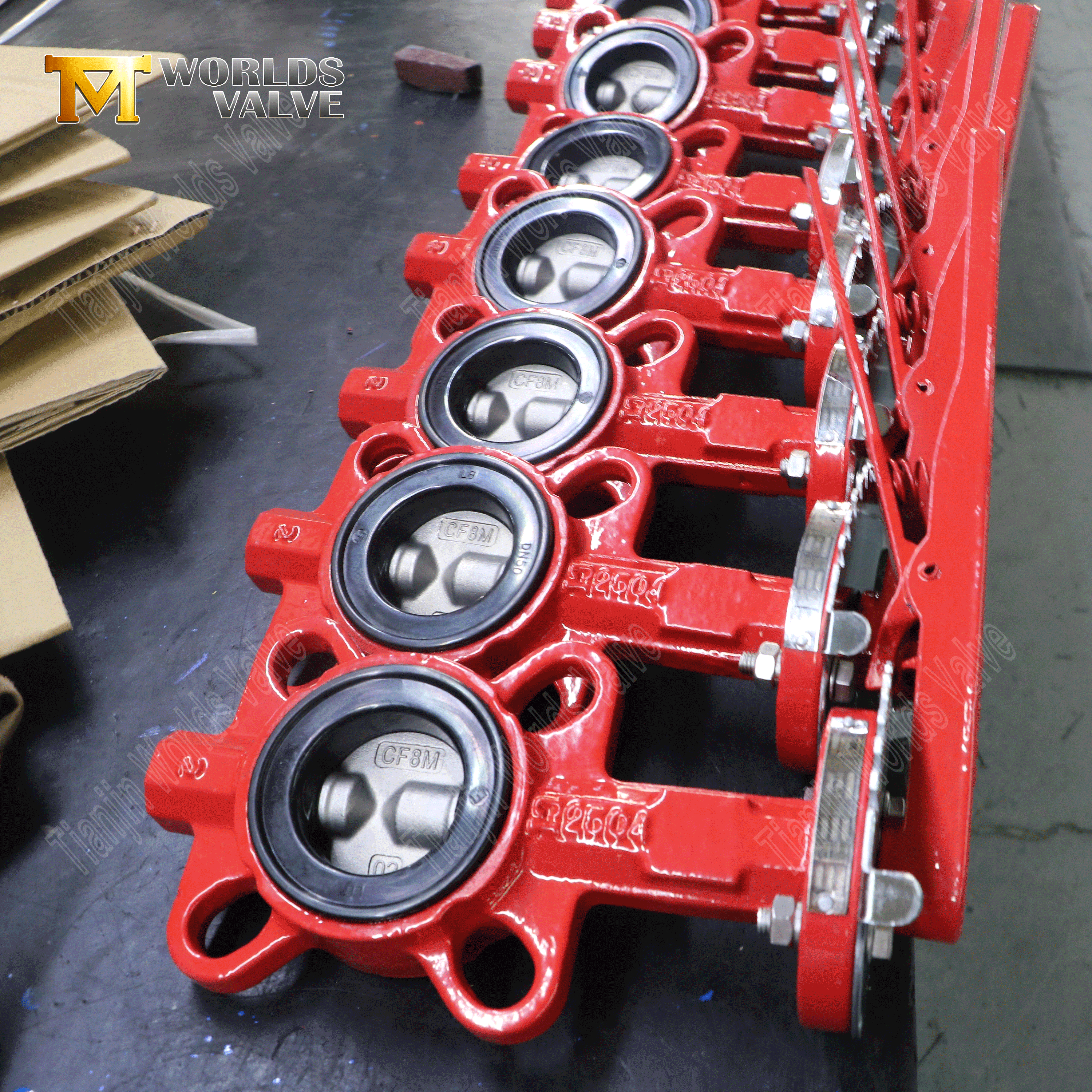

قرص مقاوم للتآكل (CF8M/AISI 316): يتم تصنيع قرص الصمام من الفولاذ المقاوم للصدأ CF8M، والذي يوفر مقاومة فائقة للتنقر والتآكل الناتج عن الكلوريدات والأحماض ومجموعة واسعة من المواد الكيميائية مقارنة بالدرجات القياسية 304، مما يجعله مثاليًا للتطبيقات القاسية أو البحرية.
مقعد مرن عالي الأداء (EPDM): يوفر مقعد إيثيلين بروبيلين ديين مونومر (EPDM) مرونة إغلاق ممتازة على المدى الطويل، ومقاومة قوية للماء والبخار والعوامل الجوية، وأداء موثوق به عبر نطاق واسع من درجات الحرارة من -20 درجة مئوية إلى 120 درجة مئوية.
طول العمر التآزري: إن الجمع بين القرص الصلب المقاوم للتآكل والمقعد المرن المحكم الغلق يخلق واجهة قوية تحافظ على إحكام التسرب على مدار دورات لا حصر لها مع الحد الأدنى من التدهور.
3. أداء موثوق للختم عالي الضغط (تصنيف PN16)
تم تصميمه لتوفير إغلاق آمن في الأنظمة التي تتطلب احتواء ضغط أعلى.
ضمان الختم المحكم الفقاعي: يتفاعل قرص CF8M المُجهز بدقة بشكل مثالي مع مقعد EPDM المرن لإنشاء ختم موثوق به ومحكم الفقاعات، مما يمنع التسرب الداخلي بشكل فعال ويضمن سلامة العملية.
أداء مستقر تحت الضغط: تم تصميم الصمام واختباره بدقة ليعمل بشكل متسق عند تصنيف الضغط PN16، مما يوفر حاجزًا يمكن الاعتماد عليه ضد التدفق العكسي وفقدان الضغط في قطاعات خطوط الأنابيب المهمة.
حماية النظام: تعمل قدرة الختم الموثوقة هذه على حماية المعدات الأولية، وتمنع اختلاط الوسائط، وتساهم في سلامة النظام وكفاءته بشكل عام.
4. تركيب فعال من حيث التكلفة وموفر للمساحة
يوفر التصميم على شكل رقاقة فوائد عملية واقتصادية كبيرة لمنشئي الأنظمة.
ملف تعريف مدمج وخفيف الوزن: يلغي الصمام الحاجة إلى جسم كامل الحافة، مما يؤدي إلى وحدة أخف وزنًا وأكثر إحكاما مما يبسط التعامل ويقلل من متطلبات الدعم الهيكلي.
عملية التثبيت المبسطة: التثبيت سريع ومباشر - يتم وضع الصمام ببساطة بين شفتي خط الأنابيب ويتم تثبيته بمسامير. وهذا يلغي الحاجة إلى صواميل شفة منفصلة أو إجراءات محاذاة معقدة، مما يقلل بشكل كبير من وقت العمل والتكاليف.
انخفاض التكلفة الإجمالية للملكية: يتم تحقيق التوفير عبر جبهات متعددة: انخفاض وزن الوحدة الأولي، وانخفاض تكاليف الشحن، والحد الأدنى من عمالة التركيب، وتقليل المساحة المطلوبة داخل نظام الأنابيب.

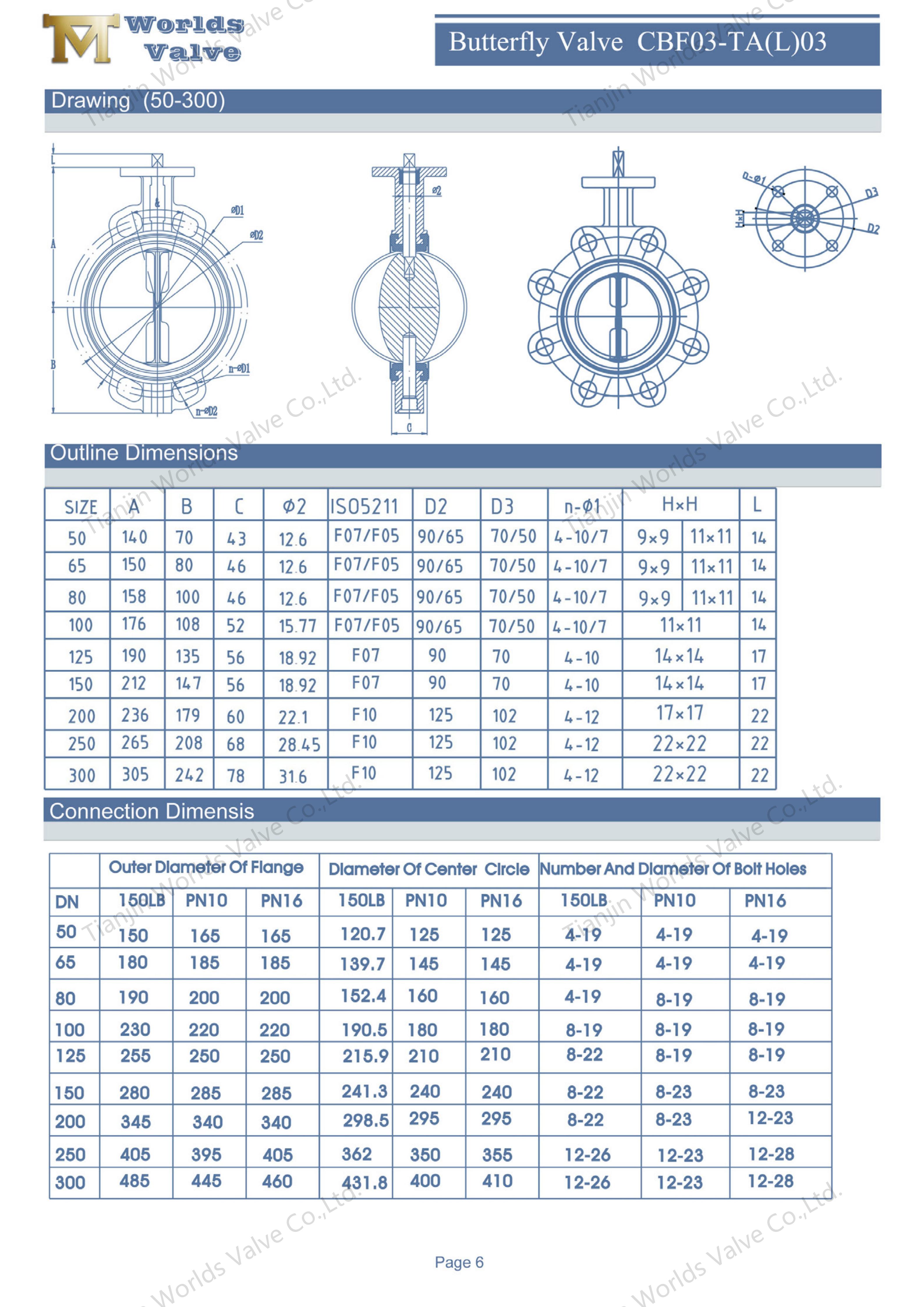

المعلمة | المواصفات |
نموذج | صمام فراشة الويفر (CBF03-TA03) |
الأحجام | DN50-DN1200 |
التصميم | الجذع المنقسم (العمود العلوي والسفلي) |
تصنيف الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
قياسي | أسم B16.34 |
الجسم | حديد الدكتايل |
القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) |
Seat | إبدم |
الجذعية | SS431 |

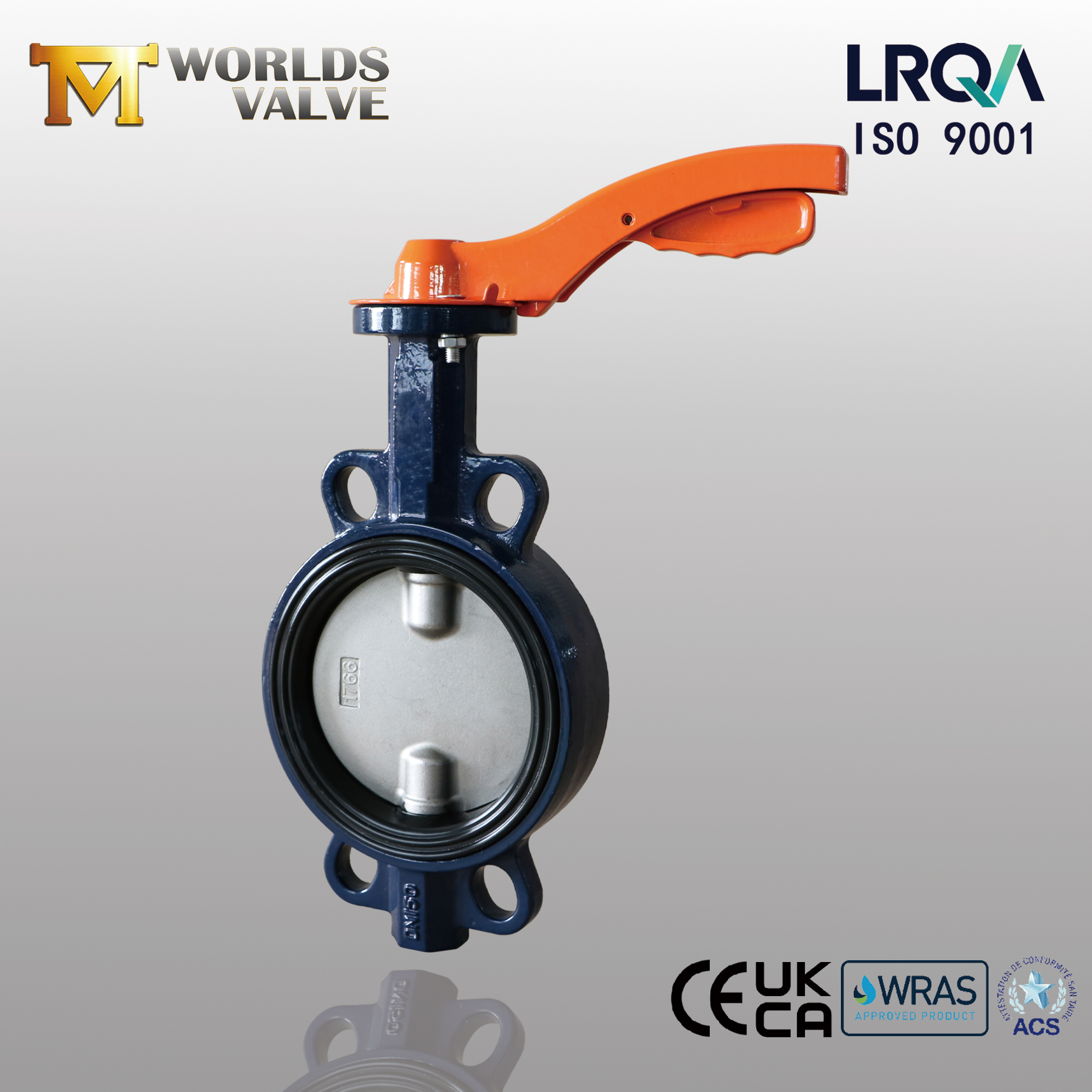

الشركة المصنعة المعتمدة مع الامتثال العالمي: نحن مصنع حاصل على شهادة ISO 9001، وتم تصميم منتجاتنا واختبارها لتلبية المعايير الدولية الصارمة، بما في ذلك **WRAS، وACS، وUKCA، وCE**. وهذا يضمن الجودة والسلامة والمقبولية لصماماتنا في الأسواق في جميع أنحاء العالم.
خبرة OEM/ODM والتخصيص المرن: باعتبارنا متخصصين في خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، فإننا نقدم أكثر من مجرد صمامات قياسية. نحن نتعاون بشكل وثيق مع العملاء لتوفير حلول مخصصة - سواء في **الحجم، أو تصنيف الضغط، أو درجة المواد (على سبيل المثال، CF8، أو CF8M، أو حديد الدكتايل)، أو الطلاءات الخاصة ** - لتلبية المواصفات الدقيقة للمشروع.
تجربة تصدير مثبتة وخدمة موثوقة: ومع سجل حافل من التصدير إلى العشرات من البلدان عبر مختلف القارات، فإننا نمتلك خبرة تجارية دولية غنية. يقدم فريقنا الدعم الشامل، بدءًا من الاستشارات الفنية والوثائق وحتى الخدمات اللوجستية في الوقت المناسب، مما يضمن تجربة سلسة وموثوقة لسلسلة التوريد لشركائنا العالميين.
يعد هذا الصمام الحل الأمثل للعديد من الصناعات التي تتطلب عزلًا موثوقًا وقابلاً للصيانة:
شبكات إمدادات المياه وتوزيعها البلدية
أنظمة مياه التبريد والتكييف الصناعية
محطات معالجة وضخ مياه الصرف الصحي
أنظمة الحماية من الحرائق والري
الخدمة العامة في الصناعات الكيميائية والطاقة والبحرية
هل تبحث عن مورد معتمد وموثوق لمشروع الصمام الخاص بك؟ اتصل بشركة Tianjin Worlds Valve Co., Ltd. اليوم. فريقنا على استعداد لتقديم مواصفات المنتج التفصيلية والشهادات والأسعار التنافسية ودعم الخبراء OEM/ODM المصمم خصيصًا لتلبية احتياجاتك.
