CBF02-TA03
OEM | ODM | WDS
| الكمية: | |
|---|---|

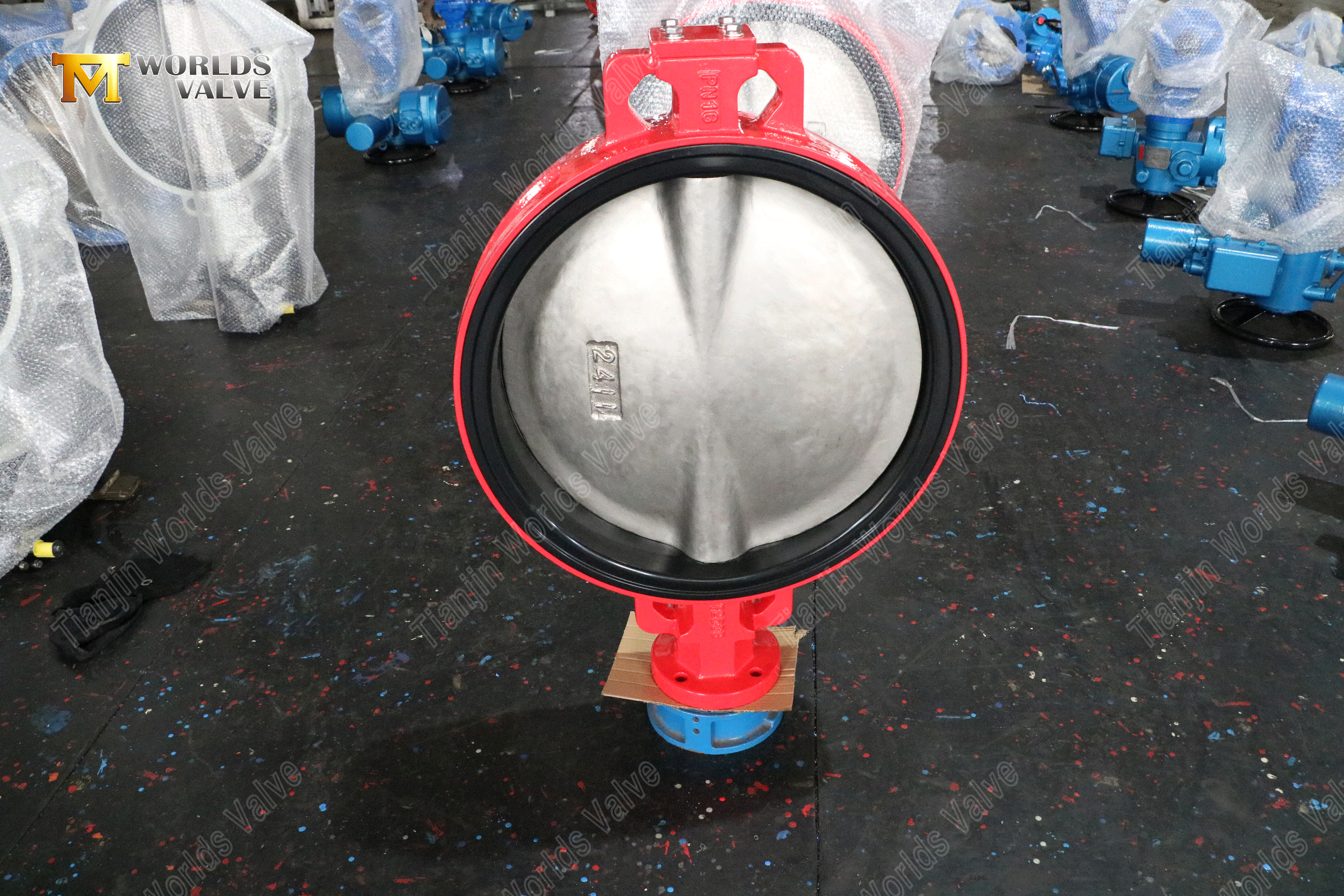

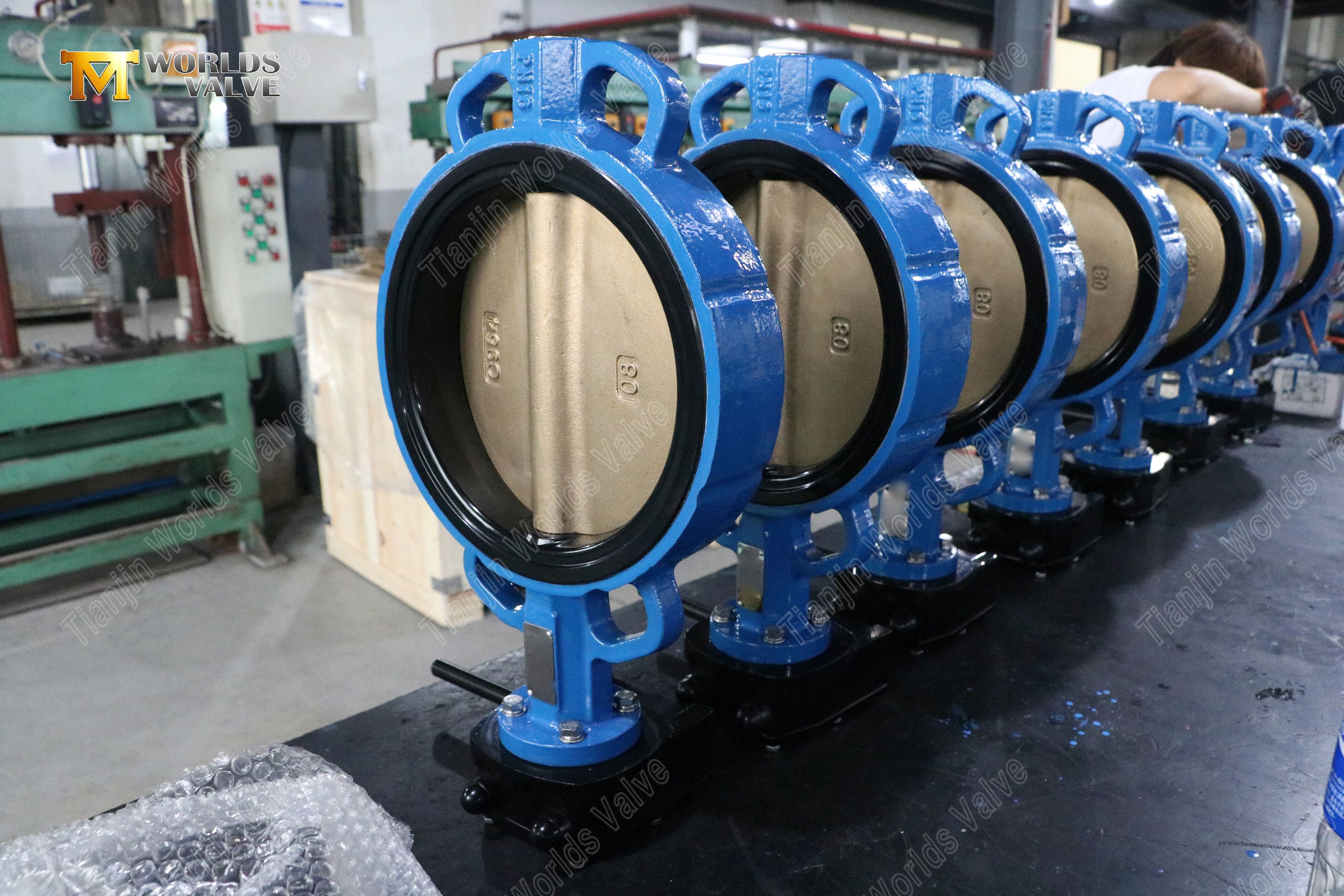

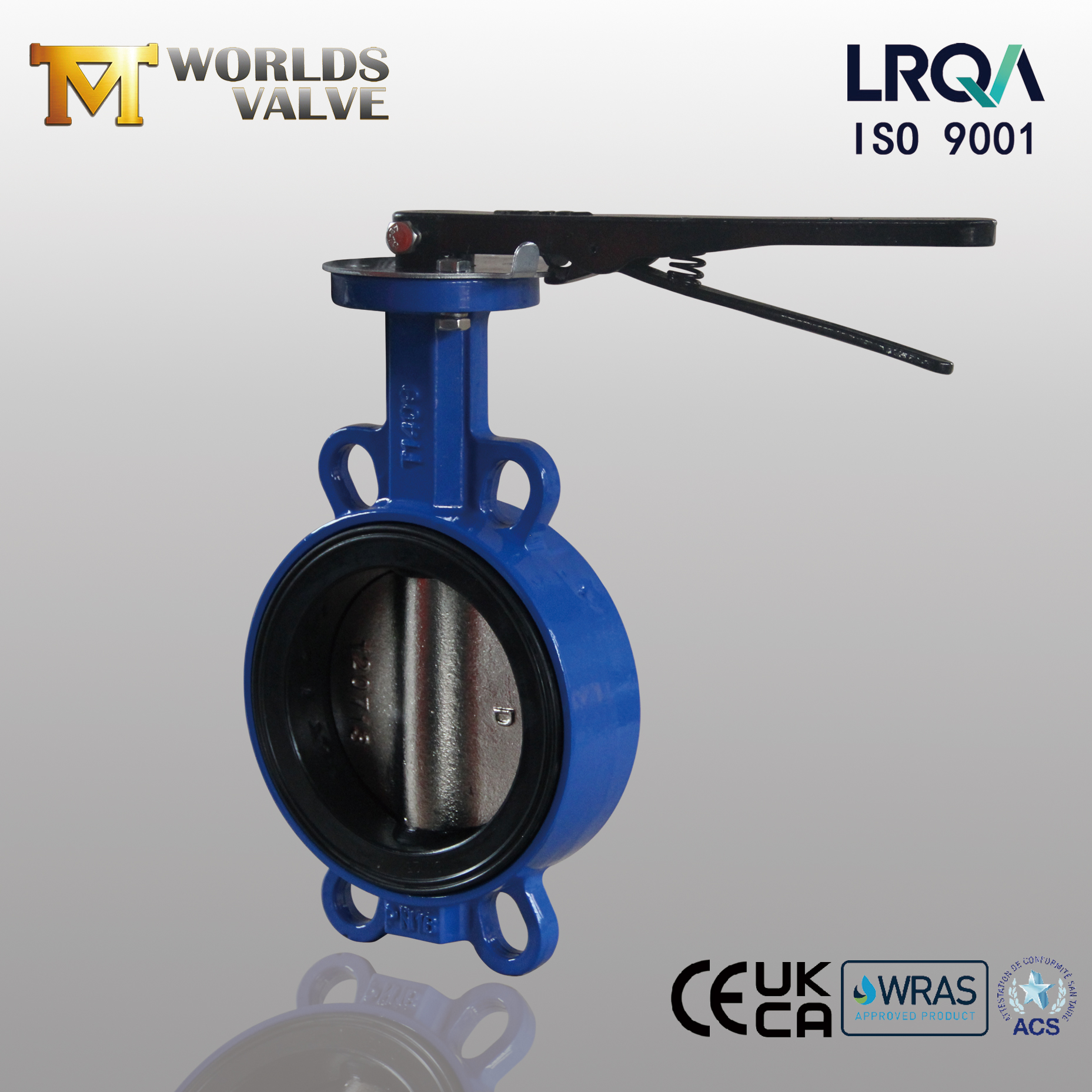

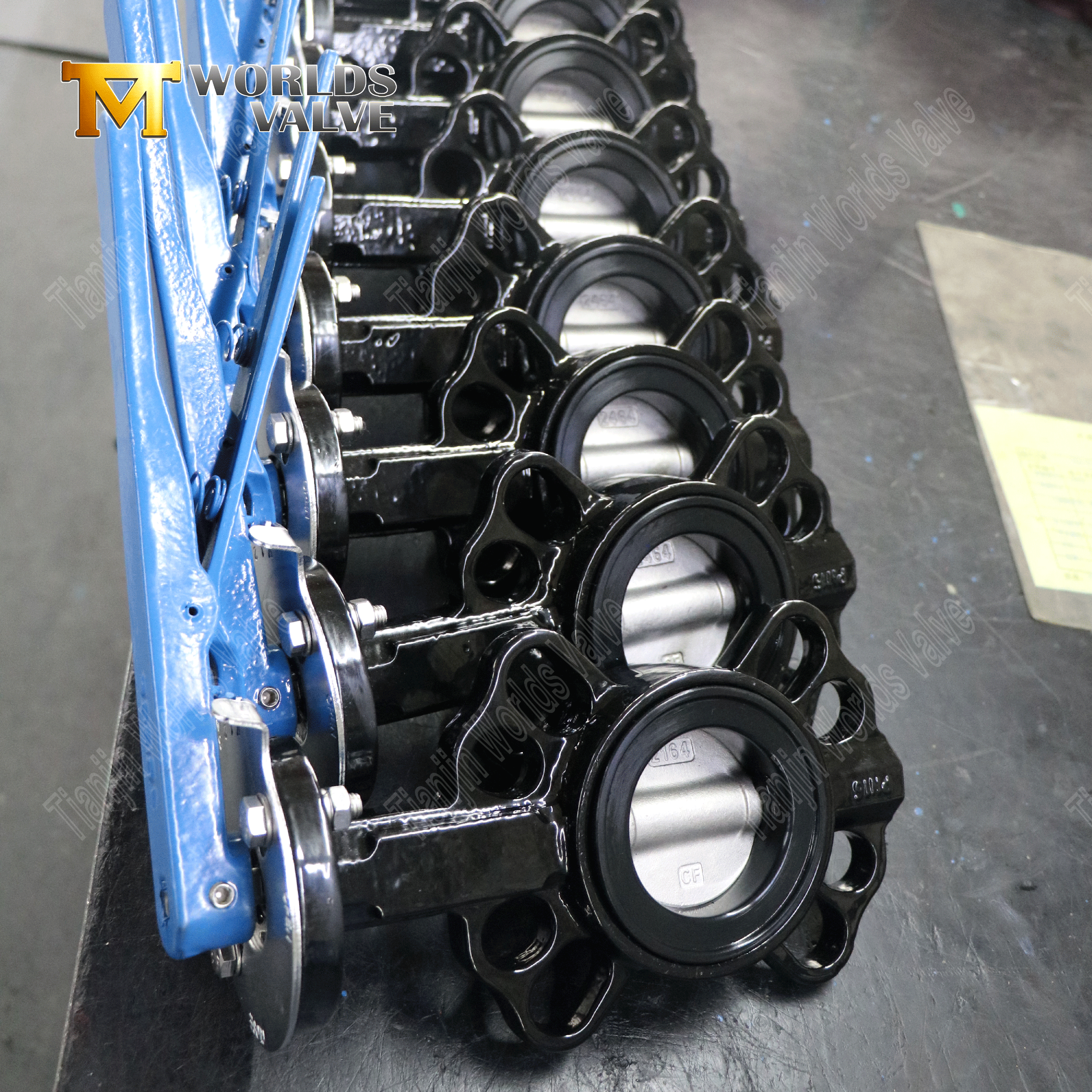

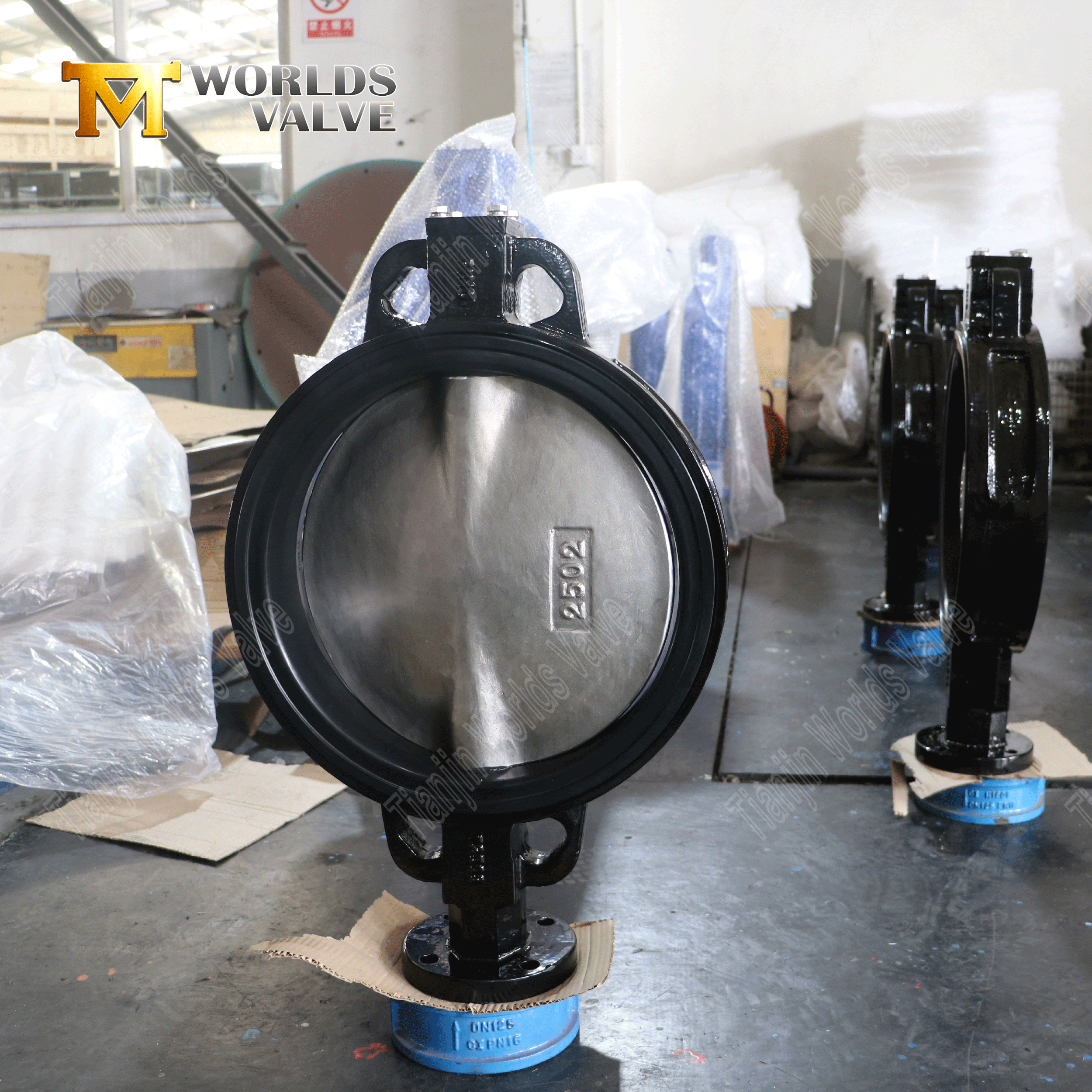

صمام فراشة الويفر سهل الصيانة: مقعد EPDM قابل للاستبدال وقرص DI (يعمل برافعة يدوية)
Tianjin Worlds Valve Co., Ltd. - شريكك في تصنيع المعدات الأصلية للتحكم في التدفق المتين والفعال من حيث التكلفة
CBF02-TA03-تحميل دليل التشغيل والصيانة
1. نظام مقعد EPDM ثوري قابل للاستبدال
يقلل بشكل كبير من وقت التوقف عن العمل: يمكن استبدال المقعد بسرعة وسهولة بدون أدوات متخصصة أو تفكيك جسم الصمام من خط الأنابيب في كثير من الحالات. وهذا يقلل من ساعات وتكاليف الصيانة.
الختم والمرونة الفائقة: يوفر المقعد المطاطي EPDM (إيثيلين بروبيلين ديين مونومر) إحكامًا ممتازًا ضد الفقاعات (EN 12266-1 Class A) كما أنه مقاوم للشيخوخة والأوزون والسوائل المائية.
يطيل عمر خدمة الصمام: عندما يتآكل المقعد، ما عليك سوى استبداله، وليس الصمام بأكمله. يوفر هذا التصميم المستدام تكلفة أقل بكثير على مدى الحياة
2. قرص قوي من حديد الدكتايل (DI) لضمان المتانة
قوة عالية ومقاومة التأثير: يوفر قرص DI (الصف EN-GJS-500-7) قوة شد ومتانة فائقة مقارنة بحديد الزهر القياسي، مما يضمن أداءً موثوقًا ومقاومة للمطرقة المائية.
أداء فعال من حيث التكلفة: يوفر التوازن الأمثل بين القوة الميكانيكية والتكلفة، مما يجعله مثاليًا لمجموعة واسعة من التطبيقات الصناعية العامة.

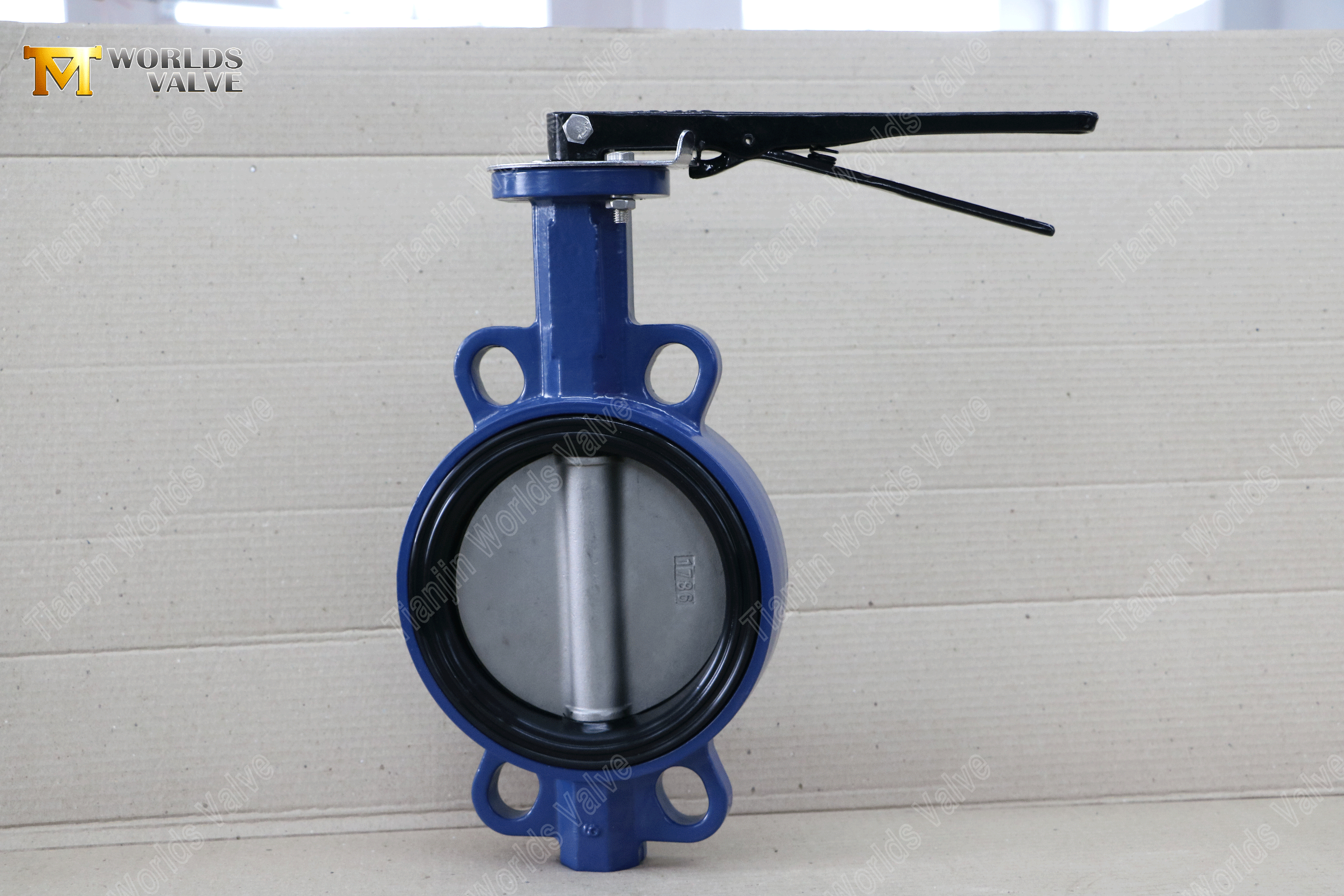

3. التحكم اليدوي الفوري مع رافعة اليد
عملية سريعة 90 درجة: تسمح رافعة اليد المريحة بالتحكم السريع في الفتح/الإغلاق من خلال ربع دورة بسيطة.
إشارة مرئية واضحة: توفر مؤشرات الموضع المدمجة (مفتوحة/مغلقة) تأكيدًا مرئيًا فوريًا لحالة الصمام من أجل السلامة التشغيلية.
عزم دوران منخفض للتشغيل: يقلل تصميم القرص الفعال من الاحتكاك، مما يضمن تشغيل الرافعة بسلاسة وسهولة.
4. تصميم رقاقة موفر للمساحة
مدمجة وخفيفة الوزن: يتم تركيب جسم الرقاقة مباشرة بين فلنجات ANSI أو DIN، مما يوفر حلاً أخف وزنًا وأكثر كفاءة في استخدام المساحة من الصمامات من نوع العروة.
التثبيت المبسط: يقلل من وقت التثبيت ومتطلبات الأجهزة، مما يقلل من تكاليف المشروع الإجمالية.

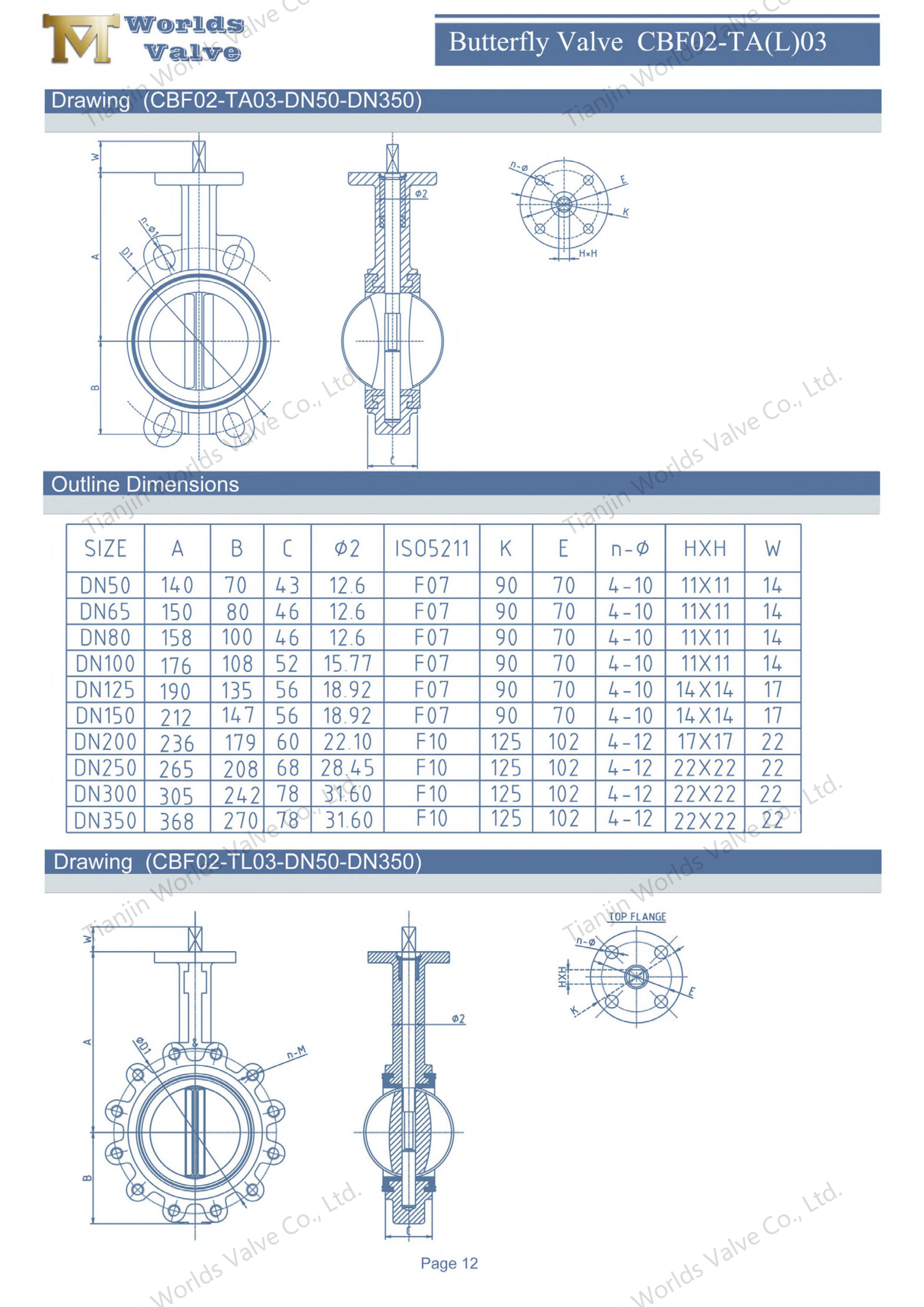

المعلمة | المواصفات |
نموذج | CBF02-TA03 |
الأحجام | DN50-DN1200 |
فئة الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
قياسي | أسم B16.34 |
الجسم | حديد الدكتايل |
القرص | دي |
Seat | إبدم |
الجذعية | SS431 |
توفير لا مثيل له في الصيانة: يعمل تصميم المقعد القابل للاستبدال على تقليل وقت التوقف عن العمل وتكاليف الأجزاء بشكل كبير على مدار عمر الصمام.
المتانة المثبتة: يضمن الجمع بين قرص الحديد المرن والجسم المطلي بالإيبوكسي خدمة موثوقة وطويلة الأمد.
البساطة اليدوية الفورية: يوفر ذراع اليد عملية سريعة وآمنة دون الحاجة إلى طاقة خارجية.
قيمة OEM المباشرة: نحن نقدم أسعارًا تنافسية وفترات زمنية موثوقة ومرونة للعلامات التجارية المخصصة أو التعديلات الطفيفة.
متوافقة ومعتمدة: تم تصنيعه بموجب نظام الجودة ISO 9001 ومتوافق مع التوجيهات الدولية الرئيسية (CE، UKCA).
يعد هذا الصمام الحل الأمثل للعديد من الصناعات التي تتطلب عزلًا موثوقًا وقابلاً للصيانة:
معالجة المياه ومياه الصرف الصحي: عزل المضخات، أنظمة الترشيح، التوزيع العام للمياه.
خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء: المياه المبردة وأبراج التبريد وأنظمة التدفئة ووحدات معالجة الهواء.
المنشأة الصناعية العامة: خطوط مياه التبريد، وأنظمة الهواء المضغوط، ومعالجة المياه، وخدمات المرافق.
الري والزراعة: التحكم في الخط الرئيسي والمنطقة لري الحقول والمناظر الطبيعية.
أنظمة الحماية من الحرائق: عزل خط الرشاش (حيثما تسمح المواصفات).
من خلال الجمع بين موثوقية حديد الدكتايل ومتانة الفولاذ المقاوم للصدأ وأداء المقعد المطاطي، يوفر صمام الفراشة الويفر هذا قيمة استثنائية لمعالجة المياه، والتدفئة والتهوية وتكييف الهواء (HVAC)، والتطبيقات الصناعية التي تتطلب حلول تحكم في التدفق فعالة من حيث التكلفة.
