صمام فراشة الويفر الذي يعمل بالهواء المضغوط - الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

صمام فراشة الرقاقة الذي يتم تشغيله بالهواء المضغوط عبارة عن جهاز للتحكم في التدفق ربع دورة يجمع بين جسم مدمج على شكل رقاقة مع مشغل هوائي للتشغيل الآلي. يسمح تصميم الرقاقة بوضع الصمام بين حافتين للأنبوب، مما يوفر المساحة ويقلل الوزن الإجمالي مقارنة بتصميمات الحواف أو العروة. يوفر المحرك الهوائي استجابة سريعة وموثوقة - مما يجعل هذا الصمام خيارًا ممتازًا لخطوط المعالجة الآلية وأنظمة التحكم عن بعد والتطبيقات التي تتطلب ركوب الدراجات بشكل متكرر.

باعتبارها شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) مع أكثر من 19 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فراشة بسكويت الويفر الهوائية القابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات وتكوينات المحرك - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

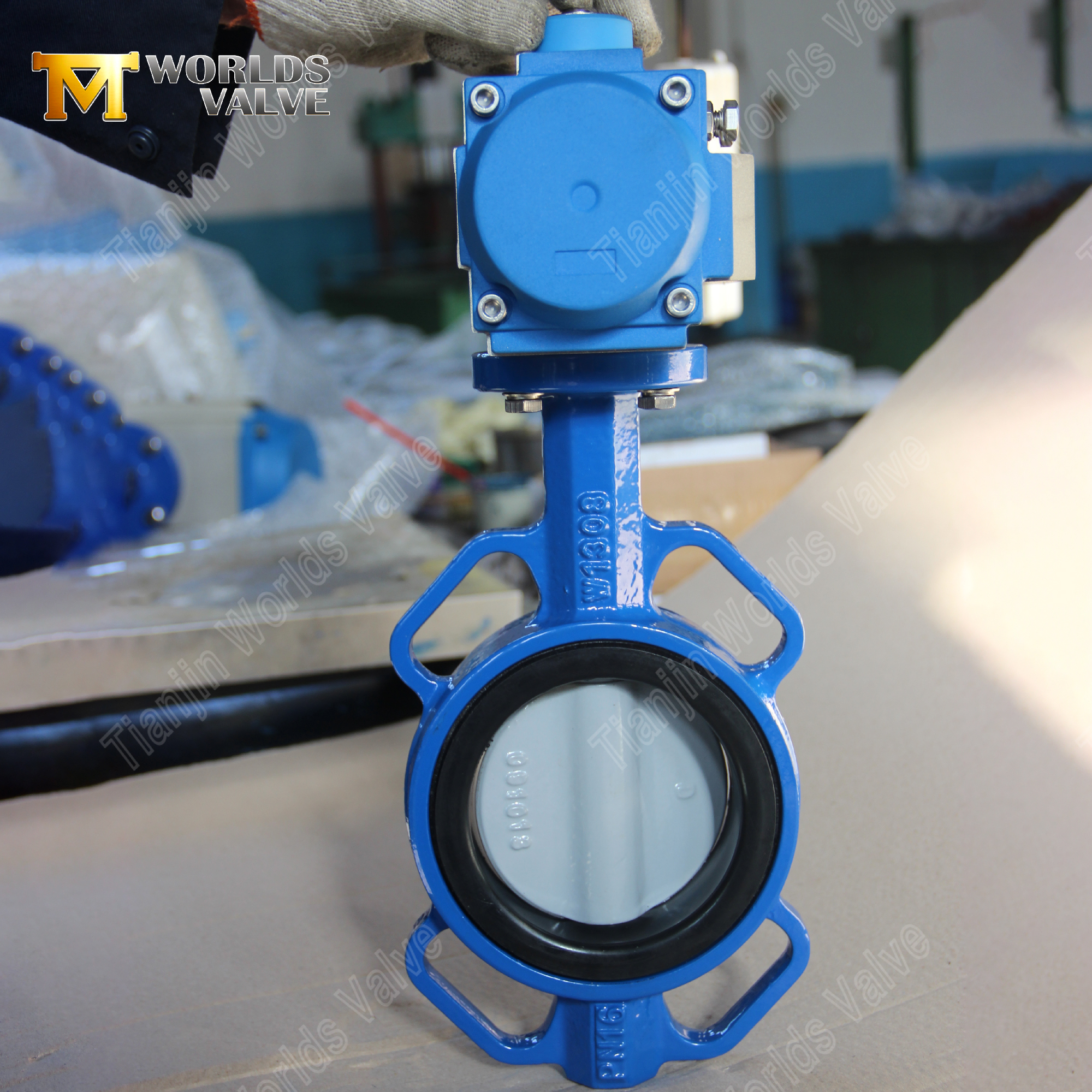

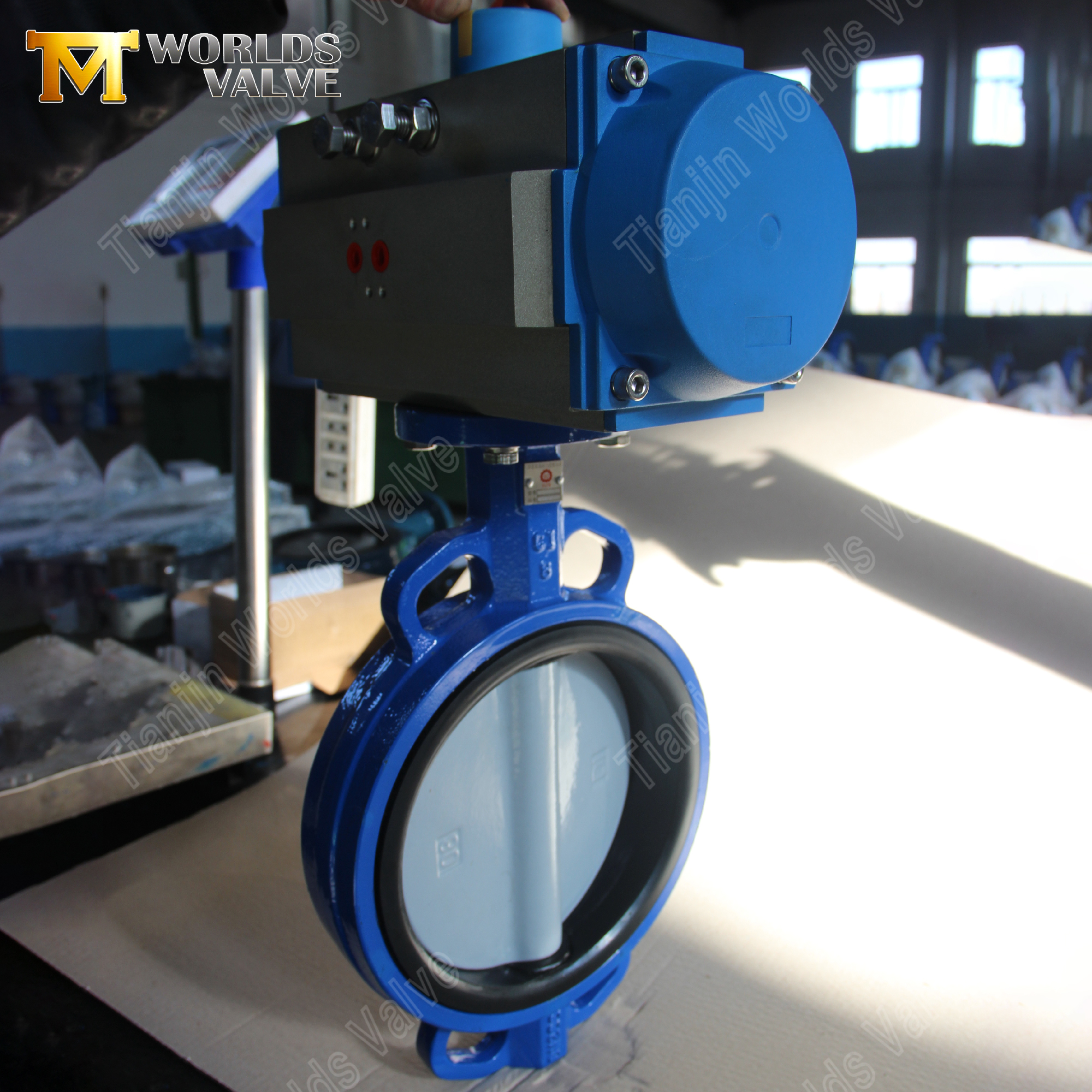

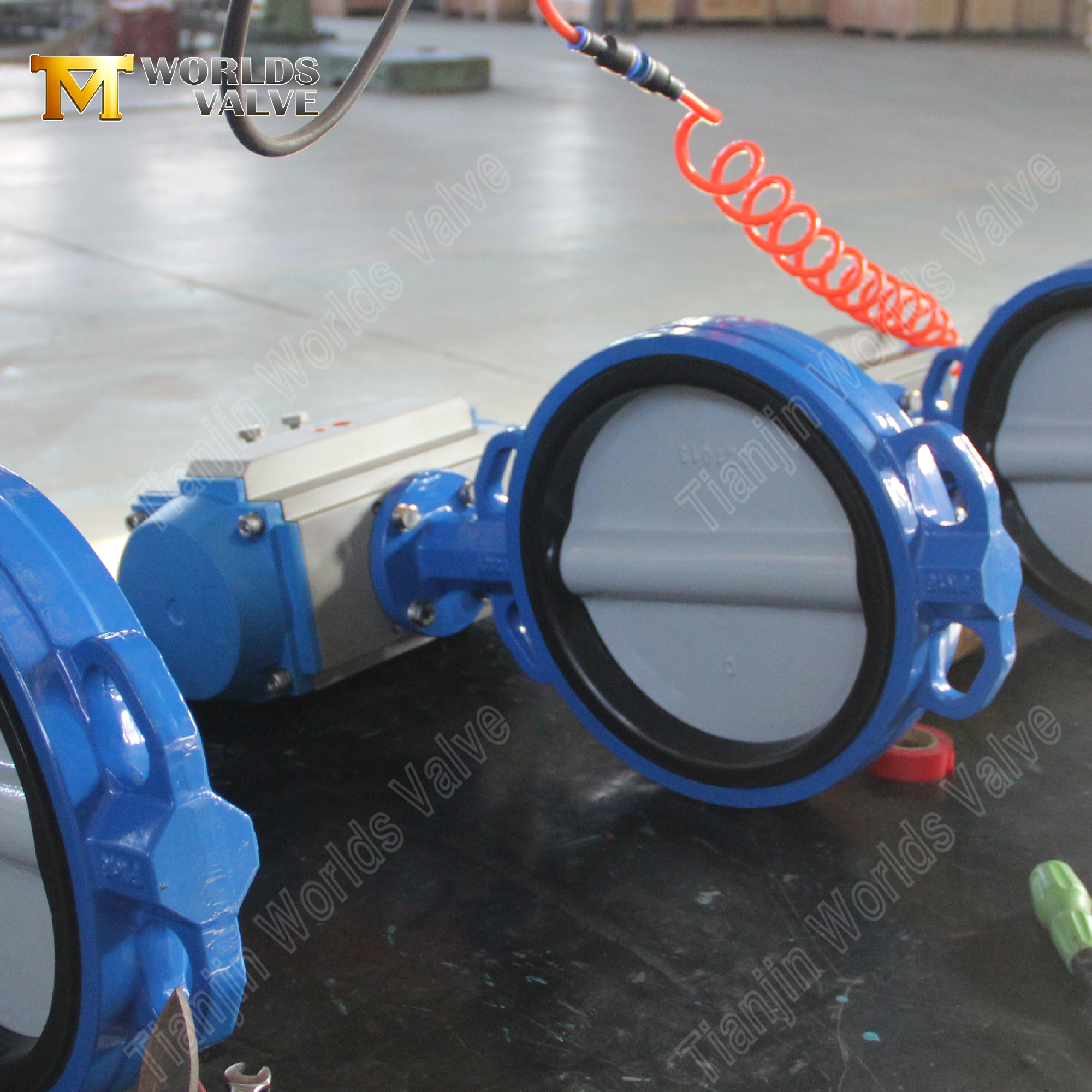

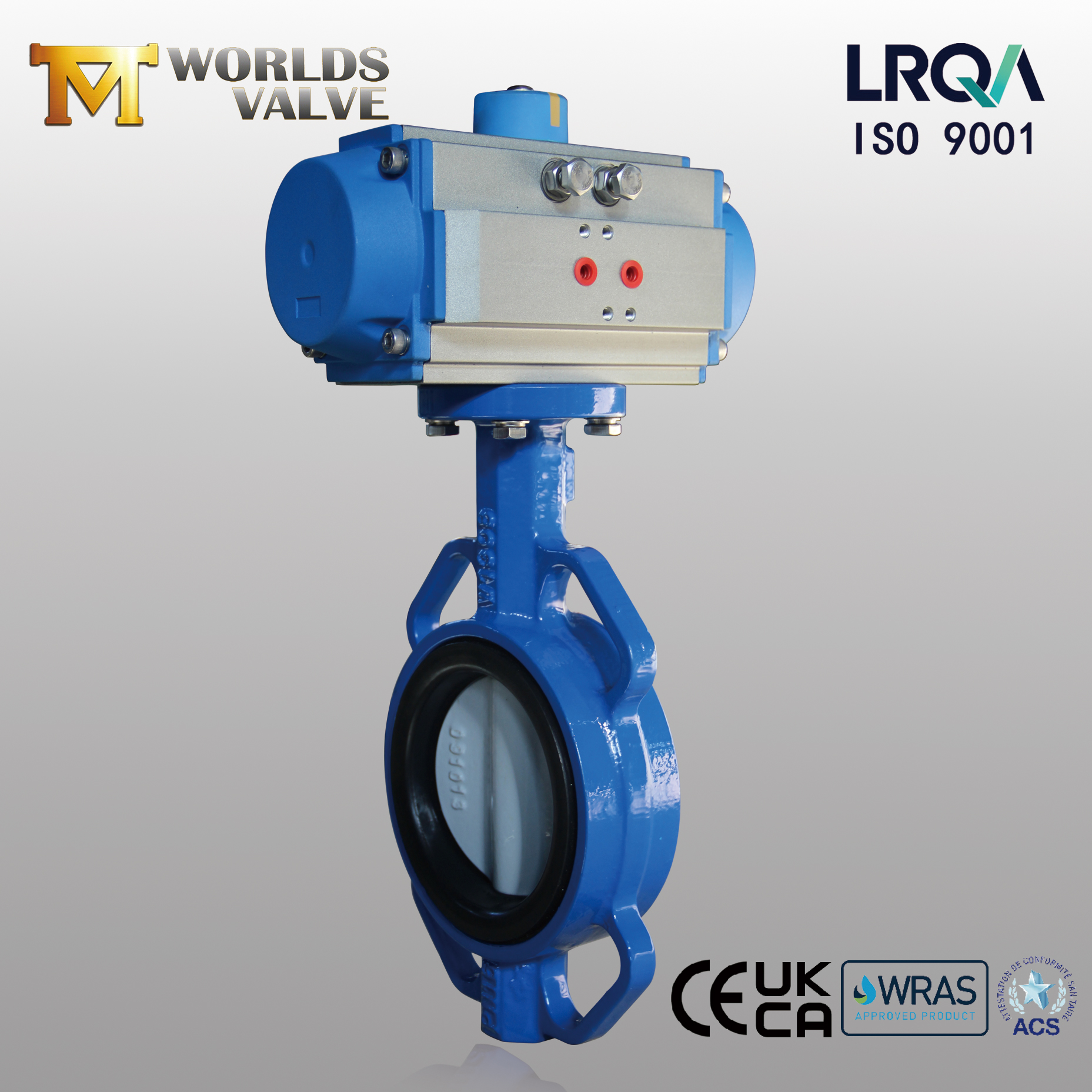

صمام فراشة الويفر | جسم CI | قرص DI بطبقة من النايلون | المحرك الهوائي

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

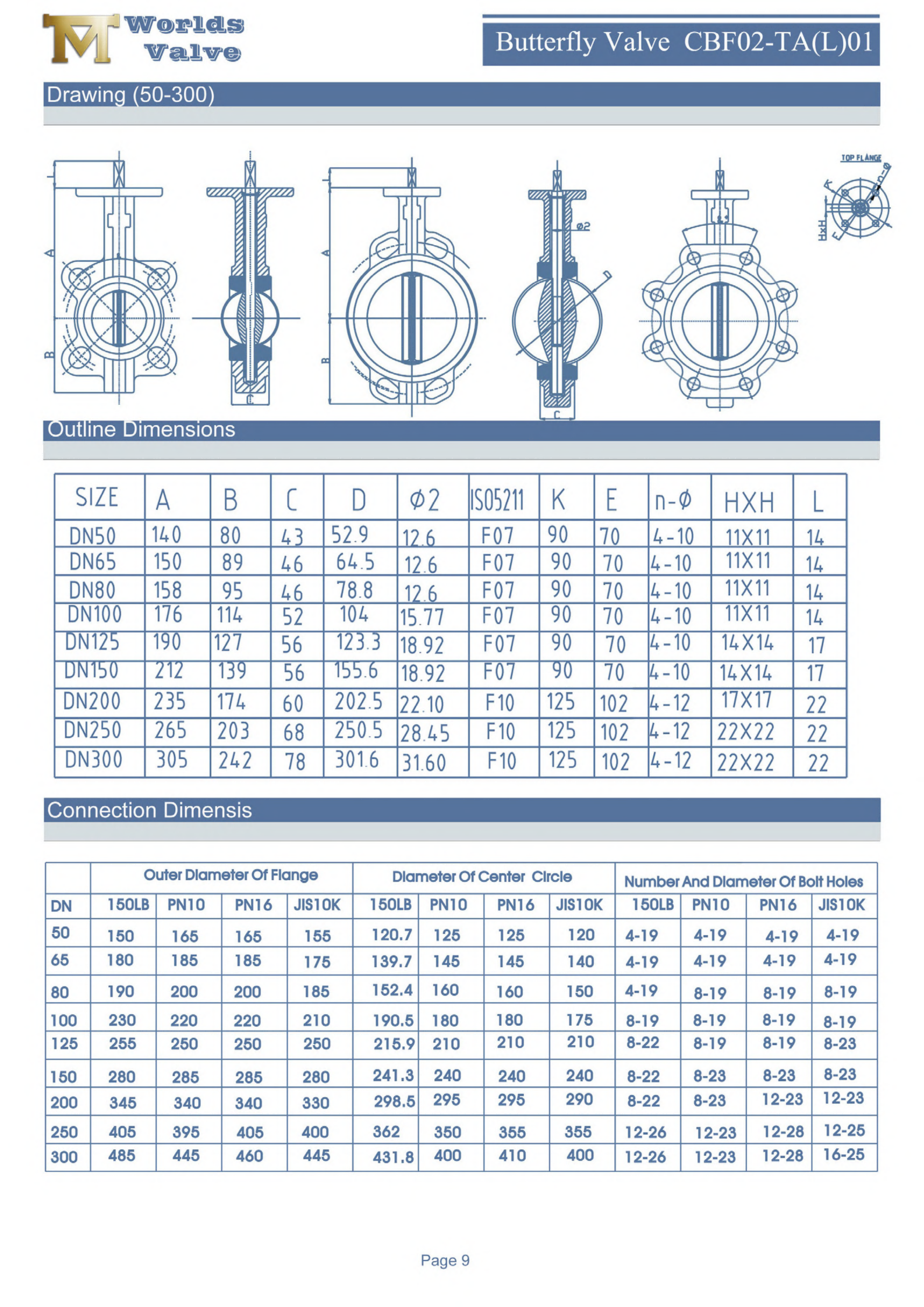

CBF02-TA01- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم نوع الرقاقة - مدمج واقتصادي

• توفير المساحة - يتم وضع جسم الرقاقة بين شفتي الأنابيب، مما يتطلب الحد الأدنى من المساحة وجهاً لوجه وتقليل الطول الإجمالي لخط الأنابيب.

• خفيف الوزن - أخف بنسبة تصل إلى 40% من التصميمات ذات الحواف أو العروات، مما يؤدي إلى تبسيط عملية المعالجة وتقليل الحمل الهيكلي على أنظمة الأنابيب.

• فعالة من حيث التكلفة - مع مواد أقل وتصنيع أبسط، توفر صمامات الرقاقة قيمة ممتازة للتطبيقات الصناعية ذات الأغراض العامة.

2. مادة الجسم – CI (الحديد الرمادي)

• قوة موثوقة - يوفر الحديد الرمادي قوة ميكانيكية كافية لخدمة PN10/PN16 في تطبيقات المياه والنفط والغاز.

• قابلية تصنيع ممتازة - تسمح المادة بالصب الدقيق وتفاوتات الأبعاد الضيقة، مما يضمن إغلاق موثوق للشفة وتشغيل القرص بسلاسة.

• الخيار الاقتصادي - تقدم CI حلاً فعالاً من حيث التكلفة للخدمات الصناعية العامة حيث لا تكون هناك حاجة إلى مقاومة عالية التأثير.

3. مادة القرص - DI مع طلاء النايلون

• مقاومة فائقة للتآكل - يحمي طلاء النايلون قلب حديد الدكتايل من التآكل، مما يطيل عمر القرص في الماء ومياه الصرف الصحي والوسائط الكاشطة بشكل معتدل.

• الحماية من التآكل - طلاء النايلون يقاوم التآكل والهجوم الكيميائي، مما يجعل القرص مناسبًا لمجموعة واسعة من السوائل الصناعية.

• سطح أملس - يقلل سطح النايلون منخفض الاحتكاك من عزم دوران التشغيل ويضمن حركة سلسة للقرص، مما يقلل من متطلبات حجم المشغل.

4. المحرك الهوائي - الاستجابة السريعة والأتمتة

• التشغيل السريع - توفر المحركات الهوائية دورات فتح/إغلاق سريعة، وهي مثالية للتحكم الآلي في العمليات وتطبيقات الإغلاق في حالات الطوارئ.

• التكوين المرن - متوفر في تصميمات مزدوجة الفعل (الهواء للفتح/الهواء للإغلاق) أو إرجاع الزنبرك (آمنة من الفشل) لتناسب متطلبات السلامة الخاصة بك.

• تكامل الملحقات – يتم تركيبها بسهولة مع مفاتيح الحد، وصمامات الملف اللولبي، وأجهزة تحديد المواقع، ومنظمات مرشح الهواء من أجل التشغيل الآلي الكامل.

• منطقة خطرة جاهزة - التشغيل الهوائي مقاوم للانفجار بطبيعته، مما يجعله مناسبًا لـ ATEX أو البيئات الخطرة الأخرى.

5. ISO 5211 الحافة العلوية - التركيب الموحد

• التوافق العالمي - تقبل الحافة العلوية ISO 5211 مجموعة واسعة من المحركات الهوائية أو الكهربائية أو الهيدروليكية بدون أقواس مخصصة.

• ترقية سهلة - إذا تغيرت متطلبات التشغيل الآلي لديك، فما عليك سوى تبديل المشغل دون استبدال جسم الصمام.

• الصيانة المبسطة - يؤدي التثبيت القياسي إلى تقليل وقت التوقف عن العمل أثناء استبدال المشغل أو صيانته.

التطبيقات النموذجية

إن صمامات الفراشة الويفرية المشغلة بالهواء المضغوط مع هيكل CI وقرص DI المطلي بالنايلون موثوق بها عبر مجموعة واسعة من الصناعات:

• إمدادات المياه وتوزيعها - تصريف المضخة، وأنابيب التوزيع، وعزل المنطقة.

• معالجة مياه الصرف الصحي – خطوط الصرف الصحي، وأنظمة التهوية، وتصريف النفايات السائلة.

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) - الماء المبرد، الماء الساخن، دوائر أبراج التبريد.

• المعالجة الصناعية – مياه التبريد، سوائل المعالجة، الجرعات الكيميائية.

• الحماية من الحرائق – خطوط مياه الإطفاء، أنظمة الرش، صمامات الغمر.

• الري – محطات الضخ الزراعية وري المناظر الطبيعية.

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في الصمامات الهوائية. لدينا خبرة واسعة في تصنيع صمامات الفراشة التي تعمل بالهواء المضغوط لمشاريع المياه والصناعية والبلدية في جميع أنحاء العالم. تتم مطابقة مشغلاتنا واختبارها مع كل صمام للحصول على أداء موثوق.

• تقنية القرص المطلي بالنايلون. توفر أقراص DI المطلية بالنايلون مقاومة فائقة للتآكل والتآكل مقارنةً بالأقراص غير المطلية، مما يؤدي إلى إطالة عمر الخدمة وتقليل تكاليف الصيانة.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، وتكوينات المشغل - كلها مصممة وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا - قم بتخصيص صمام العروة الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين صمام الفراشة الهوائي هذا، أو حجم مختلف أو تصنيف ضغط، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / المقعد)

• نوع المحرك (مزدوج المفعول أو إرجاع الربيع)

• الملحقات المطلوبة (مفتاح الحد، صمام الملف اللولبي، محدد الموضع)

• معيار الحافة والحفر (ANSI، DIN، JIS، BS)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.

اتصل بنا الآن ودعنا نبني صمامك معًا.
