صمام فراشة الويفر | بي ان 16 | الشركة المصنعة للمعدات الأصلية - المواد والمحركات المخصصة

نظرة عامة على المنتج

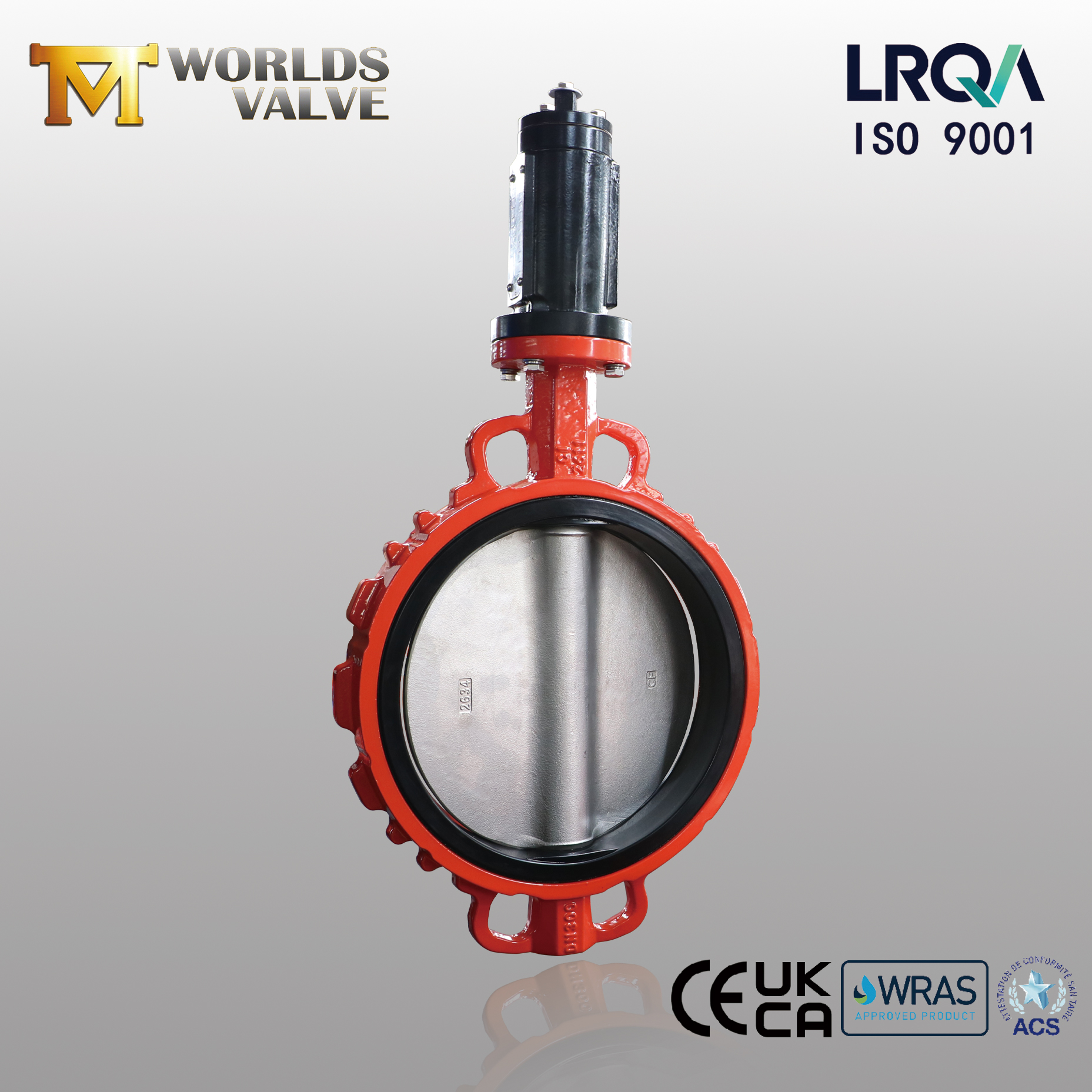

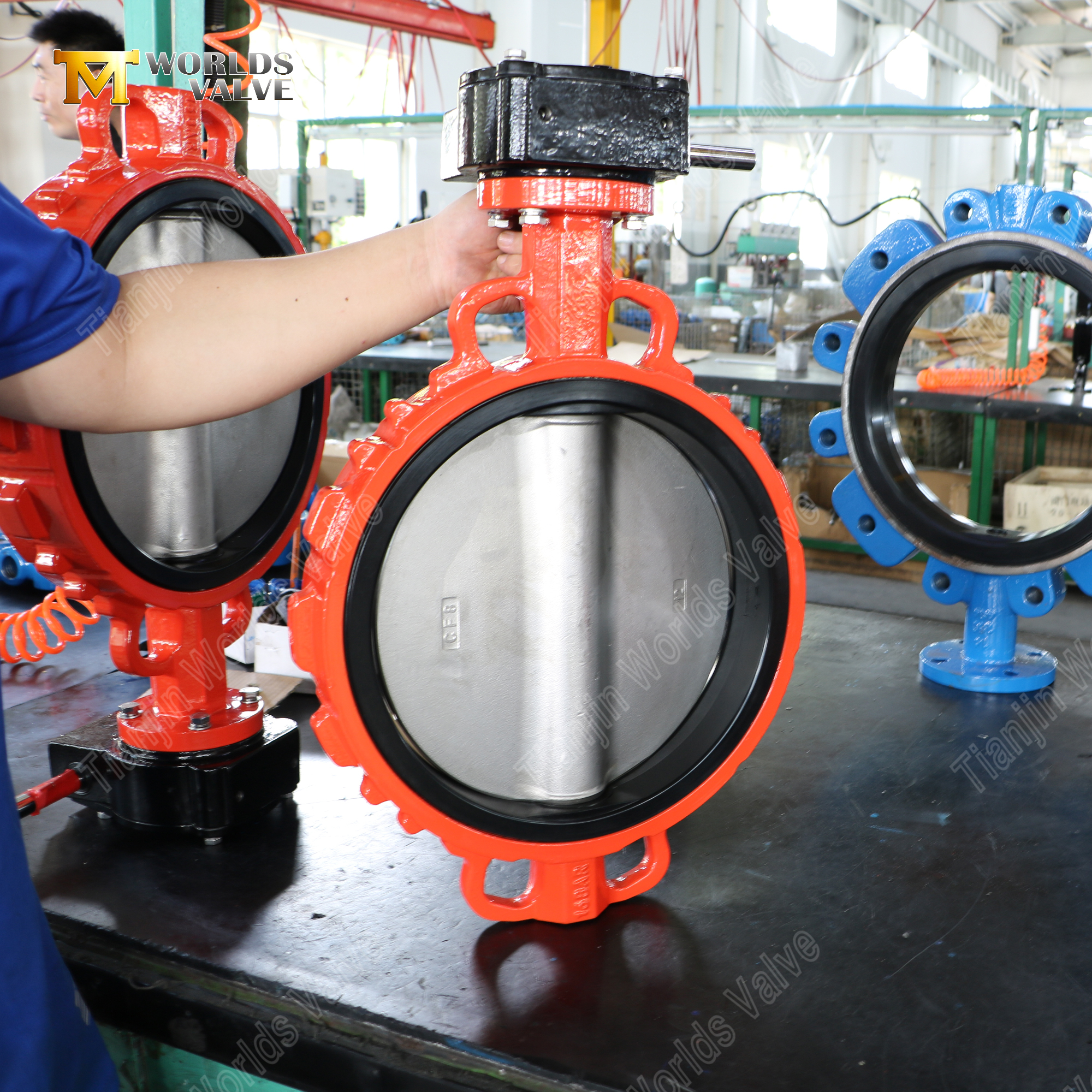

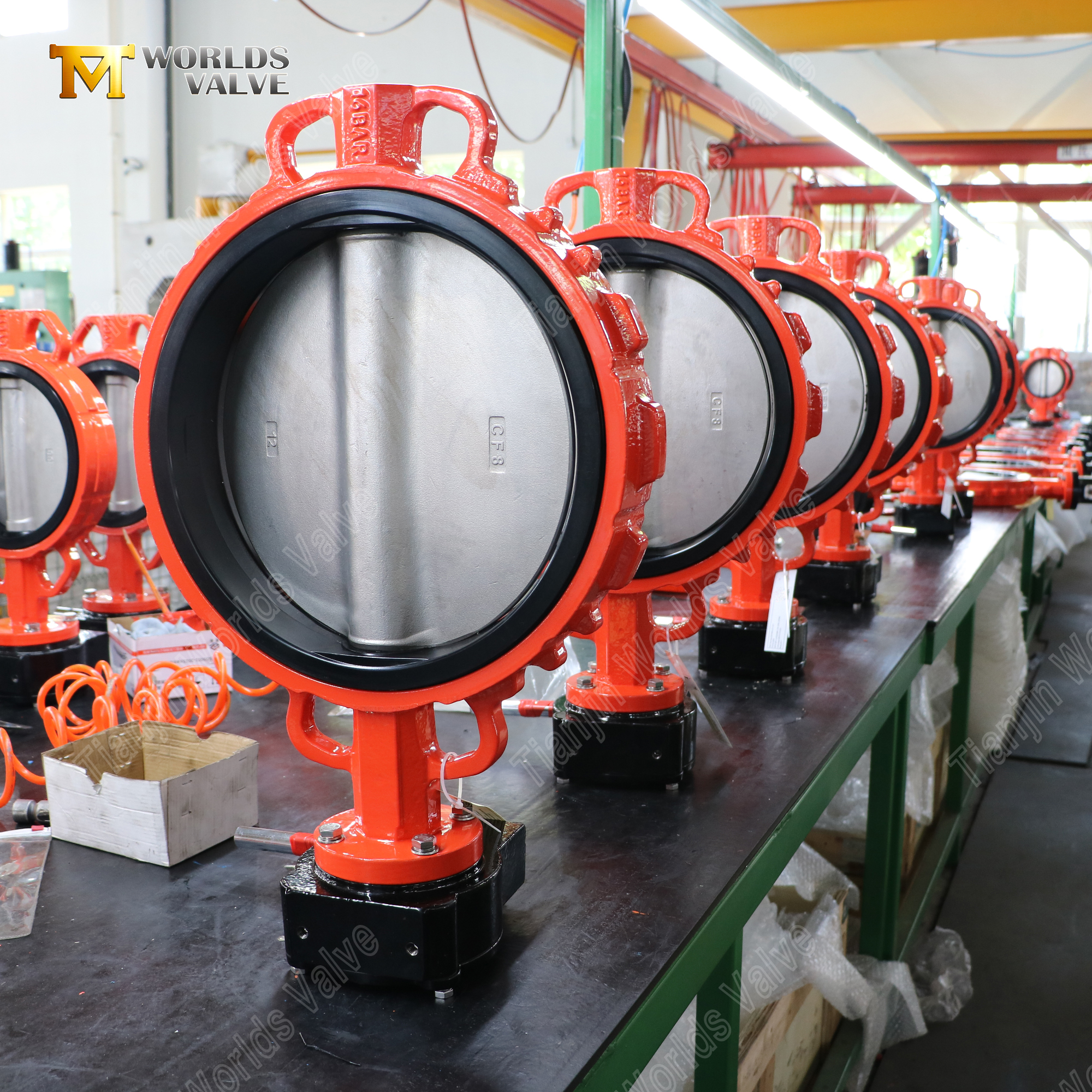

تقدم شركة Tianjin Worlds Valve Co., Ltd. صمام فراشة من الويفر يتميز بجسم من الحديد الزهر ASTM A126 Class B، وقرص من الفولاذ المقاوم للصدأ CF8 (AISI 304)، ومقعد NBR (مطاط النتريل)، وساق من الفولاذ المقاوم للصدأ AISI 420 - مُصنف لخدمة 16 بار (PN16). تم تصميم هذا الصمام للتحكم الموثوق في التشغيل/الإيقاف والاختناق الأساسي في توزيع المياه والتدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الصناعية العامة حيث تعتبر فعالية التكلفة والختم الموثوق به من الأولويات. تم تشطيب جسم الصمام بطبقة إيبوكسي RAL 2002 (أحمر برتقالي) لتعزيز الحماية من التآكل والرؤية في البيئات الصناعية.

يقدم:

صمام فراشة الويفر | ASTM A126 هيكل الفئة ب | قرص CF8 | مقعد NBR | 16 بار

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

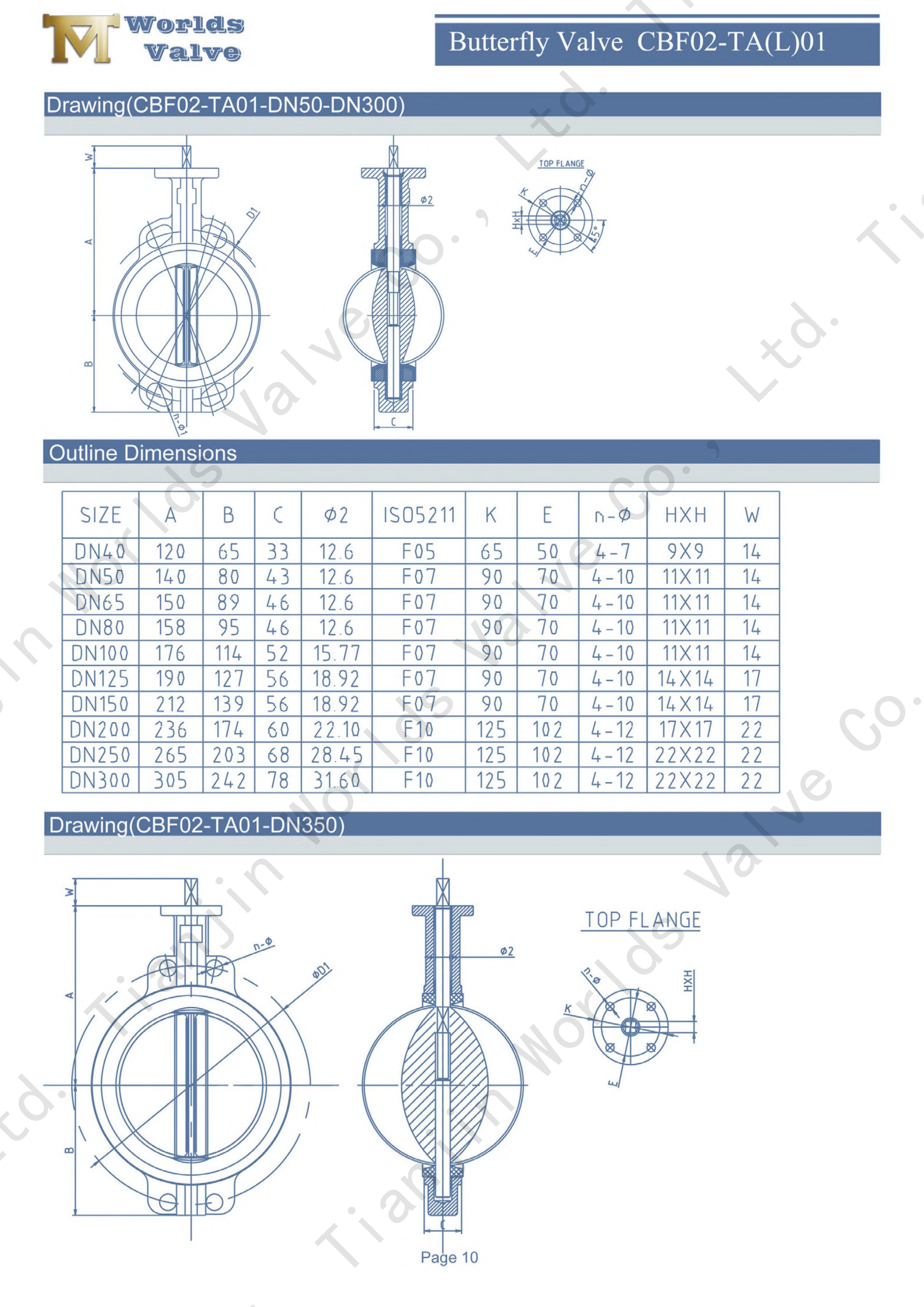

CBF02-TA01- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم نوع الرقاقة

• أبعاد مدمجة وجهاً لوجه - يقلل تصميم الرقاقة من الطول والوزن الإجماليين، مما يوفر مساحة التثبيت ويقلل من حمل خط الأنابيب.

• تركيب بسيط وسريع - يتم وضع الصمام بين الشفاه القياسية مع عدد قليل من البراغي، مما يقلل وقت التثبيت وتكاليف العمالة بشكل كبير.

• فعال من حيث التكلفة للتطبيقات ذات الحجم الكبير - مع بنية أبسط واستهلاك أقل للمواد، يوفر صمام الرقاقة نسبة أداء ممتازة إلى التكلفة لتطبيقات الخدمة العامة.

2. مادة الجسم – ASTM A126 الفئة B (الحديد الرمادي)

• قوة موثوقة للضغوط القياسية - يوفر الحديد الرمادي ASTM A126 Class B قوة ميكانيكية كافية لتطبيقات الخدمة العامة PN16 والفئة 150.

• قدرة ممتازة على التصنيع واستقرار الأبعاد - تتيح المادة صبًا دقيقًا وتفاوتات مشددة، مما يضمن إغلاق موثوق للشفة وتشغيل سلس.

• فعالة من حيث التكلفة مع خيارات الترقية – يمكن ترقية هذا الاختيار الاقتصادي بسهولة إلى الحديد المرن، أو WCB، أو الفولاذ المقاوم للصدأ، أو السبائك المزدوجة لظروف أكثر تطلبًا.

3. مادة القرص - الفولاذ المقاوم للصدأ CF8 (AISI 304)

• مقاومة فائقة للتآكل للخدمات العامة - يقاوم CF8 الأكسدة والتآكل في الماء والمواد الكيميائية الخفيفة والتعرض للغلاف الجوي، مما يضمن عمر خدمة طويل.

• آمنة لاستخدامات مياه الشرب والأغذية - تتوافق المواد غير السامة، جنبًا إلى جنب مع المقاعد المعتمدة، مع معايير WRAS وACS لمياه الشرب ومعالجة الأغذية.

• قوي وخفيف الوزن - يوفر CF8 قوة ميكانيكية جيدة مع تقليل الوزن الإجمالي للصمام، وتسهيل التعامل والتركيب.

4. مادة المقعد – NBR (مطاط النتريل)

• مقاومة ممتازة للزيت والوقود - يحافظ NBR على المرونة وسلامة الختم حتى بعد التلامس الطويل مع الزيوت المعدنية والشحوم والهيدروكربونات.

• مقاومة جيدة للتآكل والتمزق - يتحمل المقعد التآكل الناتج عن الجزيئات الصغيرة وركوب الدراجات المتكررة، مما يطيل عمر الغلق.

• توافق واسع وفعالية من حيث التكلفة - مع نطاق من -10 درجة مئوية إلى +80 درجة مئوية، توفر NBR إغلاقًا محكمًا للفقاعات بتكلفة تنافسية، مع توفر مقاعد EPDM أو Viton أو PTFE أو المقاعد الاحتياطية الصلبة كبدائل.

5. المواد الجذعية – SS420 (AISI 420)

• قوة شد وإنتاجية عالية - يوفر SS420 المقوى نقلًا قويًا لعزم الدوران، خاصة للصمامات ذات القطر الكبير أو الصمامات ذات الضغط العالي.

• مقاومة ممتازة للتآكل والتآكل - يقاوم السطح المتصلب التآكل، مما يقلل من احتياجات الصيانة على مدار العديد من الدورات.

• مقاوم للنفخ مع حماية من التآكل - يتميز الجذع بآلية الاحتفاظ للسلامة، ويمكن توفيره في SS304، أو SS316، أو Monel K500 للبيئات القاسية.

6. خيارات المحرك وتركيب ISO 5211

• الواجهة القياسية – تقبل الحافة العلوية ISO 5211 المشغلات من أي علامة تجارية، مما يتيح سهولة الاستبدال دون تعديلات على خطوط الأنابيب.

• نطاق واسع من توافق المحرك - يمكن تجهيز الصمامات بأذرع يدوية، أو مشغلات تروس، أو محركات كهربائية، أو هوائية، أو هيدروليكية، أو محركات ذات عجلات متسلسلة لتناسب أي متطلبات تحكم.

• تتوفر واجهة مخصصة - يمكن تصنيع أنماط التركيب ووصلات محرك الأقراص التي لا تتوافق مع ISO لتتوافق مع مواصفات المشغل الخاصة.

التطبيقات النموذجية

بفضل بنيته القوية وخيارات المواد القابلة للتخصيص بالكامل، يتم استخدام صمام الفراشة هذا على نطاق واسع عبر الصناعات المتنوعة:

1. إمدادات المياه البلدية ومعالجة مياه الصرف الصحي – إغلاق موثوق وتنظيم التدفق في محطات الضخ ومحطات المعالجة وشبكات التوزيع.

2. النفط والغاز / البتروكيماويات - التعامل مع النفط الخام والوقود المكرر ومواد التشحيم والغاز الطبيعي بمقاعد NBR والأجسام القوية.

3. HVAC (التدفئة والتهوية وتكييف الهواء) – صمامات مدمجة وخفيفة الوزن للمياه المبردة والماء الساخن وأنظمة أبراج التبريد.

4. التبريد البحري ومياه البحر - مع الأقراص المزدوجة المصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم البرونزية، يتحمل الصمام التآكل الملحي في محطات بناء السفن ومحطات الطاقة الساحلية.

5. المواد الكيميائية والصيدلانية - توفر الهياكل المصنوعة من الفولاذ المقاوم للصدأ المزودة بمقاعد PTFE أو Viton التوافق مع الأحماض العدوانية والمذيبات والوسائط عالية النقاء.

6. الأطعمة والمشروبات/المياه عالية النقاء - تتوافق أقراص CF8/CF8M ومقاعد EPDM/PTFE مع المعايير الصحية لعمليات التخمير ومنتجات الألبان والعمليات الصيدلانية.

7. أنظمة الحماية من الحرائق - يضمن التصميم القوي تحكمًا موثوقًا في التشغيل والإيقاف في خطوط مياه الإطفاء وأنظمة الغمر (مع الشهادات المتاحة عند الطلب).

8. توليد الطاقة والتعدين - التعامل مع مياه التبريد، وملاط الرماد، والغازات الصناعية في المحطات الحرارية والكهرومائية.

9. الري الزراعي – صمامات ذات قطر كبير لتوزيع المياه بكفاءة في الأراضي الزراعية ومشاريع الدفيئة.

لماذا تختار صمام عوالم تيانجين؟

1. المصنع المباشر، بدون وسطاء - نحن نمتلك وندير منشأة الإنتاج الحاصلة على شهادة ISO 9001 في تيانجين. من خلال العمل معنا مباشرة، يمكنك التخلص من تكاليف الوسيط والحصول على أسعار شفافة والحفاظ على التواصل المباشر مع فرق الهندسة والإنتاج لدينا طوال كل مرحلة من مراحل طلبك.

2. أكثر من 19 عامًا من الخبرة في التصدير - تتمتع فرق المبيعات والخدمات اللوجستية لدينا بخبرة جيدة في التجارة الدولية، بما في ذلك الوثائق الجمركية ولوائح الشحن وتغليف الصادرات. لقد نجحنا في تسليم الصمامات إلى أكثر من 50 دولة، مما يضمن التسليم السلس في كل مرة.

3. التخصيص الكامل (OEM/ODM) - نحن لا نقيدك بالكتالوج القياسي الخاص بنا. أنت تحدد المادة، وتصنيف الضغط، والحجم، والطلاء، والمشغل، ومعيار الشفة، والعلامة التجارية - ونحن نقوم بتصنيعها بدقة وفقًا لرسوماتك. نحن نقدم رسومات ثنائية وثلاثية الأبعاد للحصول على موافقتك قبل الإنتاج.

4. الشهادات الدولية الكاملة – تحمل منتجاتنا شهادات ISO 9001 وCE وUKCA وWRAS (مياه الشرب) وACS (فرنسا). يمكن توفير شهادة DNV وABS على أساس كل طلب، مما يدعم متطلبات المشروع الأكثر تطلبًا.

5. توثيق الجودة الكاملة – نحن نؤمن بالشفافية الكاملة. تشتمل كل شحنة على شهادات اختبار المواد (MTC)، وتقارير الاختبار الهيدروستاتيكي والهوائي، وسجلات فحص الأبعاد، وإذا لزم الأمر، تقارير NDT وشهادات فحص الطرف الثالث.

6. مراقبة الجودة الداخلية الصارمة - بدءًا من فحص المواد الخام والصب وحتى التصنيع والتجميع والاختبار النهائي، تتم مراقبة كل خطوة إنتاج بموجب نظام إدارة الجودة المدقق بواسطة DNV. نقوم بإجراء اختبار الضغط بنسبة 100% على كل صمام قبل أن يغادر مصنعنا.

7. فترات زمنية تنافسية - مع قدرة إنتاجية سنوية تتجاوز 8000 طن وفريق متخصص لإدارة المشروع، فإننا نوازن بين الجودة والكفاءة، مما يضمن تسليم طلبك المخصص في الوقت المحدد، في كل مرة.

8. الدعم الفني لما بعد البيع - مهندسونا متاحون للمساعدة في إرشادات التثبيت، واستكشاف الأخطاء وإصلاحها، وتوصيات الصيانة، مما يضمن أداء الصمام الخاص بك بشكل موثوق طوال فترة الخدمة بأكملها.

تواصل معنا – قم بتخصيص صمامك اليوم:

في شركة Tianjin Worlds Valve Co., Ltd.، لا نبيع الصمامات فحسب، بل نصمم حلولًا مصممة خصيصًا لتناسب ظروف خطوط الأنابيب الفريدة الخاصة بك. سواء كنت بحاجة إلى تكوين قياسي مثل ذلك الموصوف أعلاه، أو تصميم مخصص بالكامل باستخدام سبائك متخصصة، أو مقاعد تتحمل درجة حرارة عالية، أو تشغيل آلي، فنحن على استعداد لإضفاء الحيوية على مواصفاتك.

نحن ندعوك بحرارة لزيارة مصنعنا في تيانجين، الصين. قم بجولة في خطوط الإنتاج لدينا، وشاهد عمليات مراقبة الجودة لدينا بشكل مباشر، وناقش متطلبات مشروعك مع مهندسينا ذوي الخبرة.

للبدء، ما عليك سوى إرسال استفسارك إلينا مع التفاصيل التالية:

• الحجم المطلوب ومعدل الضغط والاتصال النهائي

• نوع الوسائط ودرجة حرارة التشغيل وظروف التدفق

• مجموعة المواد المفضلة (أو دعنا نوصي بواحدة)

• نوع المحرك ومتطلبات التحكم

• الكمية المستهدفة وميناء الوجهة

سوف يستجيب فريق المبيعات لدينا خلال 24 ساعة بعرض أسعار تنافسي واقتراح هندسي أولي.

اتصل بنا الآن ودعنا نبني صمامك معًا.
