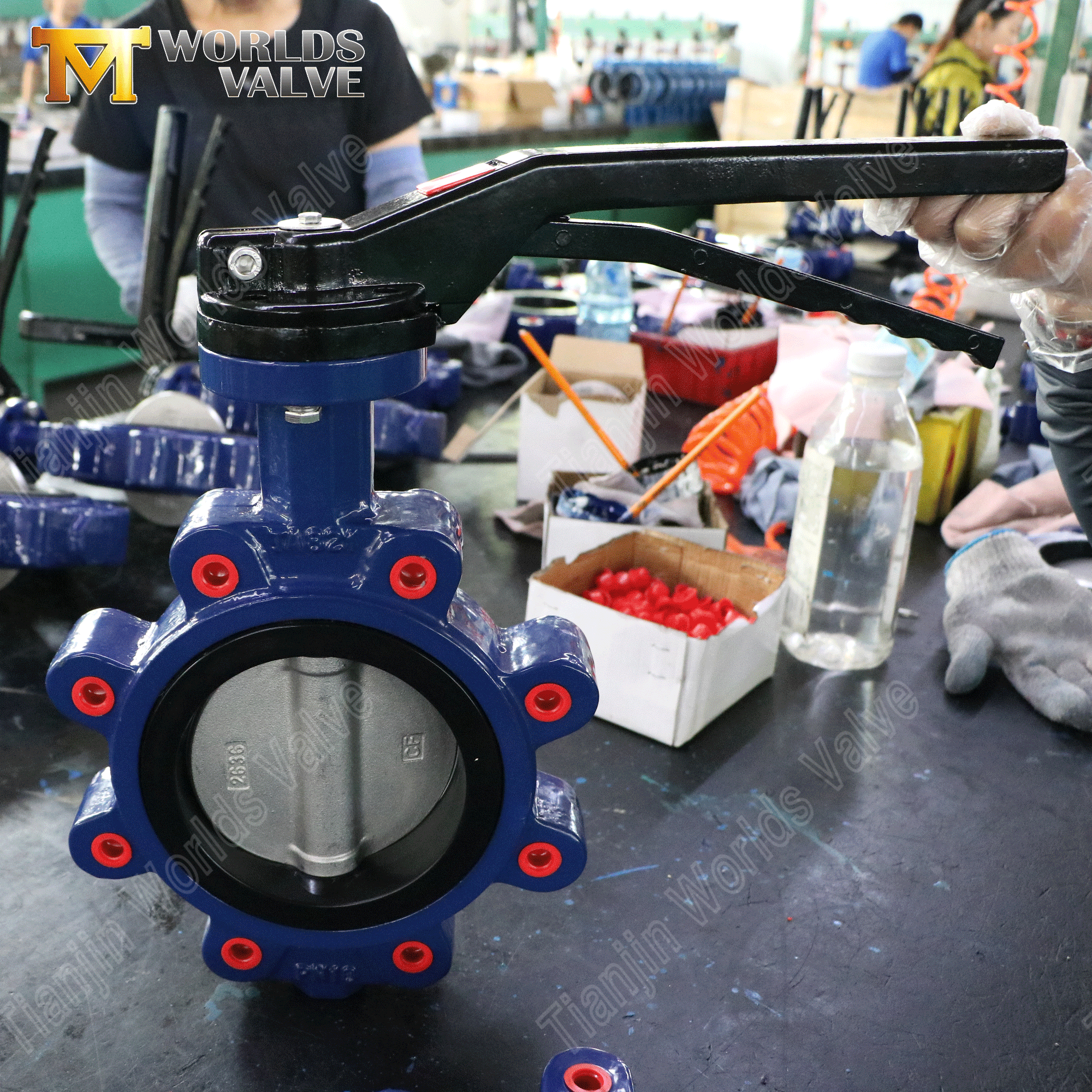

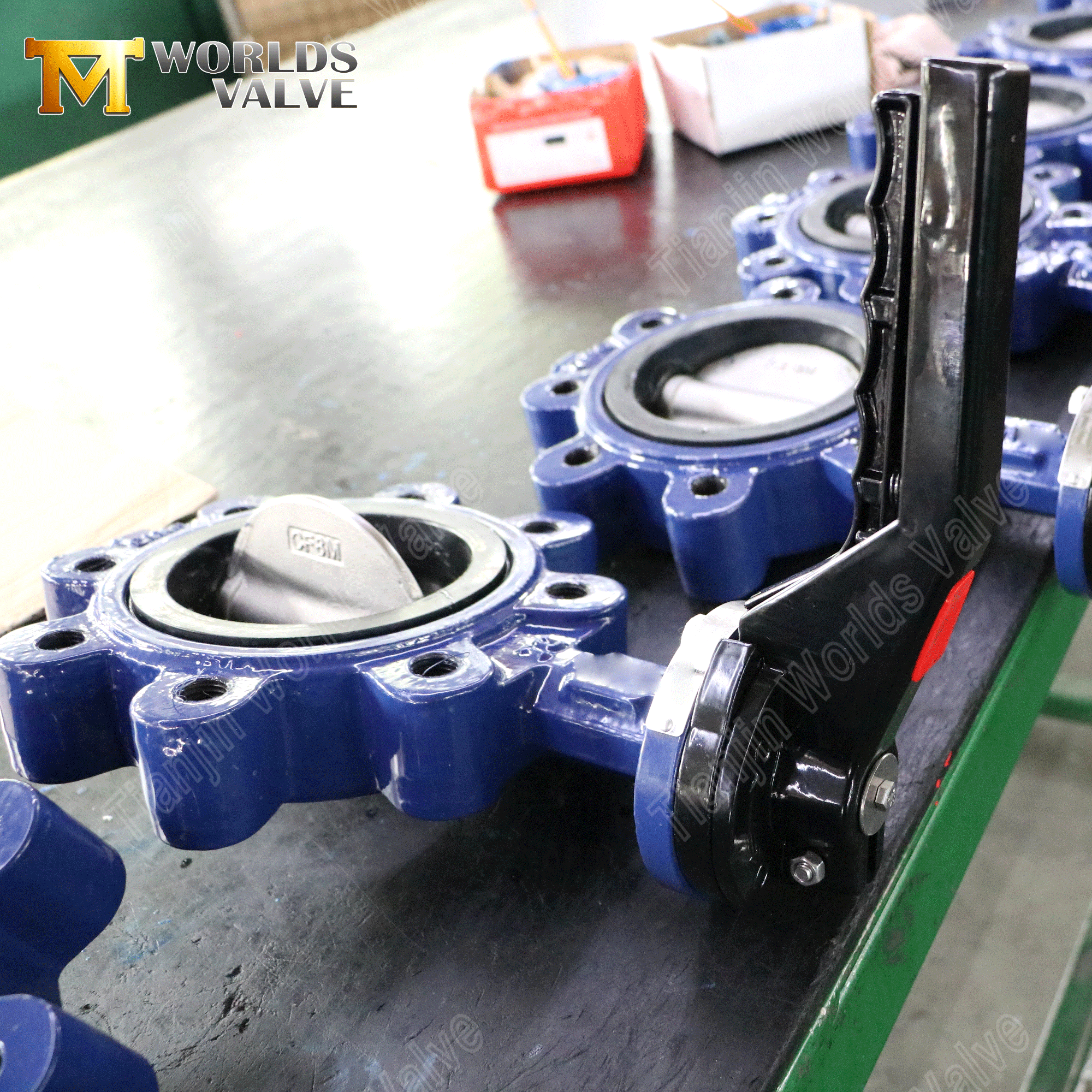

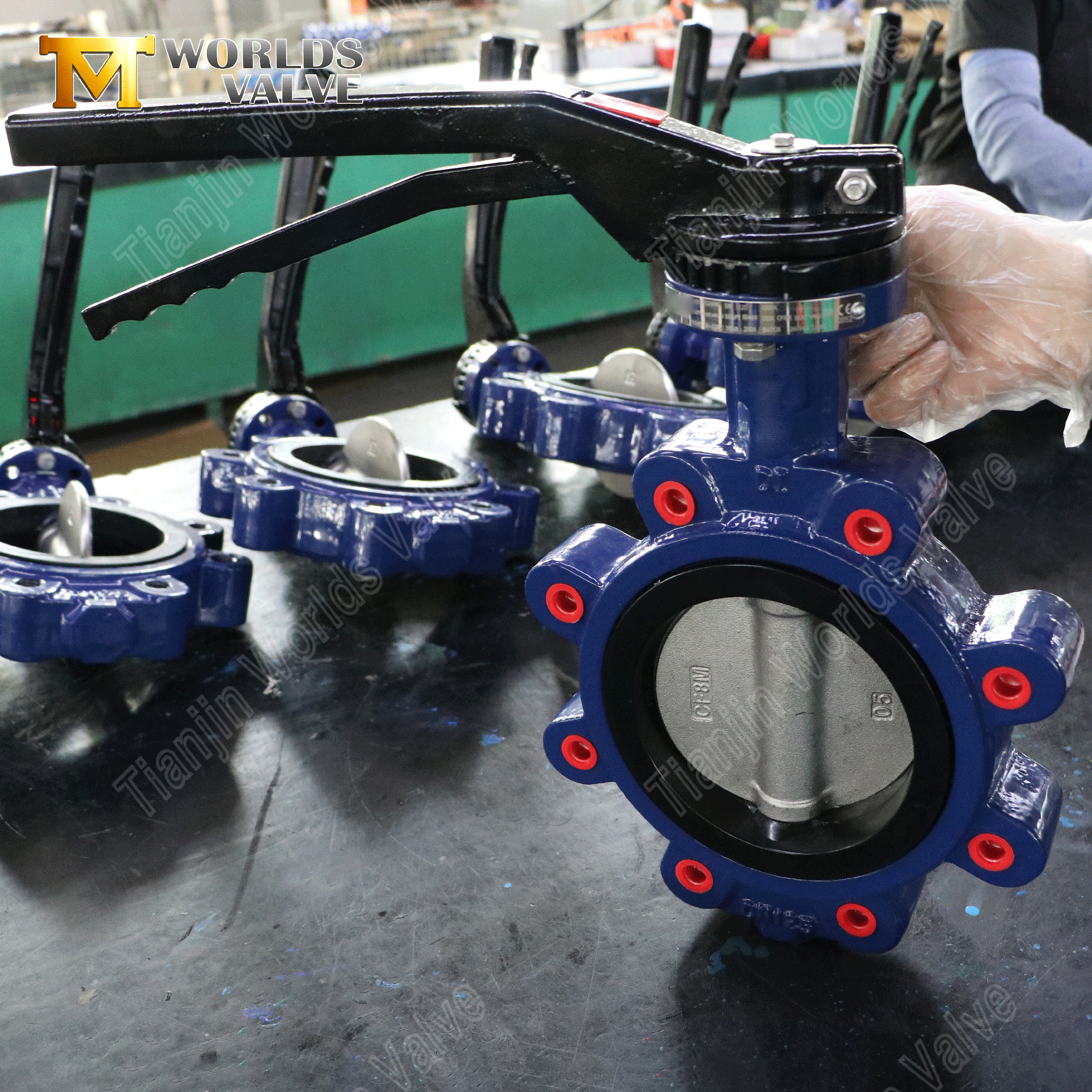

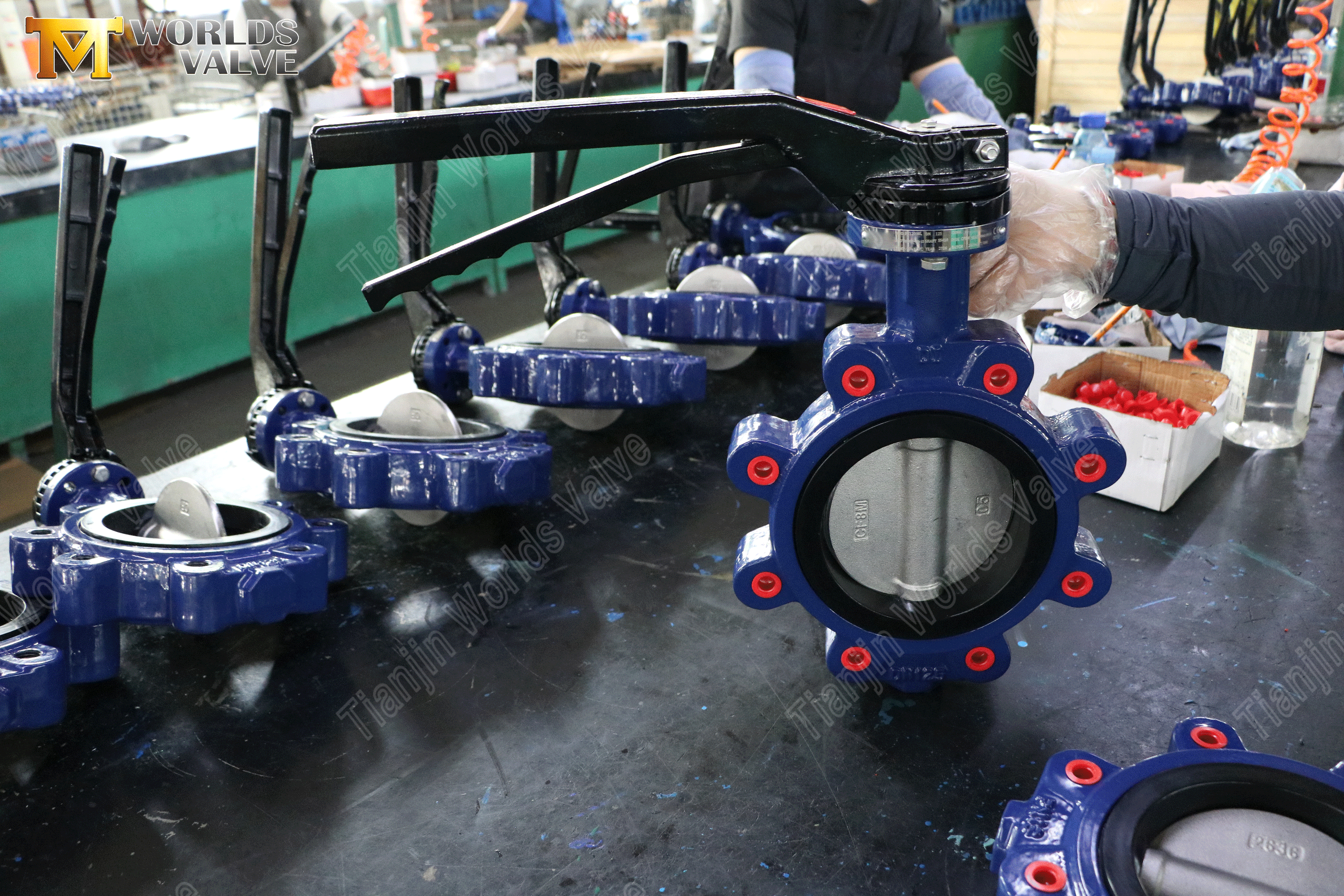

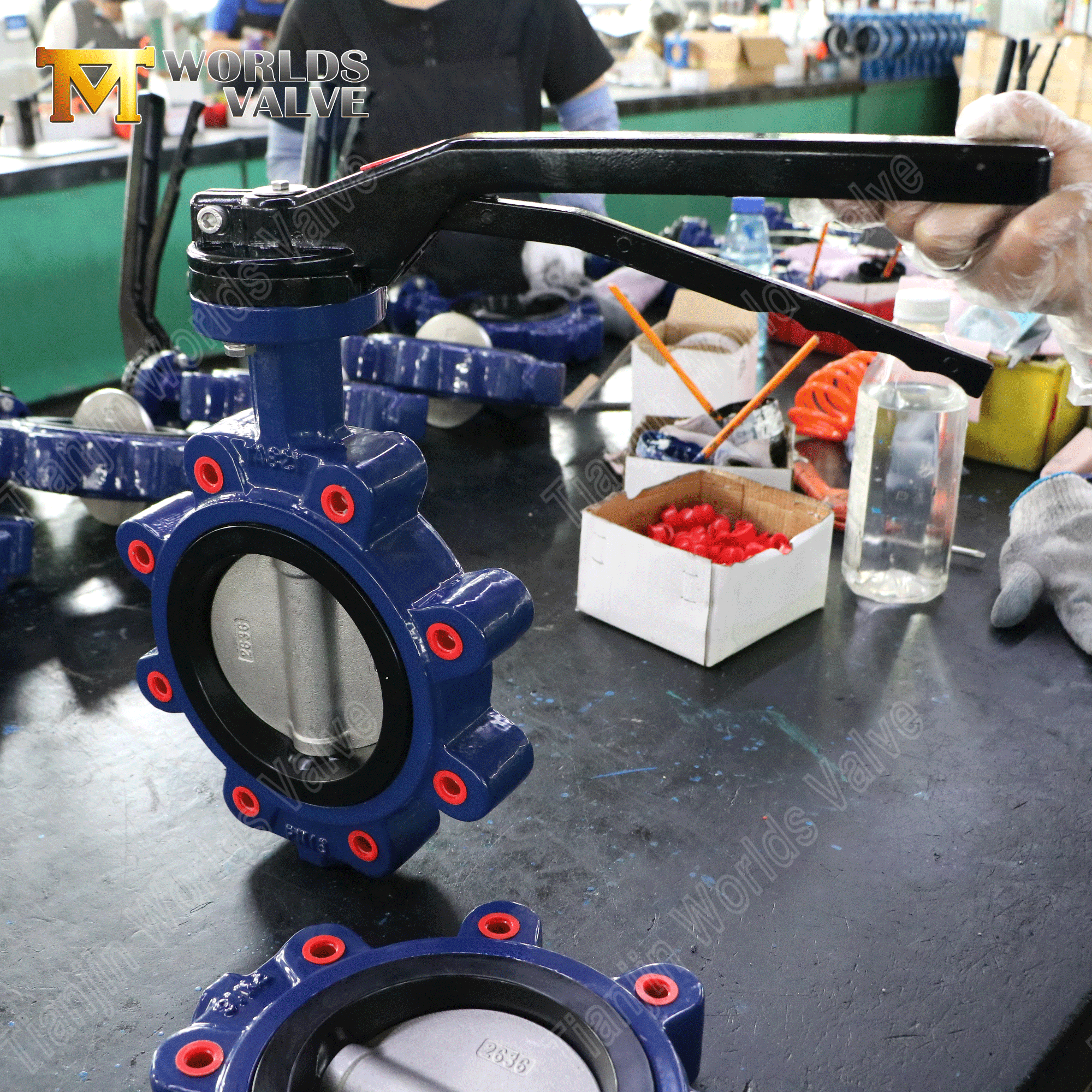

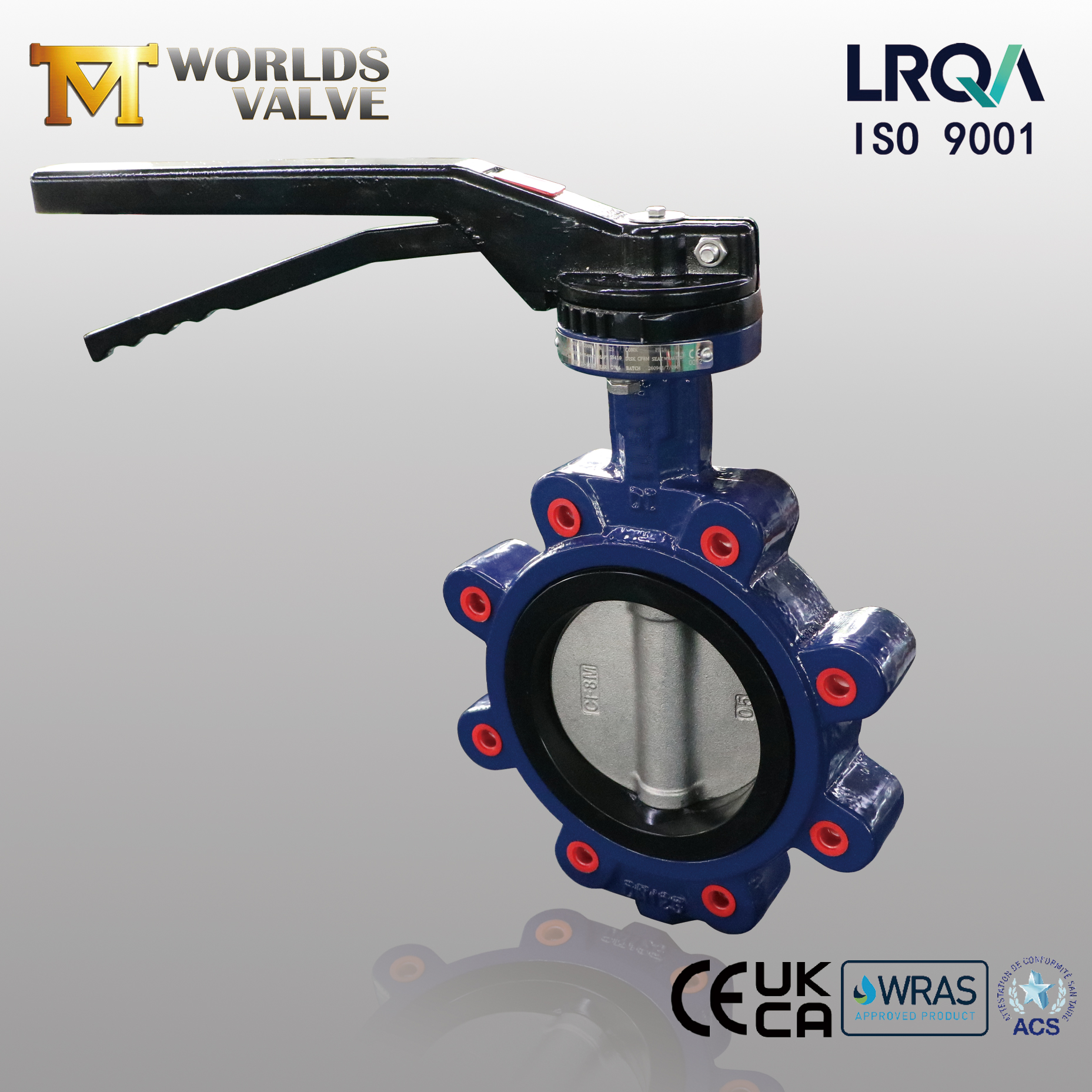

صمام فراشة العروة – PN16، مقبض ألومنيوم، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

إن صمام الفراشة ذو العروة عبارة عن جهاز للتحكم في التدفق ربع دورة يتميز بتصميم العروة الملولب - وإدخالات ملولبة على جانبي جسم الصمام والتي تسمح بربطه مباشرة بحواف الأنابيب بشكل مستقل على كل جانب.

على عكس صمامات الرقاقة التي يتم وضعها بين الشفاه وتتطلب فصلًا كاملاً للإزالة، فإن تصميم العروة يتيح الخدمة المسدودة: يمكنك إزالة الصمام من أحد جانبي خط الأنابيب بينما يظل الجانب الآخر مضغوطًا وعاملاً. وهذا يجعله الخيار المفضل للأنظمة التي يكون فيها عزل الصيانة ومرونة خطوط الأنابيب وتقليل وقت التوقف عن العمل أمرًا بالغ الأهمية.

يتميز هذا الطراز بجسم DI (حديد الدكتايل) للقوة والمتانة، وقرص CF8M من الفولاذ المقاوم للصدأ لمقاومة فائقة للتآكل، ومقعد EPDM لإغلاق موثوق، ومقبض من الألومنيوم لتشغيل يدوي سلس وخفيف الوزن - مُصنف عند PN16 (16 بار). يقلل المقبض المصنوع من الألومنيوم من وزن الصمام الإجمالي ويوفر تشغيلًا مريحًا ومريحًا دون مخاوف التآكل التي تسببها مقابض الحديد الزهر التقليدية.

باعتبارها شركة تصنيع OEM/ODM مباشرة تتمتع بأكثر من 19 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فراشة ذات عروة قابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

صمام الفراشة العروة | جسم من حديد الدكتايل | قرص CF8M | مقبض ألومنيوم | بي ان 16 | الشركة المصنعة للمعدات الأصلية

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

CBF02-TL01- معلومات مفصلة عن المنتج

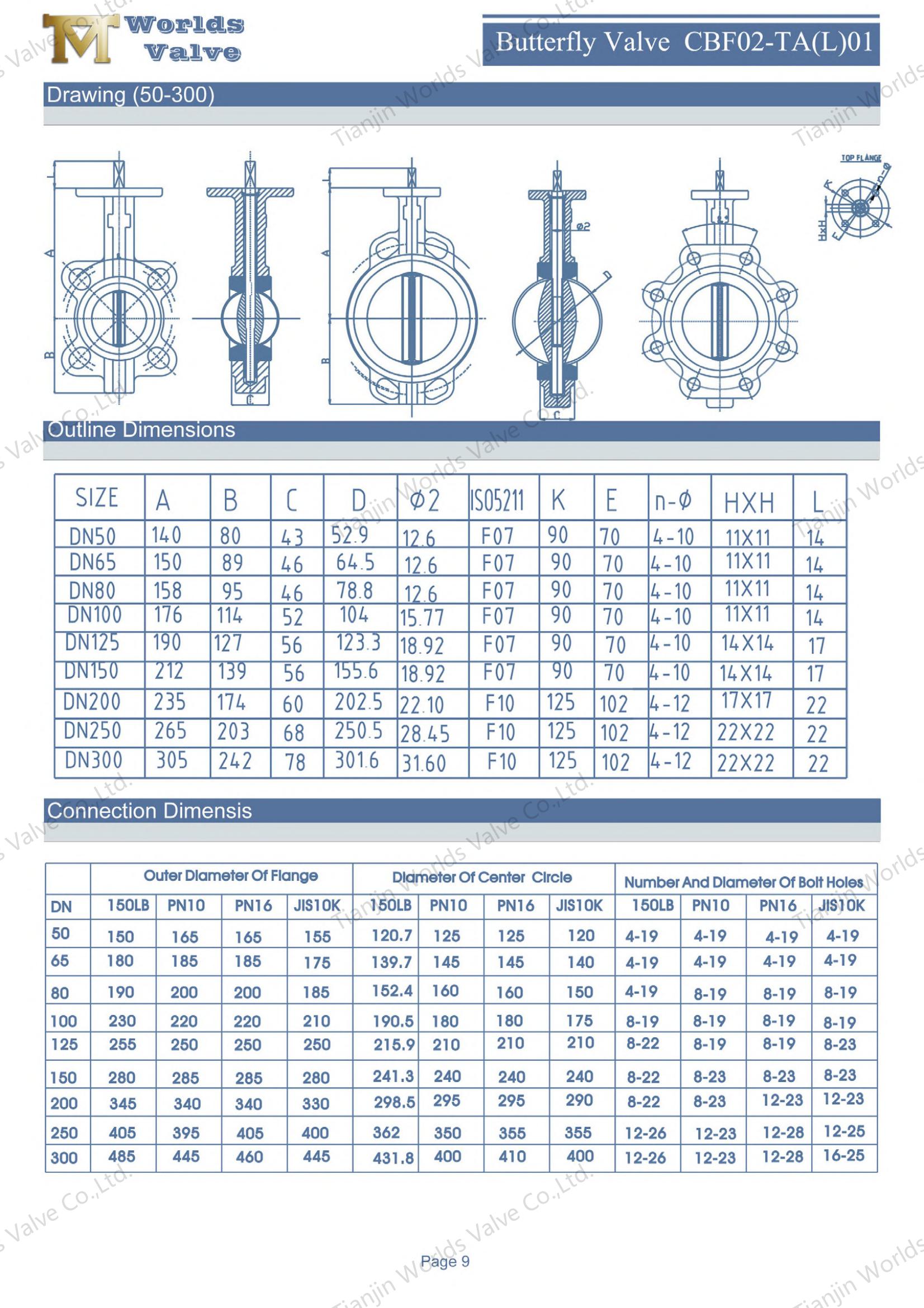

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم من نوع العروة – عزل نهائي للخدمة والصيانة

• التركيب المستقل لخط الأنابيب - تسمح العروات الملولبة على جانبي جسم الصمام بربط كل جانب بشكل مستقل بحواف الأنابيب، مما يتيح الخدمة المسدودة - يمكن تثبيت الصمام في نهاية خط الأنابيب أو استخدامه لعزل قسم للصيانة.

• صيانة مبسطة - يمكن إزالة الصمام من جانب واحد دون خفض الضغط أو إغلاق خط الأنابيب بأكمله - وهي ميزة مهمة في المصانع حيث يكون التوقف عن العمل مكلفًا.

• صلابة فائقة - يوفر تصميم العروة قوة هيكلية أكبر من أنواع الرقائق، ويتحمل ضغط الأنابيب والاهتزاز والتمدد الحراري.

• الختم ثنائي الاتجاه - يوفر إغلاقًا موثوقًا به في كلا اتجاهي التدفق.

2. مادة الجسم - حديد الدكتايل (GGG40 / 500-7)

• قوة عالية – توفر قوة شد تبلغ ≥400 ميجا باسكال وقوة إنتاج تبلغ ≥250 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع ضغط PN16.

• مقاومة ممتازة للصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات الميكانيكية واهتزاز خط الأنابيب دون أن ينكسر.

• الحماية من التآكل - بالاشتراك مع طلاء الإيبوكسي القياسي (250 ميكرومتر كحد أدنى)، يقاوم الجسم التآكل في الماء ومياه الصرف الصحي والخدمات الصناعية العامة.

3. مادة القرص - الفولاذ المقاوم للصدأ CF8M (AISI 316)

• مقاومة فائقة للتآكل - يوفر CF8M مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد ومياه البحر والوسائط العدوانية.

• توافق كيميائي واسع - مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية الخفيفة والأحماض والقلويات.

• عمر خدمة طويل – تضمن خصائص مقاومة التآكل لـ CF8M عمر خدمة أطول حتى في البيئات العدوانية، مما يقلل من تكرار الاستبدال وتكاليف الصيانة.

4. مادة المقعد-EPDM

• مقاومة ممتازة للماء - يوفر EPDM مقاومة رائعة للماء والبخار والعوامل الجوية الخارجية، مما يجعله مثاليًا لإمدادات المياه ومياه الصرف الصحي وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC).

• مقاومة كيميائية جيدة - يقاوم الأحماض المخففة والقلويات ومجموعة واسعة من المواد الكيميائية لمعالجة المياه بما في ذلك الكلور والأوزون.

• نطاق درجة حرارة واسع - يحافظ على خصائص الغلق من -20 درجة مئوية إلى +120 درجة مئوية.

• إغلاق محكم الفقاعات - يوفر إغلاقًا موثوقًا ثنائي الاتجاه، مما يضمن عدم التسرب في كلا اتجاهي التدفق.

5. مقبض ألومنيوم-خفيف الوزن ومريح

• وزن مخفض - الألومنيوم أخف بكثير من مقابض الحديد الزهر أو الحديد المرن، مما يقلل من الوزن الإجمالي للصمام ويجعل التركيب والتشغيل أسهل.

• مقاوم للتآكل - يشكل الألومنيوم بشكل طبيعي طبقة أكسيد واقية تقاوم التآكل، مما يجعله مناسبًا للبيئات الخارجية والرطبة.

• تصميم مريح - يوفر السطح الأملس والتصميم المتوازن قبضة مريحة وتشغيلًا سهلاً، حتى بعد الاستخدام الطويل.

• لوحة القفل متضمنة - يتميز المقبض بلوحة قفل لقفل الوضع، ومنع التشغيل العرضي وضمان الصيانة الآمنة.

6. الحافة العلوية ISO 5211 - جاهزة للتشغيل الآلي

تتميز جميع صمامات الفراشة ذات العروة لدينا بالشفة العلوية القياسية ISO 5211، مما يوفر إمكانية التبادل الشامل لطرق التشغيل المختلفة:

• ذراع اليد - تحكم يدوي سريع في التشغيل والإيقاف مع لوحة قفل (قياسية لهذا الطراز)

• مشغل التروس – قفل ذاتي مع مؤشر غلق مفتوح (أحجام أكبر)

• المحركات الكهربائية – أنواع التشغيل والإيقاف أو التعديل مع ردود فعل 4-20 مللي أمبير

• المحركات الهوائية – تصميمات مزدوجة الفعل أو إرجاع الزنبرك (آمنة من الفشل).

• المحركات الهيدروليكية - البيئات ذات عزم الدوران العالي أو تحت سطح البحر أو المتفجرة

التطبيقات النموذجية

تعتبر صمامات الفراشة ذات العروة بجسم DI، وقرص CF8M، ومقعد EPDM، ومقبض من الألومنيوم موثوقة عبر مجموعة واسعة من الصناعات:

• إمدادات المياه وتوزيعها - أنابيب المياه البلدية ومحطات الضخ وشبكات التوزيع.

• معالجة مياه الصرف الصحي – خطوط الصرف الصحي ومحطات المعالجة وأنظمة النفايات السائلة.

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – الماء المبرد، الماء الساخن، أنظمة أبراج التبريد.

• المعالجة الصناعية – خطوط المياه الصناعية العامة، مياه التبريد، سوائل المعالجة.

• الحماية من الحرائق – خطوط مياه الإطفاء، أنظمة الرش، أنظمة الطوفان.

• الري - أنظمة الري الزراعية والمناظر الطبيعية.

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في صمامات العروة. لدينا خبرة واسعة في تصنيع صمامات الفراشة لمشاريع المياه والصناعية والبلدية في جميع أنحاء العالم.

• ميزة مقبض الألومنيوم. تعمل مقابض الألومنيوم الخاصة بنا على تقليل وزن الصمام ومقاومة التآكل - وهي مثالية للتركيبات والتطبيقات الخارجية حيث يكون الوزن مهمًا.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - كل ذلك وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا - قم بتخصيص صمام العروة الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين PN16 هذا بمقبض من الألومنيوم، أو بحجم مختلف، أو تشغيل آلي، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / المقعد)

• نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)

• معيار الحافة والحفر (ANSI، DIN، JIS، BS)

• لون الطلاء (أي RAL)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.

اتصل بنا الآن ودعنا نبني صمامك معًا.
