BFHV01-TA02
OEM | ODM | WDS
| الكمية: | |
|---|---|
مكونها الرئيسي، الأقراص المتأرجحة المزدوجة، مصنوعة من برونز الألومنيوم C954 الممتاز (سبائك C95400)**، مما يوفر مقاومة تآكل استثنائية وقوة في التطبيقات التي تتطلب خصائص عدم إثارة أو التوافق مع وسائط محددة. يتوفر هذا الصمام بأحجام تتراوح من **DN50 إلى DN600**، ويضمن الاستجابة السريعة والإغلاق المحكم لحماية المضخات والمعدات من أضرار التدفق العكسي.

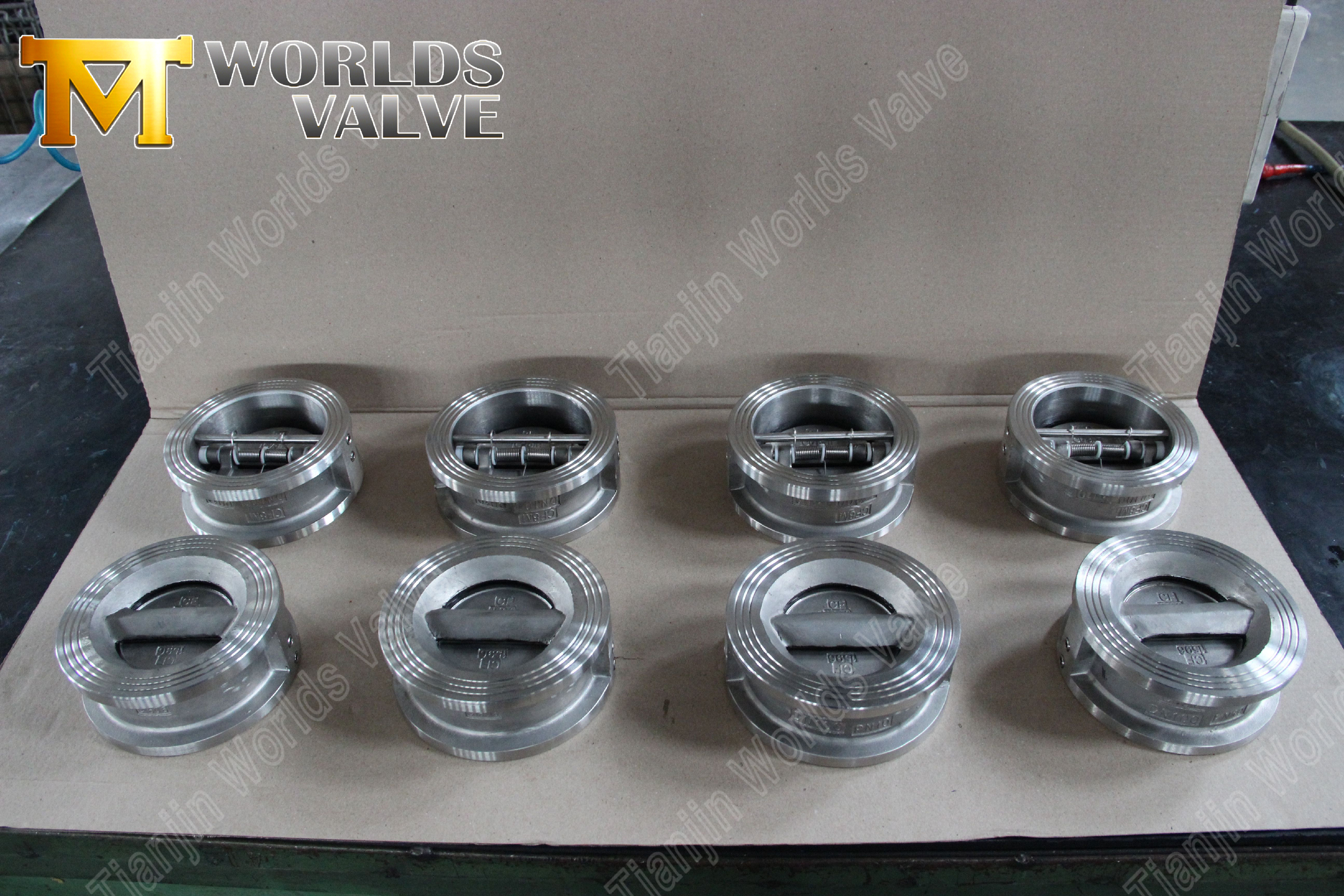

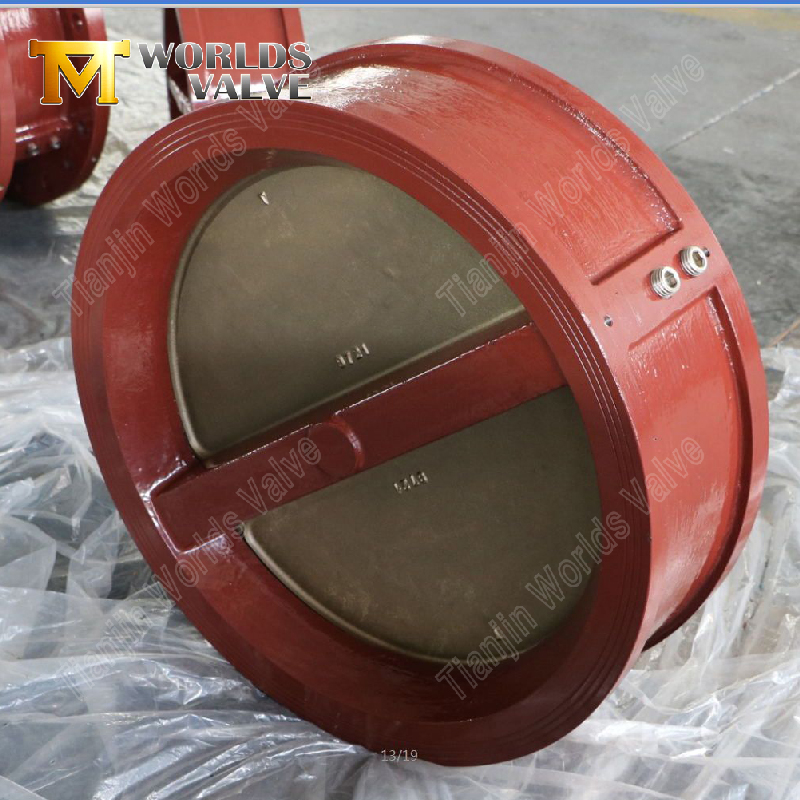

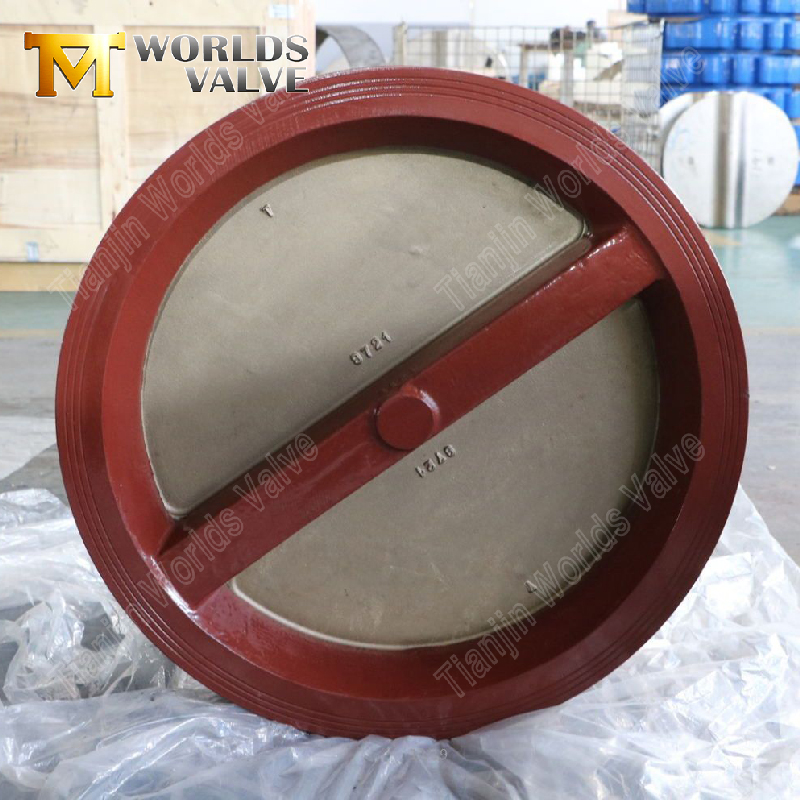

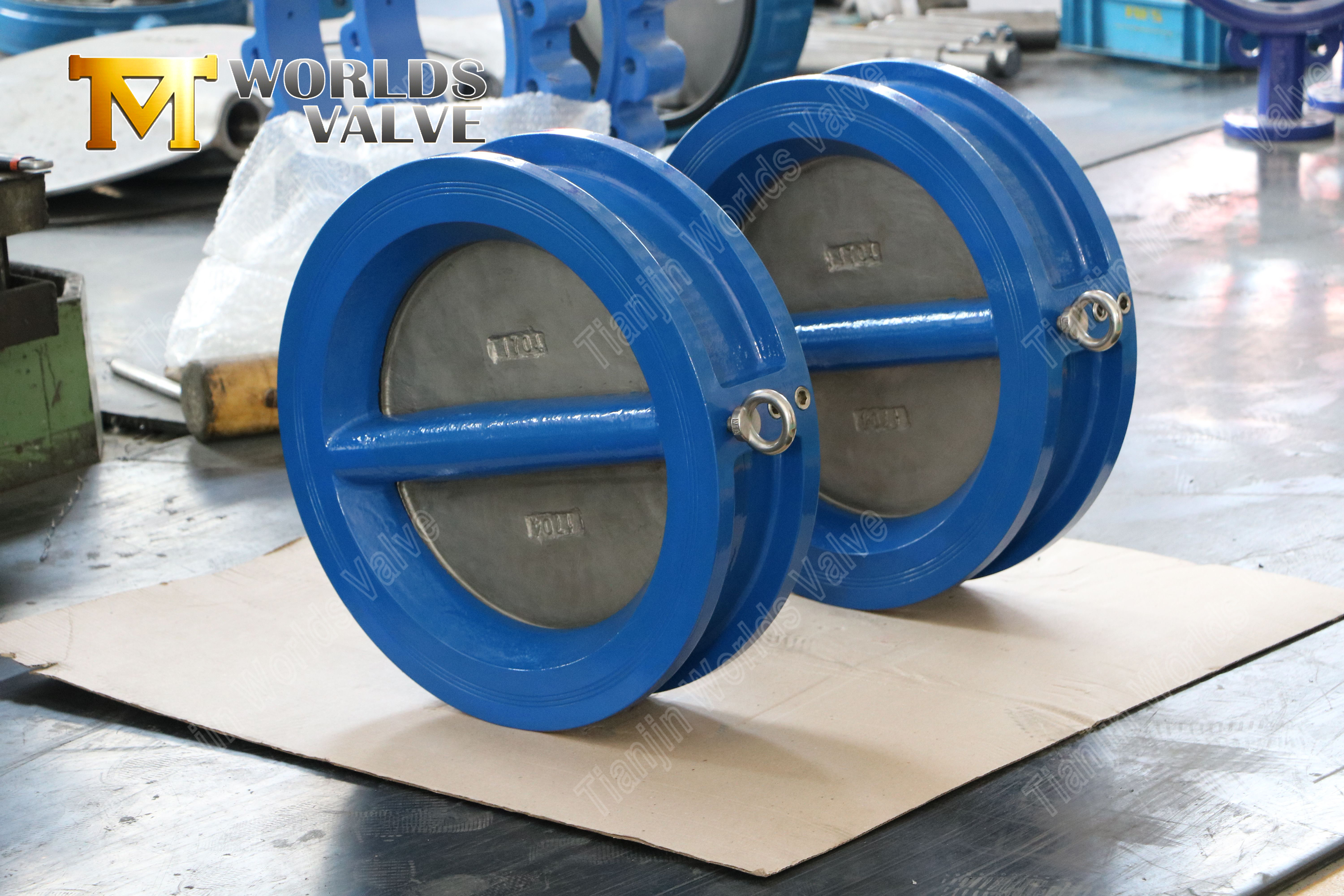

صمام فحص الويفر ثنائي اللوحة من الفولاذ المقاوم للصدأ مع أقراص من سبائك C954

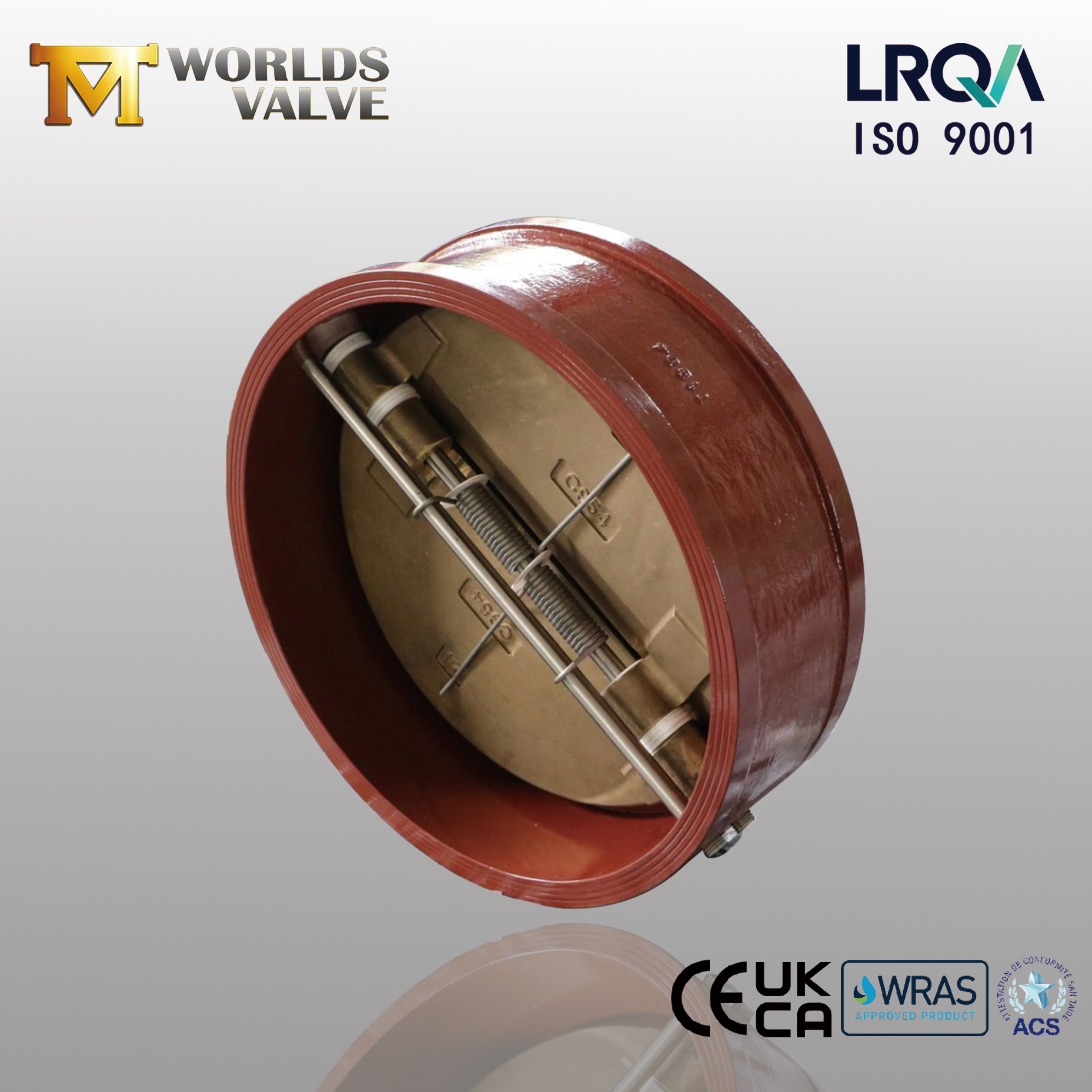

شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
BFHV01-TA02-تحميل دليل التشغيل والصيانة
1. هيكل متين من الفولاذ المقاوم للصدأ مع مقاومة للتآكل
تم تصميم هذا الصمام ليتحمل البيئات الصعبة، ويوفر موثوقية طويلة المدى.
جسم كامل من الفولاذ المقاوم للصدأ: تم تصنيع جسم الصمام من الفولاذ المقاوم للصدأ عالي الجودة (CF8/CF8M)، مما يوفر مقاومة ممتازة للتآكل والأكسدة والنقر في مجموعة واسعة من التطبيقات المائية والكيميائية والبحرية.
تصميم رقاقة مدمجة وخفيفة الوزن: يتم تركيب الجسم على شكل رقاقة مباشرة بين حواف خطوط الأنابيب باستخدام البراغي، مما يوفر توفيرًا كبيرًا في الوزن والمساحة وتكاليف التركيب مقارنةً بصمامات الفحص ذات الحواف.
سلامة التصميم القوية: يضمن الهيكل المعدني بالكامل السلامة الهيكلية تحت ضغط مرتفع وظروف درجات الحرارة المتفاوتة، مما يجعله مناسبًا للخدمات الصناعية الصارمة.

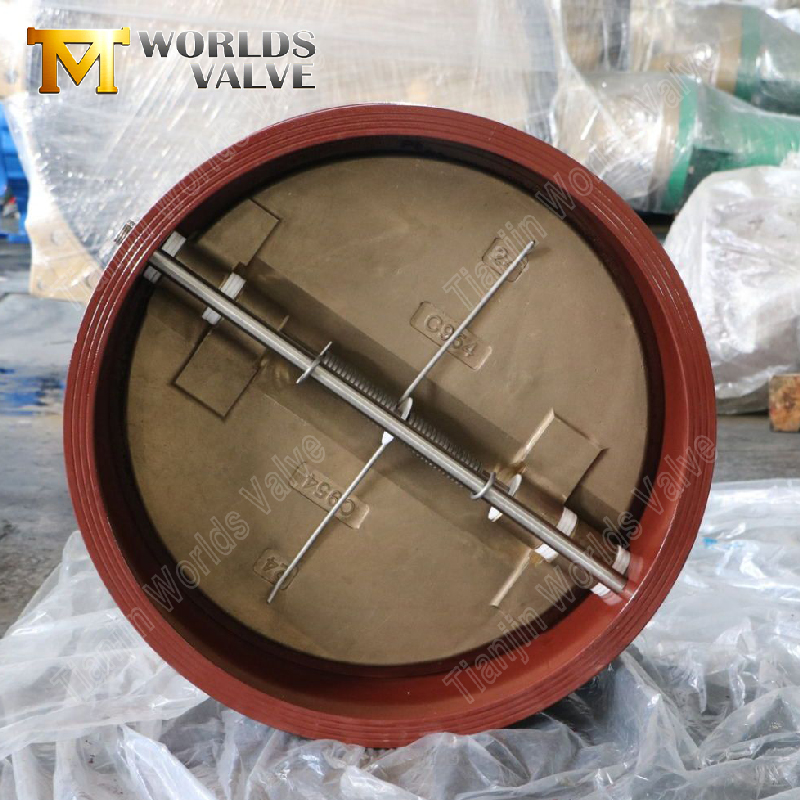

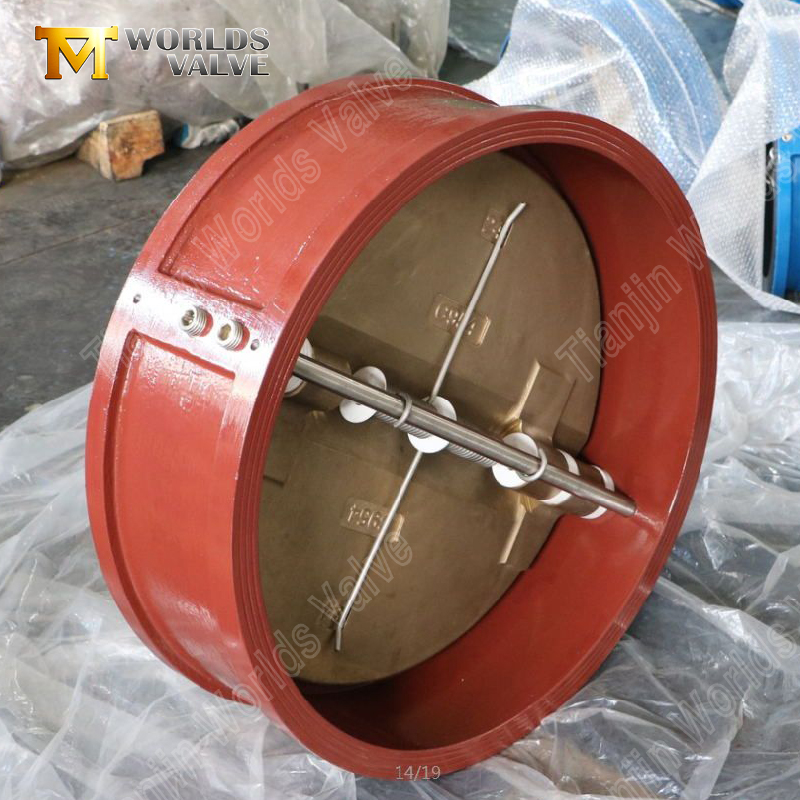

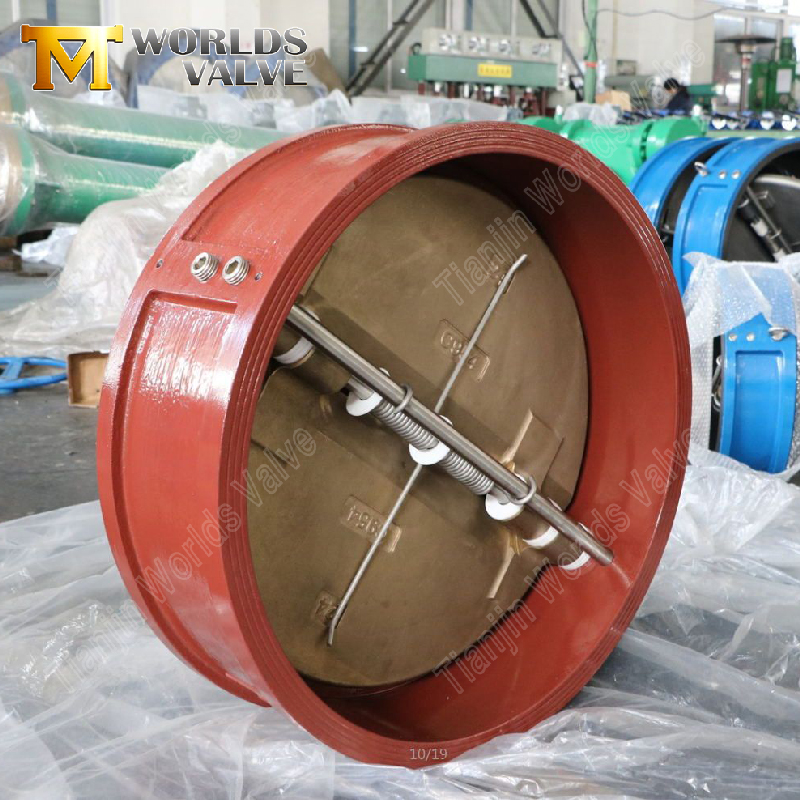

2. أقراص برونزية من الألومنيوم C954 عالية الأداء للقوة والتوافق
يتم اختيار مادة القرص خصيصًا لظروف الخدمة الصعبة.
مقاومة استثنائية للتآكل والغضب: توفر أقراص **C954 الألومنيوم البرونزية** مقاومة فائقة للتآكل والتآكل، مما يطيل عمر الخدمة بشكل كبير في التطبيقات عالية التدفق أو من النوع الملاط مقارنة بأقراص الحديد أو الفولاذ القياسية.
مقاومة ممتازة للتآكل: توفر سبيكة C954 مقاومة قوية للتآكل في مياه البحر، والمياه قليلة الملوحة، والعديد من البيئات الكيميائية، مما يجعلها خيارًا مثاليًا للصناعات البحرية والبحرية والكيميائية.
غير قابلة للإثارة وقابلة للتشكيل: تتميز المادة بخصائص مضادة للإثارة، مما يعزز السلامة في الأجواء التي يحتمل أن تكون خطرة، ويسمح بالتصنيع الدقيق لضمان هندسة الختم المثالية.

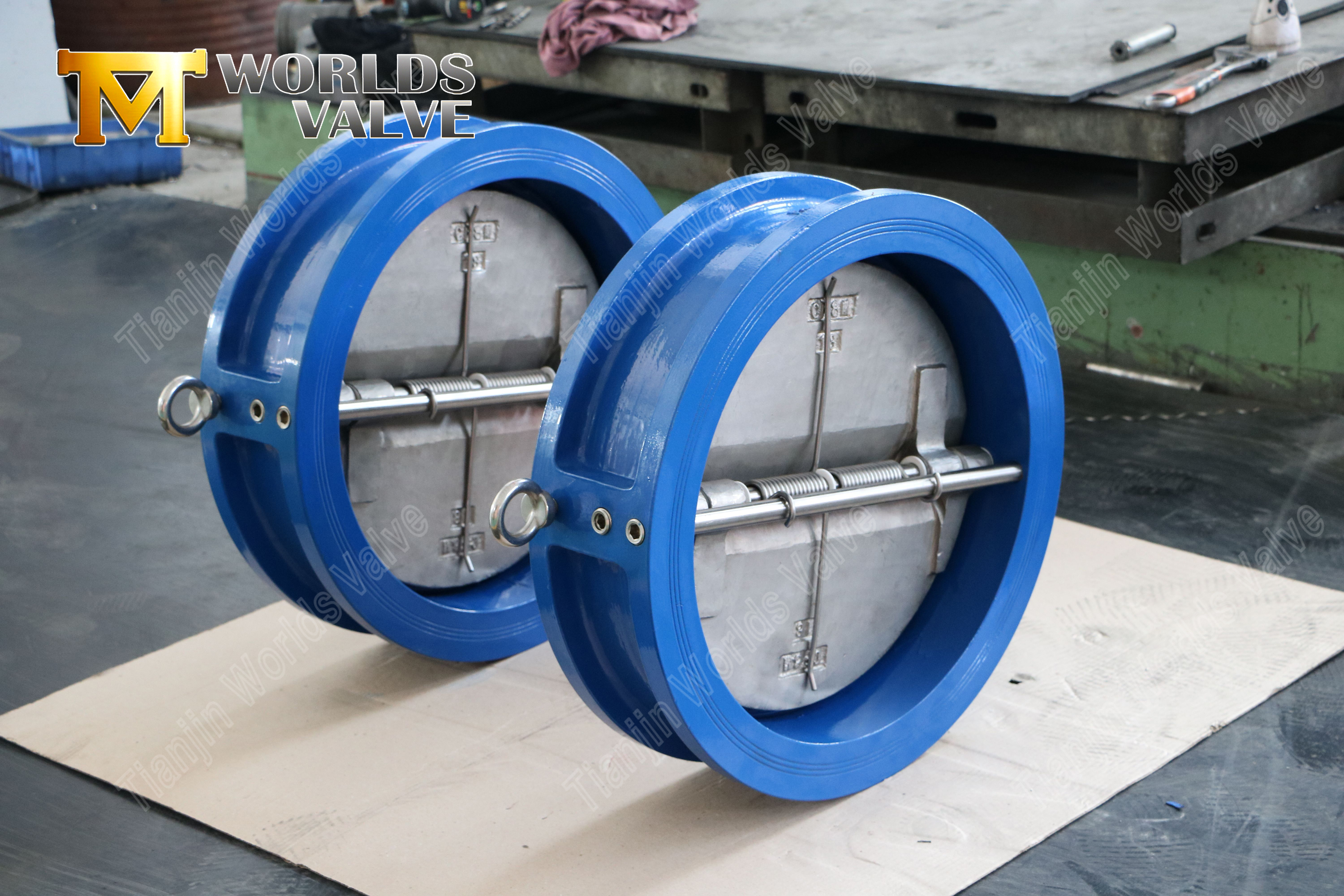

3. تصميم فعال للوحة المزدوجة للاستجابة السريعة وتخفيف المطرقة المائية
تم تصميمه لمنع التدفق العكسي بشكل فعال مع الحد الأدنى من تأثير النظام.
إجراءات الإغلاق السريع: يسمح القرصان المستقلان بمساعدة الزنبرك بالإغلاق السريع عند توقف التدفق، مما يمنع بشكل فعال التدفق العكسي والضرب، مما يحمي المضخات والمعدات الأولية.
انخفاض انخفاض الضغط: يخلق تصميم اللوحة المزدوجة المبسط الحد الأدنى من العوائق أمام التدفق الأمامي، مما يؤدي إلى انخفاض الضغط المنخفض والمساهمة في كفاءة طاقة النظام بشكل عام.
تخفيض المطرقة المائية: تساعد آلية الإغلاق السريعة والمتحكم فيها على تخفيف شدة ظاهرة المطرقة المائية، مما يقلل الضغط على نظام خطوط الأنابيب والمكونات المرتبطة به.
4. منع التدفق العكسي الموثوق
حل قابل للتطوير لمتطلبات النظام المختلفة.
تغطية شاملة للحجم: يتم تقديم هذا الصمام في نطاق عملي من **DN50 (2") إلى DN600 (24")**، ويمكن تحديد هذا الصمام لكل من الخطوط الفرعية وخطوط المعالجة الرئيسية عبر العديد من الصناعات.
ملاءمة التطبيق على نطاق واسع: إن توافقه مع المواد يجعله مثاليًا **لأنظمة تبريد مياه البحر، وخطوط أنابيب النفط والغاز، ومصانع الكيماويات والبتروكيماويات، ومنشآت توليد الطاقة، وخدمات المياه العامة**.
معيار الأداء الموثوق: مصممة لتلبية أو تجاوز معايير الصناعة الشائعة لصمامات فحص الرقاقة، مما يضمن إمكانية التشغيل البيني والأداء الموثوق في التركيبات المتنوعة.

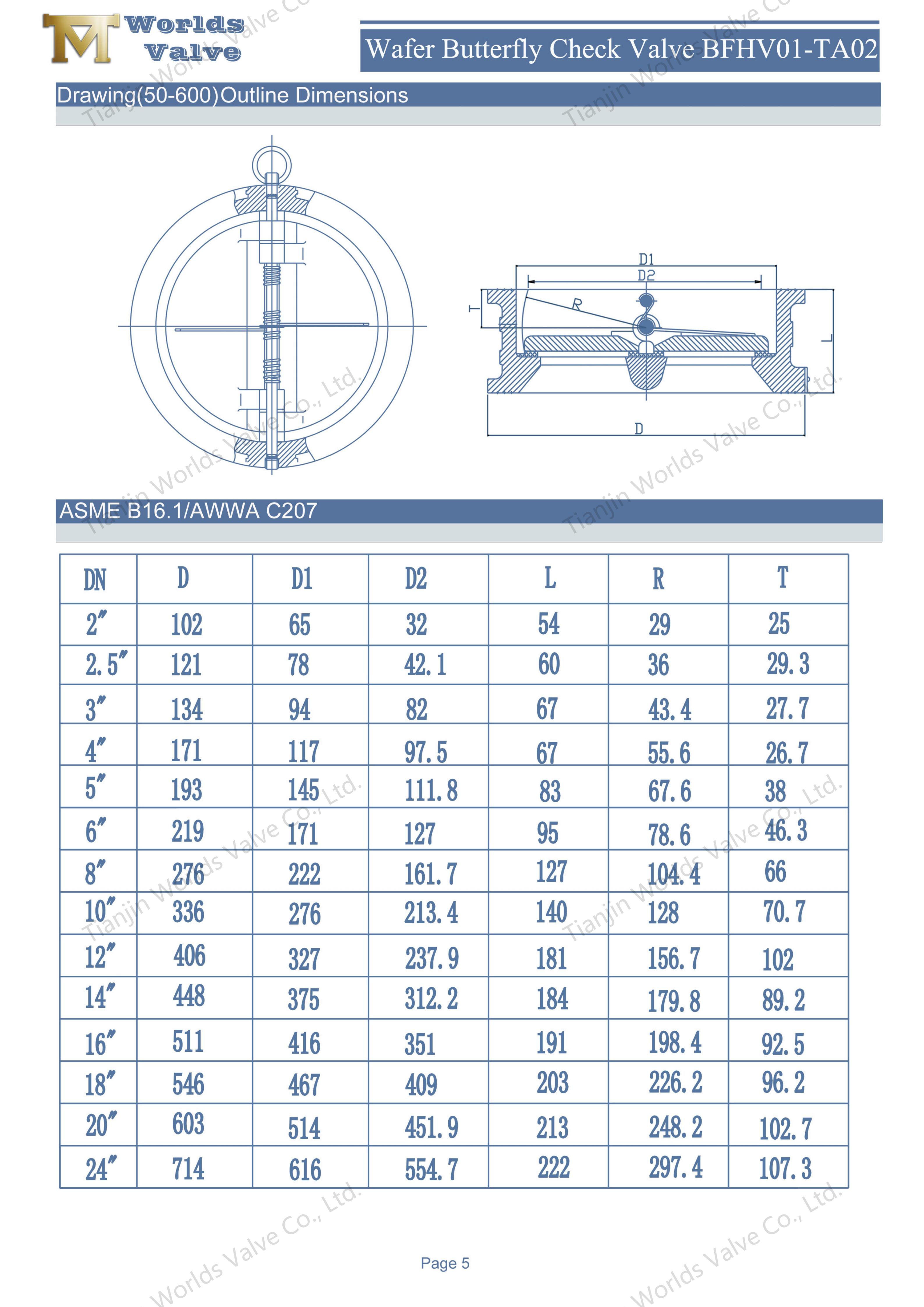

المعلمة | المواصفات |
نموذج | BFHV01-TA01 |
الأحجام | DN50-DN600 |
ضغط شفة | PN10 PN16 150 رطل JIS10K AS "D" "E" |
التصميم | DIN3356 جيجابايت/T12236 |
اختبار | ISO5208 |
وجها لوجه | DIN3202 ISO5752 |
مادة الجسم | سي دي WCB SS |
القرص | دي WCB SS AL-B |
Seat | NBR EPDM FKM CR NR CSM |
الخبرة المادية: لدينا معرفة متخصصة في تصنيع وتجميع الصمامات باستخدام مجموعات مواد متقدمة مثل **الفولاذ المقاوم للصدأ والبرونز C954**، مما يضمن الأداء الأمثل لظروف خدمة محددة.
تصنيع مضمون الجودة: باعتبارنا شركة مصنعة **معتمدة من ISO 9001**، فإننا نطبق ضوابط جودة صارمة في كل مرحلة، بدءًا من شهادة المواد وحتى الاختبار النهائي، مما يضمن موثوقية المنتج.
حلول OEM/ODM مخصصة: نحن نقدم تخصيصًا مرنًا، بما في ذلك المواد البديلة (على سبيل المثال، درجات مختلفة من الفولاذ المقاوم للصدأ، وأقراص المونيل، وأقراص Hastelloy)، والطلاءات الخاصة، والضغوط غير القياسية (PN25/40، الفئة 300)، والأبعاد الفريدة.
كفاءة التصدير العالمية: بفضل خبرتنا المثبتة في توريد الصمامات المتخصصة في جميع أنحاء العالم، فإننا ندير الوثائق والشهادات (CE، UKCA، وما إلى ذلك) بخبرة، والخدمات اللوجستية لضمان التسليم السلس إلى موقع مشروعك.
أنظمة تبريد وسحب مياه البحر (المنصات البحرية والسفن والمحطات الساحلية)
خطوط أنابيب النفط والغاز (الخام، المياه المنتجة، الخطوط المساعدة)
خطوط أنابيب الصناعة الكيميائية والعملية
أنظمة مياه التبريد ومياه التغذية لمحطات الطاقة
شبكات معالجة وتوزيع المياه الصناعية
للحصول على أوراق البيانات الفنية، أو شهادات المواد، أو عرض أسعار مخصص لمتطلبات الوسائط والضغط الخاصة بك، من فضلك اتصل بشركة Tianjin Worlds Valve Co., Ltd.
