RGV02-TF010203
OEM | ODM | WDS
| الكمية: | |
|---|---|
تم تصميمه للتدفق الكامل مع الحد الأدنى من انخفاض الضغط، ويتميز بـ **إسفين من حديد الدكتايل** و **مقعد EPDM** المرن من أجل إغلاق آمن ومحكم الفقاعات. يوفر **تصميم الجذع الصاعد** الواضح إشارة مرئية لحالة الصمام المفتوحة/المغلقة، مما يعزز السلامة التشغيلية. يتوفر هذا الصمام بأحجام تتراوح من **DN50 إلى DN600**، وقد تم تصميمه لتقديم خدمة طويلة الأمد لا تحتاج إلى صيانة في أنظمة خطوط الأنابيب كثيرة المتطلبات.

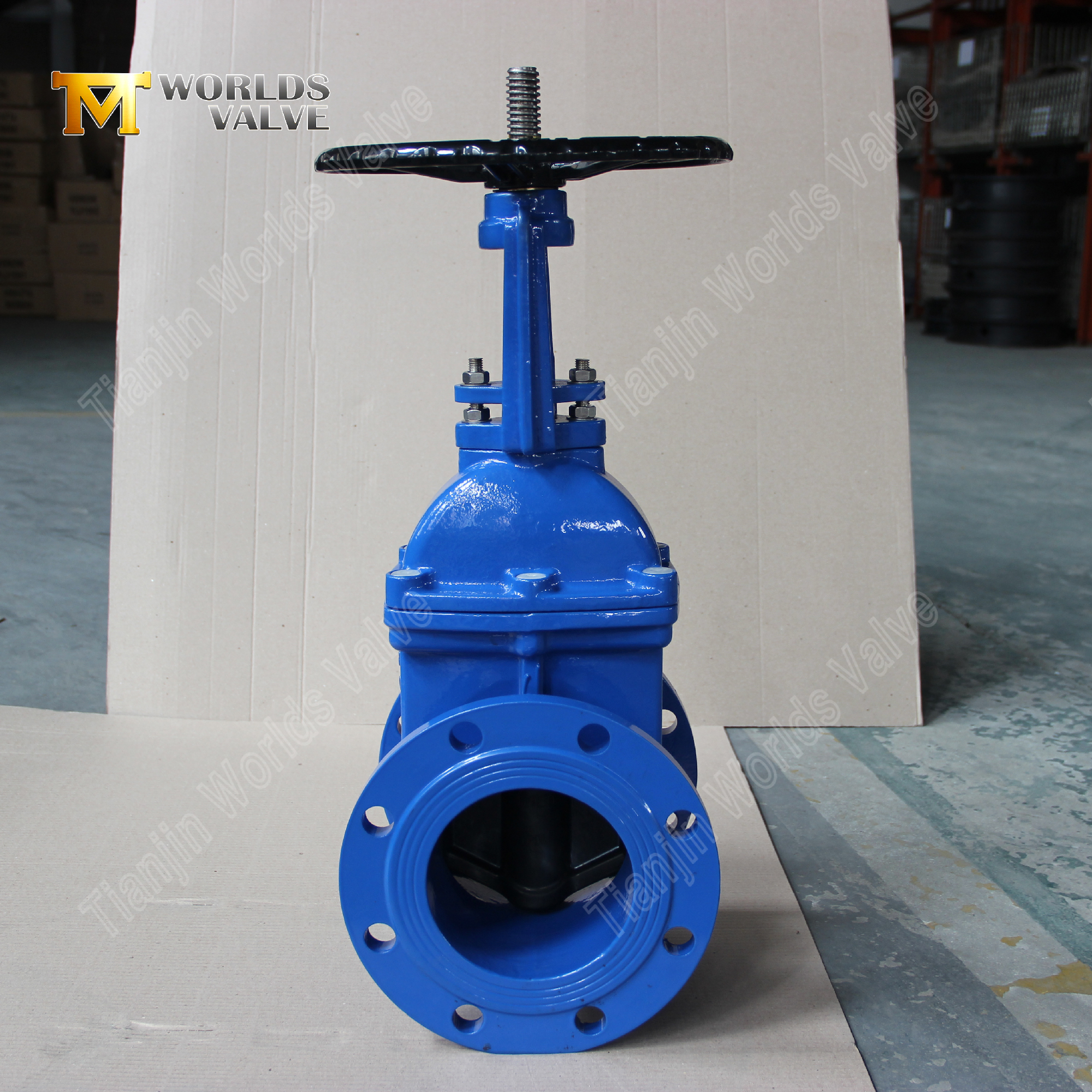

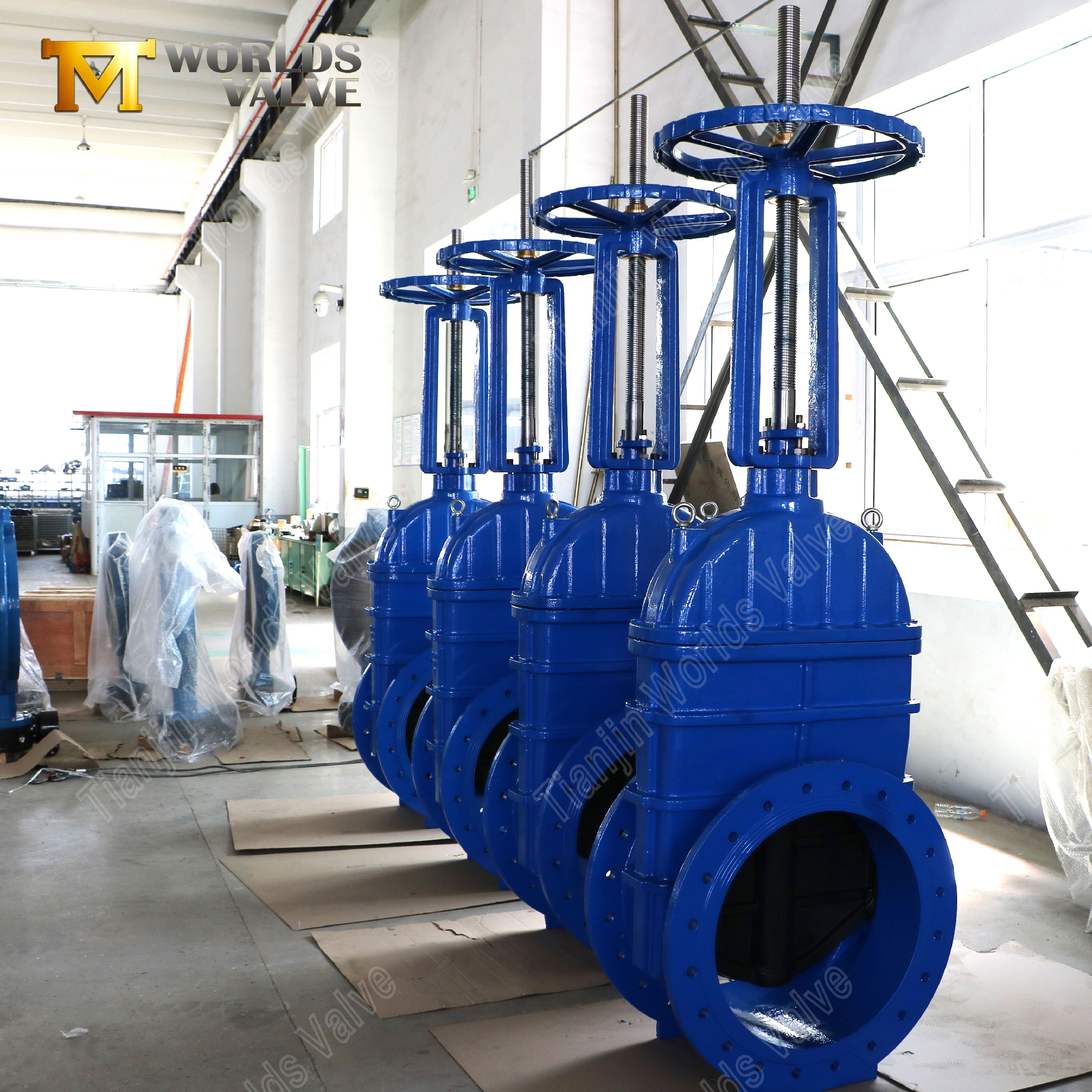

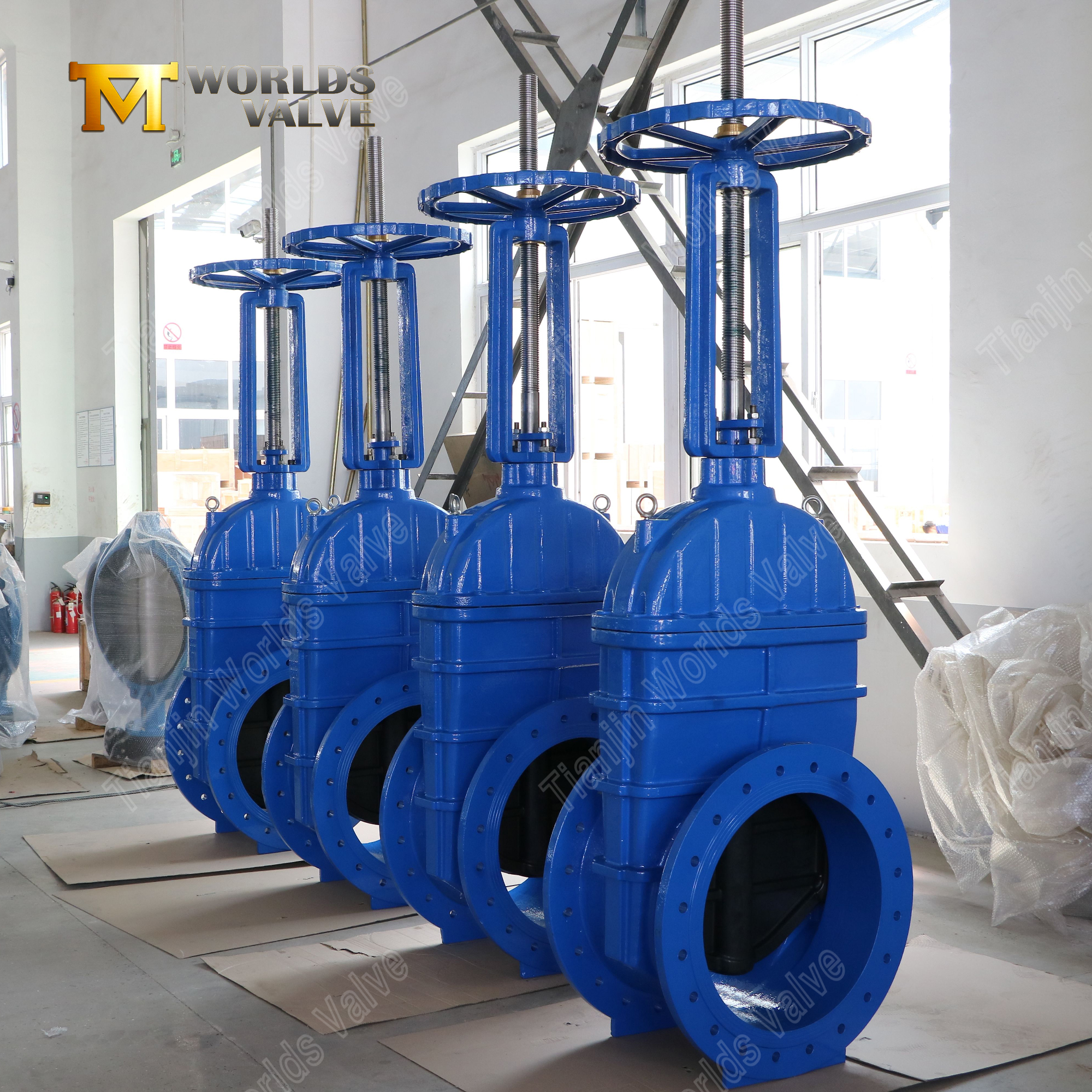

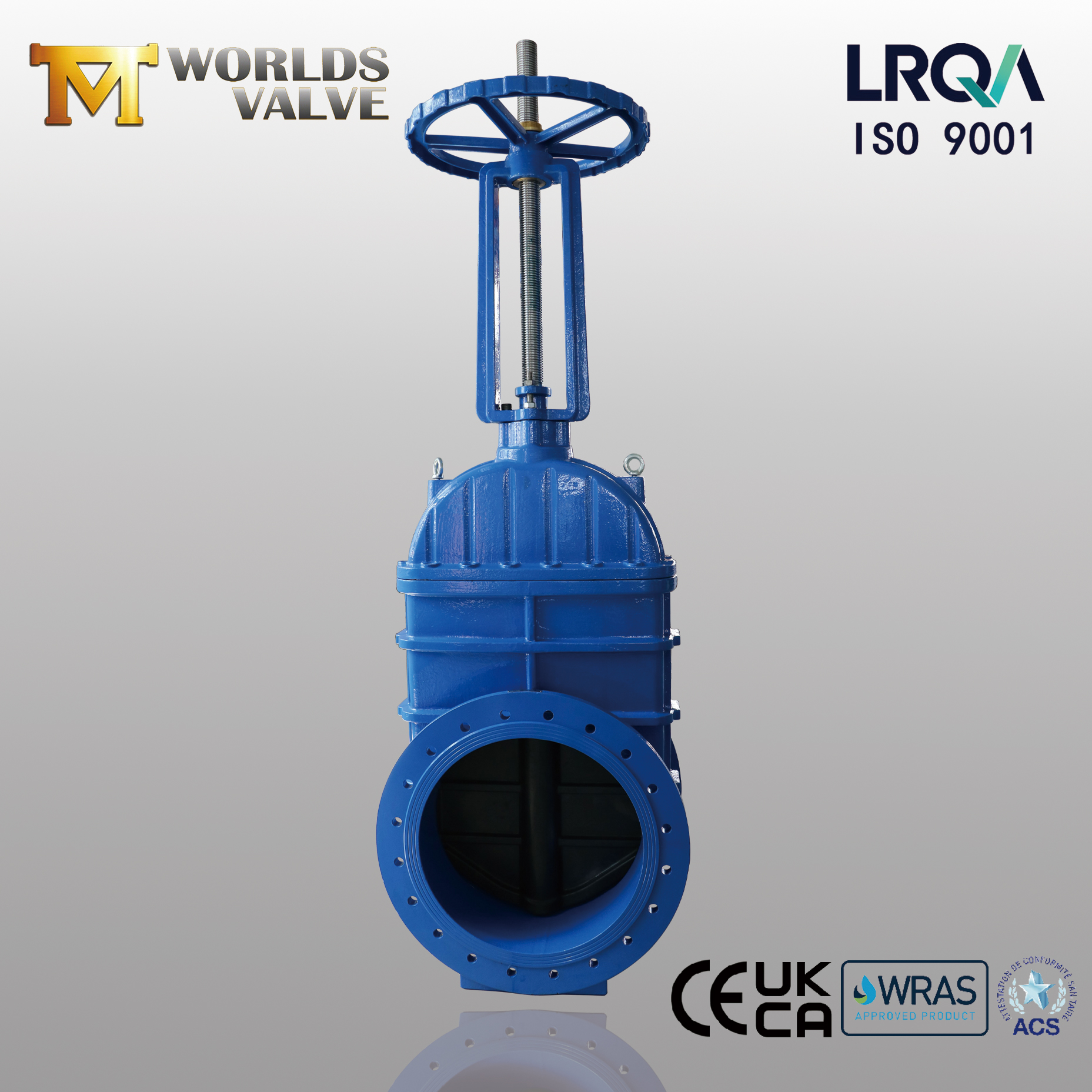

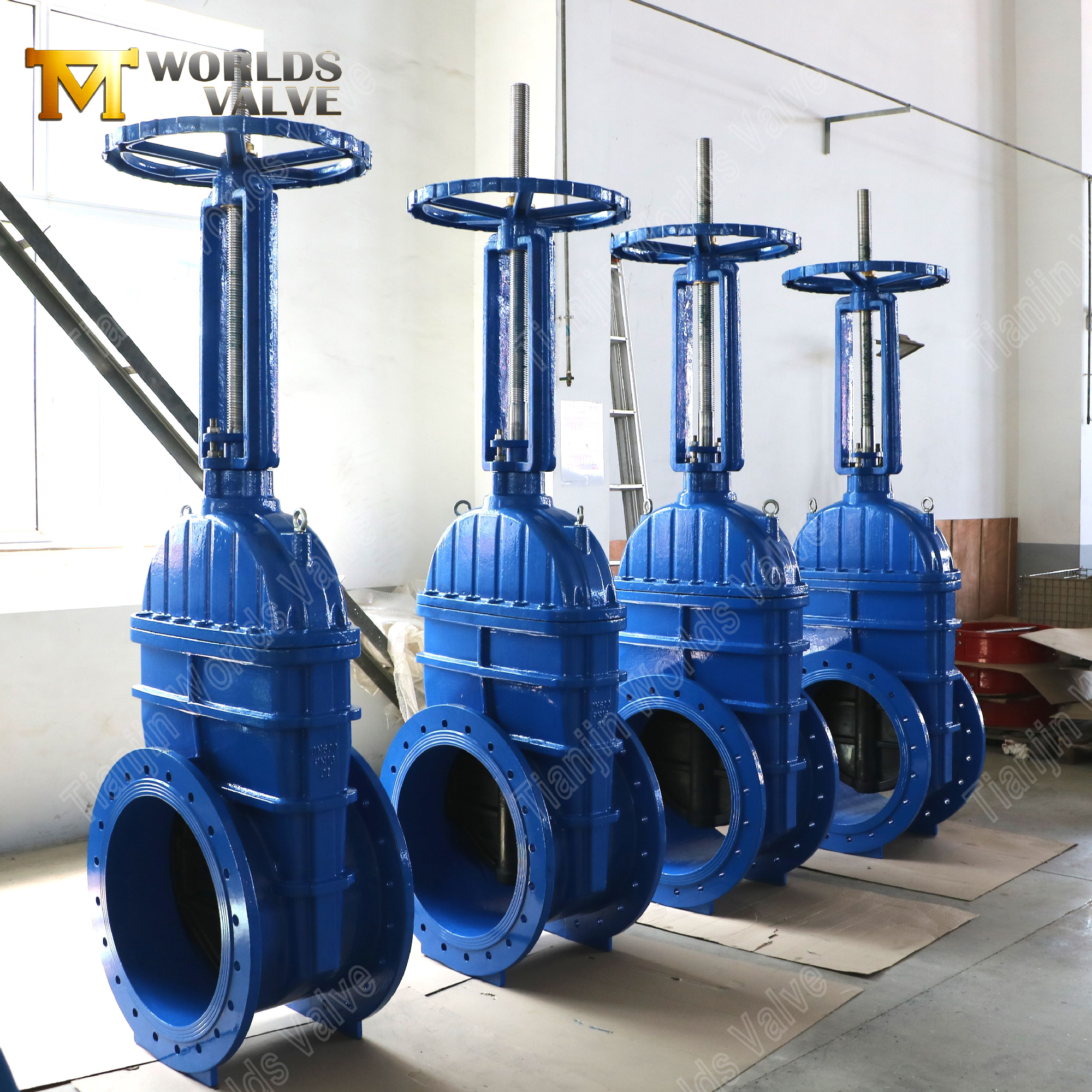

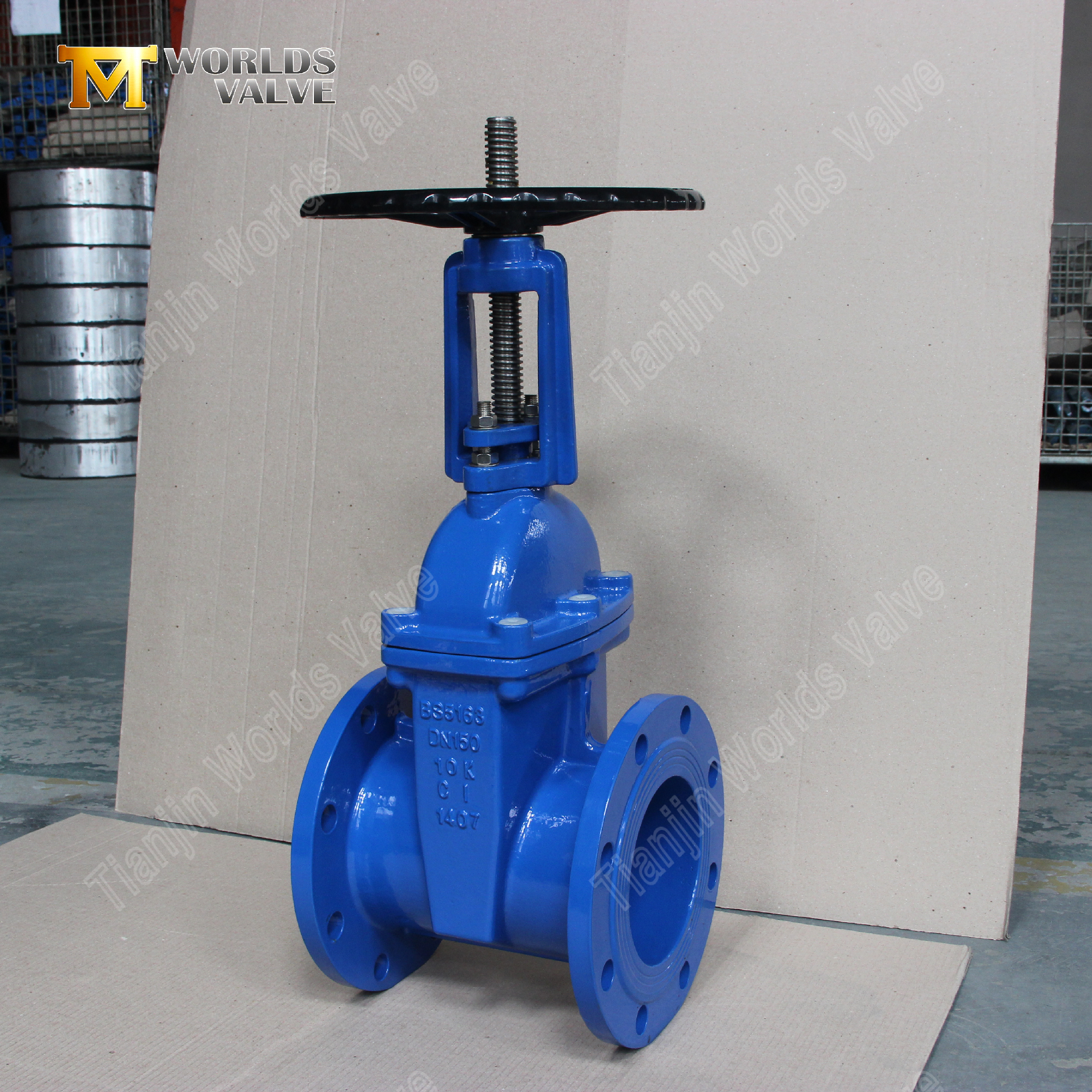

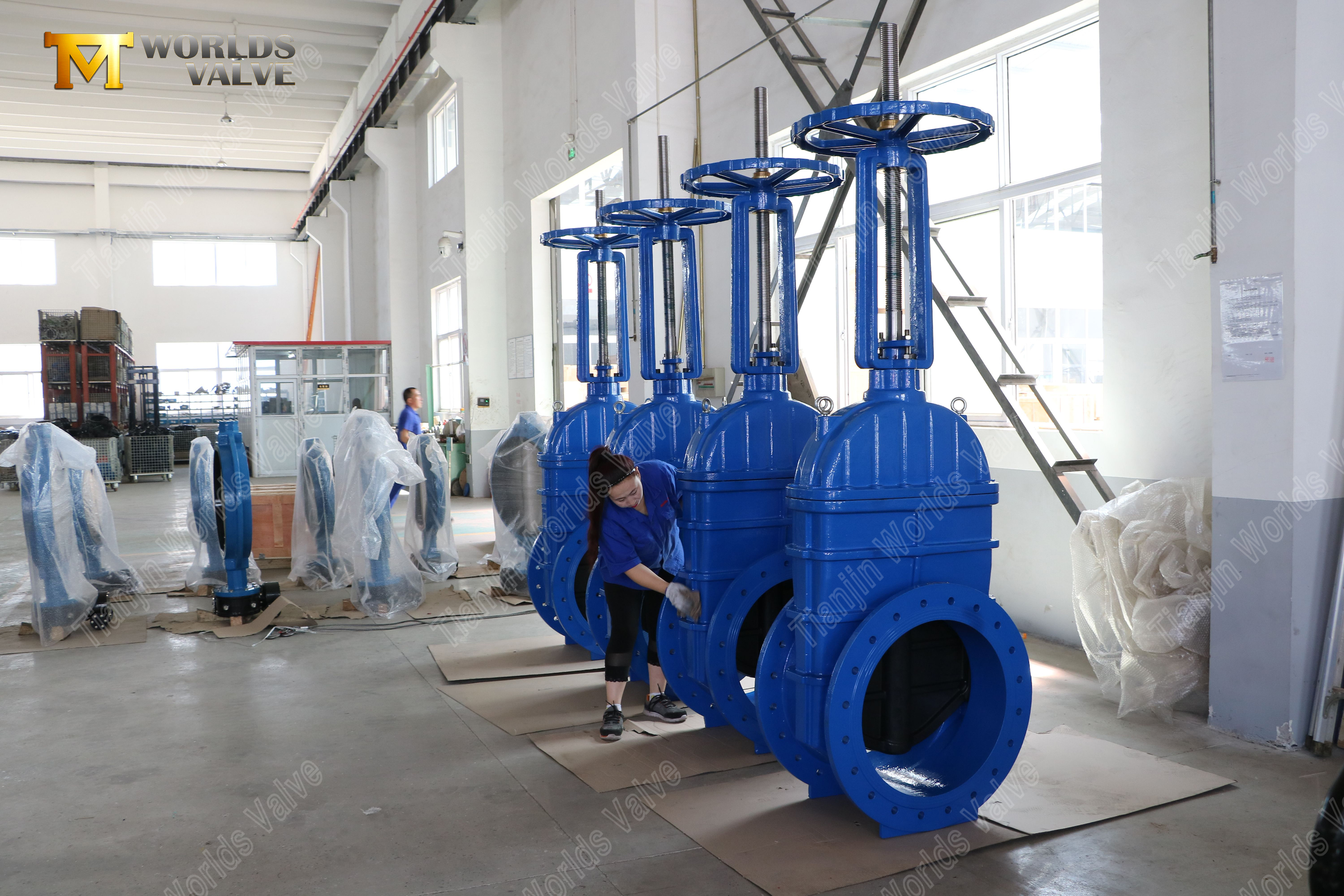

صمام بوابة جذعي مرتفع ذو حواف مع مقعد EPDM ومشغل علبة التروس | DN50-DN600
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
RGV02-TF010203-تحميل دليل التشغيل والصيانة
1. تشغيل علبة التروس اليدوية للتحكم في عزم الدوران العالي بسهولة
تم تصميمه لسهولة التشغيل، حتى في الأحجام الكبيرة أو تحت الضغط التفاضلي العالي.
ميزة ميكانيكية عالية: يوفر مشغل الترس الدودي متعدد المراحل (رأس التوربين)** مضاعفة كبيرة لعزم الدوران، مما يجعل فتح وإغلاق الصمام سلسًا وسهل الإدارة بأقل جهد للمشغل، مما يلغي الحاجة إلى عجلات يدوية كبيرة.
تروس متينة وموثوقة: تعمل علبة التروس المغلقة على حماية المكونات الداخلية من الملوثات البيئية، مما يضمن الموثوقية على المدى الطويل والأداء المتسق.
آمنة وفعالة: تسمح آلية التروس بالتشغيل الثابت والمتحكم فيه، مما يقلل من خطر المطرقة المائية ويحمي الأجزاء الداخلية للصمام من الضغط المفاجئ.
2. مقعد EPDM مرن لإغلاق محكم الفقاعات وعمر طويل
يضمن إغلاقًا يمكن الاعتماد عليه وعدم التسرب عبر مجموعة واسعة من الخدمات.
ختم مرن متفوق: يوفر المقعد **إيثيلين بروبيلين ديين مونومر (EPDM)** استعادة مرنة ممتازة، مما يخلق ختمًا موثوقًا ومحكمًا ضد الإسفين المعدني، حتى بعد عدة دورات.
توافق ممتاز مع الوسائط: يوفر EPDM مقاومة متميزة للماء والعوامل الجوية ومجموعة واسعة من المواد الكيميائية، مما يجعله مثاليًا لمياه الشرب ومياه الصرف الصحي والسوائل الصناعية المختلفة ضمن نطاق درجة حرارته.
تقليل التآكل والصيانة: يعمل المقعد المرن كوسادة، مما يقلل من تآكل كل من المقعد والإسفين، مما يؤدي إلى إطالة فترات الخدمة وتقليل التكلفة الإجمالية للملكية.
3. تصميم جذعي مرتفع واضح للإشارة البصرية الفورية
يوفر تعليقات واضحة حول موضع الصمام لتعزيز سلامة النظام وإدارته.
التحقق الفوري من الحالة: يوفر تصميم **الساق الصاعد (OS&Y)** تأكيدًا مرئيًا واضحًا وبلمحة سريعة لموضع الصمام - يشير الجذع المرتفع إلى الفتح، ويشير الجذع المنخفض إلى الإغلاق - وهو أمر بالغ الأهمية للسلامة في أنظمة الأنابيب المعقدة.
حماية التغليف: توجد الخيوط الجذعية خارج جسم الصمام ومسار التدفق، مما يحميها من الوسائط المسببة للتآكل أو الكاشطة ويضمن التشغيل السلس طوال عمر الصمام.
سهولة الصيانة: يعمل تصميم الجذع الخارجي على تبسيط عملية التشحيم والفحص، مما يسهل الصيانة الوقائية.
4. تصميم قوي كامل التجويف للحد الأدنى من تقييد التدفق
مصمم للتدفق الفعال مع أقصى قدر من المتانة.
مسار التدفق دون عائق: يوفر الصمام تصميمًا **منفذًا كاملاً (تجويفًا كاملاً)** عند فتحه بالكامل، مما يسمح بالتوزيع وتقليل انخفاض الضغط، وهو ما يترجم إلى توفير الطاقة في أنظمة الضخ.
هيكل من مواد متينة: يوفر الجسم والإسفين **حديد الدكتايل (GGG40)** قوة عالية، ومقاومة ممتازة للصدمات، ومقاومة جيدة للتآكل، ومناسبًا لمجموعة واسعة من البيئات الصناعية.
اتصالات نهاية ذات حواف: تضمن **الأطراف ذات الحواف** المتكاملة (على سبيل المثال، EN1092 وAS2129 وANSI B16.1) اتصالاً قويًا وصلبًا ومانعًا للتسرب بخط الأنابيب، مما يجعلها مثالية للتركيبات الدائمة.

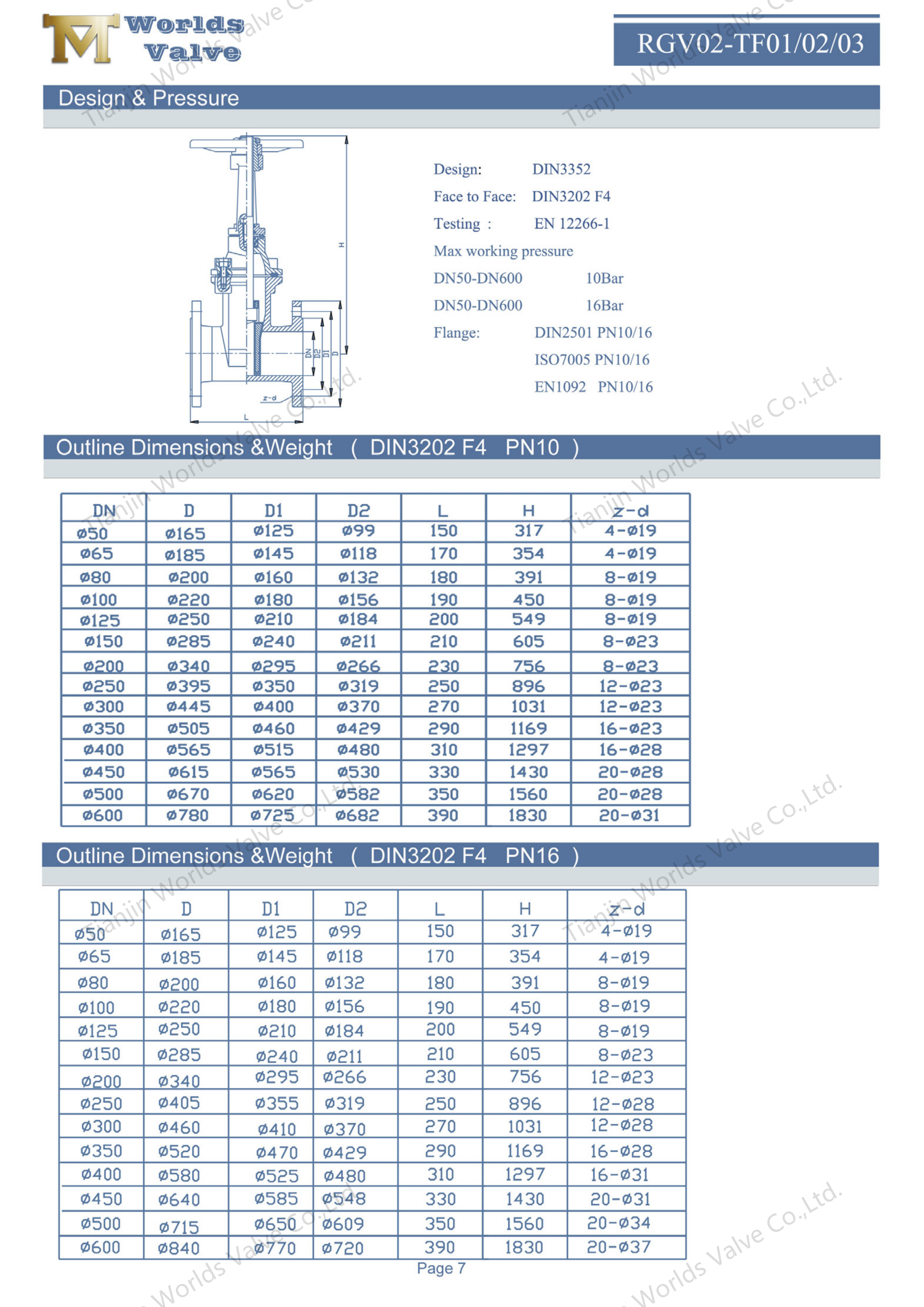

المعلمة | المواد |
نموذج | RGV02-TF01 |
الجسم | حديد الدكتايل |
إسفين | حديد الدكتايل / EPDM |
الجذعية | الفولاذ المقاوم للصدأ |
غسالة | تفل |
يا الدائري | إبدم |
نير | حديد الدكتايل |
بونيه | حديد الدكتايل |
عجلة | النحاس |

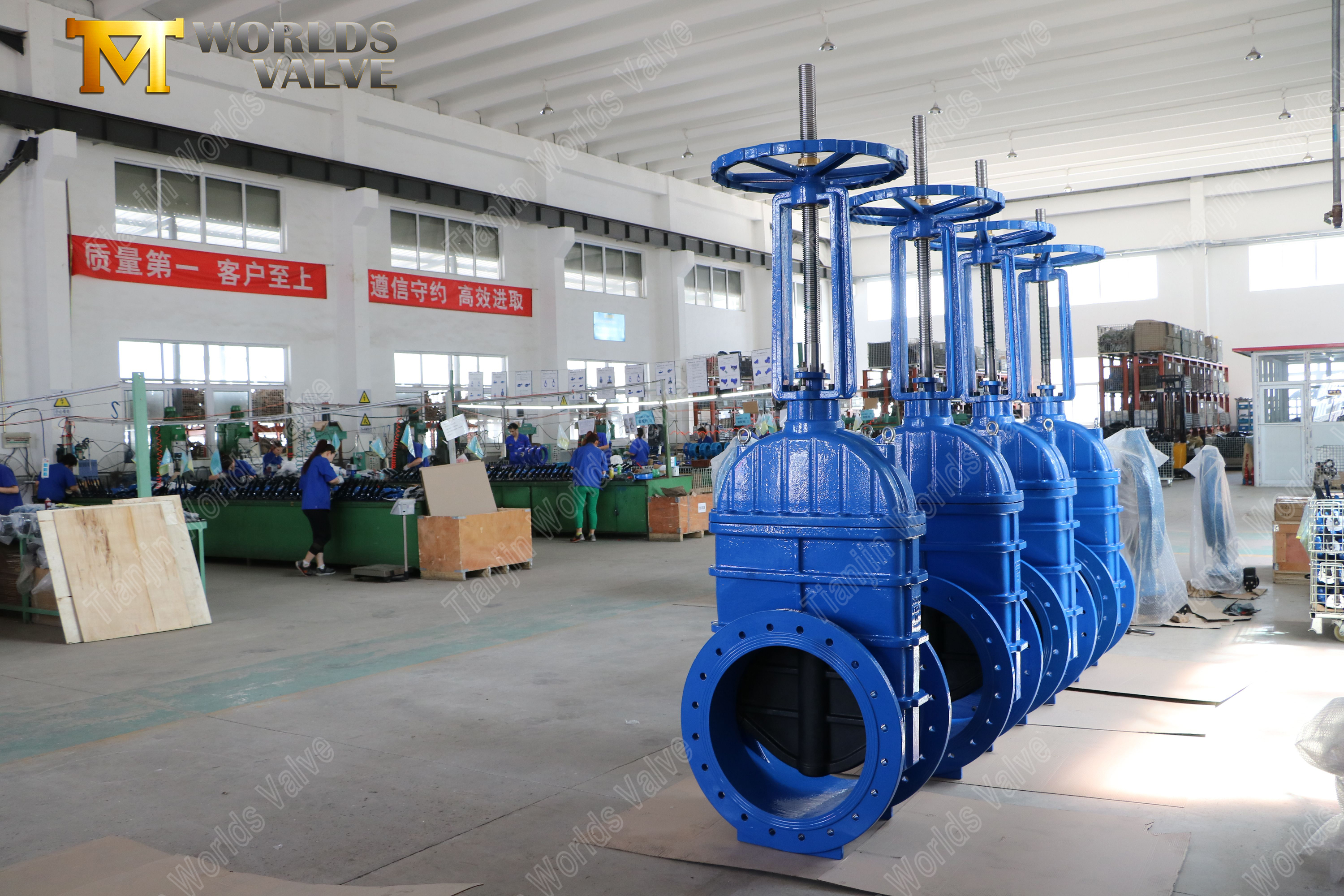

1. الخبرة في صب الحديد والآلات الدقيقة: نحن متخصصون في تصنيع صمامات حديد الدكتايل عالية السلامة، مع رقابة صارمة على جودة الصب والتصنيع الدقيق لمكونات علبة التروس وأسطح الختم.
2. الجودة المعتمدة والامتثال العالمي: باعتبارنا شركة مصنعة **معتمدة من ISO 9001**، فإن عملياتنا تضمن الجودة المتسقة. يمكن توفير الصمامات لتلبية **WRAS، وACS، وUKCA، وCE** والمعايير الدولية الأخرى للوصول إلى الأسواق العالمية.
3. قدرات OEM/ODM للحلول المخصصة: نحن نقدم التخصيص واسعة النطاق. تتضمن الخيارات مواد مانعة للتسرب مختلفة (NBR، Viton)، وطلاءات إسفينية (الإيبوكسي، والنايلون)، وفئات ضغط بديلة، ونسب علبة التروس المخصصة أو معايير الحافة.
4. الموثوقية المؤكدة في أسواق التصدير: صماماتنا موثوقة في المشاريع عبر عشرات البلدان. نحن نقدم الدعم الفني المتخصص والتوثيق الشامل والخدمات اللوجستية الموثوقة لضمان نجاح مشروعك.
شبكات معالجة وتوزيع المياه البلدية
مياه المصانع الصناعية وخطوط المعالجة
أنظمة الحماية من الحرائق (حيثما يسمح بذلك الكود)
خطوط أنابيب الري وإمدادات المياه
خدمة الإغلاق العام في خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء
للحصول على أوراق البيانات الفنية، أو شهادات اختبار الضغط، أو عرض أسعار مخصص، اتصل بشركة Tianjin Worlds Valve Co., Ltd. اليوم.
