RGV01-TF010203
OEM | ODM | WDS
| الكمية: | |
|---|---|
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
RGV01-TF01- تنزيل دليل التشغيل والصيانة
التشغيل المريح: يتيح المحرك الكهربائي التحكم في الفتح/الإغلاق من غرفة التحكم، مما يقلل من تكاليف العمالة ويحسن وقت الاستجابة.
التحكم المحلي وعن بعد: يتضمن التكوين القياسي عجلة يدوية للتجاوز اليدوي ومؤشر الموضع للاستخدام المحلي.
مرونة الجهد: يمكن تخصيص جهد المحرك (على سبيل المثال، 110 فولت، 220 فولت، 380 فولت، 24 فولت تيار مستمر) بناءً على متطلبات الموقع.
توفير الخلوص الرأسي: لا يرتفع الجذع عند فتح الصمام، مما يجعله مناسبًا لخطوط الأنابيب المدفونة، وحفر الصمامات، والمنشآت ذات الإرتفاع المحدود.
حماية موثوقة للجذع: الخيوط الجذعية مغلقة ومشحمة، ومحمية من الحطام والتآكل.
عدم التسرب: المقعد المطاطي EPDM مصبوب بالضغط على الجسم أو البوابة المصنوعة من الحديد المرن، مما يوفر ختمًا محكمًا يلبي أو يتجاوز متطلبات الفئة السادسة لخدمة المياه.
توافق ممتاز مع الوسائط: EPDM مقاوم للماء ومياه الصرف الصحي والمواد الكيميائية الخفيفة والعوامل الجوية.
تشغيل عزم دوران منخفض: يقلل المقعد المرن من الاحتكاك بين البوابة والمقعد، مما يقلل من متطلبات عزم دوران المحرك.
قوة ميكانيكية عالية: الجسم مصبوب من الحديد المطاوع GGG40/500-7، مما يوفر قوة شد فائقة ومقاومة للصدمات مقارنة بالحديد الرمادي.
الحماية من التآكل: يحمي طلاء الإيبوكسي القياسي (250 ميكرومتر على الأقل) من تآكل الغلاف الجوي والتربة للخدمة المدفونة.
عمر خدمة طويل: يقاوم حديد الدكتايل ارتفاع الضغط والضغط الميكانيكي الشائع في أنابيب المياه ذات القطر الكبير.
مسار التدفق بدون عائق: عند فتح البوابة بالكامل، تتراجع البوابة بالكامل داخل غطاء المحرك، مما يوفر تجويفًا كاملاً لا يعيق التدفق.
كفاءة الطاقة: انخفاض انخفاض الضغط يقلل من تكاليف الضخ في الأنظمة عالية التدفق.
معايير الفلنجة: متوفرة مع EN 1092-2 PN10/PN16، أو ANSI B16.1 Class 125، أو معايير أخرى لكل طلب.
الملحقات: يمكن تجهيزها بتجاوز يدوي، أو جهاز تحديد المواقع، أو سخان، أو غلاف مقاوم للانفجار.

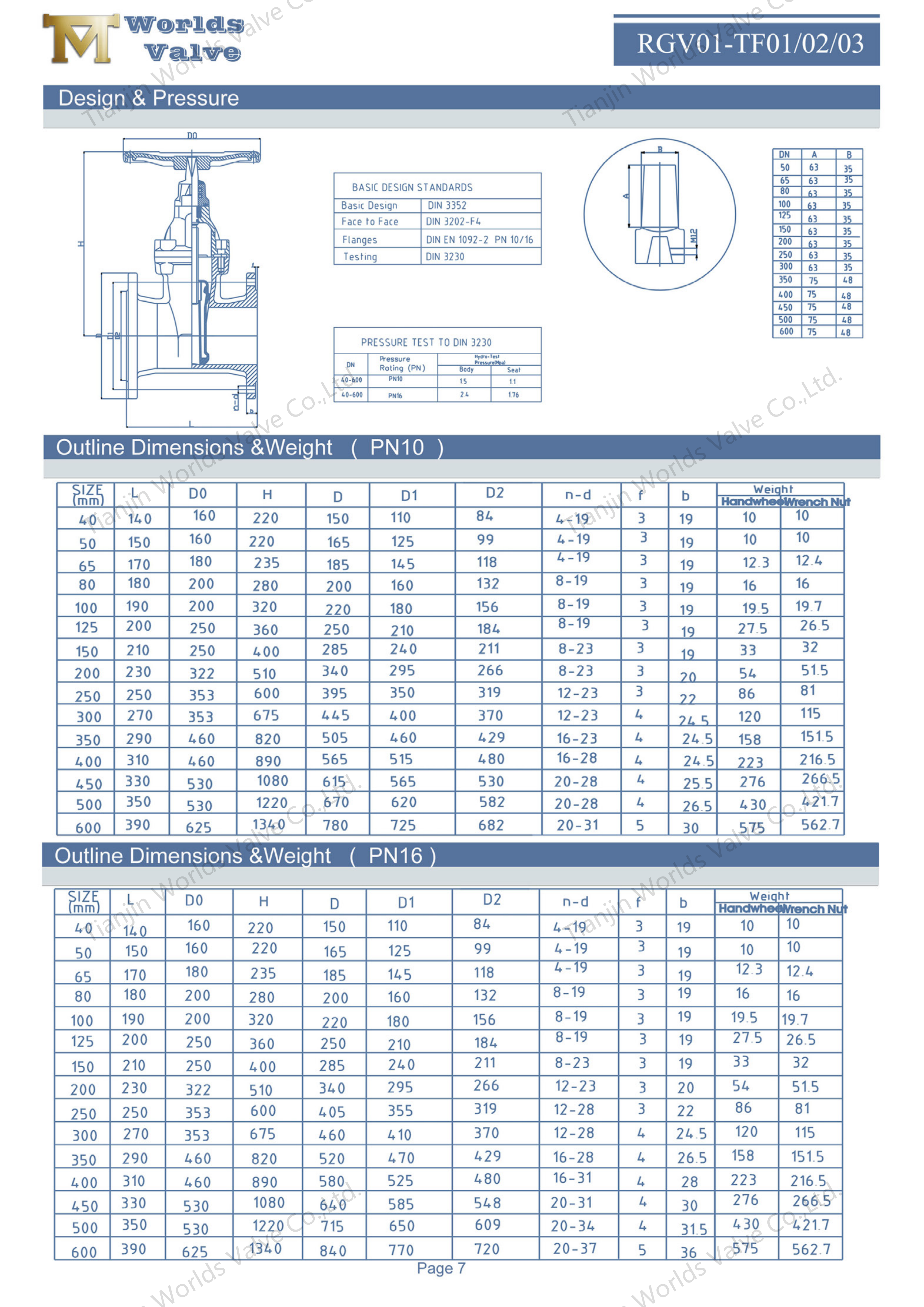

المعلمة | مواصفة |
نموذج | صمام البوابة المرن ذو الجذع غير الصاعد (RGV01-TF01) |
الأحجام | DN600 (24 بوصة) |
تصنيف الضغط | PN10/16/150LB/JIS10K |
تصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 EN12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
جسم | DI (حديد الدكتايل) |
القرص | قرص DI مطلي بالمطاط |
Seat | EPDM، NBR، FKM، PTFE... |
ينبع | SS410/420/431... |
نطاق درجة الحرارة | -20 درجة مئوية إلى +120 درجة مئوية (مع مقعد EPDM) |
الوسائط القابلة للتطبيق | المياه، المياه المعالجة، مياه الصرف الصحي، السوائل المعتدلة |
التشغيل الآلي المتكامل: نقوم بتوريد الصمام والمشغل كمجموعة كاملة، ويتم اختبارهما معًا لضمان التشغيل الموثوق.
تخصيص OEM: يمكن تخصيص حفر الحافة، وجهد المحرك، ونوع التحكم، والطلاءات الخاصة وفقًا لمشروعك.
الجودة المعتمدة: منشأة حاصلة على شهادة ISO 9001 مع خيارات CE وUKCA وWRAS المتاحة لتطبيقات مياه الشرب.
التوريد العالمي: لقد قمنا بشحن صمامات البوابة ذات القطر الكبير إلى هيئات المياه والعملاء الصناعيين في جميع أنحاء العالم.
إمدادات المياه البلدية وأنابيب التوزيع
محطات معالجة مياه الصرف الصحي ومحطات الضخ
أنظمة مياه التبريد الصناعية
أنظمة الحماية من الحرائق (مع الموافقات المناسبة)
مشاريع الري والسيطرة على الفيضانات

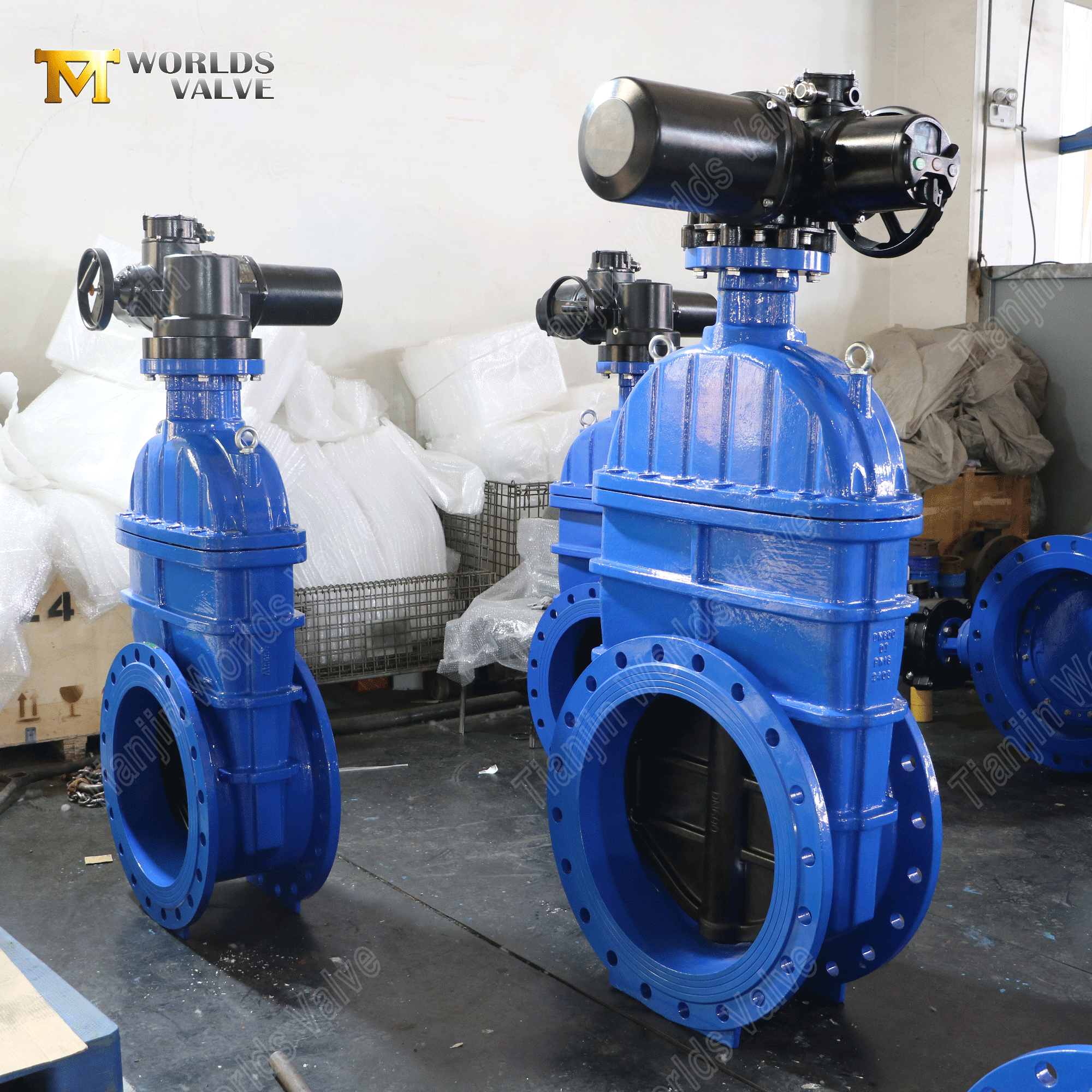

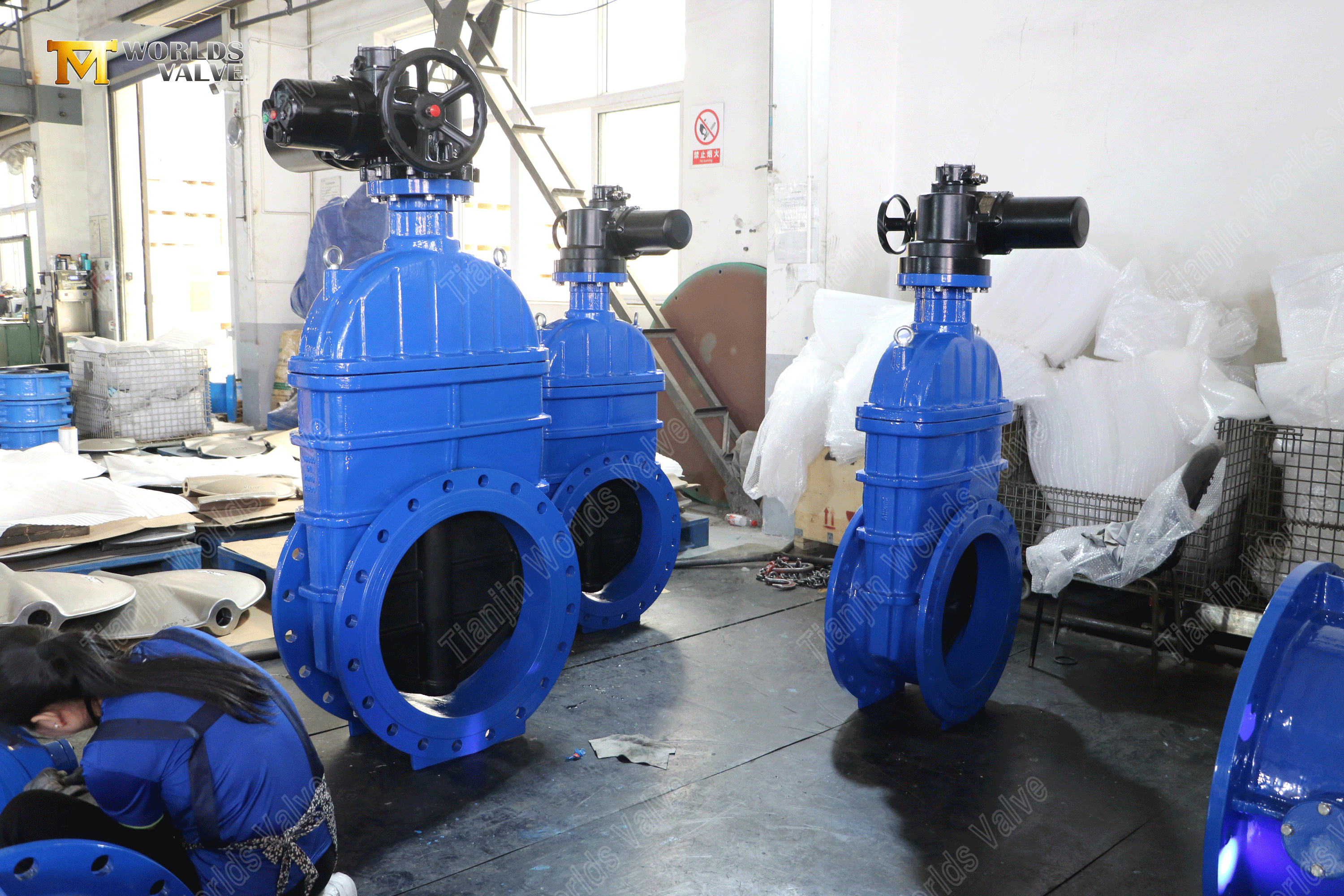

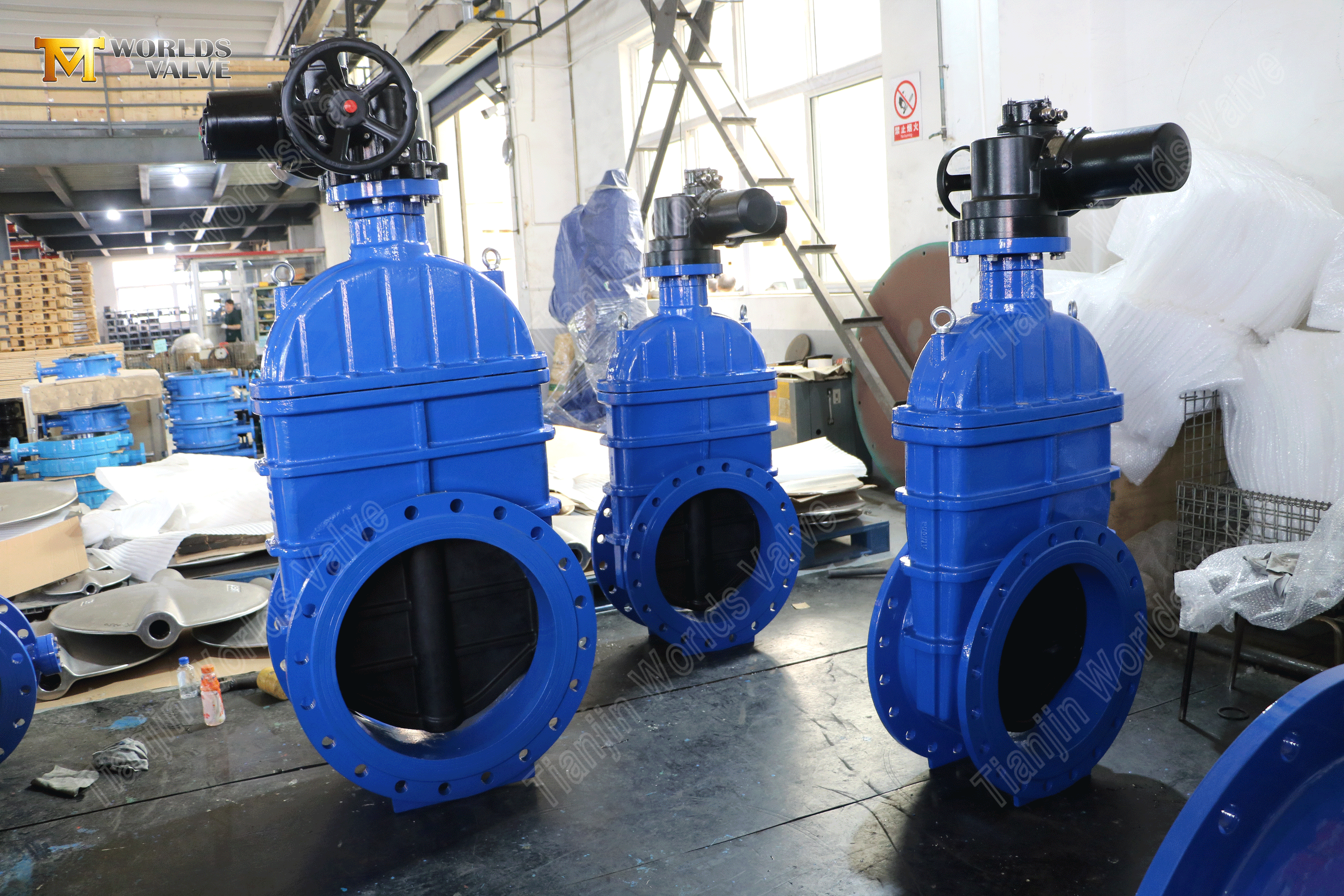

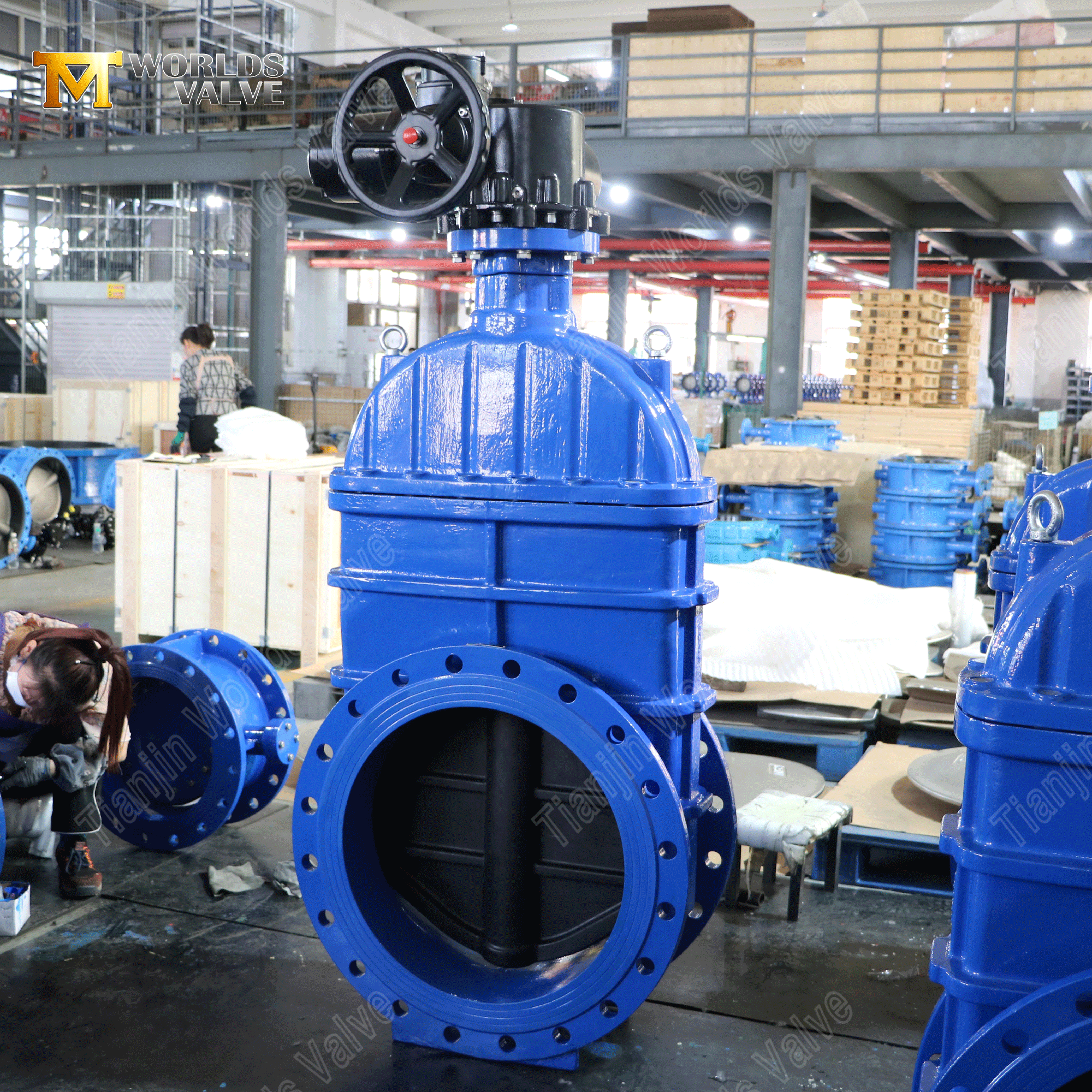

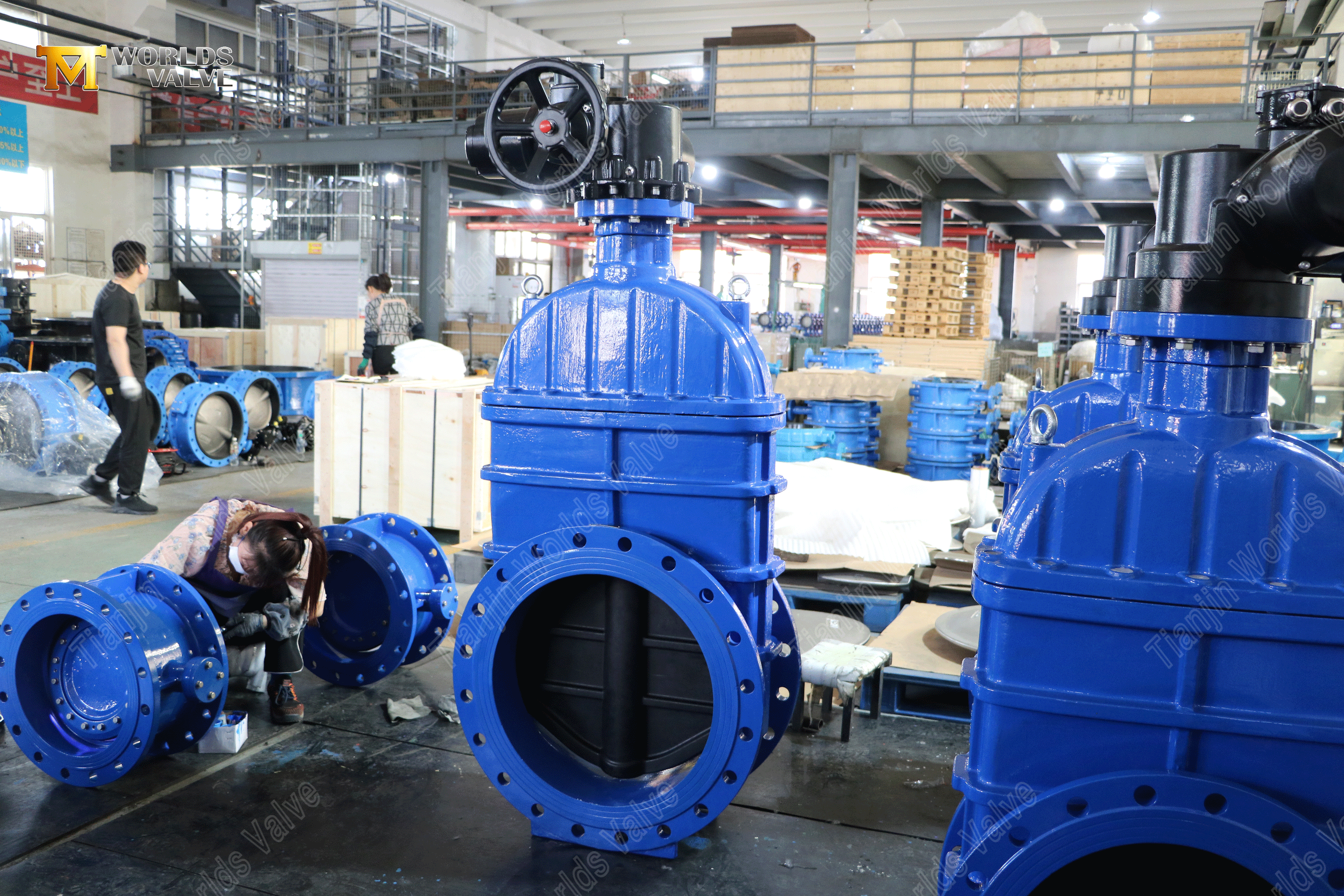

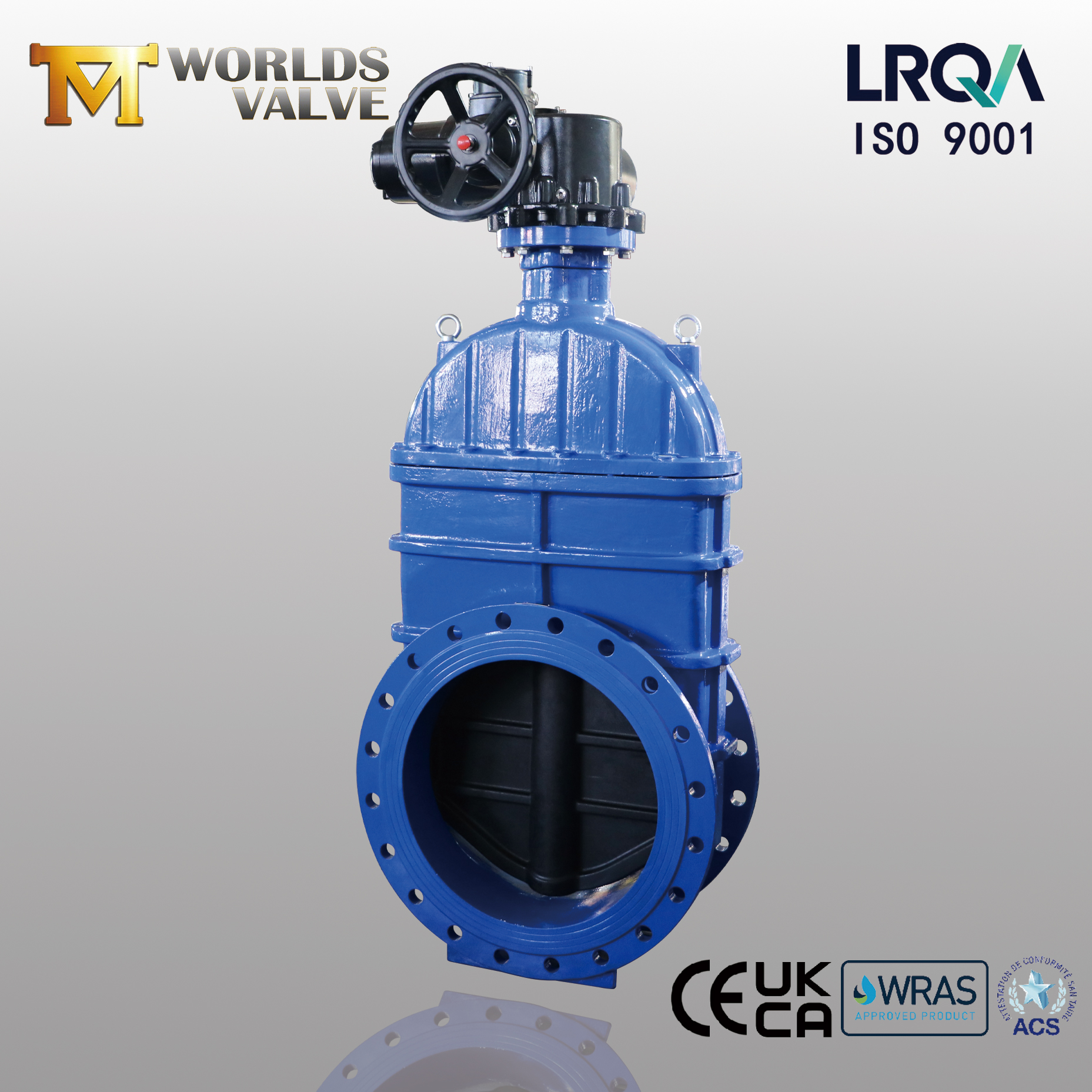

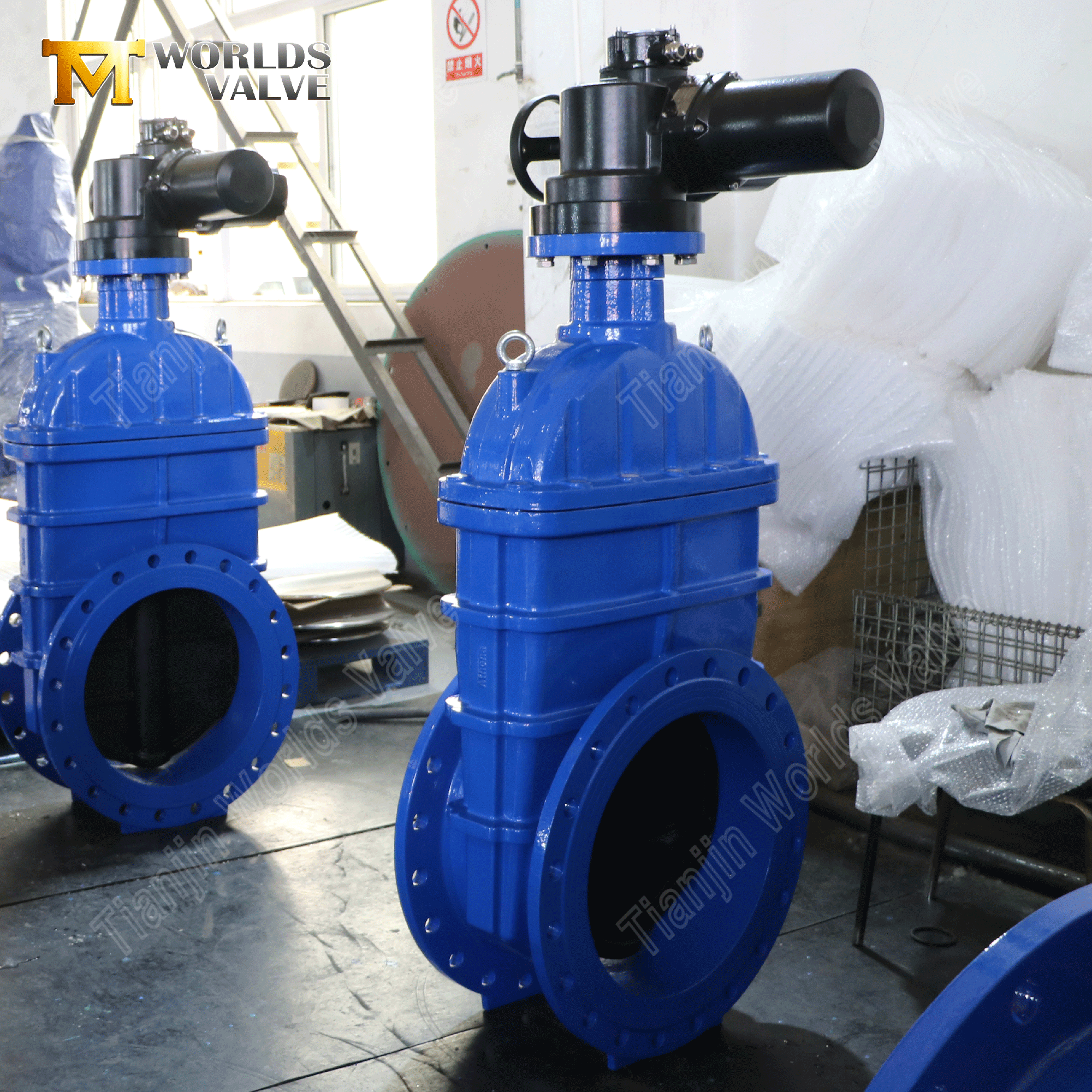

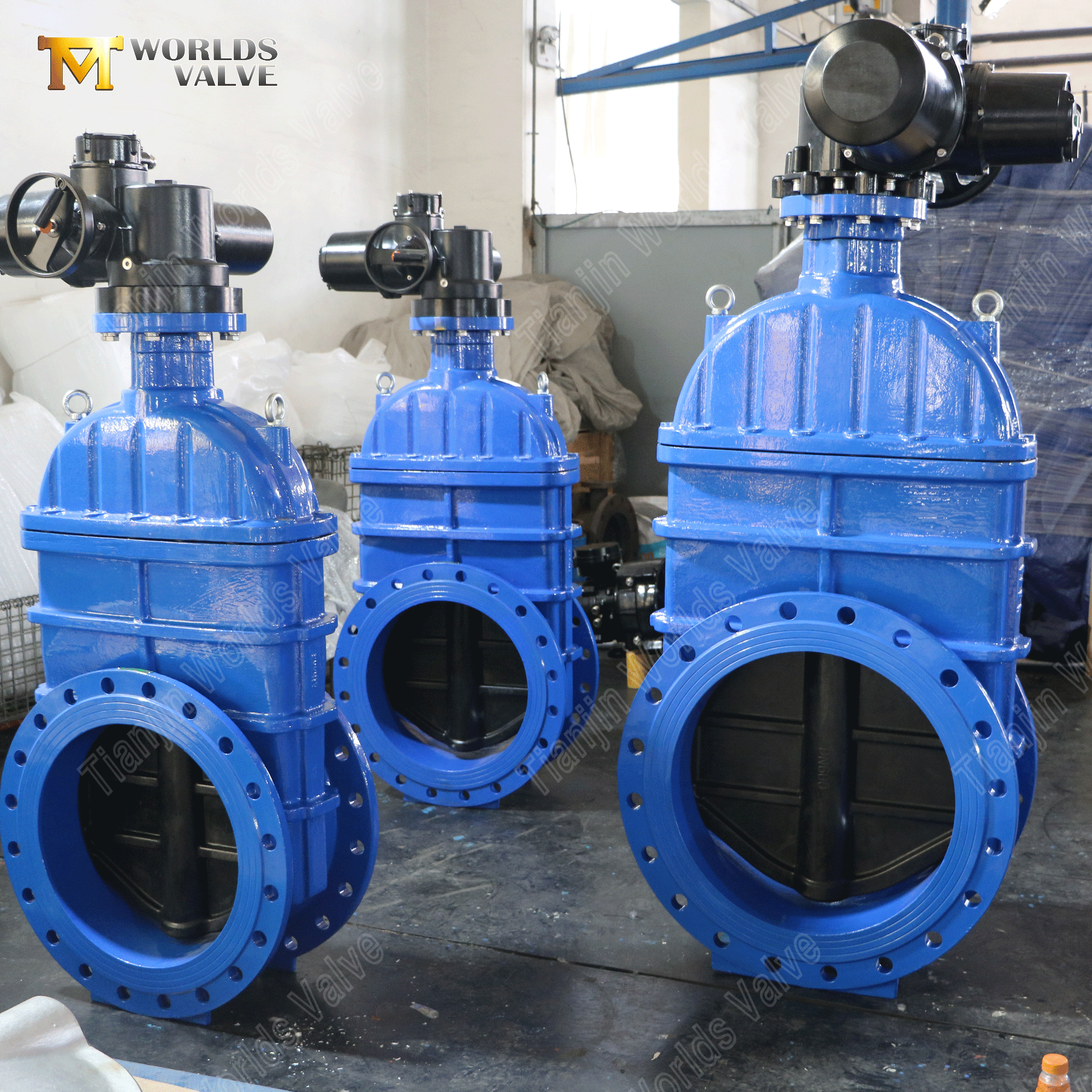

يوفر صمام البوابة الجذعية الكهربائي غير الصاعد DN600 المزود بجسم من حديد الدكتايل ومقعد EPDM المرن من شركة Tianjin Worlds Valve Co., Ltd. حلاً موثوقًا وموفرًا للمساحة للتحكم الآلي في التدفق في أنظمة المياه ومياه الصرف الصحي ذات القطر الكبير. يتيح المحرك الكهربائي التشغيل عن بعد، بينما يضمن المقعد المرن إغلاقًا محكمًا للفقاعات. تم تصميم هذا الصمام، المدعوم بميزات قابلة للتخصيص وشهادات دولية، لتلبية متطلبات البنية التحتية البلدية والصناعية.
اختر Tianjin Worlds Valve لتلبية احتياجات صمام البوابة الآلي ذو القطر الكبير.
اتصل بنا اليوم لمناقشة مواصفات المشغل ومعايير الفلنجة ومتطلبات المشروع للحصول على عرض أسعار مخصص.
