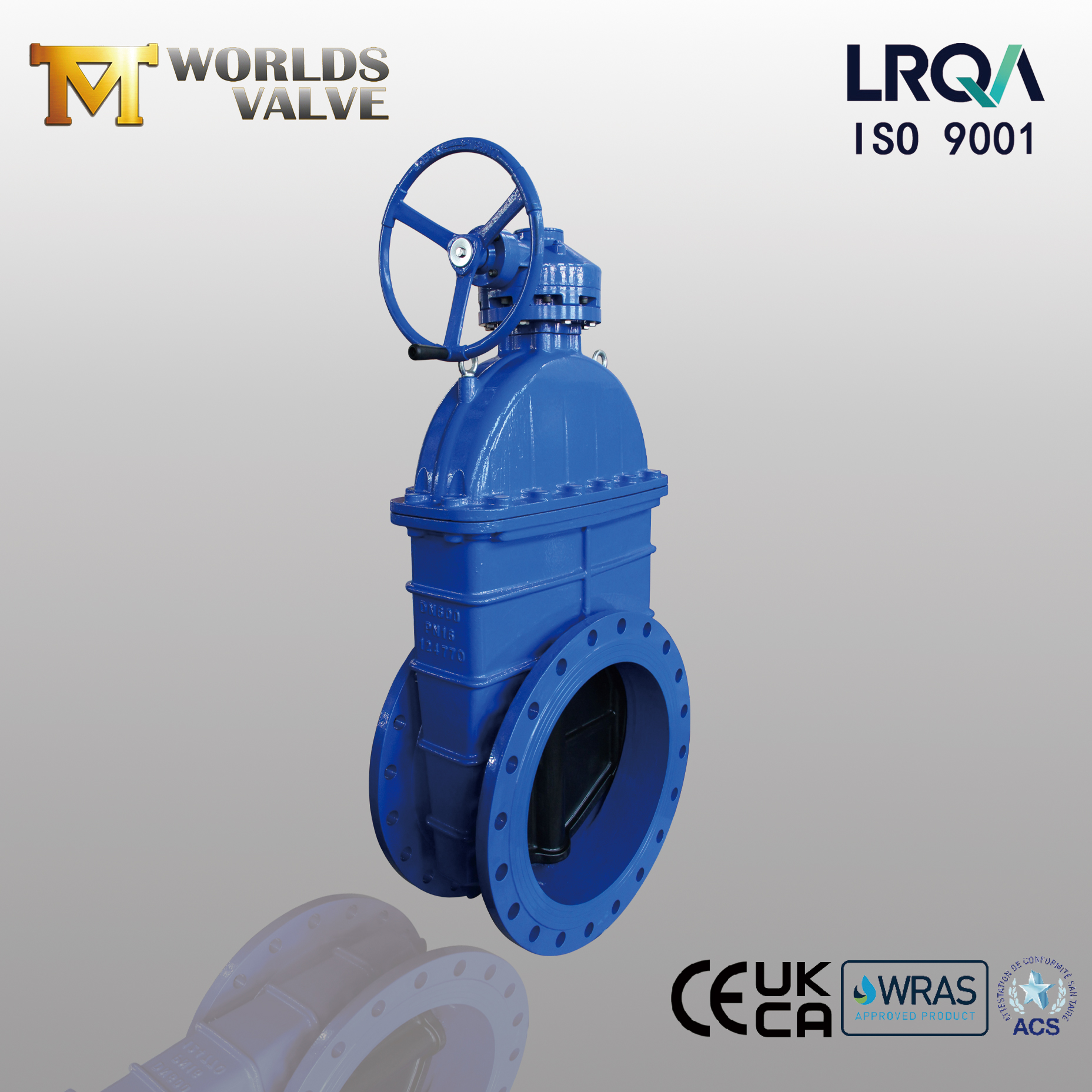

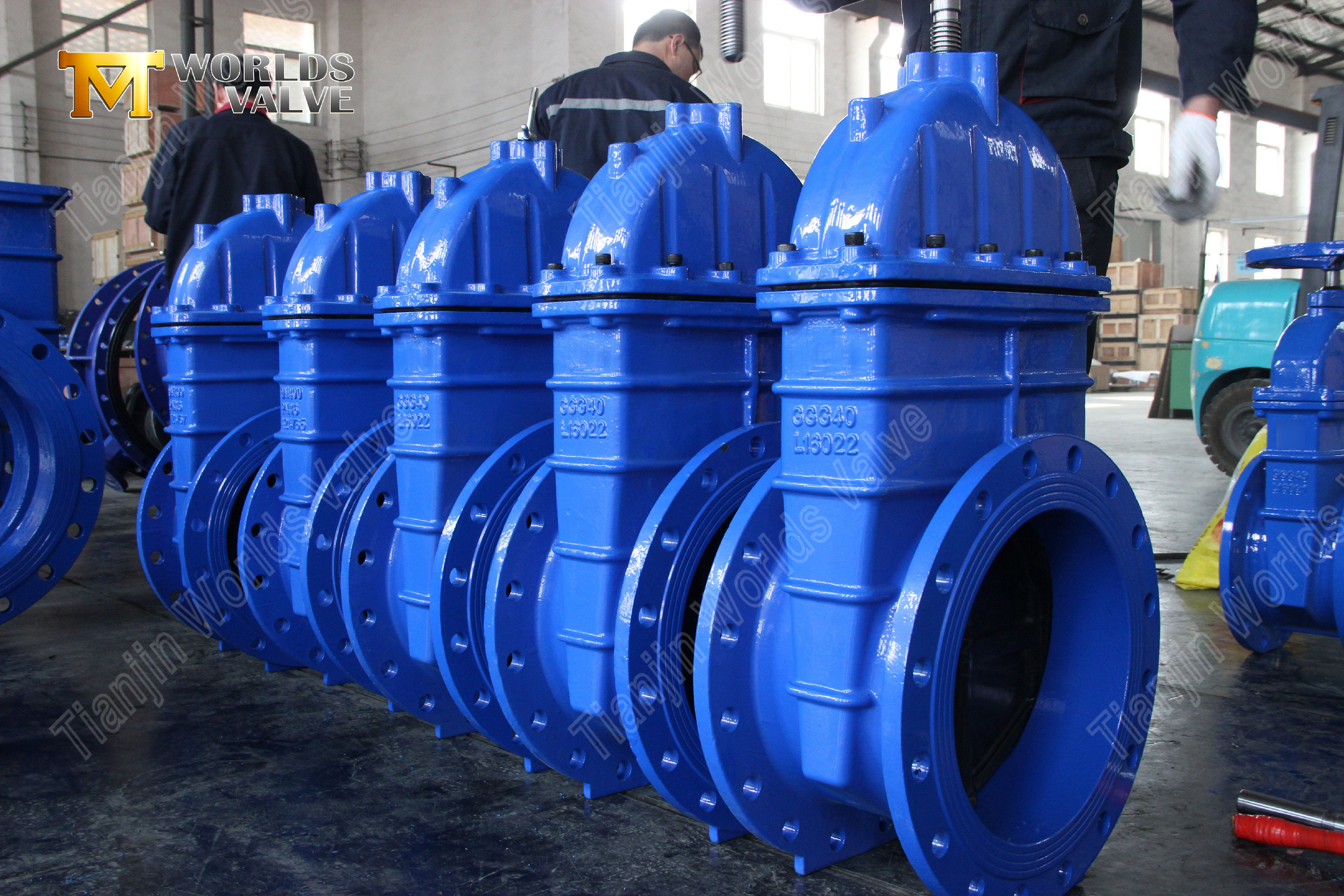

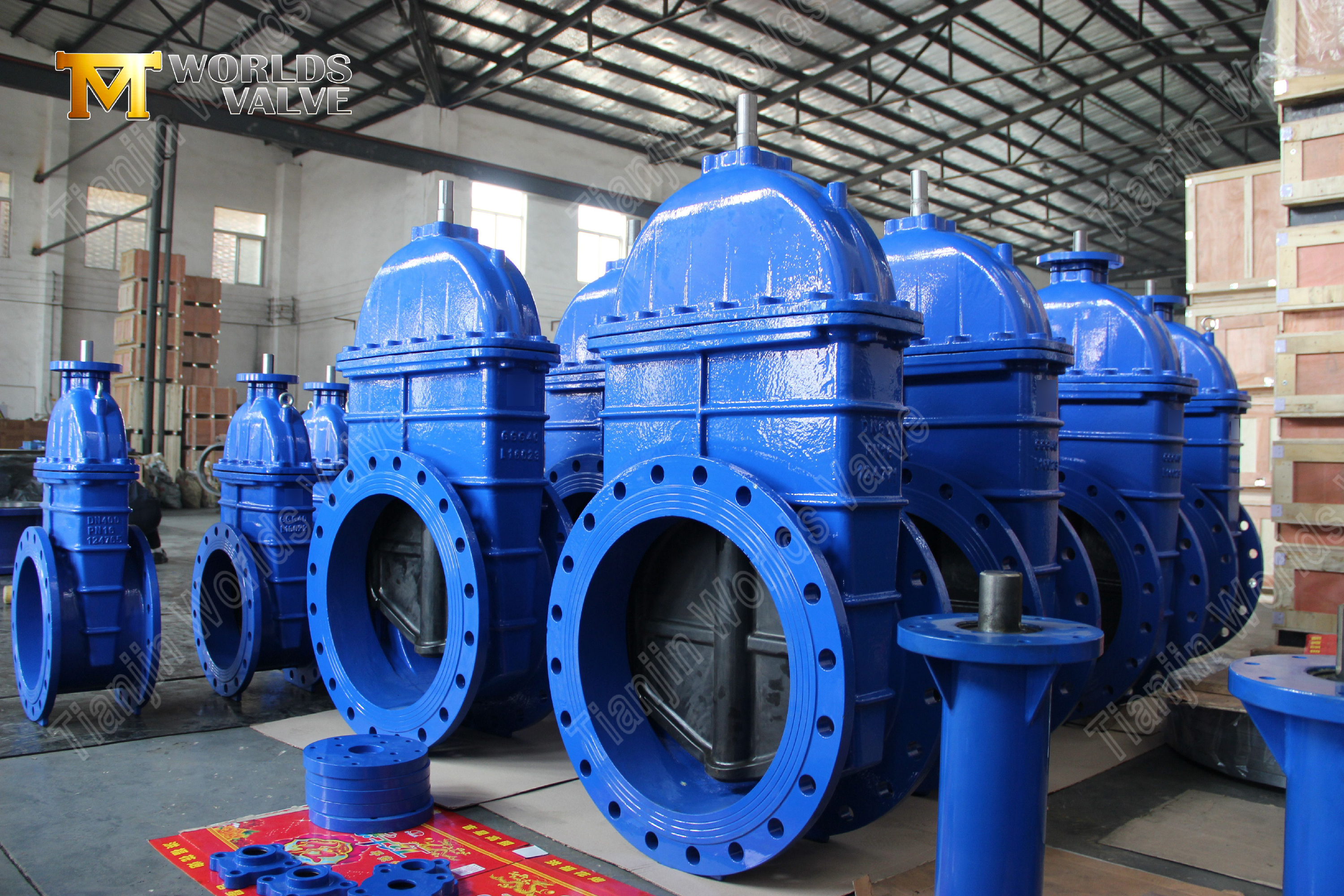

صمام بوابة جذعي غير صاعد يعمل بالعتاد | تحكم موثوق في التدفق للتطبيقات كثيرة المتطلبات

مقدمة:

صمام بوابة جذعي غير صاعد يعمل بالعتاد | تحكم موثوق في التدفق للتطبيقات كثيرة المتطلبات

شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS

RGV01-TF010203--تحميل دليل التشغيل والصيانة

الميزات التقنية ومزايا التصميم:

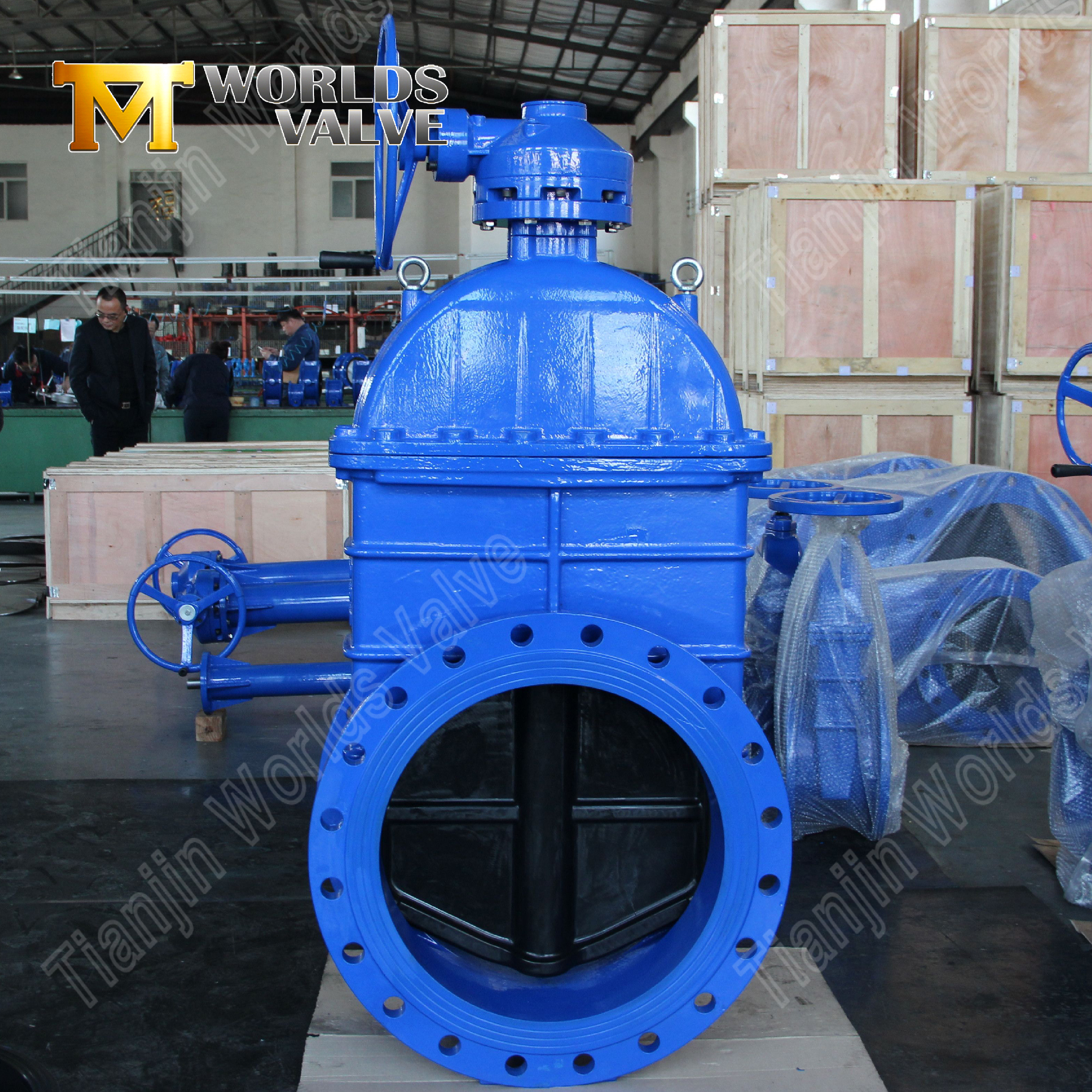

1. نظام تشغيل فعال للعتاد

• التصميم الميكانيكي الدقيق：يشتمل الصمام على آلية تروس دودة تخلق ميزة ميكانيكية مثالية من خلال تعشيق التروس الدقيق. يضمن هذا النظام التشغيل السلس مع توفير القدرة على القفل الذاتي المتأصل للحفاظ على وضع الصمام الآمن.

• مكونات الأداء المتينة：تم تصنيع الآلية بمكونات تروس صلبة ومعالجات سطحية متقدمة، مما يوفر عمر خدمة ممتدًا وأداءً ثابتًا. يتحمل البناء القوي التشغيل المتكرر في البيئات الصناعية الصعبة.

• عملية سهلة الاستخدام：بفضل تصميم الإدخال المريح، يتيح النظام التحكم دون عناء مع جهد تشغيل أقل بشكل كبير. يضمن التصميم المحسّن للصيانة الموثوقية على المدى الطويل مع تقليل متطلبات الخدمة.

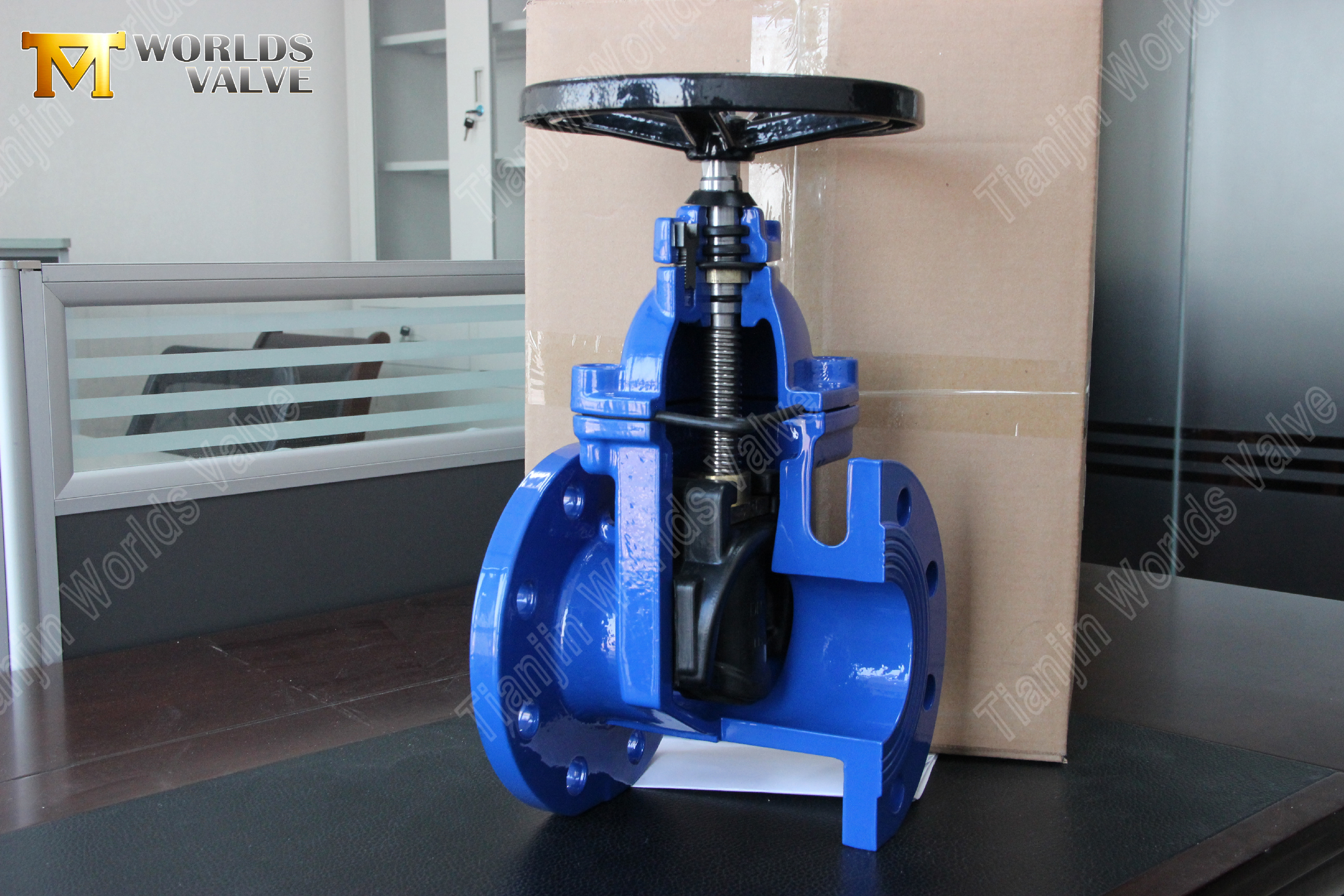

2. تصميم جذعي غير مرتفع موفر للمساحة

• التثبيت المدمج: يدور الجذع داخليًا دون حركة رأسية، مما يقلل من المساحة العلوية المطلوبة بنسبة 50%.

• آلية الحماية: يمنع الجذع المغلق بالكامل التآكل والتلف الناتج عن الصدمات والتشغيل غير المصرح به

• مثالية للأماكن الضيقة: مثالية لحفر الصمامات والغرف تحت الأرض والغرف الميكانيكية المزدحمة

3. أداء الختم المتفوق

• تصميم مرن للجلوس: يضمن الإسفين المغلف بـ EPDM أو NBR إغلاقًا محكمًا للفقاعات (EN 12266-1 Class A)

• صفر تسرب: يؤدي الختم المطاطي إلى الجسم إلى منع التلامس من المعدن إلى المعدن، مما يمنع التسرب حتى بعد آلاف الدورات

• مواد مقاومة للتآكل: يضمن الجذع المصنوع من الفولاذ المقاوم للصدأ والجسم المطلي بالإيبوكسي عمر خدمة طويل في البيئات القاسية

4. مواد بناء متينة

• مادة الجسم: حديد مطاوع عالي الجودة (EN-GJS-500-7) مع طلاء إيبوكسي مرتبط بالانصهار بقطر 250 ميكرومتر

• الجذعية: الفولاذ المقاوم للصدأ AISI 420 مع خيوط شبه منحرفة دقيقة الصنع

• مكونات العتاد: تروس من الفولاذ الكربوني المعالج بالحرارة مع طلاء مقاوم للتآكل

5. ميزات سهلة الصيانة

• عملية خالية من التشحيم: تعمل البطانات البرونزية ذاتية التشحيم والمحامل المختومة على التخلص من الصيانة الروتينية

• مؤشر الموقف البصري: مسح حالة الفتح/الإغلاق على مشغل الترس

• سهولة الوصول: يعمل غطاء علبة التروس القابل للإزالة على تبسيط عملية الفحص والخدمة عند الحاجة

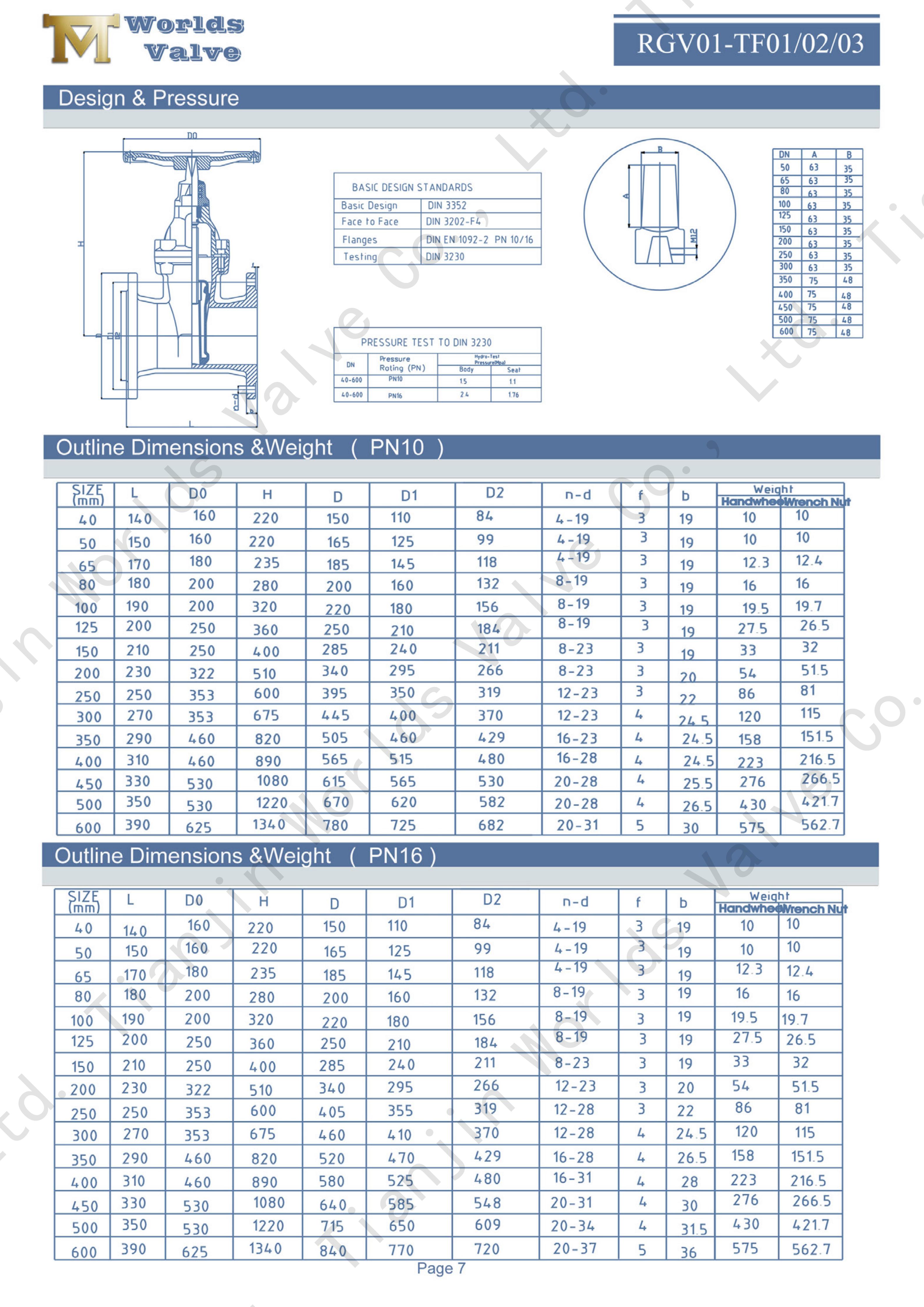

المعلمات التقنية:

المزايا التنافسية：

• تحسين المساحة: يتيح تصميم الجذع غير الصاعد التثبيت في المناطق ذات الخلوص الرأسي المحدود

• عملية سهلة: يعمل نظام تقليل التروس على تقليل عزم التشغيل المطلوب بنسبة تصل إلى 60%

• المتانة: تضمن المواد المقاومة للتآكل وعلبة التروس المقاومة للعوامل الجوية عمر خدمة طويل

• صيانة صفر: تعمل مكونات التشحيم الذاتي والآلية المختومة على التخلص من الصيانة الروتينية

• الامتثال العالمي: تسهل شهادات CE وUKCA وWRAS مواصفات المشروع الدولية

• ختم موثوق: يضمن تصميم الجلوس المرن إغلاقًا محكمًا للفقاعات حتى بعد عدم النشاط لفترة طويلة

تطبيقات الصناعة

• أنظمة توزيع المياه: عزل الخطوط الرئيسية والتحكم في الخزانات ومحطات الضخ

• الحماية من الحرائق: أنظمة الرش وخطوط إمداد الصنبور وخزانات مياه الإطفاء

• المعالجة الصناعية: دوائر مياه التبريد، وجرعات المواد الكيميائية، وخطوط معالجة المياه

• معالجة مياه الصرف الصحي: التحكم في النفايات السائلة، ومعالجة الحمأة، وأنظمة الترشيح

• خدمات البناء: غرف الصمامات في الطابق السفلي، وأنظمة الرفع، وغرف المعدات الميكانيكية

الاستنتاج:

من خلال الجمع بين تشغيل التروس الدقيق وتصميم الجذع غير الصاعد الموفر للمساحة، يوفر صمام البوابة هذا أداءً موثوقًا في توزيع المياه، والحماية من الحرائق، والتطبيقات الصناعية حيث لا يمكن للصمامات التقليدية أن تناسبها.
