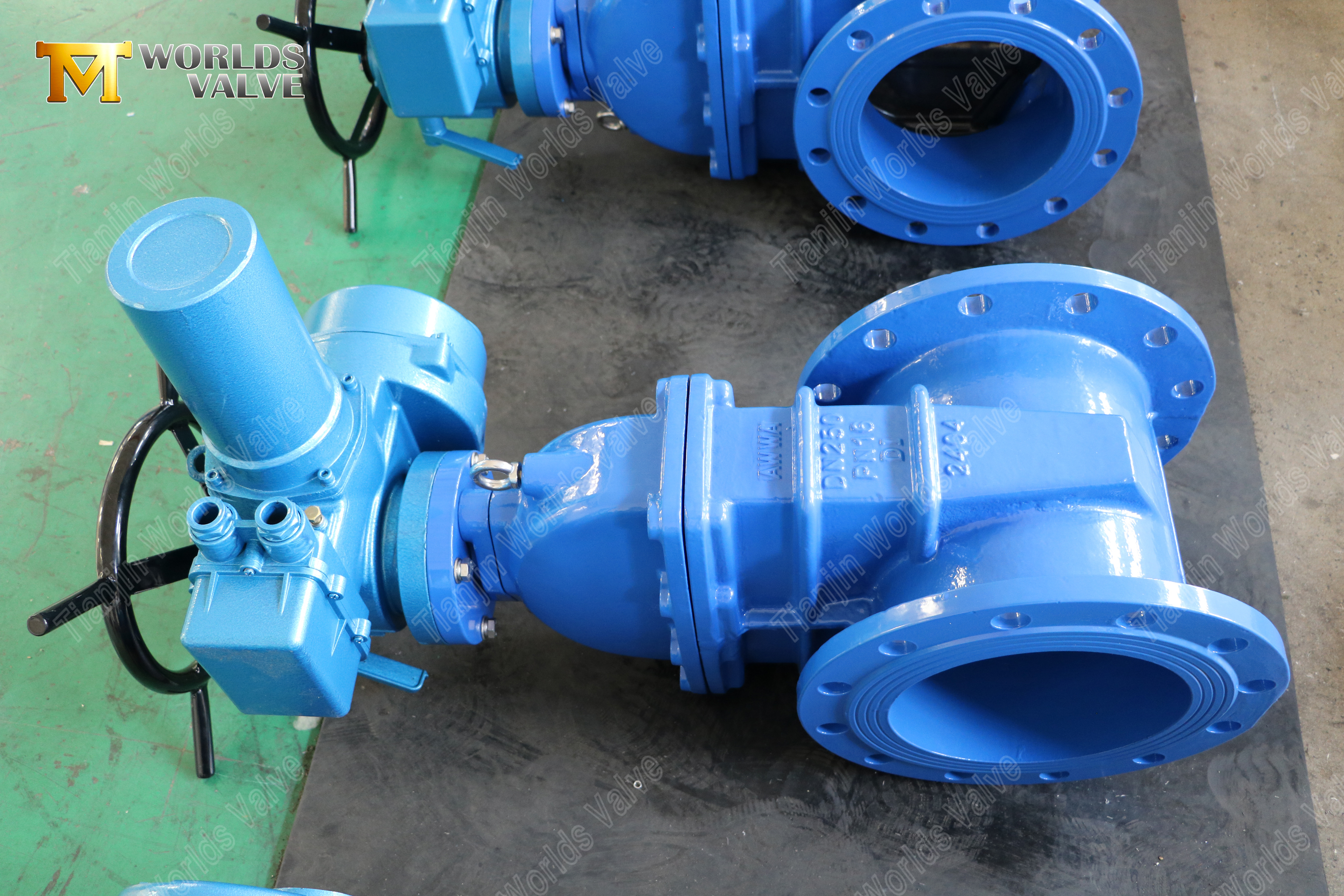

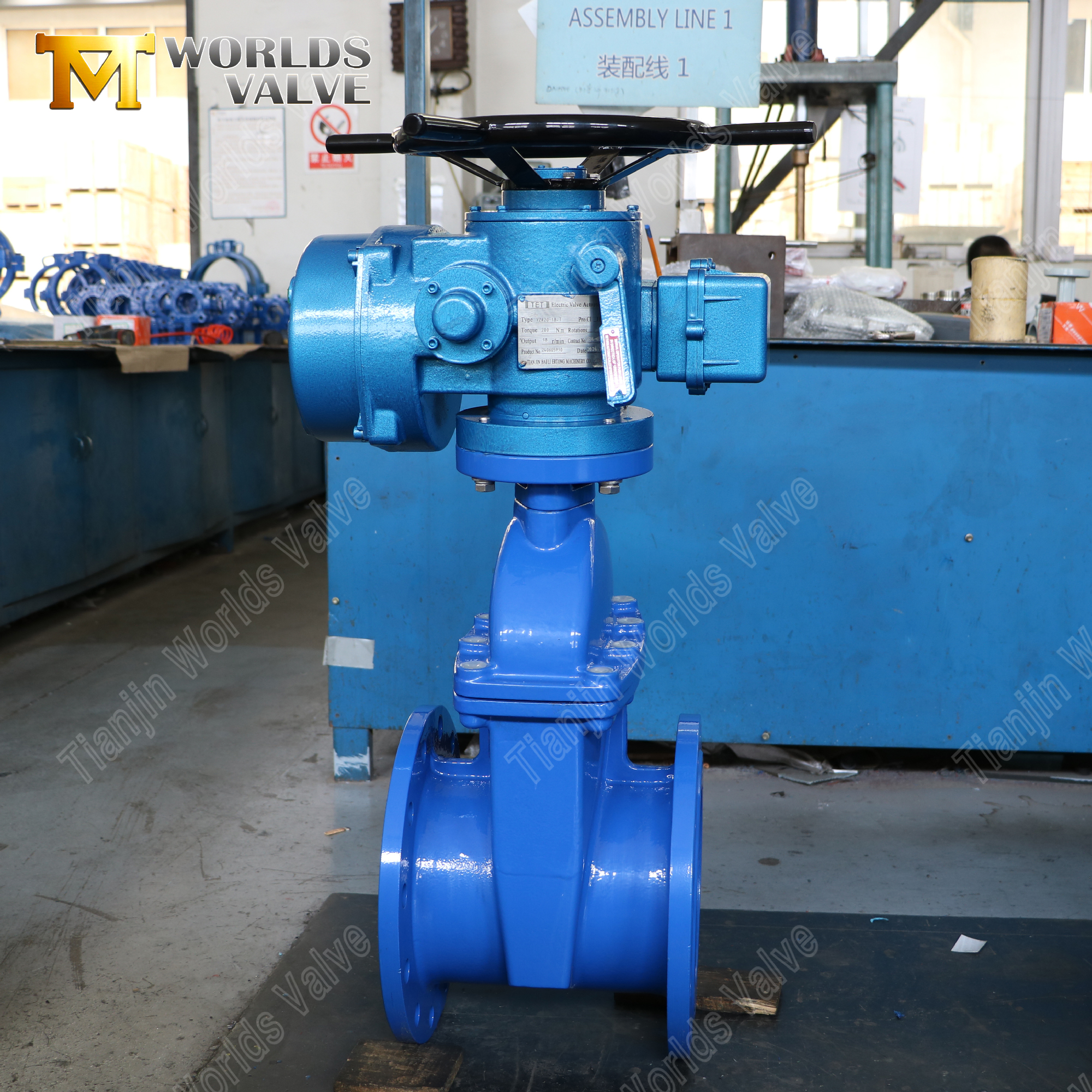

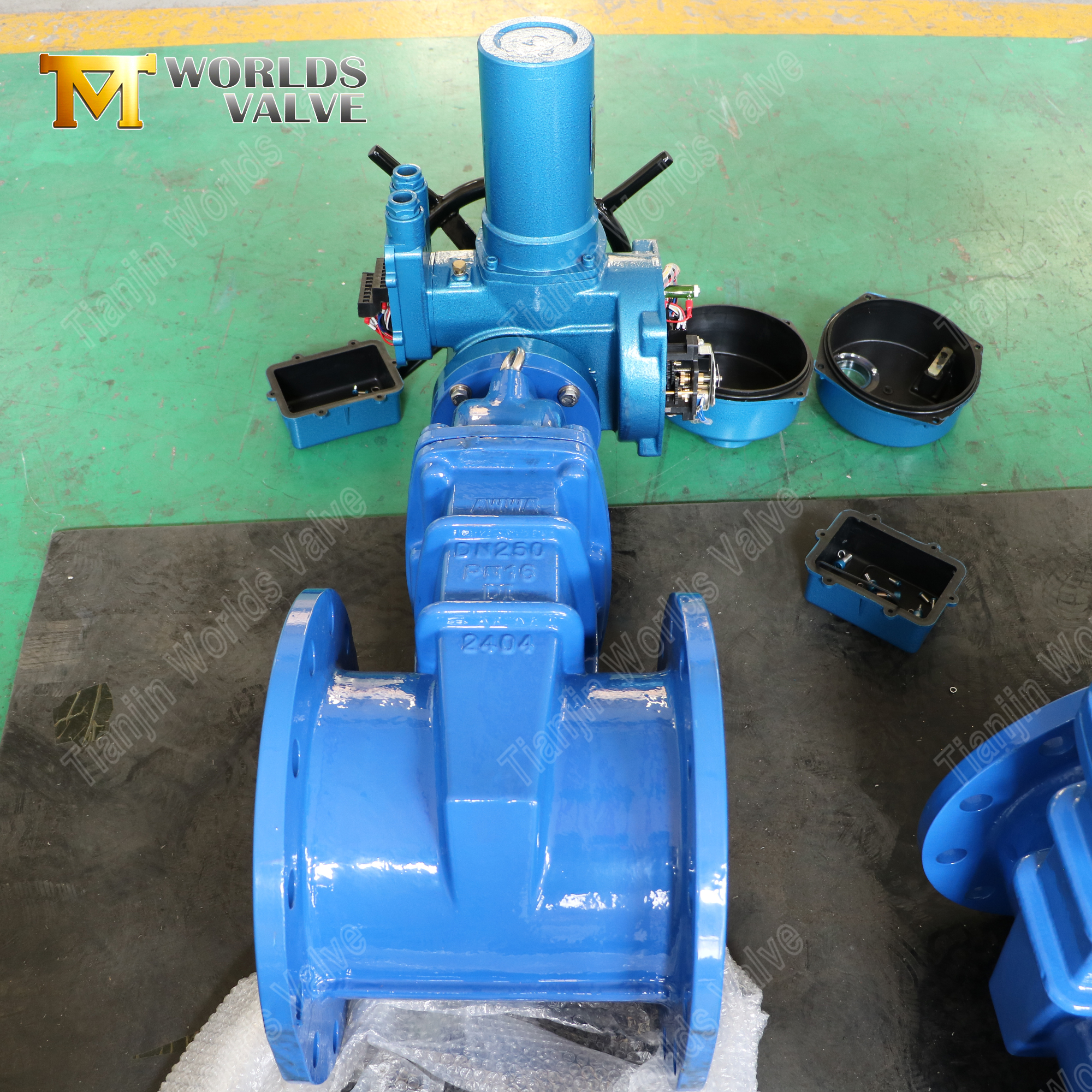

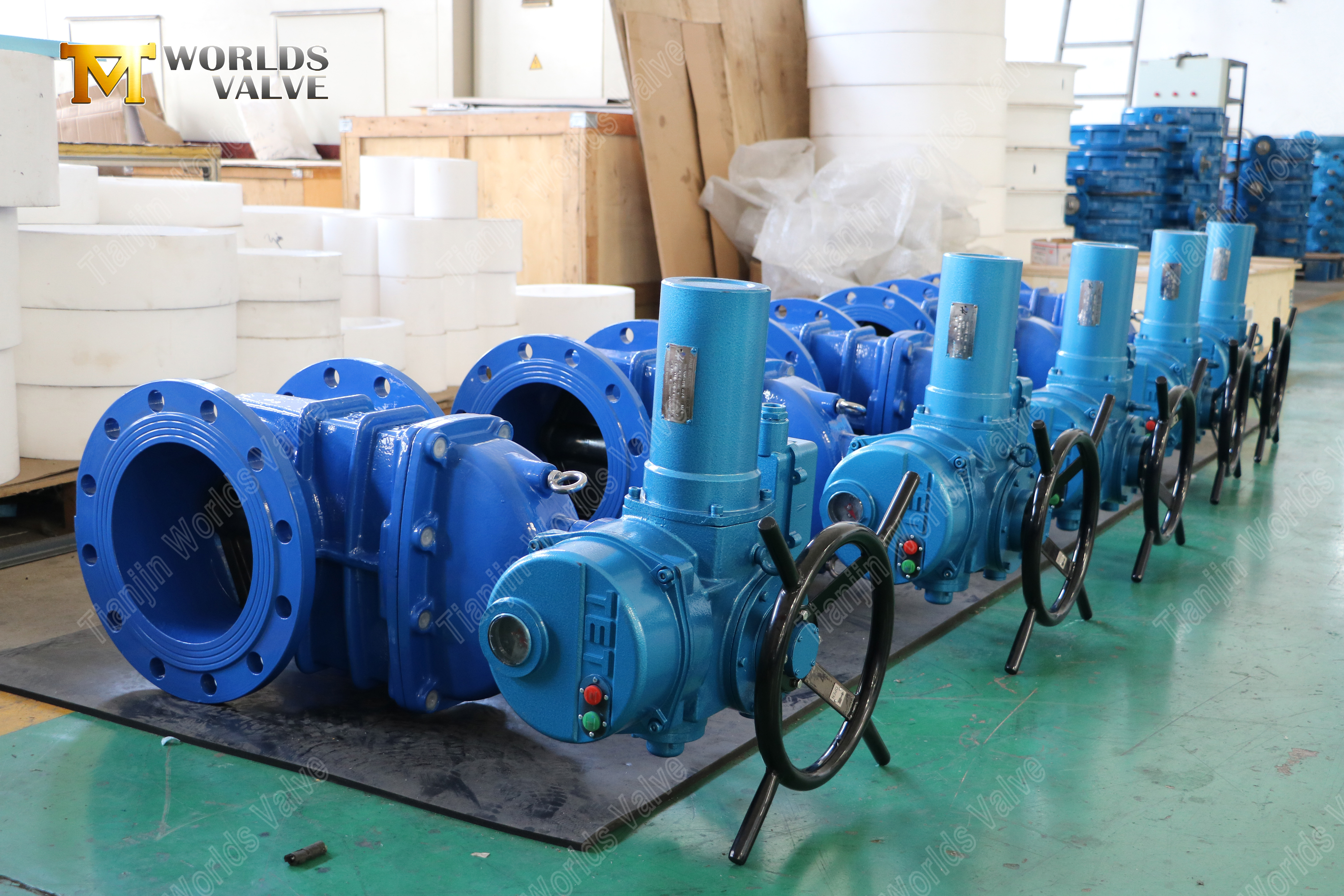

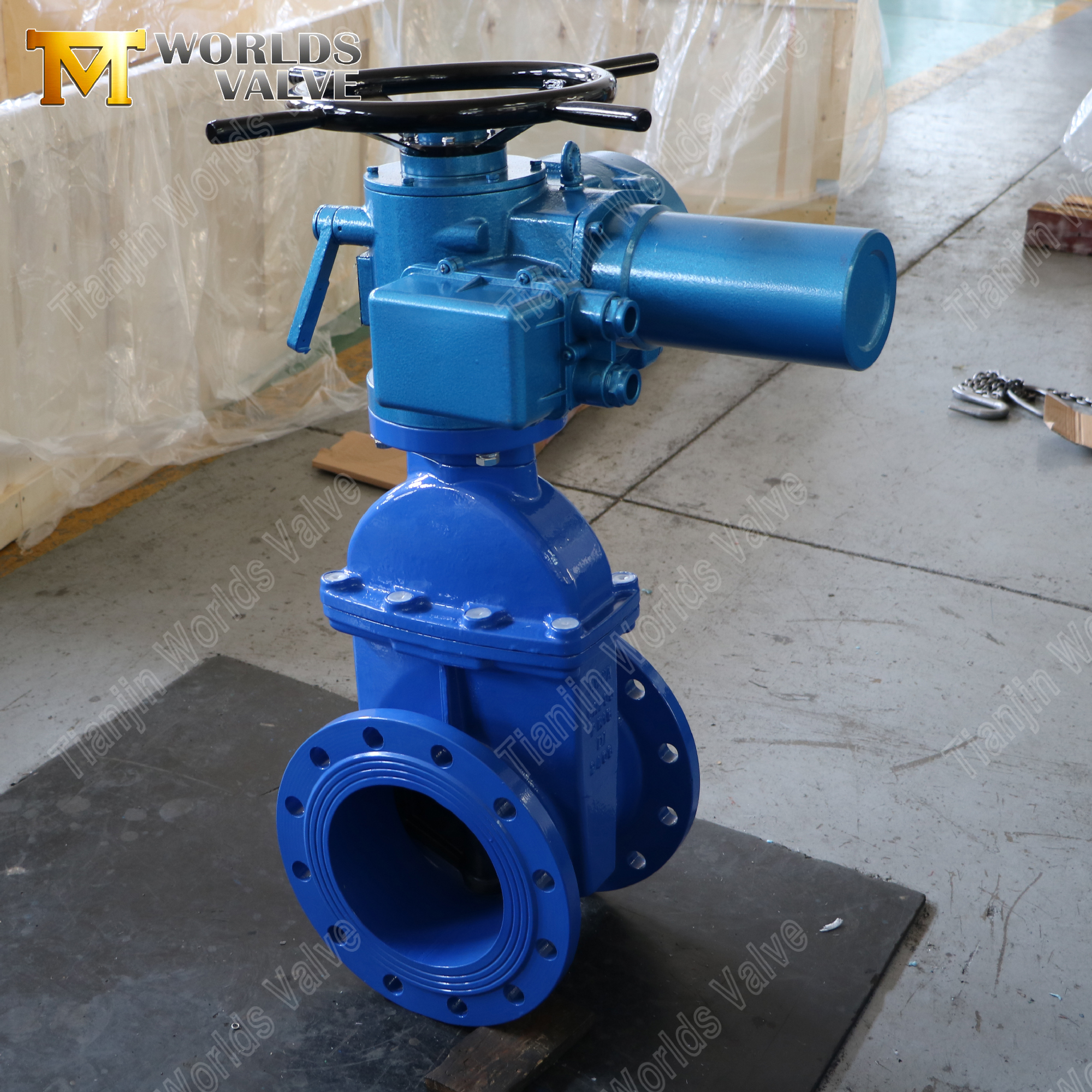

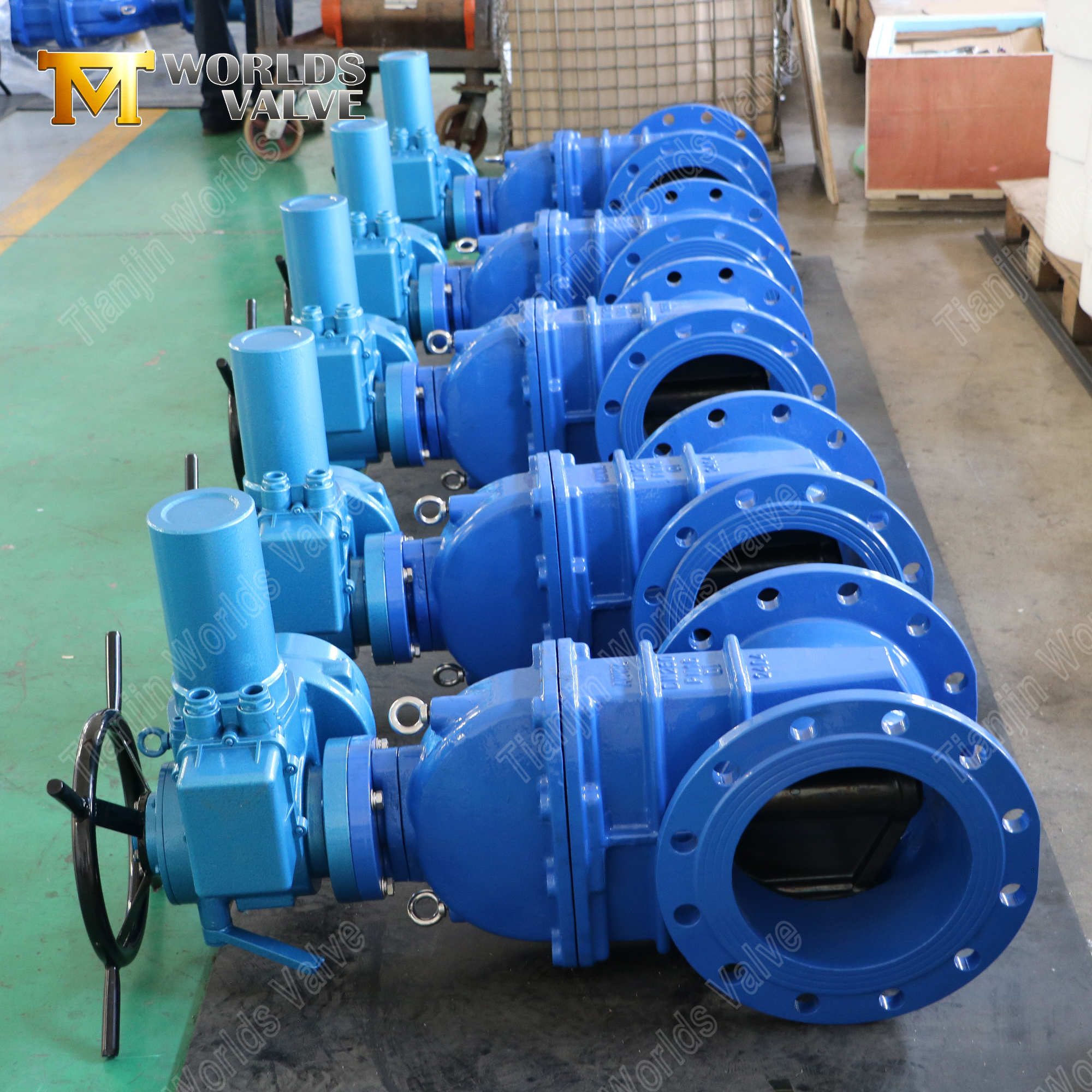

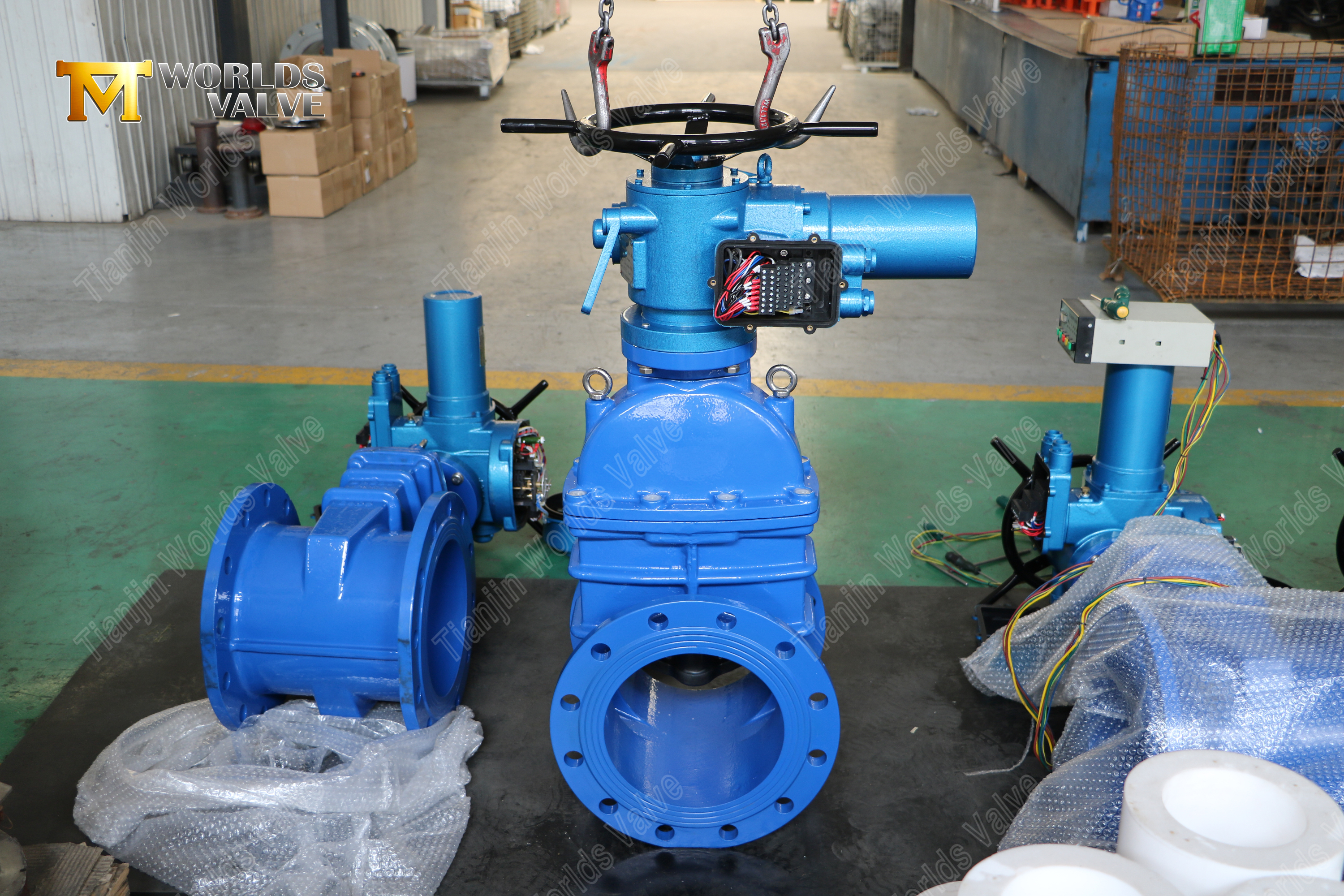

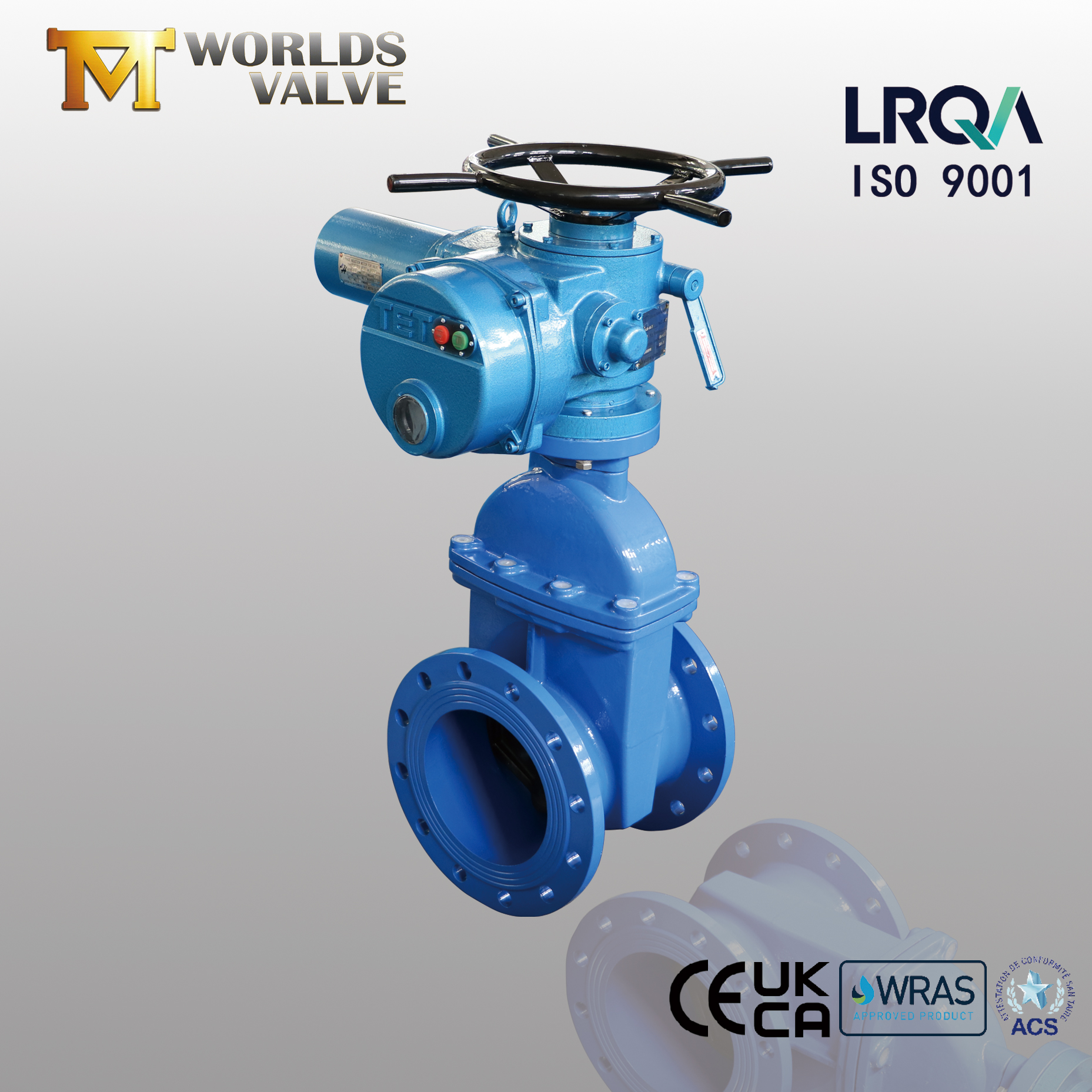

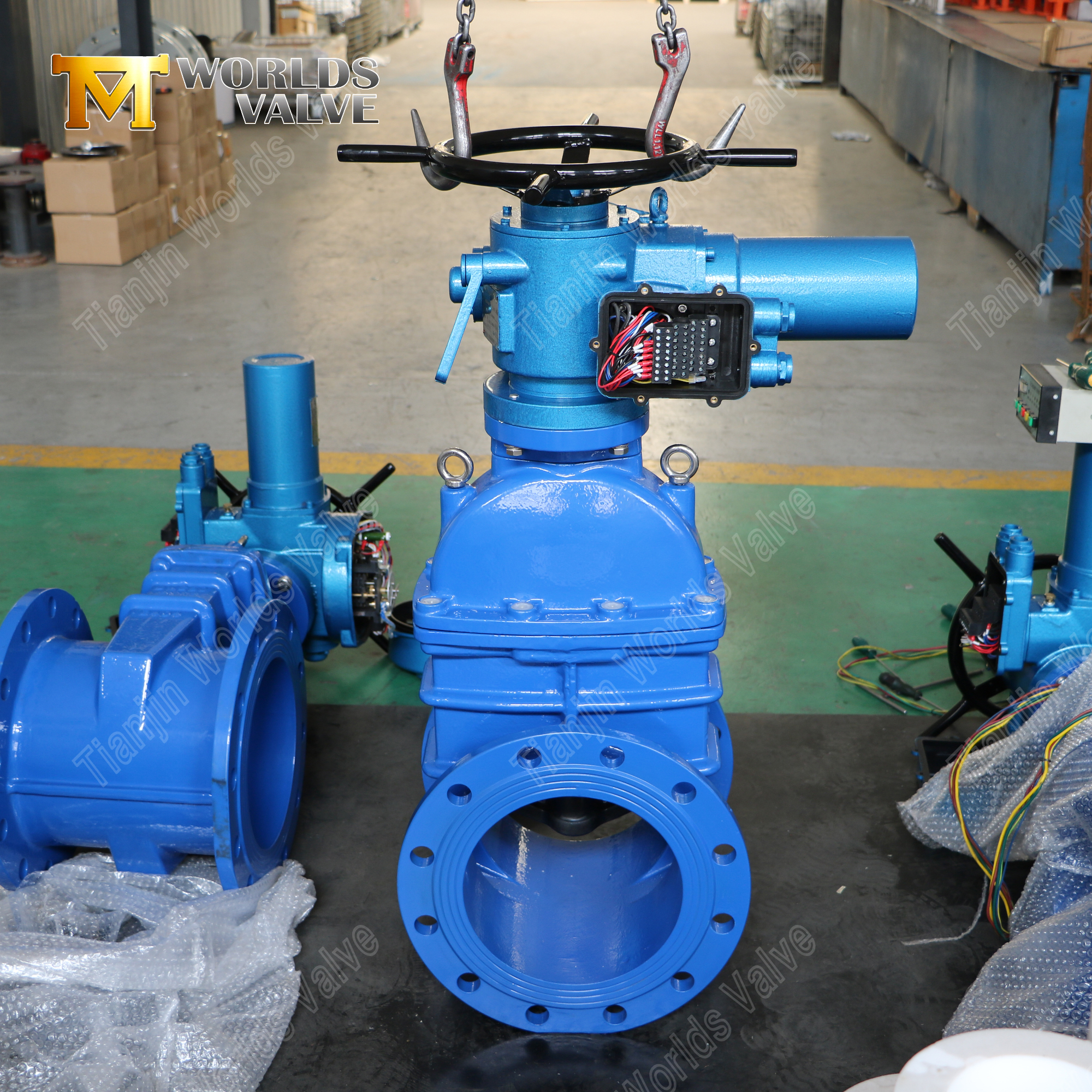

صمام بوابة جذعي غير صاعد للمحرك الكهربائي مزود بعجلة يدوية | عوالم صمام OEM
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
RGV01-TF010203--دليل التشغيل والصيانة تحميل
1. وضع التشغيل المزدوج لموثوقية آمنة من الفشل
التحكم الكهربائي: مجهزة بمحرك كهربائي عالي الأداء يتيح التشغيل عن بعد/المركزي بلمسة واحدة. يتكامل بسهولة مع أنظمة SCADA أو DCS للتحكم في التشغيل/الإيقاف أو التعديل، مما يعزز بشكل كبير أتمتة العمليات وكفاءتها.
التجاوز اليدوي: تسمح العجلة اليدوية المدمجة الموجودة على المشغل بالتبديل الفوري إلى التشغيل اليدوي المحلي أثناء انقطاع التيار الكهربائي أو الصيانة أو حالات الطوارئ، مما يضمن سلامة النظام واستمراريته - وهو ضمان أمان مزدوج حقيقي.
2. تصميم جذعي غير مرتفع من أجل الضغط والمتانة
يتميز بتصميم ساق غير مرتفع (NRS) حيث يدور الجذع دون أن يرتفع أثناء التشغيل. وهذا يحافظ على ثبات ارتفاع الصمام الإجمالي، مما يتطلب الحد الأدنى من مساحة التثبيت، مما يجعله مثاليًا لحفر الصمامات أو الأنابيب تحت الأرض أو المناطق كثيفة المعدات.
يتم دمج صامولة الجذع داخل البوابة ويتم حمايتها داخل جسم الصمام، مما يحميها من التآكل الخارجي والتلوث، مما يؤدي إلى تشغيل أكثر استقرارًا وعمر خدمة أطول.
3. إغلاق موثوق لصمام البوابة وتدفق دون عائق
يوفر تصميم البوابة مسار تدفق كامل أو منخفض التجويف، مما يوفر الحد الأدنى من مقاومة التدفق وانخفاض الضغط عند فتحها بالكامل، مما يعزز كفاءة الطاقة.
تحقق أسطح إغلاق البوابة والمقعد الأرضي الدقيق، إلى جانب الإسفين الصلب أو تصميم البوابة المرنة، إغلاقًا محكمًا ثنائي الاتجاه أو أحادي الاتجاه، مع تلبية معدلات التسرب لمعايير مثل ANSI/FCI 70-2 أو تجاوزها.

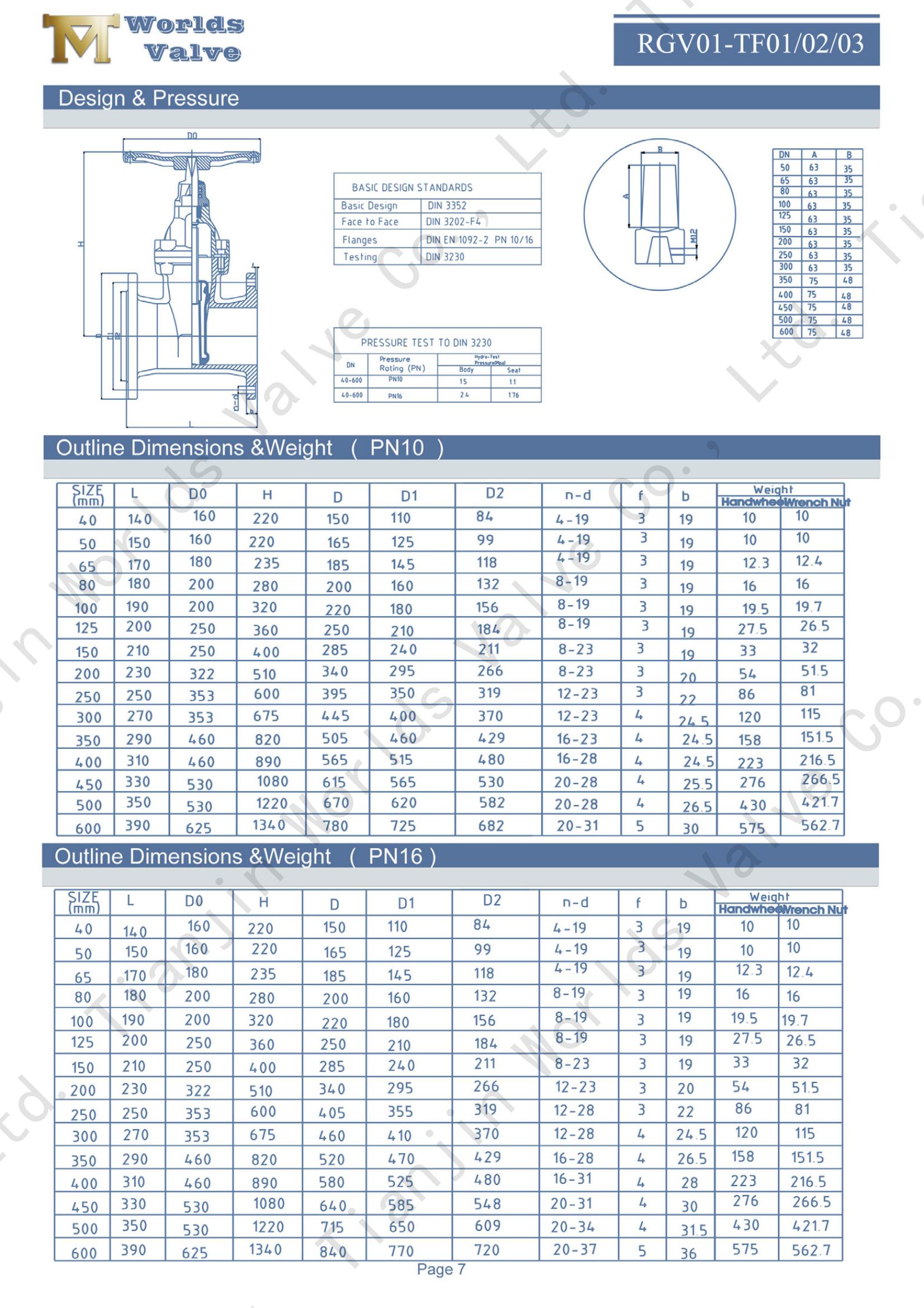

الوصف التفصيلي: | |
سلسلة | صمام البوابة الجذعية غير الصاعد |
الحجم | DN40-DN600 |
معيار التصميم: | GB/T 12232-2005 DIN3352، EN593، MSS SP-67 |
معيار الضغط: | جيجابايت/ت 13927-1992، API598 |
وجها لوجه: | DIN3202 F4، F5، BS5163، أووا C509 |
معيار شفة: | DIN2532/DIN2533/ASME/ANSI B16.5&B16.47/ASME B16.42/AWWA C207/ISO7005/DIN28533/DIN EN1092/DIN2501/JIS B 2220 |
الجسم: | سي آي / دي / دبليو سي بي / ألب / CF8 / CF8M |
القرص: | DI/ALB/قرص مبطن بالمطاط/1.2501/1.4529/CF8/Hastelloy Alloy/Monel |
الجذعية: | SS416/SS304/SS431/17-4PH |
المقعد: | NBR / Hypalon / EPDM / النيوبرين / NR / EPDM المقاوم للاهتراء / السيليكون / EPDM المقاوم للحرارة / EPDM الأبيض |
درجة الحرارة المناسبة: | -20 درجة مئوية ~ 120 درجة مئوية |
متوسط: | ماء اللحم، مياه الصرف الصحي، مياه البحر، الهواء، البخار، الغذاء، الدواء، الزيوت، القلويات، الملح الخ. |
يتم تصنيع الهياكل من الفولاذ المصبوب الممتاز، أو الفولاذ المقاوم للصدأ، أو الحديد المرن، ويتم اختيارها بناءً على خصائص الوسائط لضمان السلامة الهيكلية ومقاومة التآكل.
يمكن إقران المحركات الكهربائية بعلامات تجارية مشهورة عالميًا أو بنماذجنا المعتمدة فعالة من حيث التكلفة، والتي توفر الفولتية المتعددة، وتصنيفات حماية الدخول (IP67/IP68)، وخيارات مقاومة للانفجار (Ex d/Ex e).
باعتبارنا شريكًا محترفًا في تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، يمكننا تخصيص مواد الصمامات، وتقييمات الضغط، والوصلات النهائية (ذات الحواف، والملولبة، وما إلى ذلك)، ومواصفات المشغل، وإشارات التحكم وفقًا لمتطلباتك.
المياه البلدية: العزل الرئيسي لخطوط الأنابيب في محطات معالجة المياه ومحطات الضخ.
صناعة الطاقة: أنظمة إمدادات المياه والصرف الصحي ومياه التبريد في محطات الطاقة والمرافق البتروكيماوية.
خدمات البناء: خطوط الإمداد الرئيسية وتصريف مضخات الحريق في المباني الكبيرة.
العمليات الصناعية: تتطلب خطوط الأنابيب المعالجة الإغلاق عن بعد، كما هو الحال في معالجة مياه الصرف الصحي والتعدين.
تلتزم شركة Tianjin Worlds Valve Co., Ltd. بتزويد العملاء بحلول الصمامات المتقدمة تقنيًا والموثوقة والموجهة نحو الخدمة. يعد صمام البوابة الجذعية غير الصاعد المزود بمحرك كهربائي وعجلة يدوية هو الخيار الأمثل لتحقيق تحكم آمن وفعال وآلي في السوائل. اتصل بنا اليوم للحصول على المواصفات الفنية التفصيلية أو لمناقشة إمكانيات التخصيص.
