RGV01-TF01/02/03
OEM
| الكمية: | |
|---|---|

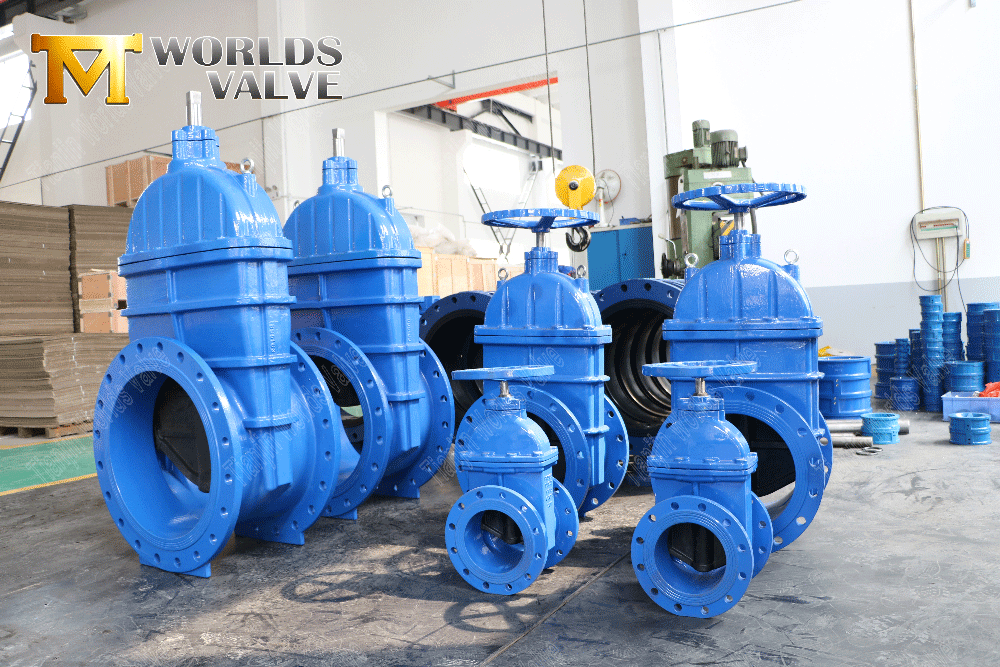

صمام البوابة مع إسفين مطاطي NBR/EPDM يستخدم على نطاق واسع في إمدادات المياه والصرف الصحي ، الطاقة المائية أو الطاقة الحرارية ، مشروع البناء وكذلك نظام المياه الصناعية ، مثل الصلب والبتروكيماويات.
1. المعدات المستخدمة في قطع متوسط في خط الأنابيب.
2. suitalbe لعجلة اليد ، مشغلي التروس أو المحركات الكهربائية.
| وصف مفصل: | |
| مسلسل | صمام بوابة الجذعية غير المرتفع/الجذعية الصاعدة |
| مقاس: | DN40-DN1200 |
| معيار التصميم: | GB/T 12232-2005 DIN3352 ، EN593 ، MSS SP-67 |
| معيار الضغط: | GB/T 13927-1992 ، API598 |
| وجها لوجه: | DIN3202 F4 ، F5 ، BS5163 |
| معيار الحافة: | DIN2532 ، DIN2533 |
| جسم: | CI/DI/WCB/ALB/CF8/CF8M |
| القرص: | DI/ALB/DISC المبطنة بالمطاط/1.2501/1.4529/CF8/Hastelloy سبيكة/مونيل |
| ينبع: | SS416/SS304/SS431/17-4PH |
| مقعد: | NBR/Hypalon/EPDM/Neoprene/NR/EPDM المقاومة للارتداء/السيليكون/مقاومة الحرارة EPDM/EPDM/EPDM (/PTFE |
| درجة حرارة مناسبة: | -10 ~ 90 |
| واسطة: | المياه الجسدية ، مياه الصرف الصحي ، مياه البحر ، الهواء ، البخار ، الطعام ، الطب ، الزيوت ، القلويات ، الملح ، إلخ. |
معيار:
التصميم القياسي يتوافق مع: MSS SP-67 ، API609 ، EN593
تتوافق شفة الاتصال مع: DIN PN10/16/25 ، ANSI B16.1 ، BS4504 ، ISO PN10/16 ،
JIS B2212/2213 ، BS 10 الجدول D ، BS 10 الجدول هـ
تتوافق الحافة العلوية مع: ISO 5211
وجهاً لوجه يتوافق مع: API609 ، ISO5752 Series 20 ، BS5155
اختبار قياسي يتوافق مع: API598
أحرف التصميم:
1. المعدات المستخدمة في قطع متوسط في خط الأنابيب.
2. مناسبة لعجلة اليد أو مشغلي التروس أو المشغلات الكهربائية.
أداء:
القطر الاسمي: DN40-DN1200
الضغط الاسمي PN (MPA):
1.0 ، 1.6 ، 2.0 ، 2.5
اختبار ضغط (الماء) PS (MPA)
مقعد الجسم: ضغط 1.5 مرة
اختبار المقعد: 1.1 مرة من الضغط مصنفة
