RGV01-TF010203
OEM|ODM
| الكمية: | |
|---|---|

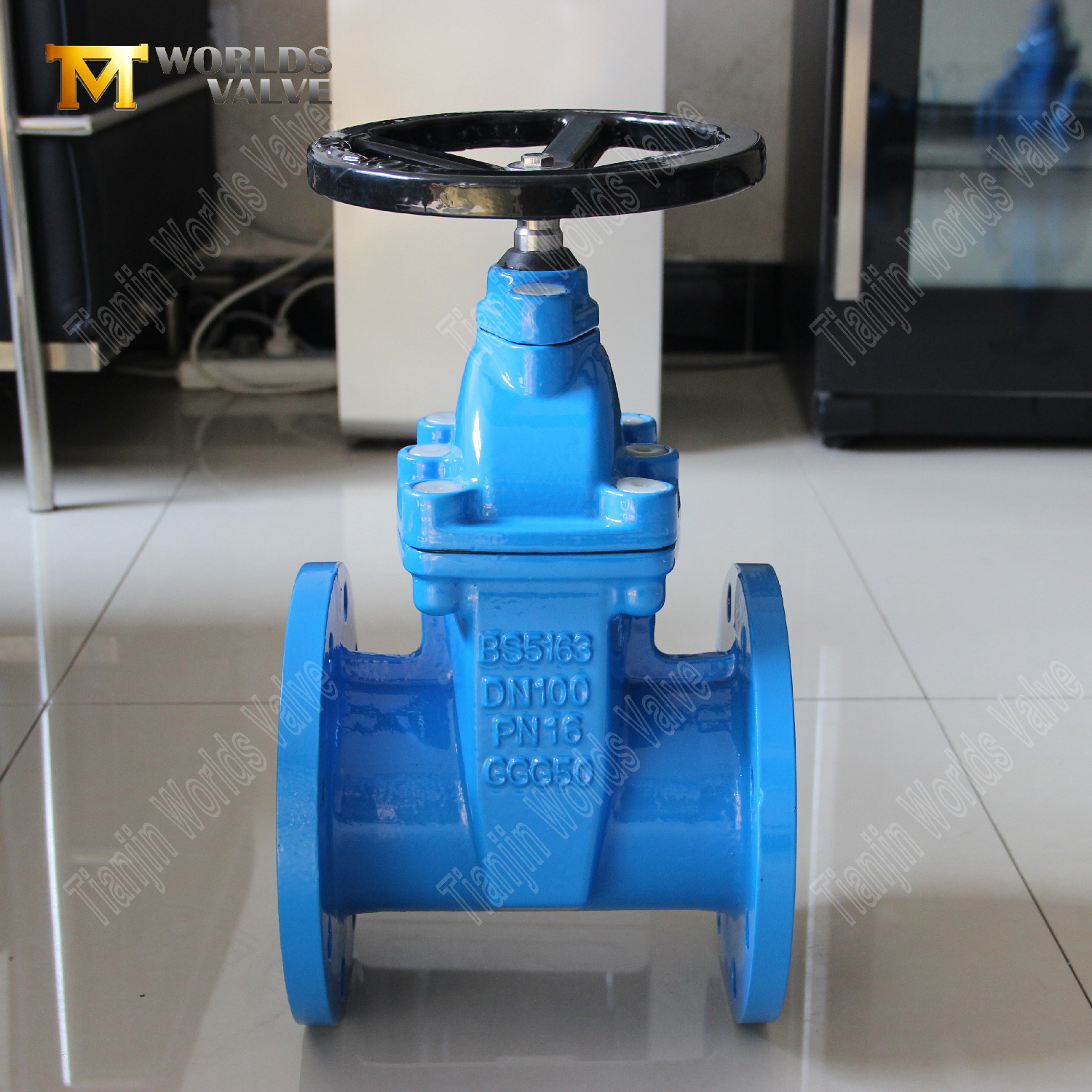

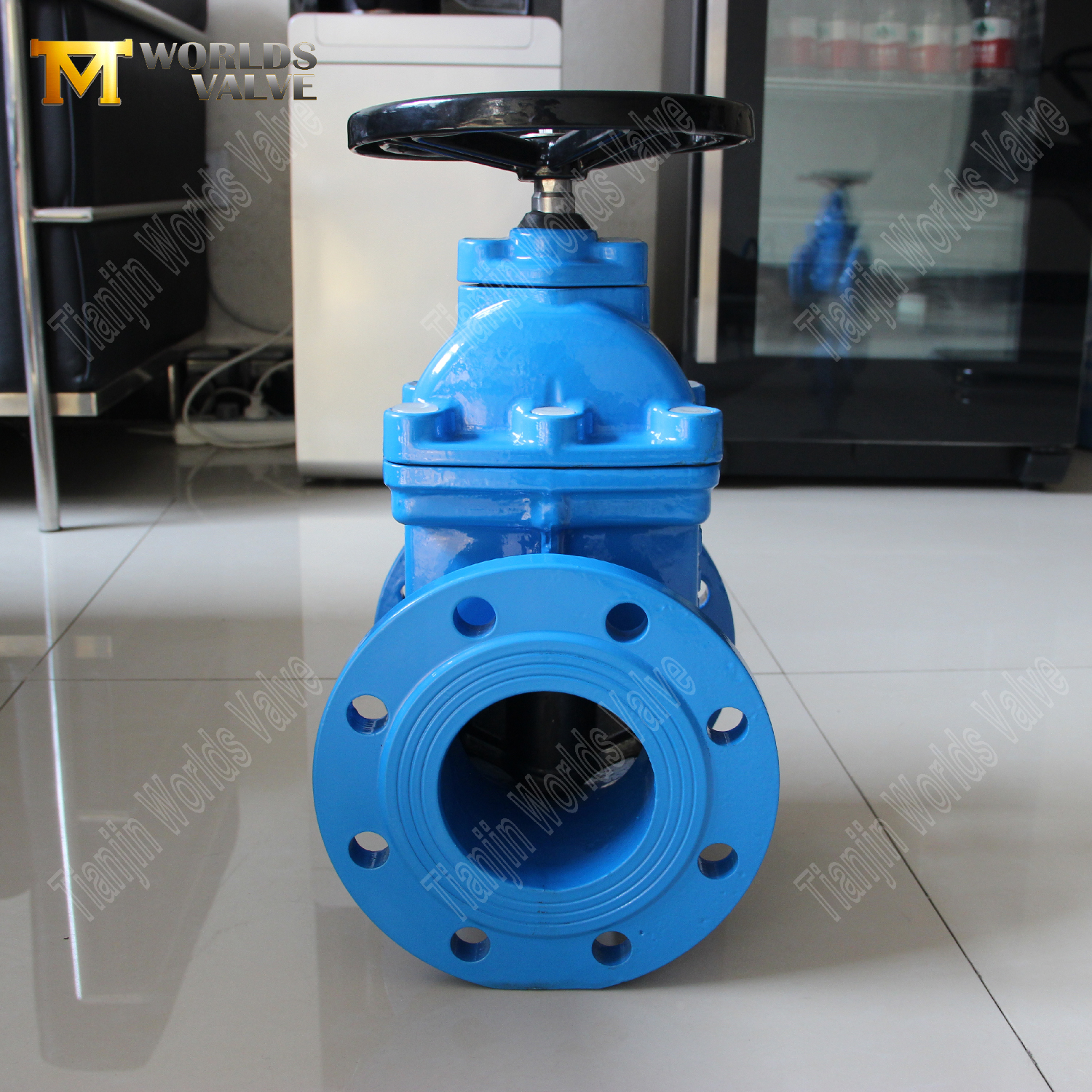

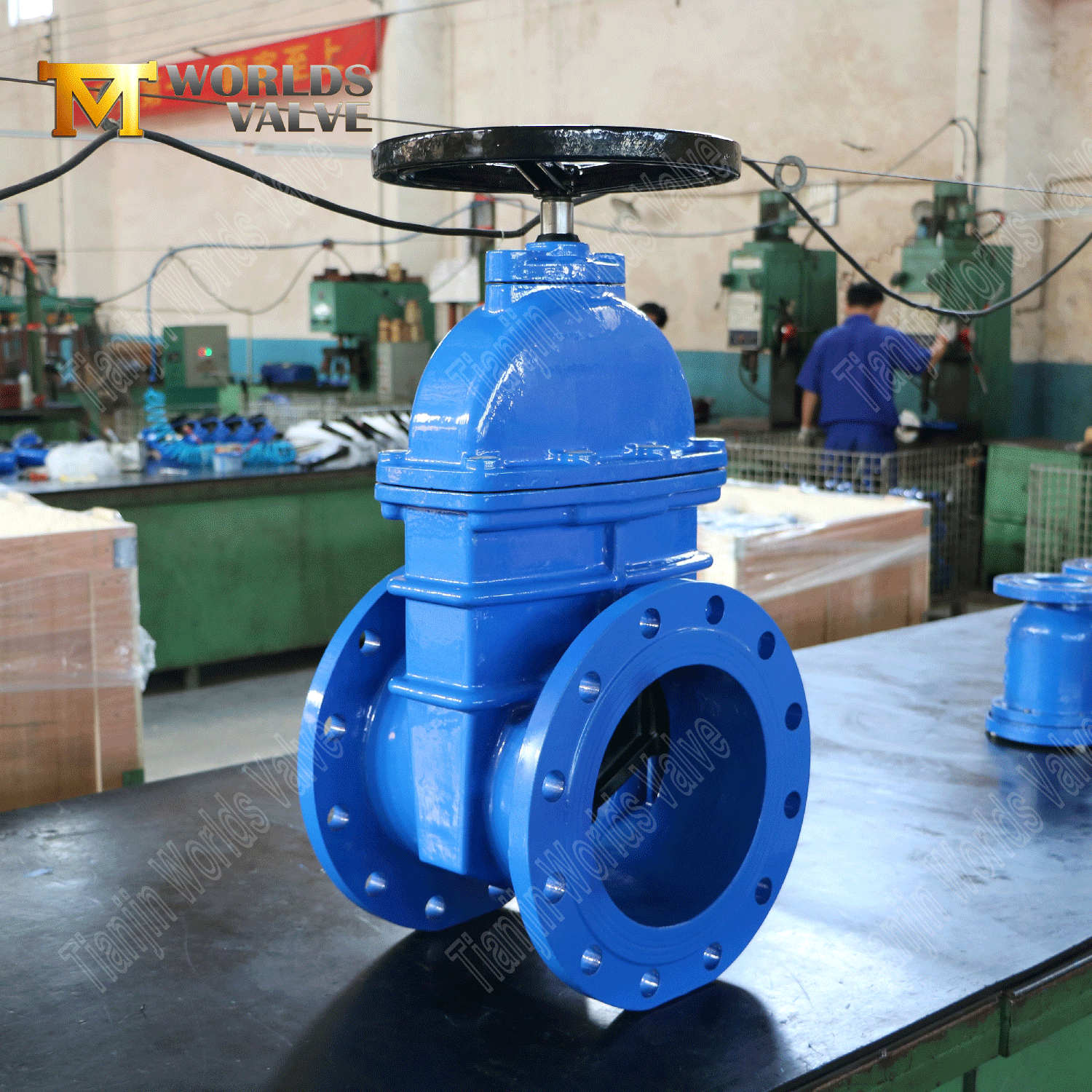

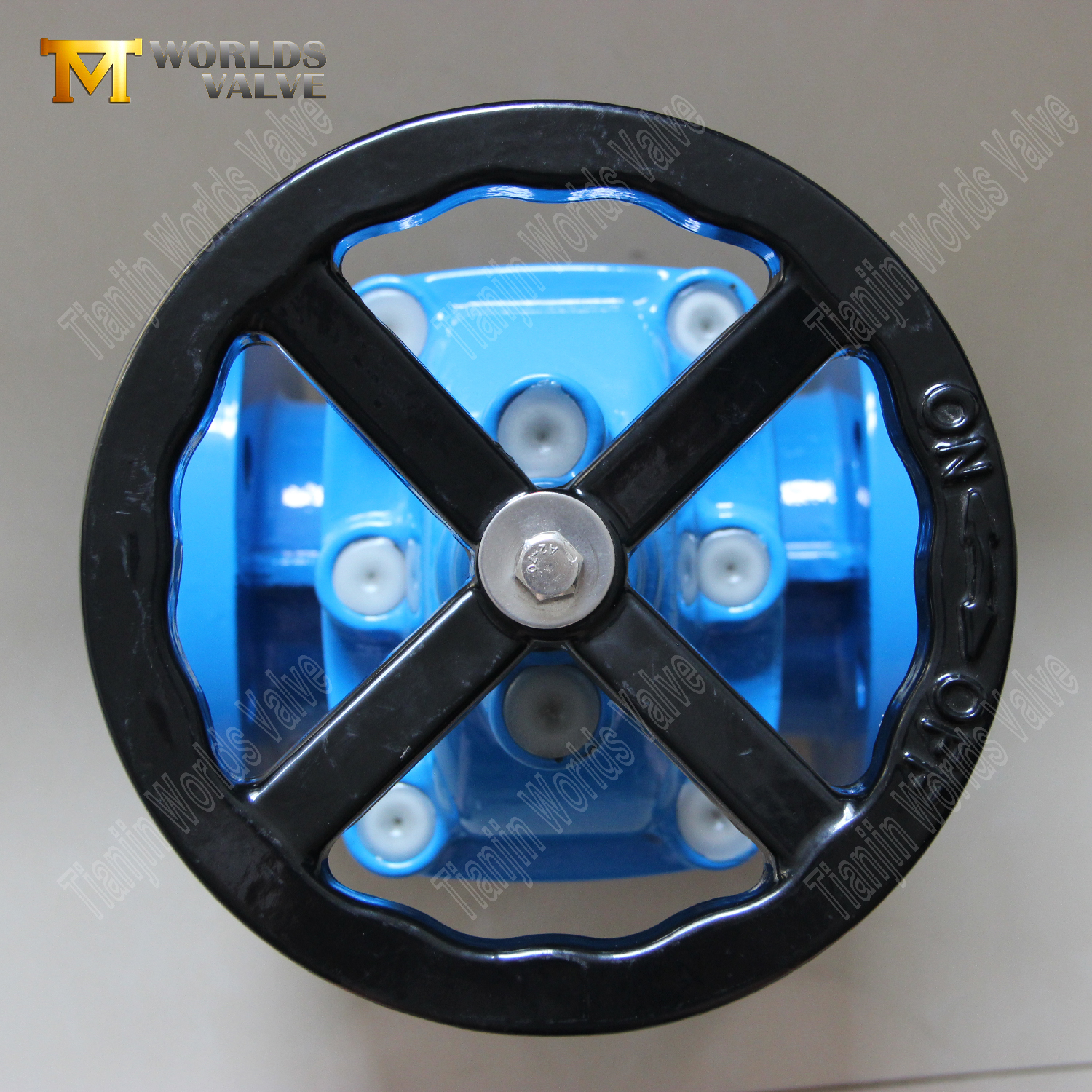

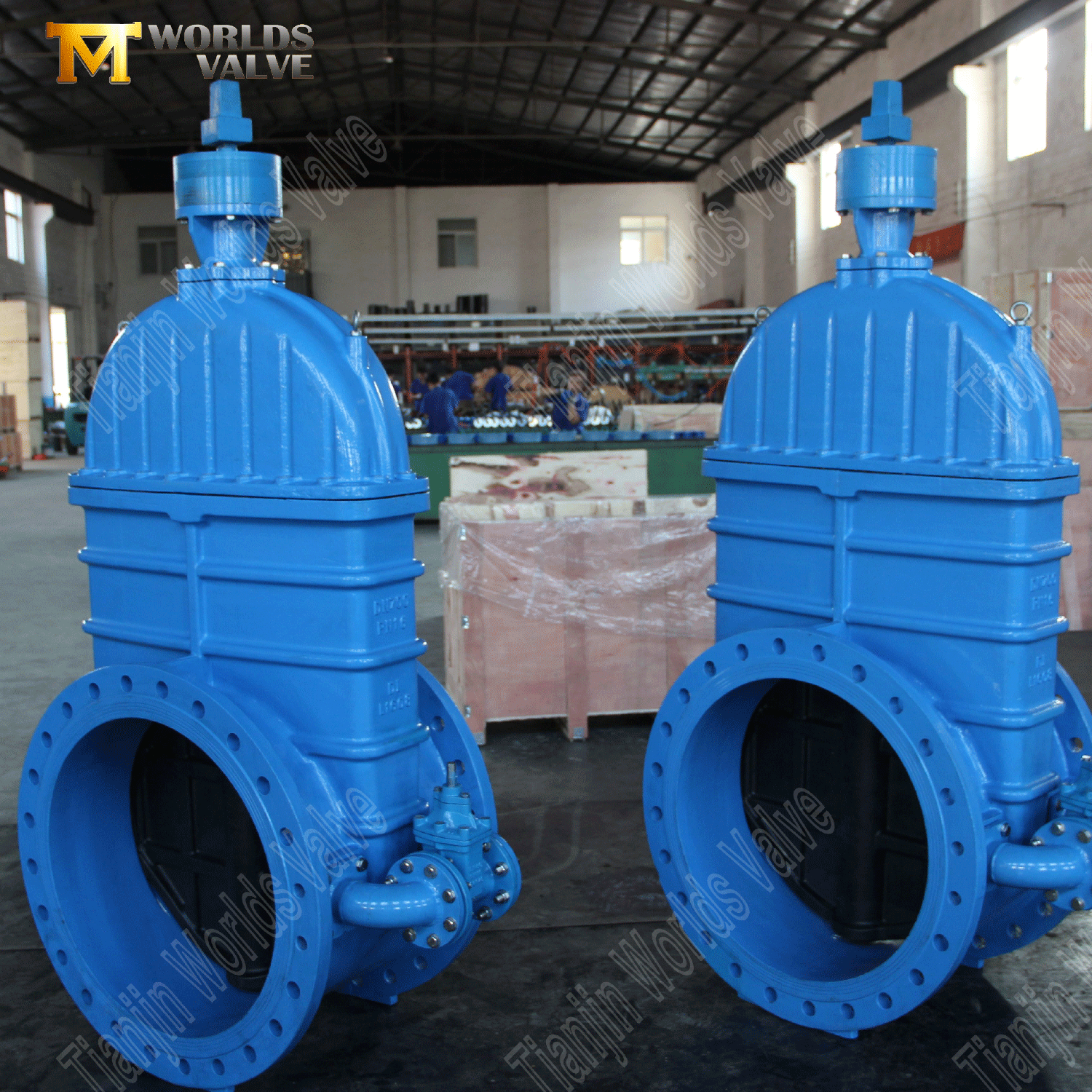

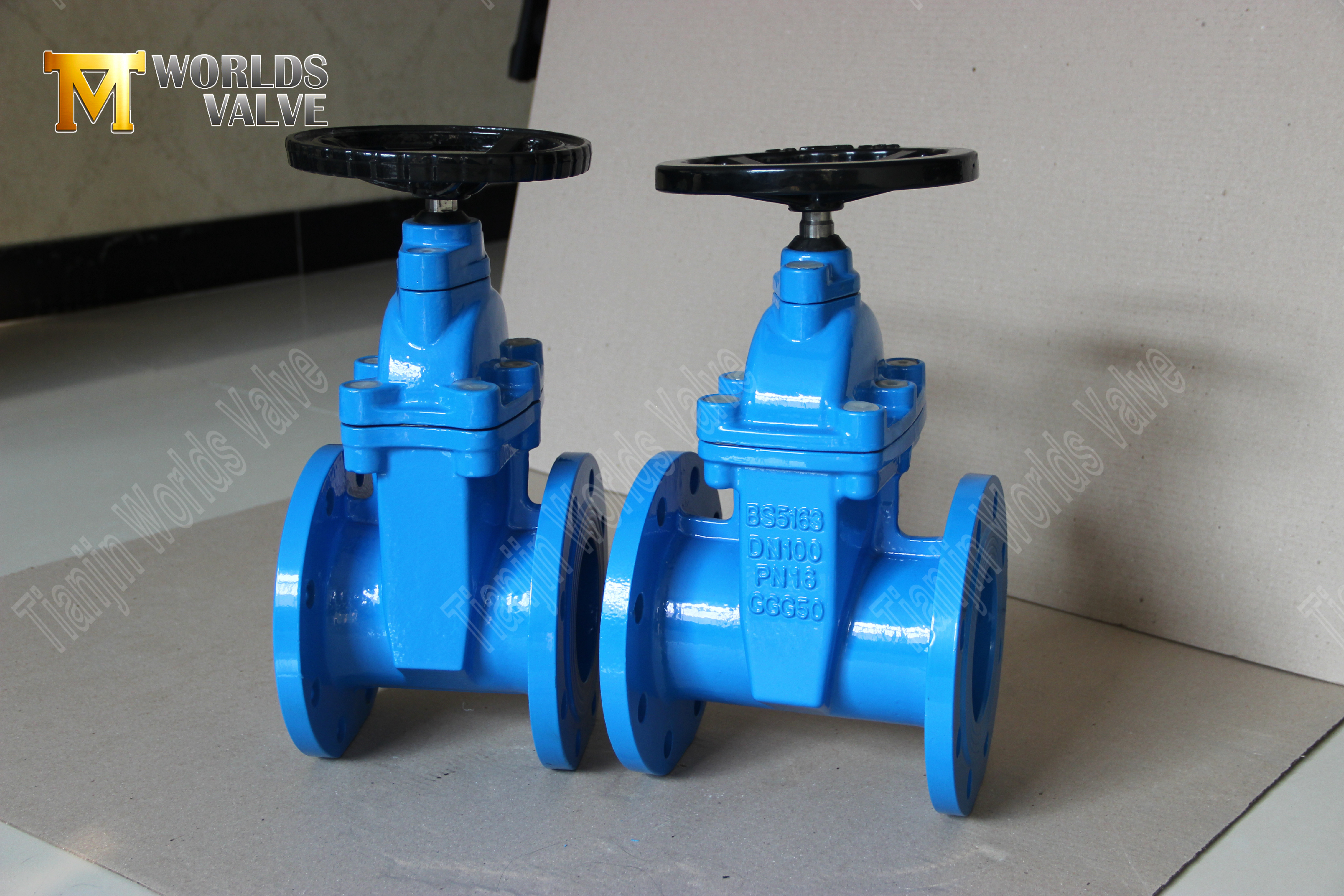

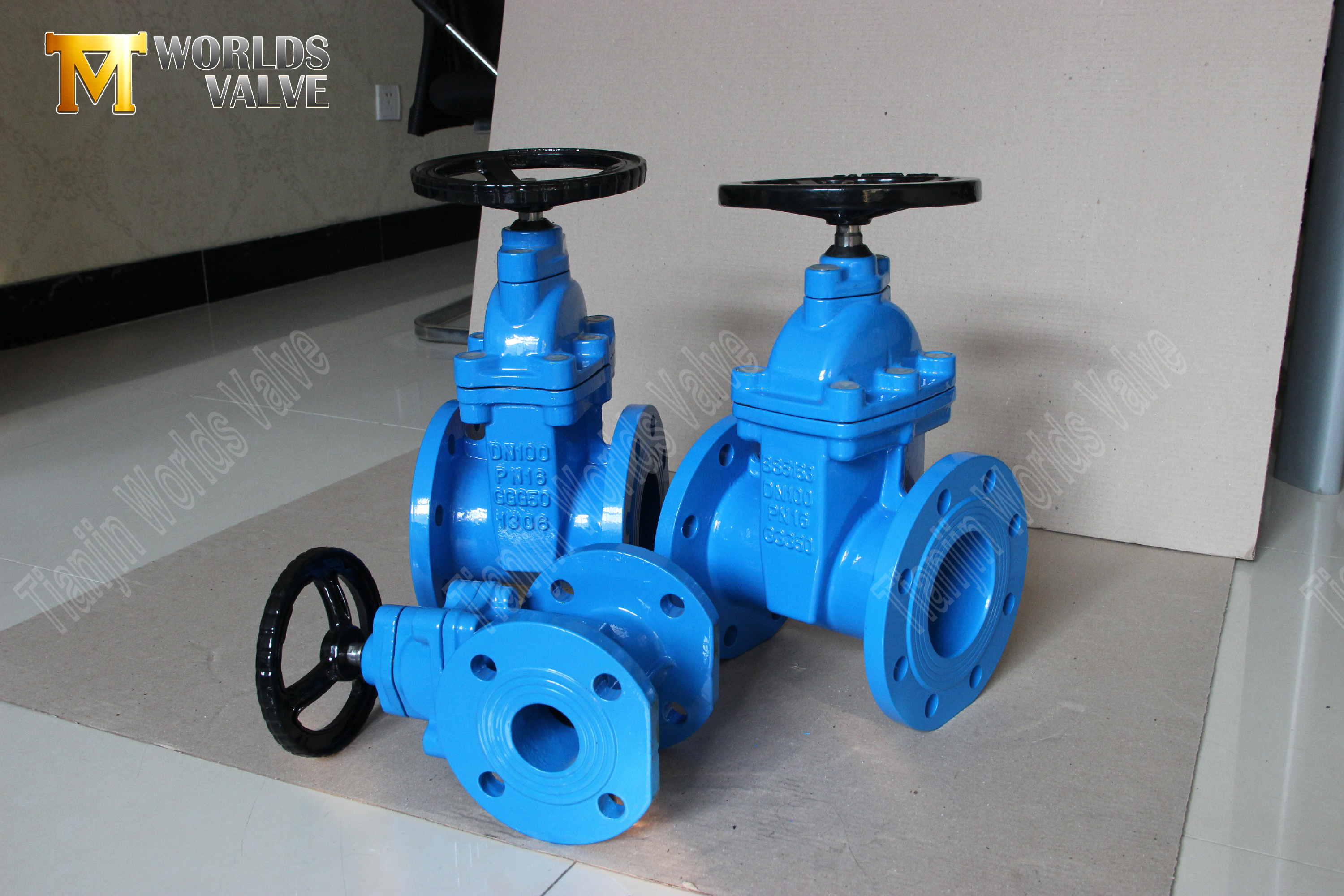

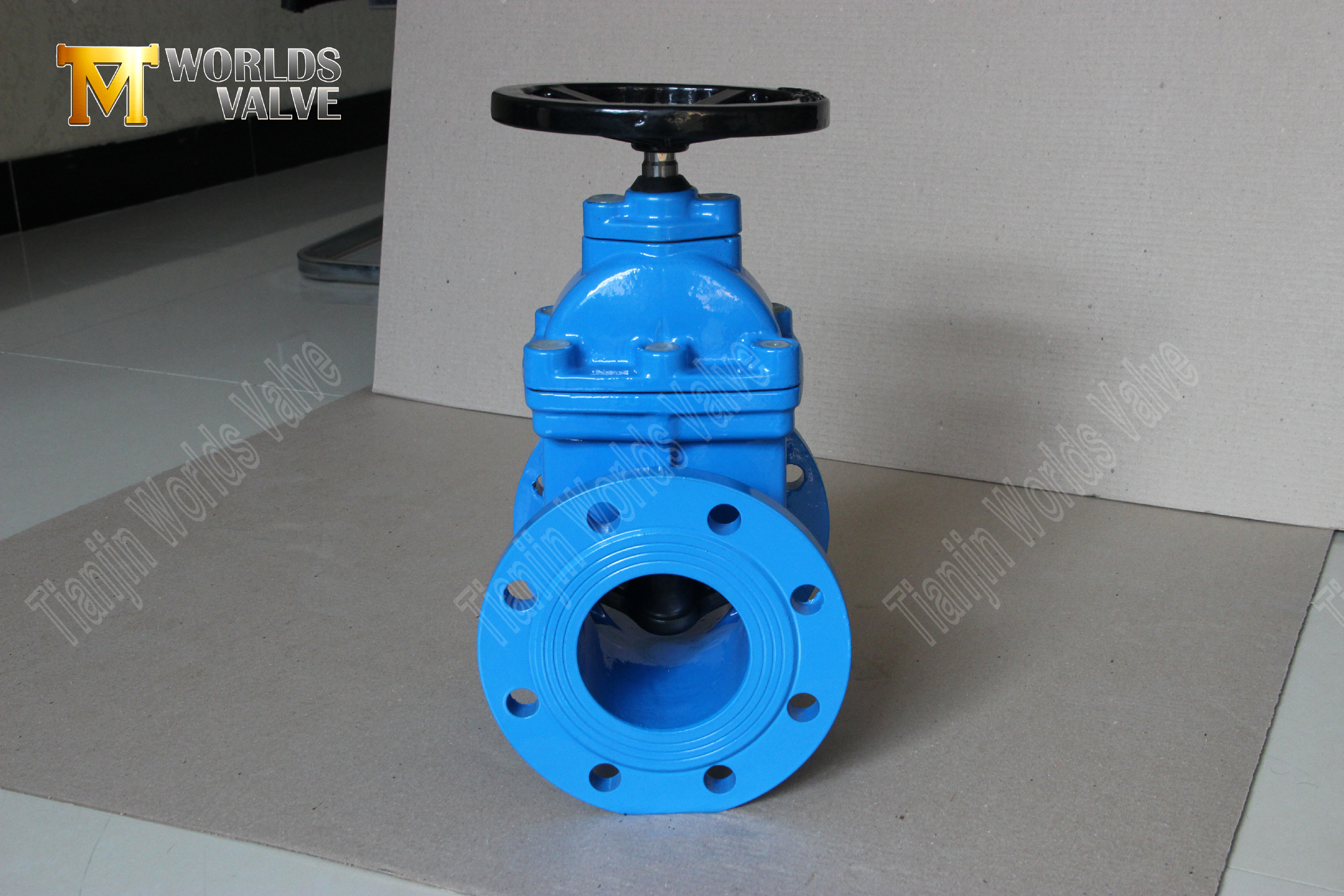

صمام بوابة الجذعية غير المرتفع | مورد صمام بوابة المقعد المرن
حلول متوافقة مع BS5163 للتطبيقات المقيدة بالمساحة والدورة العالية
RGV01-TF010203 --- دليل التشغيل والصيانة تحميل
1. لتوفير مساحة غير متزايدة
يدور STEM داخليًا بدون حركة رأسية ، مما يقلل من ارتفاع التثبيت بنسبة 40 ٪ مقابل التصميمات الجذعية الصاعدة-مثالية لغرف صمامات التخلص من الانفصال المنخفض أو الحفر تحت الأرض.
تحسين عزم الدوران: تقطع الخيوط شبه المنحرفة الدقيقة قوة التشغيل إلى -240 نانومتر ، مما يتيح التعامل مع المشغل الواحد حتى بأحجام DN300.

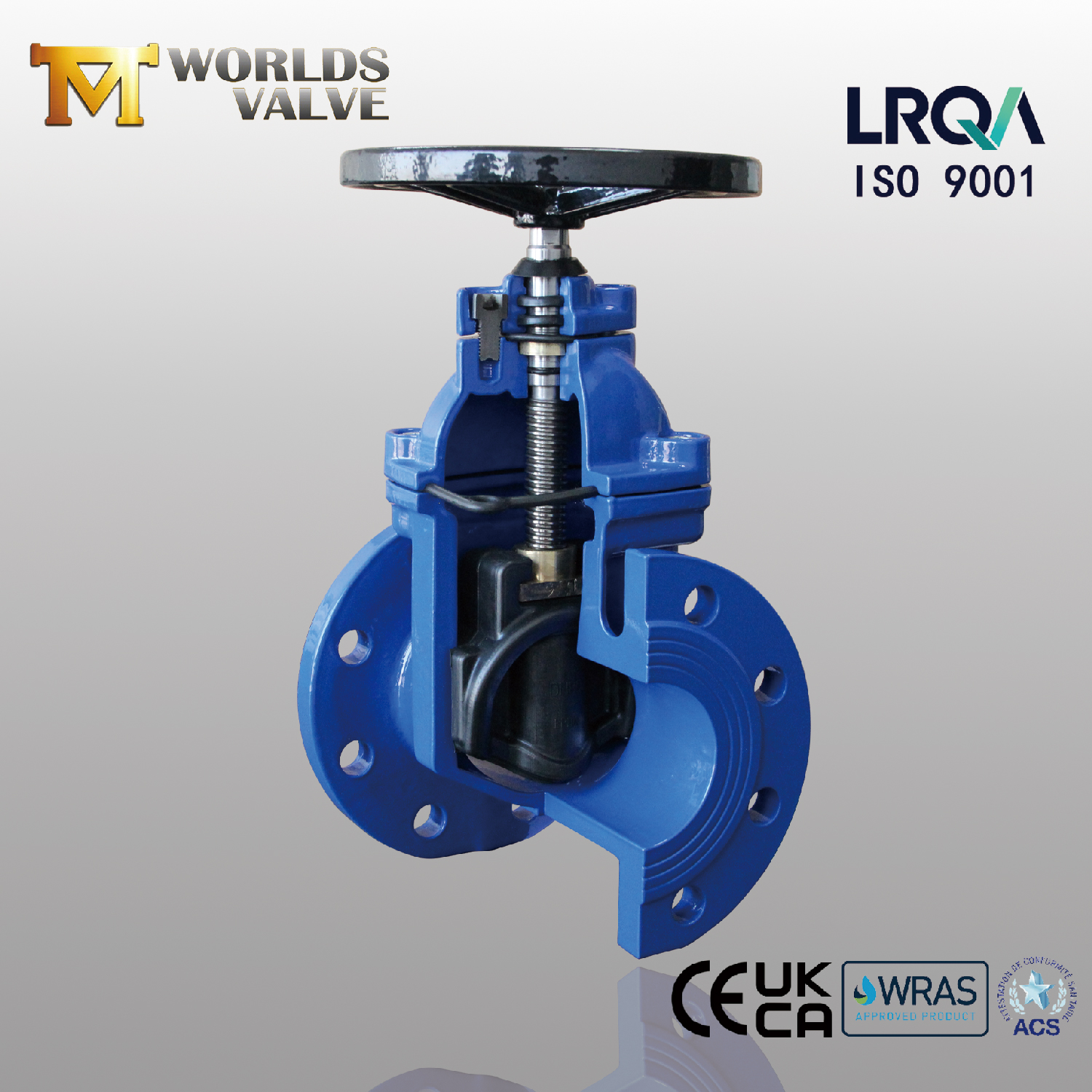

2. مقاعد مرنة مرنة الفقاعات
الضبط الإسفين المغطى الكامل (EPDM/NBR) ضد جسم الحديد الدكتايل لإغلاق تسرب الصفر.
تصميم مقاوم للتآكل: ربط الترابط من المطاط إلى المعدن يعزز أكثر من 50،000 دورة في الماء الرملي.
3. التآكل والدفاع الكيميائي
الجسم/إسفين: 250 ميكرومتر من طلاء الايبوكسي المربوط بالاندماج (RAL 5005 الأزرق) لمقاومة الكلور/الأشعة فوق البنفسجية.
ينبع: الفولاذ المقاوم للصدأ مع الغدة المعبأة PTFE ، مما يمنع دخول الحصى في مياه الصرف.
4. BS5163 الامتثال والشهادات العالمية
تم تصنيعها وفقًا لمعايير BS5163 ، مع شهادات إضافية: إدارة الجودة CE و ACS و WRAS و UKCA و ISO9001.
5. تكاليف دورة الحياة المنخفضة
البطانات الخالية من الصيانة: أدلة الجذعية RPTFE التي تُعزى ذاتيا تقضي على احتياجات التشحيم.

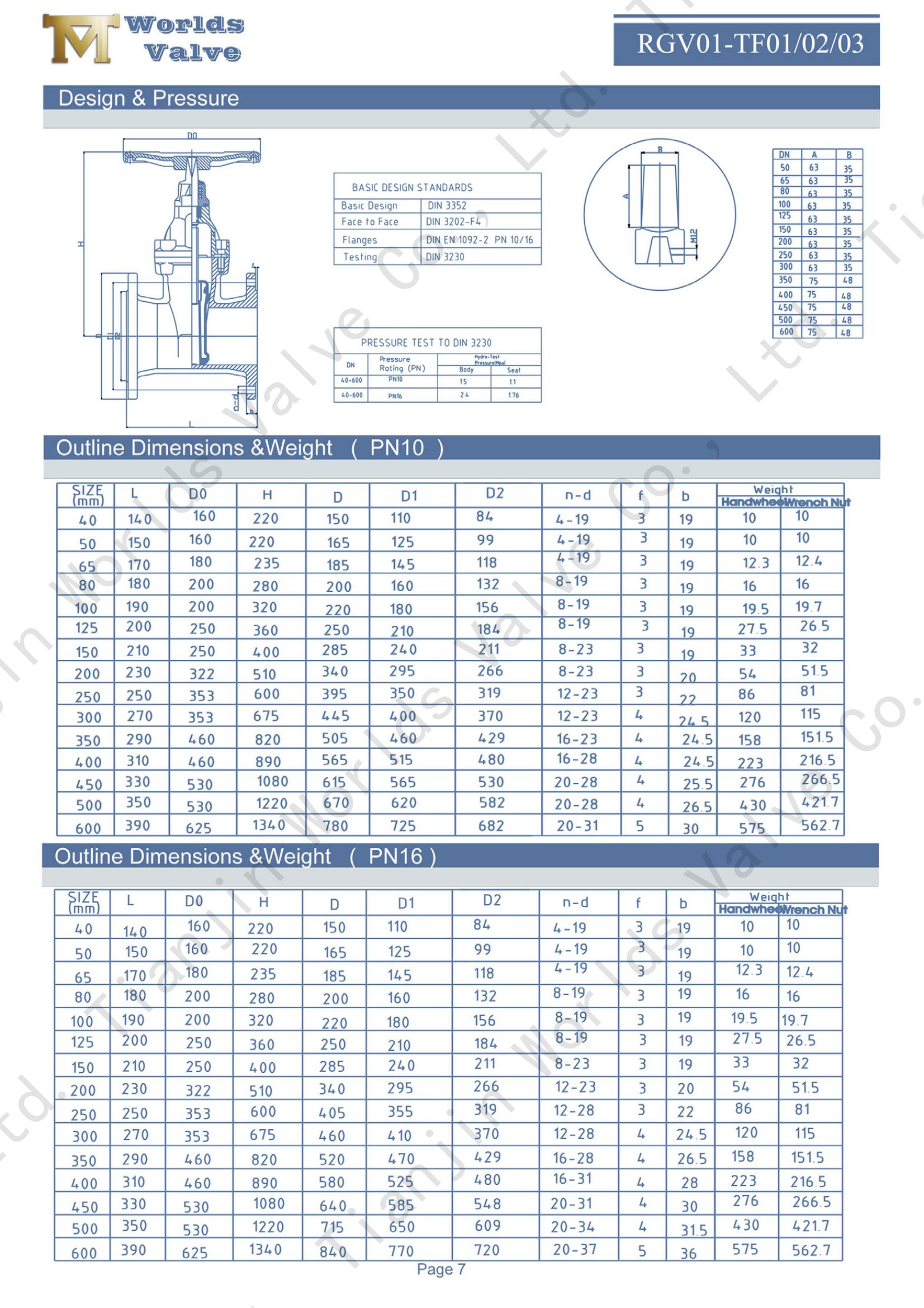

وصف مفصل: | |
مسلسل | صمام بوابة جالس غير مرن |
مقاس | DN40-DN600 |
معيار التصميم: | GB/T 12232-2005 DIN3352 ، EN593 ، MSS SP-67 |
معيار الضغط: | GB/T 13927-1992 ، API598 |
وجها لوجه: | DIN3202 F4 ، F5 ، BS5163 ، AWWA C509 |
معيار الحافة: | DIN2532/DIN2533/ASME/ANSI B16.5 و B16.47/ASME B16.42/AWWA C207/ISO7005/DIN28533/DIN EN1092/DIN2501/JIS B 2220 |
جسم: | CI/DI/WCB/ALB/CF8/CF8M |
القرص: | DI/ALB/DISC المبطنة بالمطاط/1.2501/1.4529/CF8/Hastelloy سبيكة/مونيل |
ينبع: | SS416/SS304/SS431/17-4PH |
مقعد: | NBR/Hypalon/EPDM/Neoprene/NR/EPDM المقاومة للارتداء/EPDM المقاومة للحرارة/EPDM الأبيض |
درجة حرارة مناسبة: | -20 ℃ ~ 120 ℃ |
واسطة: | المياه الجسدية ، مياه الصرف الصحي ، مياه البحر ، الهواء ، البخار ، الطعام ، الطب ، الزيوت ، القلويات ، الملح ، إلخ. |
شبكات المياه البلدية: صمامات عزل الخط الرئيسي في الغرف المدفونة (NSF 61 معتمد EPDM).
أنظمة الحماية من الحرائق: تحكم الرش في مرونة الحريق المعتمدة من FM/UL.
محطات رفع مياه الصرف الصحي: التشغيل المقاوم للحصباء في خطوط تصريف الحمأة/المضخة.
نباتات HVAC: تتناسب مع الغرف الميكانيكية مع خطوط البخار/المكثفات.
كمورد معتمد ، نقدم تخصيص OEM للمواد والطلاء والتشغيل لتلبية مواصفات المشروع العالمي. اتصل بنا اليوم للحصول على استشارة هندسية مجانية.
