CBF04-TA01U
OEM | ODM | WDS
| الكمية: | |
|---|---|

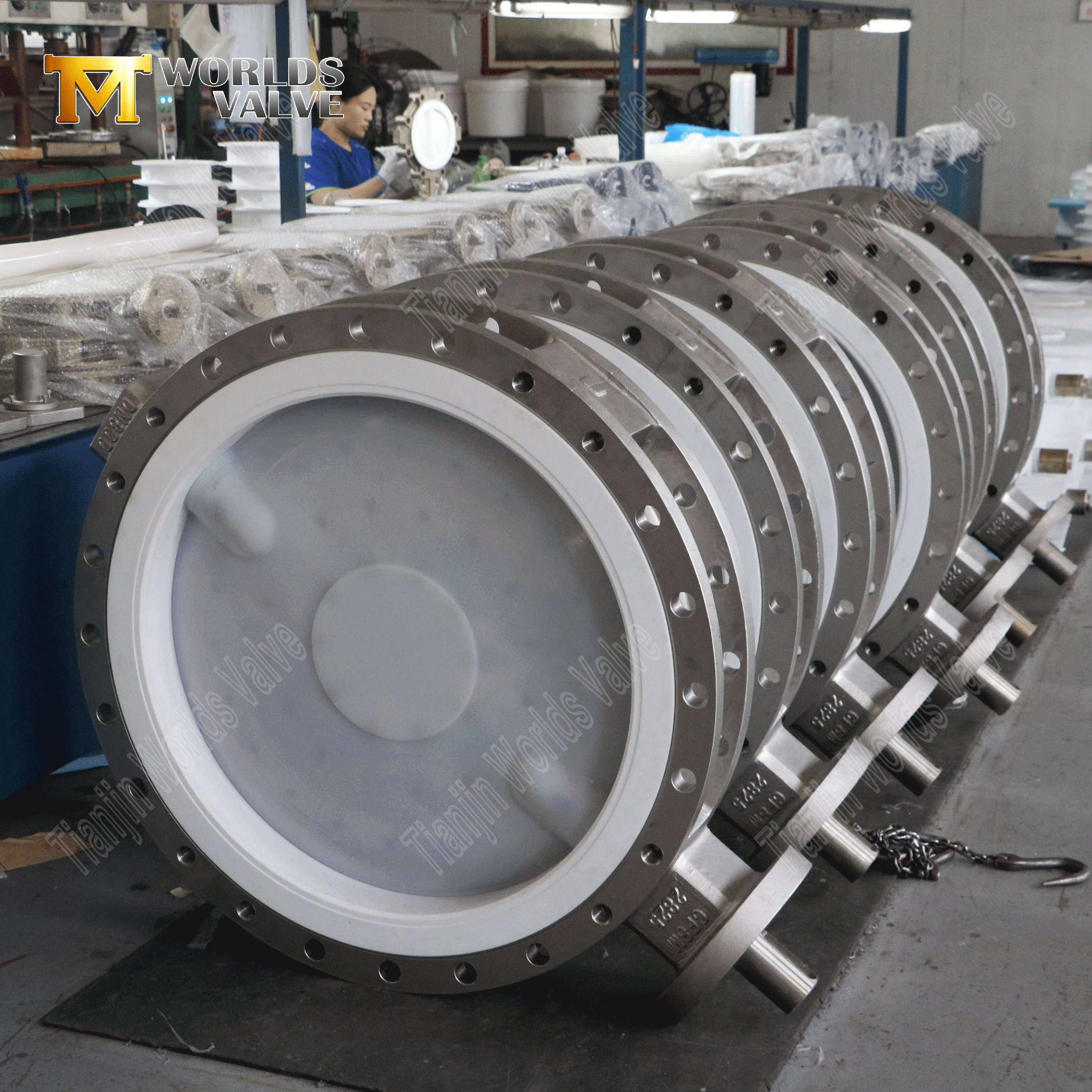

الميزة البارزة هي مجموعة القرص والمقعد المتخصصة. القرص مصنوع من الفولاذ المقاوم للصدأ المطلي بطبقة من مادة PFA، مما يوفر مقاومة استثنائية لمجموعة واسعة من المواد الكيميائية العدوانية ودرجات الحرارة المرتفعة. مقرونة بقسط **مقعد PTFE (تفلون).**، وهذا يضمن خمولًا كيميائيًا متميزًا وختمًا موثوقًا ومنخفض الاحتكاك. يتم تشغيل هذا الصمام بواسطة **علبة تروس (مشغل توربيني) دقيقة**، مما يسمح بالتحكم اليدوي السهل في الأقطار الأكبر مع ميزة ميكانيكية عالية. متوفر من **DN50 إلى DN900**، وهو حل متعدد الاستخدامات لأعمال الإغلاق والتنظيم المهمة.

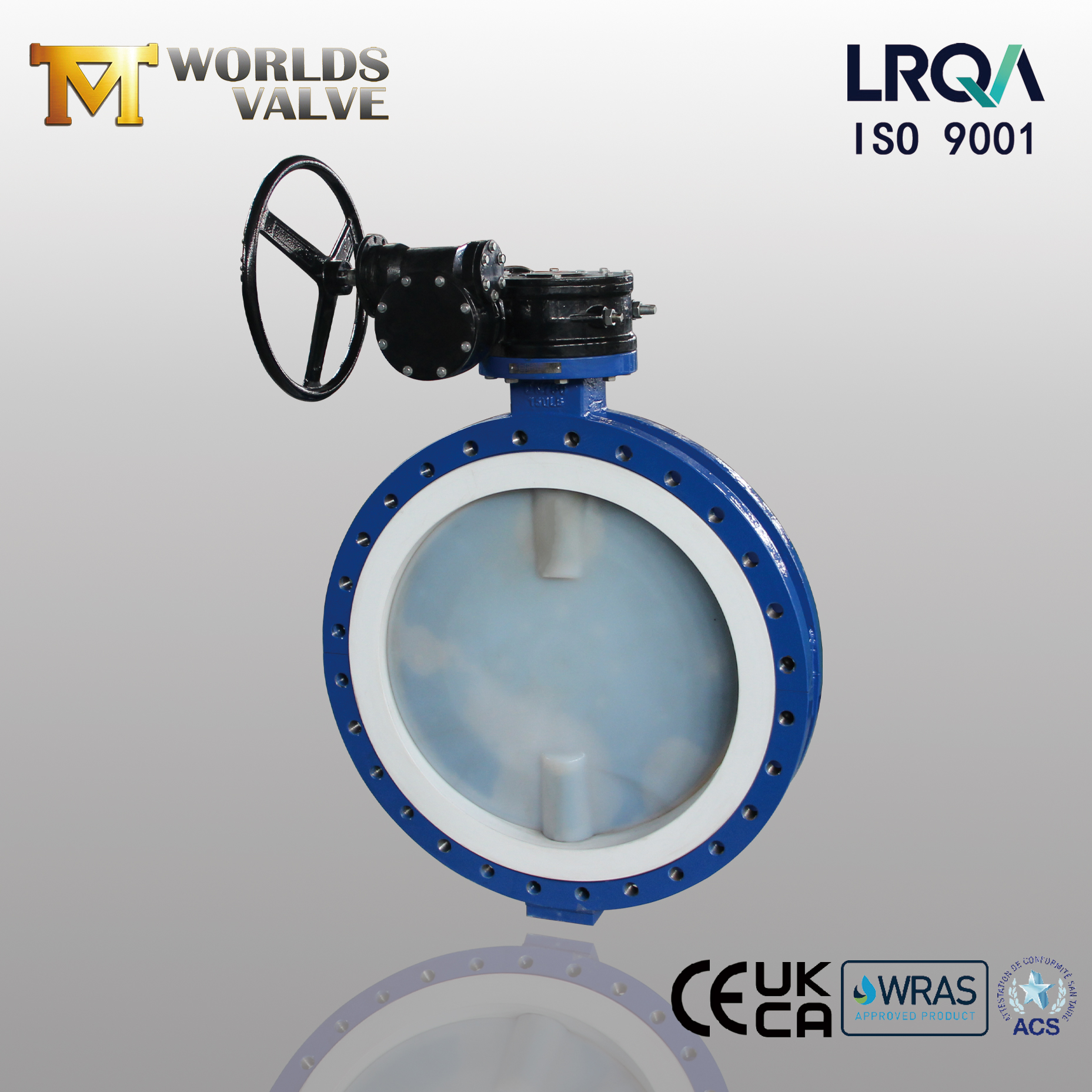

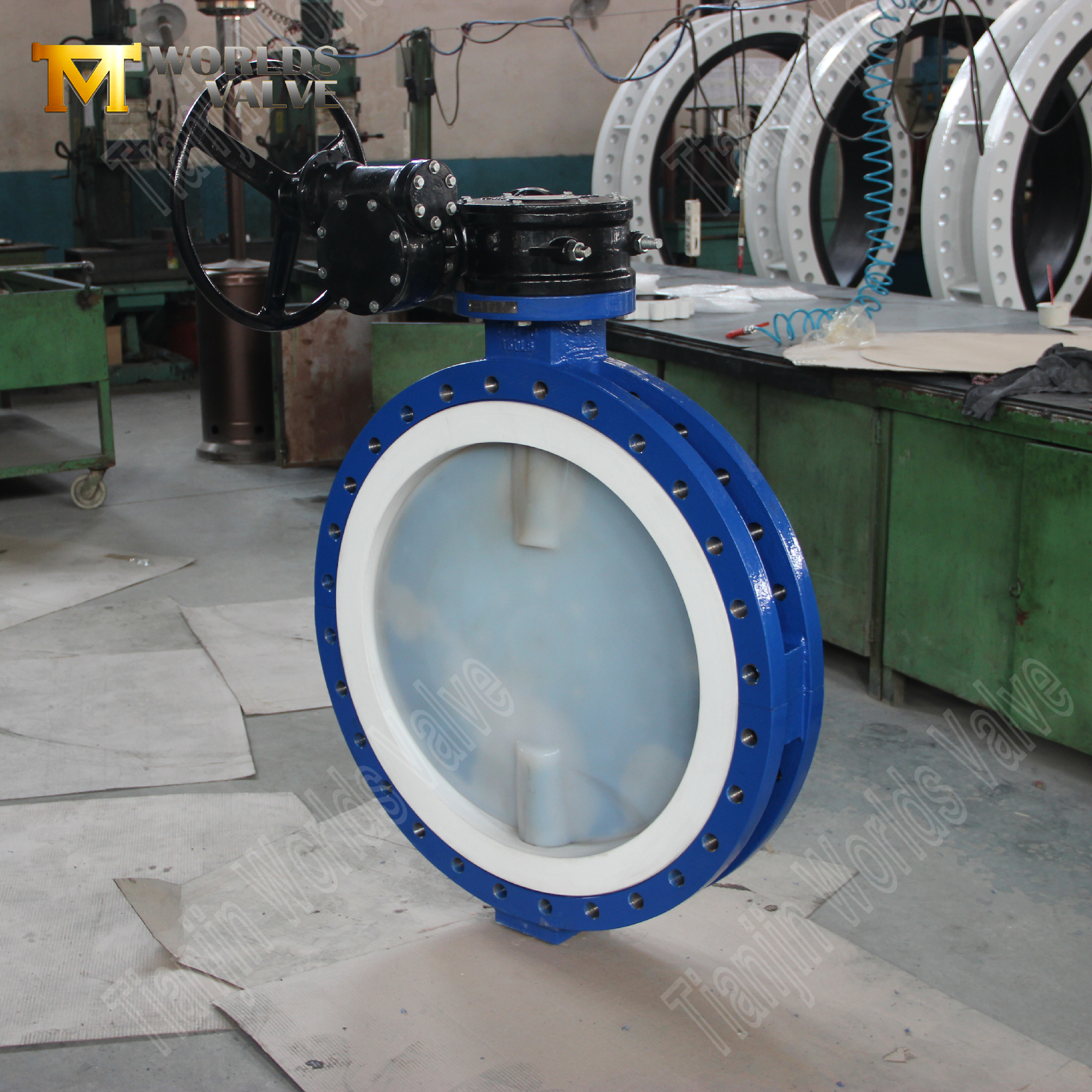

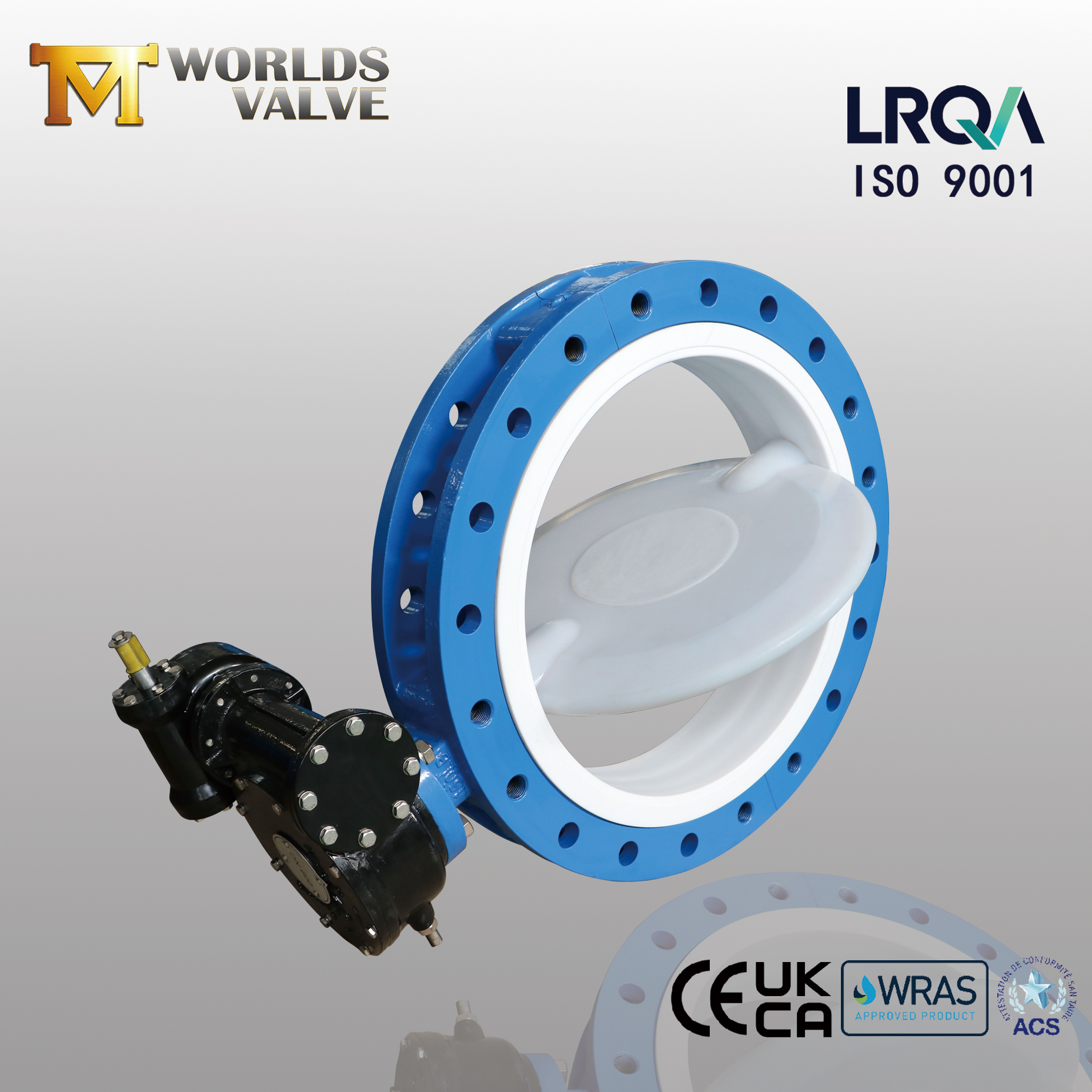

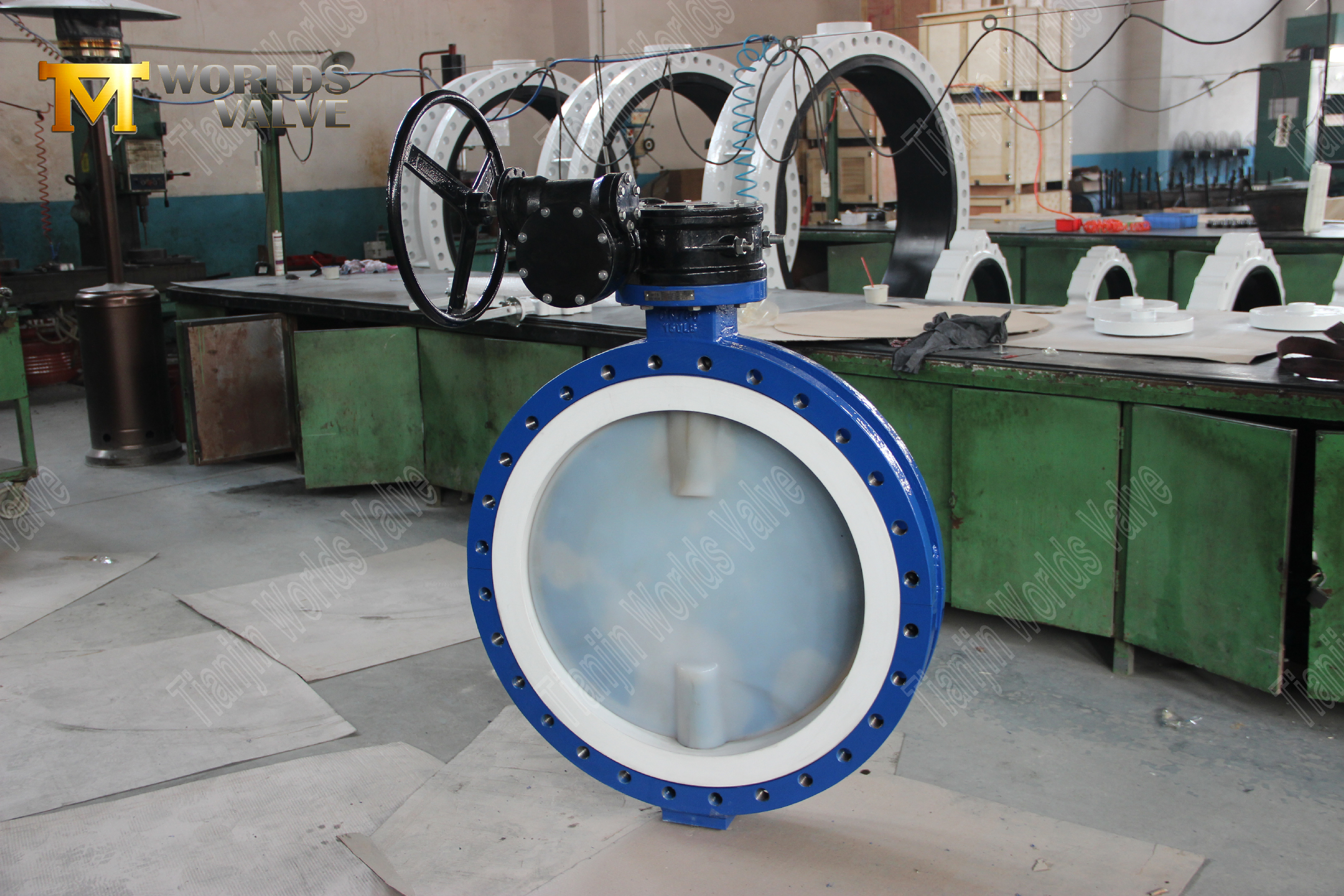

صمام الفراشة PFA للخدمات الكيميائية | 150 رطل، مقعد PTFE، يعمل بالعتاد
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF04-TA01U-تحميل دليل التشغيل والصيانة
1. مقاومة ممتازة للتآكل والمواد الكيميائية مع القرص المطلي بـ PFA ومقعد PTFE
تم تصميم هذا الصمام لتحقيق أقصى قدر من المتانة في البيئات الأكثر عدوانية من خلال تركيبته المادية المتقدمة.
قرص متفوق مطلي بـ PFA: القرص المصنوع من الفولاذ المقاوم للصدأ محمي بطبقة PFA (Perfluoroalkoxy)، التي توفر مقاومة استثنائية لمجموعة واسعة من المواد الكيميائية والأحماض والمذيبات المسببة للتآكل، مع توفير خصائص ممتازة غير لاصقة ودرجات حرارة عالية.
مقعد PTFE خامل للغاية: يستخدم الصمام مقعدًا كاملاً من مادة PTFE (بولي تترافلوروإيثيلين)، المشهور بخموله الكيميائي الشديد، مما يضمن عدم تلوث الوسائط وختم موثوق به حتى ضد السوائل الأكثر عدوانية.
التآزر الأمثل للمواد: يؤدي الجمع بين القرص المطلي بـ PFA ومقعد PTFE إلى إنشاء زوج مانع للتسرب ذو توافق كيميائي متميز، مما يجعل الصمام مثاليًا للعمليات الحرجة في التطبيقات الكيميائية والصيدلانية وعالية النقاء.
2. تشغيل علبة التروس للتحكم في عزم الدوران العالي دون عناء
تم تصميمه لسهولة التشغيل اليدوي عبر نطاق الحجم الكامل، خاصة للأقطار الأكبر.
ميزة ميكانيكية عالية: يوفر مشغل الترس الدودي متعدد المراحل (علبة التروس) مضاعفة كبيرة لعزم الدوران، مما يسمح بالتشغيل اليدوي السلس وسهل الإدارة للصمامات التي تصل إلى DN900، مما يقلل من جهد المشغل.
تنظيم التدفق الدقيق: يتيح صندوق التروس إمكانية الضبط الدقيق والتزايدي لموضع القرص، مما يسهل التحكم الدقيق في التدفق وقدرات الاختناق عند الحاجة.
الجلوس الآمن تحت الضغط: تضمن آلية التروس إغلاقًا موثوقًا به وثابتًا مع سلامة ميكانيكية عالية، حتى في ظل ظروف الضغط التفاضلي العالي الصعبة.
3. هيكل قوي ذو حواف 150 رطل (من النوع U) للتثبيت الآمن
تم تصميمه من أجل القوة والموثوقية في المنشآت الصناعية الدائمة والمتطلبة.
جسم ذو حواف من قطعة واحدة: يتميز الصمام بجسم ذو حواف صلبة (من النوع U) مع ثقب مسمار قياسي ANSI، مما يوفر هيكلًا صلبًا ومستقرًا لتكامل خطوط الأنابيب.
اتصال مقاوم للتسرب: يضمن التصميم ذو الحواف، المستخدم مع البراغي والحشيات على كلا الجانبين، اتصالاً قويًا وموثوقًا ومقاومًا للتسرب بنظام الأنابيب.
تصنيفها للخدمة المطلوبة: مع تصنيف ضغط ANSI 150LB، تم اعتماد الصمام للعمل بشكل موثوق في الأنظمة الصناعية ذات الضغط العالي وهو مناسب للخدمات النهائية.
4. نطاق واسع الحجم وتطبيق صناعي متعدد الاستخدامات
حل ذو صمام واحد قابل للتكيف مع مجموعة واسعة من المتطلبات الصناعية.
توفر الحجم الشامل: يتم تقديم الصمام بنطاق كامل من DN50 (2 بوصة) إلى DN900 (36 بوصة)، مما يلبي متطلبات خط المعالجة القياسية وواسعة النطاق.
تطبيق الصناعة واسعة: إن تصميمه المقاوم للتآكل يجعله خيارًا مفضلاً للتطبيقات المهمة عبر المعالجة الكيميائية، وتصنيع الأدوية، وإنتاج اللب والورق، والتعامل القوي مع السوائل.
تصميم مثبت وموثوق: يضمن البناء القوي واختيار المواد أداءً يمكن الاعتماد عليه على المدى الطويل في البيئات التي لا يكون فيها فشل الصمام خيارًا.

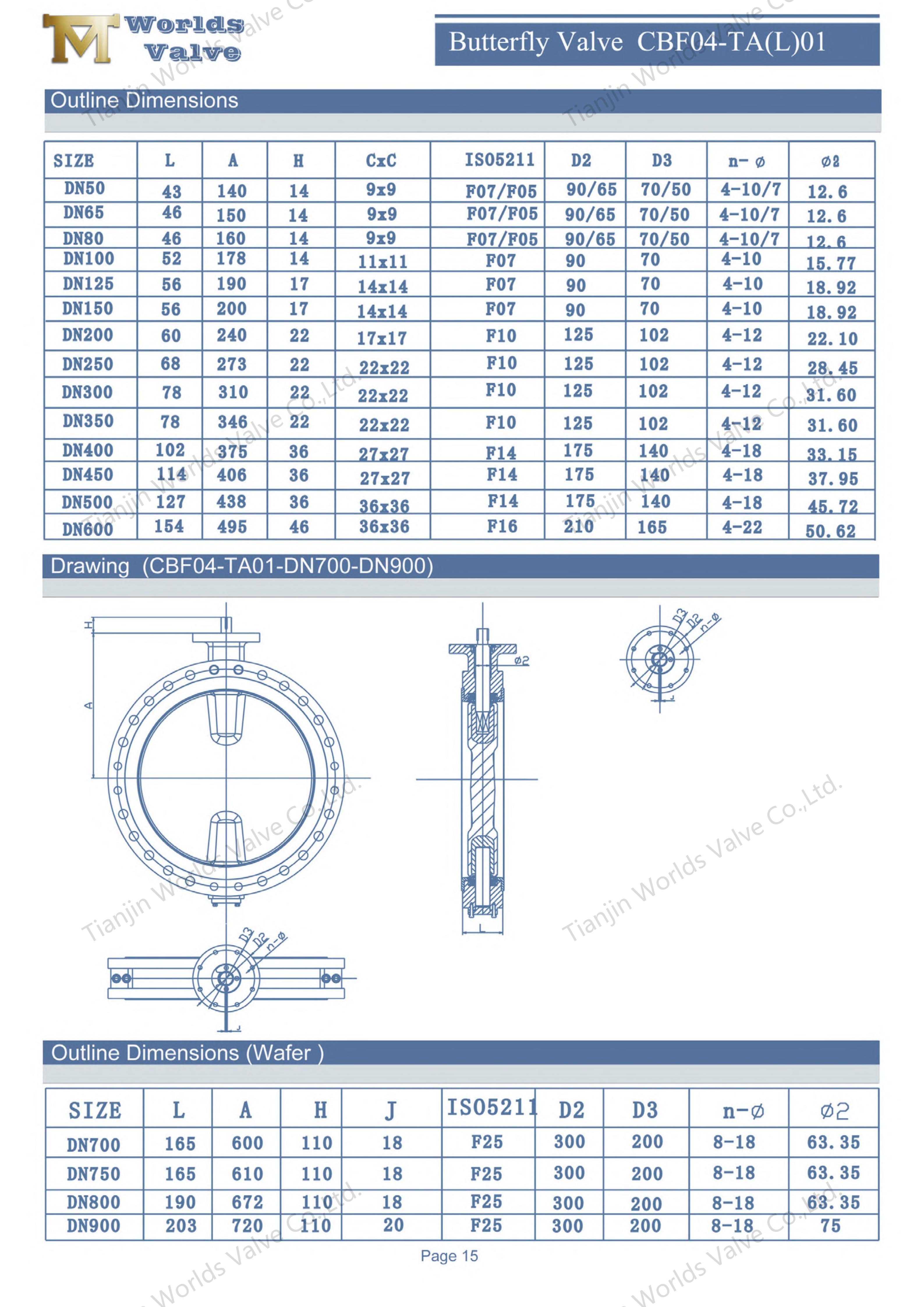

المعلمة | المواصفات |
نموذج | صمام الفراشة PTFE (CBF04-TA01U) |
الأحجام | DN50-DN900 |
التصميم | انقسام الجسم |
تصنيف الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
قياسي | أسم B16.34 |
الجسم | حديد الدكتايل |
القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) مع طلاء PFA |
Seat | بتف |
الجذعية | SS431... |
الجودة المعتمدة وخبرة المواد: نحن شركة مصنعة **معتمدة من ISO 9001** ولدينا خبرة عميقة في تطبيق المواد المتخصصة مثل PFA وPTFE للخدمة الشاقة. تضمن عملياتنا سلامة الطلاء ونقاء المواد للحصول على أداء موثوق.
متخصص تصنيع المعدات الأصلية/تصنيع التصميم الشخصي للتطبيقات الحرجة: باعتبارنا شريكك الخبير في تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، فإننا نقدم لك تخصيصًا واسع النطاق. يمكننا تخصيص هذا الصمام بطبقات بديلة (FEP، ECTFE)، ومواد الجسم (WCB، CF8M)، وأشكال مختلفة للمقاعد، أو الترقية إلى التشغيل الكهربائي/الهوائي لتلبية مواصفات العملية الدقيقة الخاصة بك.
المورد الصناعي العالمي المعتمد: بفضل سجلنا الحافل في توريد الصمامات المتخصصة للصناعات كثيرة المتطلبات في جميع أنحاء العالم، فإننا نتفهم احتياجات التطبيقات الهامة. يقدم فريقنا الدعم الفني الكامل والوثائق الشاملة والخدمات اللوجستية الموثوقة.
يعد هذا الصمام الحل الأمثل للعديد من الصناعات التي تتطلب عزلًا موثوقًا وقابل للصيانة:
مصانع معالجة الكيماويات والبتروكيماويات
أنظمة السوائل الصيدلانية وعالية النقاء
خطوط معالجة ونقل الأحماض والمذيبات
الخدمات الكيميائية لصناعة اللب والورق
معالجة مياه الصرف الصناعي ذات التأثيرات المسببة للتآكل
للحصول على أوراق البيانات الفنية، أو شهادات المواد، أو لمناقشة حل مصمم خصيصًا لتطبيق الخدمة القوي الخاص بك، اتصل بشركة Tianjin Worlds Valve Co., Ltd. اليوم.
