صمام الفراشة نصف العروة | هيكل WCB، قرص CF8، مقعد فيتون | دودة جير DN150 10K

نظرة عامة على المنتج

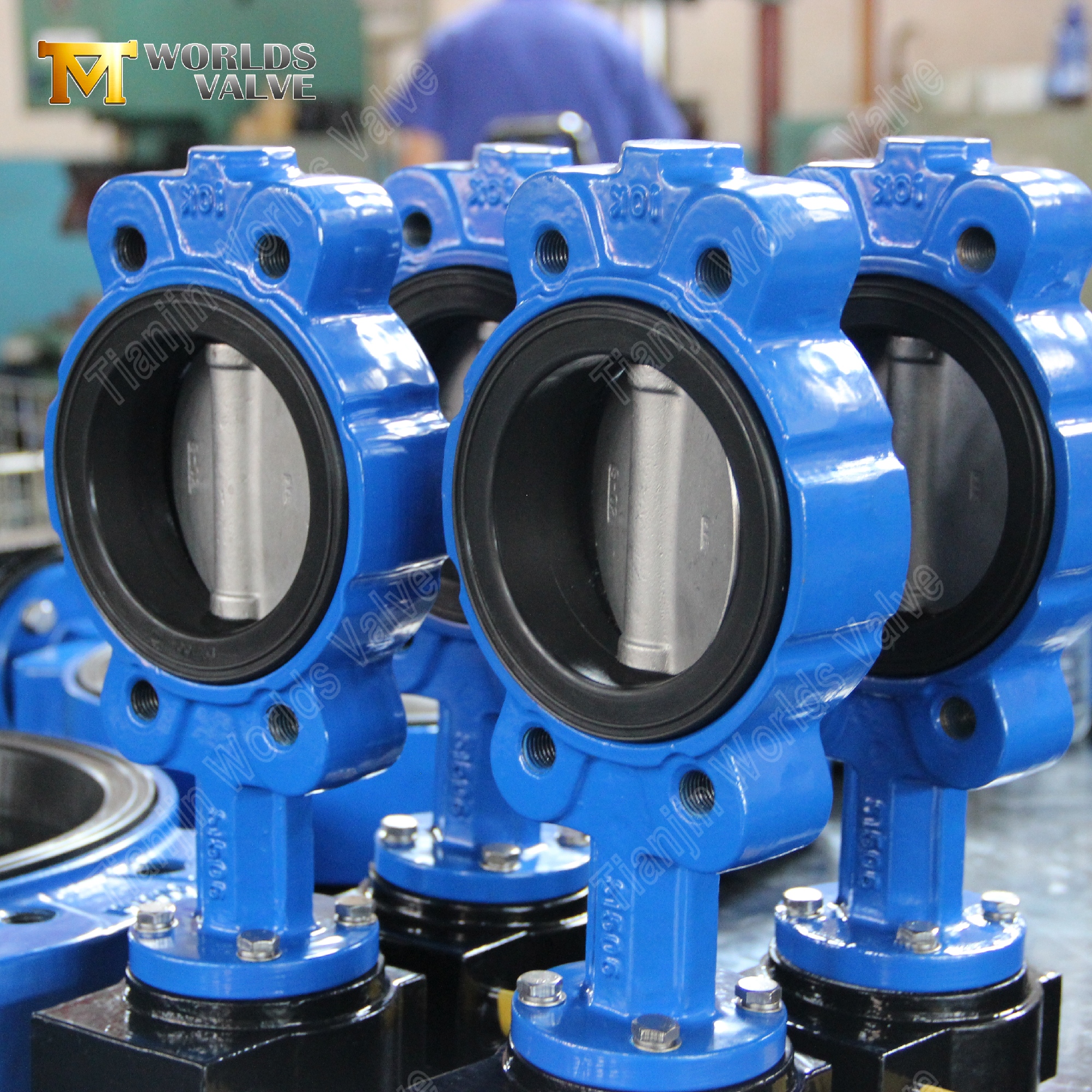

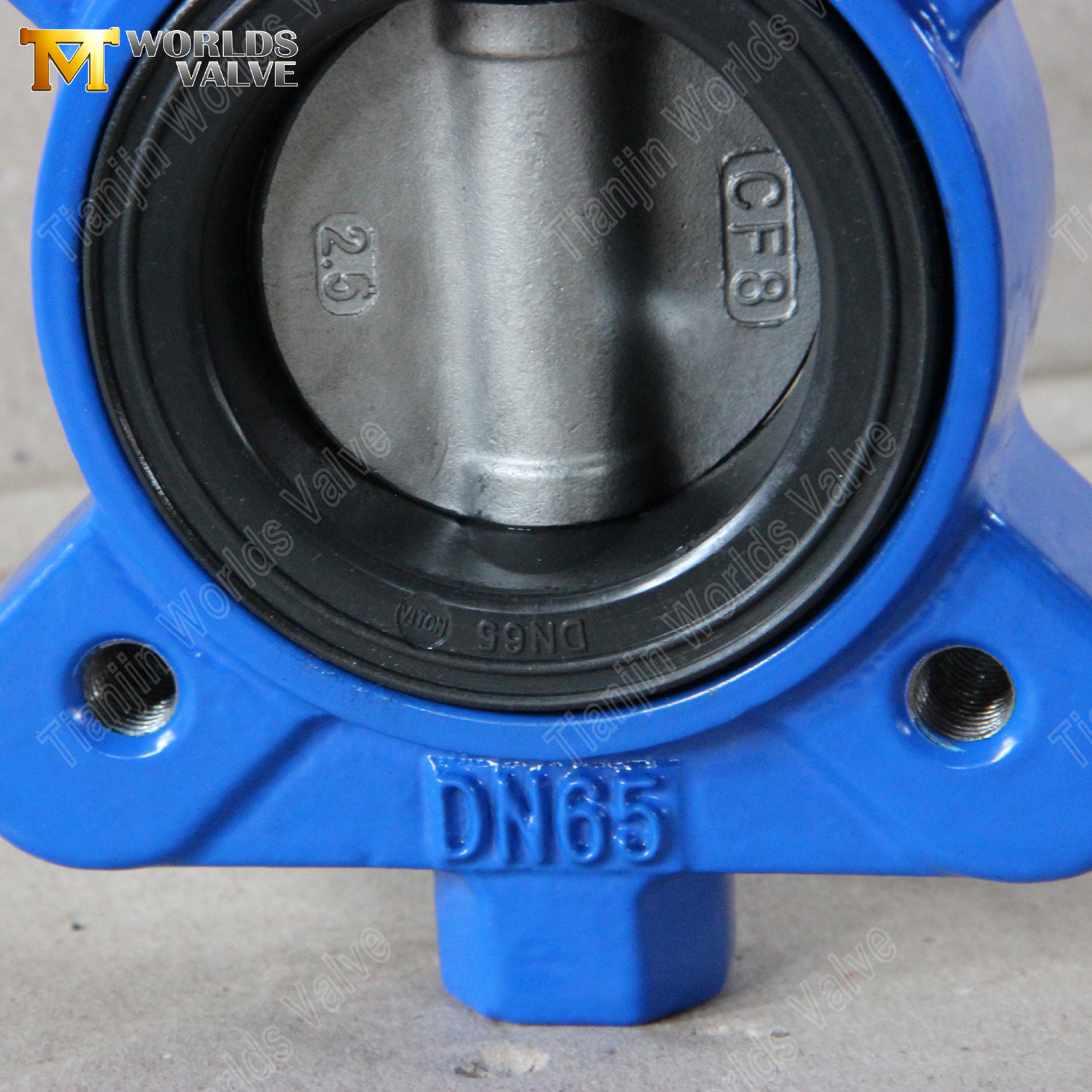

يتميز الجسم شبه العروة بحشوتين ملولبتين على الجانب السفلي، بينما يظل الجانب العلوي على شكل رقاقة. يسمح هذا التصميم بتثبيت الصمام مباشرة على الحافة السفلية، مما يتيح الخدمة في نهاية مسدودة - يمكن للصمام الاحتفاظ بالضغط الكامل على جانب واحد عند تثبيته في نهاية خط الأنابيب دون الحاجة إلى شفة موازنة متزاوجة على الجانب الآخر. على عكس صمام الفراشة ذو العروات الكاملة الذي يحتوي على عروات على كلا الجانبين، فإن التصميم شبه العروة يقلل الوزن، ويوفر تكلفة المواد، ويقلل من تعقيد التثبيت مع الاستمرار في توفير قدرة عزل نهاية الخط لجانب واحد من النظام. وهذا يجعله مثاليًا لنقاط العزل، ووصلات توسيع النظام، وإيقاف الصيانة حيث يتطلب جانب واحد فقط من الصمام إزالة مستقلة.

يتوافق جسم WCB مع ASTM A216 Grade WCB، وهو الفولاذ الكربوني المصبوب الافتراضي لأجسام الصمامات في الخدمة الصناعية القياسية. إنه يوفر نطاقًا لدرجة الحرارة يتراوح من -29 درجة مئوية إلى 425 درجة مئوية، وقوة شد لا تقل عن 485 ميجا باسكال، وقابلية لحام ممتازة، مما يجعله مناسبًا تمامًا لخطوط أنابيب النفط والغاز، والمصافي، والمصانع الكيماوية، ومنشآت توليد الطاقة حيث تتطلب القوة والفعالية من حيث التكلفة.

يحتوي قرص CF8 (ASTM A351 Grade CF8، المعادل المصبوب للفولاذ المقاوم للصدأ 304 المطاوع) على حوالي 18% كروم و8% نيكل، مما يوفر مقاومة جيدة للتآكل في الماء والهواء والمواد الكيميائية الخفيفة والعديد من السوائل الصناعية. يوفر قرص CF8 توازنًا ممتازًا بين مقاومة التآكل والقوة والفعالية من حيث التكلفة، مع سطح أملس يقلل من مقاومة التدفق ويمنع تراكم الوسائط. للحصول على وسائط أكثر عدوانية تحتوي على الكلوريدات، ترقية إلى CF8M (AISI 316) متاح عند الطلب.

يوفر مقعد Viton (مطاط الفلوروكربون، FKM) أداءً متميزًا في الظروف الصعبة. تعمل الدرجات القياسية حتى +204 درجة مئوية، مع مقاومة ممتازة للهيدروكربونات، والوقود، والزيوت، والأحماض، والمذيبات، والأوزون، وتدهور الأشعة فوق البنفسجية. يوفر الفيتون مقاومة كيميائية أقوى من NBR أو EPDM، خاصة في خدمة الهيدروكربونات والأحماض، مما يجعله المادة المفضلة للنفط والغاز والمعالجة الكيميائية والأنظمة الصناعية ذات درجة الحرارة العالية حيث توجد الوسائط العدوانية.

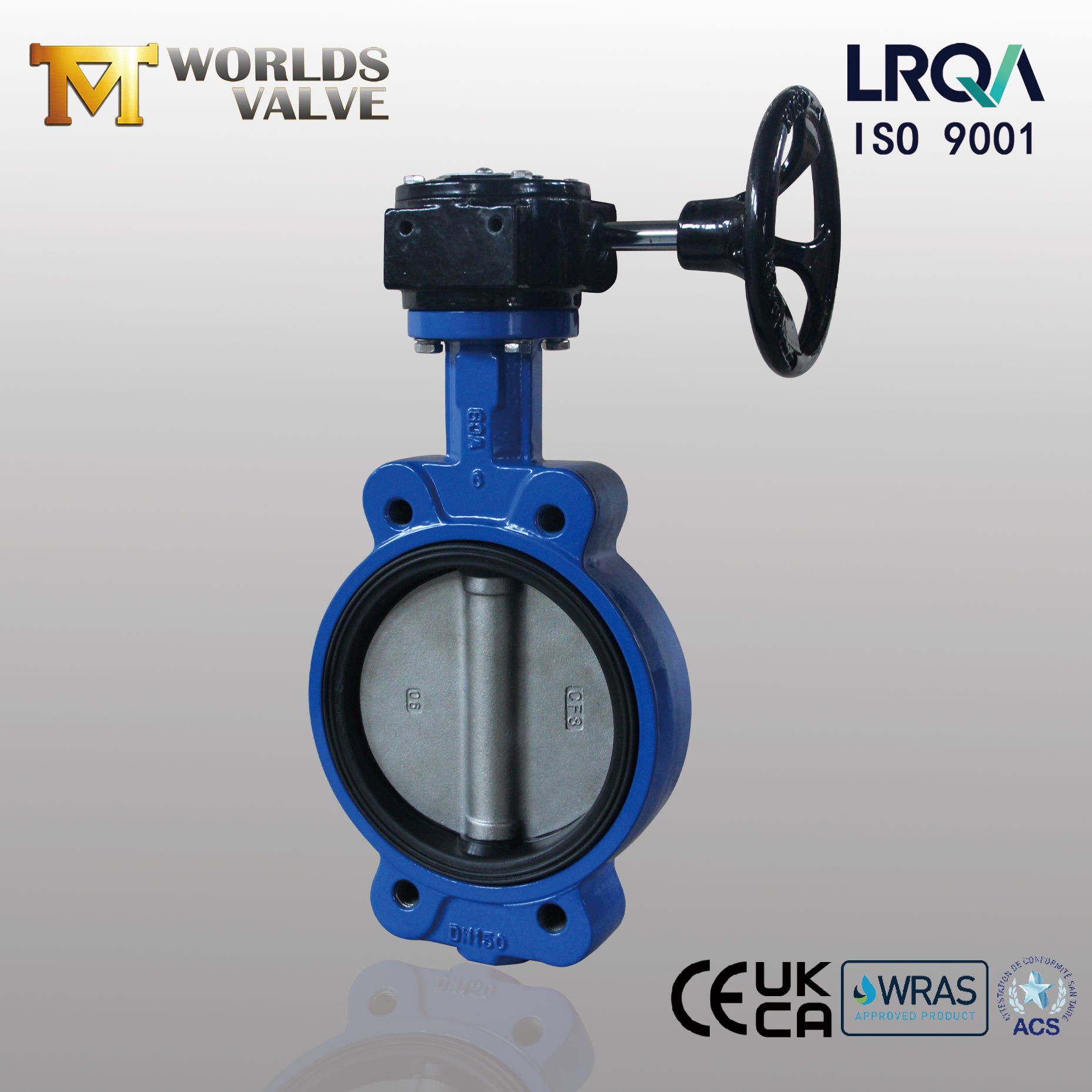

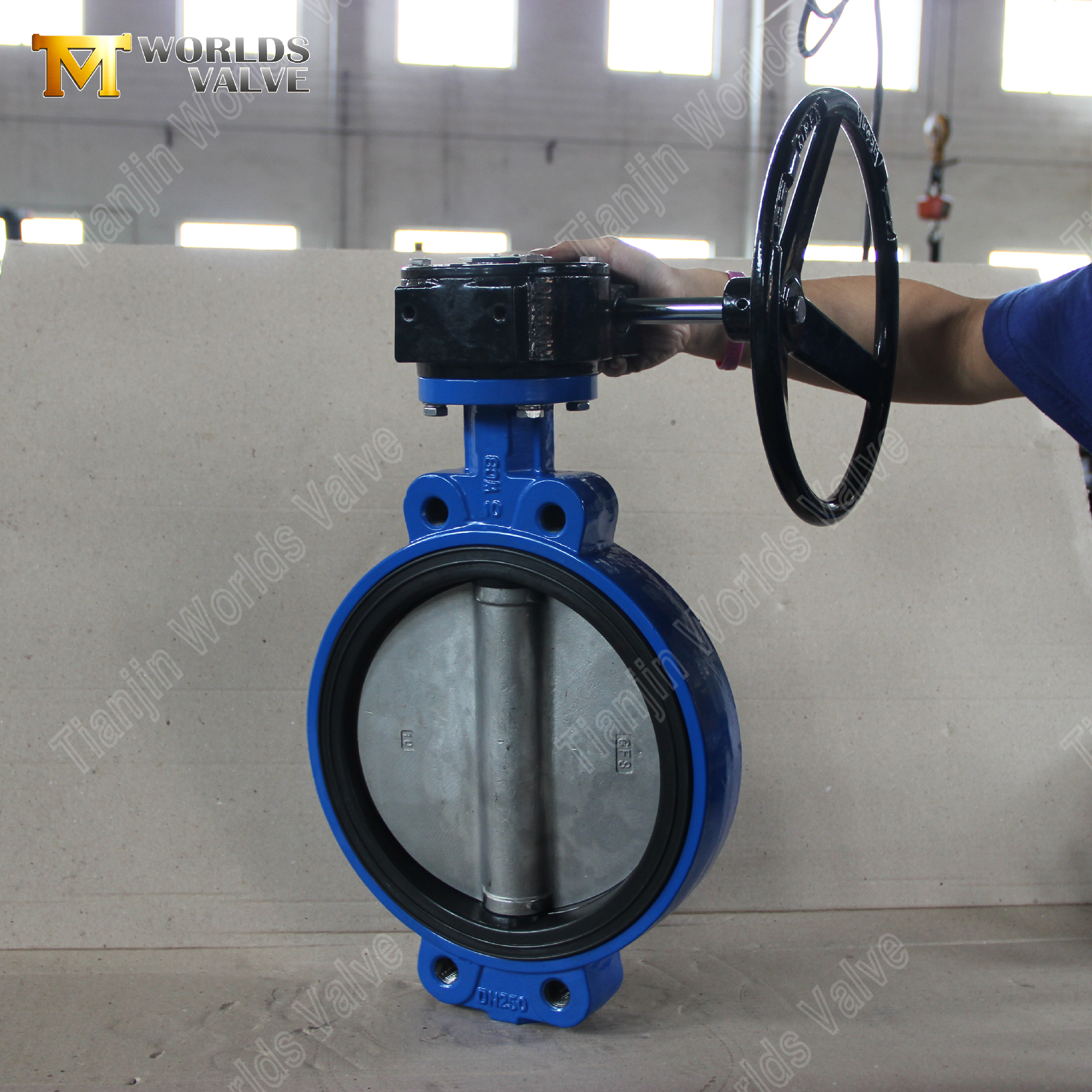

يوفر مشغل الترس الدودي تحكمًا يدويًا سلسًا وعالي عزم الدوران مع آلية قفل ذاتي ومؤشر موضع مرئي مدمج، مما يجعله مناسبًا بشكل خاص لتطبيقات DN150 (6 بوصات) حيث يتطلب ذراع اليد جهدًا زائدًا. يتم تشغيل صمام DN150 هذا بسلاسة وبجهد منخفض، حتى في ظل الضغط التفاضلي، وذلك بفضل نسبة تخفيض التروس. إن الترس الدودي قابل للقفل ذاتيًا — حيث يحافظ القرص على موضعه بشكل آمن دون أن ينجرف بمجرد ضبطه — مما يعزز السلامة التشغيلية. يتم إغلاق غلاف التروس المصنوع من الحديد الزهر لحماية المكونات الداخلية، مما يضمن الموثوقية على المدى الطويل في البيئات الصناعية. بالنسبة للتطبيقات الآلية، تتيح الحافة العلوية ISO 5211 التثبيت المباشر للمشغلات الكهربائية أو الهوائية بدون أقواس مخصصة.

تعمل شركة Tianjin Worlds Valve Co., Ltd. بموجب نظام إدارة الجودة المعتمد ISO 9001 ويمكنها توريد المنتجات بشهادات CE وUKCA وWRAS وACS عند الطلب. نحن شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM/ODM) مقرها الصين، وننتج صمامات بدقة وفقًا لمواصفات العملاء، ونوفر الوثائق الكاملة (تقارير اختبار المطحنة وتقارير اختبار الضغط) مع كل طلب.

يقدم:

صمام الفراشة نصف العروة | هيكل WCB، قرص CF8، مقعد فيتون | دودة جير DN150 10K

Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

CBF02-TL01- معلومات مفصلة عن المنتج

الميزات والمزايا الرئيسية

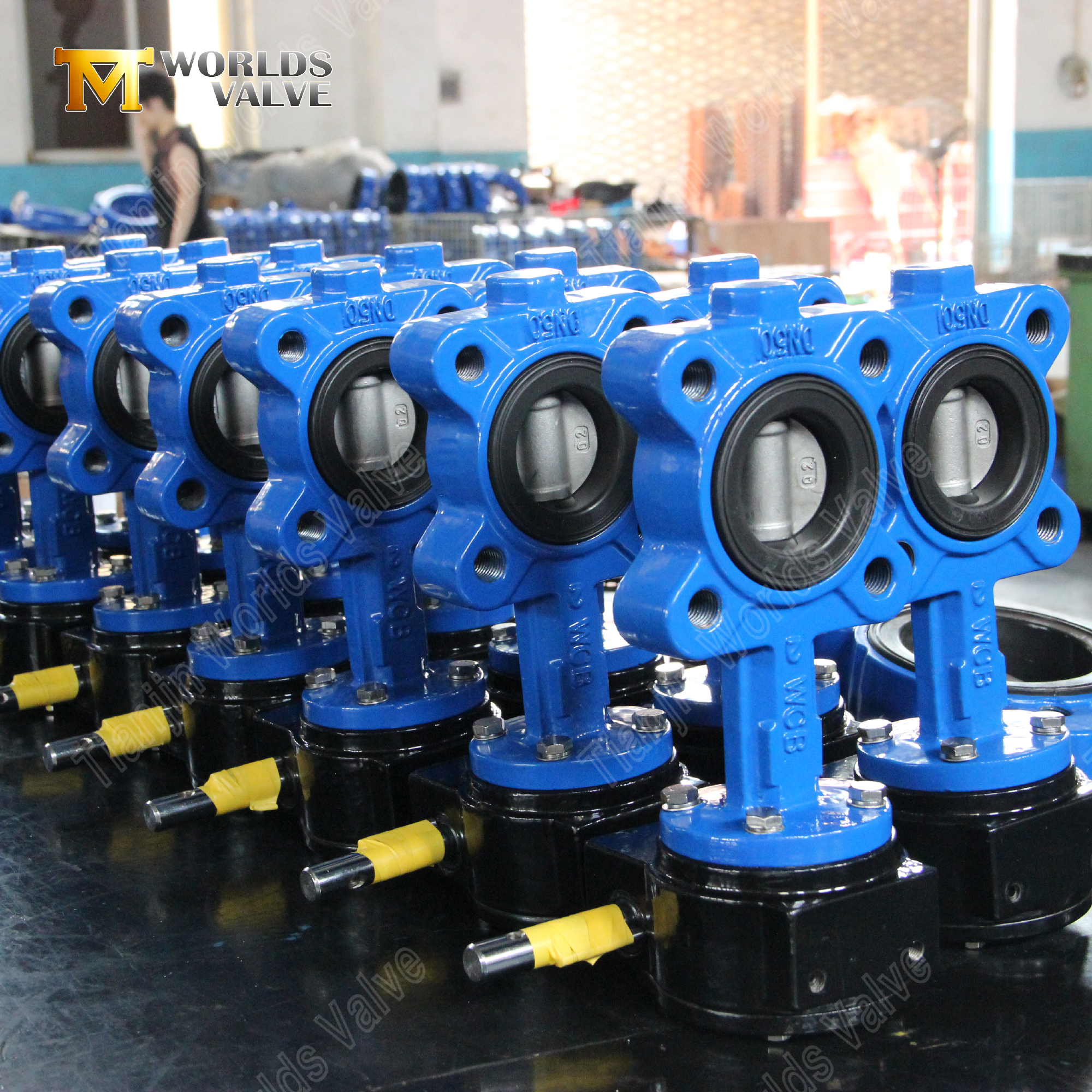

1. الهيكل شبه العروي - التفكيك النهائي والخدمة المسدودة

• تسمح العروات الملولبة الموجودة على الجانب السفلي بالاتصال المثبت بمسامير بشفة واحدة لعزل نهاية الخط.

• الجانب العلوي على شكل رقاقة، مما يقلل الوزن وتكلفة المواد مقارنة بالصمامات ذات العروة الكاملة.

• مثالية لنقاط العزل، واتصالات توسيع النظام، وإيقاف الصيانة حيث يتطلب جانب واحد فقط إزالة مستقلة.

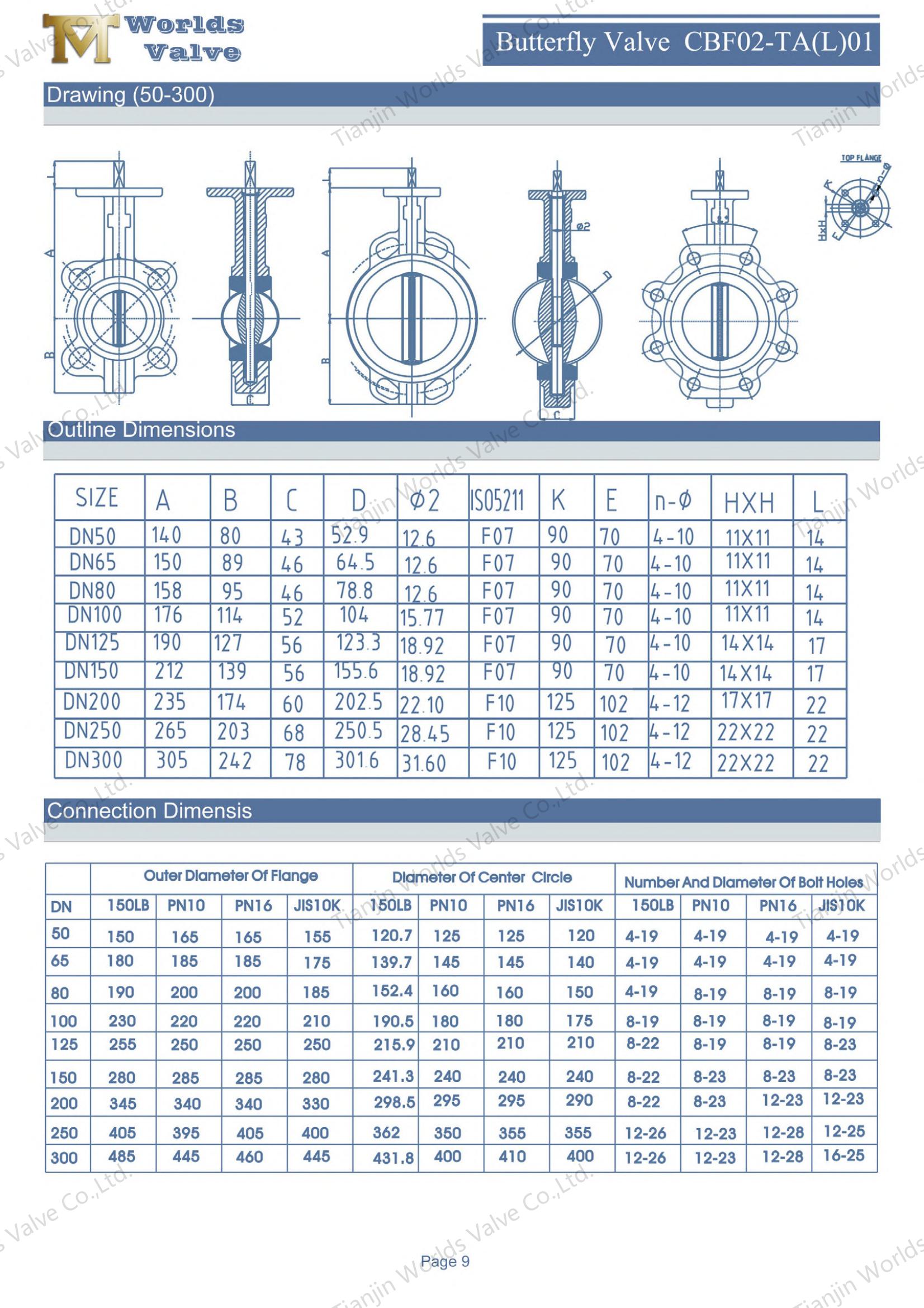

• حفر الحافة متوافق مع JIS 10K، وEN 1092 PN10/PN16، وANSI B16.5 Class 150.

2. هيكل من الفولاذ الكربوني WCB - قوة عالية ونطاق درجة حرارة واسع

• ASTM A216 Grade WCB، الفولاذ الكربوني المصبوب القياسي لأجسام الصمامات في الخدمة الصناعية.

• نطاق درجة الحرارة: -29 درجة مئوية إلى 425 درجة مئوية؛ قوة الشد: 485 ميجا باسكال على الأقل.

• قابلية لحام ممتازة ومقاومة للصدمات لتطبيقات النفط/الغاز والكيماويات والطاقة المطلوبة.

• يوفر طلاء الإيبوكسي (أي لون RAL) حماية خارجية من التآكل.

3. قرص CF8 (304) من الفولاذ المقاوم للصدأ - مقاوم للتآكل وفعال من حيث التكلفة

• يحتوي CF8 (ASTM A351 Grade CF8) على ~18% Cr و8% Ni لمقاومة جيدة للتآكل في الماء والمواد الكيميائية الخفيفة.

• سطح أملس يقلل من مقاومة التدفق ويمنع تراكم الوسائط.

• الترقية إلى CF8M (316) متاحة لمياه البحر أو البيئات عالية الكلوريد أو الحمضية.

4. مقعد Viton (FKM) - مقاومة درجات الحرارة العالية والمواد الكيميائية

• مقاومة ممتازة للهيدروكربونات والوقود والزيوت والأحماض والمذيبات والأوزون والأشعة فوق البنفسجية.

• درجة حرارة التشغيل تصل إلى +204 درجة مئوية (الدرجة القياسية)، والتعرض قصير المدى حتى +250 درجة مئوية.

• مقاومة كيميائية فائقة مقارنة بـ NBR أو EPDM، وهي مثالية للوسائط العدوانية.

5. مشغل الترس الدودي - التحكم اليدوي السلس والقفل الذاتي

• يوفر تقليل التروس العالي تشغيلًا سهلاً لصمامات DN150، حتى في ظل الضغط التفاضلي.

• آلية القفل الذاتي تحمل القرص في أي موضع دون أن ينجرف.

• يسمح مؤشر الموضع المرئي بالتحقق السريع من حالة الصمام.

• يحمي غلاف التروس المحكم الغلق المصنوع من الحديد الزهر المكونات الداخلية لضمان الموثوقية على المدى الطويل في البيئات الصناعية.

6. حل OEM/ODM قابل للتخصيص بالكامل

• مواد الجسم: WCB (قياسي)، حديد الدكتايل، CF8، CF8M.

• مواد القرص: CF8 (قياسي)، CF8M، دوبلكس، سوبر دوبلكس، برونز الألومنيوم.

• مواد المقعد: فيتون (قياسي)، EPDM، NBR، PTFE.

• تقييمات الضغط: JIS 10K (قياسي)، PN10، PN16، الفئة 150.

• معايير الفلنجة: JIS B2220 10K، EN 1092، ANSI B16.5، AS2129.

• التشغيل: ترس دودي (قياسي)، رافعة يدوية، مشغل كهربائي، مشغل هوائي (الشفة العلوية ISO 5211 متوفرة).

• الشهادات: ISO 9001، CE، UKCA، WRAS، ACS متاحة عند الطلب.

معيار:

لماذا تختار صمام عوالم تيانجين؟

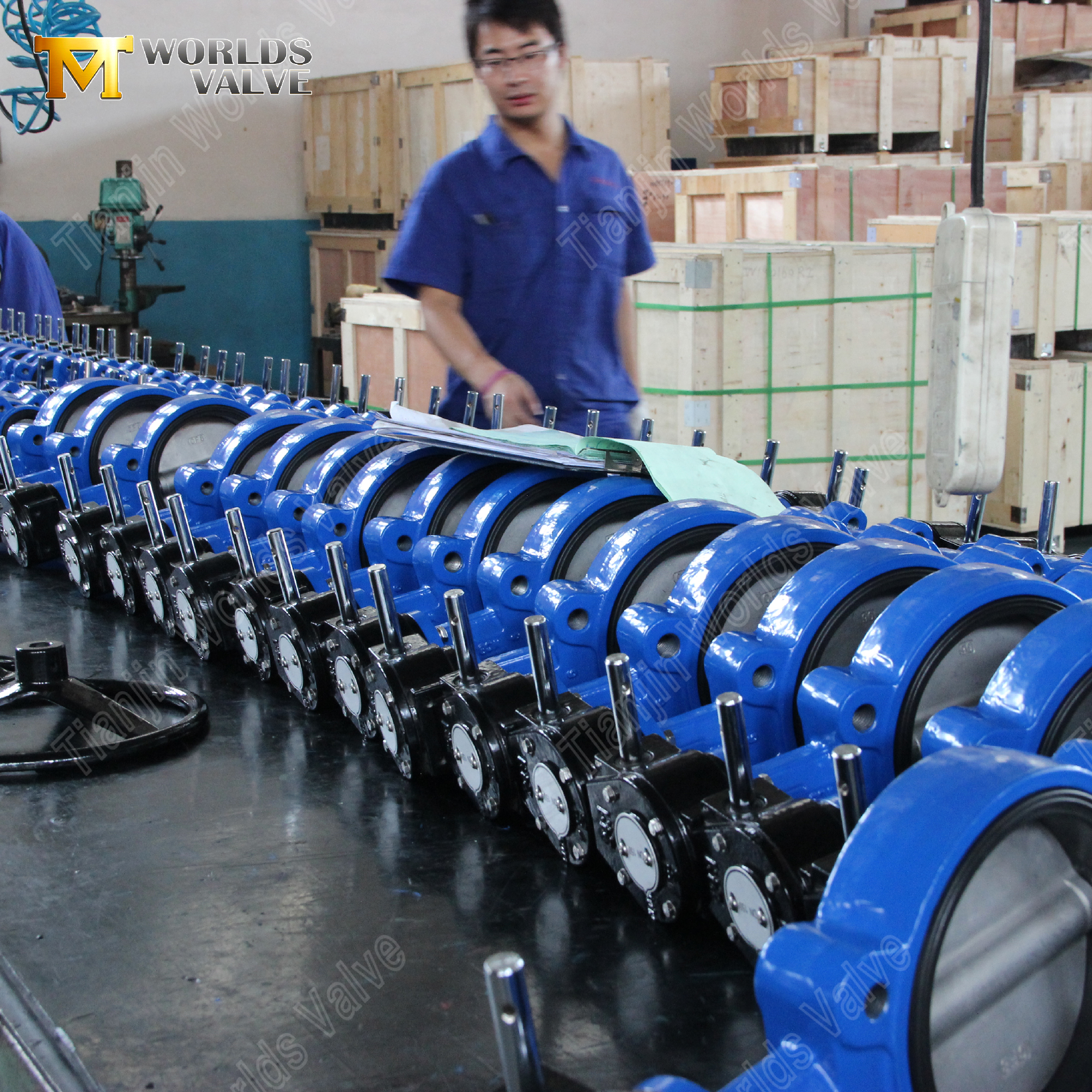

1. الشركة المصنعة المباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي - نحن ننتج في مصنعنا المعتمد ISO 9001، وليس فقط شركة تجارية. يتم تصنيع كل صمام فراشة شبه العروة وفقًا لمواصفاتك الدقيقة.

2. مرونة المواد والتصميم - يمكن تخصيص هيكل WCB، وقرص CF8، ومقعد Viton، ومشغل الترس الدودي، وتصنيف JIS 10K - وفقًا لمتطلبات الوسائط ودرجة الحرارة والضغط المحددة.

3. خبرة التصميم شبه العروة – يوفر تصميمنا شبه العروة التوازن المثالي بين قدرة الخدمة المسدودة (على الجانب النهائي) وتوفير الوزن/التكلفة (نمط الرقاقة المنبع). مثالية للأنظمة التي تتطلب التفكيك النهائي.

4. الجودة المعتمدة – شهادة ISO 9001 مع شهادات CE وUKCA وWRAS وACS متاحة عند الطلب لتلبية متطلبات السوق العالمية.

5. التوثيق الكامل - شهادات المواد (تقارير اختبار المطحنة) وتقارير اختبار الضغط المقدمة مع كل طلب.

6. تجربة التصدير العالمية - توريد الصمامات لأكثر من 50 دولة مع دعم لوجستي وفني موثوق.

خاتمة:

نحن ندعوك للاتصال بنا للحصول على عرض أسعار تنافسي أو لترتيب زيارة لمصنعنا. فريقنا الهندسي جاهز لمناقشة متطلبات الوسائط ودرجة الحرارة والضغط المحددة الخاصة بك - سواء كنت بحاجة إلى صمام فراشة قياسي DN150 JIS 10K أو حل مخصص بالكامل بمواد خاصة أو تشغيل.
