صمام الفراشة مع المحرك الهوائي: مبدأ العمل والتطبيقات ودليل الاختيار

جدول المحتويات:

1. كيف يعمل صمام الفراشة المفعول بالهواء المضغوط؟

2. مضغوطات صمامات الفراشة في معالجة المياه ، والزيوت والغاز ، والغذاء والمشروبات ، وأنظمة HVAC

3. ميزات صمام الفراشة مع المحرك الهوائي

4. مفعول صمام الفراشة مع المحرك الهوائي: عملية فعالة من حيث التكلفة ، كفاءة في استخدام الطاقة ، موثوق بها

5. معايير الإصلاحية لصمام الفراشة مع المحرك الهوائي

6.clusion

7.faqs

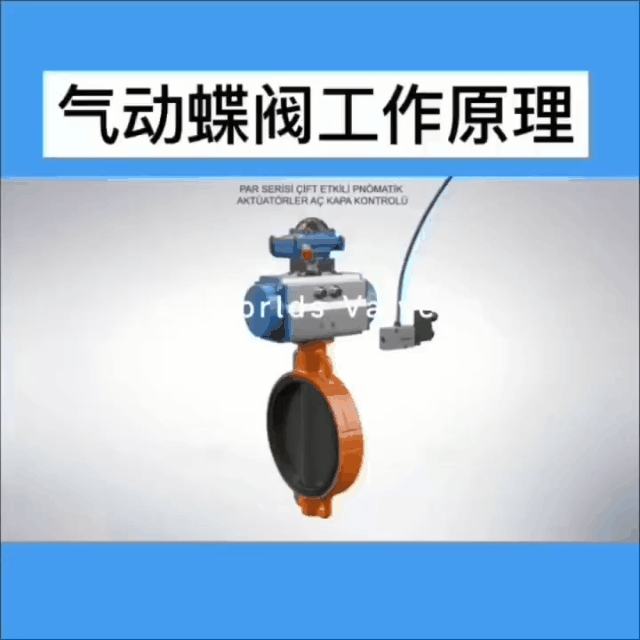

كيف يعمل صمام الفراشة المفعول بالهواء المضغوط؟

A صمام الفراشة مع المحرك الهوائي هو نوع من الصمام الذي يستخدم الهواء المضغوط لفتح وأغلق قرص الصمام ، والذي ينظم تدفق السائل من خلال خط الأنابيب. يتم تثبيت المشغل على رمح الصمام ويحول الحركة الخطية للمكبس إلى حركة الدوران ، مما يسمح لقرص الصمام بالتحكم والتحكم في التدفق.

صمامات الفراشة تستخدم على نطاق واسع في صناعات مختلفة للسيطرة على تدفق السوائل في خطوط الأنابيب. تشتهر هذه الصمامات بتصميمها البسيط ، وبناء الوزن الخفيف ، وفعالية التكلفة. عندما يتم دمجها مع المشغلات الهوائية ، توفر صمامات الفراشة إمكانيات أتمتة وقدرات تحكم عن بعد ، مما يجعلها مثالية للتطبيقات التي تكون فيها التشغيل اليدوي غير ممكن أو مرغوب فيها.

تطبيقات صمامات الفراشة في معالجة المياه ، والزيوت والغاز ، والغذاء والمشروبات ، و HVAC أنظمة

وجد مزيج من صمامات الفراشة والمشغلات الهوائية تطبيقات في مختلف الصناعات ، بما في ذلك:

محطات معالجة المياه

في محطات معالجة المياه ، يتم استخدام صمامات الفراشة مع المشغلات الهوائية للتحكم في تدفق الماء أثناء عمليات المعالجة المختلفة. توفر هذه الصمامات التحكم الدقيق في التدفق ، مما يضمن الأداء الأمثل لمعدات المعالجة والحفاظ على معايير جودة المياه.

صناعة النفط والغاز

يتم استخدام صمامات الفراشة مع المحركات الهوائية عادة في صناعة النفط والغاز لتطبيقات مثل عزل خطوط الأنابيب ، وتنظيم التدفق ، والتحكم في الضغط. هذه الصمامات مناسبة للتعامل مع السوائل المسببة للتآكل والبوز ، مما يجعلها مثالية لظروف التشغيل القاسية.

صناعة الأغذية والمشروبات

في صناعة الأغذية والمشروبات ، يتم استخدام صمامات الفراشة مع المحركات الهوائية لتطبيقات مثل الجرعات المكونات ، وخلط المنتجات ، والتعبئة. هذه الصمامات تضمن التشغيل الصحي ومنع تلوث المنتج.

أنظمة HVAC

تستخدم صمامات الفراشة مع المحركات الهوائية على نطاق واسع في أنظمة HVAC للتحكم في تدفق الهواء في مجاري وتنظيم مستويات درجة الحرارة والرطوبة. توفر هذه الصمامات عملية فعالة وموثوقة ، مما يضمن الراحة الأمثل وكفاءة الطاقة.

صناعة	المواد النموذجية	تصنيف الضغط (PN/CLASS)	المتطلبات الخاصة	أمثلة التطبيق
النفط والغاز	الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة الصلب	Class150-2500	مقاومة التآكل ، والضغط العالي ، ارتفاع درجة الحرارة	المفاعلات ، خزانات التخزين ، أنظمة الأنابيب
كيميائية	الفولاذ المقاوم للصدأ ، هاستلوي ، التيتانيوم	PN10-PN400	مقاومة التآكل ، ارتفاع درجة الحرارة ، مقاومة التآكل	المفاعلات ، خزانات التخزين ، أنظمة الأنابيب
قوة	الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الصلب الكروم-موليبدينوم	PN10-PN250	درجة حرارة عالية ، ضغط مرتفع ، مقاومة زحف	مياه التغذية المرجل ، أنظمة البخار
معالجة المياه	الحديد الزهر ، الحديد الدكتايل ، الفولاذ المقاوم للصدأ	PN 6 - PN 25	مقاومة التآكل ، وارتداء المقاومة ، صيانة منخفضة	شبكات إمداد المياه ، معالجة مياه الصرف الصحي
الغذاء والمشروبات	الفولاذ المقاوم للصدأ والبلاستيك من فئة الطعام	PN 6 - PN 16	المعايير الصحية ، سهلة التنظيف وخالية من التلوث	خطوط الإنتاج وخزانات التخزين وأنظمة الأنابيب
الأدوية	الفولاذ المقاوم للصدأ ، 316L ، مبطنة بتيع	PN 6 - PN 16	عقيمة ، مقاومة التآكل ، سهلة التنظيف	المفاعلات ، الأنابيب ، خزانات التخزين
بناء السفن	البرونز ، الفولاذ المقاوم للصدأ ، الصلب الكربوني	PN 10 - PN 40	مقاومة تآكل مياه البحر ، الضغط العالي	أنظمة مياه البحر وأنظمة مكافحة الحرائق
بناء	الحديد الزهر ، الحديد الدكتايل ، النحاس	PN 6 - PN 16	مقاومة التآكل ، ضوضاء منخفضة ، تسهيل التثبيت	HVAC ، أنظمة السباكة

ميزات صمام الفراشة مع المحرك الهوائي

تقدم صمامات الفراشة مع المشغلات الهوائية العديد من الميزات التي تجعلها مناسبة لمجموعة واسعة من التطبيقات:

مقاومة التآكل

يمكن بناء صمامات الفراشة مع المشغلات الهوائية من مواد مثل الفولاذ المقاوم للصدأأو البلاستيك أو المطلي بطبقات واقية لمقاومة التآكل. هذا يجعلها مناسبة للتعامل مع السوائل المسببة للتآكل في الصناعات مثل المعالجة الكيميائية ومعالجة مياه الصرف الصحي.

تصميم مضغوط

تحتوي صمامات الفراشة على تصميم مضغوط ، مما يجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة. يتم تركيب المشغل الهوائي مباشرة على عمود الصمام ، مما يلغي الحاجة إلى أقواس أو دعم إضافي.

قدرة التدفق العالية

صمامات الفراشة لها سعة تدفق عالية ، مما يسمح لها بالتعامل مع كميات كبيرة من السوائل مع انخفاض الضغط الحد الأدنى. هذا يجعلها مناسبة للتطبيقات مثل محطات الضخ ، حيث يكون التحكم الفعال في التدفق أمرًا بالغ الأهمية.

سهولة الصيانة

تتطلب صمامات الفراشة ذات المحركات الهوائية الحد الأدنى من الصيانة ، مما يجعلها فعالة من حيث التكلفة وموثوقة. عادة ما يكون التفتيش المنتظم وتزييت مكونات المشغل كافية لضمان الأداء الأمثل.

مزايا صمام الفراشة مع المحرك الهوائي: عملية فعالة من حيث التكلفة ، كفاءة في استخدام الطاقة ، موثوق بها

يوفر استخدام صمامات الفراشة مع المحركات الهوائية العديد من المزايا على أنواع أخرى من الصمامات والمشغلات:

فعالة من حيث التكلفة

تكون صمامات الفراشة عمومًا أكثر فعالية من حيث التكلفة من الأنواع الأخرى من الصمامات ، مثل صمامات الكرة أو البوابة. عندما يقترن المشغلات الهوائية ، فإنها توفر حلاً اقتصاديًا للتطبيقات التي تتطلب التحكم الآلي في التدفق.

كفاءة الطاقة

تشتهر المحركات الهوائية بكفاءة الطاقة ، لأنها تتطلب الحد الأدنى من الطاقة للعمل. هذا يجعل صمامات الفراشة مع المحركات الهوائية حلاً فعالًا من حيث التكلفة للتطبيقات التي تتطلب تشغيلها المستمر.

عملية موثوقة

توفر صمامات الفراشة ذات المشغلات الهوائية عملية موثوقة في البيئات القاسية ، مثل درجات الحرارة القصوى والضغوط العالية والأجواء المسببة للتآكل. يضمن التصميم البسيط والبناء القوي لهذه الصمامات عمر الخدمة الطويل والحد الأدنى من التوقف.

معايير الاختيار لصمام الفراشة مع المحرك الهوائي

عند اختيار صمام الفراشة مع مشغل هوائي لتطبيق معين ، ينبغي النظر في عدة عوامل:

خصائص السوائل

من المهم النظر في نوع السائل الذي يتم التعامل معه ، بما في ذلك درجة الحرارة والضغط والزوجة والتآكل. ستساعد هذه المعلومات في تحديد مواد الصمام المناسبة ونوع المشغل وخيارات الختم.

متطلبات التدفق

يجب أن تؤخذ متطلبات تدفق التطبيق ، مثل معدل التدفق ، وانخفاض الضغط ، ونمط التدفق ، في الاعتبار عند اختيار صمام الفراشة مع مشغل هوائي. ستساعد هذه المعلومات في تحديد حجم الصمام وتصميم القرص ومتطلبات عزم الدوران.

قيود التثبيت

يجب مراعاة قيود المساحة ومتطلبات التثبيت عند اختيار صمام الفراشة مع مشغل هوائي. يجعل التصميم المدمج لهذه الصمامات مناسبة للتطبيقات ذات المساحة المحدودة ، ولكن قد تكون هناك حاجة إلى أجهزة تثبيت إضافية في بعض الحالات.

توافق نظام التحكم

يجب أن يكون صمام الفراشة المحدد مع مشغل هوائي متوافق مع نظام التحكم المستخدم في التطبيق. يتضمن ذلك ضمان التواصل المناسب بين المشغل ونظام التحكم ، وكذلك التوافق مع المكونات الأخرى ، مثل أجهزة الاستشعار وأجهزة التغذية المرتدة.

خاتمة

توفر صمامات الفراشة مع المحركات الهوائية حلاً موثوقًا وفعالًا من حيث التكلفة للتحكم التلقائي في التدفق في مختلف الصناعات. تصميمها المدمج ، وسعة التدفق العالية ، وسهولة الصيانة يجعلها مناسبة لمجموعة واسعة من التطبيقات. عند اختيار صمام الفراشة مع مشغل هوائي ، من المهم النظر في عوامل مثل خصائص السوائل ومتطلبات التدفق وقيود التثبيت وتوافق نظام التحكم لضمان الأداء الأمثل والموثوقية.

الأسئلة الشائعة

Q1: ما هو مبدأ العمل لصمام الفراشة مع مشغل هوائي؟

ج: يستخدم المشغل الهوائي الهواء المضغوط لتدوير قرص الصمام ، والتحكم في تدفق السوائل.

س 2: ما هي الصناعات التي تستخدم صمامات الفراشة مع المحركات الهوائية؟

ج: يتم استخدامها على نطاق واسع في معالجة المياه ، والزيوت والغاز ، والغذاء والمشروبات ، وأنظمة HVAC.
