CBF01-TA01
OEM | ODM | WDS
| الكمية: | |
|---|---|

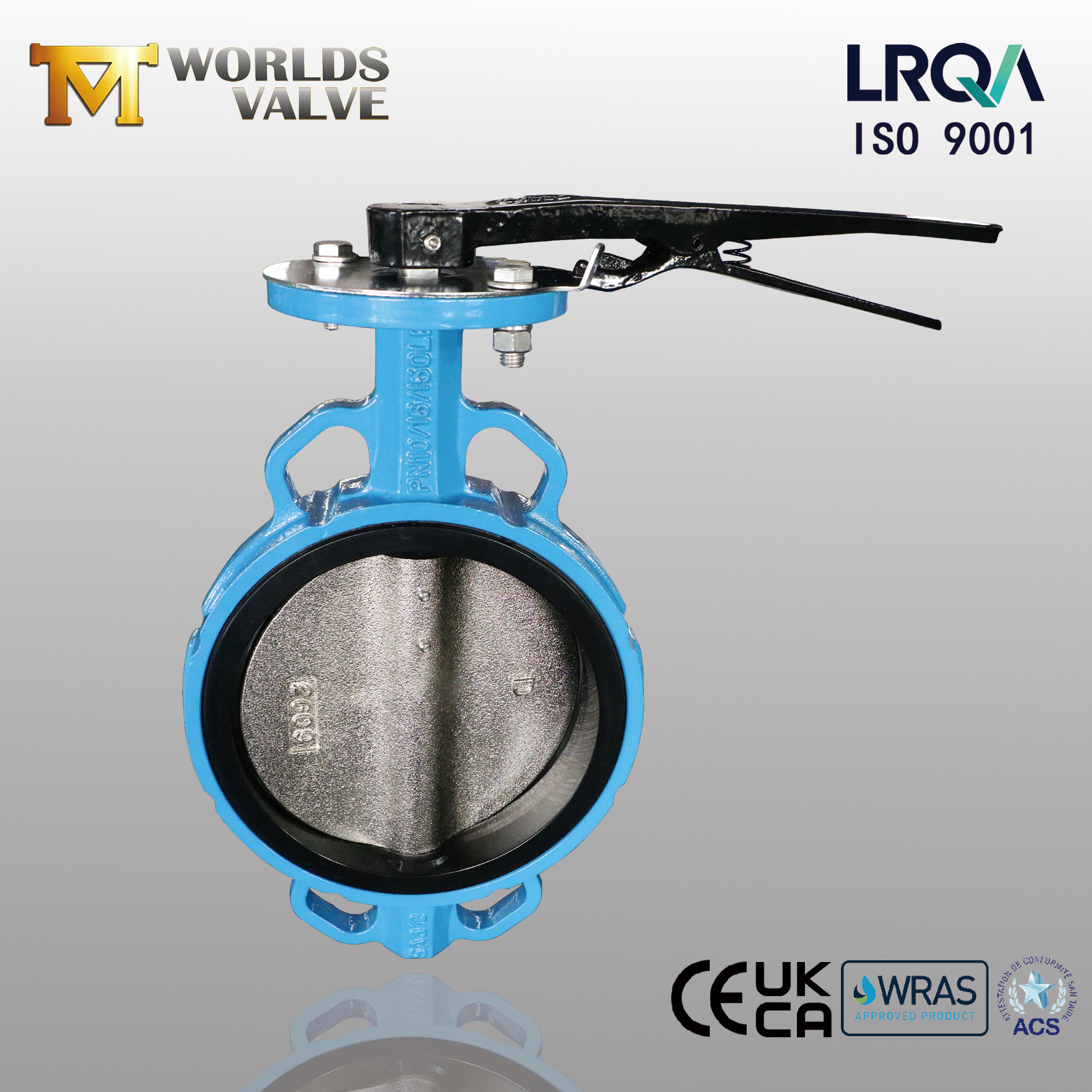

تقدم شركة Tianjin Worlds Valve Co., Ltd. صمام فراشة رقاقة بسيط وموثوق به مصمم لخدمة التشغيل/الإيقاف العامة في المياه والتدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الصناعية ذات الضغط المنخفض. يتميز هذا الطراز الكلاسيكي بجسم من الحديد المرن، ومقعد احتياطي صلب (غير قابل للاستبدال)، ومقبض رافعة للتشغيل اليدوي، وقرص مثبت بدبابيس على الجذع.
جسم الصمام مصنوع من الحديد المطاوع GGG40/500-7 ومغطى بطبقة نهائية من الإيبوكسي المتين لمقاومة التآكل. المقعد مصنوع من هيكل احتياطي صلب - المطاط الصناعي (عادةً EPDM) مدعوم بالكامل بظهر صلب مصبوب في الجسم. يمنع هذا التصميم المقعد من الانبثاق أو التشوه تحت الضغط، مما يوفر إغلاقًا ثابتًا محكمًا للفقاعات.
يتم توصيل القرص بالساق باستخدام دبابيس من الفولاذ المقاوم للصدأ. يوفر هذا الاتصال المثبت نقلًا إيجابيًا لعزم الدوران دون الاعتماد على الاحتكاك أو الخطوط، مما يضمن عدم انزلاق القرص على الجذع حتى في ظل ركوب الدراجات المتكرر.
تسمح الرافعة اليدوية للمشغل بفتح التدفق أو إغلاقه أو خنقه جزئيًا. تعمل الرافعة أيضًا كمؤشر مرئي واضح للموضع - يشير الموازي للأنبوب إلى الفتح، ويشير العمودي إلى الإغلاق.
متوفر بأحجام تتراوح من DN50 إلى DN3000 مع معدلات ضغط تصل إلى PN10 أو PN16 أو الفئة 150، ويعد هذا الصمام بمثابة العمود الفقري الفعال من حيث التكلفة لخطوط المياه وعزل المضخات والري وخدمات البناء.

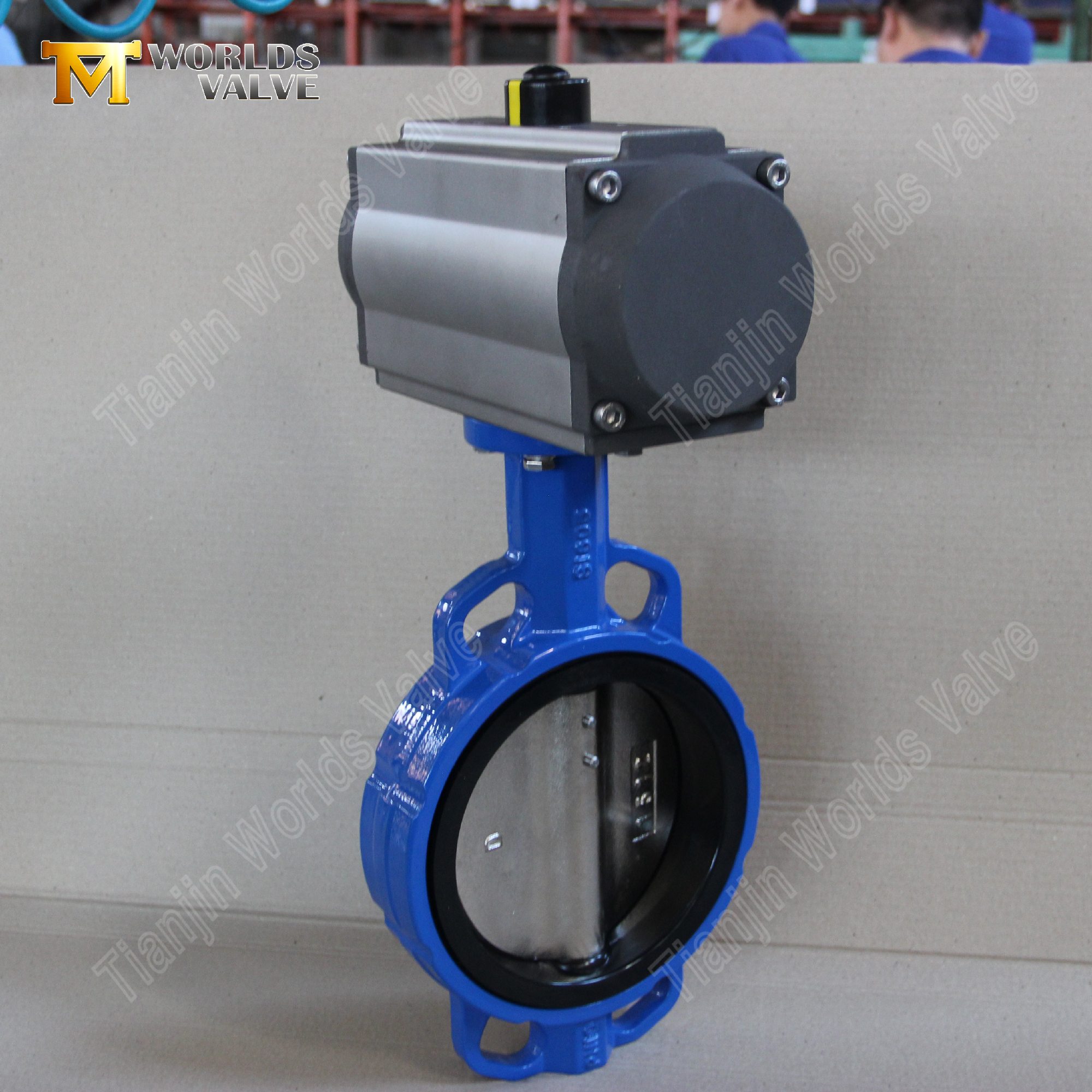

باعتبارنا مصنعًا موثوقًا به لتصنيع المعدات الأصلية في الصين، فإننا ننتج هذا الصمام بدقة وفقًا لمواصفات العميل - الحجم، تصنيف الضغط، حفر الحافة، لون الإيبوكسي، وتركيب المشغل الاختياري (الشفة العلوية ISO 5211) كلها قابلة للتخصيص.
صمام فراشة الويفر | جسم من حديد الدكتايل | مقعد احتياطي صلب (غير قابل للاستبدال) | رافعة تعمل | قرص مؤمن بالدبوس
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

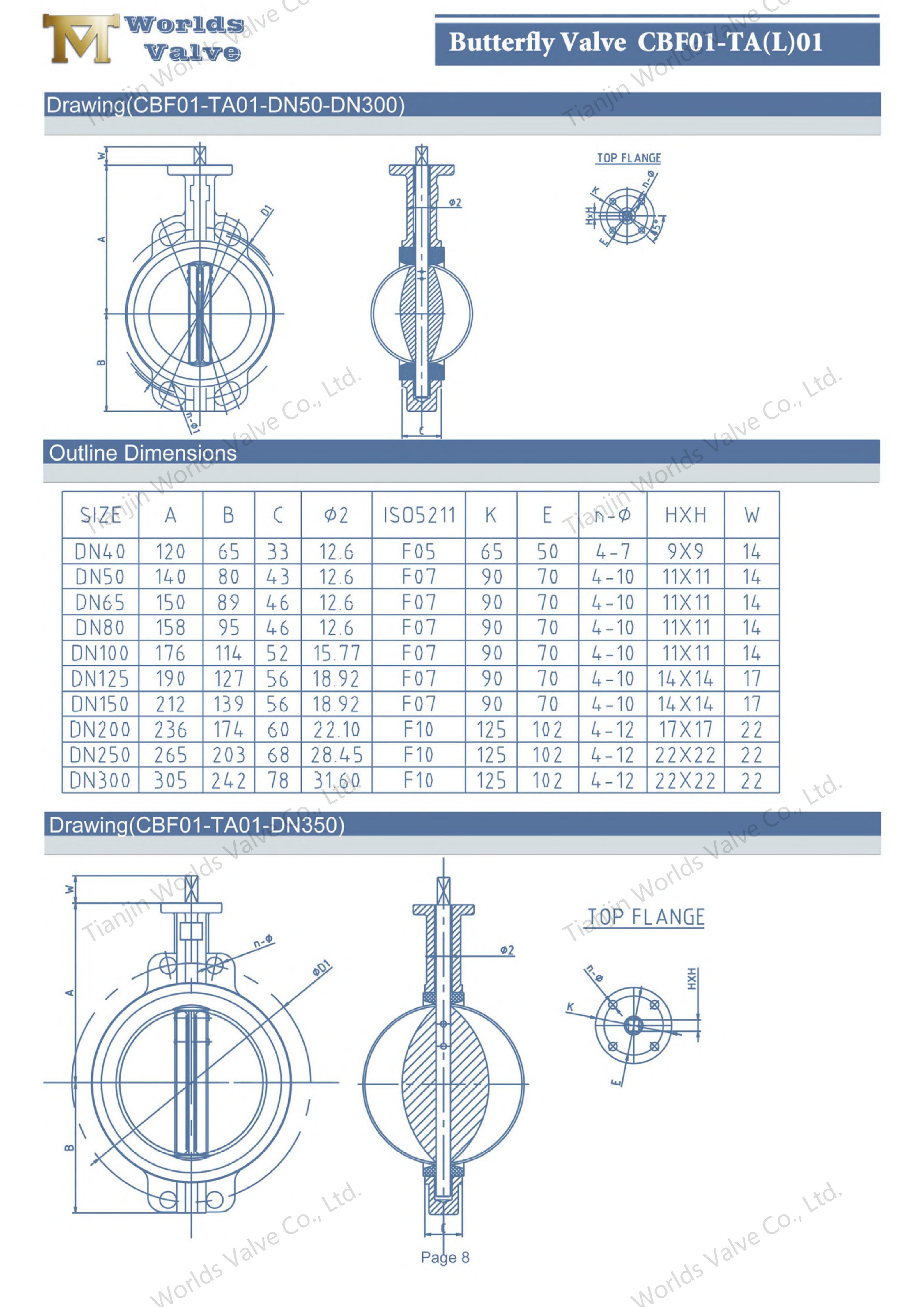

CBF01-TA01 - كتالوج المنتجات
1. مقعد احتياطي صلب لختم موثوق
إن مقعد EPDM مصبوب بدعامة معدنية أو بلاستيكية صلبة، مما يمنع البثق تحت الضغط.
يوفر إغلاقًا متسقًا ومحكمًا حتى بعد آلاف دورات التشغيل.
ملحوظة: المقعد غير قابل للاستبدال، وهو مصمم ليدوم طويلاً دون الحاجة إلى صيانة ميدانية.
2. قرص مؤمن بدبابيس لنقل عزم الدوران الإيجابي
يتم تثبيت القرص على الجذع باستخدام دبوس أو اثنين من الفولاذ المقاوم للصدأ، حسب حجم الصمام.
يزيل خطر ارتخاء القرص أو انزلاقه على الجذع - وهي مشكلة شائعة مع وصلات الخدد أو الاحتكاك.
يبسط عملية التجميع ويضمن نقل عزم الدوران بشكل موثوق طوال عمر الصمام.
3. جسم من حديد الدكتايل مع طلاء إيبوكسي
يوفر حديد الدكتايل GGG40 قوة عالية، ومقاومة للصدمات، ومتانة طويلة الأمد.
يوفر طلاء الإيبوكسي (سمك قياسي 250 ميكرومتر، أي لون RAL متاح) حماية ممتازة من التآكل.
تصميم الرقاقة المدمج يوفر مساحة التثبيت ويقلل الوزن الإجمالي.

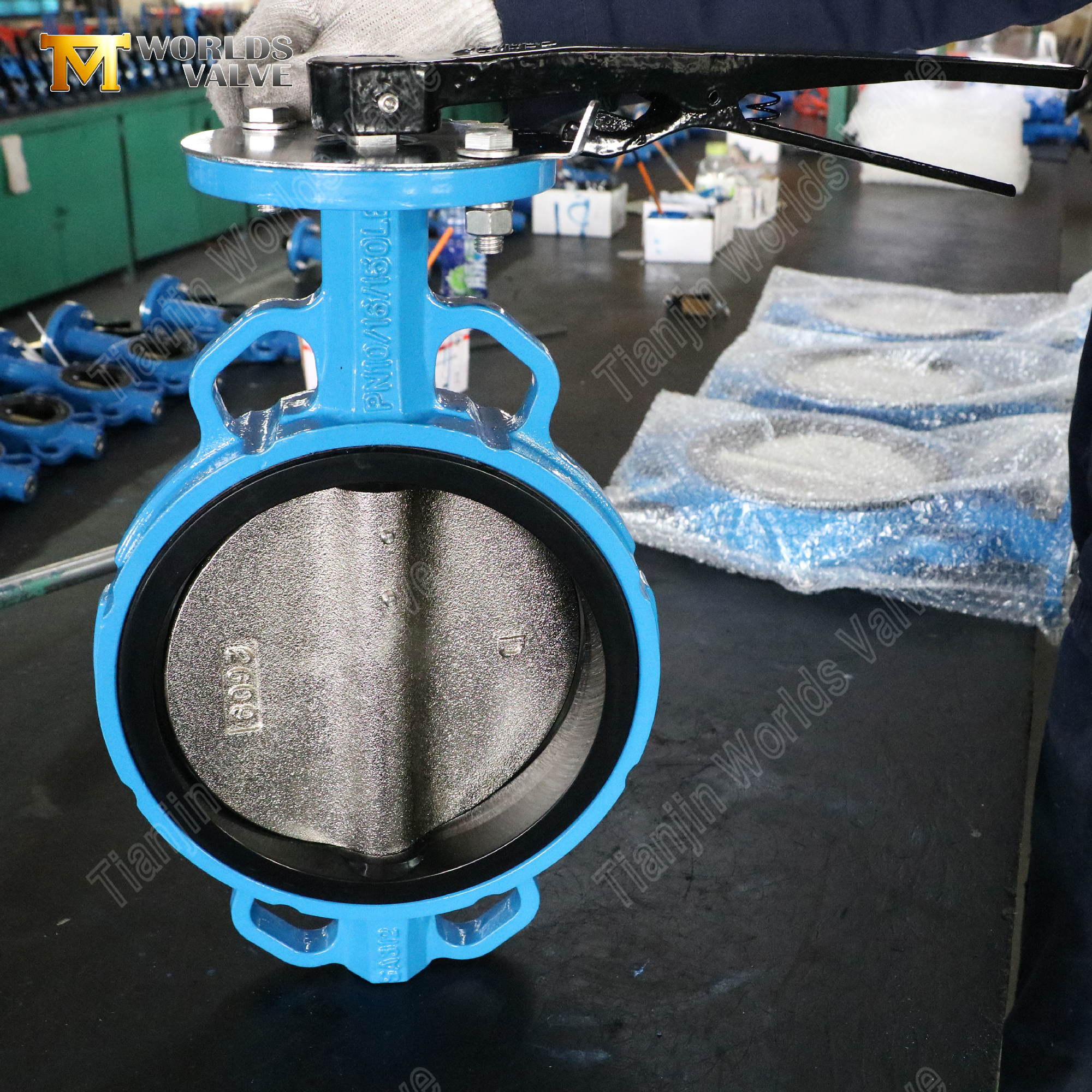

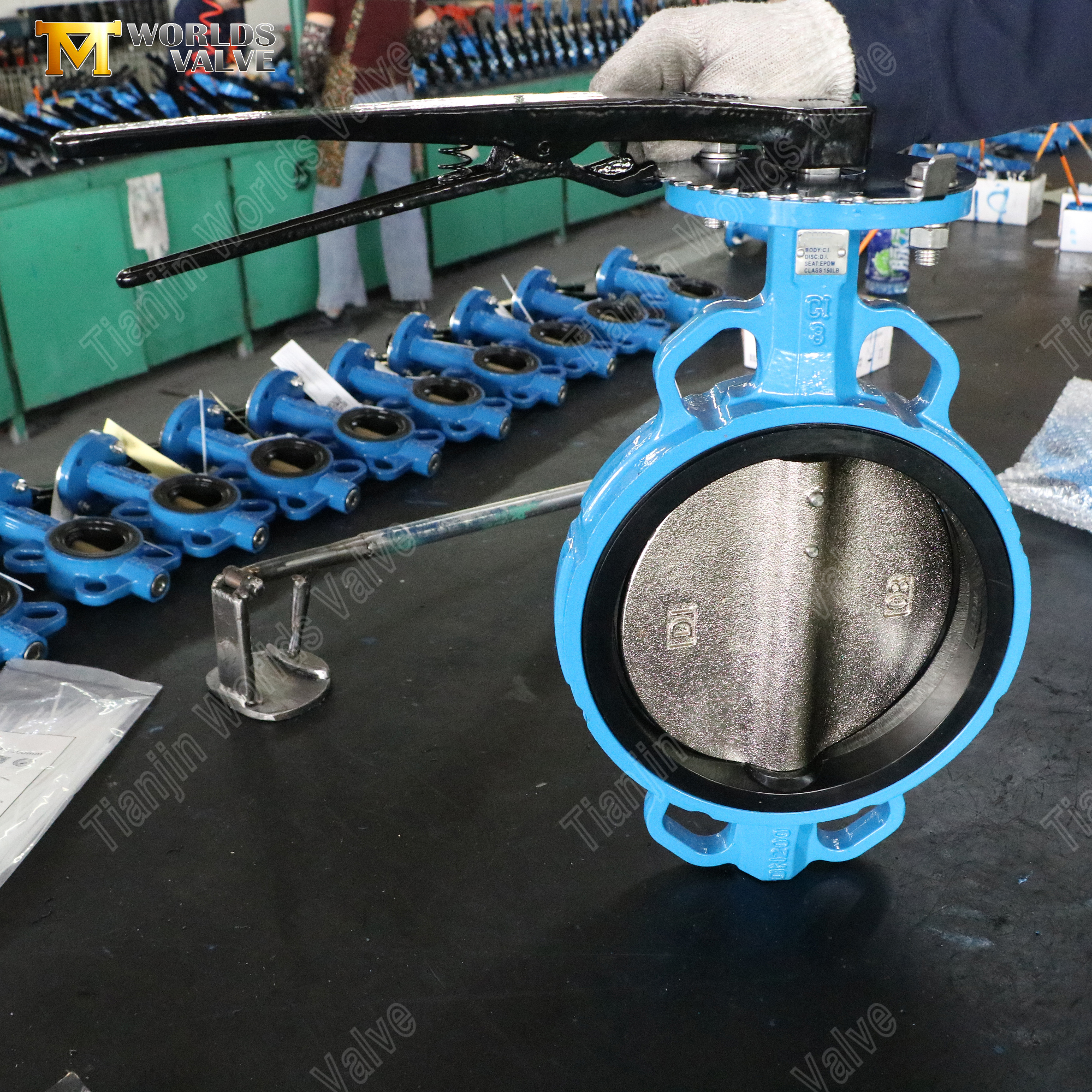

4. تشغيل الرافعة مع إمكانية الاختناق
إشارة مرئية بديهية: يُظهر ذراع اليد بوضوح موضع الصمام في لمحة - الموازي للأنبوب يعني مفتوحًا، والعمودي يعني مغلقًا. لا توجد مؤشرات خارجية مطلوبة.
تحكم بسيط في التشغيل/الإيقاف: يسمح الرافعة بالدوران السريع بمقدار 90 درجة للفتح والإغلاق السريع، مما يتطلب الحد الأدنى من قوة اليد في ظل ظروف الضغط العادية.
تنظيم التدفق الأساسي: تتيح لوحة القفل الموجودة على الرافعة إمكانية تثبيت القرص بزوايا متوسطة، مما يوفر قدرة خنق بسيطة لضبط التدفق.
المعلمة | الخيارات المتاحة |
نوع الصمام | صمام فراشة الويفر (CBF01-TA01) |
الحجم الاسمي | الأحجام المتوفرة (DN50-DN3000) |
مادة القرص | حديد الدكتايل |
نوع المقعد | نسخة احتياطية صلبة EPDM (غير قابلة للاستبدال) |
مادة المقعد | EPDM أو NBR أو Viton (يختار العميل) |
مادة الجسم | حديد الدكتايل (مع طلاء الايبوكسي)؛ WCB، CF8، CF8M متاح أيضًا |
لون طلاء الايبوكسي | يمكن اختياره من قبل العميل (أي لون RAL أو لون مخصص) |
تصنيف الضغط | مخصص (PN10، PN16، الفئة 150، إلخ.) |
شفة أعلى | ISO 5211 (يختار العميل) |
نطاق درجة الحرارة | يعتمد على مادة المقعد المختارة |
وسائل الإعلام النموذجية | مياه البحر، المياه المالحة، المواد الكيميائية، النفط، المياه، الخ. |
1. نقوم بتصنيع الصمامات بشكل صارم وفقًا لمواصفات العميل، مع تقديم توصيات احترافية بشأن اختيار المواد وتركيبها لضمان الأداء الأمثل.
2. إن خبرتنا في بناء الأقراص المثبتة والمقاعد الاحتياطية الصلبة تضمن الموثوقية على المدى الطويل في تطبيقات المياه والخدمات العامة.
3. يتم توفير الوثائق الكاملة، بما في ذلك شهادات المواد وتقارير الاختبار، مع كل طلب.
4. منشأتنا الحاصلة على شهادة ISO 9001 تدعم التصدير العالمي، مع شهادات مثل CE، UKCA، WRAS، وACS متاحة عند الطلب.
نحن ندعوك للاتصال بنا للحصول على عرض أسعار تنافسي أو لترتيب زيارة لمصنعنا. فريقنا على استعداد لمناقشة متطلبات مشروعك وتقديم الدعم الفني وإظهار قدراتنا التصنيعية بشكل مباشر.
تلبية احتياجاتك المحددة:
