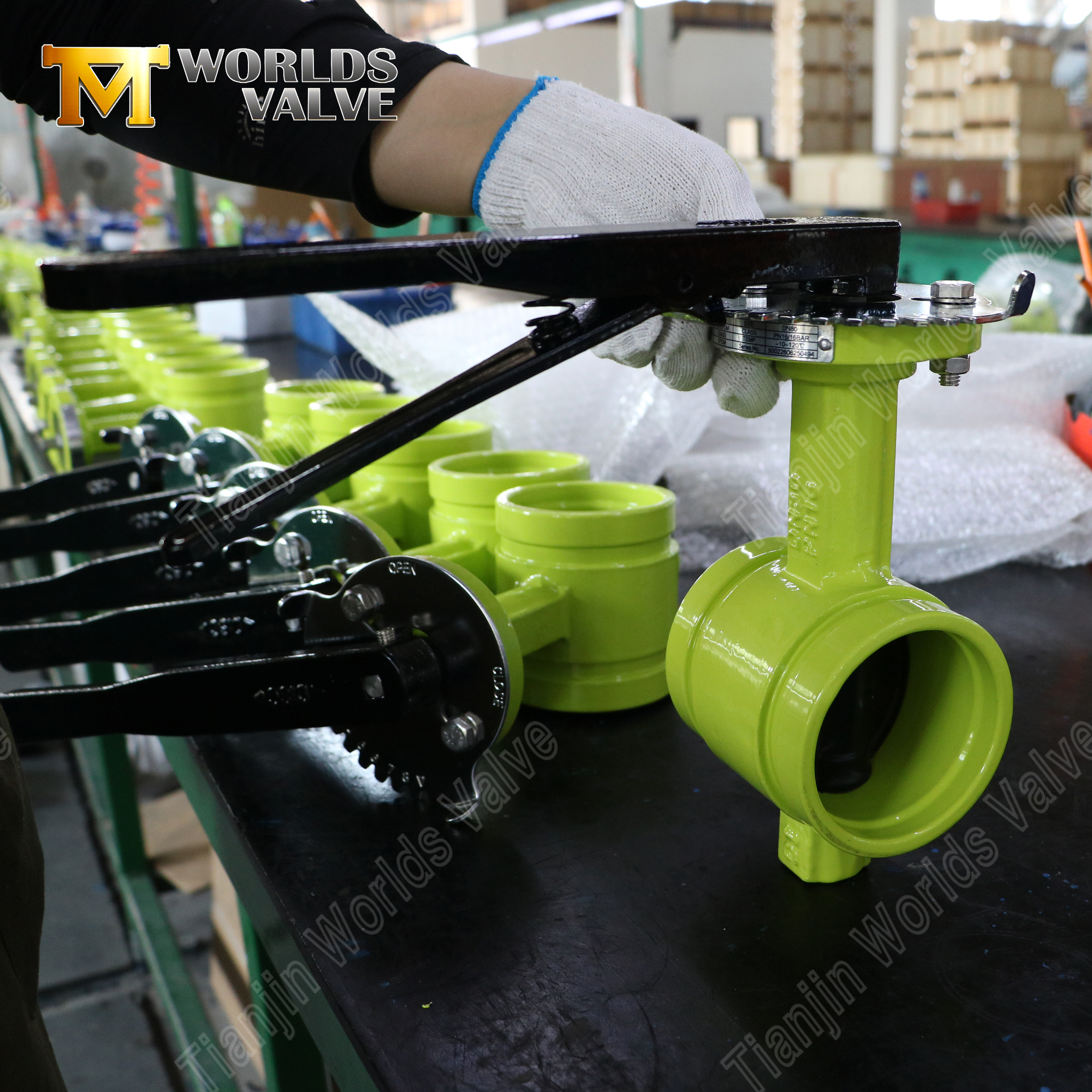

صمام الفراشة ذي النهاية المحززة - يتم تركيبه في دقائق، ولا يتطلب أي لحام

نظرة عامة على المنتج

يتميز طراز DN80 هذا بجسم من الحديد المرن، وقرص من الحديد المرن مع قولبة EPDM الزائدة، وساق من الفولاذ المقاوم للصدأ SS420، ومقعد EPDM - وهو مزيج من المواد يوفر مقاومة ممتازة للتآكل، وختم محكم الفقاعات، وعمر خدمة طويل. تم تصنيفه بـ PN16 (16 بار)، وهو مصمم ليناسب ظروف الخدمة الصعبة.

باعتبارنا مصنعًا مباشرًا لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) ولدينا أكثر من 15 عامًا من الخبرة في التصدير، فإننا نقدم حلولًا قابلة للتخصيص بالكامل - المواد والأحجام ومعدلات الضغط والطلاءات والمحركات والتعبئة والتغليف - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 وCE وUKCA وWRAS وACS.

يقدم:

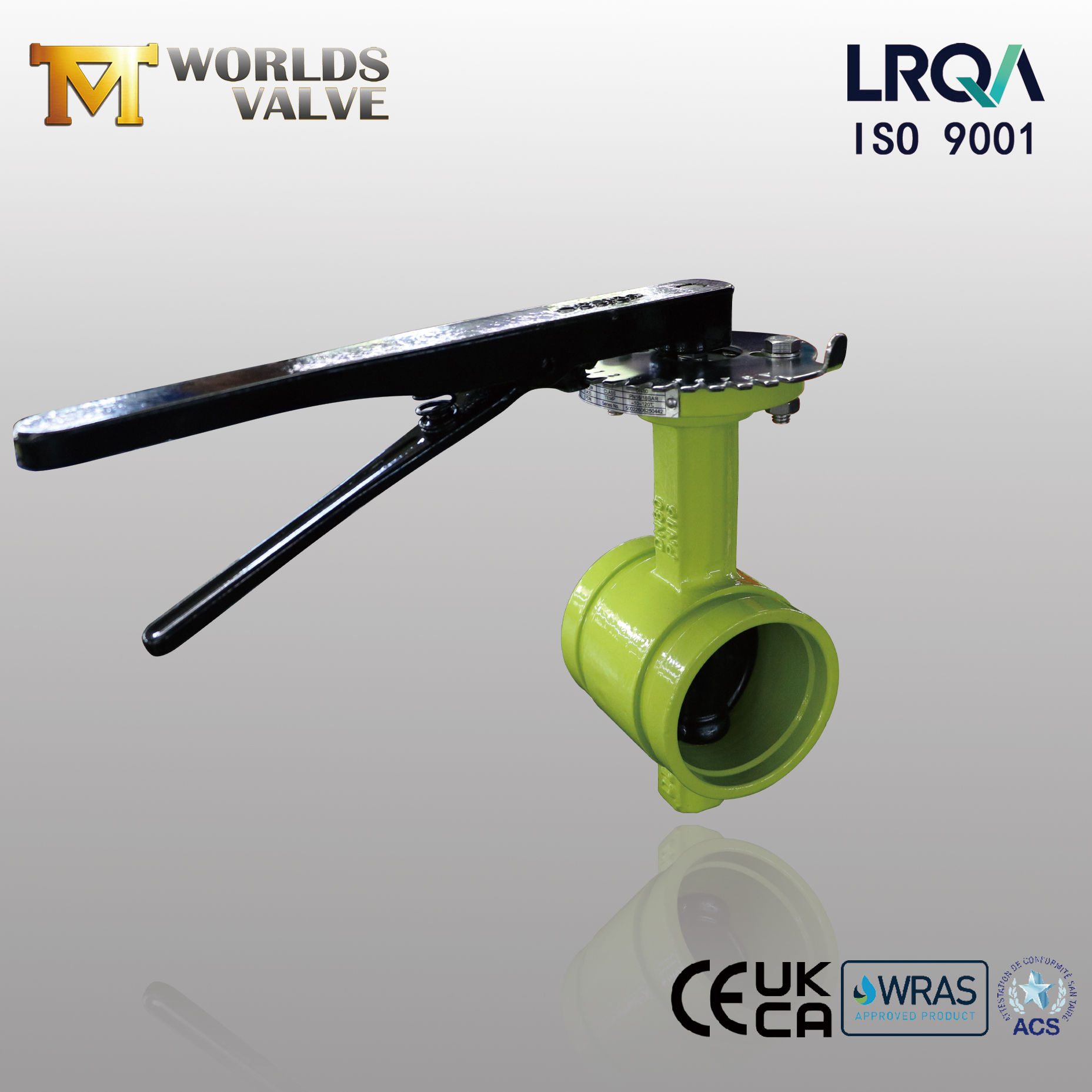

صمام الفراشة ذو النهاية المحززة | هيئة دي | مقعد EPDM مطلي بقرص DI | SS420 الجذعية | 16 بار

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

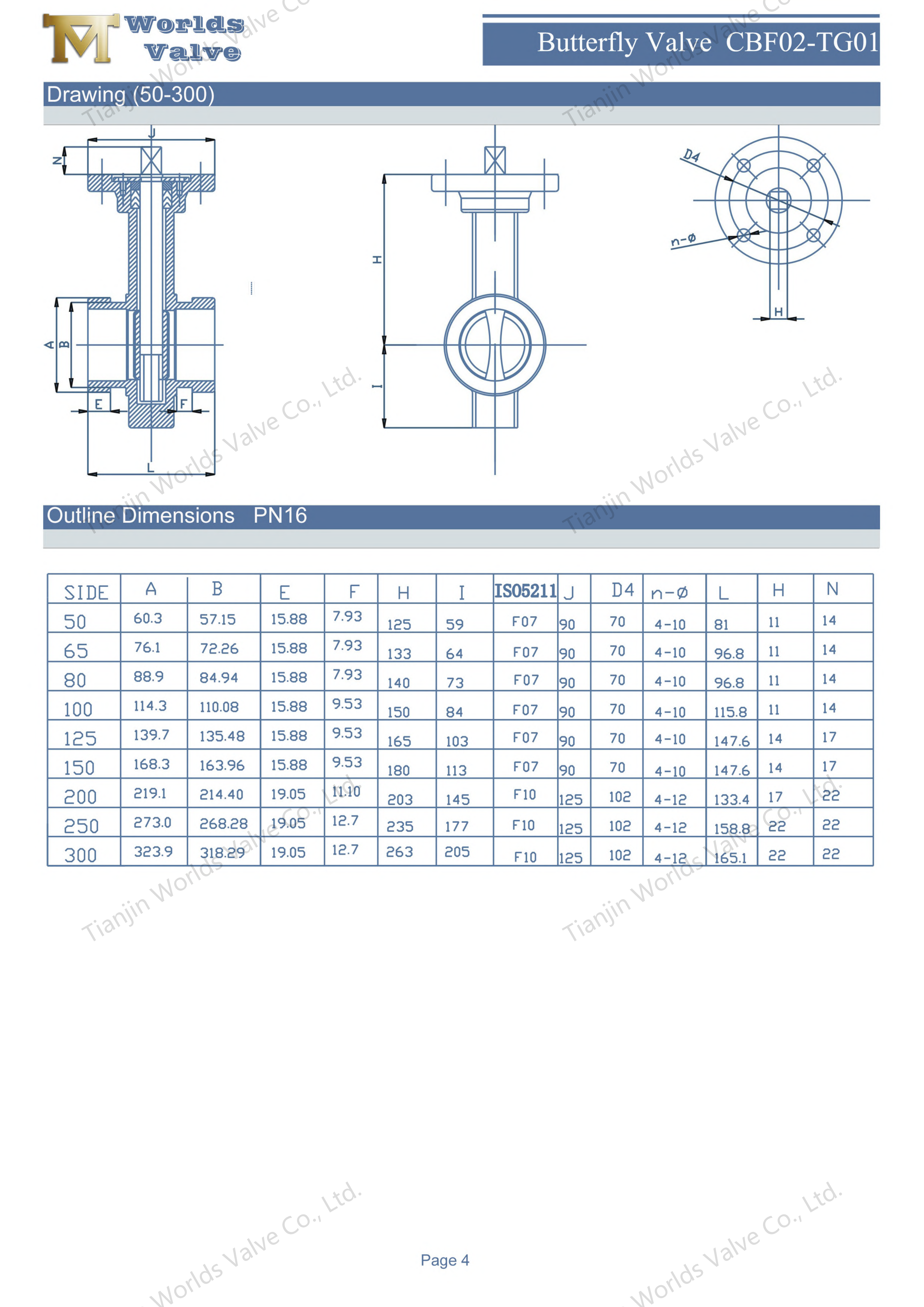

CBF02-TG01- معلومات مفصلة عن المنتج

المواصفات الفنية

الميزات والمزايا الرئيسية

1. وصلة نهائية محززة - يتم تركيبها في دقائق

يوفر التصميم النهائي المحزز مزايا كبيرة مقارنةً بالوصلات التقليدية ذات الحواف أو الملولبة:

• لا يوجد لحام ولا خيوط - يتصل الصمام بخط الأنابيب باستخدام قارنتين ميكانيكيتين محزوزتين. ما عليك سوى إدخال الصمام بين الوصلات وإحكام ربطه. لا توجد تصاريح عمل على الساخن، ولا آلات خيوط، ولا حشوات للشفة. التثبيت بسيط وسريع وآمن.

• تركيب أسرع بنسبة 60% - بالمقارنة مع الصمامات ذات الحواف، يتم تركيب الصمامات الطرفية المحززة في جزء صغير من الوقت. بالنسبة للمشاريع واسعة النطاق، يؤدي ذلك إلى توفير كبير في العمالة وإكمال المشروع بشكل أسرع.

• سهولة الصيانة - يمكن إزالة الصمام وإعادة تركيبه باستخدام نفس أدوات التوصيل المحززة، مما يسهل عملية الصيانة والاستبدال دون الإضرار ببقية نظام الأنابيب.

• مدمجة وموفرة للمساحة – تعد صمامات الفراشة ذات النهاية المحززة أكثر إحكاما من البدائل ذات الحواف، ويمكن تركيبها بسهولة في غرف المعدات الضيقة ورفوف الأنابيب المزدحمة.

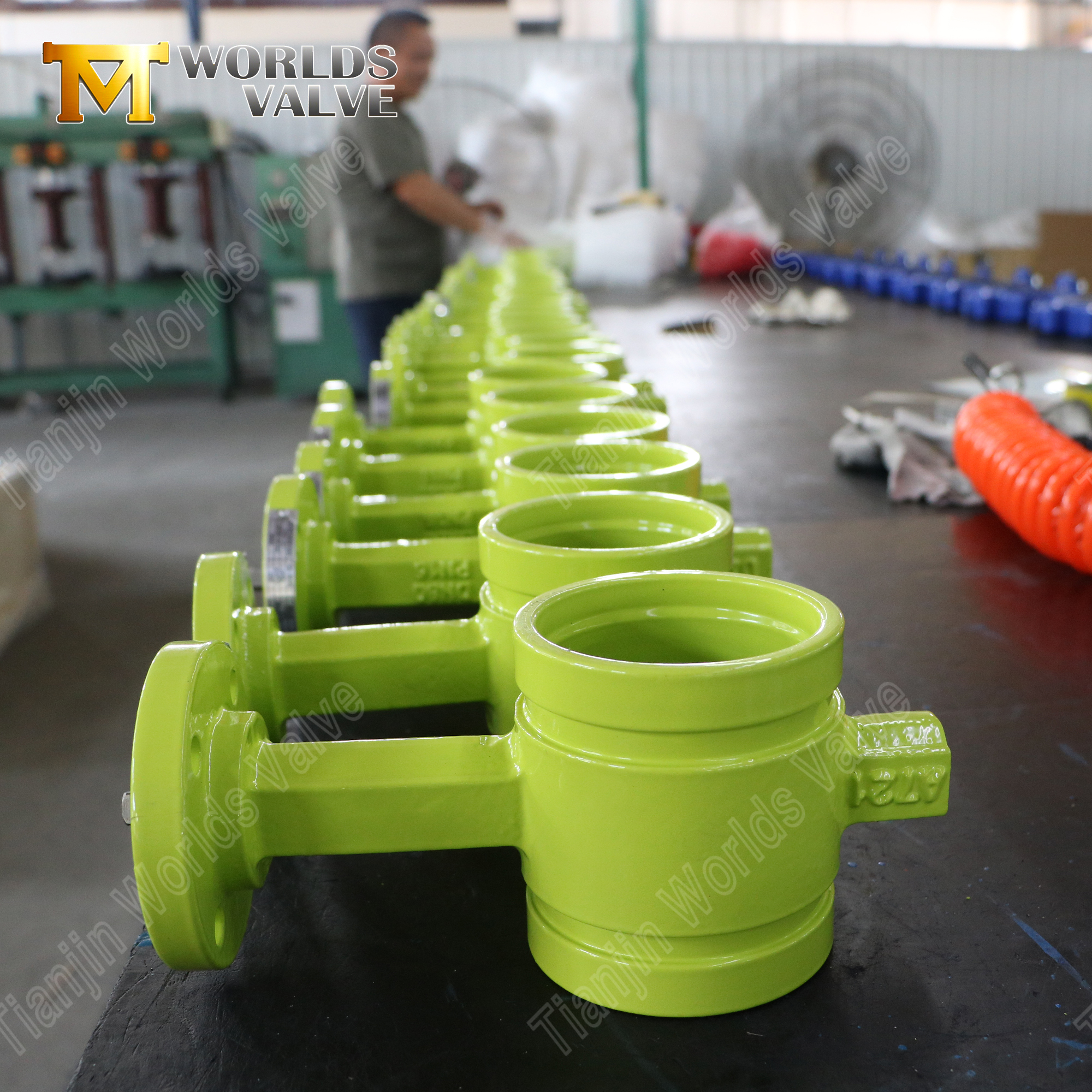

2. مادة الجسم - حديد الدكتايل (GGG40)

يتم تصنيع جسم الصمام من حديد الدكتايل GGG40 (ASTM A536 65-45-12):

• ضعف قوة الحديد الرمادي - يوفر الحديد المرن ضعف قوة الشد تقريبًا، مما يجعله مثاليًا لخدمة PN16 وظروف ارتفاع الضغط.

• مقاومة ممتازة للصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات والاهتزازات الميكانيكية.

• مقاومة للتآكل – إلى جانب طلاء الإيبوكسي القياسي الخاص بنا (250 ميكرومتر كحد أدنى)، يوفر الجسم المصنوع من الحديد المرن حماية موثوقة ضد التآكل للمياه ومياه الصرف الصحي والخدمات الصناعية العامة.

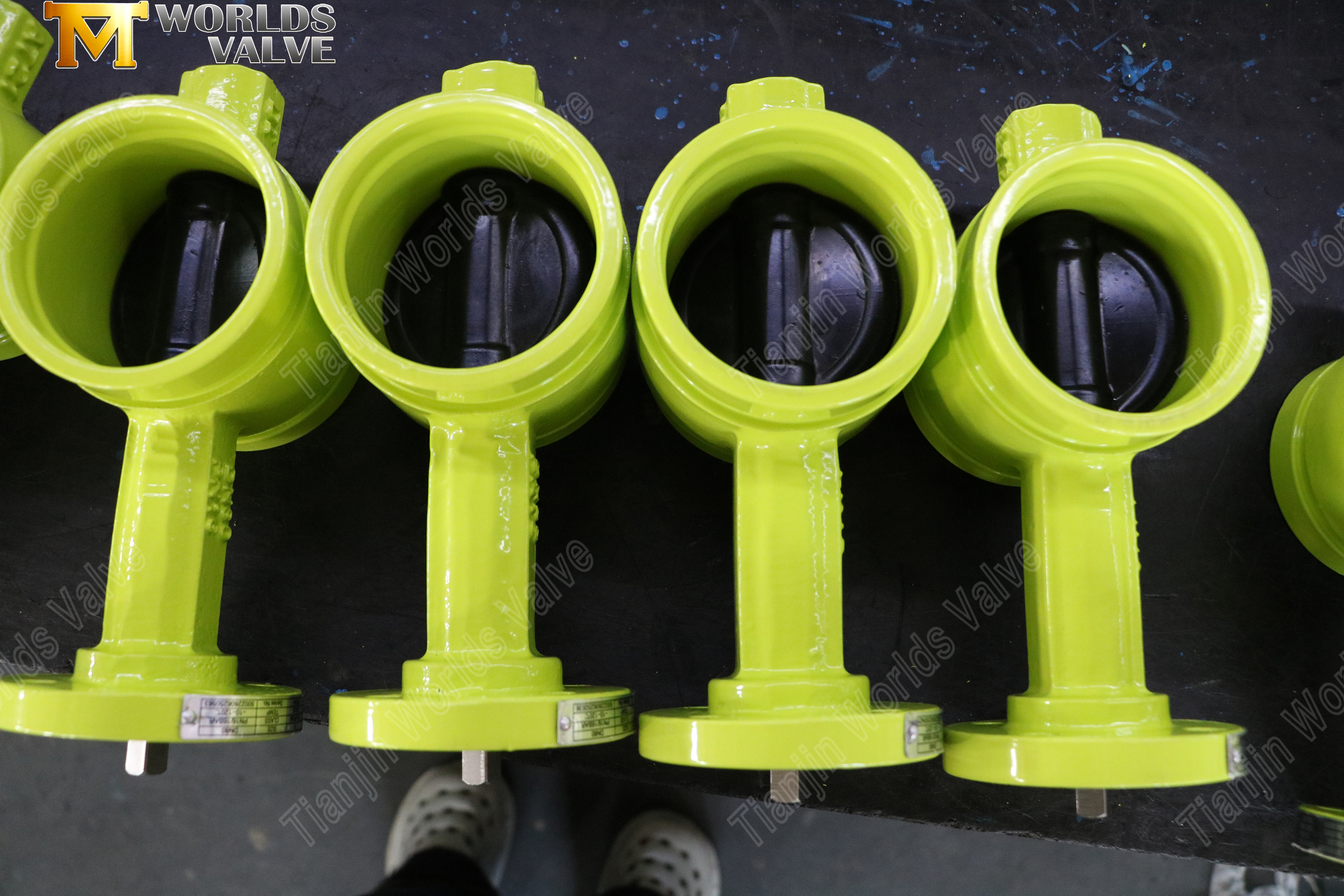

3. مادة القرص - حديد الدكتايل مع صب EPDM الزائد

يتميز القرص بقلب من الحديد المرن مع قالب مطاطي EPDM:

• إغلاق محكم الفقاعات – يخلق القالب الزائد EPDM سطحًا مانعًا للتسرب مرنًا على المقعد، مما يوفر إغلاق محكم الفقاعات معتمدًا وفقًا لمعايير EN 12266-1 وAPI 598.

• الحد الأقصى لسعة التدفق - يلغي التصميم المصبوب بشكل زائد الحاجة إلى بطانة منفصلة، ​​مما يسمح بمرور تدفق أكبر وقيم السيرة الذاتية الأعلى.

• حماية كاملة من التآكل - تقوم طبقة EPDM بتغليف قرص الحديد المرن بالكامل، مما يحميه من التآكل ويطيل عمر الخدمة.

4. مادة المقعد-EPDM

يوفر مقعد EPDM إحكامًا موثوقًا به عبر مجموعة واسعة من التطبيقات المعتمدة على الماء:

• مقاومة ممتازة للماء والطقس - يوفر EPDM مقاومة رائعة للماء والبخار والعوامل الجوية الخارجية.

• نطاق درجة حرارة واسع - يحافظ على خصائص الغلق من -20 درجة مئوية إلى +120 درجة مئوية.

• المقاومة الكيميائية - يقاوم الأحماض المخففة والقلويات والمواد الكيميائية لمعالجة المياه بما في ذلك الكلور والأوزون.

5. المواد الجذعية – SS420

يتم تصنيع ساق الصمام من الفولاذ المقاوم للصدأ SS420:

• قوة عالية - قوة أعلى بكثير من الفولاذ المقاوم للصدأ 304/316، مما يضمن نقل عزم الدوران بشكل موثوق.

• مقاومة للاهتراء - السطح الصلب يقاوم التهيج والقلق أثناء ركوب الدراجات المتكررة.

• تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.

6. خيارات المحرك وتركيب ISO 5211

تم تجهيز الصمام بشفة علوية قياسية ISO 5211:

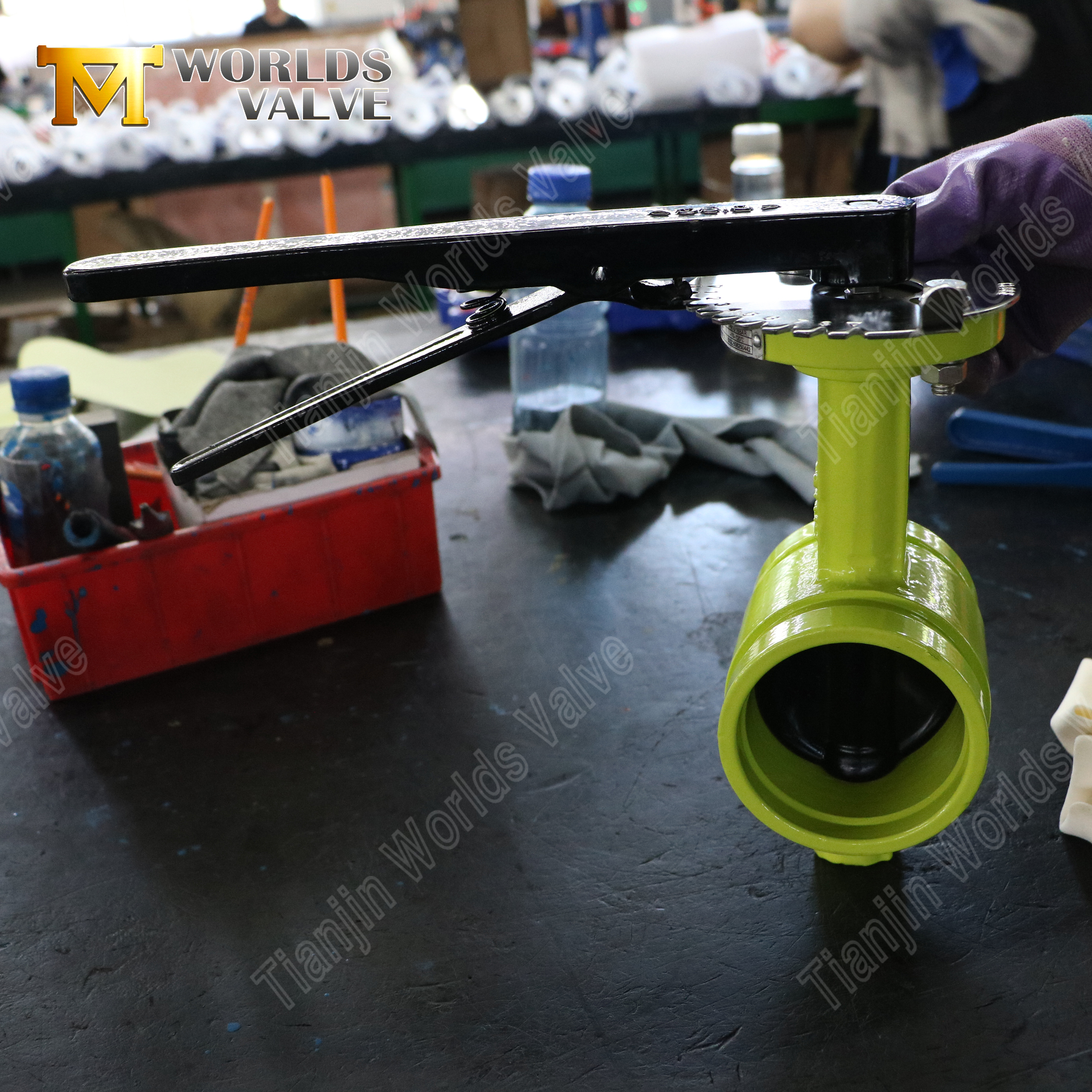

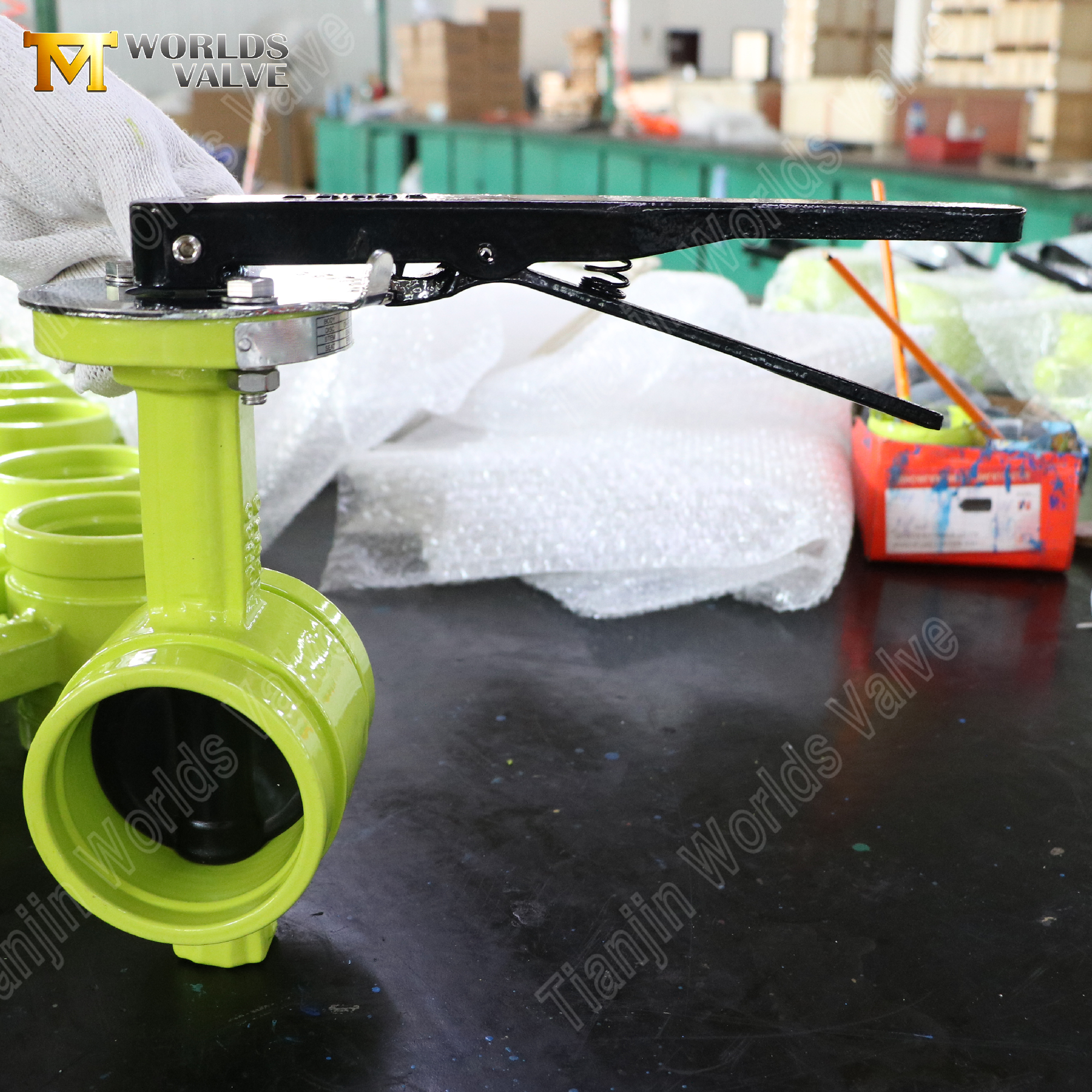

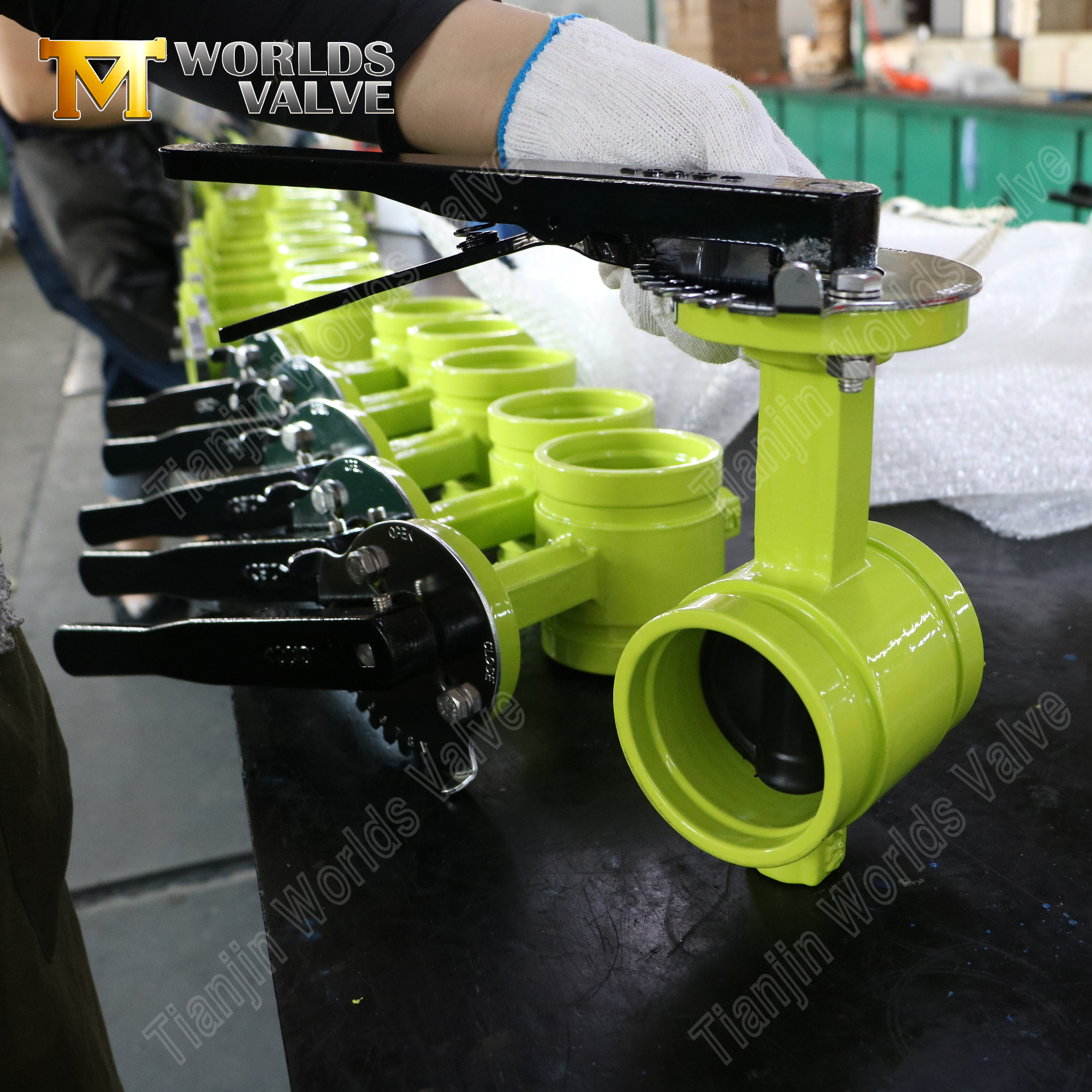

• رافعة يدوية - تحكم يدوي سريع في التشغيل والإيقاف مع لوحة القفل.

• مشغل التروس - قفل ذاتي مع مؤشر إغلاق مفتوح.

• المحركات الكهربائية - أنواع التشغيل والإيقاف أو التعديل مع ردود فعل من 4 إلى 20 مللي أمبير، وتجاوز يدوي، وتكامل PLC/SCADA.

• المحركات الهوائية – تصميمات مزدوجة الفعل أو إرجاع الزنبرك (آمنة من الفشل).

• مشغلو العجلات المتسلسلة – للمنشآت العلوية أو التي يتعذر الوصول إليها.

تتوفر واجهات المحرك المخصصة عند الطلب.

التطبيقات النموذجية

لماذا تختار صمام عوالم تيانجين؟

1. المصنع المباشر، بدون وسيط - تسعير المصنع والتواصل المباشر.

2. أكثر من 19 عامًا من الخبرة في التصدير - خدمات لوجستية سلسة ودعم ما بعد البيع لأكثر من 50 دولة.

3. تخصيص كامل لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي - المواد والأحجام وتقييمات الضغط والطلاءات والمحركات والتعبئة والتغليف - كلها مصممة وفقًا لمواصفاتك.

4. الشهادات الدولية -ISO 9001، CE، UKCA، WRAS، ACS - DNV/ABS متاحة.

5. التوثيق الكامل - شهادات المواد وتقارير اختبار الضغط مع كل طلب.

6. اختبار الضغط بنسبة 100% - تم اختبار كل صمام قبل الشحن.

7. الاستجابة السريعة والتسليم في الوقت المحدد - مدير مشروع مخصص؛ المهلة 15-40 يوما.

8. الترحيب بزيارة المصنع - قم بجولة في خطوط الإنتاج لدينا في تيانجين.

تواصل معنا - قم بتخصيص الصمام المحزز الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين DN80 PN16 هذا أو تصميم مخصص بالكامل بمواد أو مشغلات أو طبقات متخصصة، فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا استفسارك مع:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مزيج المواد المفضلة

• نوع المحرك ومتطلبات التحكم

• الكمية المستهدفة وميناء الوجهة

سوف يستجيب فريق المبيعات لدينا خلال 24 ساعة بعرض أسعار تنافسي واقتراح هندسي.

نحن ندعوك بحرارة لزيارة مصنعنا في تيانجين، الصين. دعونا نبني صمامك معًا.
