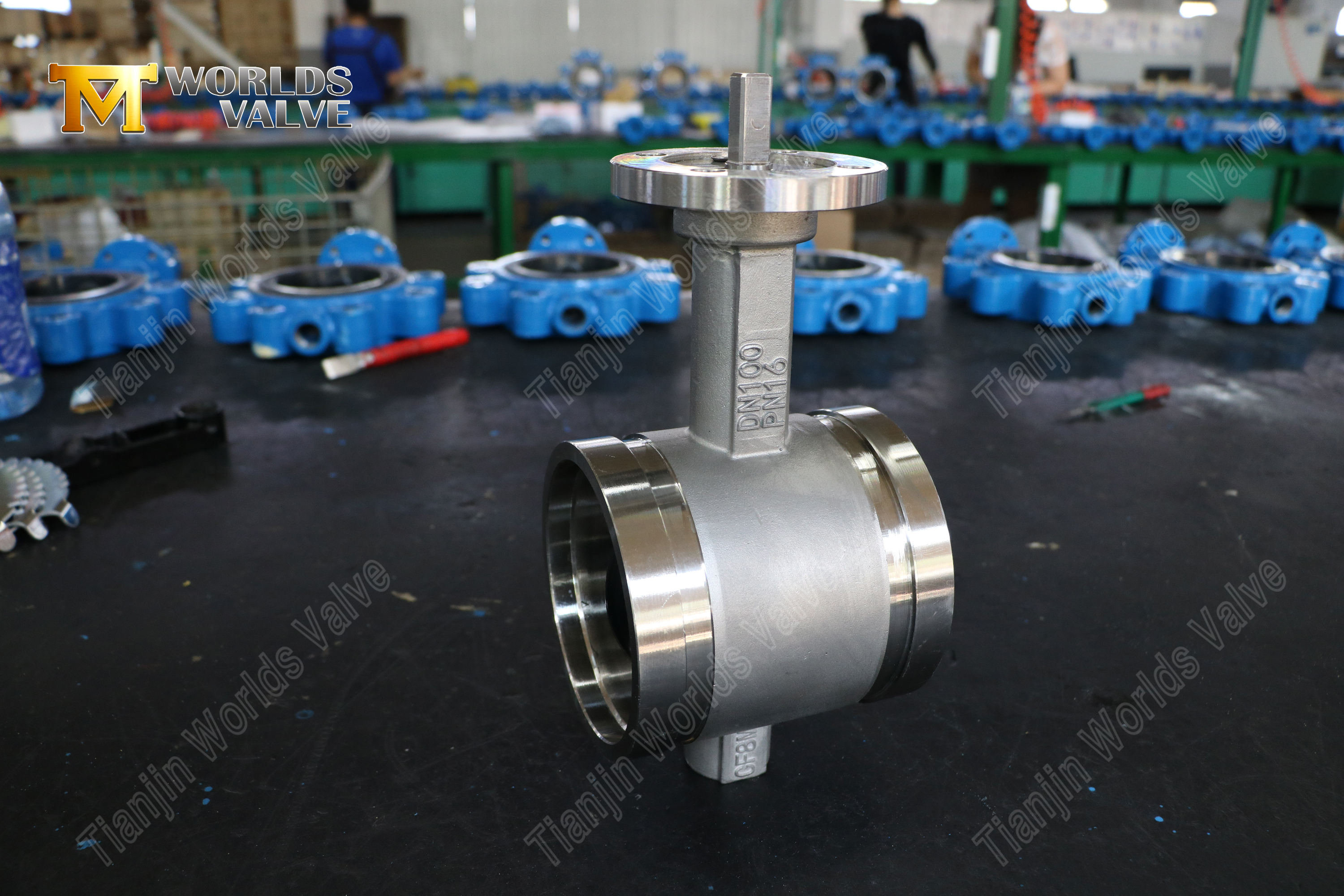

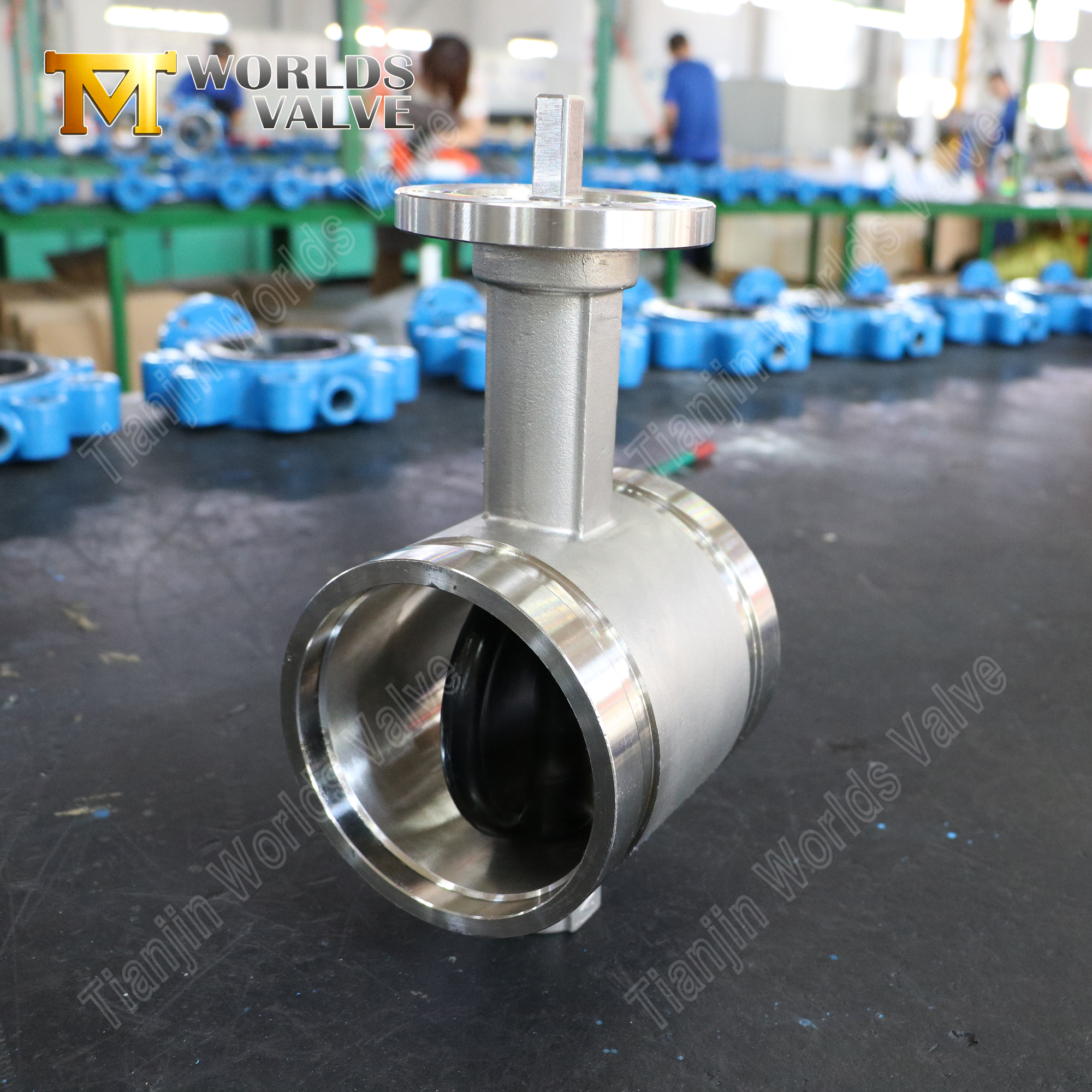

صمام الفراشة ذو النهاية المخددة SS - هيكل CF8M، PN16، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

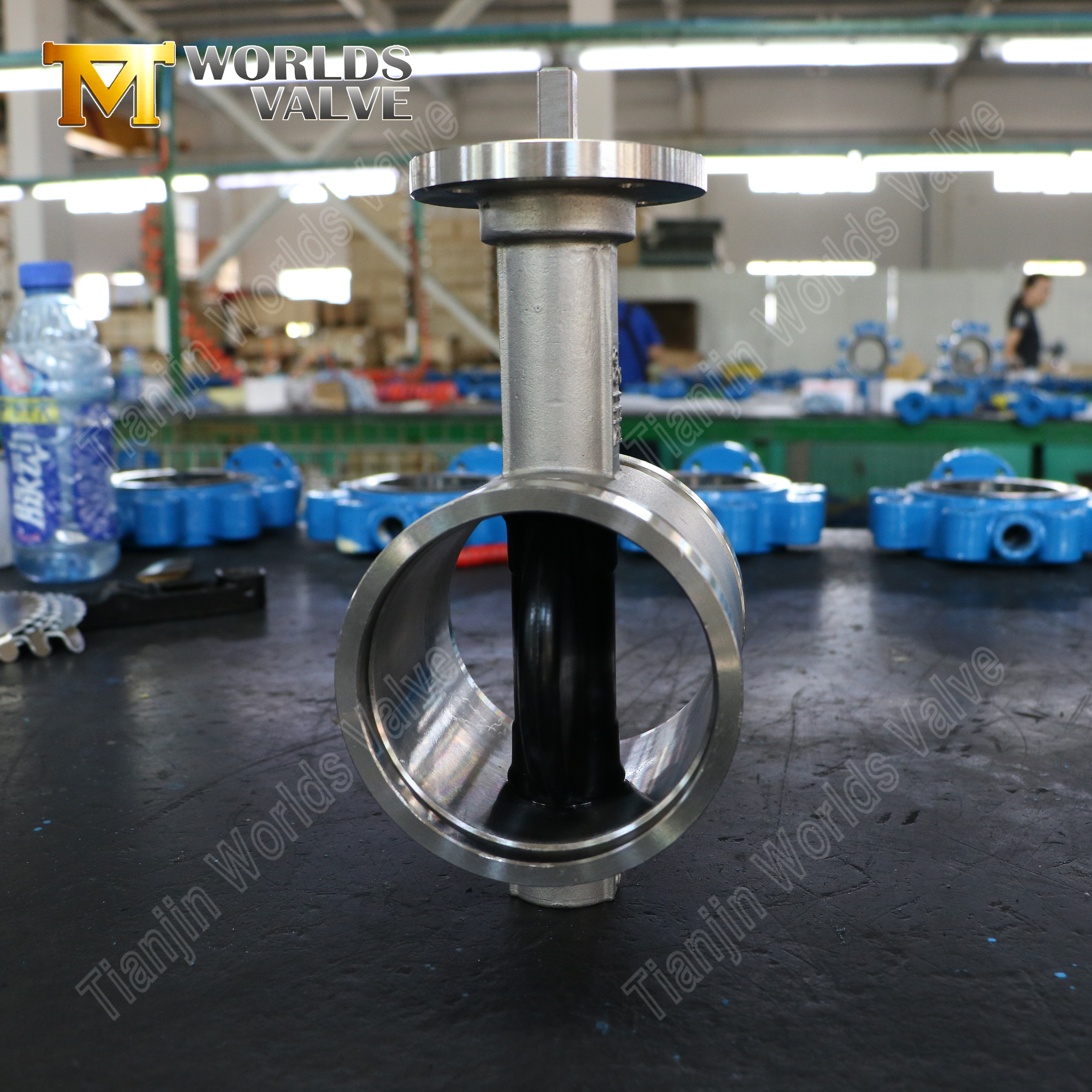

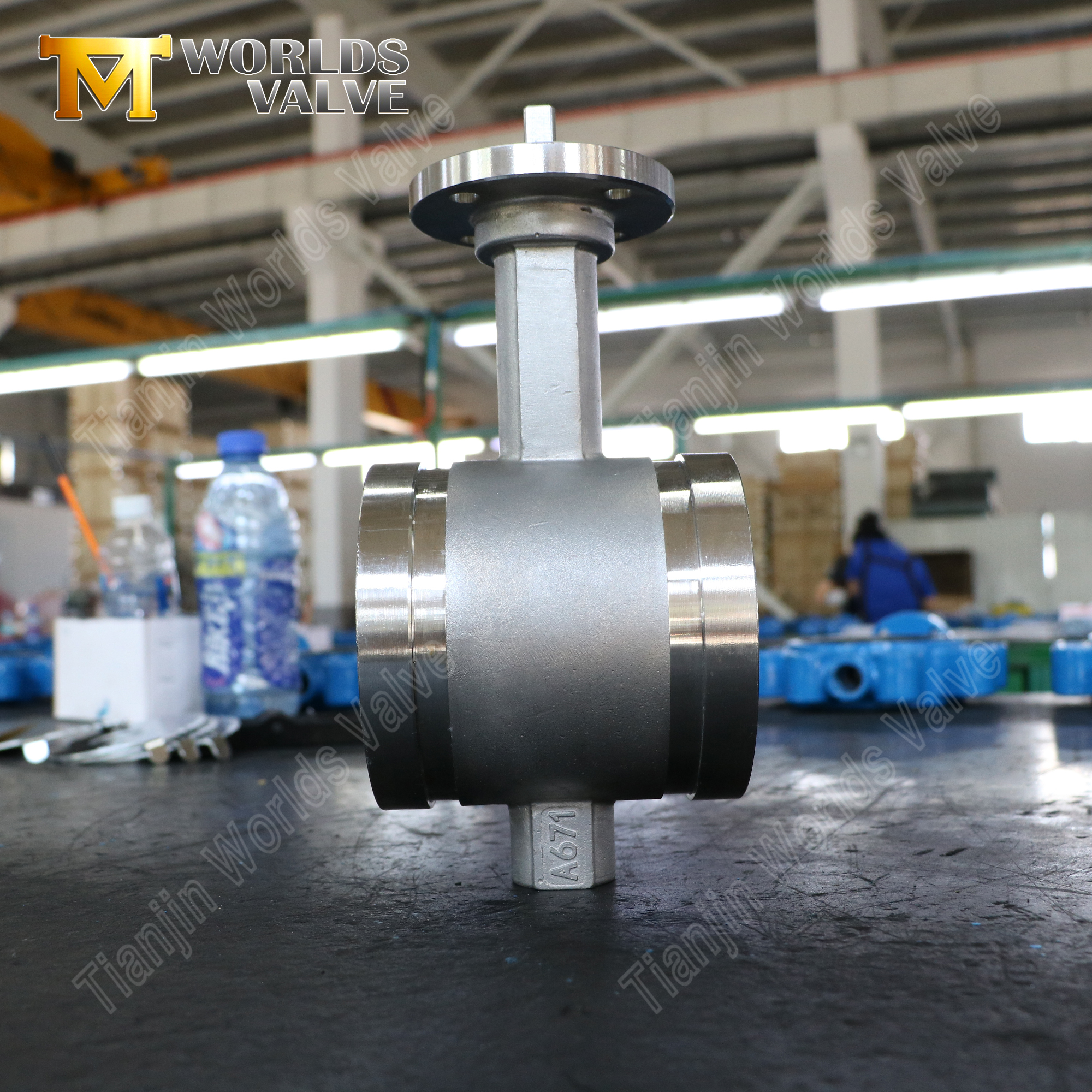

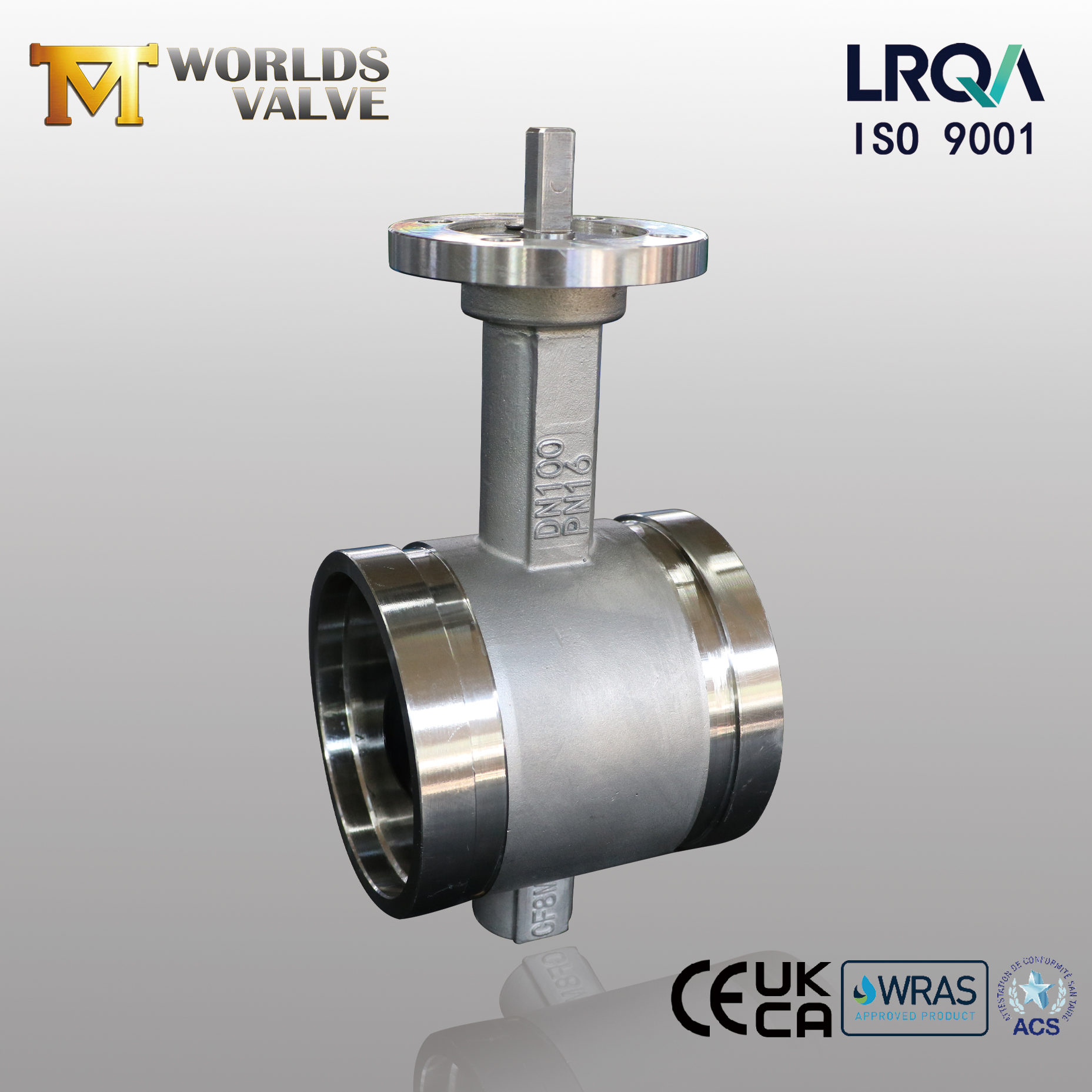

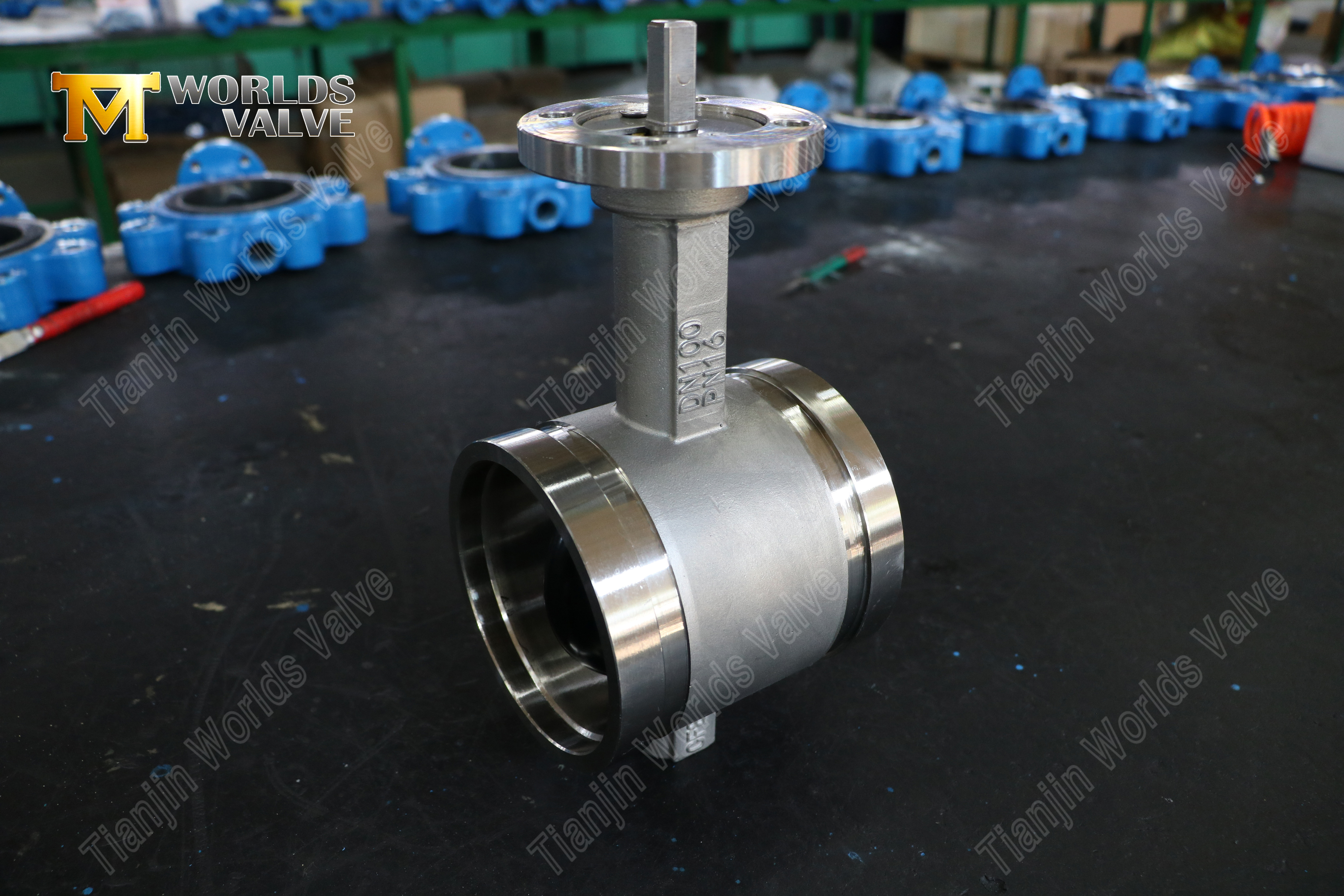

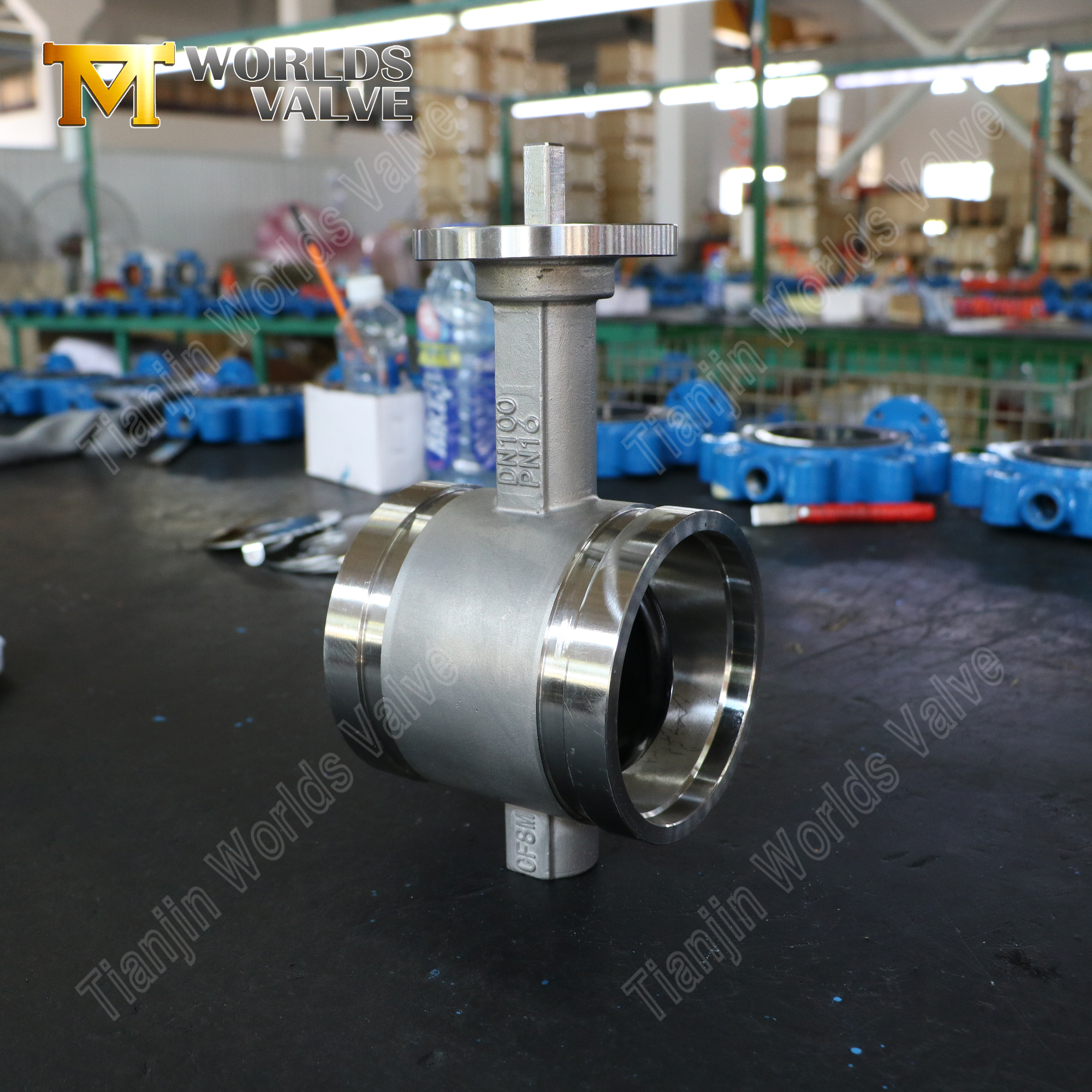

صمام الفراشة ذو النهاية المحززة عبارة عن جهاز للتحكم في التدفق ربع دورة مصمم للتركيب السريع والآمن باستخدام أدوات التوصيل المحززة الميكانيكية. على عكس الصمامات ذات الحواف أو الملولبة التي تتطلب اللحام أو التثبيت أو اللولبة، يتصل تصميم النهاية المحززة بخط الأنابيب ببساطة عن طريق إدخال الصمام بين اثنتين من أدوات التوصيل والشد - مما يقلل وقت التثبيت بنسبة تصل إلى 60% ويزيل الحاجة إلى تصاريح العمل الساخنة أو الأدوات المتخصصة.

يتميز هذا الطراز بهيكل من الفولاذ المقاوم للصدأ CF8M (AISI 316) لمقاومة فائقة للتآكل، وقرص DI (حديد الدكتايل) مغلف بالكامل في EPDM لإغلاق محكم الفقاعات وعزل معدني كامل عن سائل المعالجة، وساق من الفولاذ المقاوم للصدأ SS420 لنقل عزم الدوران القوي - مُصنف عند PN16 (16 بار). يعمل تغليف EPDM الموجود على القرص على حماية قلب حديد الدكتايل من التآكل مع توفير سطح مانع للتسرب مرن يضغط على المقعد من أجل إيقاف التسرب تمامًا.

باعتبارها شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) مع أكثر من 19 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فراشة ذات نهاية محززة قابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط والطلاءات والمحركات - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

صمام الفراشة ذو النهاية المحززة | جسم CF8M | قرص DI مغلف بالكامل في EPDM |PN16

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

RGV02-TG01- معلومات مفصلة عن المنتج

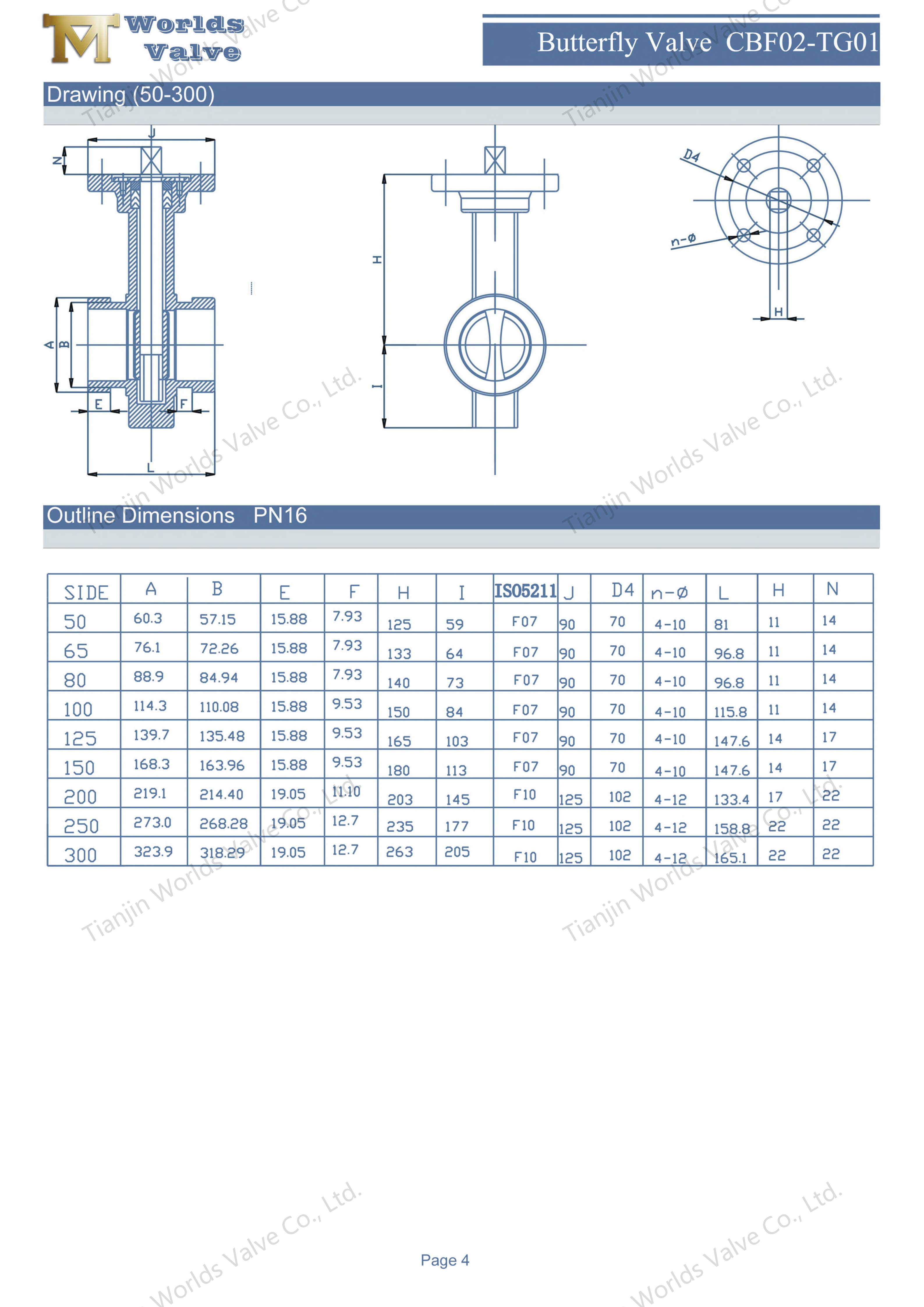

المواصفات الفنية

الميزات والمزايا الرئيسية

1. وصلة نهائية محززة - تركيب سريع، بدون لحام

• تركيب سريع وبسيط - يتصل الصمام بخط الأنابيب باستخدام قارنتين ميكانيكيتين محزوزتين. ما عليك سوى إدخال الصمام بين الوصلات وإحكام ربطه - بدون لحام أو خيوط أو مسامير شفة. يتم تقليل وقت التثبيت بنسبة تصل إلى 60% مقارنة بالصمامات ذات الحواف.

• لا يتطلب العمل الساخن - يلغي الحاجة إلى تصاريح اللحام، وساعات الحريق، ومهارات اللحام المتخصصة - وهي ميزة بالغة الأهمية في المناطق الخطرة، والمشاريع التحديثية، والمساحات الضيقة.

• سهل الصيانة - يمكن إزالة الصمام وإعادة تركيبه بسهولة باستخدام نفس الوصلات المحززة، مما يسهل عملية الصيانة والاستبدال دون الإضرار ببقية نظام الأنابيب.

• تصميم موفر للمساحة - تعد صمامات الفراشة ذات النهاية المحززة أكثر إحكاما من البدائل ذات الحواف، وتتطلب مساحة أقل في غرف المعدات الضيقة ورفوف الأنابيب المزدحمة.

• توافق AWWA C606 - يتم تصنيع الأطراف المحززة وفقًا لمعايير AWWA C606، مما يضمن التوافق مع الوصلات المحززة القياسية في جميع أنحاء العالم.

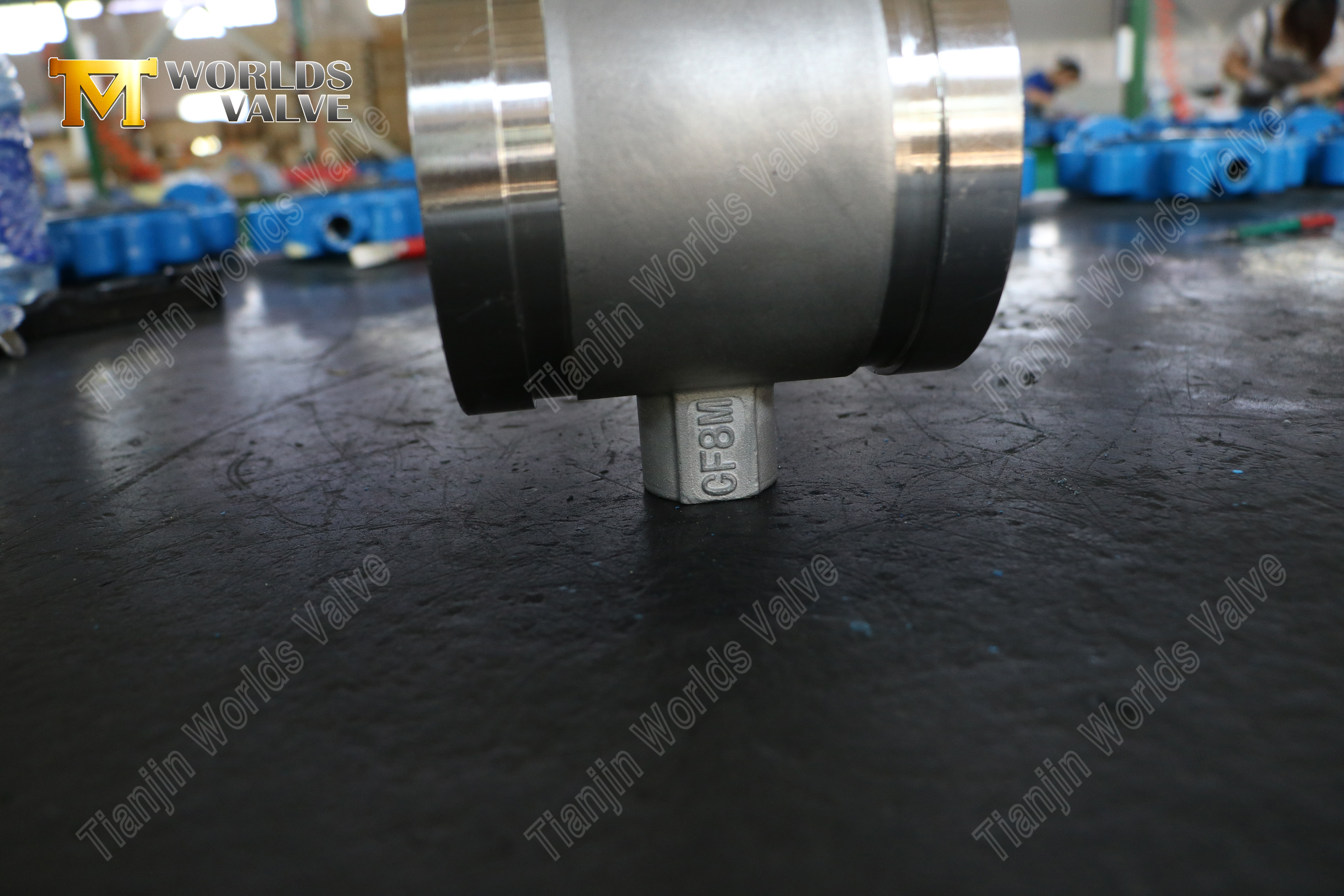

2. مادة الجسم - الفولاذ المقاوم للصدأ CF8M (AISI 316)

• مقاومة فائقة للتآكل - يوفر CF8M مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد، ومياه البحر، والوسائط العدوانية - ويتفوق بشكل كبير على الفولاذ المقاوم للصدأ 304 (CF8) في الظروف الصعبة.

• توافق كيميائي واسع - مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية الخفيفة والأحماض والقلويات - مثالي للمعالجة الكيميائية والتطبيقات الصيدلانية والبحرية.

• صحية وغير سامة - المادة آمنة للاستخدام في مياه الشرب ومعالجة الأغذية والتطبيقات الصيدلانية.

• عمر خدمة ممتد – تضمن خصائص مقاومة التآكل لـ CF8M موثوقية طويلة المدى حتى في البيئات العدوانية، مما يقلل من تكرار الاستبدال وتكاليف الصيانة.

3. مادة القرص – DI مع التغليف الكامل EPDM

• عزل كامل للمعادن - يتم تغليف قلب حديد الدكتايل بالكامل في EPDM، مما يضمن عدم اتصال أي معدن بسائل العملية. وهذا يزيل مخاطر التآكل والنقر والتلوث تمامًا.

• إغلاق محكم الفقاعات - تخلق تغليف EPDM سطحًا مانعًا للتسرب مرنًا يضغط على المقعد عند إغلاقه، مما يوفر إغلاق محكم الفقاعات معتمدًا وفقًا لمعايير EN 12266-1 وAPI 598.

• مقاومة كيميائية فائقة - يوفر EPDM مقاومة ممتازة للمياه ومياه الصرف الصحي والأحماض المخففة والقلويات والمواد الكيميائية الشائعة لمعالجة المياه بما في ذلك الكلور والأوزون.

• الحد الأقصى لسعة التدفق - يلغي تصميم القرص المغلف الحاجة إلى بطانة منفصلة بين القرص والمقعد، مما يسمح بمرور تدفق أكبر وقيم السيرة الذاتية الأعلى.

• نطاق درجة الحرارة الواسع - يحافظ EPDM على خصائص الختم من -20 درجة مئوية إلى +120 درجة مئوية، ويغطي النطاق الكامل لنظام المياه النموذجي ودرجات حرارة الخدمة الصناعية.

4. المواد الجذعية - الفولاذ المقاوم للصدأ SS420

• قوة عالية - يوفر SS420 قوة شد أعلى بكثير من الفولاذ المقاوم للصدأ 304/316، مما يضمن نقل عزم الدوران بشكل موثوق حتى في الصمامات ذات القطر الأكبر.

• مقاومة ممتازة للتآكل - يقاوم السطح المتصلب التهيج والغضب أثناء ركوب الدراجات المتكررة، مما يطيل العمر التشغيلي لواجهة الجذع إلى المحمل.

• تصميم مقاوم للنفخ - تمنع آلية الاحتفاظ قذف الجذع العرضي تحت ضغط مرتفع، مما يضمن التشغيل الآمن.

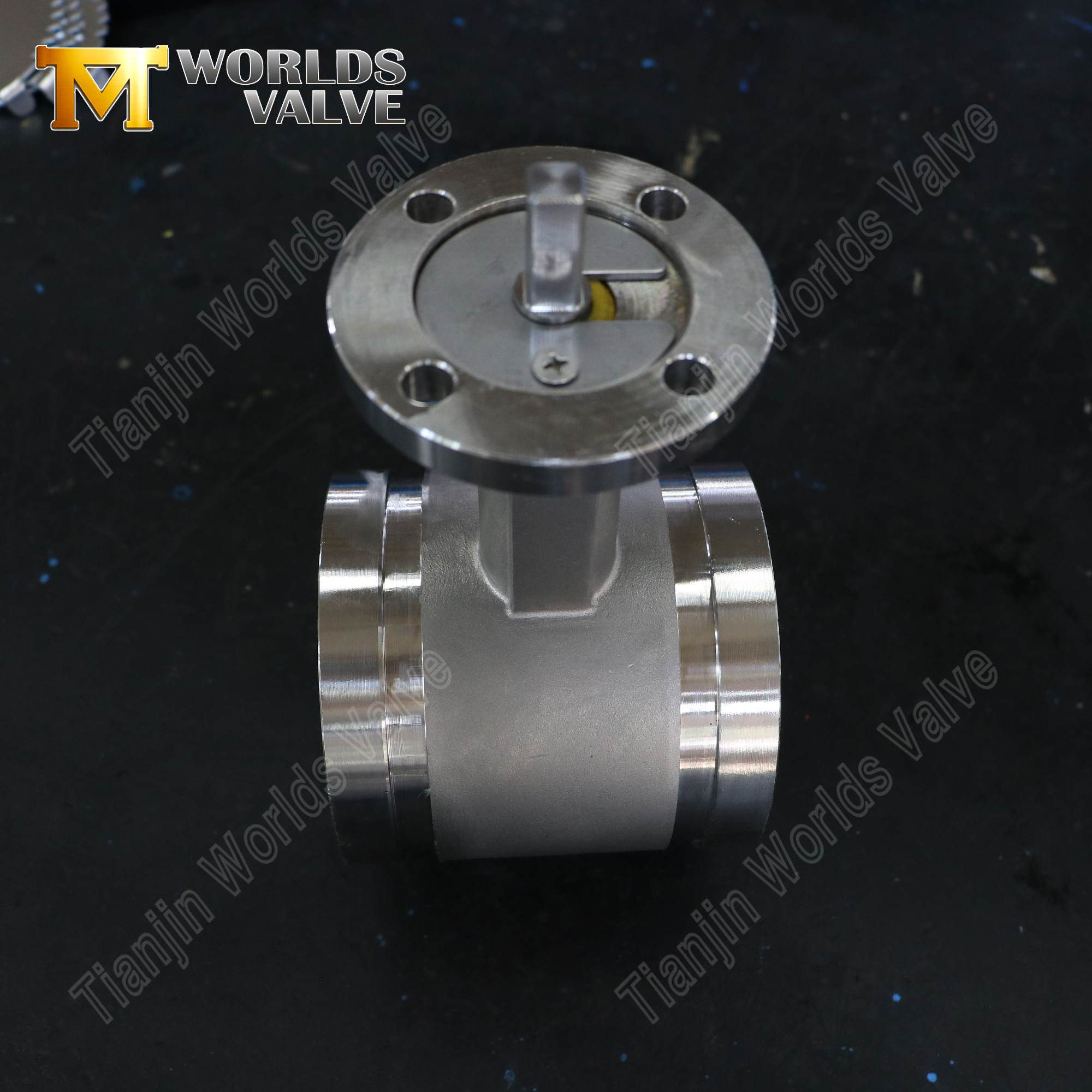

5. الحافة العلوية ISO 5211 - جاهزة للتشغيل الآلي

تتميز جميع صمامات الفراشة ذات النهاية المحززة لدينا بشفة علوية قياسية ISO 5211، مما يوفر إمكانية التبادل الشامل لطرق التشغيل المختلفة:

• ذراع اليد - تحكم يدوي سريع في التشغيل والإيقاف مع لوحة قفل (أحجام أصغر)

• مشغل التروس – قفل ذاتي مع مؤشر غلق مفتوح (أحجام أكبر)

• المحركات الكهربائية - أنواع التشغيل والإيقاف أو التعديل مع ردود فعل من 4 إلى 20 مللي أمبير، وتجاوز يدوي، وتكامل PLC/SCADA

• المحركات الهوائية – تصميمات مزدوجة الفعل أو إرجاع الزنبرك (آمنة من الفشل).

• المحركات الهيدروليكية - البيئات ذات عزم الدوران العالي أو تحت سطح البحر أو المتفجرة

التطبيقات النموذجية

تعتبر صمامات الفراشة ذات النهاية المحززة ذات الهيكل CF8M والقرص المغلف بـ EPDM موثوقة عبر مجموعة واسعة من الصناعات:

• إمدادات المياه وتوزيعها - أنابيب المياه البلدية ومحطات الضخ وشبكات التوزيع.

• معالجة مياه الصرف الصحي – خطوط الصرف الصحي ومحطات المعالجة وأنظمة النفايات السائلة.

• المعالجة الكيميائية - السوائل المسببة للتآكل والأحماض والقلويات (مع جسم CF8M وتغليف EPDM).

• الأدوية – مياه عالية النقاء، أنظمة CIP/SIP.

• الأغذية والمشروبات – المعالجة الصحية، عوامل التنظيف.

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – الماء المبرد، الماء الساخن، أنظمة أبراج التبريد.

• الحماية من الحرائق – خطوط مياه الإطفاء، أنظمة الرش، أنظمة الطوفان

• البحرية والبحرية - تبريد مياه البحر، وأنظمة مياه الصابورة

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في الصمامات المخددة. لدينا خبرة واسعة في تصنيع صمامات الفراشة ذات النهاية المخددة لمشاريع المياه والكيماويات والصناعية في جميع أنحاء العالم. يتم تصنيع نهاياتنا المحززة وفقًا لمعايير AWWA C606 لضمان توافق الاقتران الموثوق به.

• خبرة الجسم CF8M. نقوم بتصنيع أجسام الصمامات CF8M (AISI 316) لتحقيق مقاومة فائقة للتآكل في البيئات العدوانية - وهي مثالية للتطبيقات الكيميائية والصيدلانية والبحرية.

• تكنولوجيا التغليف الكامل. يضمن قرص DI الخاص بنا مع التغليف الكامل EPDM عدم الاتصال المعدني بسائل العملية، مما يوفر ختمًا محكمًا للفقاعات وعمر خدمة ممتدًا.

• التخصيص الكامل. المواد والأحجام ومعدلات الضغط والطلاءات (أي لون RAL) والمحركات - كل ذلك وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا - قم بتخصيص الصمام المحزز الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين PN16 هذا مع هيكل CF8M وقرص مغلف بـ EPDM، أو حجم مختلف، أو تشغيل آلي، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / الجذع)

• نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)

• معيار النهاية المخدد (AWWA C606 / ISO 6182)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.

اتصل بنا الآن ودعنا نبني صمامك معًا.
