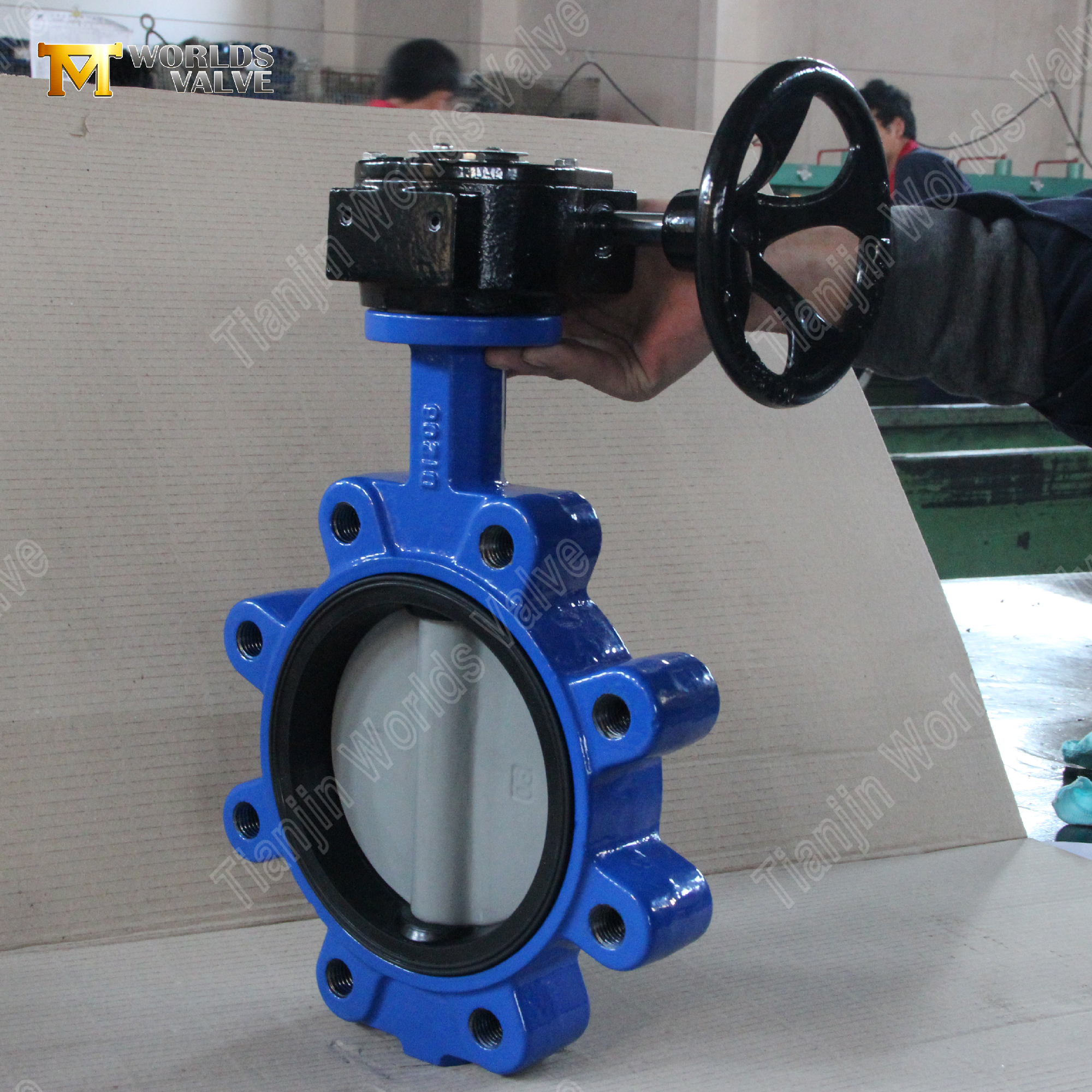

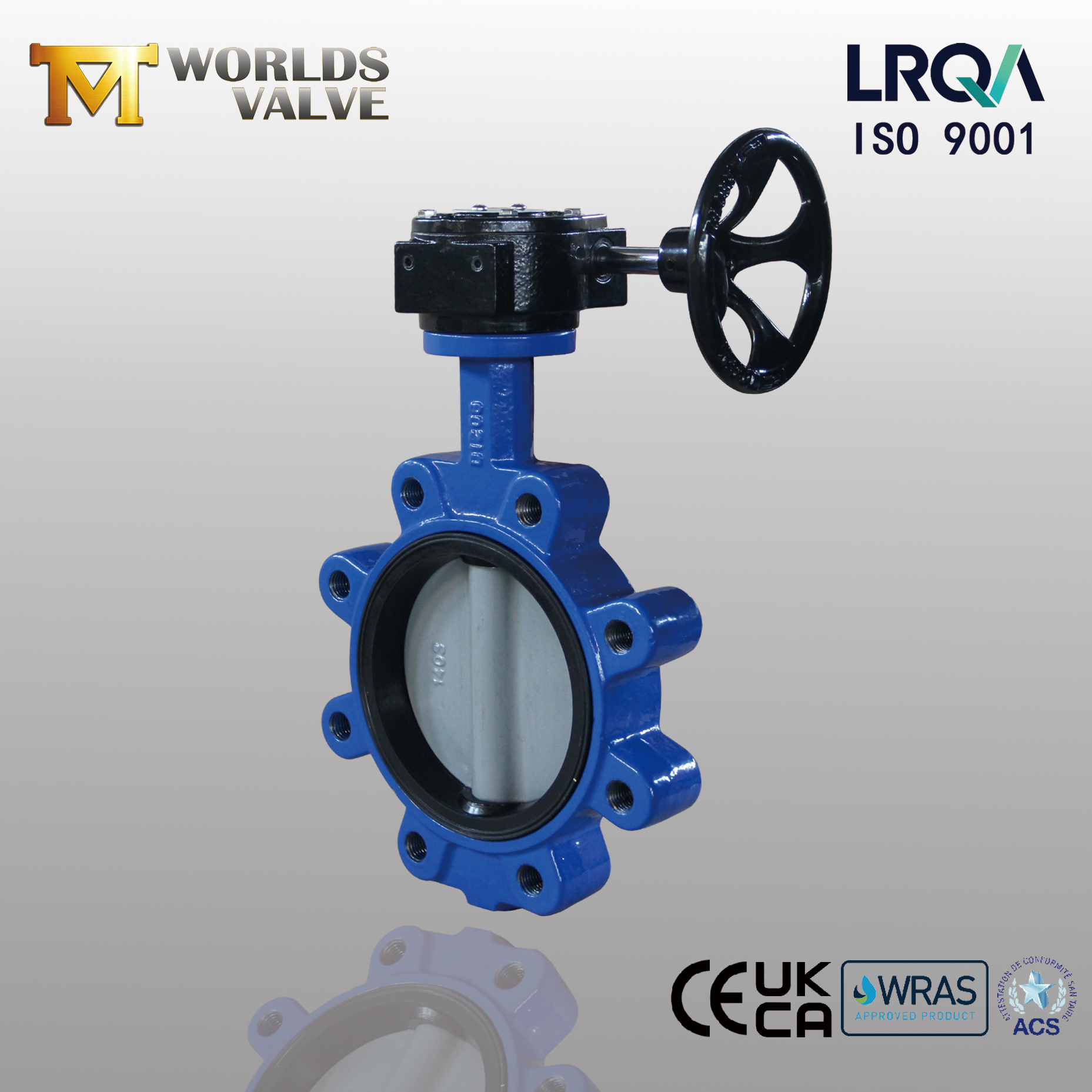

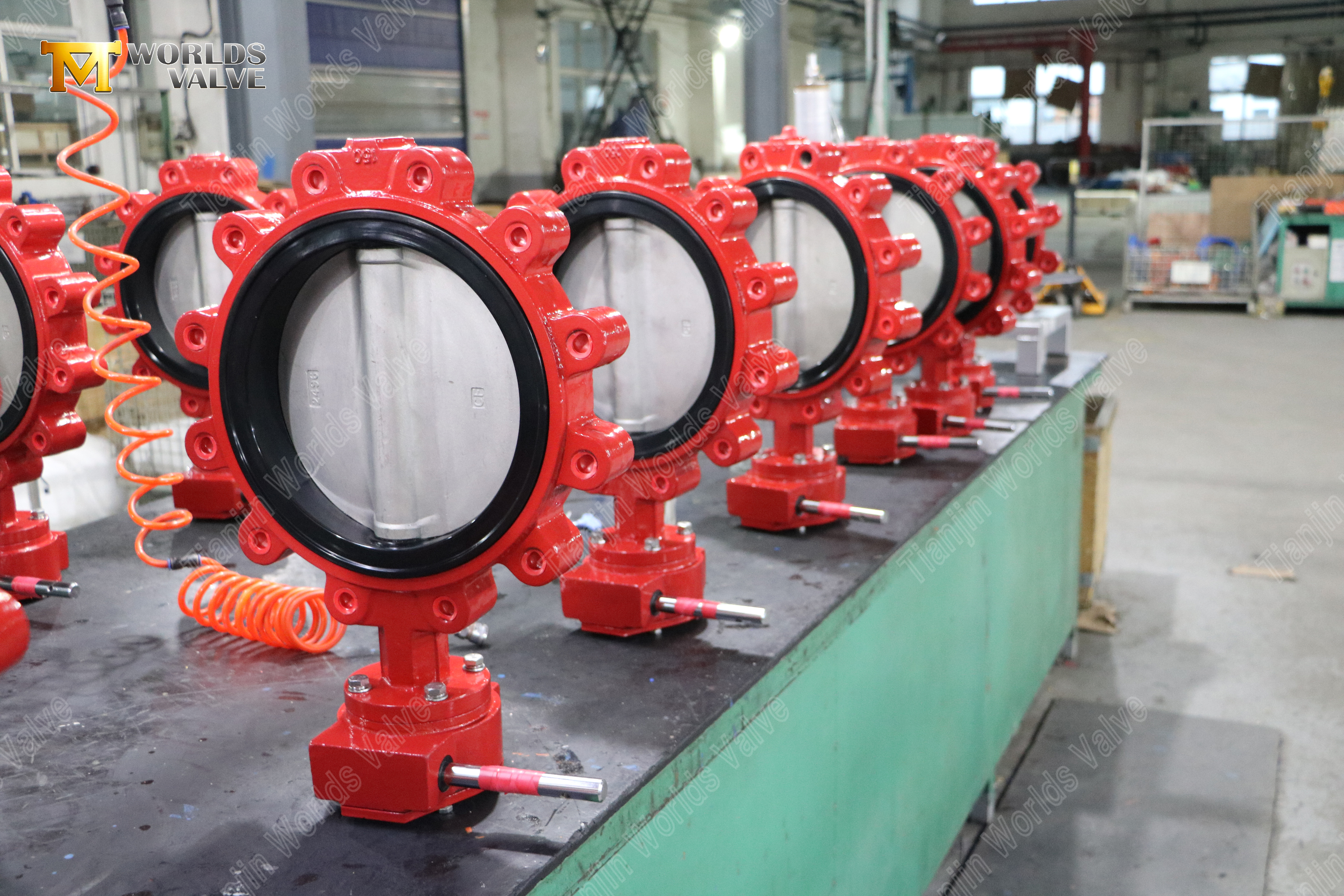

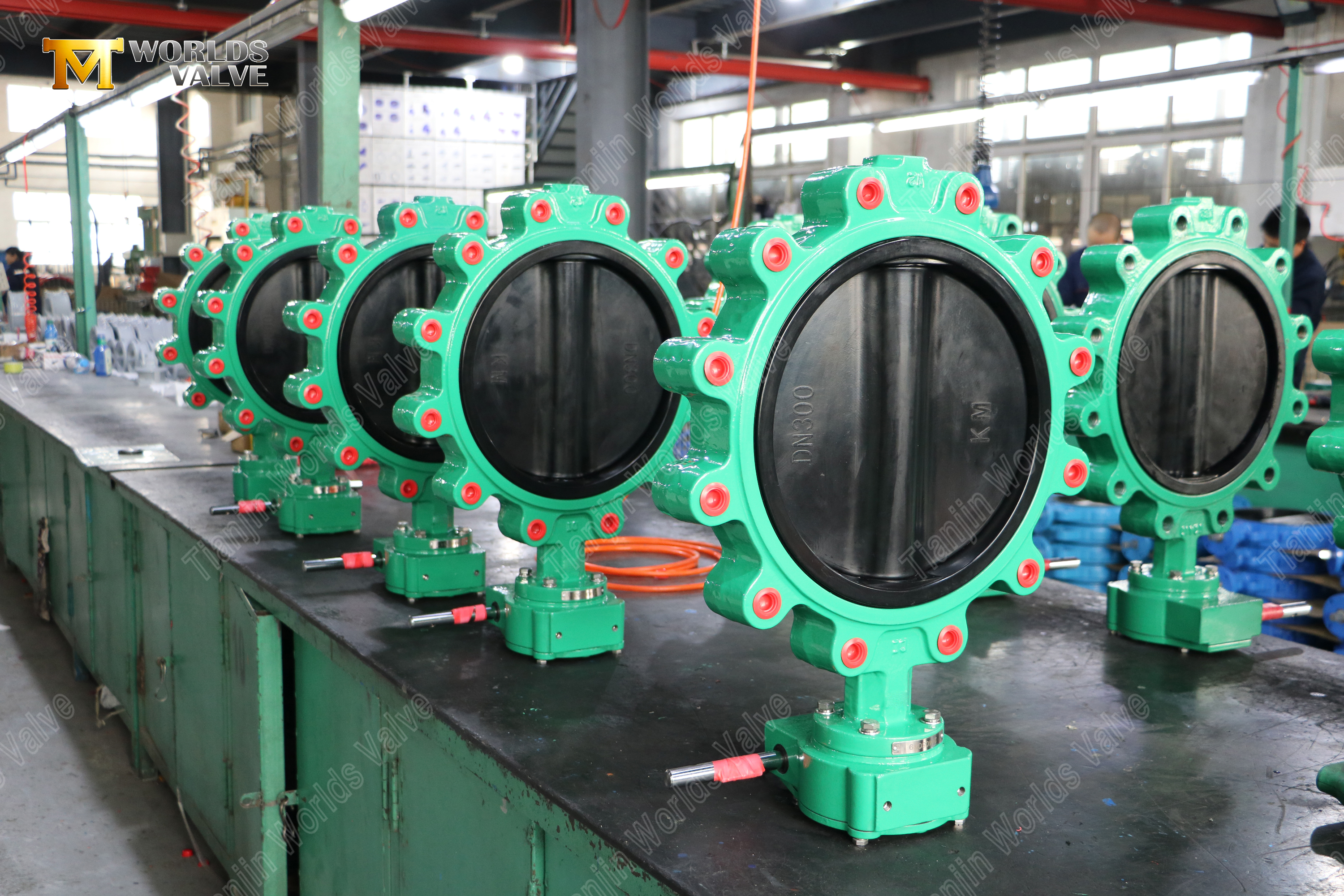

صمام الفراشة ذو العروة الدودية مع قرص DI مغطى بالنايلون
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TL03-تحميل دليل التشغيل والصيانة

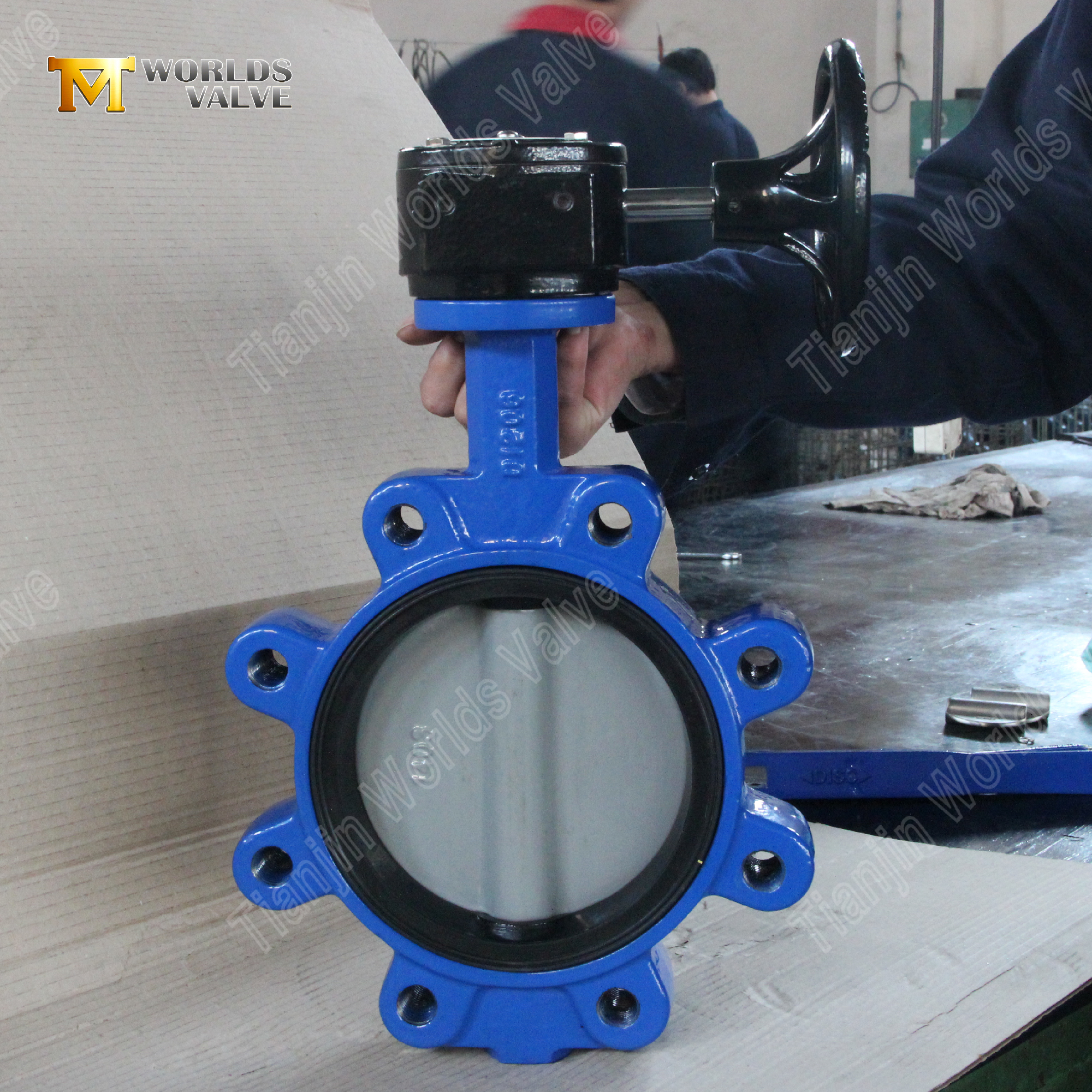

1. تشغيل دقيق للعتاد الدودي للتحكم بسهولة
التشغيل اليدوي السلس والسهل: توفر آلية التروس الدودية للخدمة الشاقة ميزة ميكانيكية عالية، مما يقلل من عزم دوران التشغيل المطلوب بنسبة تصل إلى 60% مقارنة بالرافعات اليدوية القياسية، مما يسمح بتشغيل الصمام بسلاسة وتحكم حتى في ظل الضغط العالي.
قفل الوضع المستقر: تضمن طبيعة القفل الذاتي للترس الدودي بقاء قرص الصمام آمنًا في أي وضع محدد (مفتوح، مغلق، أو مفتوح جزئيًا) دون الانجراف، مما يوفر تنظيمًا دقيقًا للتدفق.
علبة التروس المتينة والمحمية: يتم وضع مشغل الترس في حاوية محكمة الغلق ومقاومة للتآكل، مما يحمي المكونات الداخلية من الظروف البيئية القاسية.
2. قرص حديد مطاوع مطلي بالنايلون 11 لحماية فائقة
مقاومة ممتازة للتآكل والتآكل: القرص مطلي بطبقة مربوطة حراريًا من النايلون 11 (بولي أميد 11)، مما يخلق حاجزًا قويًا غير لاصق. وهذا يحمي حديد الدكتايل الأساسي من الصدأ والتقشر والأضرار الناجمة عن السوائل المسببة للتآكل بشكل طفيف والجزيئات الكاشطة.
تقليل الصيانة وإطالة العمر: يمنع طلاء النايلون الخامل تراكم المواد على القرص، ويقلل من التآكل على المقعد، ويطيل عمر خدمة الصمام بشكل كبير في التطبيقات المائية والصناعية المطلوبة.
بديل فعال من حيث التكلفة: يوفر حلاً أكثر اقتصاداً ولكنه متين للغاية مقارنة بالهيكل الكامل من الفولاذ المقاوم للصدأ للخدمات المتوافقة.

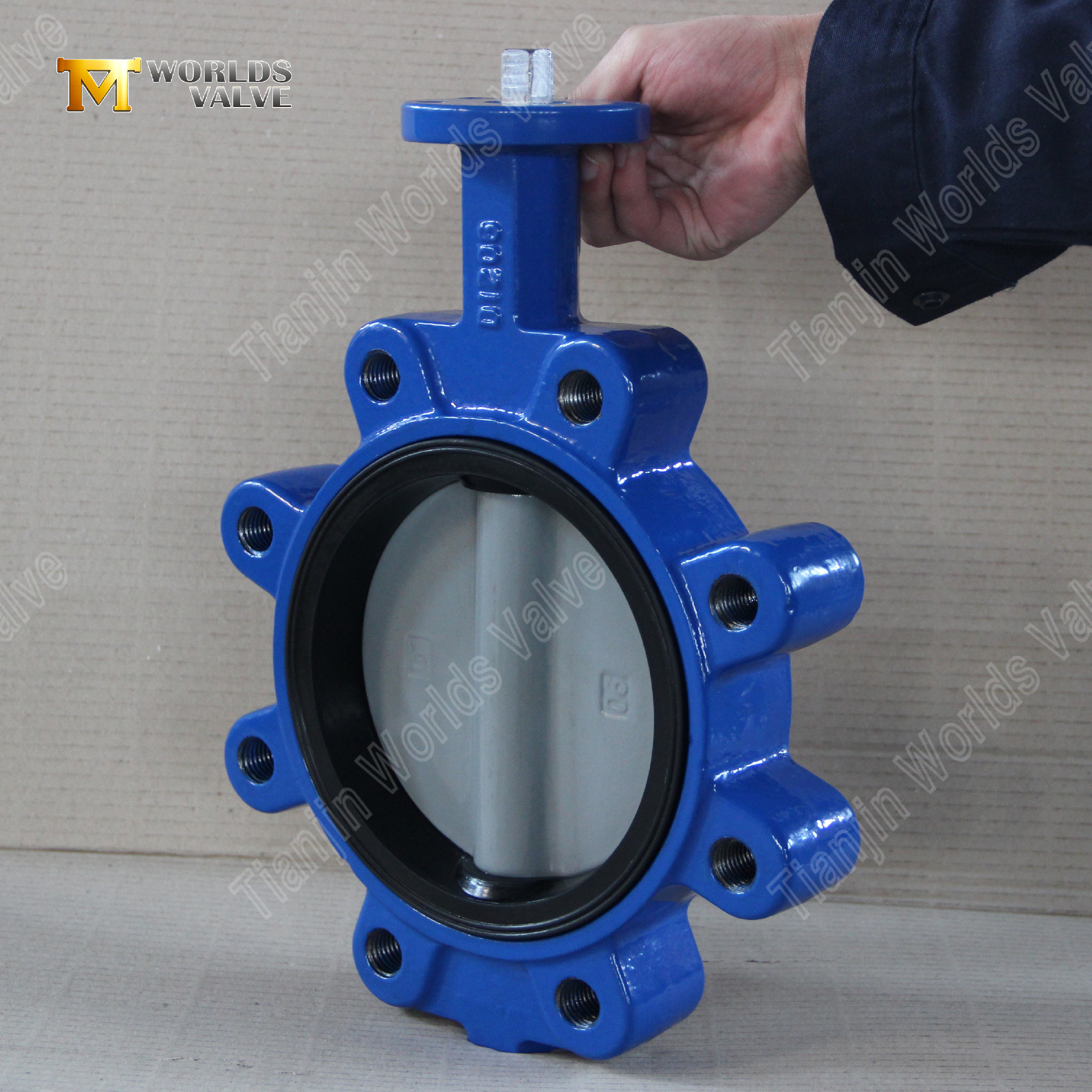

3. هيكل من نوع العروة للتركيب الآمن والمرن
خدمة نهاية الخط قادرة: تسمح فتحات العروة الملولبة بربط الصمام مباشرة بشفة خط أنابيب واحدة، مما يجعله مثاليًا لعزل أجزاء النظام أو للاستخدام في نهاية مسار الأنبوب.
اتصال قوي ومانع للتسرب: يوفر تركيبًا قويًا وآمنًا يتحمل ضغط خط الأنابيب والاهتزاز بشكل أفضل من الصمامات ذات نمط الرقاقة في تطبيقات معينة.
سهولة التركيب والإزالة: يبسط إجراءات التثبيت والصيانة دون الحاجة إلى صواميل خاصة أو أجهزة إضافية على جانب واحد.
4. ختم EPDM موثوق به وأداء محكم الفقاعات
منع التسرب الصفري: يتميز بمقعد EPDM مرن يضمن إغلاقًا ممتازًا ومحكمًا ضد الفقاعات (تم اختباره وفقًا لمعايير EN 12266-1 Class A) ضد الماء ومجموعة واسعة من الوسائط المحايدة.
مرونة درجة الحرارة: يحافظ مقعد EPDM على سلامة الختم عبر نطاق درجة حرارة يتراوح من -20 درجة مئوية إلى 120 درجة مئوية.
المعلمة | المواصفات |
نموذج | CBF02-TL03 |
الأحجام | DN50-DN1200 |
فئة الضغط | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
التصميم | EN593 BS5155 EN1092 ISO5211 |
اختبار | ISO5208 إن12266-1 |
شفة علوية | ISO5211 (حسب احتياجات العميل) |
وجها لوجه | EN558-1 DIN3202 ISO5752 BS5155 |
قياسي | أسم B16.34 |
الجسم | حديد الدكتايل |
القرص | دي |
Seat | إبدم |
الجذعية | SS431 |
توفير لا مثيل له في الصيانة: يعمل تصميم المقعد القابل للاستبدال على تقليل وقت التوقف عن العمل وتكاليف الأجزاء بشكل كبير على مدار عمر الصمام.
المتانة المثبتة: يضمن الجمع بين قرص الحديد المرن والجسم المطلي بالإيبوكسي خدمة موثوقة وطويلة الأمد.

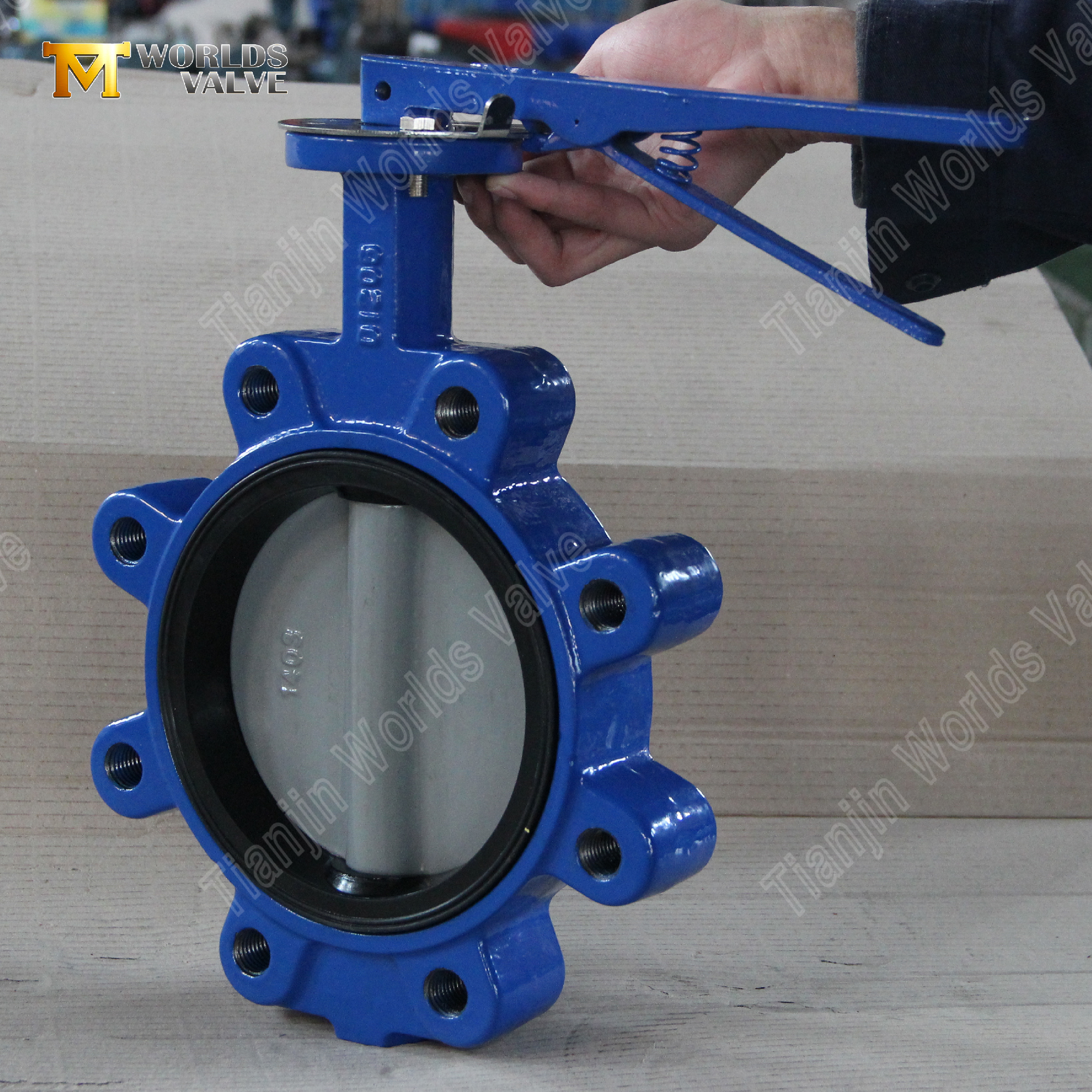

البساطة اليدوية الفورية: يوفر ذراع اليد عملية سريعة وآمنة دون الحاجة إلى طاقة خارجية.
قيمة OEM المباشرة: نحن نقدم أسعارًا تنافسية وفترات زمنية موثوقة ومرونة للعلامات التجارية المخصصة أو التعديلات الطفيفة.
متوافقة ومعتمدة: تم تصنيعه بموجب نظام الجودة ISO 9001 ومتوافق مع التوجيهات الدولية الرئيسية (CE، UKCA).
يعد هذا الصمام الحل الأمثل للعديد من الصناعات التي تتطلب عزلًا موثوقًا وقابل للصيانة:
معالجة المياه ومياه الصرف الصحي: عزل المضخات، أنظمة الترشيح، التوزيع العام للمياه.
خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء: المياه المبردة وأبراج التبريد وأنظمة التدفئة ووحدات معالجة الهواء.
المنشأة الصناعية العامة: خطوط مياه التبريد، وأنظمة الهواء المضغوط، ومعالجة المياه، وخدمات المرافق.
الري والزراعة: التحكم في الخط الرئيسي والمنطقة لري الحقول والمناظر الطبيعية.
أنظمة الحماية من الحرائق: عزل خط الرشاش (حيثما تسمح المواصفات).
من خلال الجمع بين موثوقية حديد الدكتايل ومتانة الفولاذ المقاوم للصدأ وأداء المقعد المطاطي، يوفر صمام الفراشة الويفر هذا قيمة استثنائية لمعالجة المياه، والتدفئة والتهوية وتكييف الهواء (HVAC)، والتطبيقات الصناعية التي تتطلب حلول تحكم في التدفق فعالة من حيث التكلفة.
