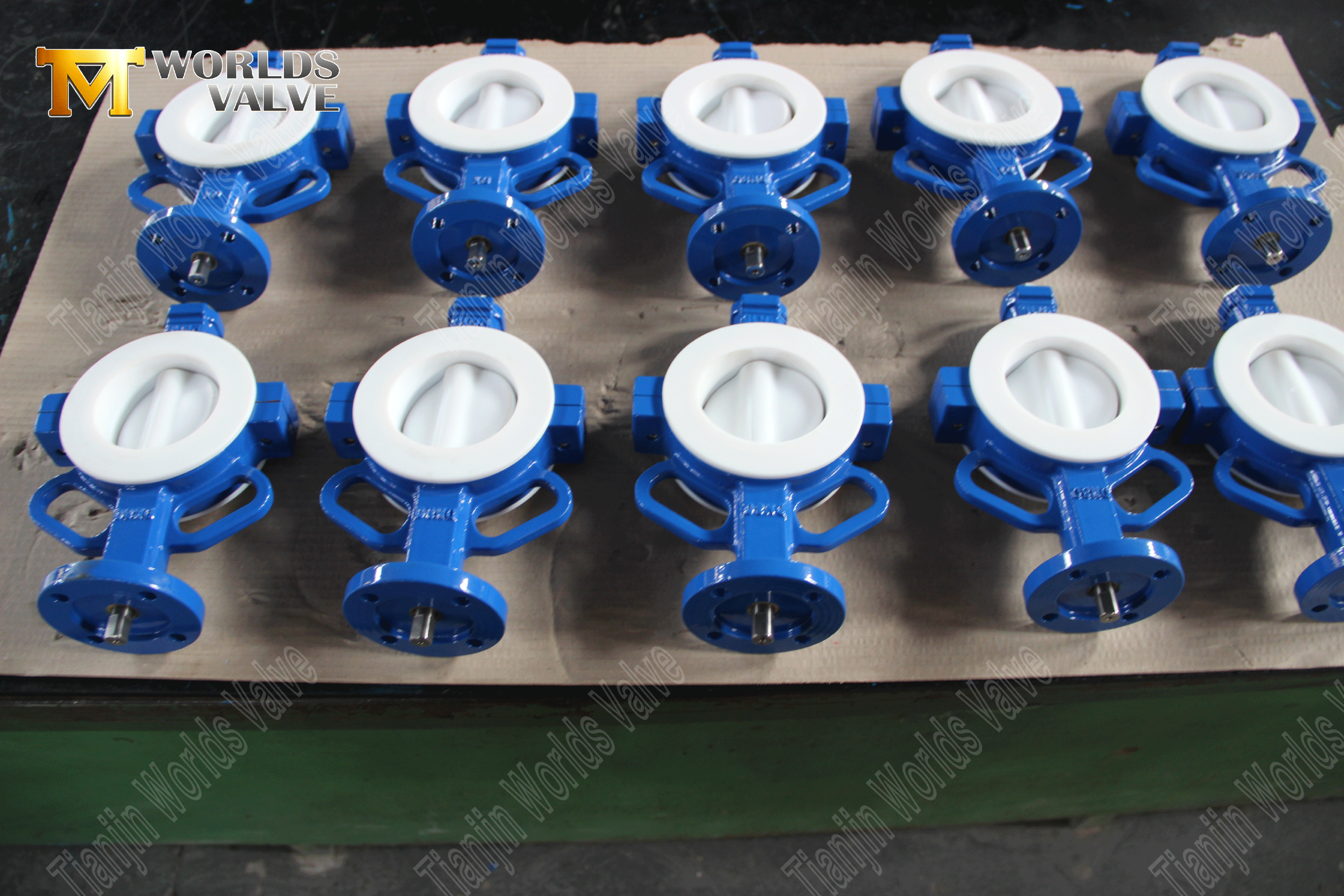

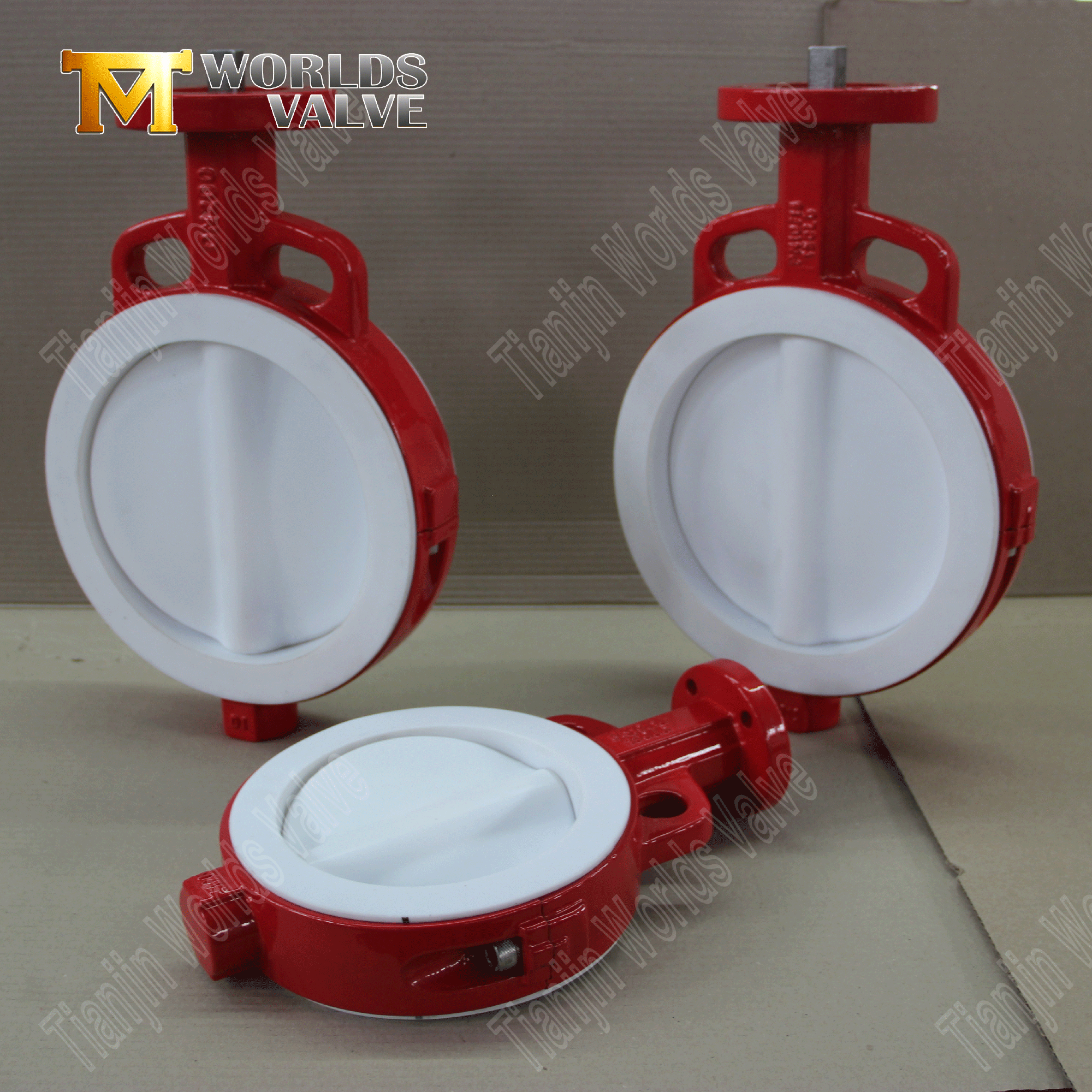

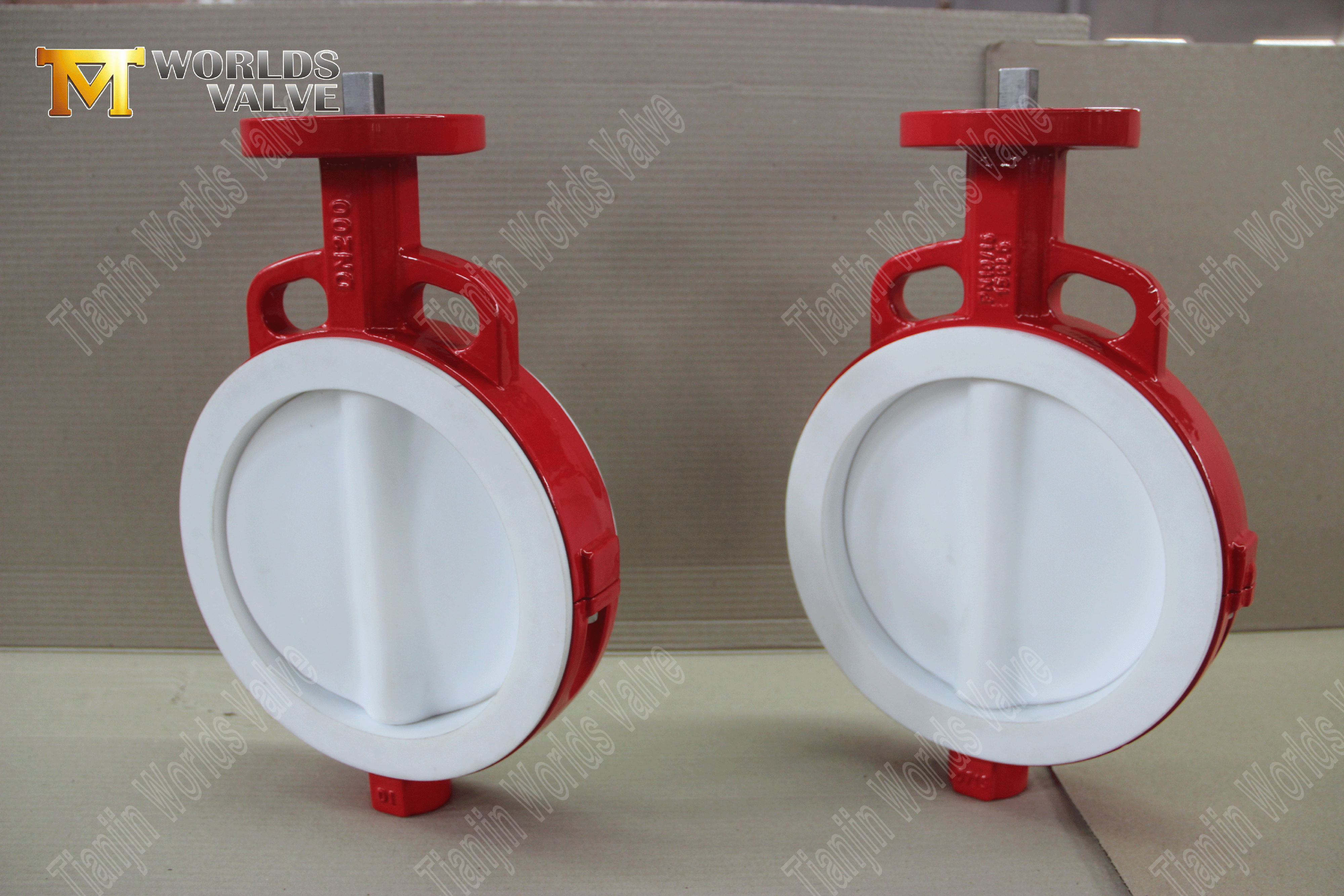

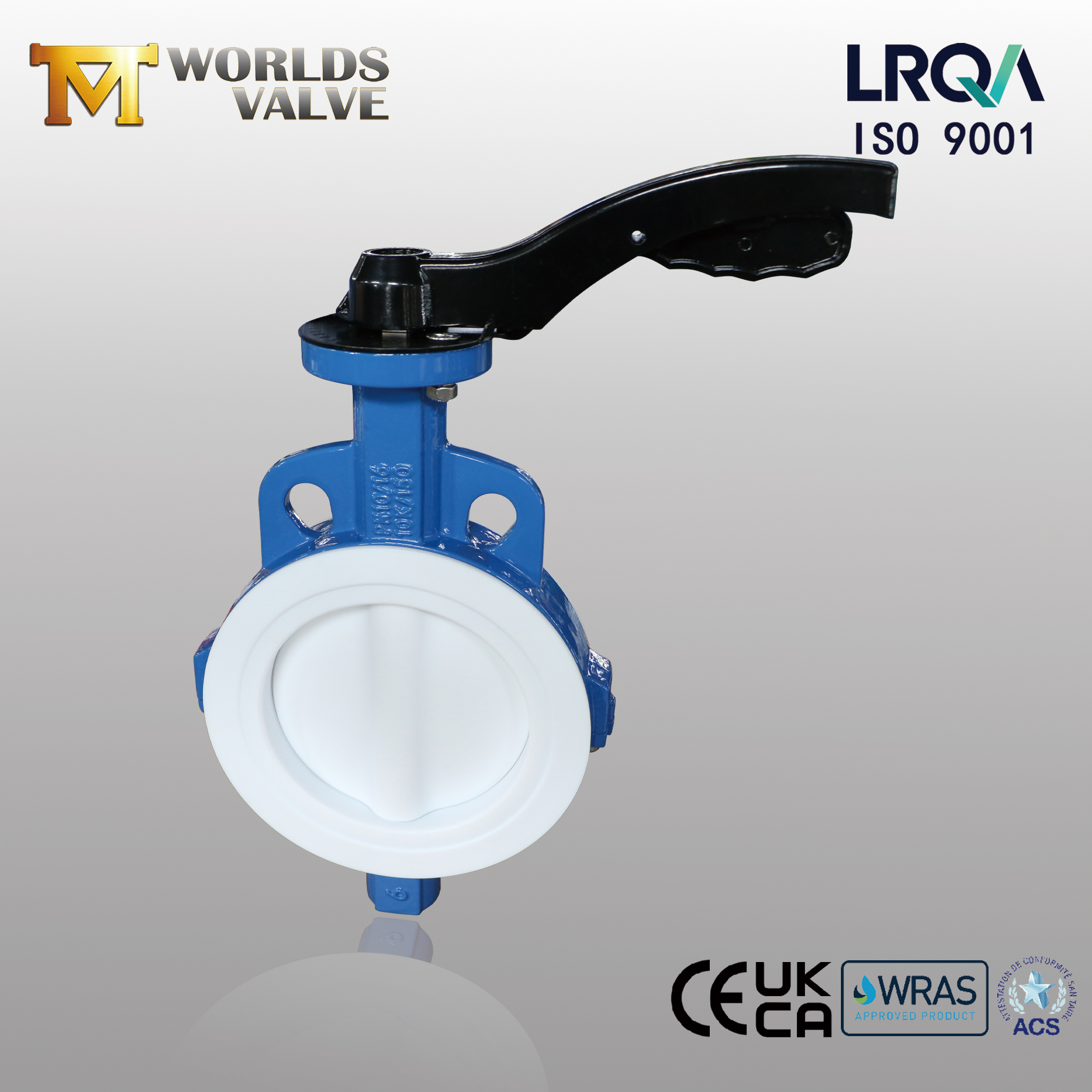

صمام الفراشة برقاقة PTFE - قرص مغلف PTFE، الفئة 150، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

تم تصميم صمام الفراشة برقاقة PTFE للتطبيقات التي تكون فيها المقاومة الكيميائية ونقاء السوائل غير قابلة للتفاوض. يقع جسم الرقاقة بين شفتي أنبوب، مما يحافظ على البعد وجهاً لوجه قصيرًا والوزن الإجمالي منخفضًا - وهو خيار عملي لجرافات جرعات المواد الكيميائية، والمرافق الصيدلانية النظيفة، والمشاريع التحديثية حيث تكون المساحة ضيقة.

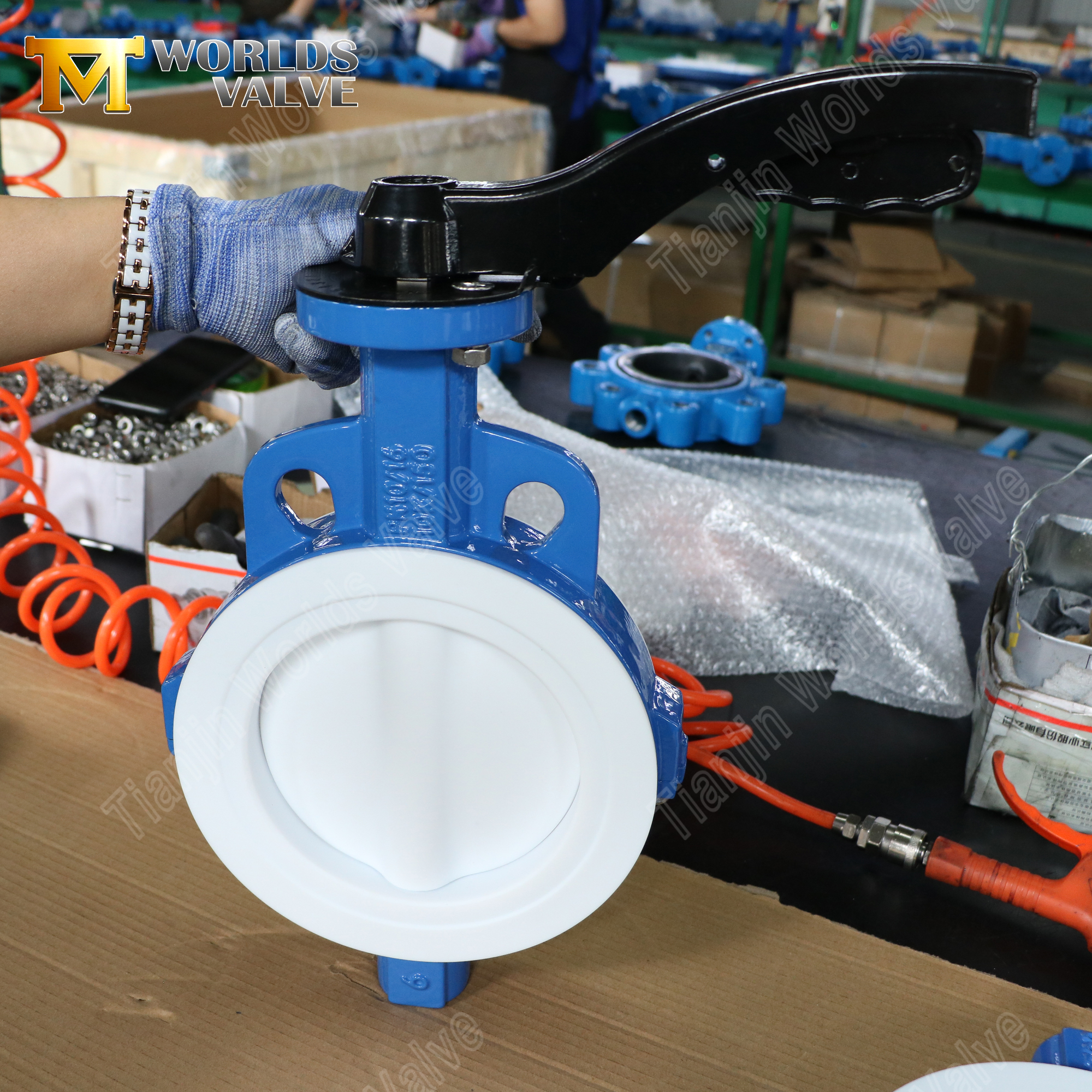

يجمع هذا الطراز بين هيكل من الحديد المطاوع وقرص من الفولاذ المقاوم للصدأ CF8M (AISI 316) مغلف بالكامل في PTFE، ومقعد PTFE، وساق من الفولاذ المقاوم للصدأ 17-4PH - مصنف في الفئة 150 ويتم تشغيله بواسطة رافعة يدوية مع لوحة قفل.

يعمل تغليف PTFE الموجود على القرص ومقعد PTFE معًا لإنشاء مسار مبلل خامل كيميائيًا. مع نطاق مقاومة الأس الهيدروجيني من 0 إلى 14، يتعامل PTFE مع الأحماض المركزة والمواد الكاوية والمذيبات والمؤكسدات التي من شأنها أن تؤدي إلى تحلل المقاعد المرنة بسرعة أو تآكل المكونات المعدنية غير المبطنة. يوفر الجذع 17-4PH - وهو عبارة عن فولاذ مقاوم للصدأ مقوى بالترسيب مع قوة شد تصل إلى 1100 ميجا باسكال - القوة الميكانيكية اللازمة لنقل عزم الدوران بشكل موثوق عبر آلاف الدورات.

باعتبارها شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) مع أكثر من 15 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فراشة ويفر PTFE قابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمشغلات - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

صمام الفراشة PTFE | هيئة دي | قرص CF8M مطلي بمادة PTFE | فئة 150 | عقارب

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

CBF04-TA04- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم نوع الرقاقة - مدمج وموفر للمساحة

• وجهًا لوجه قصير - يتناسب جسم الرقاقة بين شفتي الأنابيب، مما يتطلب الحد الأدنى من طول خط الأنابيب - وهو مثالي لجرافات جرعات المواد الكيميائية وتخطيطات المصانع المدمجة.

• خفيف الوزن - أخف بشكل ملحوظ من التصميمات ذات الحواف أو العروة، مما يؤدي إلى تبسيط عملية المعالجة وتقليل الحمل الهيكلي على دعامات الأنابيب.

• التثبيت السريع - ما عليك سوى توسيط الصمام بين الشفاه وشد البراغي من خلاله - بدون لحام أو خيوط أو أدوات خاصة مطلوبة.

2. القرص – CF8M من الفولاذ المقاوم للصدأ مع تغليف كامل PTFE

• عدم الاتصال بالمعادن – يتم تغليف قلب CF8M بالكامل بمادة PTFE، مما يضمن عدم ملامسة أي سطح معدني لسائل العملية. وهذا يزيل مخاطر التآكل والحفر والتلوث تمامًا.

• السطح الخامل كيميائيًا - يقاوم PTFE جميع المواد الكيميائية الصناعية تقريبًا عبر نطاق الأس الهيدروجيني الكامل من 0 إلى 14، بما في ذلك حمض الكبريتيك المركز وحمض الهيدروكلوريك وهيدروكسيد الصوديوم والمذيبات العضوية.

• السلامة الهيكلية - يوفر قلب الفولاذ المقاوم للصدأ CF8M الصلابة والقوة، بينما يوفر تغليف PTFE المقاومة الكيميائية وأداء الختم.

• سطح غير لاصق - يمنع سطح PTFE الأملس التراكمات ويسهل عملية التنظيف - وهو أمر مهم بشكل خاص في التطبيقات الصيدلانية والمواد الغذائية.

3. مادة المقعد - PTFE

• المقاومة الكيميائية العالمية - يتحمل PTFE نطاق درجة الحموضة من 0 إلى 14، مما يجعله متوافقًا مع جميع الوسائط العدوانية تقريبًا باستثناء المعادن القلوية المنصهرة والفلور العنصري.

• نطاق درجة الحرارة الواسع - يحافظ PTFE على ثبات الأبعاد وخصائص الختم من -200 درجة مئوية إلى +260 درجة مئوية، مما يغطي ظروف المعالجة المبردة ودرجات الحرارة المرتفعة.

• احتكاك منخفض – يعمل معامل الاحتكاك المنخفض لـ PTFE على تقليل عزم دوران التشغيل وإطالة عمر المقعد، حتى بعد تكرار ركوب الدراجات.

• إغلاق محكم الفقاعات – يتم ضغط مقعد PTFE على القرص المغلف لتوفير مانع تسرب مانع للتسرب وفقًا لمعيار API 598.

4. المواد الجذعية-17-4PH الفولاذ المقاوم للصدأ

• القوة العالية -17-4PH عبارة عن فولاذ مقاوم للصدأ مقوى بالترسيب يوفر قوة شد تصل إلى 1100 ميجا باسكال - أعلى بكثير من 304/316، مما يضمن نقل عزم الدوران بشكل موثوق.

• مقاومة ممتازة للتآكل - مع 15.5-17% كروم و3-5% نيكل، 17-4PH يقاوم التآكل في الماء والمواد الكيميائية الخفيفة والأجواء البحرية، ويتفوق على درجات المارتنسيت القياسية.

• مقاومة للاهتراء - يقاوم السطح المتصلب التهيج والغضب أثناء ركوب الدراجات المتكررة، مما يطيل العمر التشغيلي لواجهة الجذع إلى المحمل.

• تصميم مقاوم للانفجار - تمنع آلية الاحتفاظ قذف الجذع العرضي تحت ضغط مفاجئ، وهو مصمم وفقًا لمعايير API 609.

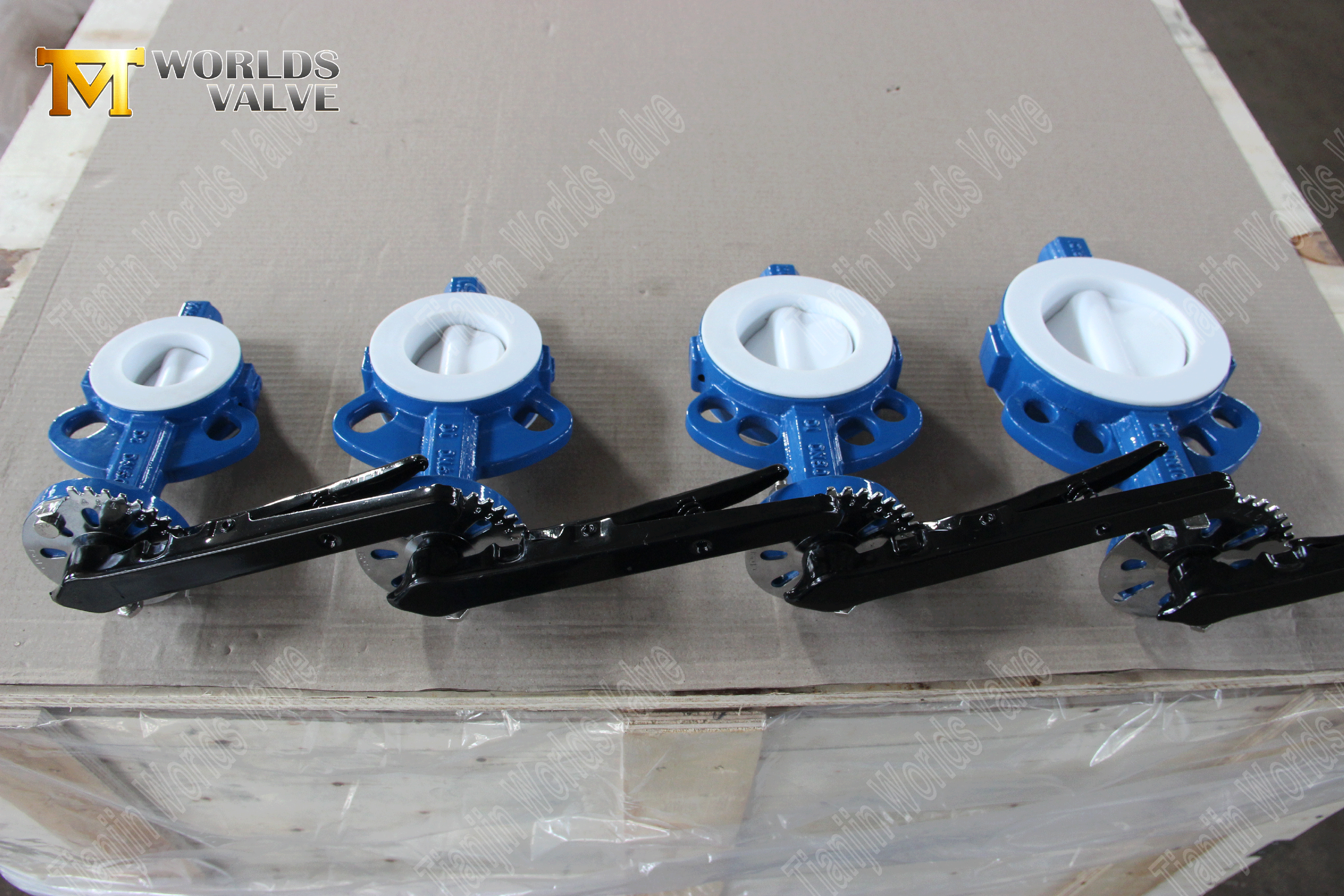

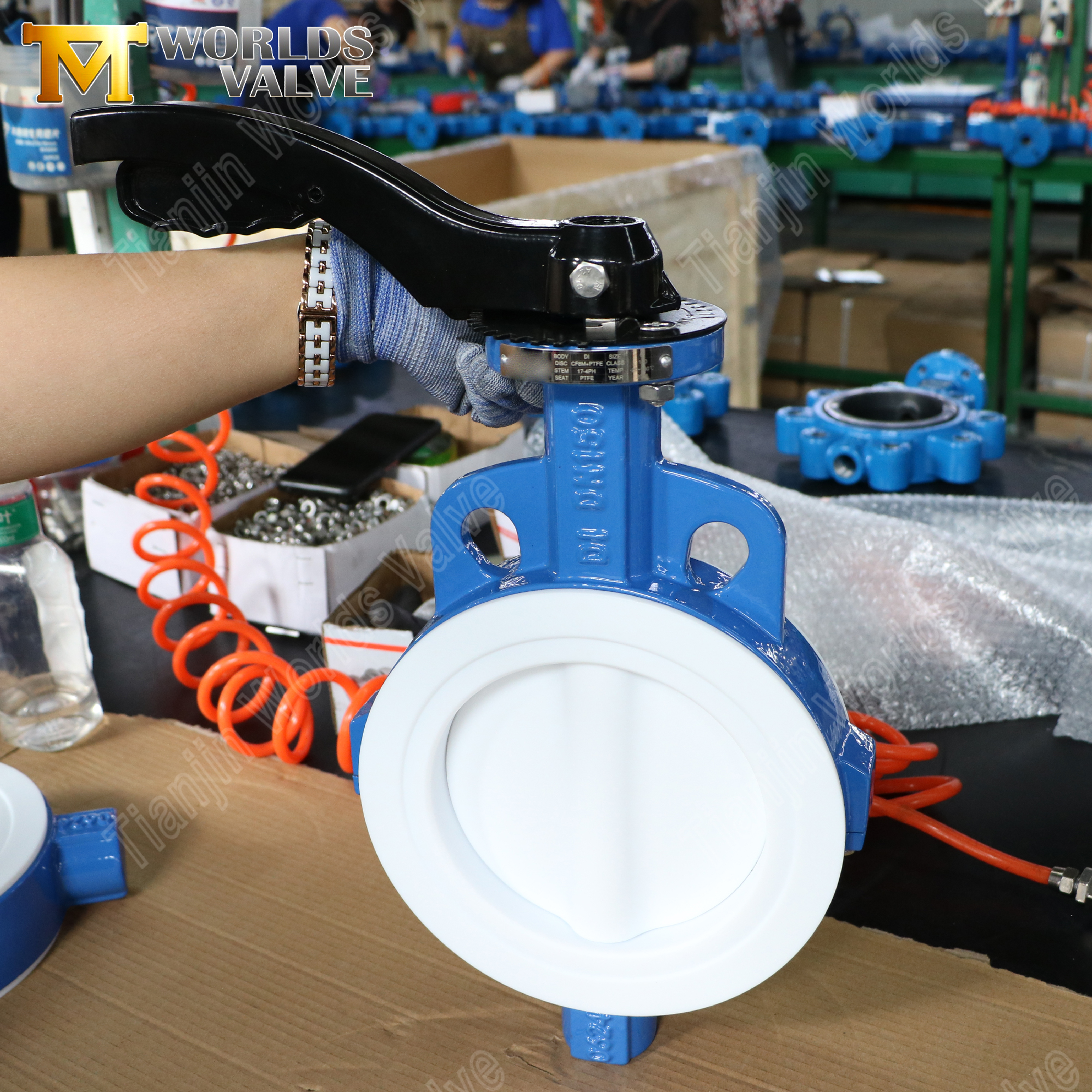

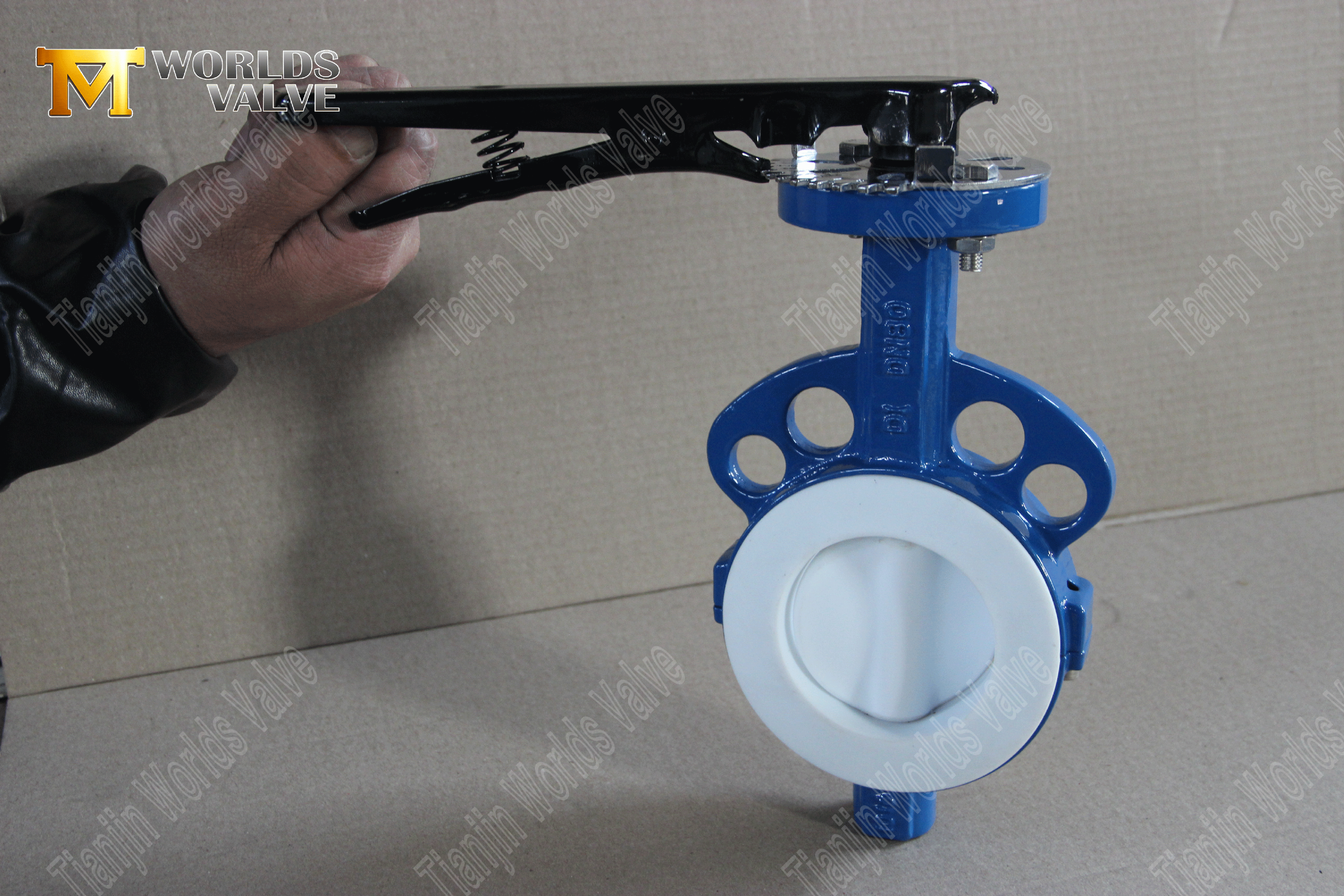

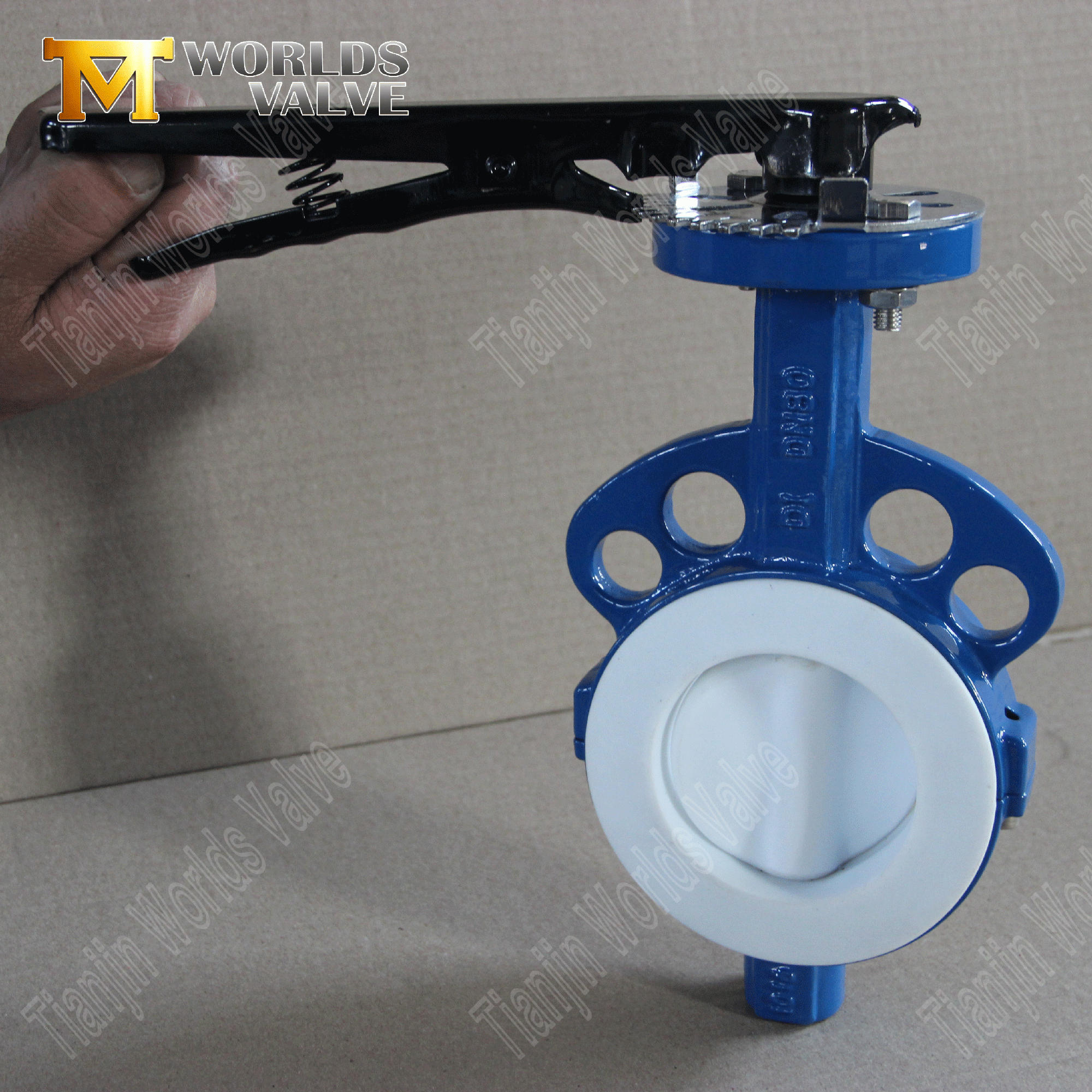

5. عملية رافعة اليد - بسيطة وموثوقة

• تحكم ربع دورة - تدور الرافعة 90 درجة من الفتح الكامل إلى الإغلاق الكامل، مما يوفر تحكمًا سريعًا ودقيقًا في التدفق.

• لوحة القفل متضمنة - تتميز الرافعة بلوحة قفل تثبت الصمام في موضعه وتمنع التشغيل العرضي أثناء الصيانة.

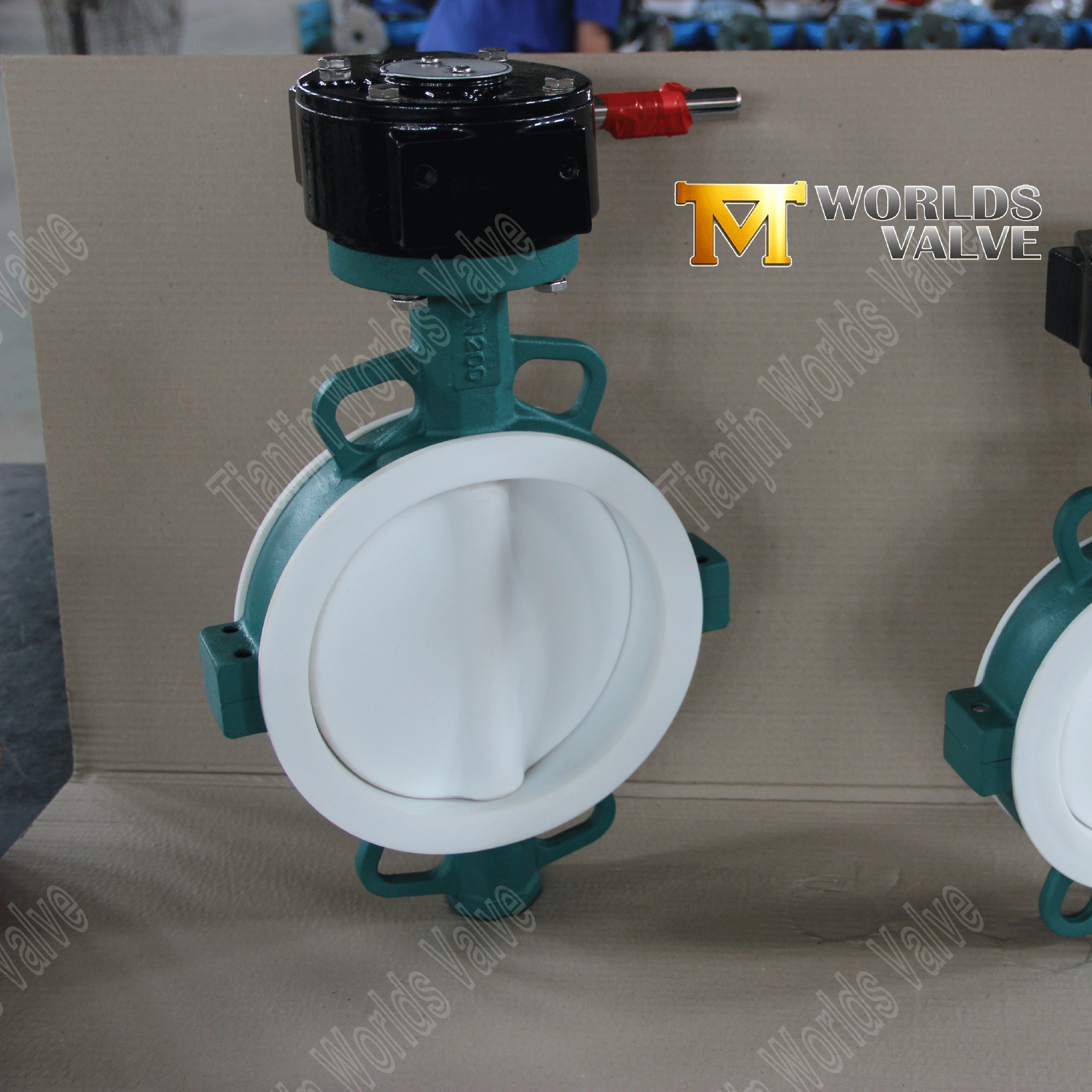

• تركيب ISO 5211 - تسمح الحافة العلوية القياسية بالترقية بسهولة إلى التشغيل الكهربائي أو الهوائي إذا لزم الأمر.

6. تصنيف الفئة 150 - قدرة الضغط القياسية

• توافق واسع - الفئة 150 هي تصنيف الضغط الأكثر شيوعًا لأنظمة الأنابيب الصناعية في أمريكا الشمالية والعديد من المناطق الأخرى، مما يضمن سهولة التكامل مع الفلنجات الموجودة. يبلغ تصنيف ضغط العمل البارد (CWP) لصمامات الفراشة من الفئة 150 عادةً 285 رطل لكل بوصة مربعة (20 بار).

• أداء موثوق - الجسم الحديدي المرن والمقبض الجذعي 17-4PH خدمة الفئة 150 مع هامش أمان، حتى في ظل ارتفاع الضغط والدورة الحرارية.

التطبيقات النموذجية

إن صمامات الفراشة الويفر PTFE ذات القرص المغلف ومقعد PTFE موثوق بها عبر مجموعة واسعة من الصناعات:

• المعالجة الكيميائية - الأحماض والقلويات والمذيبات والمؤكسدات والوسائط العدوانية.

• الأدوية – مياه عالية النقاء، أنظمة CIP/SIP، معالجة معقمة.

• الأطعمة والمشروبات - الأطعمة الحمضية، ومواد التنظيف، والسوائل الصحية.

• أشباه الموصلات - الماء فائق النقاء والمواد الكيميائية الإلكترونية.

• معالجة المياه - الكلور والأوزون والجرعات الكيميائية.

• اللب والورق – مواد التبييض الكيميائية والسوائل المسببة للتآكل.

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في تغليف PTFE. لدينا خبرة واسعة في تصنيع الصمامات ذات الأقراص المغلفة بـ PTFE ومقاعد PTFE للتطبيقات الكيميائية والصيدلانية وعالية النقاء. تضمن عملية التغليف لدينا عزلًا كاملاً للمعادن وموثوقية طويلة المدى.

• 17-4PH ميزة الجذعية. يوفر الجذع 17-4PH قوة ومقاومة للتآكل أعلى بكثير من السيقان القياسية 304/316 - مما يوفر أداءً موثوقًا به في ظروف الخدمة الصعبة.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - كل ذلك وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا – قم بتخصيص صمام PTFE الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين الفئة 150 مع قرص مغلف بـ PTFE ومقعد PTFE، أو بحجم مختلف، أو تشغيل آلي، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / المقعد)

• نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)

• معيار الحافة والحفر (ANSI، DIN، JIS، BS)

• لون الطلاء (أي RAL)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.

اتصل بنا الآن ودعنا نبني صمامك معًا.
