CBF02-TA01
OEM | ODM | WDS
| الكمية: | |
|---|---|
جسم الصمام مصنوع من الحديد المطاوع GGG40/500-7 ومغطى بطبقة نهائية من الإيبوكسي المتين للحماية من التآكل الخارجي. يتميز مقعد PTFE (بولي تترافلوروإيثيلين) بمقاومته الكاملة لجميع المواد الكيميائية الصناعية تقريبًا، ويوفر سطحًا ذاتي التشحيم وغير لاصق يقلل من عزم دوران التشغيل ويمنع التصاق الوسائط. يوفر القرص CF8M (AISI 316) مقاومة متميزة للتنقر والتآكل العام، خاصة في البيئات التي تحتوي على الكلوريد.
يوفر مشغل الترس الدودي ميزة ميكانيكية عالية، مما يجعل التشغيل اليدوي سلسًا وسهلاً حتى بالنسبة لأحجام الصمامات الأكبر (عادةً من DN200 فما فوق). صندوق التروس ذاتي القفل، ويمسك القرص بأمان في أي موضع دون أن يزحف. يتم توفير مؤشر موقف مرئي واضح على مبيت التروس.
يتيح تصميم الرقاقة المدمجة التثبيت المباشر بين حواف خطوط الأنابيب القياسية (EN 1092، ANSI B16.5، وما إلى ذلك) باستخدام البراغي، مما يوفر المساحة والوزن وتكلفة التثبيت. يمكن تصنيع الحافة العلوية وفقًا لمعايير ISO 5211 لتركيب المشغل المستقبلي إذا لزم الأمر.
متوفر بأحجام من DN50 إلى DN600 (2 بوصة إلى 24 بوصة)، مع تقييمات ضغط قابلة للتخصيص (PN10، PN16، فئة 150، وما إلى ذلك)، يعد هذا الصمام خيارًا موثوقًا به للمعالجة الكيميائية والبتروكيماويات والأدوية ومعالجة المياه وغيرها من تطبيقات الخدمة المسببة للتآكل.
باعتبارنا مصنعًا موثوقًا به لتصنيع المعدات الأصلية في الصين، فإننا ننتج هذا الصمام بشكل صارم وفقًا لمواصفات العميل. مواد الجسم، مادة القرص، تصنيف الضغط، حفر الحافة، لون الإيبوكسي، وخيارات التشغيل كلها قابلة للتخصيص.

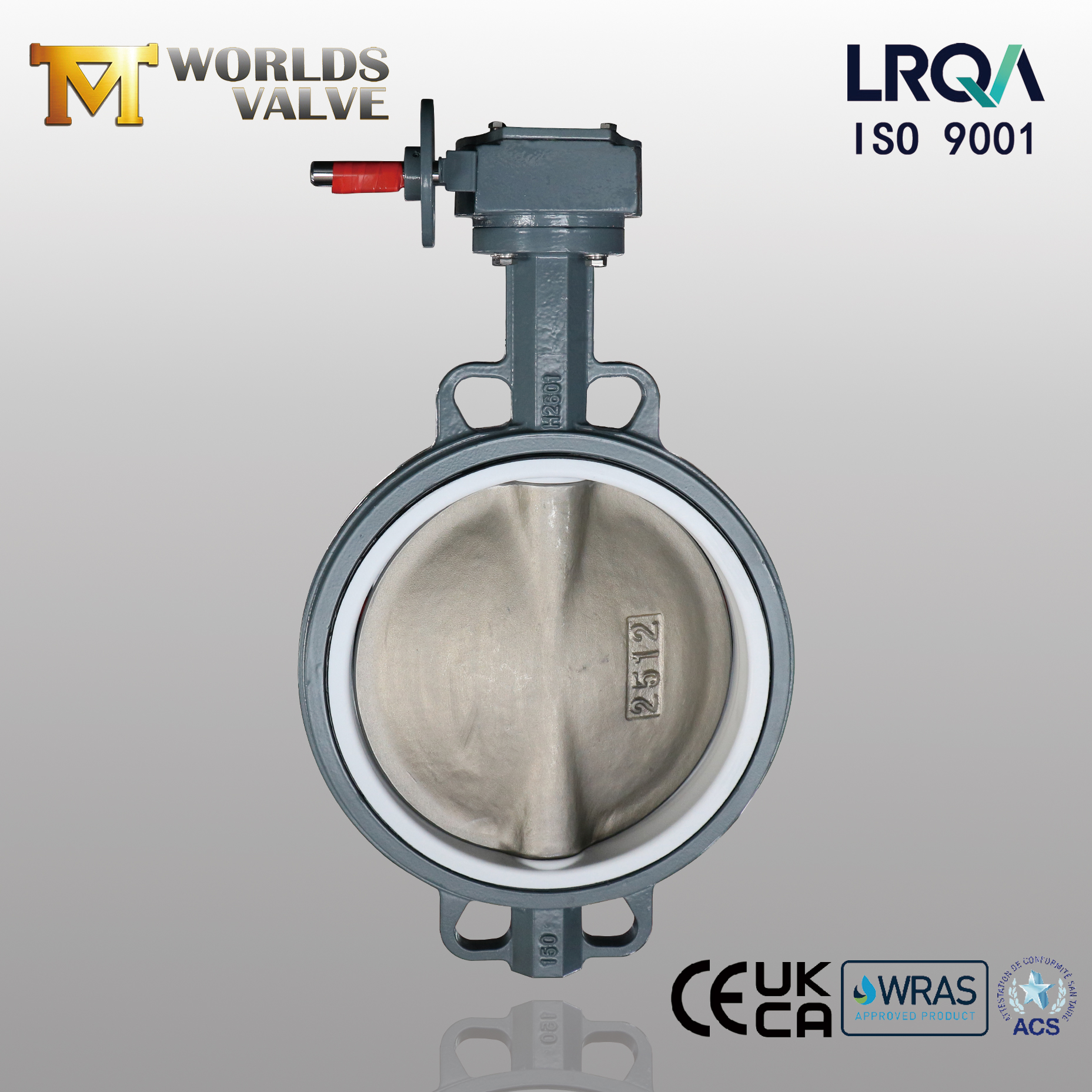

صمام فراشة الويفر | جسم من حديد الدكتايل | مقعد PTFE | قرص CF8M | مشغل العتاد
Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TA01- معلومات مفصلة عن المنتج
1. مقعد PTFE لمقاومة كيميائية فائقة وعزم دوران منخفض
PTFE خامل لجميع الأحماض والقلويات والمذيبات والعوامل المؤكسدة تقريبًا.
سطح التشحيم الذاتي يقلل من عزم دوران التشغيل ويمنع تراكم الوسائط.
يوفر إغلاقًا محكمًا للفقاعات عبر نطاق واسع من درجات الحرارة (-35 درجة مئوية إلى +200 درجة مئوية).
2. قرص CF8M من الفولاذ المقاوم للصدأ لمتانة التآكل
يوفر CF8M (AISI 316) مقاومة ممتازة للتنقر وتآكل الشقوق والتآكل العام.
مناسبة لمياه البحر والمحلول الملحي والبيئات الحمضية والغنية بالكلوريد.
يوفر عمر خدمة طويل مع الحد الأدنى من الصيانة.
3. مشغل الترس الدودي للتشغيل السهل والآمن
تعمل نسبة التروس العالية على تقليل الجهد اليدوي، وهي مثالية للأقطار الأكبر أو الضغوط الأعلى.
آلية القفل الذاتي تحمل القرص بأمان في أي زاوية دون أن ينجرف.
يتيح مؤشر الموضع المرئي التحقق السريع من الحالة.
4. جسم من حديد الدكتايل مع طلاء إيبوكسي
يوفر حديد الدكتايل GGG40 قوة عالية، ومقاومة للصدمات، وسلامة هيكلية.
طلاء إيبوكسي (قياسي 250 ميكرومتر، أي لون RAL متاح) يحمي من التآكل الخارجي.
تصميم الرقاقة المدمج يوفر المساحة والوزن.
5. مرونة OEM قابلة للتخصيص
نطاق الحجم DN50-DN600، تصنيفات الضغط PN10/PN16/الفئة 150.
يمكن تغيير مواد الجسم والقرص والمقعد حسب طلب العميل.
الحافة العلوية ISO 5211 متاحة لتركيب المحرك.
معايير الفلنجة: EN 1092، ANSI B16.5، AS2129، JIS، إلخ.
المعلمة | الخيارات المتاحة |
نوع الصمام | صمام فراشة الويفر (CBF02-TA01) |
الحجم الاسمي | الأحجام المتوفرة (DN50-DN2000) |
مادة القرص | CF8M (الفولاذ المقاوم للصدأ AISI 316) |
مادة المقعد | بتف |
مادة الجسم | حديد الدكتايل (مع طلاء الايبوكسي)؛ WCB، CF8، CF8M متاح أيضًا |
لون طلاء الايبوكسي | يمكن اختياره من قبل العميل (أي لون RAL أو لون مخصص) |
تصنيف الضغط | PN10 / PN16 / الفئة 150 (قابلة للتخصيص) |
شفة أعلى | ISO 5211 اختياري لتركيب المحرك |
نطاق درجة الحرارة | -35 درجة مئوية ~ +200 درجة مئوية |
الوسائط القابلة للتطبيق | الأحماض والقلويات والمذيبات ومياه البحر والمحلول الملحي والمياه عالية النقاء والمواد الكيميائية |
نقوم بتصنيع الصمامات بدقة وفقًا لمواصفات العميل، مع تقديم توصيات احترافية بشأن اختيار المواد وتركيبها.
تضمن تجربتنا مع صمامات PTFE وأقراص CF8M التطبيق المناسب للمواد للخدمات المسببة للتآكل وعالية النقاء.
يتم توفير الوثائق الكاملة، بما في ذلك شهادات المواد وتقارير الاختبار، مع كل طلب.
تدعم منشأتنا الحاصلة على شهادة ISO 9001 التصدير العالمي، مع توفر شهادات مثل CE وUKCA وWRAS وACS عند الطلب.
