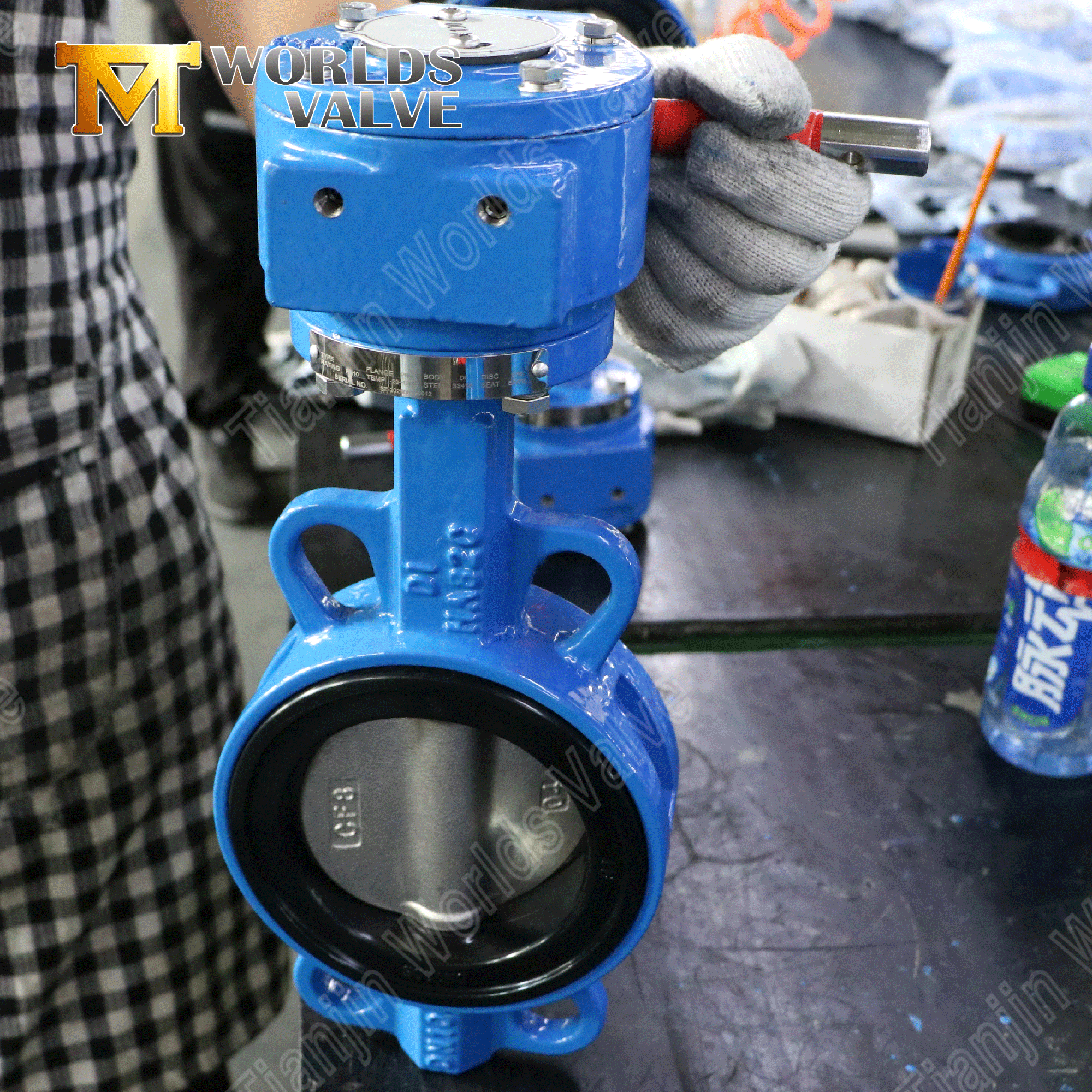

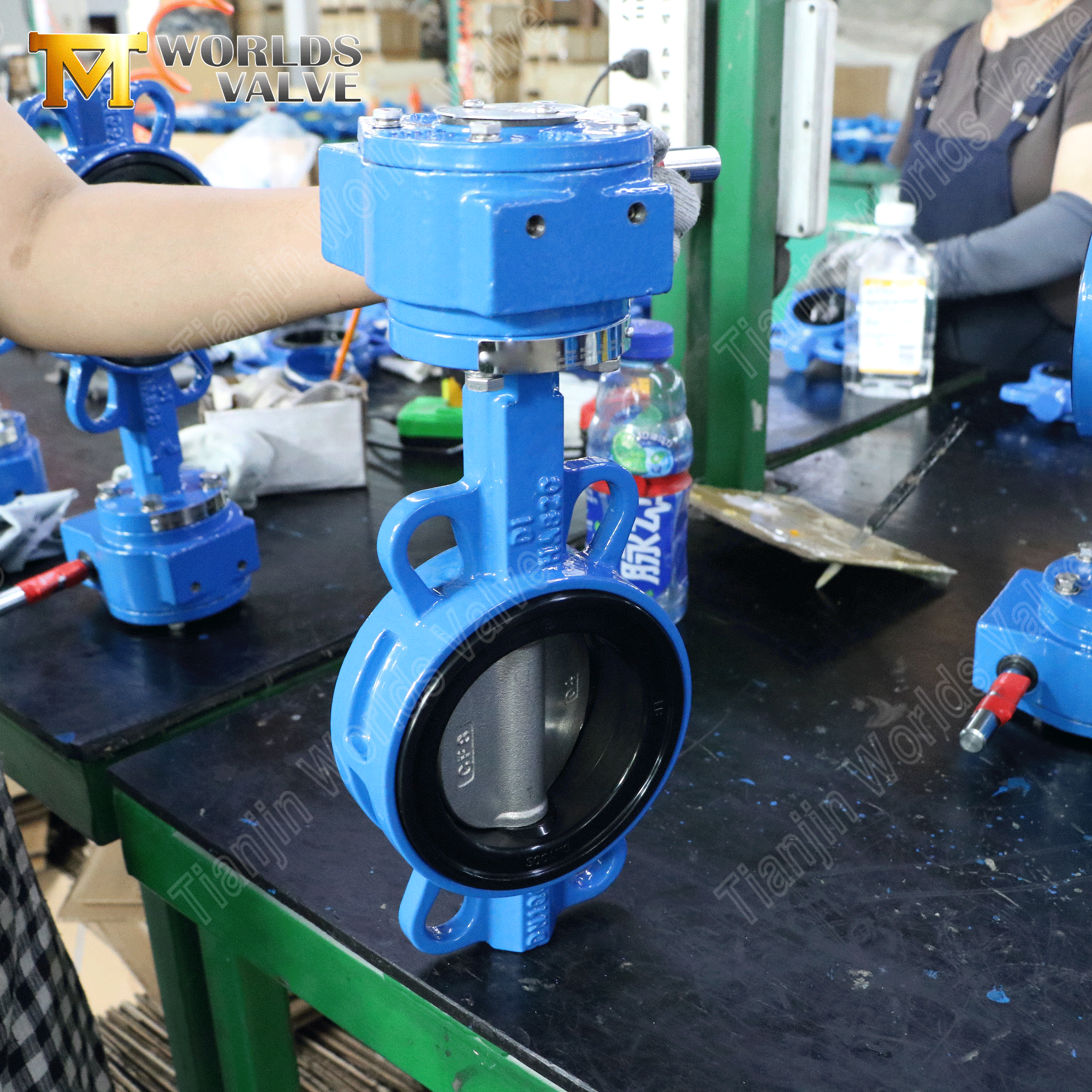

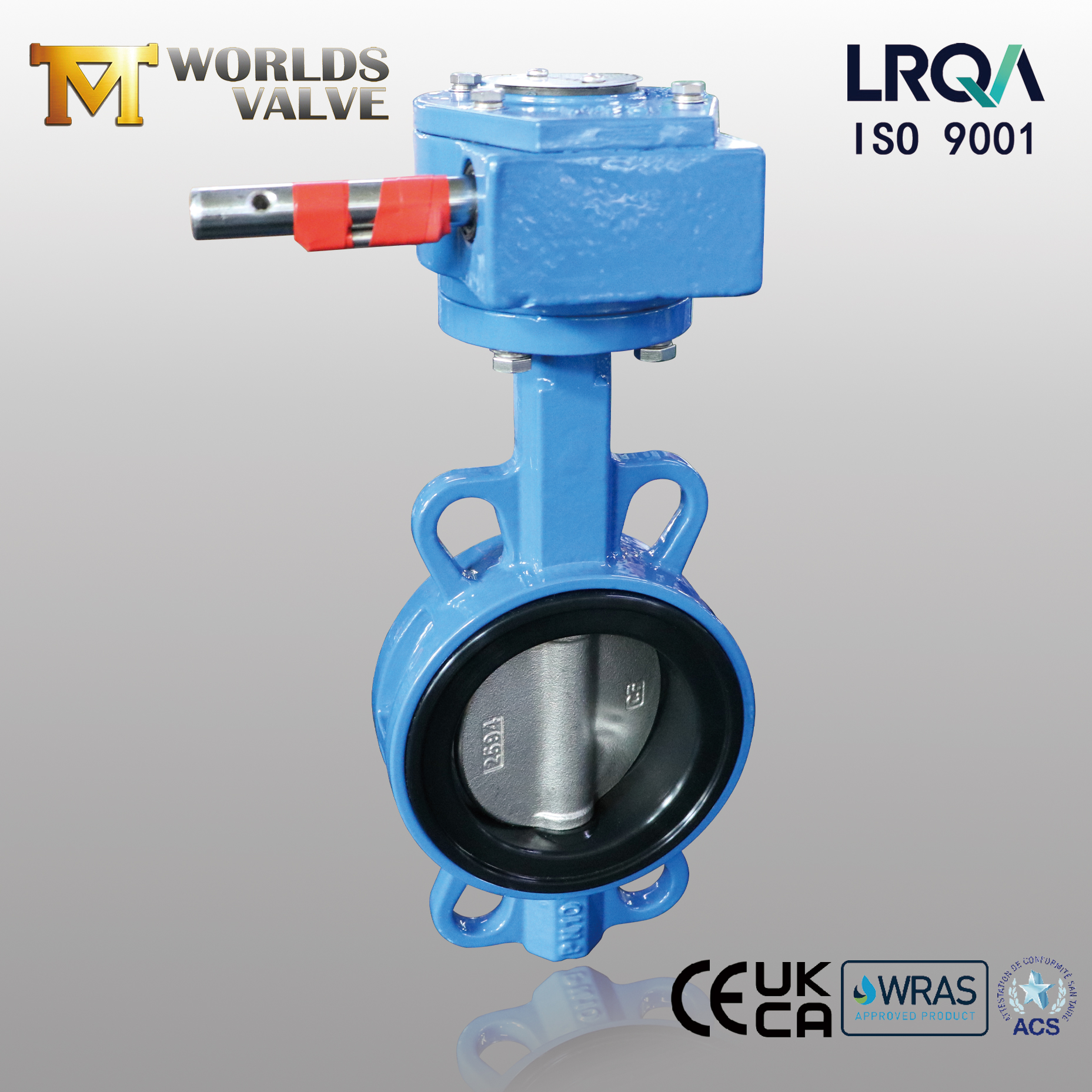

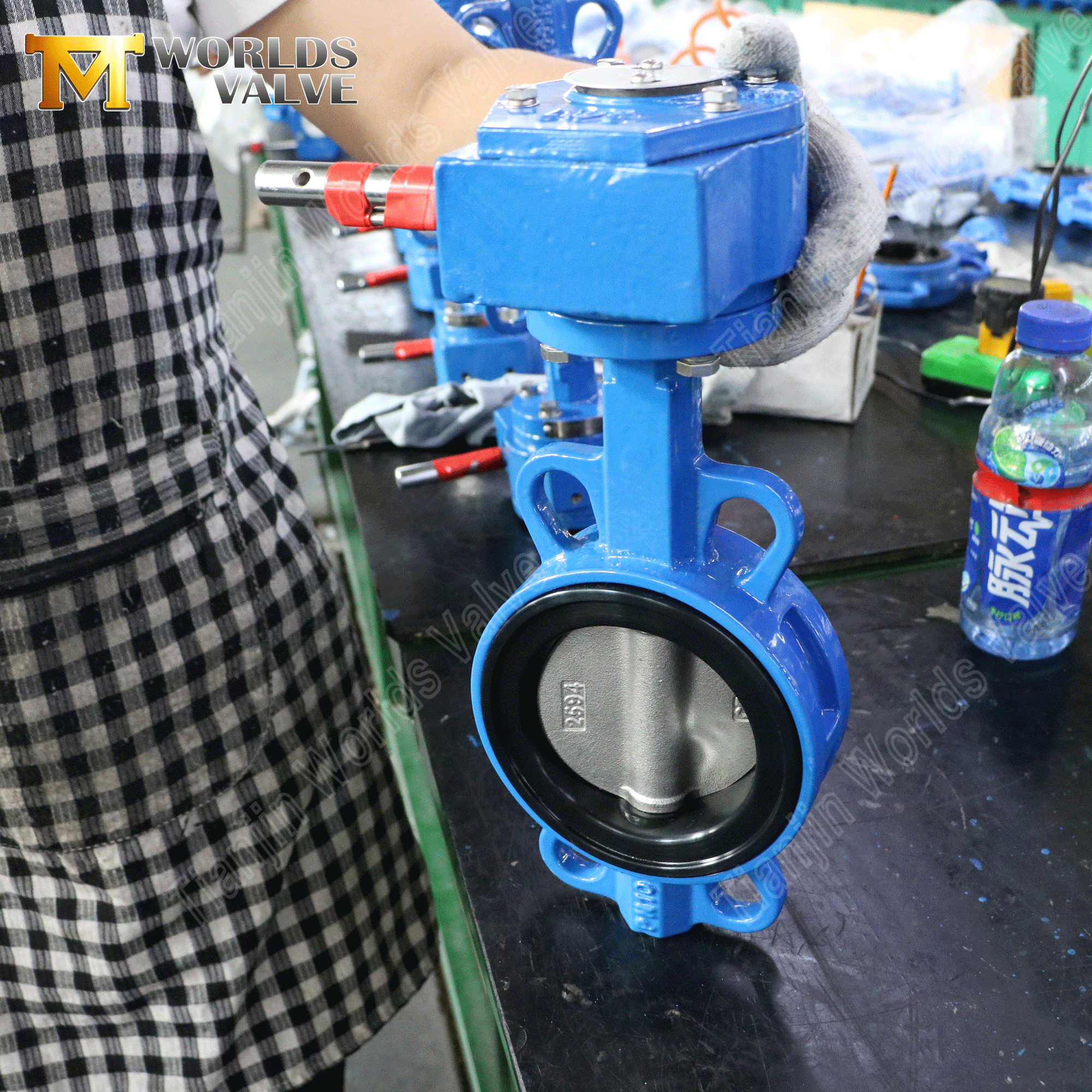

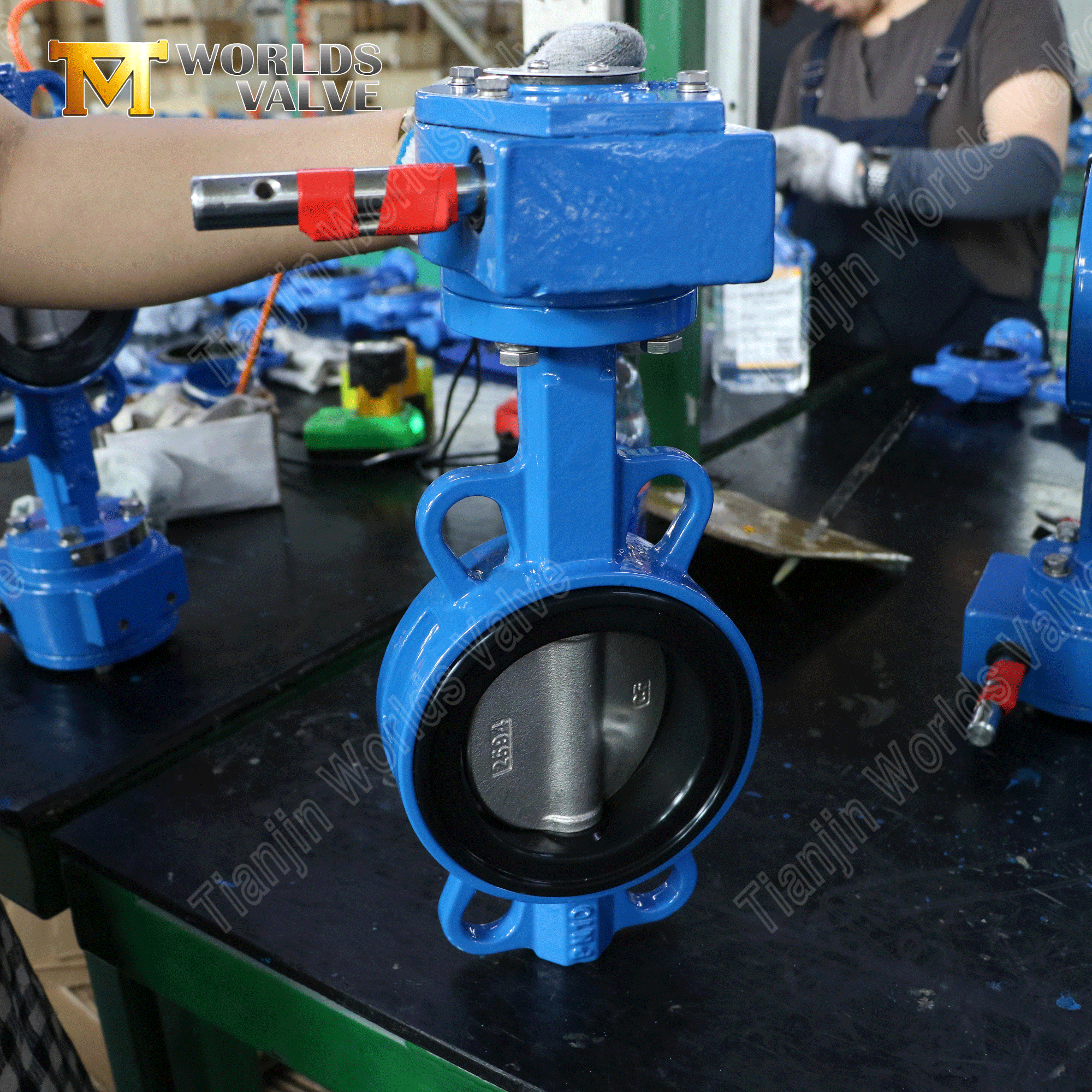

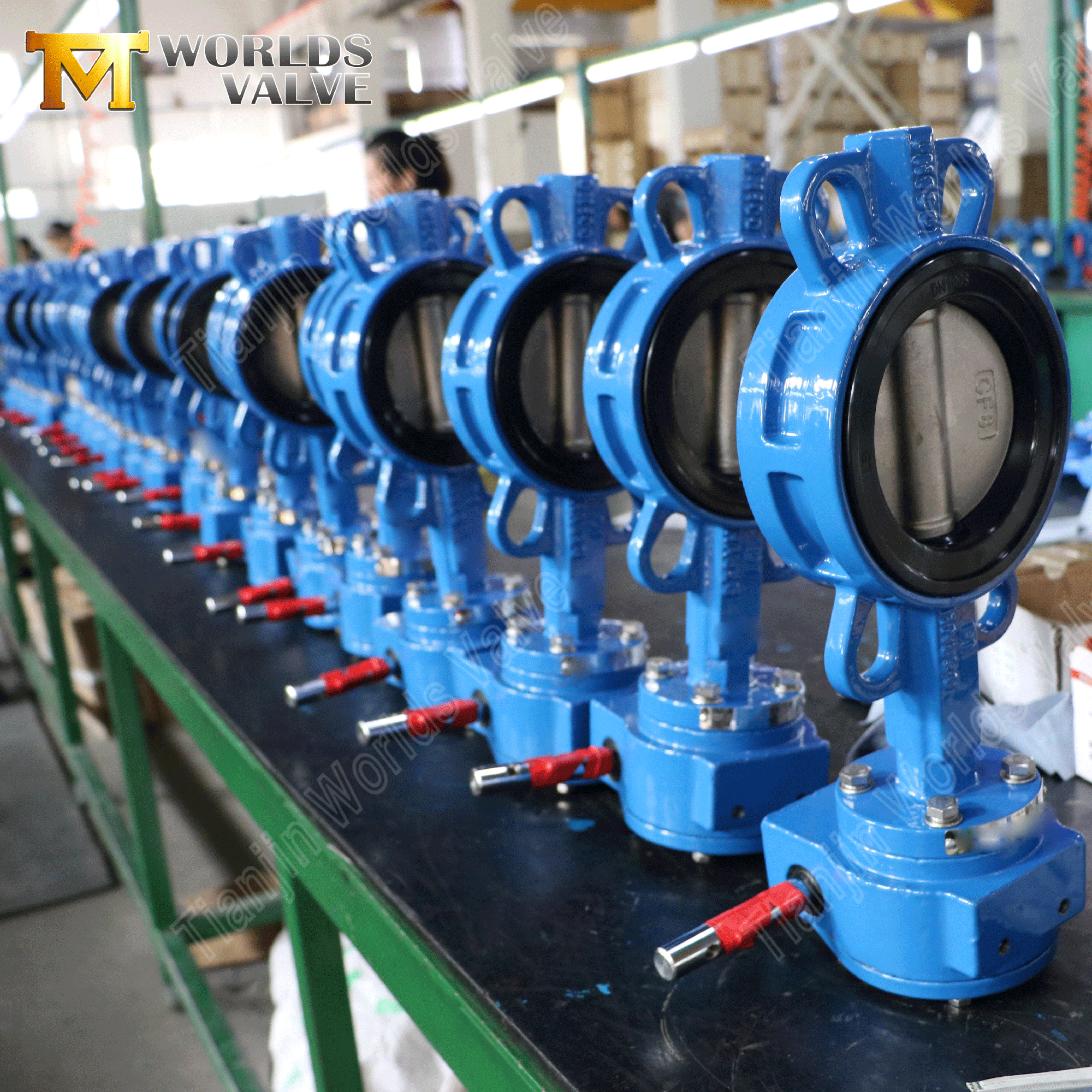

صمام الفراشة الويفر الذي يعمل بالتروس – مقعد EPDM قابل للاستبدال، PN10

نظرة عامة على المنتج

يستخدم صمام فراشة الرقاقة الذي يتم تشغيله بواسطة تروس مشغل تروس دودية للتحكم اليدوي السلس والقفل الذاتي. يتناسب جسم الرقاقة بين شفتين، مما يبقيها مدمجة وخفيفة الوزن. ما يميز هذا الطراز حقًا هو مقعد EPDM القابل للاستبدال - على عكس المقاعد المجمعة، يمكن تبديله في الميدان دون استبدال الصمام بالكامل، مما يؤدي إلى إطالة عمر الخدمة وخفض تكاليف الصيانة.

يجمع هذا الطراز مقاس 4 بوصات بين هيكل حديدي مطاوع، وقرص CF8 من الفولاذ المقاوم للصدأ، ومقعد EPDM قابل للاستبدال، ومشغل ترس دودي، مصنف PN10. لقد تم تصميمه لإمدادات المياه ومياه الصرف الصحي والتدفئة والتهوية وتكييف الهواء (HVAC) والخدمات الصناعية العامة. باعتبارها شركة تصنيع OEM/ODM مباشرة تتمتع بأكثر من 19 عامًا من الخبرة في التصدير، تقوم Tianjin Worlds Valve Co., Ltd. بتخصيص المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات وفقًا لمواصفاتك. نحن حاصلون على شهادات ISO 9001 (LRQA)، وCE، وUKCA، وWRAS، وACS، ونقوم بالتصدير إلى أكثر من 50 دولة.

يقدم:

صمام فراشة الويفر الذي يعمل بالعتاد | مقعد EPDM قابل للاستبدال | هيئة دي | قرص CF8 | الشركة المصنعة للمعدات الأصلية

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

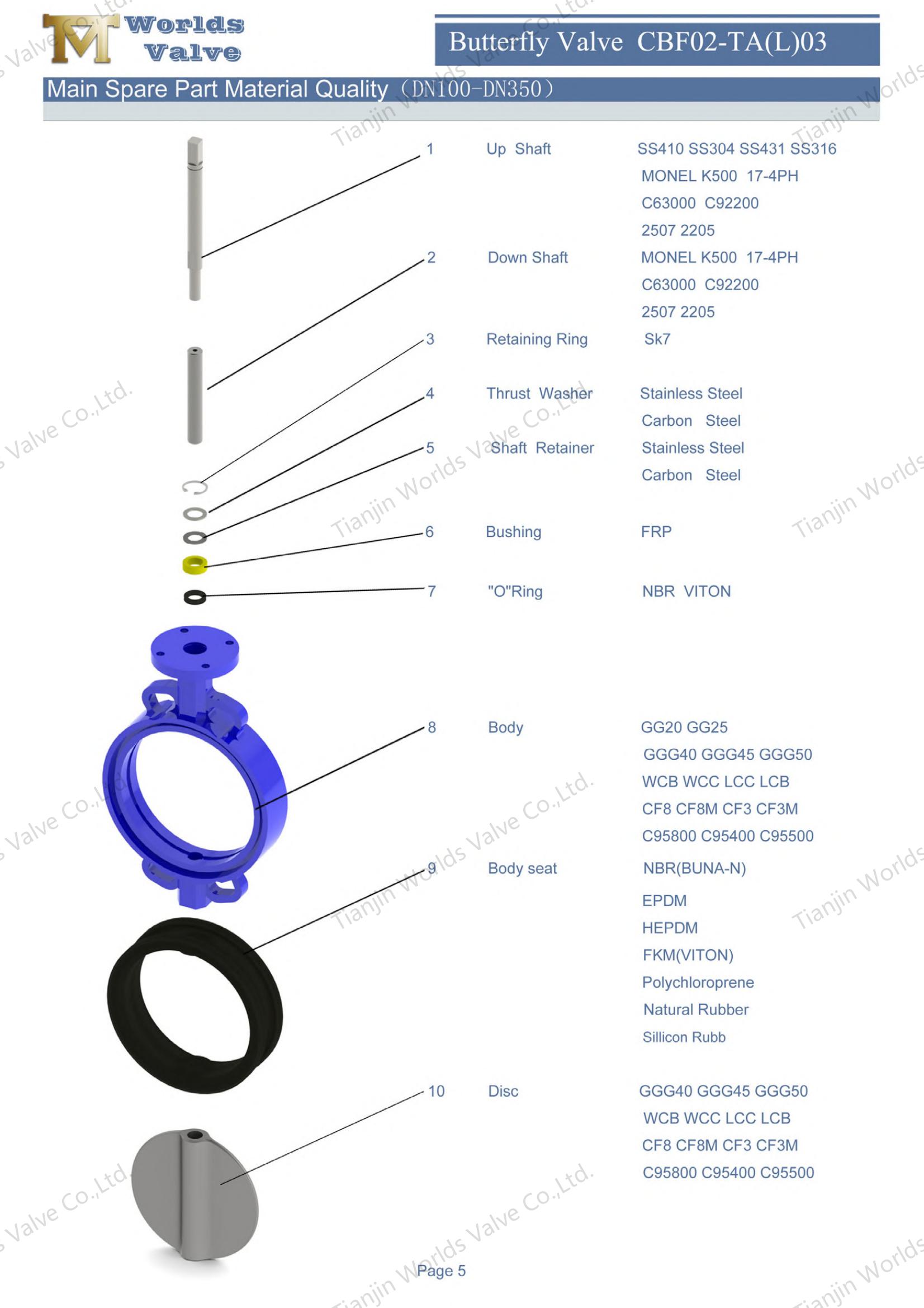

CBF02-TA03- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. مقعد EPDM قابل للاستبدال – سهولة الصيانة، تكلفة أقل

• تصميم قابل للاستبدال ميدانيًا – يتم الاحتفاظ بمقعد EPDM ميكانيكيًا، ولا يتم ربطه بالجسم. عند ارتدائه، ما عليك سوى فتح الصمام وإزالة المقعد القديم وإدخال المقعد الجديد وإعادة التجميع - لا حاجة إلى استبدال الصمام بالكامل أو إرساله مرة أخرى إلى المصنع.

• عمر الصمام الممتد - يظل الجسم والقرص والساق في الخدمة بينما يتم استبدال المقعد فقط. يؤدي هذا إلى إطالة عمر الخدمة الإجمالي للصمام بشكل كبير وتقليل التكلفة الإجمالية للملكية.

• قطع غيار مبسطة - مقعد واحد يناسب جميع الصمامات من نفس الحجم والطراز. يغطي تخزين عدد قليل من المقاعد الاحتياطية صمامات متعددة، ولا حاجة إلى جرد مجموعات الصمامات الكاملة.

2. مشغل التروس - التحكم السلس والقفل الذاتي

• تصميم ذاتي القفل - إن ترس الدودة ذاتي القفل، لذلك يبقى القرص في موضعه حتى تحت ضغط التدفق - ولا حاجة إلى أجهزة قفل إضافية.

• مؤشر موضع الفتح والإغلاق - يُظهر المؤشر المدمج موضع الصمام في لمحة.

• عزم دوران منخفض للتشغيل - تعمل نسبة التروس على مضاعفة عزم الدوران اليدوي للإدخال، مما يجعل التشغيل سلسًا وبدون جهد - وهو أمر مهم بشكل خاص للأحجام الأكبر حيث يكون عزم دوران ذراع اليد مرتفعًا للغاية بحيث لا يسمح بالتشغيل المريح.

• تركيب ISO 5211 - تسمح الحافة العلوية القياسية بالترقية بسهولة إلى التشغيل الكهربائي أو الهوائي إذا لزم الأمر.

3. تصميم نوع الرقاقة - مدمج واقتصادي

• توفير المساحة - يتم وضع جسم الرقاقة بين شفتي الأنابيب، مما يتطلب الحد الأدنى من المساحة وجهاً لوجه وتقليل الطول الإجمالي لخط الأنابيب.

• خفيف الوزن - أخف بنسبة تصل إلى 40% من التصميمات ذات الحواف أو العروات، مما يؤدي إلى تبسيط عملية المعالجة وتقليل الحمل الهيكلي على أنظمة الأنابيب.

• فعالة من حيث التكلفة - مع مواد أقل وتصنيع أبسط، توفر صمامات الرقاقة قيمة ممتازة للتطبيقات الصناعية ذات الأغراض العامة.

4. مادة الجسم - حديد الدكتايل (GGG40 / 500-7)

• قوة عالية – توفر قوة شد تصل إلى ≥400 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع ضغط PN10.

• مقاومة الصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات الميكانيكية واهتزاز خطوط الأنابيب.

• الحماية من التآكل - بالاشتراك مع طلاء الإيبوكسي القياسي (250 ميكرومتر كحد أدنى)، يقاوم الجسم التآكل في الماء ومياه الصرف الصحي والخدمات الصناعية العامة.

5. مادة القرص - الفولاذ المقاوم للصدأ CF8 (AISI 304)

• مقاومة جيدة للتآكل - يوفر CF8 مقاومة موثوقة للأكسدة والتآكل في الماء والمواد الكيميائية الخفيفة والتعرض للغلاف الجوي.

• غير سامة وآمنة - مناسبة لمياه الشرب وتطبيقات الخدمة العامة.

• متين وخفيف الوزن - يوفر قوة ميكانيكية جيدة مع الحفاظ على وزن القرص قابلاً للتحكم من أجل التشغيل السلس.

6. مقعد EPDM - ختم محكم للماء يمكن الاعتماد عليه

• مقاومة ممتازة للماء - يوفر EPDM مقاومة رائعة للماء والبخار والعوامل الجوية الخارجية، مما يجعله مثاليًا لإمدادات المياه ومياه الصرف الصحي وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC).

• نطاق درجة حرارة واسع - يحافظ على خصائص الغلق من -20 درجة مئوية إلى +120 درجة مئوية، ويغطي النطاق الكامل لدرجات حرارة تشغيل نظام المياه النموذجية.

• إغلاق محكم الفقاعات - يوفر إغلاقًا موثوقًا ثنائي الاتجاه، مما يضمن عدم التسرب في كلا اتجاهي التدفق.

التطبيقات النموذجية

إن صمامات الفراشة الويفرية التي تعمل بالتروس مع مقعد EPDM القابل للاستبدال موثوق بها عبر مجموعة واسعة من الصناعات:

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في المقاعد القابلة للاستبدال. إن تصميم المقعد القابل للخدمة في الميدان لدينا يعني أنه يمكنك تبديل مقاعد EPDM دون إزالة الصمام من الخط - مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة.

• خبرة في الصمامات التي تعمل بالعتاد. لدينا خبرة واسعة في تصنيع صمامات الفراشة التي تعمل بالعتاد للمياه والتكييف والمشاريع الصناعية في جميع أنحاء العالم.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - كل ذلك وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 20-30 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا – قم بتخصيص صمام فراشة الويفر الخاص بك اليوم:

سواء كنت بحاجة إلى تكوين PN10 مقاس 4 بوصات مع مقعد EPDM قابل للاستبدال، أو حجم مختلف، أو تصميم مخصص بالكامل - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / المقعد)

• نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)

• معيار الحافة والحفر (ANSI، DIN، JIS، BS)

• لون الطلاء (أي RAL)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.
