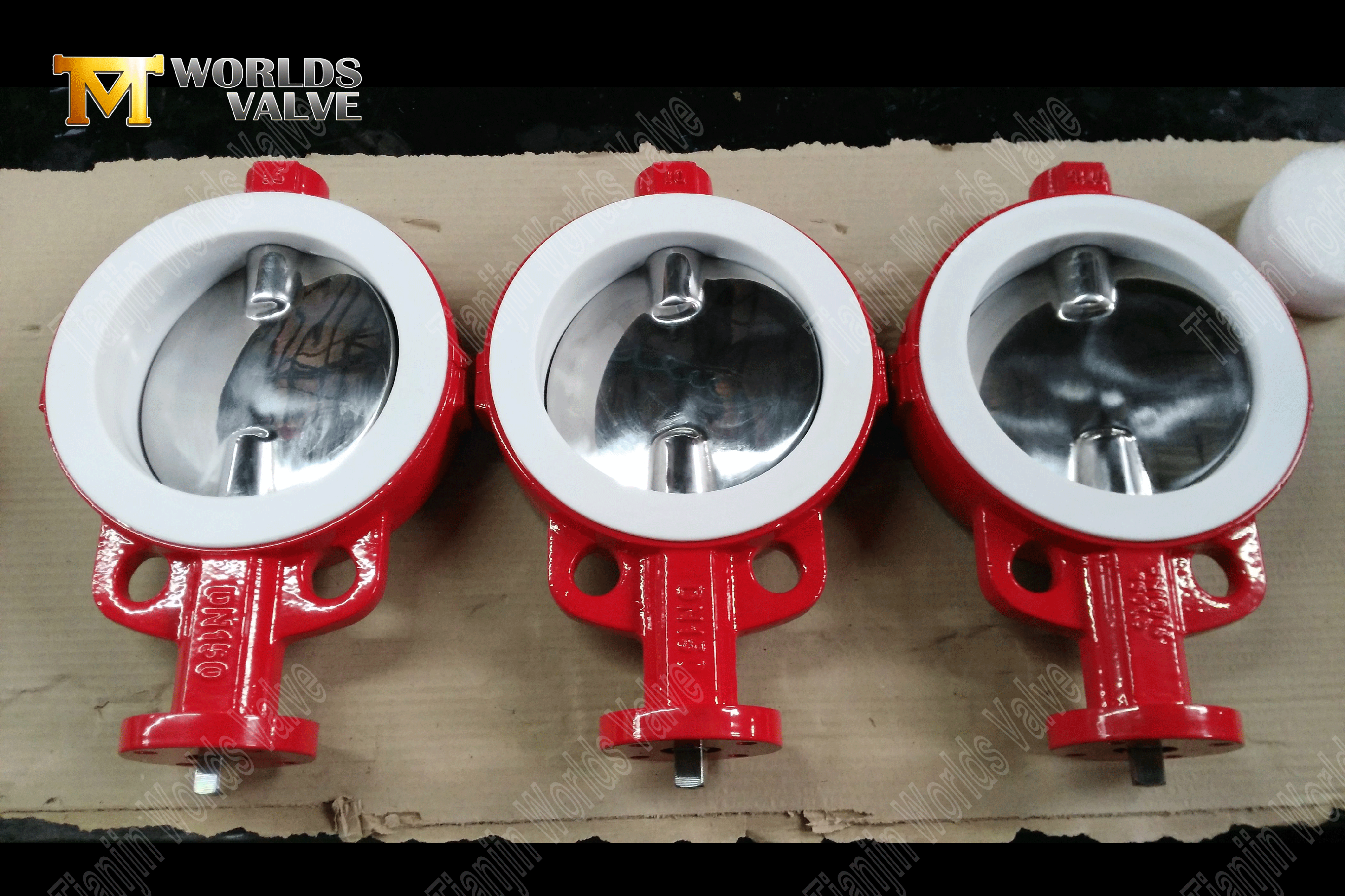

صمام الفراشة المقسم للجسم - مقعد PTFE، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

ما الذي يجعل صمام الفراشة المقسم للجسم مختلفًا؟ يتكون جسمه من نصفين، مثبتين معًا حول القرص والمقعد. وهذا يعني أنه يمكنك الوصول إلى الأجزاء الداخلية — فحص المقعد أو صيانته أو استبداله — دون سحب الصمام خارج الخط. بالنسبة لصناعات مثل المعالجة الكيميائية والمستحضرات الصيدلانية، حيث غالبًا ما تكون مقاعد PTFE مطلوبة لمقاومة التآكل والنقاء، فإن هذا النوع من سهولة الوصول يعد ميزة حقيقية.

يجمع هذا الطراز بين تصميم الجسم المقسم ومقعد PTFE، وقرص وساق من الفولاذ المقاوم للصدأ، ومقبض من الألومنيوم خفيف الوزن، وهو أمر بسيط وموثوق ومصمم لتلبية متطلبات الخدمة. باعتبارها شركة تصنيع OEM/ODM مباشرة تتمتع بأكثر من 19 عامًا من الخبرة في التصدير، تقوم شركة Tianjin Worlds Valve Co., Ltd. بتخصيص المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات بما يتوافق مع احتياجاتك الدقيقة. نحن حاصلون على شهادة ISO 9001 (LRQA)، وCE، وUKCA، وWRAS، وACS، ونقوم بالتصدير إلى أكثر من 50 دولة.

يقدم:

صمام فراشة بسكويت الويفر المنفصل | مقعد PTFE | هيئة دي | قرص CF8M | الشركة المصنعة للمعدات الأصلية

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

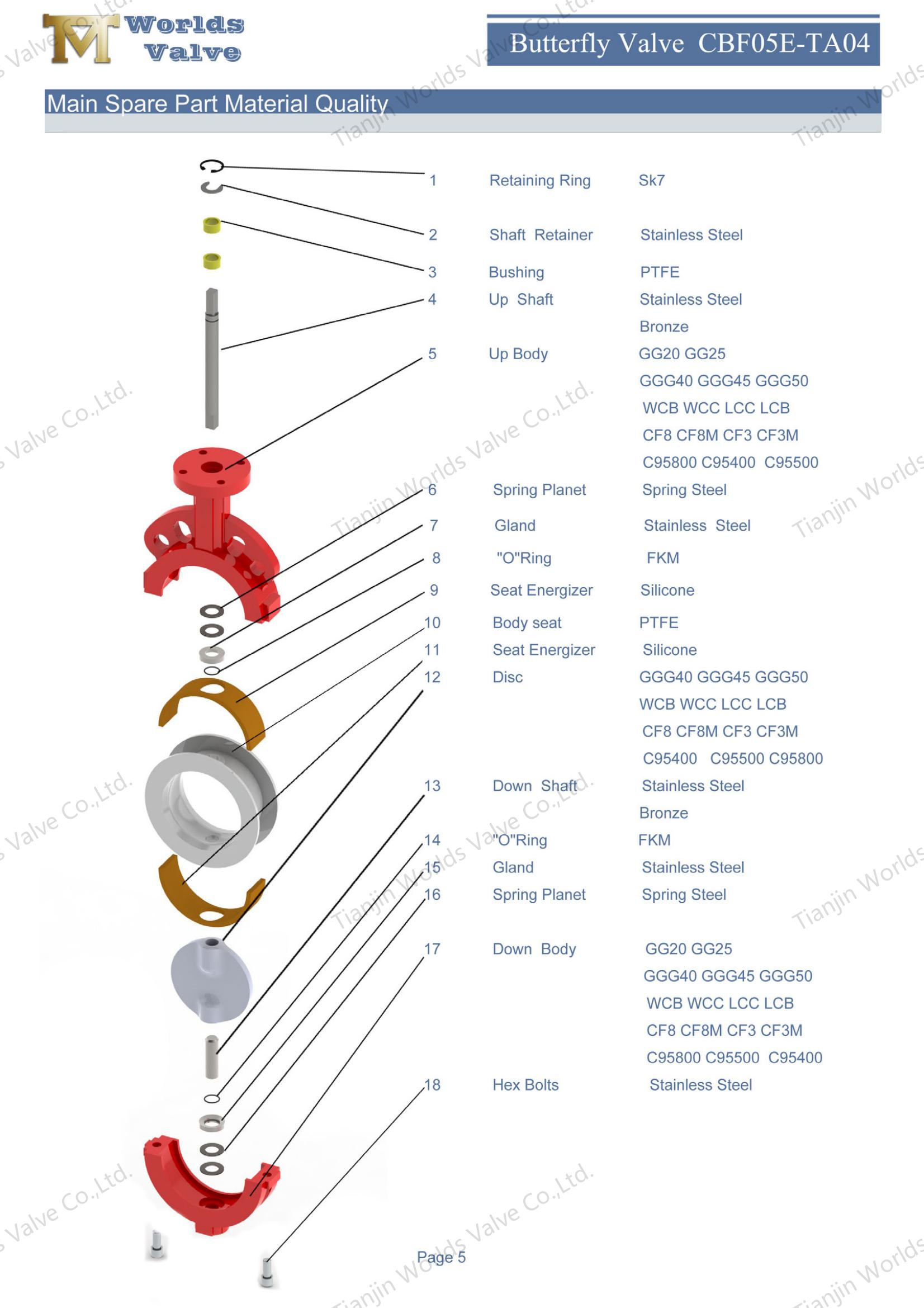

CBF05-TA04- معلومات مفصلة عن المنتج

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم الجسم المقسم - سهولة الوصول والصيانة

• بناء من قطعتين – ينقسم جسم الصمام إلى نصفين علوي وسفلي، ويتم تثبيتهما معًا حول مجموعة القرص والمقعد. يسمح هذا التصميم بالوصول المباشر إلى المكونات الداخلية دون إزالة الصمام من خط الأنابيب.

• استبدال المقعد المبسط - عندما يتطلب مقعد PTFE الاستبدال، ما عليك سوى فك وفصل نصفي الجسم، وإزالة المقعد القديم، وتثبيت المقعد الجديد، وإعادة التجميع. لا حاجة لفصل الصمام عن خط الأنابيب أو إزعاج الأنابيب المجاورة.

• تقليل وقت التوقف عن العمل - يمكن إكمال الصيانة التي قد تتطلب استبدال الصمام بالكامل في دقائق باستخدام الأدوات الأساسية، مما يقلل بشكل كبير من وقت التوقف عن العمل وتكاليف الصيانة.

• الوصول إلى الفحص - يتيح تصميم الجسم المنقسم الفحص البصري للقرص والمقعد والساق دون إزالة الصمام من الخط - وهو مثالي لبرامج الصيانة الوقائية.

2. مقعد PTFE – مقاومة كيميائية فائقة

• مقاومة كيميائية ممتازة - PTFE مقاوم لجميع المواد الكيميائية الصناعية تقريبًا، بما في ذلك الأحماض القوية والقلويات والمذيبات والمؤكسدات. إنها المادة المفضلة للوسائط العدوانية حيث تتحلل مقاعد المطاط الصناعي.

• نطاق درجة الحرارة الواسع - يحافظ PTFE على خصائص الختم الخاصة به من -29 درجة مئوية إلى +160 درجة مئوية (مع قدرة قصيرة المدى تصل إلى +200 درجة مئوية)، ويغطي نطاقًا أوسع من مقاعد EPDM أو NBR.

• احتكاك منخفض - يتمتع PTFE بأحد أقل معاملات الاحتكاك لأي مادة صلبة، مما يقلل من عزم دوران التشغيل ويضمن حركة سلسة للقرص.

• سطح غير لاصق - يمنع سطح PTFE غير اللاصق تراكم الوسائط ويسهل عملية التنظيف - وهو أمر مهم بشكل خاص في التطبيقات الصيدلانية والغذائية وعالية النقاء.

• إغلاق محكم الفقاعات - يوفر مقعد PTFE إحكامًا موثوقًا ثنائي الاتجاه، مما يضمن عدم التسرب في كلا اتجاهي التدفق.

3. مادة الجسم - حديد الدكتايل A536 65-45-12

• القوة العالية -A536 65-45-12 توفر قوة شد تبلغ ≥448 ميجا باسكال وقوة إنتاج تبلغ ≥310 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع ضغط PN16.

• مقاومة ممتازة للصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات الميكانيكية واهتزاز خط الأنابيب دون أن ينكسر.

• الحماية من التآكل - بالاشتراك مع طلاء الإيبوكسي القياسي (250 ميكرومتر كحد أدنى)، يقاوم الجسم التآكل في الماء ومياه الصرف الصحي والخدمات الصناعية العامة.

4. مادة القرص - الفولاذ المقاوم للصدأ CF8M (AISI 316)

• مقاومة فائقة للتآكل - يوفر CF8M مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد ومياه البحر والوسائط العدوانية.

• توافق كيميائي واسع - مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية الخفيفة والأحماض والقلويات.

• عمر خدمة طويل - تضمن خصائص مقاومة التآكل لـ CF8M عمر خدمة أطول حتى في البيئات العدوانية.

5. المواد الجذعية - الفولاذ المقاوم للصدأ 17-4PH (AISI 630)

• القوة العالية -17-4PH عبارة عن فولاذ مقاوم للصدأ مقوى بالترسيب يوفر قوة شد تبلغ 1,100-1,300 ميجا باسكال - أعلى بكثير من الفولاذ المقاوم للصدأ SS420، أو SS431، أو 304/316.

• مقاومة فائقة للتآكل – توفر 17-4PH مقاومة ممتازة للتآكل والتشقق الناتج عن التآكل الإجهادي، متفوقة على الفولاذ المقاوم للصدأ المارتنسيتي القياسي في البيئات العدوانية.

• مقاومة ممتازة للتعب – تحافظ السبيكة على خواصها الميكانيكية تحت التحميل الدوري، مما يضمن موثوقية طويلة المدى في التطبيقات ذات الدورة العالية.

• تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.

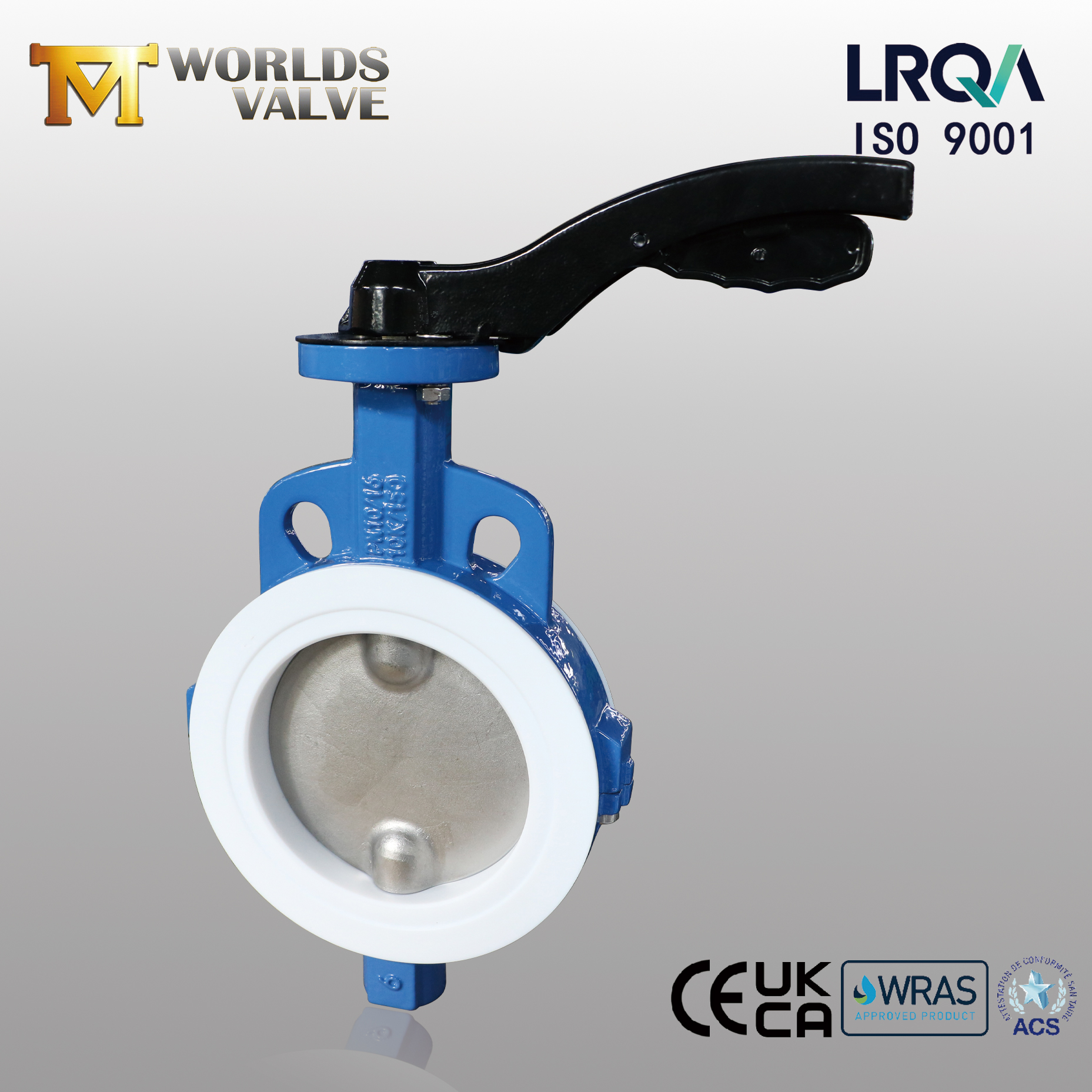

6. مقبض ألومنيوم-خفيف الوزن ومريح

• وزن مخفض - الألومنيوم أخف بكثير من مقابض الحديد الزهر أو الحديد المرن، مما يقلل من الوزن الإجمالي للصمام ويجعل التركيب والتشغيل أسهل.

• مقاوم للتآكل - يشكل الألومنيوم بشكل طبيعي طبقة أكسيد واقية تقاوم التآكل، مما يجعله مناسبًا للبيئات الخارجية والرطبة.

• تصميم مريح - يوفر السطح الأملس والتصميم المتوازن قبضة مريحة وتشغيلًا سهلاً، حتى بعد الاستخدام الطويل.

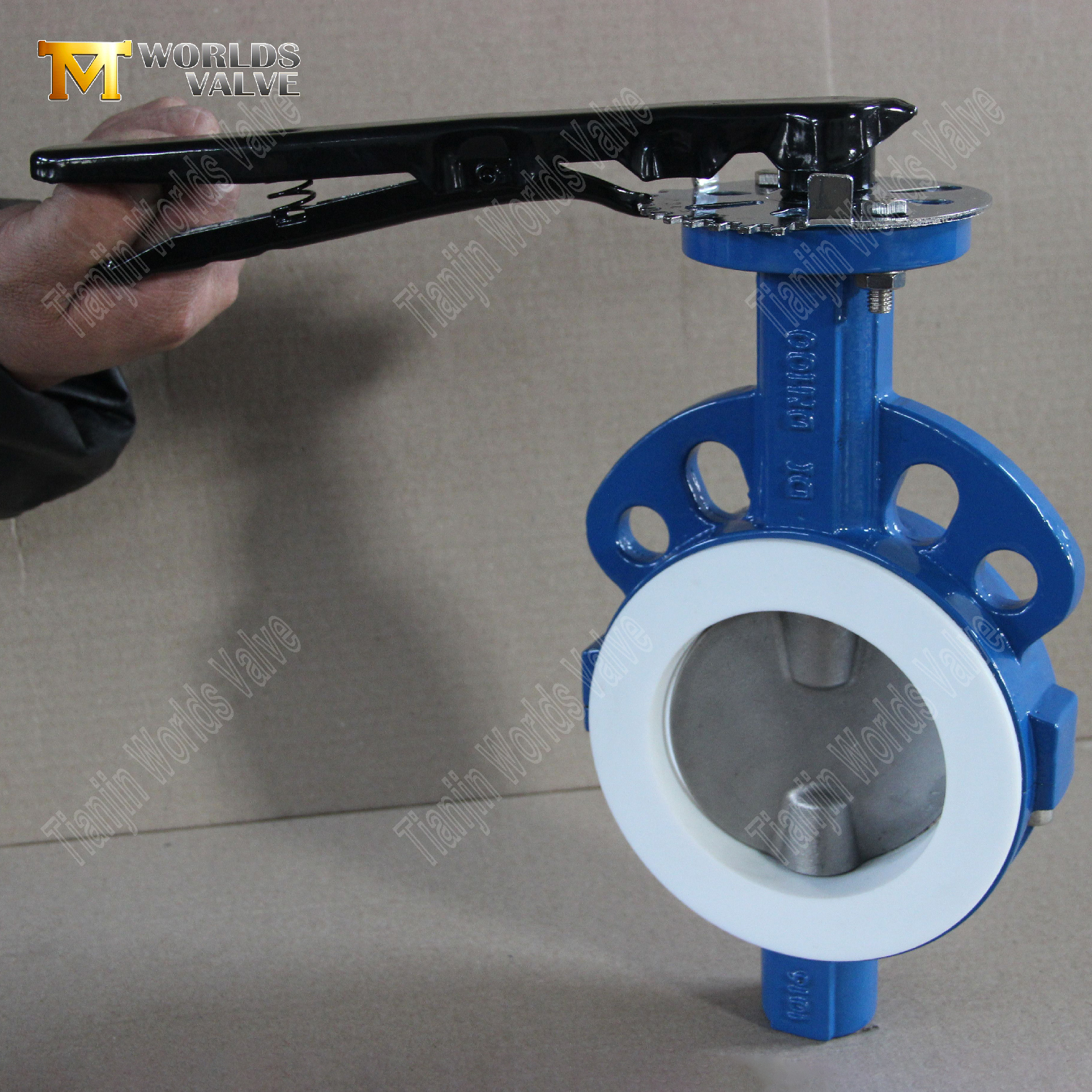

• لوحة القفل متضمنة - يتميز المقبض بلوحة قفل لقفل الوضع، ومنع التشغيل العرضي وضمان الصيانة الآمنة.

7. الحافة العلوية ISO 5211 - جاهزة للتشغيل الآلي

تتميز جميع صمامات الفراشة المقسمة ذات الجسم المقسم بالشفة العلوية القياسية ISO 5211، مما يوفر إمكانية التبادل الشامل لطرق التشغيل المختلفة:

• ذراع اليد - تحكم يدوي سريع في التشغيل والإيقاف مع لوحة قفل (قياسية لهذا الطراز)

• مشغل التروس – قفل ذاتي مع مؤشر غلق مفتوح (أحجام أكبر)

• المحركات الكهربائية – أنواع التشغيل والإيقاف أو التعديل مع ردود فعل 4-20 مللي أمبير

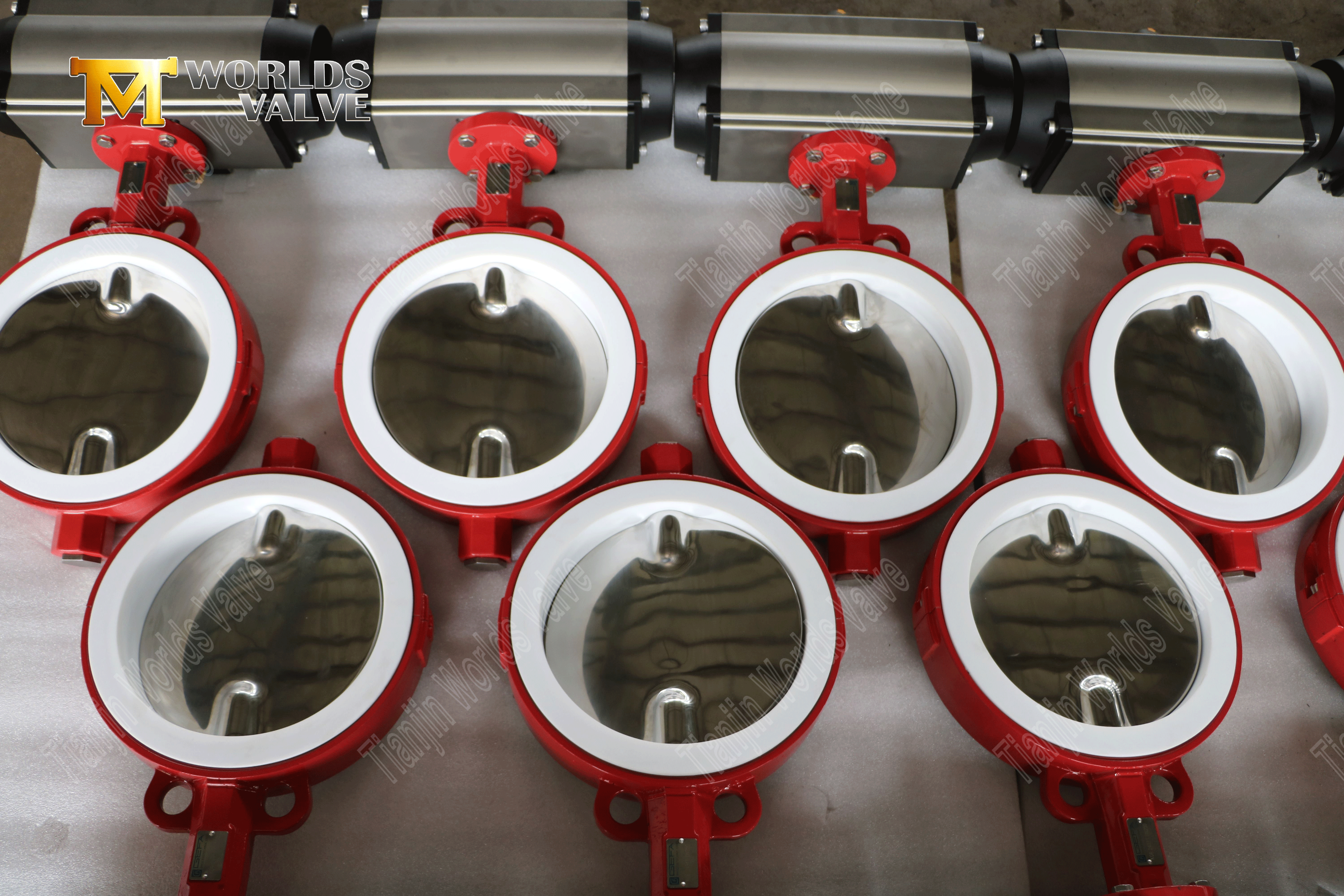

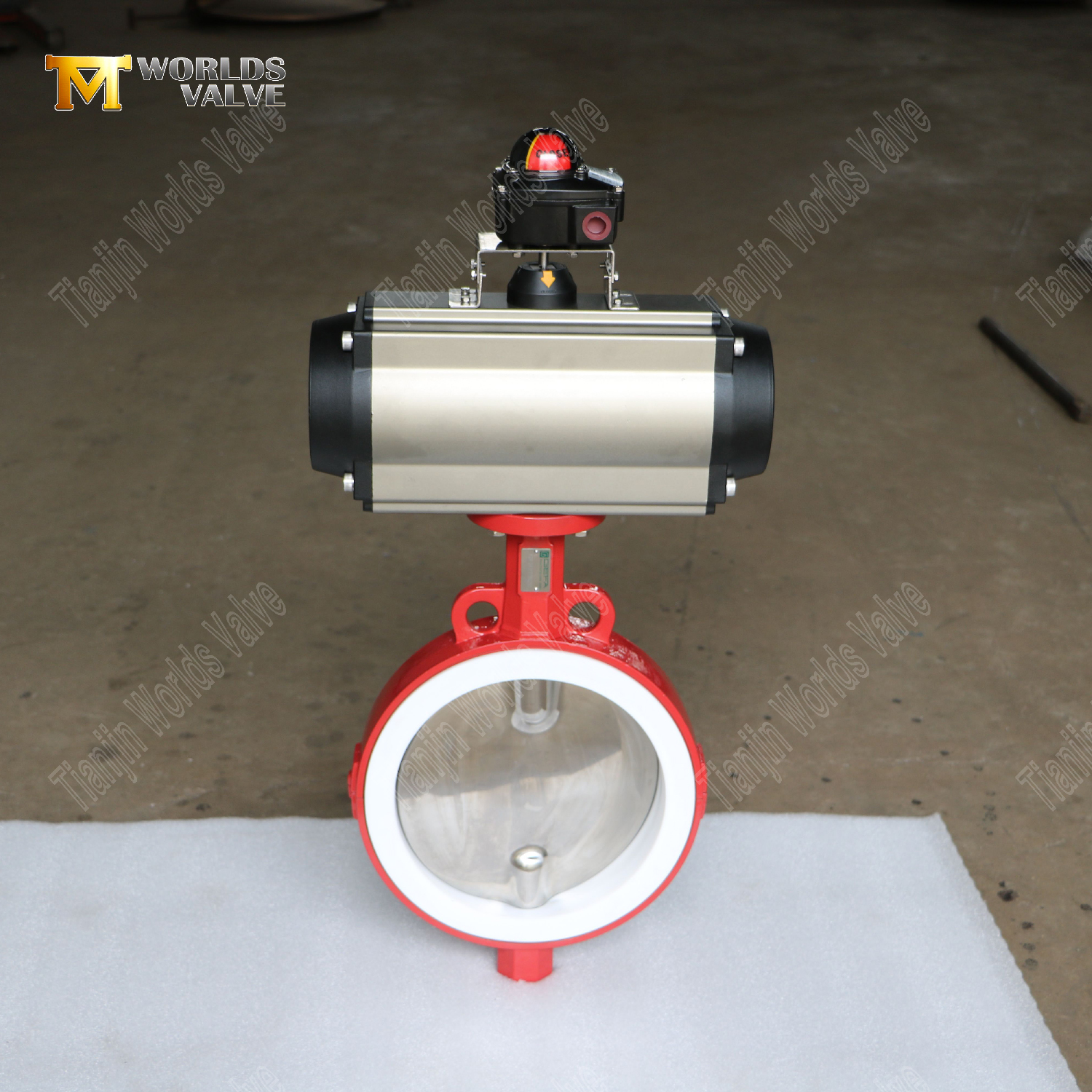

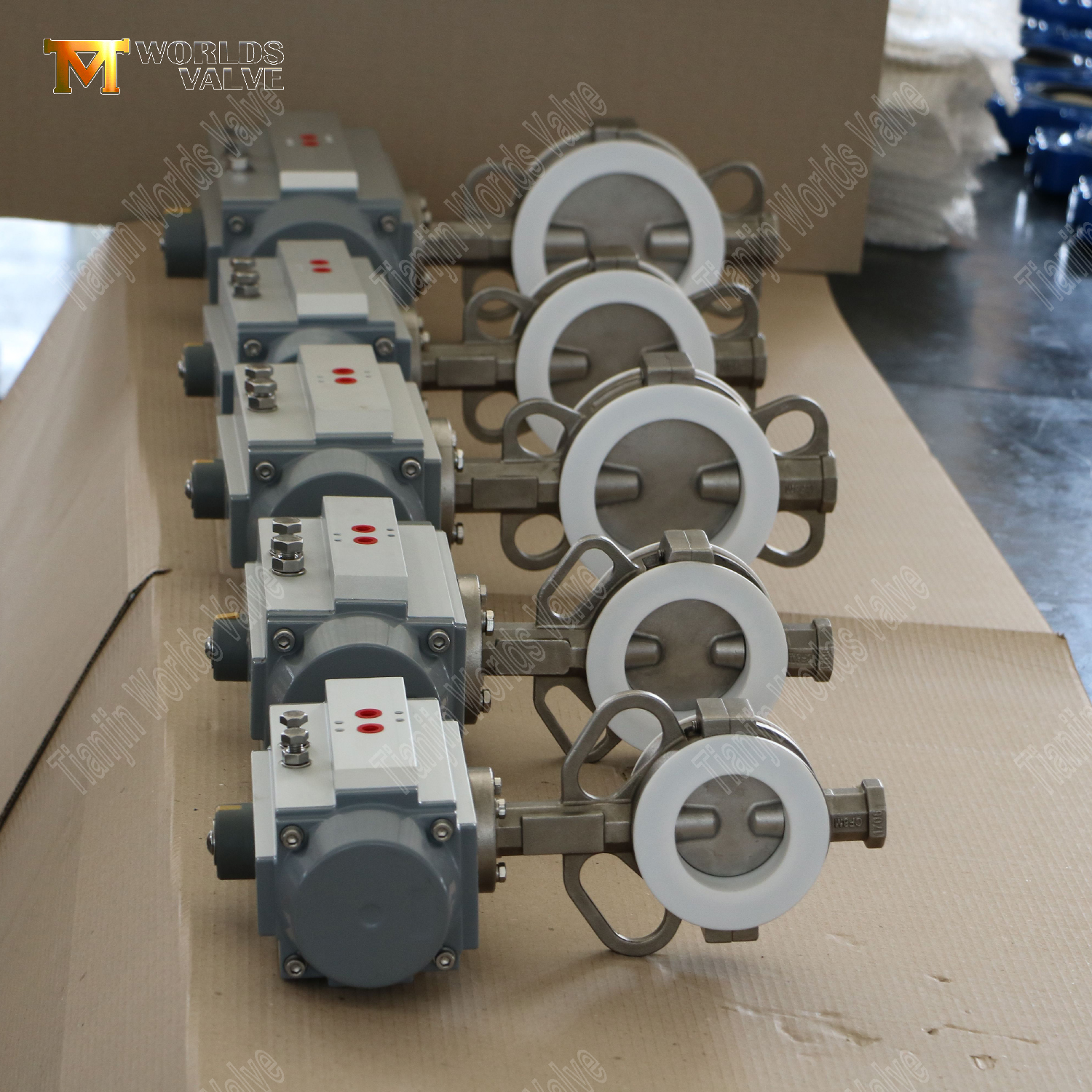

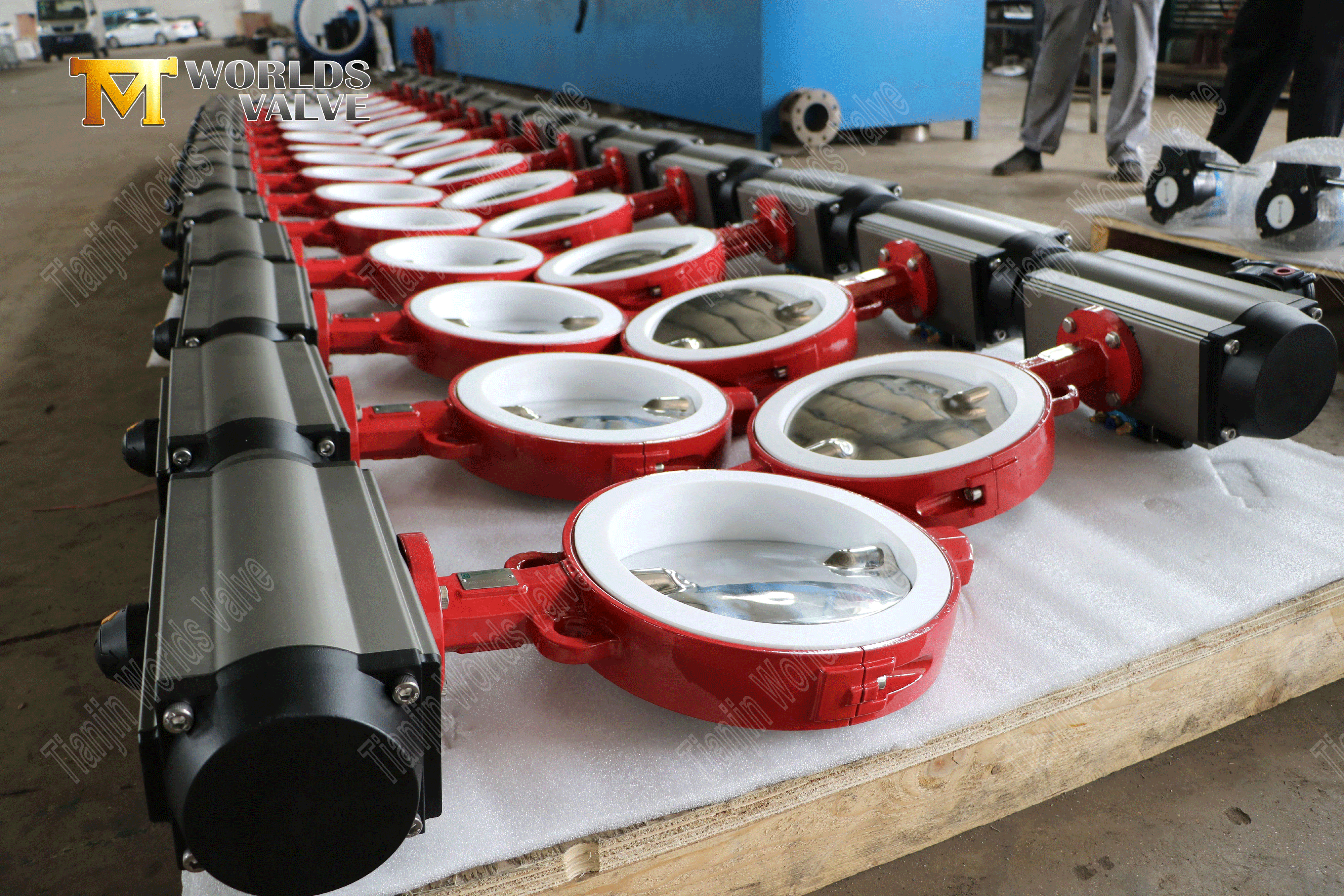

• المحركات الهوائية – تصميمات مزدوجة الفعل أو إرجاع الزنبرك (آمنة من الفشل).

• المحركات الهيدروليكية - البيئات ذات عزم الدوران العالي أو تحت سطح البحر أو المتفجرة

التطبيقات النموذجية

صمامات الفراشة المقسمة ذات الجسم المقسم مع مقعد PTFE، وقرص CF8M، وساق 17-4PH موثوق بها عبر مجموعة واسعة من الصناعات:

• أحماض المعالجة الكيميائية والقلويات والمذيبات والوسائط العدوانية - يقاوم مقعد PTFE الهجوم الكيميائي

• تصنيع الأدوية عمليات عالية النقاء، وأنظمة CIP/SIP - تعمل مادة PTFE غير اللاصقة على تبسيط عملية التنظيف

• التطبيقات الصحية للأغذية والمشروبات حيث يكون نقاء المنتج أمرًا بالغ الأهمية

• معالجة المياه الجرعات الكيميائية والكلور وأنظمة الأوزون

• توليد الطاقة مياه التبريد، الحقن الكيميائي، مكثفات البخار

• المواد الكيميائية لتبييض اللب والورق، والسوائل المسببة للتآكل

• أشباه الموصلات المياه فائقة النقاء وتوزيع المواد الكيميائية

• تبريد مياه البحر البحرية والبحرية، وأنظمة مياه الصابورة

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.

• متخصصون في تقسيم الجسم. لدينا خبرة واسعة في تصنيع صمامات الفراشة المنقسمة للمشاريع الكيميائية والصيدلانية والصناعية في جميع أنحاء العالم. يعمل تصميمنا المكون من قطعتين على تبسيط عملية الصيانة وإطالة عمر الخدمة.

• خبرة الجلوس PTFE. توفر مقاعد PTFE الخاصة بنا مقاومة كيميائية فائقة وقدرة على تحمل درجات الحرارة العالية مقارنة بالمقاعد المرنة - وهي مثالية للوسائط العدوانية والتطبيقات عالية النقاء.

• 17-4PH ميزة الجذعية. توفر سيقاننا 17-4PH قوة ومقاومة للتآكل أعلى بكثير من الفولاذ المقاوم للصدأ القياسي - مما يضمن نقل عزم الدوران بشكل موثوق ومتانة طويلة الأمد.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - كلها مصممة وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب – بدون استثناءات.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 20-30 يوما. زيارات المصنع موضع ترحيب في تيانجين.
