CBF02-TL01
OEM | ODM | WDS
| الكمية: | |
|---|---|

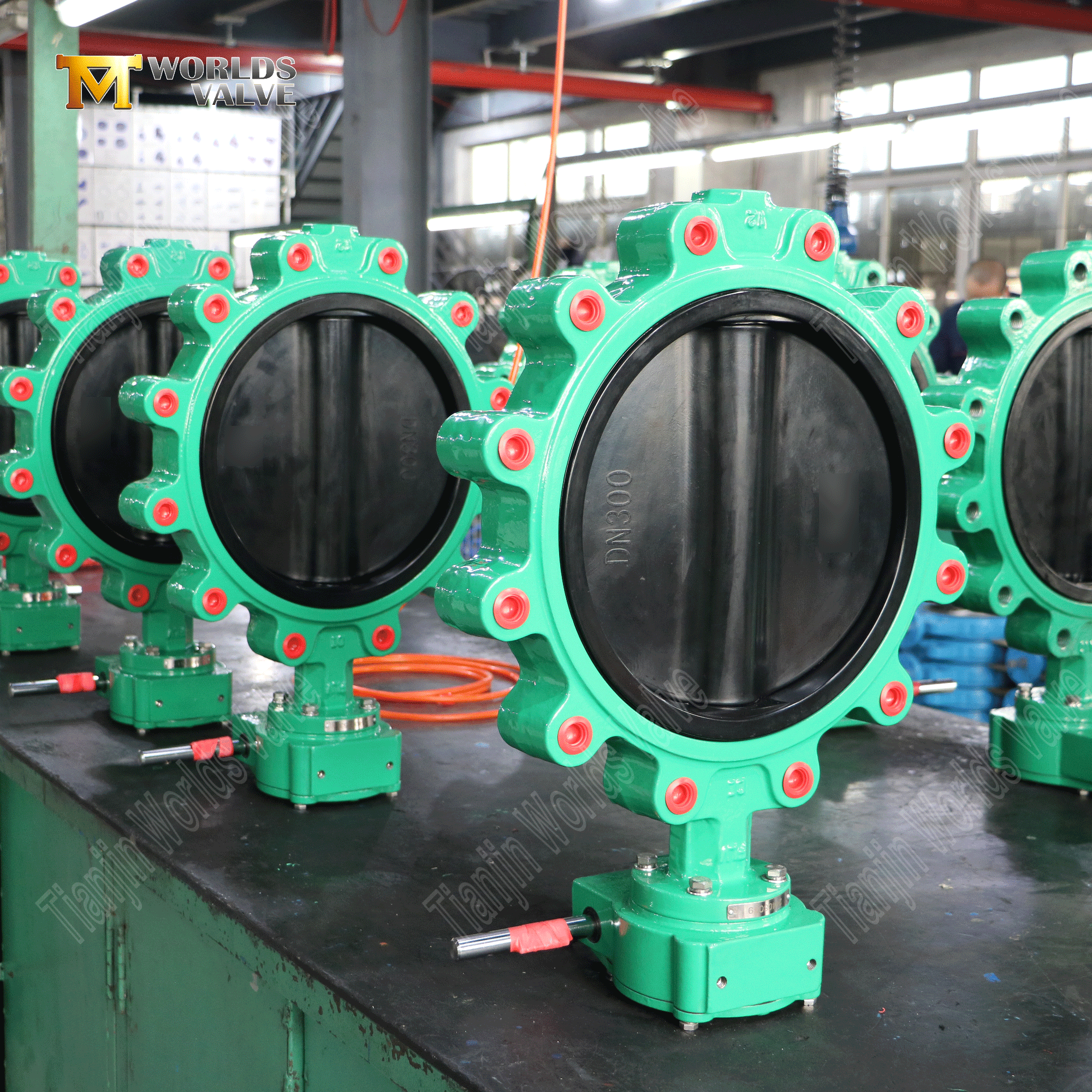

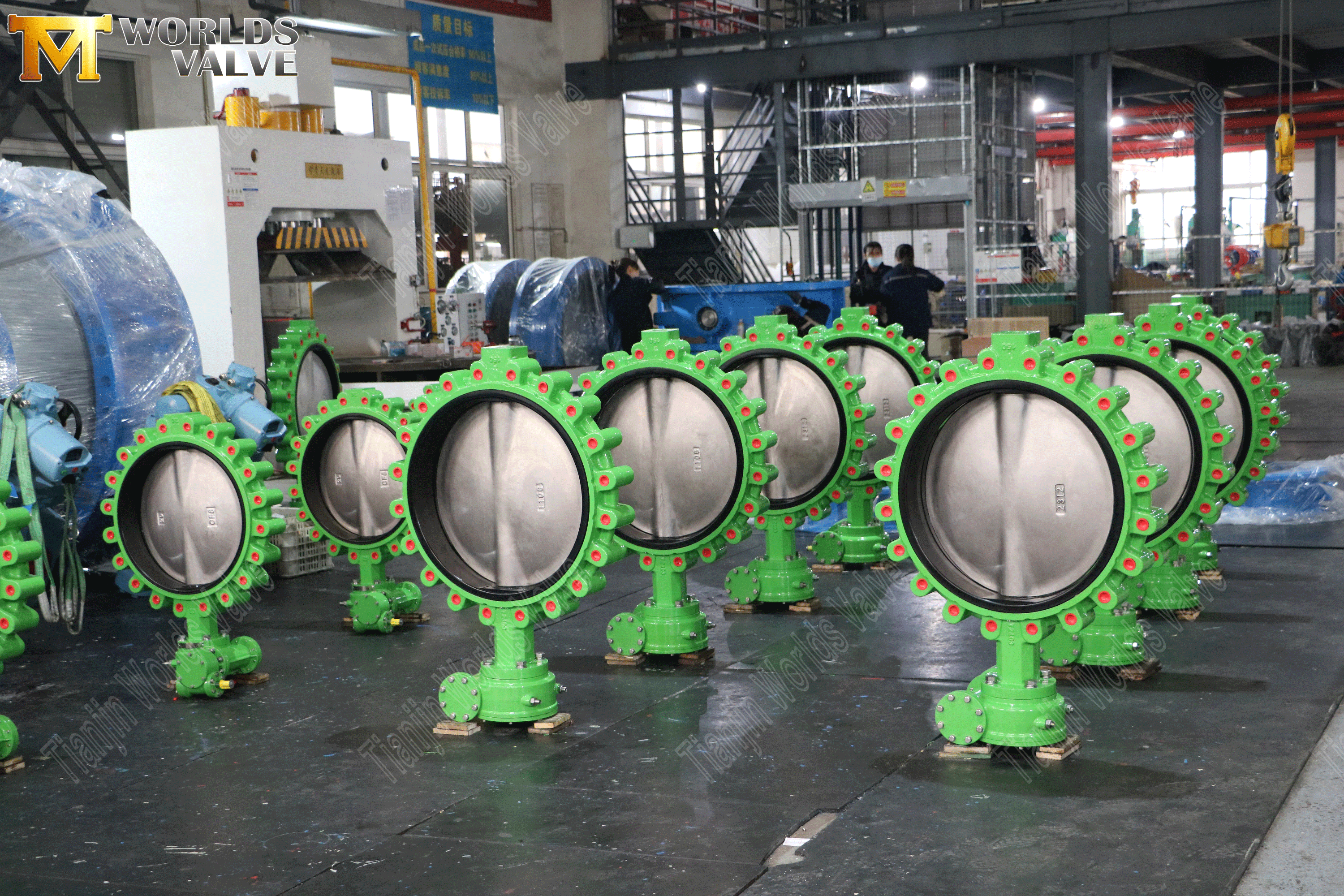

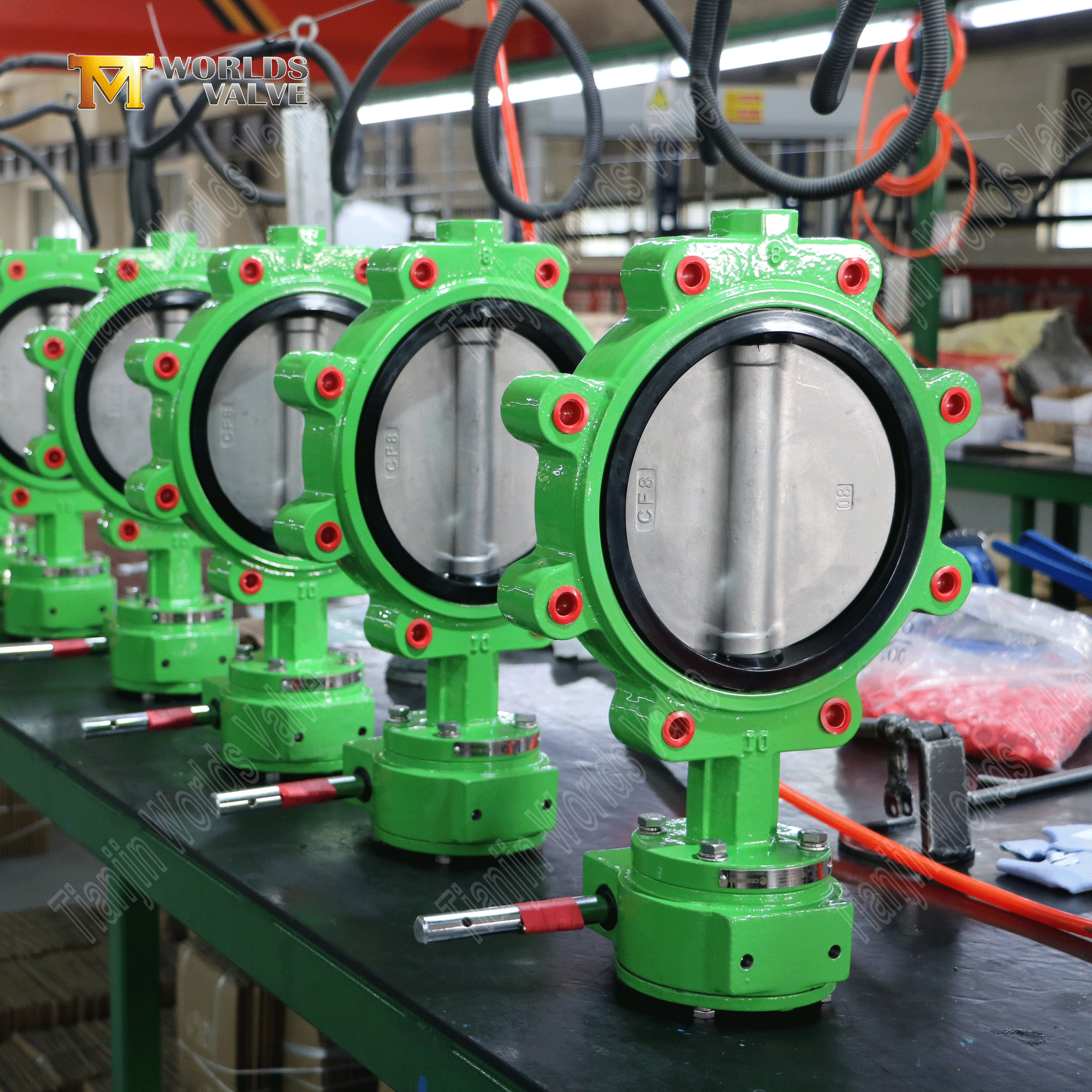

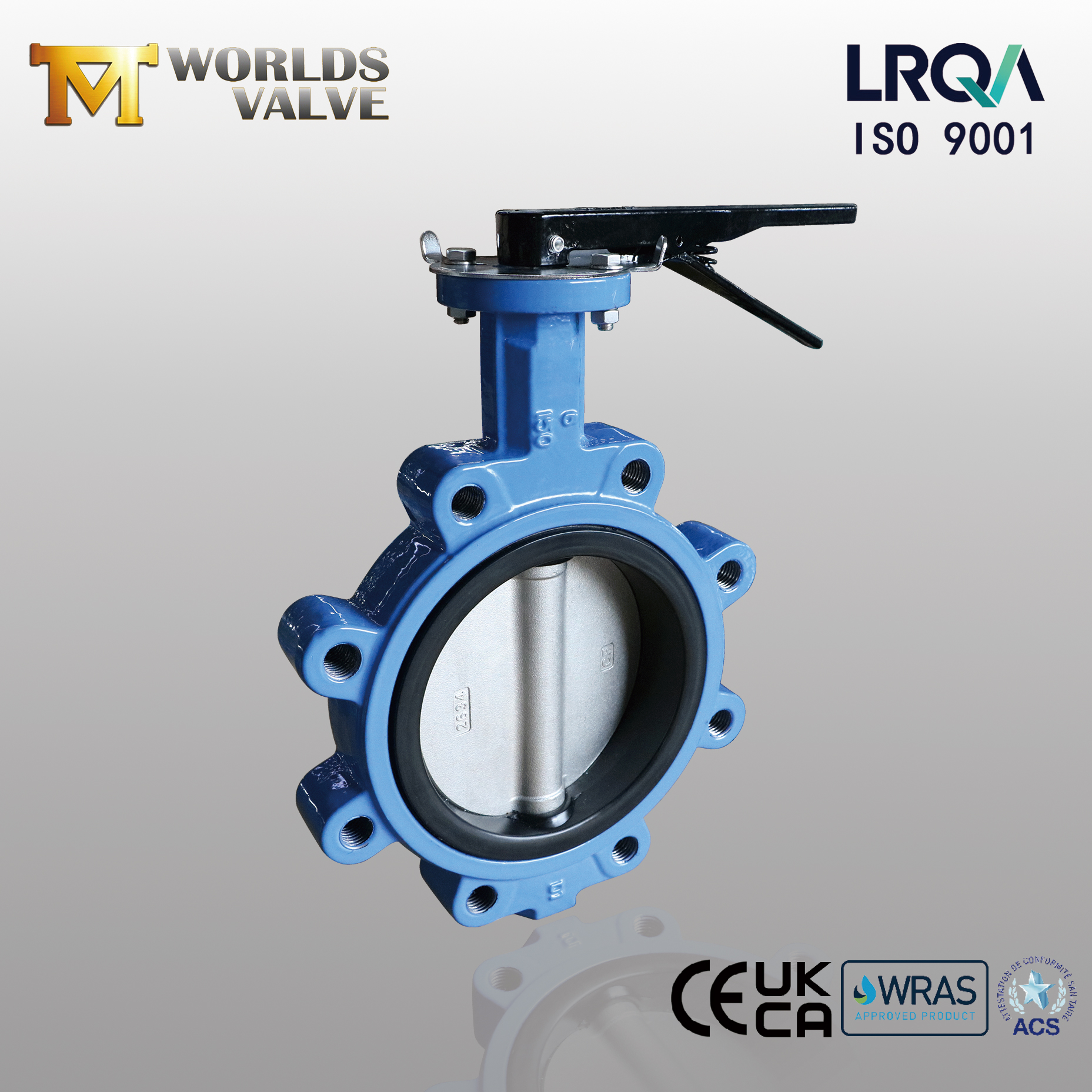

صمام الفراشة العروة | جسم من حديد الدكتايل | قرص CF8M | مقعد EPDM | فئة 150
شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة
CBF02-TL01- معلومات مفصلة عن المنتج
تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.
المعلمة | المواصفات (هذا النموذج) | التخصيص متاح |
مادة الجسم | حديد الدكتايل (GGG40/500-7) | حديد رمادي (ASTM A126 Class B)، WCB، CF8، CF8M، دوبلكس، سوبر دوبلكس |
مادة القرص | CF8M (إيسي 316) | CF8 (304)، برونز الألومنيوم، مزدوج، حديد مطاوع مطلي، مغلف بمادة PTFE |
المواد الجذعية | SS420 (إيسي 420) | SS304، SS316، مونيل K500 |
مادة المقعد | EPDM – درجة الحرارة: -20 درجة مئوية إلى +120 درجة مئوية | NBR، Viton/FKM، PTFE، مقعد احتياطي صلب (مدعم بالمعدن) |
تصنيف الضغط | فئة 150 | PN6، PN10؛ PN16؛ PN25؛ فئة 300؛ جيس 10 كيلو/16 كيلو |
نطاق الحجم | DN50 – DN2000 (2″–80″) | أي حجم متوسط متاح عند الطلب |
نهاية الاتصال | نوع العروة | ذات حواف مزدوجة، نوع الرقاقة، نهاية محززة |
طلاء | راتنجات الايبوكسي، RAL 5015، سمك 250 ميكرومتر | أي لون RAL، وسمك مخصص، وطلاءات مضادة للتآكل |
شفة أعلى | ايزو 5211 | قابلة للتخصيص لمختلف واجهات المحرك |
عملية | يدوي | مشغل تروس، كهربائي، هوائي، هيدروليكي، عجلة سلسلة |
تركيب خط أنابيب مستقل - تسمح العروات الملولبة على جانبي جسم الصمام بربط كل جانب بشكل مستقل بحواف الأنابيب. وهذا يتيح الخدمة المسدودة - يمكن تركيب الصمام في نهاية خط الأنابيب أو استخدامه لعزل قسم للصيانة.
صيانة مبسطة - يمكن إزالة الصمام من جانب واحد دون خفض الضغط أو إغلاق خط الأنابيب بأكمله. في المصانع الكيماوية ومنشآت المعالجة حيث يتم قياس وقت التوقف عن العمل بآلاف الدولارات في الساعة، يعد هذا بمثابة تغيير في قواعد اللعبة.
صلابة فائقة - يوفر تصميم العروة قوة هيكلية أكبر من أنواع الرقائق، ويتحمل ضغط الأنابيب والاهتزاز والتمدد الحراري.
على عكس الصمامات ذات المقاعد الناعمة التي تعتمد على مقاعد مطاطية أو PTFE قابلة للاستبدال، فإن تصميم المقعد الصلب مدمج بشكل دائم في جسم الصمام:
مقاومة فائقة للتآكل - تقاوم واجهة الختم من المعدن إلى المعدن الوسائط الكاشطة والسوائل المحملة بالجسيمات والتدفق عالي السرعة الذي من شأنه أن يؤدي إلى تآكل المقعد الناعم بسرعة.
قدرة أعلى على درجة الحرارة - تحافظ المقاعد الصلبة على سلامة الختم عند درجات الحرارة التي قد تتسبب في تدهور مقاعد EPDM أو NBR أو PTFE أو فقدان مرونتها. وهذا يجعلها مناسبة للبخار، والزيت الساخن، وسوائل المعالجة ذات درجة الحرارة العالية.
لا حاجة لاستبدال المقعد - على الرغم من أنه لا يمكن استبدال المقعد في الميدان، إلا أنه لا يلزم استبداله أيضًا. تم تصميم المقاعد الصلبة لضمان عمر الخدمة الكامل للصمام، مما يقلل من تكرار الصيانة ويزيل تكاليف مخزون المقاعد الاحتياطية.
الختم المتسق مع مرور الوقت - تحافظ هندسة الختم من المعدن إلى المعدن على سلامتها من خلال آلاف الدورات، مع الحد الأدنى من الضغط أو الاسترخاء.
قوة عالية - توفر قوة شد تبلغ ≥400 ميجا باسكال وقوة إنتاج تبلغ ≥250 ميجا باسكال، مما يوفر أداءً موثوقًا به في ظل ارتفاع الضغط.
مقاومة الصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات والاهتزازات الميكانيكية.
الحماية من التآكل - بالاشتراك مع طلاء الإيبوكسي القياسي (250 ميكرومتر كحد أدنى)، يقاوم الجسم التآكل في الماء ومياه الصرف الصحي والخدمات الصناعية العامة.
مقاومة فائقة للتآكل - يوفر CF8M مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد ومياه البحر والوسائط العدوانية.
توافق كيميائي واسع - مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية الخفيفة والأحماض والقلويات.
عمر خدمة طويل - تضمن خصائص مقاومة التآكل لـ CF8M عمر خدمة أطول حتى في البيئات العدوانية.
قوة عالية - قوة شد أعلى بكثير من الفولاذ المقاوم للصدأ 304/316، مما يضمن نقل عزم الدوران بشكل موثوق.
مقاومة للاهتراء - السطح الصلب يقاوم التهيج والقلق أثناء ركوب الدراجات المتكررة.
تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.
تتميز جميع صمامات الفراشة ذات العروة لدينا بالشفة العلوية القياسية ISO 5211، مما يوفر إمكانية التبادل الشامل لطرق التشغيل المختلفة:

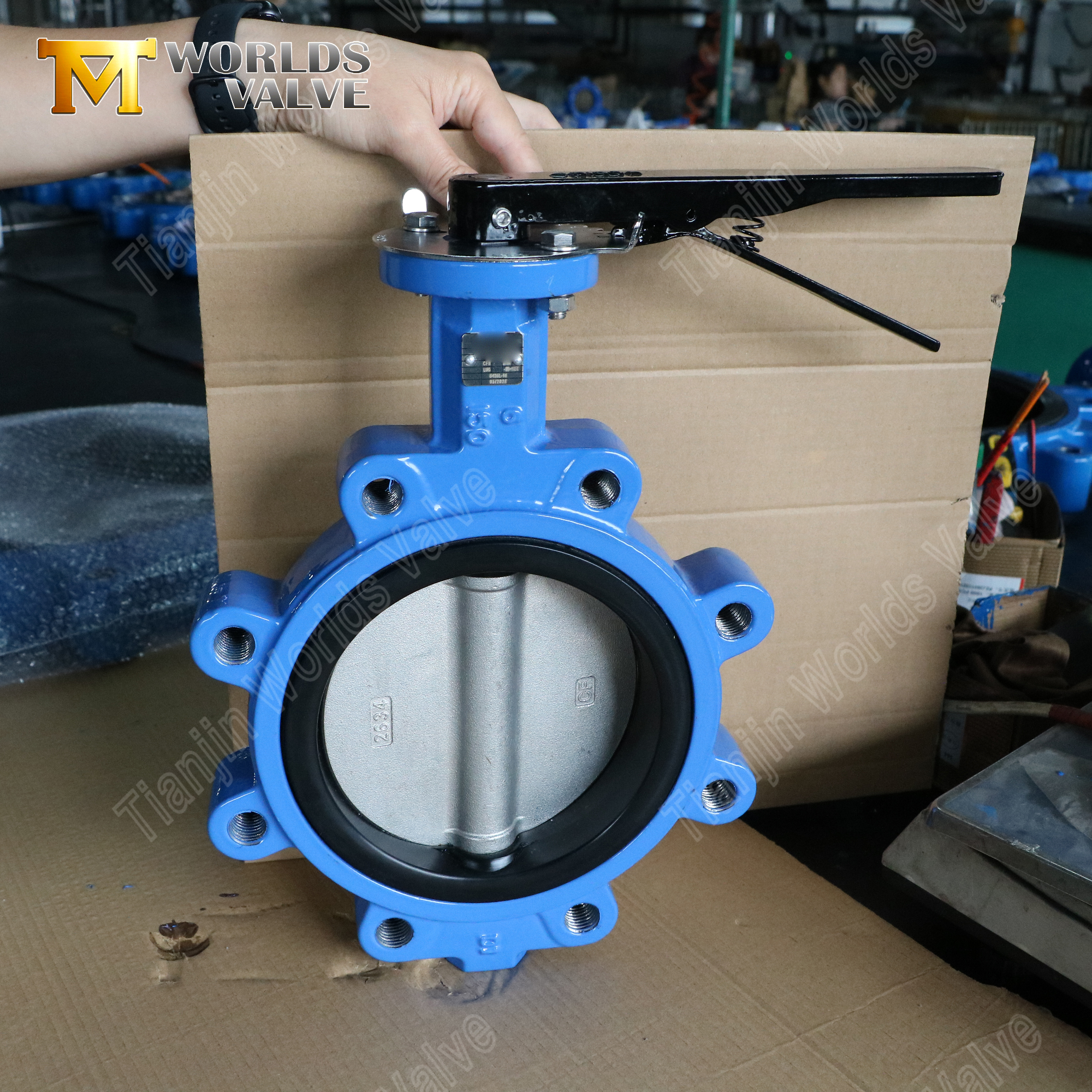

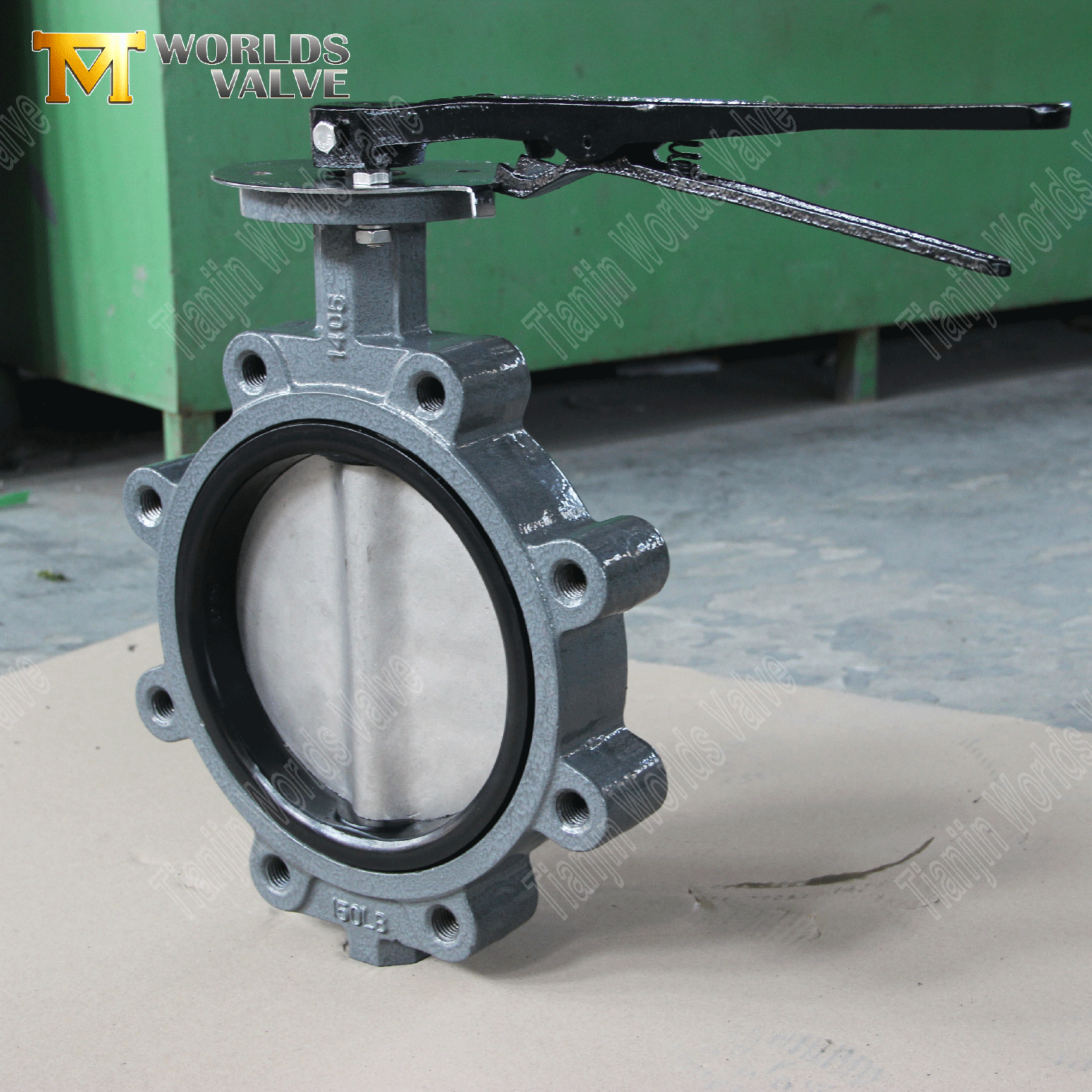

رافعة يدوية - تحكم يدوي سريع في التشغيل والإيقاف مع لوحة قفل (أحجام أصغر)

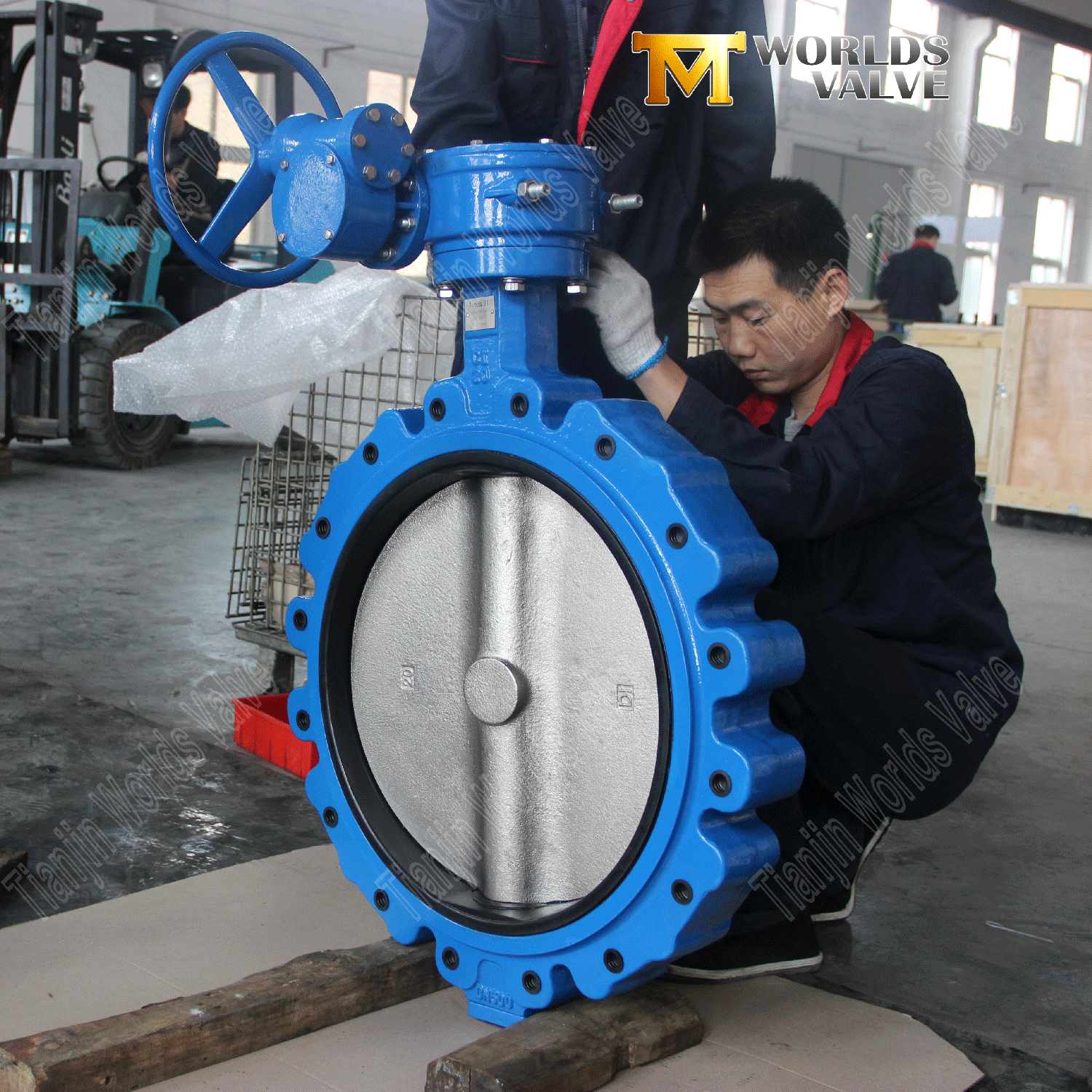

مشغل التروس – قفل ذاتي مع مؤشر غلق مفتوح (أحجام أكبر)
المحركات الكهربائية – أنواع التشغيل والإيقاف أو التعديل مع ردود فعل 4-20 مللي أمبير
المحركات الهوائية – تصميمات مزدوجة الفعل أو إرجاع الزنبرك (آمنة من الفشل).
المحركات الهيدروليكية - البيئات ذات عزم الدوران العالي أو تحت سطح البحر أو المتفجرة
المعالجة الكيميائية – السوائل المسببة للتآكل والأحماض والقلويات والمذيبات.
النفط والغاز - التكرير ومعالجة البتروكيماويات وأنظمة خطوط الأنابيب.
توليد الطاقة – مياه التبريد، خطوط البخار، أنظمة المكثفات.
اللب والورق - مواد التبييض الكيميائية والسوائل المسببة للتآكل.
التعدين والمعادن - الملاط الكاشطة، محاليل الترشيح.
معالجة المياه – الجرعات الكيميائية، الكلور، أنظمة الأوزون.
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – الماء المبرد، الماء الساخن، أنظمة أبراج التبريد.
الجودة التي يمكنك الوثوق بها - تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.
الخبرة التي تقدم - أكثر من 19 عامًا في مجال الصمامات. تم شحن الآلاف من صمامات الفراشة إلى أكثر من 50 دولة. نحن نعرف ما الذي ينجح، وما الذي لا ينجح، وكيفية الحصول على طلبك بشكل صحيح في المرة الأولى.
المرونة التي تناسب مشروعك – أي حجم. أي ضغط. أي معيار شفة (ANSI، DIN، JIS، BS). أي الفاعل. أي طلاء. نحن نبني على المواصفات الخاصة بك، وليس كتالوجنا.
الخدمة التي يمكنك الاعتماد عليها - مدير مشروع مخصص من الطلب إلى التسليم. المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.
سواء كنت بحاجة إلى تكوين الفئة 150 هذا، أو حجم مختلف، أو تشغيل آلي، أو حزمة صمامات كاملة لمشروع واسع النطاق - فنحن على استعداد للبناء وفقًا لمواصفاتك.
أرسل لنا متطلباتك:
الحجم المطلوب وتصنيف الضغط
نوع الوسائط ودرجة حرارة التشغيل
مجموعة المواد المفضلة (الجسم / القرص / المقعد)
نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)
معيار الحافة والحفر (ANSI، DIN، JIS، BS)
الكمية المستهدفة وميناء الوجهة
سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.
نرحب أيضًا بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.
اتصل بنا الآن ودعنا نبني صمامك معًا.
