CBF02-TL01
OEM | ODM | WDS
| الكمية: | |
|---|---|
إن صمام الفراشة ذو العروة عبارة عن جهاز للتحكم في التدفق ربع دورة يتميز بتصميم العروة الملولب - وإدخالات ملولبة على جانبي جسم الصمام والتي تسمح بربطه مباشرة بحواف الأنابيب بشكل مستقل على كل جانب.
على عكس صمامات الرقاقة التي يتم وضعها بين الشفاه وتتطلب فصلًا كاملاً للإزالة، فإن تصميم العروة يتيح الخدمة المسدودة: يمكنك إزالة الصمام من أحد جانبي خط الأنابيب بينما يظل الجانب الآخر مضغوطًا وعاملاً. وهذا يجعله الخيار المفضل للأنظمة التي يكون فيها عزل الصيانة ومرونة خطوط الأنابيب وتقليل وقت التوقف عن العمل أمرًا بالغ الأهمية.
يتميز هذا الطراز بجسم وقرص من حديد الدكتايل EN-GJS-400-15، ومقعد EPDM معتمد من WRAS لتطبيقات مياه الشرب الآمنة، وساق من الفولاذ المقاوم للصدأ SS431 لنقل عزم الدوران القوي، ومشغل تروس دودية للتحكم اليدوي السلس والقفل الذاتي - مصنف عند PN25 (25 بار) ومطلي بطبقة إيبوكسي RAL 3013. متوفر بأحجام تتراوح من DN50 إلى DN1200، وقد تم تصميم هذا الصمام لتقديم خدمة موثوقة وطويلة الأمد في إمدادات المياه ومعالجة مياه الصرف الصحي والتدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة المعالجة الصناعية.
باعتبارها شركة مصنعة مباشرة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM) مع أكثر من 15 عامًا من الخبرة في التصدير، تقدم شركة Tianjin Worlds Valve Co., Ltd. صمامات فراشة ذات عروة قابلة للتخصيص بالكامل - المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات - وكلها مصممة وفقًا لمواصفاتك الدقيقة. يتم تصدير منتجاتنا إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (المعتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

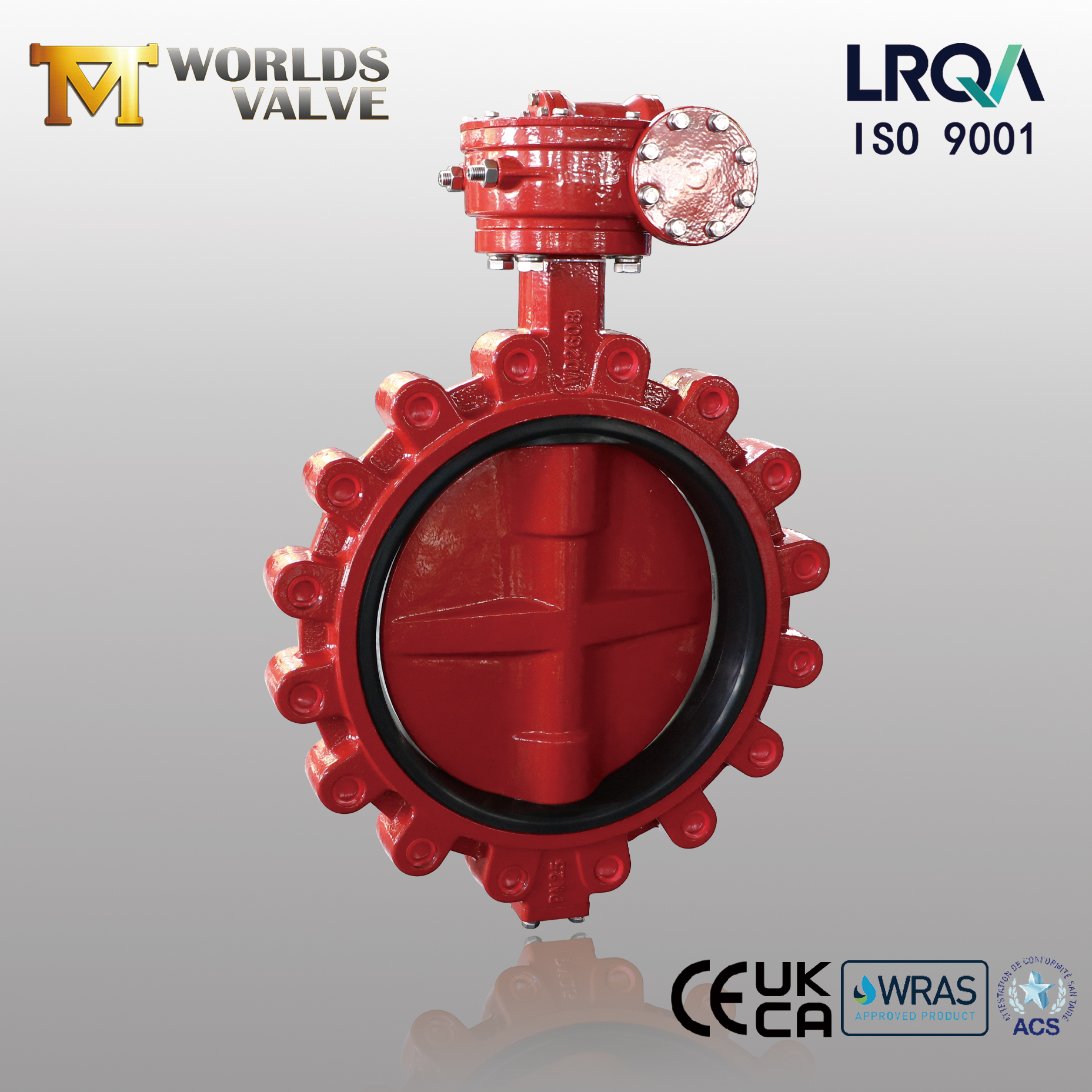

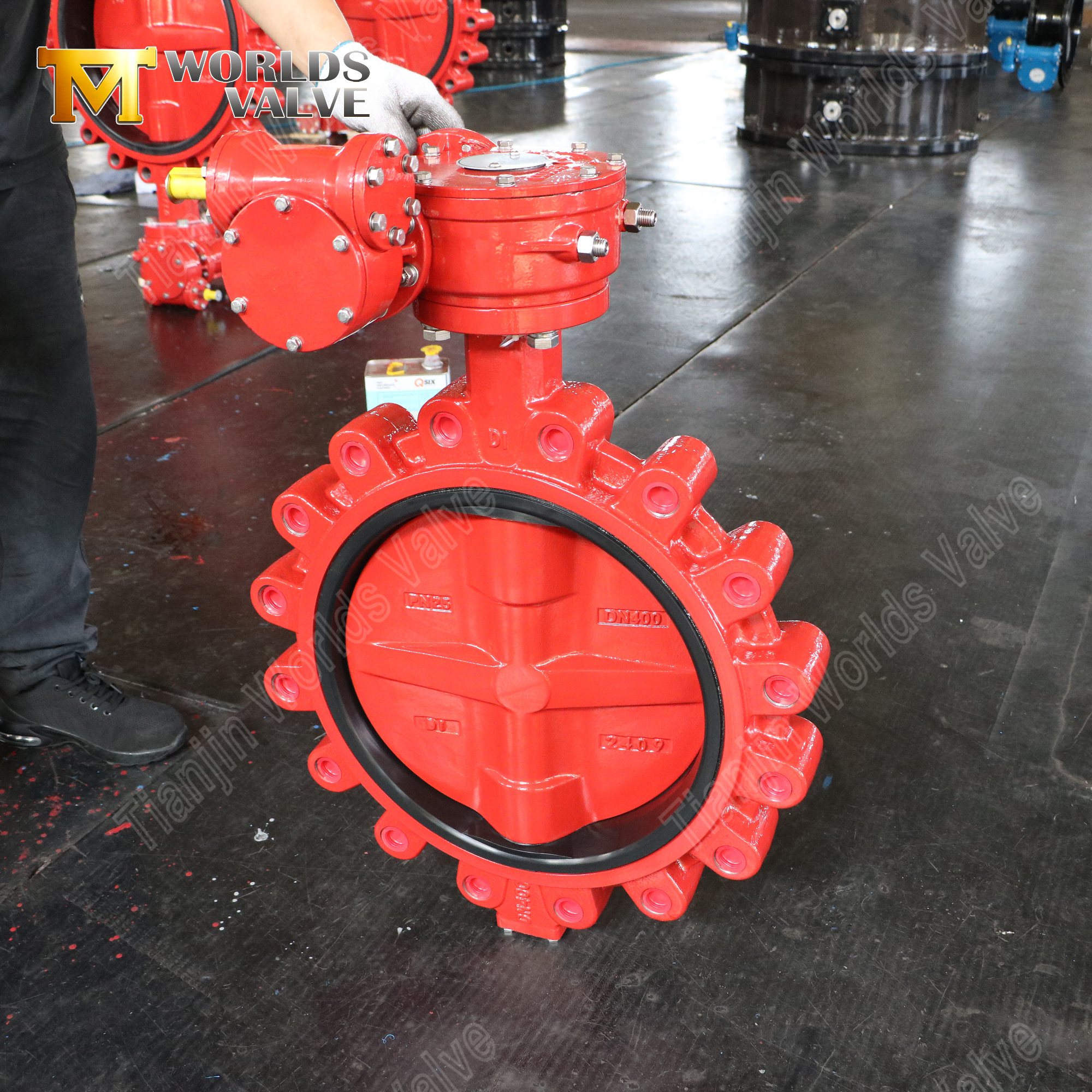

صمام الفراشة العروة | الجسم والقرص من حديد الدكتايل | مقعد EPDM | تعمل بالعتاد
شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

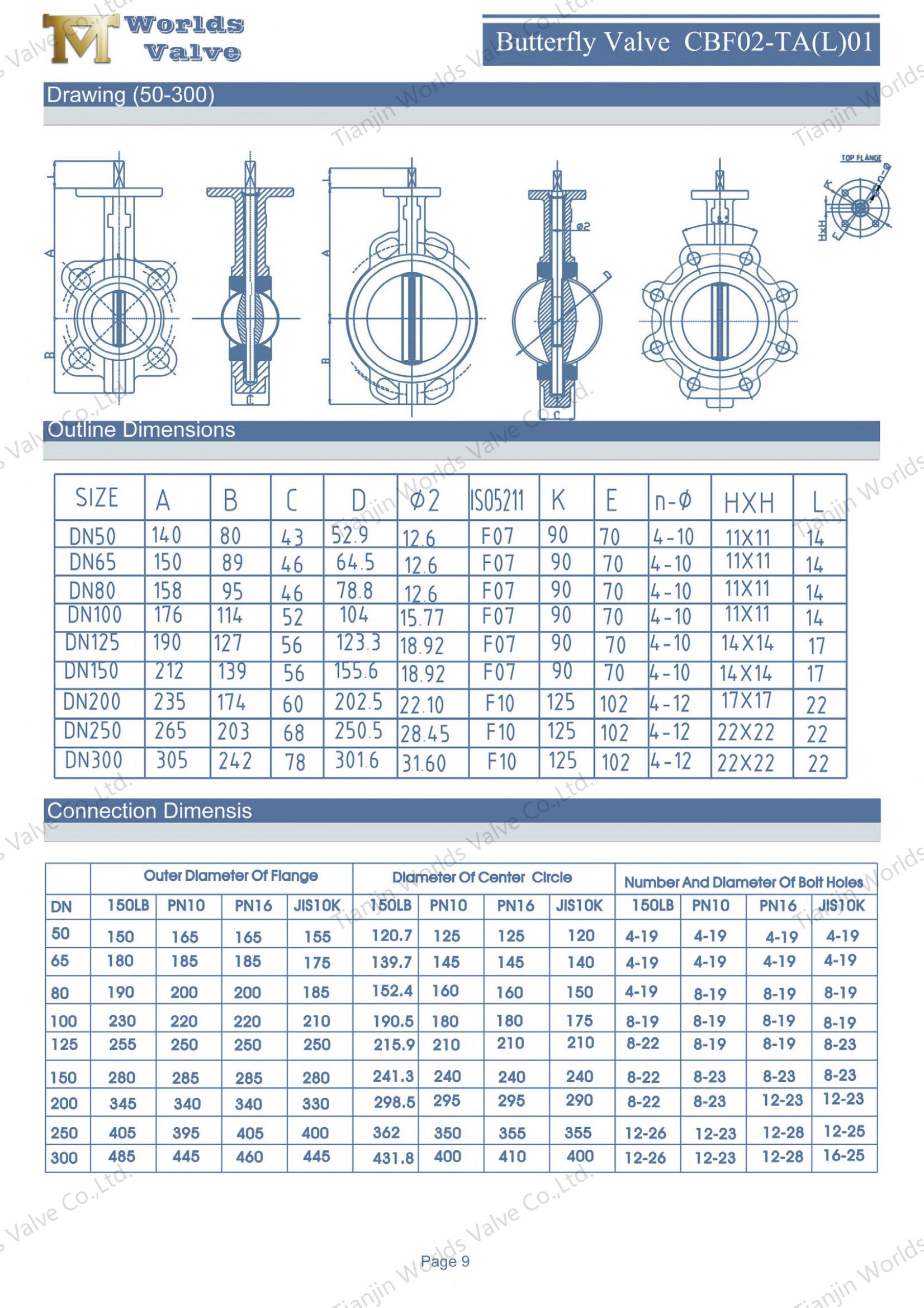

CBF02-TL01- معلومات مفصلة عن المنتج
تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.
المعلمة | المواصفات (هذا النموذج) | التخصيص متاح |
مادة الجسم | حديد الدكتايل | حديد رمادي (ASTM A126 Class B)، WCB، CF8، CF8M، دوبلكس، سوبر دوبلكس |

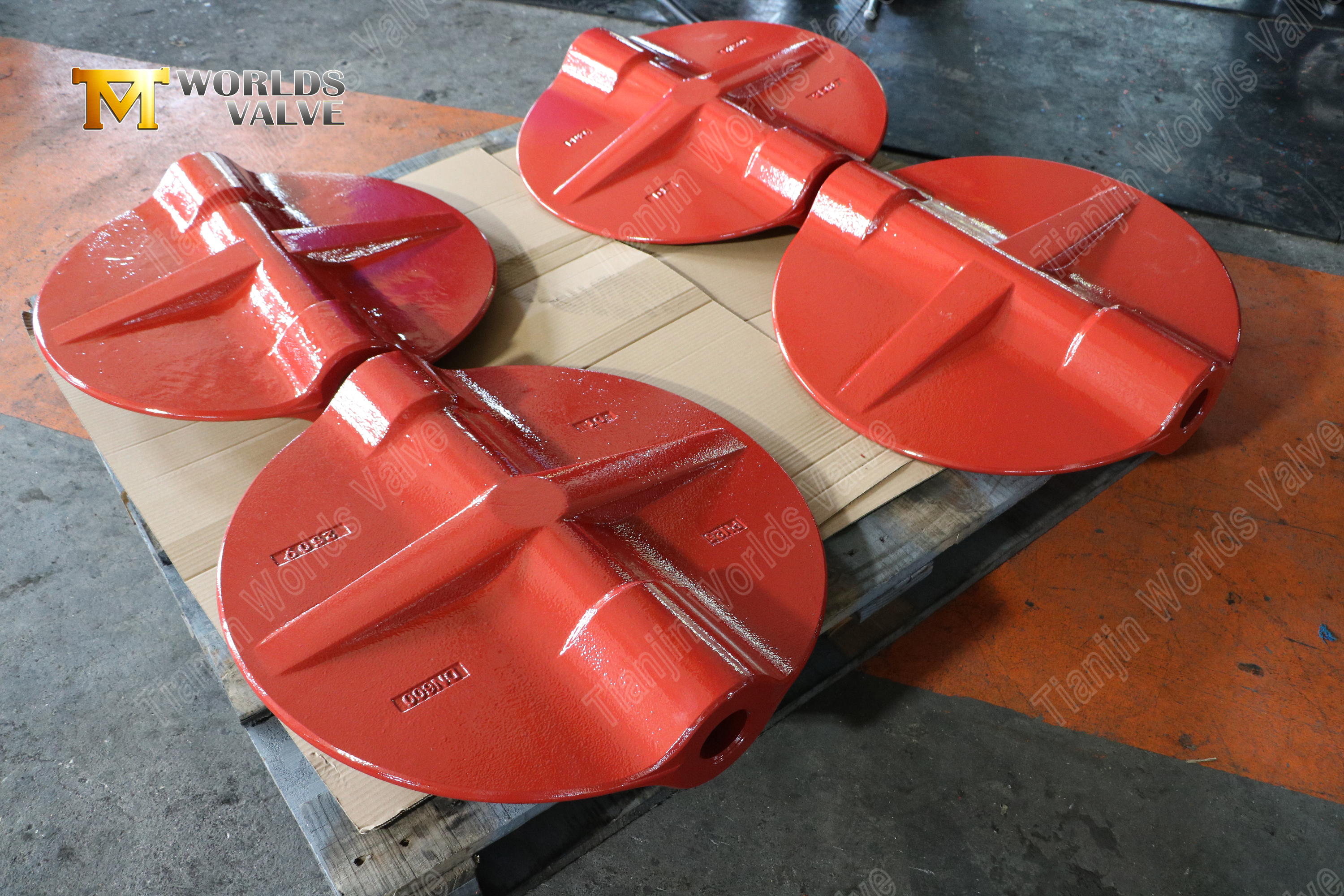

مادة القرص | حديد الدكتايل المطلي بالإيبوكسي RAL3013 | CF8 (304)، CF8M (AISI 316)، برونز الألومنيوم، مزدوج، مغلف بـ PTFE |
المواد الجذعية | SS431 | SS304، SS420، SS316، مونيل K500 |
مادة المقعد | تمت الموافقة على EPDM مع WRAS | NBR، Viton/FKM، PTFE، مقعد احتياطي صلب (مدعم بالمعدن) |
تصنيف الضغط | PN25 | PN6، PN10؛ PN16؛ PN25؛ فئة 150؛ فئة 300؛ جيس 10 كيلو/16 كيلو |
نطاق الحجم | DN50 – DN1200 (2″–48″) | أي حجم متوسط متاح عند الطلب |
نهاية الاتصال | نوع العروة | ذات حواف مزدوجة، نوع الرقاقة، نهاية محززة |
طلاء | راتنجات الايبوكسي، RAL 3013، سمك 250 ميكرومتر | أي لون RAL، وسمك مخصص، وطلاءات مضادة للتآكل |
شفة أعلى | ايزو 5211 | قابلة للتخصيص لمختلف واجهات المحرك |
عملية | دودة جير OP | دليل، كهربائي، هوائي، هيدروليكي، عجلة سلسلة |
1. تصميم من نوع العروة – عزل نهائي للخدمة والصيانة
التركيب المستقل لخط الأنابيب - تسمح العروات الملولبة على جانبي جسم الصمام بربط كل جانب بشكل مستقل بحواف الأنابيب، مما يتيح الخدمة المسدودة - يمكن تثبيت الصمام في نهاية خط الأنابيب أو استخدامه لعزل قسم للصيانة.
صيانة مبسطة - يمكن إزالة الصمام من جانب واحد دون خفض الضغط أو إغلاق خط الأنابيب بأكمله - وهي ميزة مهمة في المصانع حيث يكون التوقف عن العمل مكلفًا.
صلابة فائقة - يوفر تصميم العروة قوة هيكلية أكبر من أنواع الرقائق، ويتحمل ضغط الأنابيب والاهتزاز والتمدد الحراري.
الختم ثنائي الاتجاه - يوفر إغلاقًا موثوقًا به في كلا اتجاهي التدفق.
2. مادة الجسم والقرص - حديد الدكتايل EN-GJS-400-15 (GGG40)
القوة العالية - توفر EN-GJS-400-15 قوة شد تبلغ ≥400 ميجا باسكال وقوة إنتاج تبلغ ≥250 ميجا باسكال، مع استطالة لا تقل عن 15% - مما يوفر أداءً موثوقًا في ظل ارتفاع ضغط PN25 والتمدد الحراري.
مقاومة ممتازة للصدمات - يوفر هيكل الجرافيت العقدي صلابة استثنائية، ويتحمل الصدمات الميكانيكية واهتزاز خط الأنابيب دون أن ينكسر.
الحماية من التآكل - بالاشتراك مع طلاء إيبوكسي RAL 3013، يقاوم الجسم والقرص التآكل في الماء ومياه الصرف الصحي والخدمات الصناعية العامة.
3. مادة المقعد - EPDM معتمدة من WRAS
مياه الشرب آمنة – يحمل مقعد EPDM موافقة WRAS (المخطط الاستشاري للوائح المياه)، مما يجعله متوافقًا تمامًا مع أنظمة إمدادات مياه الشرب في المملكة المتحدة والمناطق الأخرى التي تتطلب شهادة WRAS.
مقاومة ممتازة للماء - يوفر EPDM مقاومة رائعة للماء والبخار والعوامل الجوية الخارجية، مما يجعله مثاليًا لإمدادات المياه ومياه الصرف الصحي وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC).
نطاق درجة حرارة واسع - يحافظ على خصائص الغلق من -20 درجة مئوية إلى +120 درجة مئوية.
إغلاق محكم الفقاعات - يوفر إغلاقًا موثوقًا ثنائي الاتجاه، مما يضمن عدم التسرب في كلا اتجاهي التدفق.
4. المواد الجذعية - الفولاذ المقاوم للصدأ SS431
القوة العالية - SS431 عبارة عن فولاذ مقاوم للصدأ مارتنسيتي يوفر قوة وصلابة ميكانيكية ممتازة، مع قوة شد تبلغ 800-1000 ميجاباسكال - أعلى بكثير من الفولاذ المقاوم للصدأ 304/316 لنقل عزم الدوران بشكل موثوق.
مقاومة فائقة للتآكل - يقاوم السطح الصلب التهيج والتهيج أثناء ركوب الدراجات المتكررة، مما يجعله مناسبًا تمامًا لتطبيقات جذع الصمام.
مقاومة جيدة للتآكل – يوفر SS431 أفضل مقاومة للتآكل لجميع أنواع الفولاذ المقاوم للصدأ المارتنسيتي، مع صلابة عالية (248–302 HB) مما يضمن متانة طويلة الأمد.
تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.

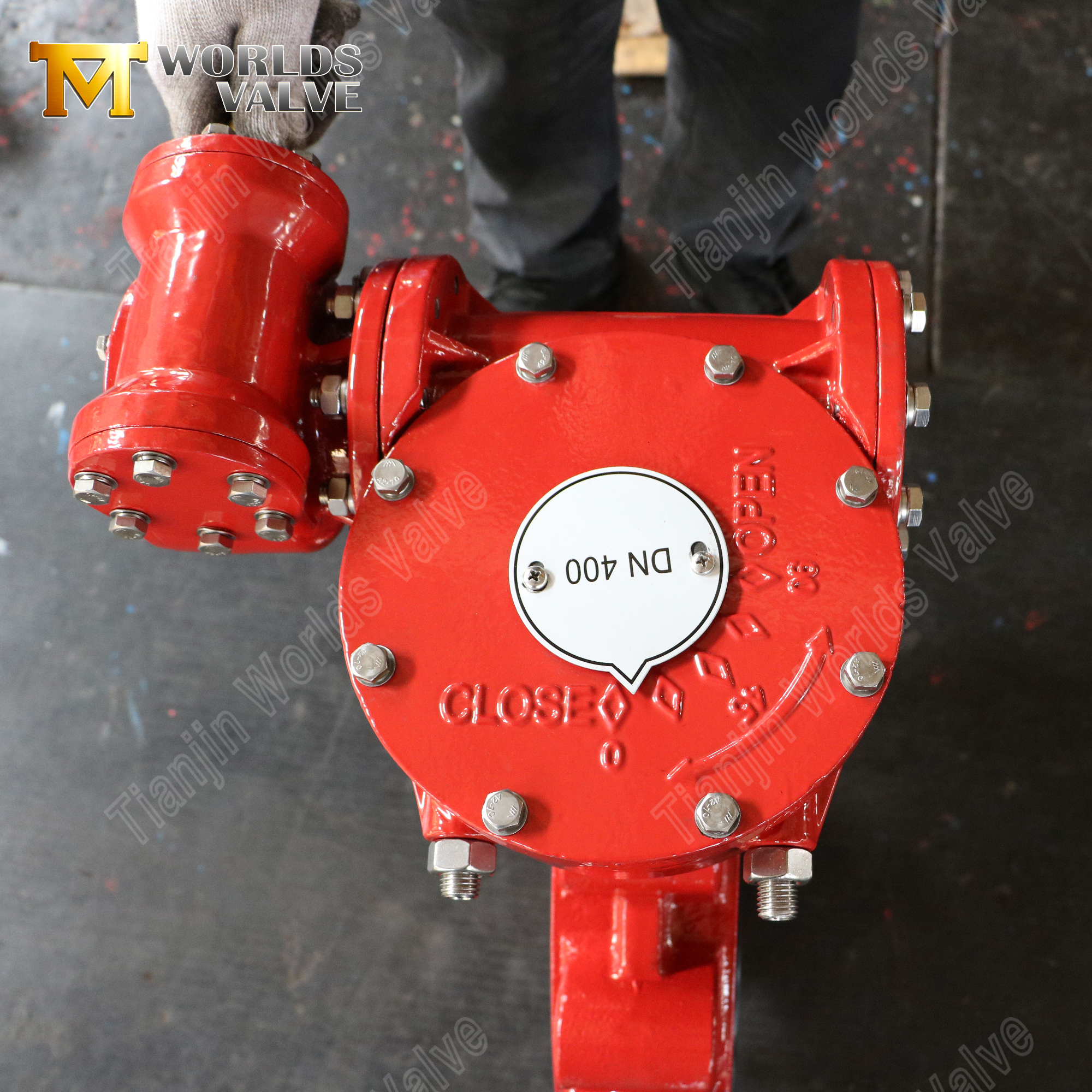

5. مشغل الترس الدودي - التحكم السلس والقفل الذاتي
تصميم ذاتي القفل - إن ترس الدودة ذاتي القفل، لذلك يبقى القرص في موضعه حتى تحت ضغط التدفق - ولا حاجة إلى أجهزة قفل إضافية.
مؤشر موضع الفتح والإغلاق - يُظهر المؤشر المدمج موضع الصمام في لمحة.
عزم دوران منخفض للتشغيل - تعمل نسبة التروس على مضاعفة عزم الدوران اليدوي للإدخال، مما يجعل التشغيل سلسًا وبدون جهد - وهو أمر مهم بشكل خاص للأحجام الأكبر حيث يكون عزم دوران ذراع اليد مرتفعًا للغاية بحيث لا يسمح بالتشغيل المريح.
تركيب ISO 5211 - تسمح الحافة العلوية القياسية بالترقية بسهولة إلى التشغيل الكهربائي أو الهوائي إذا لزم الأمر.
6. طلاء RAL 3013 - حماية متينة ورؤية عالية
لمسة نهائية باللون الأحمر الطماطم –RAL 3013 هو لون أحمر ترابي دافئ مع مسحة طماطم وطوب خفيفة - لون أحمر داكن ومشبع بشكل واضح (LRV = 8.47) يوفر حضورًا بصريًا حيويًا.
حماية فائقة من التآكل - يوفر طلاء راتنجات الإيبوكسي مقاومة ممتازة للصدمات والتآكل والهجوم الكيميائي.
رؤية عالية - اللون الأحمر الجريء يجعل من السهل التعرف على الصمام في البيئات الصناعية، مما يدعم إجراءات السلامة والصيانة.
7. تصنيف PN25-قدرة الضغط العالي
معالجة فائقة للضغط - تم تصنيف هذا الصمام عند PN25 (25 بار / 363 رطل لكل بوصة مربعة)، ويتعامل مع ضغوط النظام الأعلى بكثير من صمامات PN10/PN16 القياسية - وهو مثالي لإمدادات المياه في المباني الشاهقة، والمعالجة الصناعية، وأنظمة خطوط الأنابيب ذات متطلبات الضغط المرتفعة.
البناء المتين - يضمن هيكل EN-GJS-400-15 وساق SS431 التشغيل الموثوق به في ظل الضغط العالي المستمر وظروف الاندفاع العابر.
تطبيق متعدد الاستخدامات - يعمل توافق PN25 على توسيع مدى ملاءمة الصمام لمجموعة واسعة من التطبيقات الصعبة، بما في ذلك شبكات الضخ الرئيسية وشبكات التوزيع المضغوطة.
تعتبر صمامات الفراشة ذات الهيكل EN-GJS-400-15 ومقعد WRAS EPDM وتصنيف PN25 ومشغل التروس موثوقة عبر مجموعة واسعة من الصناعات:
إمدادات المياه وتوزيعها - أنابيب المياه الصالحة للشرب، وإمدادات المباني الشاهقة، ومحطات الضخ - يتعامل تصنيف PN25 مع ضغوط النظام المرتفعة؛ موافقة WRAS تضمن سلامة مياه الشرب.
معالجة مياه الصرف الصحي – خطوط الصرف الصحي ومحطات المعالجة وأنظمة النفايات السائلة.
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – الماء المبرد، الماء الساخن، أنظمة أبراج التبريد.
المعالجة الصناعية – خطوط المياه الصناعية العامة، مياه التبريد، سوائل المعالجة.
الحماية من الحرائق – خطوط مياه الإطفاء، أنظمة الرش، أنظمة الطوفان.
الري - أنظمة الري الزراعية والمناظر الطبيعية.

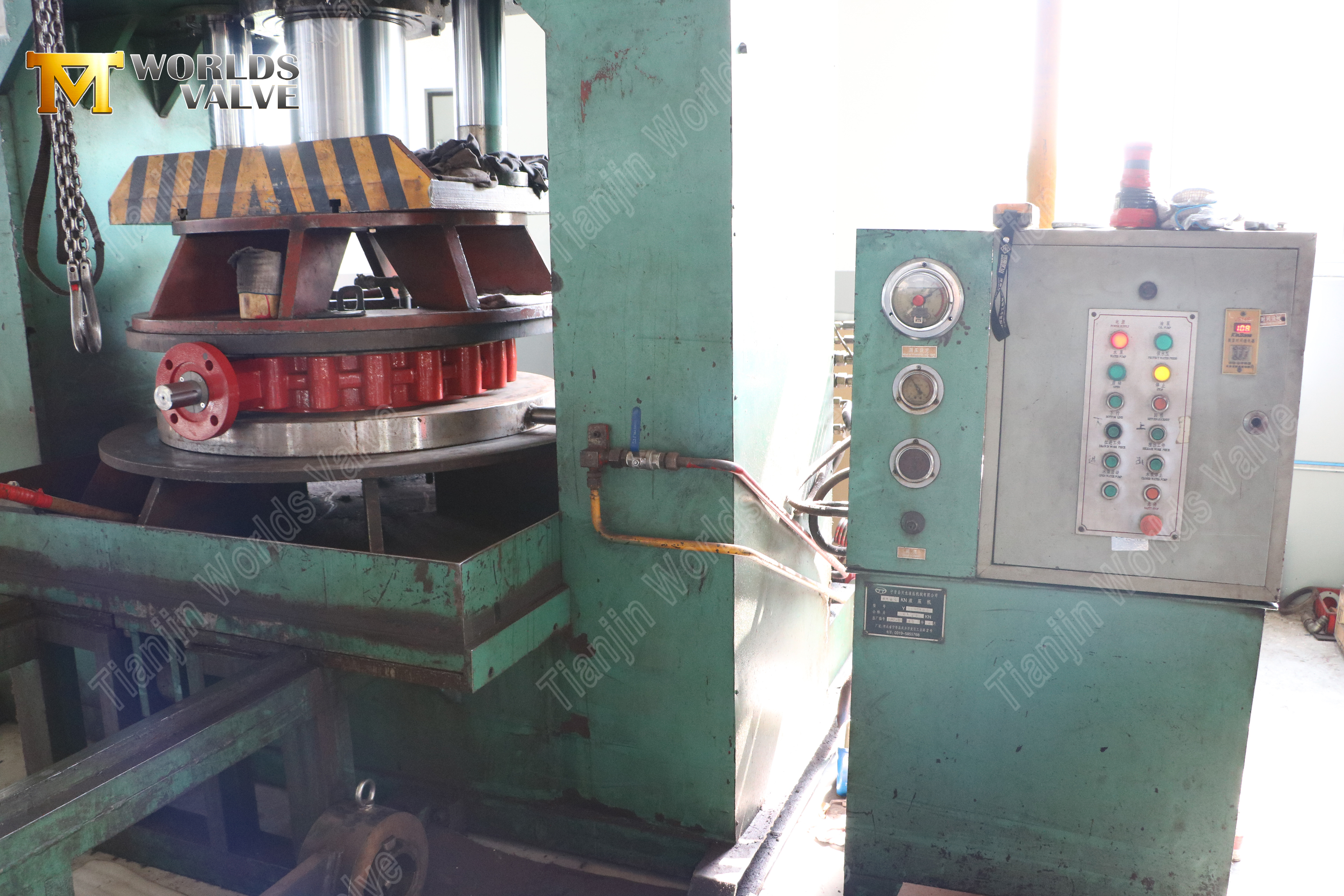

جودة يمكنك الوثوق بها. تم إصدار شهادة ISO 9001:2015 الخاصة بنا من قبل LRQA، إحدى هيئات إصدار الشهادات الأكثر احترامًا في العالم. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط - بدون استثناءات.
مقاعد EPDM معتمدة من WRAS. تحمل مقاعد EPDM الخاصة بنا موافقة WRAS، مما يضمن الامتثال الكامل للوائح مياه الشرب - وهو مطلب بالغ الأهمية لمشاريع إمدادات المياه في المملكة المتحدة والأسواق الأخرى التي تنظمها WRAS.
قدرة الضغط PN25. تتحمل صمامات الفراشة ذات العروة، المصنفة بـ PN25، ضغوط نظام أعلى من الصمامات القياسية - مما يجعلها مناسبة للمباني الشاهقة والمعالجة الصناعية وشبكات التوزيع المضغوطة.
متخصصون في صمامات العروة. لدينا خبرة واسعة في تصنيع صمامات الفراشة لمشاريع المياه والصناعية والبلدية في جميع أنحاء العالم.
نطاق واسع الحجم. من DN50 إلى DN1200، نحن نغطي مجموعة كاملة من متطلبات الأنابيب الصناعية.
التخصيص الكامل. المواد، ومعايير الفلنجة (ANSI، وDIN، وJIS، وBS)، والطلاءات (أي لون RAL)، والمحركات - كل ذلك وفقًا لمواصفاتك.
أكثر من 19 عامًا من الخبرة في التصدير. دعم لوجستي سلس وخدمات ما بعد البيع لأكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا.
إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب - بدون استثناءات.
التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 15-40 يوما. زيارات المصنع موضع ترحيب في تيانجين.
سواء كنت بحاجة إلى تكوين PN25 هذا مع مقعد WRAS EPDM وطلاء RAL 3013، أو حجم مختلف ضمن نطاق DN50–DN1200 الخاص بنا، أو تصميم مخصص بالكامل - فنحن على استعداد للبناء وفقًا لمواصفاتك.
أرسل لنا متطلباتك:
الحجم المطلوب وتصنيف الضغط
نوع الوسائط ودرجة حرارة التشغيل
مجموعة المواد المفضلة (الجسم / القرص / المقعد)
نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)
معيار الحافة والحفر (ANSI، DIN، JIS، BS)
لون الطلاء (أي RAL)
الكمية المستهدفة وميناء الوجهة
سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.
نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين..
اتصل بنا الآن ودعنا نبني صمامك معًا.
