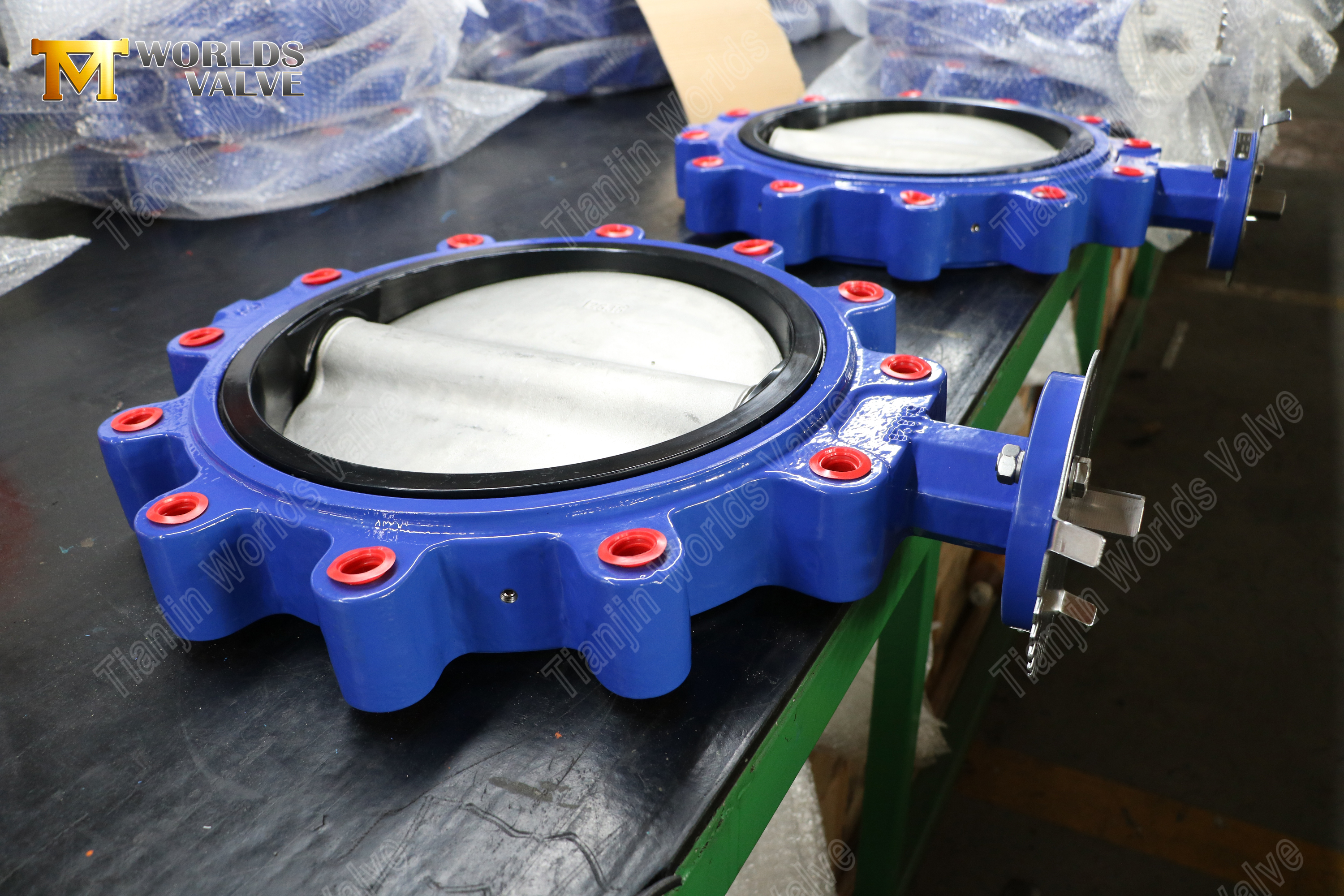

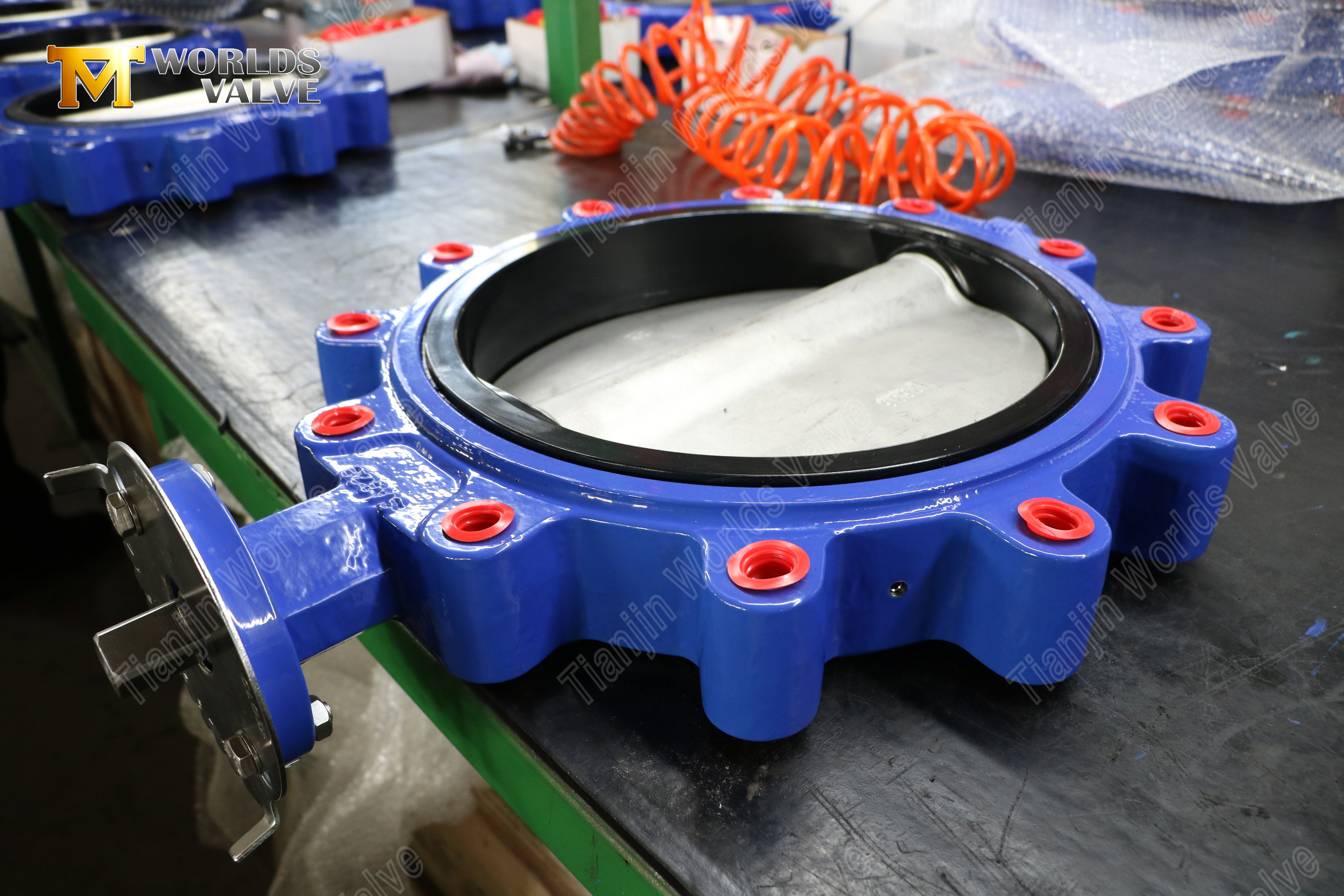

صمام الفراشة العروة - مقعد NBR، قرص CF8M، الشركة المصنعة للمعدات الأصلية

نظرة عامة على المنتج

صمام الفراشة ذو العروة عبارة عن جهاز للتحكم في التدفق ربع دورة مع إدخالات ملولبة على جانبي الجسم، مما يسمح بربط كل جانب بشكل مستقل بحواف الأنابيب. يتيح هذا التصميم خدمة نهاية مسدودة - يمكن إزالة الصمام من أحد جانبي خط الأنابيب بينما يظل الجانب الآخر مضغوطًا، مما يجعل عزل الصيانة أسرع وأكثر أمانًا.

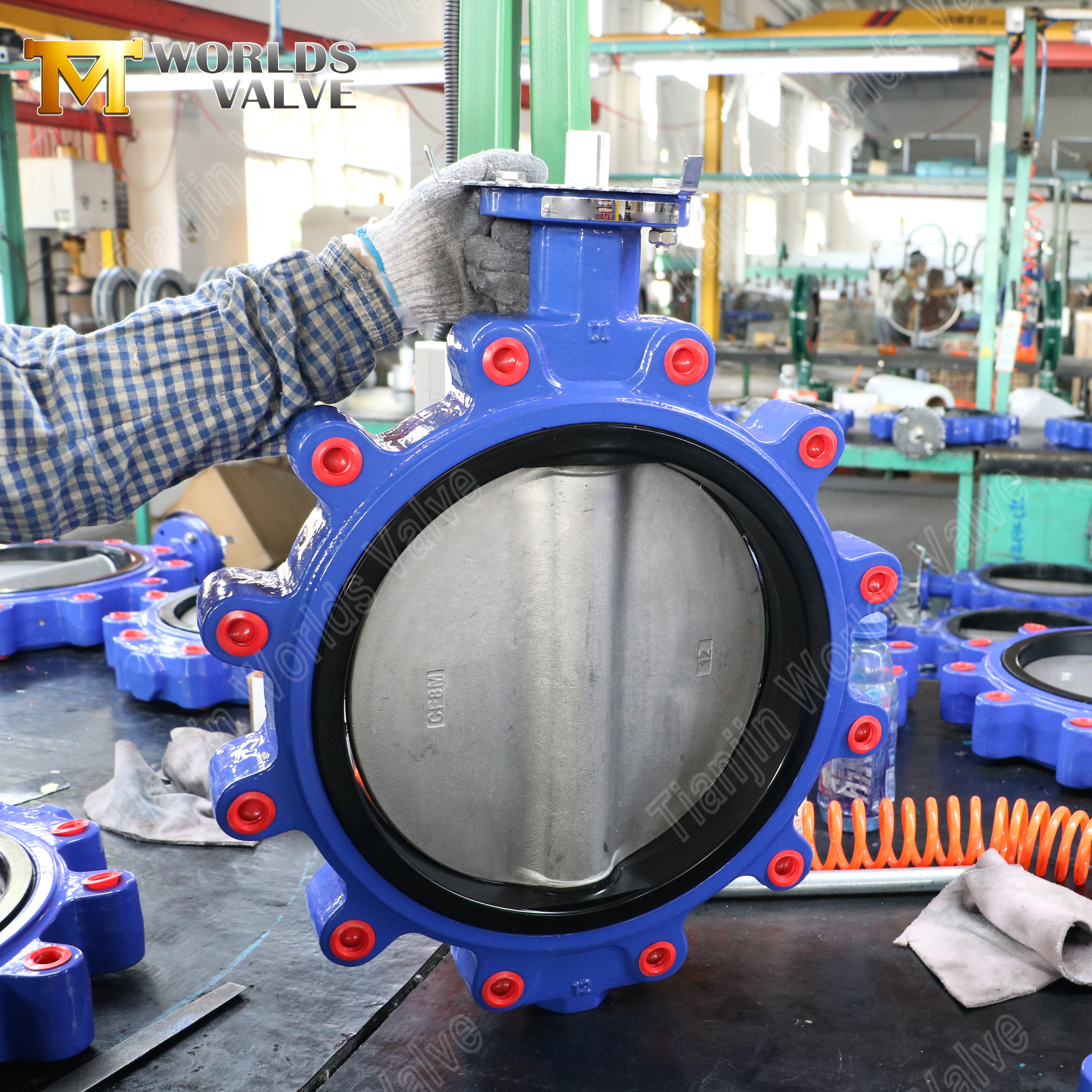

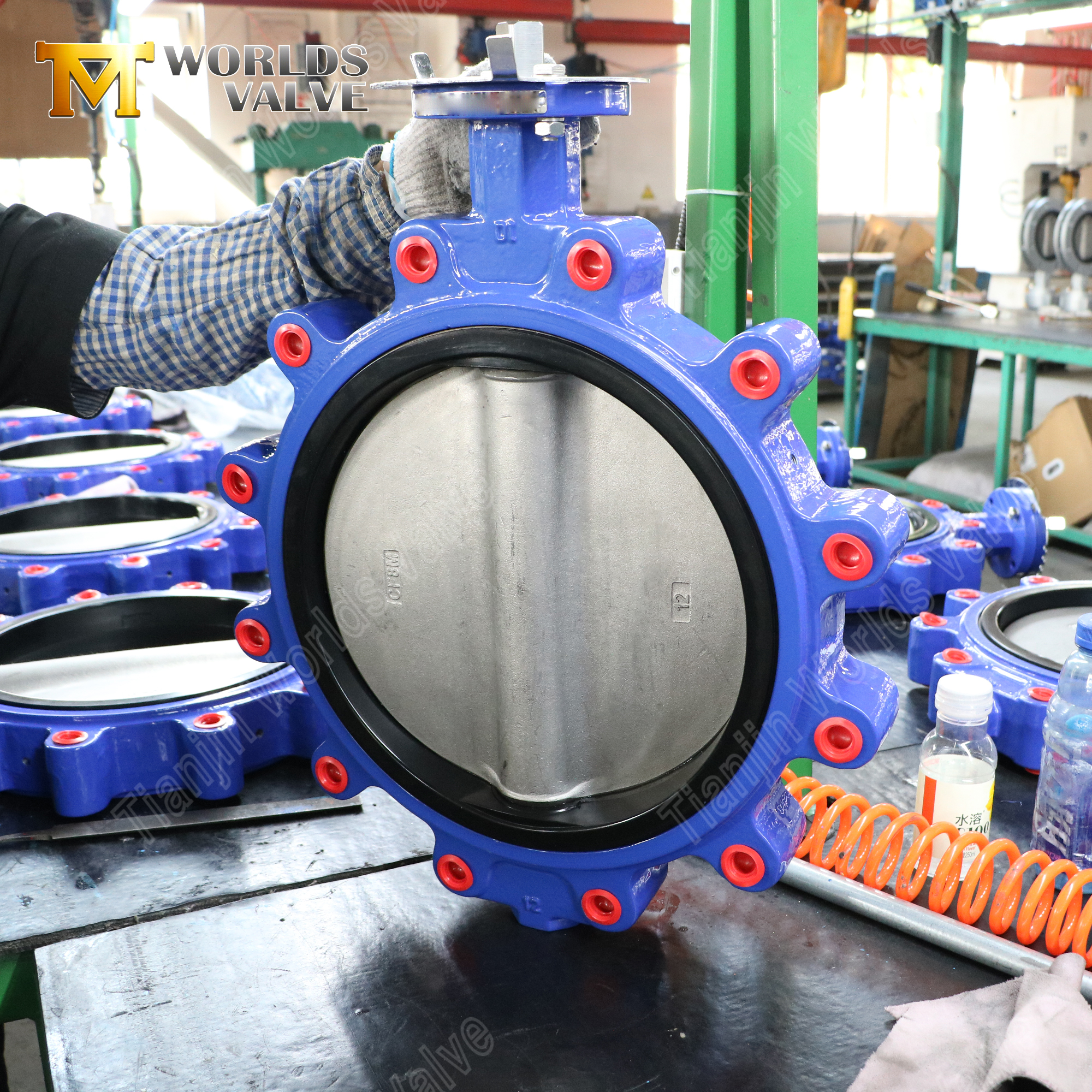

يتميز هذا الطراز مقاس 12 بوصة بجسم من الحديد المرن، وقرص CF8M من الفولاذ المقاوم للصدأ لمقاومة فائقة للتآكل، ومقعد NBR لإغلاق موثوق في خدمة الزيت والوقود، وساق SS420 لنقل عزم الدوران القوي. إن مقعد NBR يجعل هذا الصمام مناسبًا بشكل خاص للوسائط التي تحتوي على الهيدروكربونات والزيوت والوقود - حيث يتحلل EPDM.

باعتبارها شركة تصنيع OEM/ODM مباشرة تتمتع بأكثر من 15 عامًا من الخبرة في التصدير، تقوم Tianjin Worlds Valve Co., Ltd. بتخصيص المواد والأحجام وتقييمات الضغط ومعايير الحافة والطلاءات والمحركات وفقًا لمتطلباتك الدقيقة. يتم تصدير المنتجات إلى أكثر من 50 دولة ومدعومة بشهادات ISO 9001 (معتمدة من LRQA)، وCE، وUKCA، وWRAS، وACS.

يقدم:

صمام الفراشة العروة | مقعد NBR | هيئة دي | قرص CF8 م | الشركة المصنعة للمعدات الأصلية

شركة Tianjin Worlds Valve Co., Ltd. - مصدرك الموثوق للتحكم في التدفق بشكل متين وفعال من حيث التكلفة

CBF02-TL01- معلومات مفصلة عن المنتج

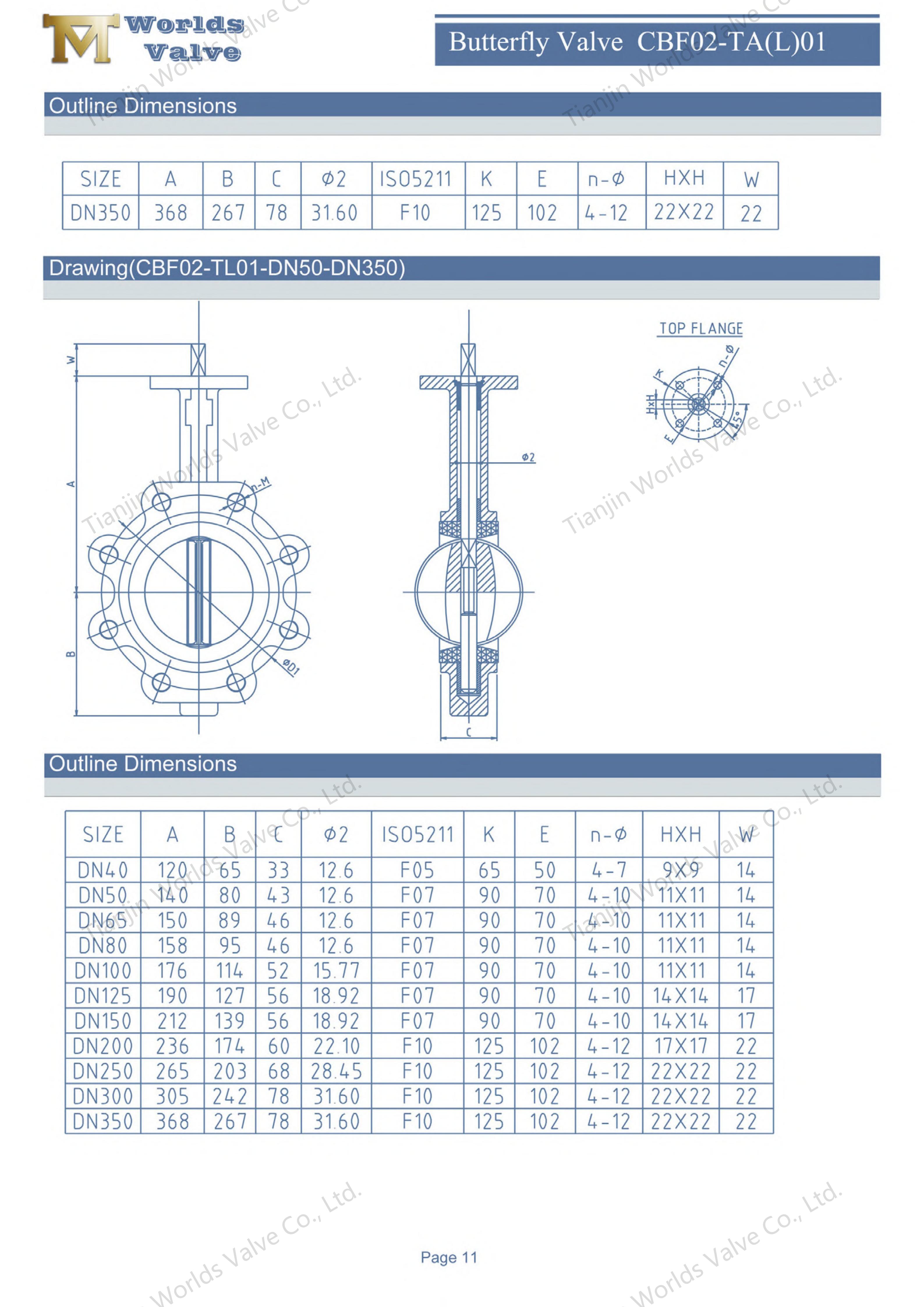

المواصفات الفنية

تم تكوين هذا النموذج مع المعلمات التالية. يرجى ملاحظة أن كل عنصر مدرج أدناه قابل للتخصيص حسب احتياجاتك الخاصة.

الميزات والمزايا الرئيسية

1. تصميم من نوع العروة – عزل نهائي للخدمة والصيانة

• التثبيت المستقل - تسمح العروات الملولبة على كلا الجانبين بربط كل شفة بشكل منفصل، مما يتيح الخدمة المسدودة والصيانة المعزولة دون إغلاق كامل لخط الأنابيب.

• صلابة فائقة – يتحمل تصميم العروة ضغط الأنابيب والاهتزاز والتمدد الحراري بشكل أفضل من أنواع الرقاقات.

• محاذاة أسهل - يمكن توسيط الصمامات ومحاذاتها قبل ربط المسمار النهائي، مما يقلل من وقت التثبيت.

2. مادة الجسم - حديد الدكتايل (GGG40)

• قوة عالية - قوة الشد ≥400 ميجا باسكال، موثوقة تحت ضغط الضغط.

• مقاومة الصدمات - هيكل الجرافيت العقدي يتحمل الصدمات والاهتزازات الميكانيكية.

• الحماية من التآكل - طلاء الإيبوكسي (250 ميكرومتر كحد أدنى) يقاوم التآكل الخارجي في البيئات المائية والصناعية.

3. مادة القرص - الفولاذ المقاوم للصدأ CF8M (AISI 316)

• مقاومة فائقة للتآكل - مقاومة ممتازة للتآكل والشقوق، خاصة في بيئات الكلوريد.

• توافق كيميائي واسع - مناسب للماء والمواد الكيميائية الخفيفة والأحماض والقلويات.

• عمر خدمة طويل - يعمل على إطالة عمر الصمام في الوسائط العدوانية، مما يقلل من تكرار الاستبدال.

4. مادة المقعد – NBR (مطاط النتريل)

• مقاومة ممتازة للزيت والوقود - تم تصميم NBR خصيصًا لتحمل الزيوت المعدنية والشحوم والوقود الهيدروكربوني، مما يجعله مثاليًا لأنظمة معالجة النفط والبتروكيماويات.

• مقاومة جيدة للتآكل - تتحمل التآكل الناتج عن الجزيئات الصغيرة وركوب الدراجات المتكررة.

• نطاق درجة حرارة واسع - يحافظ على الغلق من -20 درجة مئوية إلى +100 درجة مئوية.

• إغلاق محكم الفقاعات – إغلاق موثوق ثنائي الاتجاه للنفط والوقود والخدمات الصناعية العامة.

5. المواد الجذعية - الفولاذ المقاوم للصدأ SS420

• قوة عالية – الفولاذ المقاوم للصدأ المارتنسيتي ذو قوة شد عالية لنقل عزم الدوران بشكل موثوق.

• مقاومة للاهتراء - السطح الصلب يقاوم التهيج والقلق أثناء ركوب الدراجات المتكررة.

• تصميم مقاوم للنفخ - آلية الاحتفاظ تمنع طرد الجذع العرضي تحت ضغط الضغط.

6. الحافة العلوية ISO 5211 - جاهزة للتشغيل الآلي

• واجهة موحدة - تقبل رافعة اليد، أو مشغل التروس، أو المحركات الكهربائية، أو الهوائية، أو الهيدروليكية.

• ترقية سهلة - تغيير طريقة التشغيل دون استبدال جسم الصمام.

التطبيقات النموذجية

صمامات الفراشة ذات العروة مع مقعد NBR وجسم DI وقرص CF8M موثوق بها عبر مجموعة واسعة من الصناعات:

ضمان الجودة والشهادات

يخضع كل صمام فراشة عروة لمراقبة صارمة للجودة في منشأتنا المعتمدة وفقًا لمعايير LRQA-ISO 9001:2015:

• اختبار الضغط بنسبة 100% (الهيكل والمقعد) وفقًا للمعيار EN 12266 أو API 598.

• فحص الأبعاد مقابل الرسومات المعتمدة.

• التحقق من المواد باستخدام شهادات اختبار المطاحن التي يمكن تتبعها (MTC).

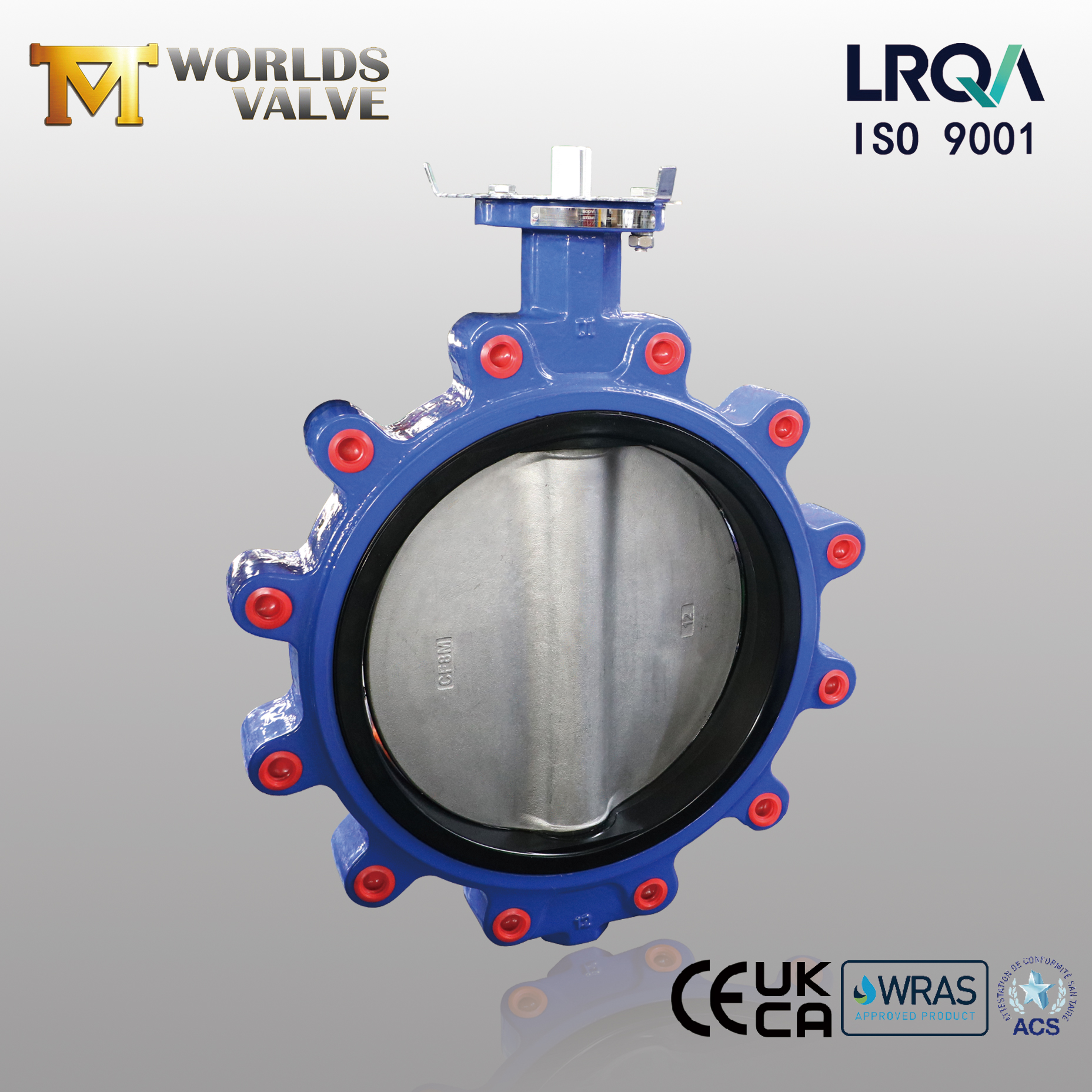

الشهادات:

• ISO 9001:2015 – نظام إدارة الجودة (معتمد من LRQA)

• الامتثال للسلامة CE-EU

• UKCA – تقييم المطابقة في المملكة المتحدة

• موافقة WRAS-UK لمياه الشرب (متوفرة عند الطلب)

• ACS – الشهادة الصحية الفرنسية (متوفرة عند الطلب)

لماذا تختار صمام عوالم تيانجين؟

• جودة يمكنك الوثوق بها. شهادة الأيزو 9001:2015 من LRQA. يأتي كل صمام مزودًا بشهادات المواد وتقارير اختبار الضغط.

• خبرة الجلوس NBR. تم تصميم مقاعد NBR لخدمة النفط والوقود والهيدروكربونات - حيث قد يفشل EPDM. نحن نطابق مادة المقعد المناسبة للوسائط الخاصة بك.

• متخصصون في صمامات العروة. خبرة واسعة في تصنيع صمامات الفراشة لمشاريع النفط والغاز والمشاريع الصناعية في جميع أنحاء العالم.

• التخصيص الكامل. المواد، والأحجام، وتقييمات الضغط، ومعايير الحافة (ANSI، وDIN، وJIS، وBS)، والطلاءات، والمحركات - كلها مصممة وفقًا لمواصفاتك.

• أكثر من 19 عامًا من الخبرة في التصدير. نخدم أكثر من 50 دولة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وآسيا والمحيط الهادئ.

• إمكانية التتبع بنسبة 100%. شهادات المواد وتقارير اختبار الضغط مع كل طلب.

• التحول السريع. مدير مشروع مخصص؛ المهلة النموذجية 20-30 يوما. زيارات المصنع موضع ترحيب في تيانجين.

تواصل معنا - قم بتخصيص صمام العروة الخاص بك اليوم:

سواء كنت بحاجة إلى هذا التكوين مقاس 12 بوصة مع مقعد NBR، أو حجم مختلف، أو تصميم مخصص بالكامل - فنحن على استعداد للبناء وفقًا لمواصفاتك.

أرسل لنا متطلباتك:

• الحجم المطلوب وتصنيف الضغط

• نوع الوسائط ودرجة حرارة التشغيل

• مجموعة المواد المفضلة (الجسم / القرص / المقعد / الجذع)

• نوع المحرك (يدوي، تروس، كهربائي، هوائي، هيدروليكي)

• معيار الحافة والحفر (ANSI، DIN، JIS، BS)

• لون الطلاء (أي RAL)

• الكمية المستهدفة وميناء الوجهة

سوف يقوم فريقنا بالرد خلال 24 ساعة مع عرض الأسعار والمقترح الهندسي.

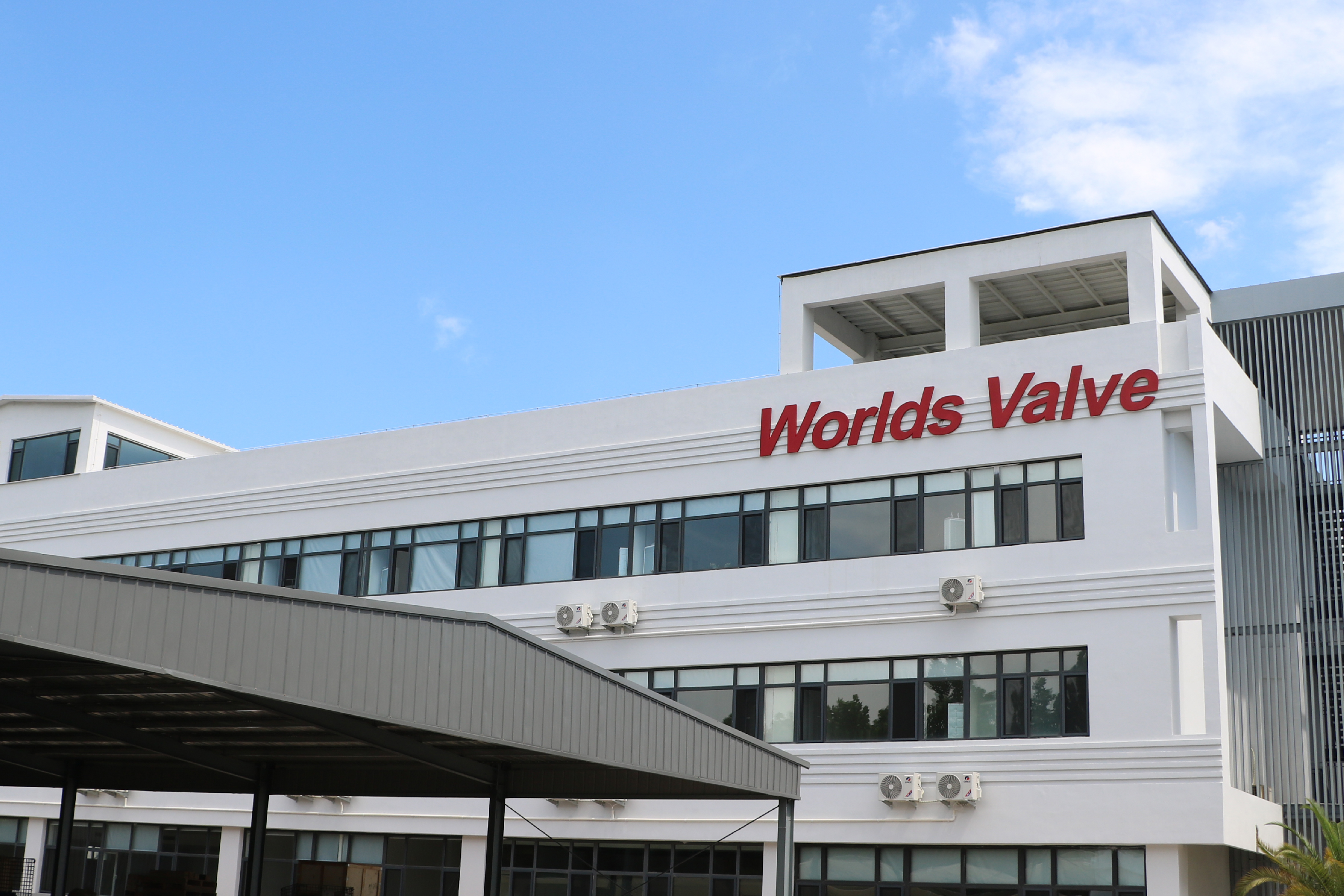

نرحب بزيارات المصنع - تعالوا وانظروا كيف نقوم بتصنيع الصمامات الخاصة بكم في تيانجين، الصين.
