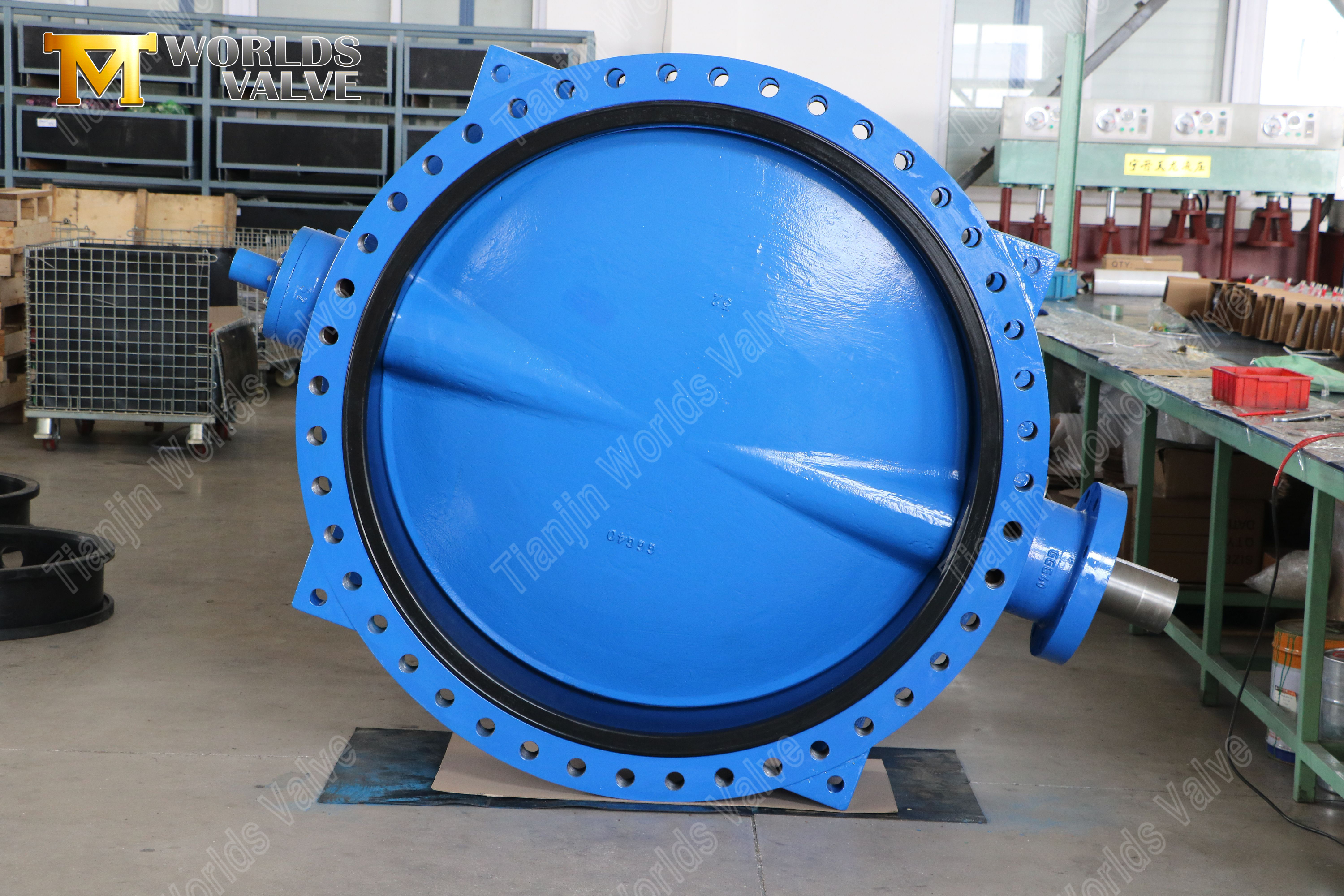

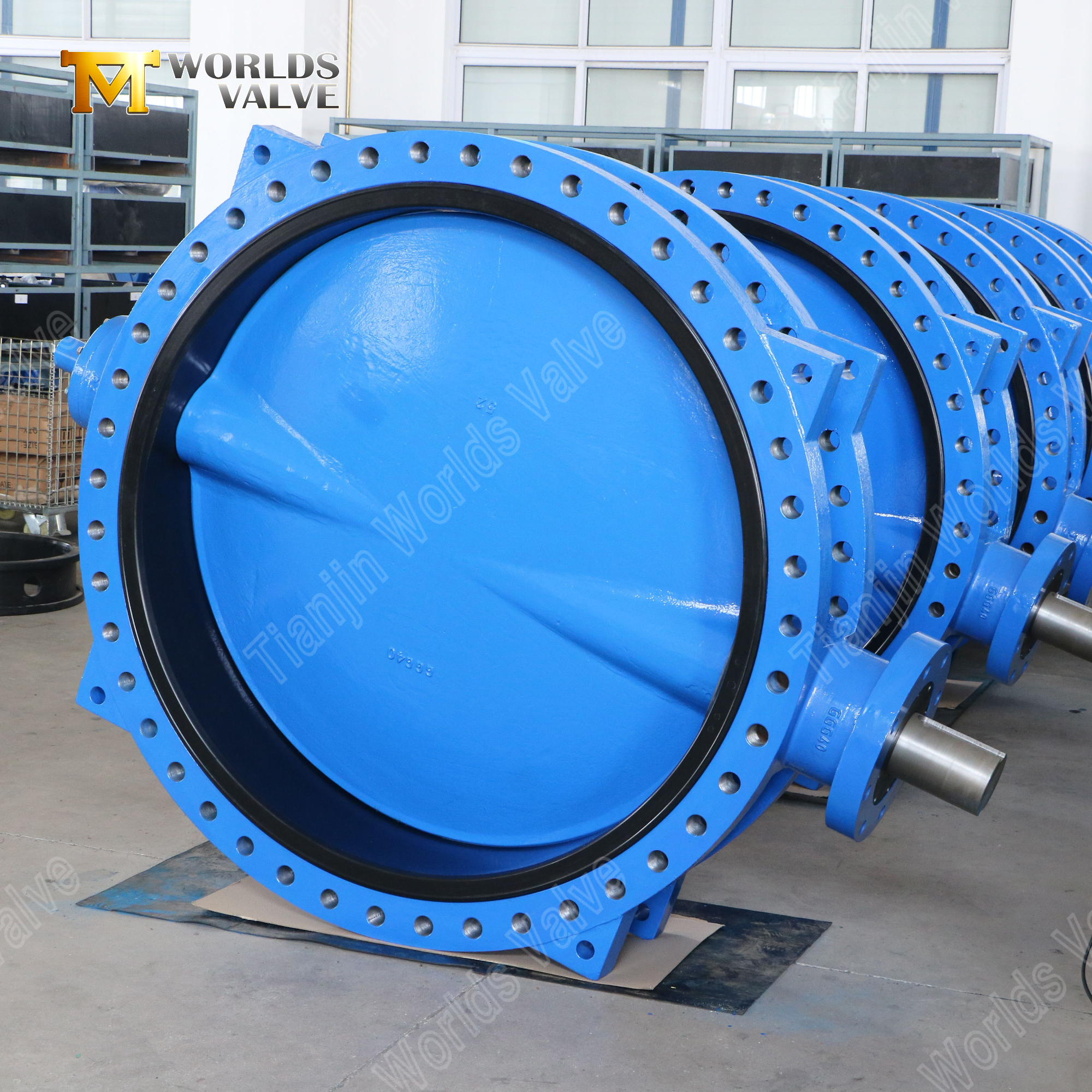

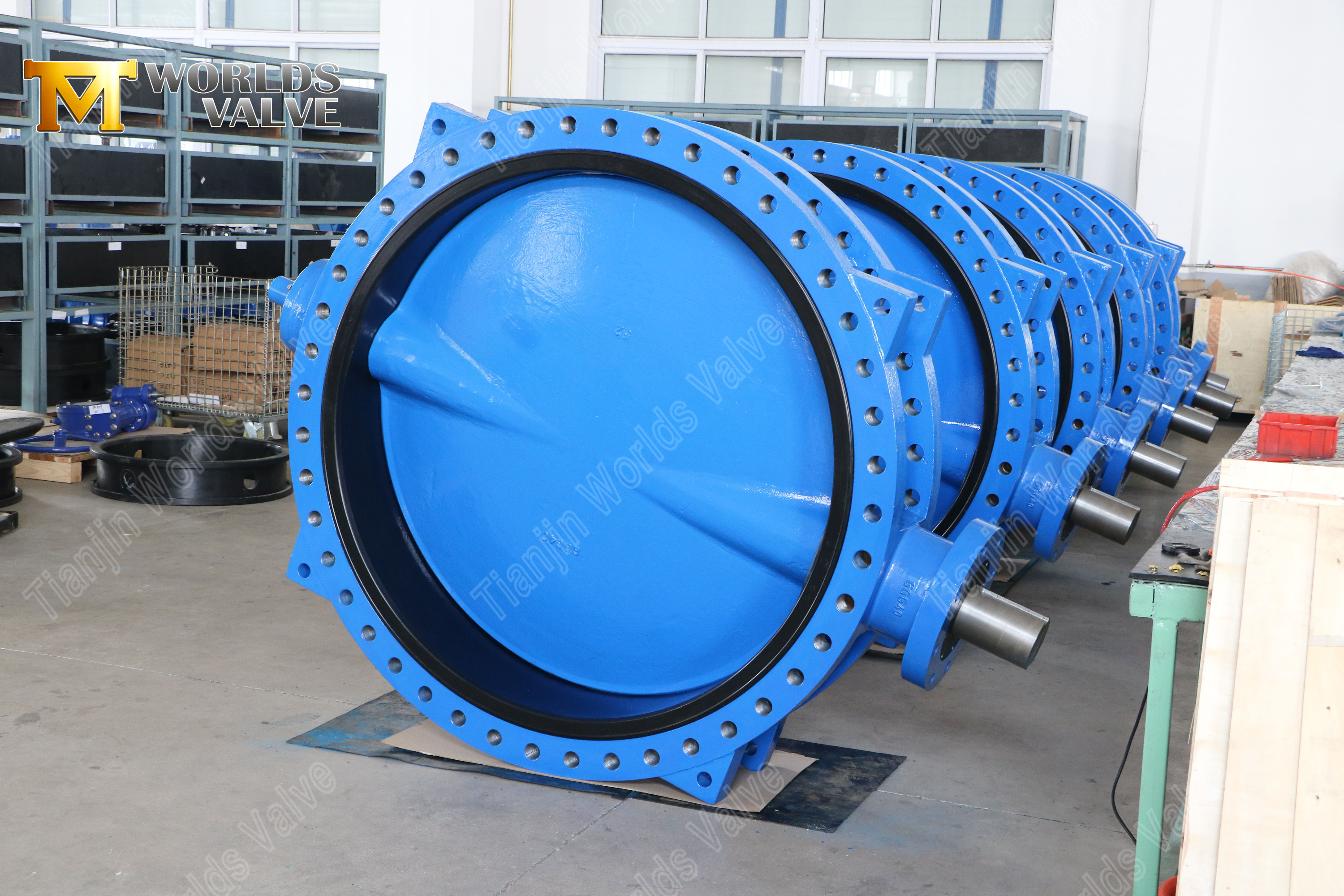

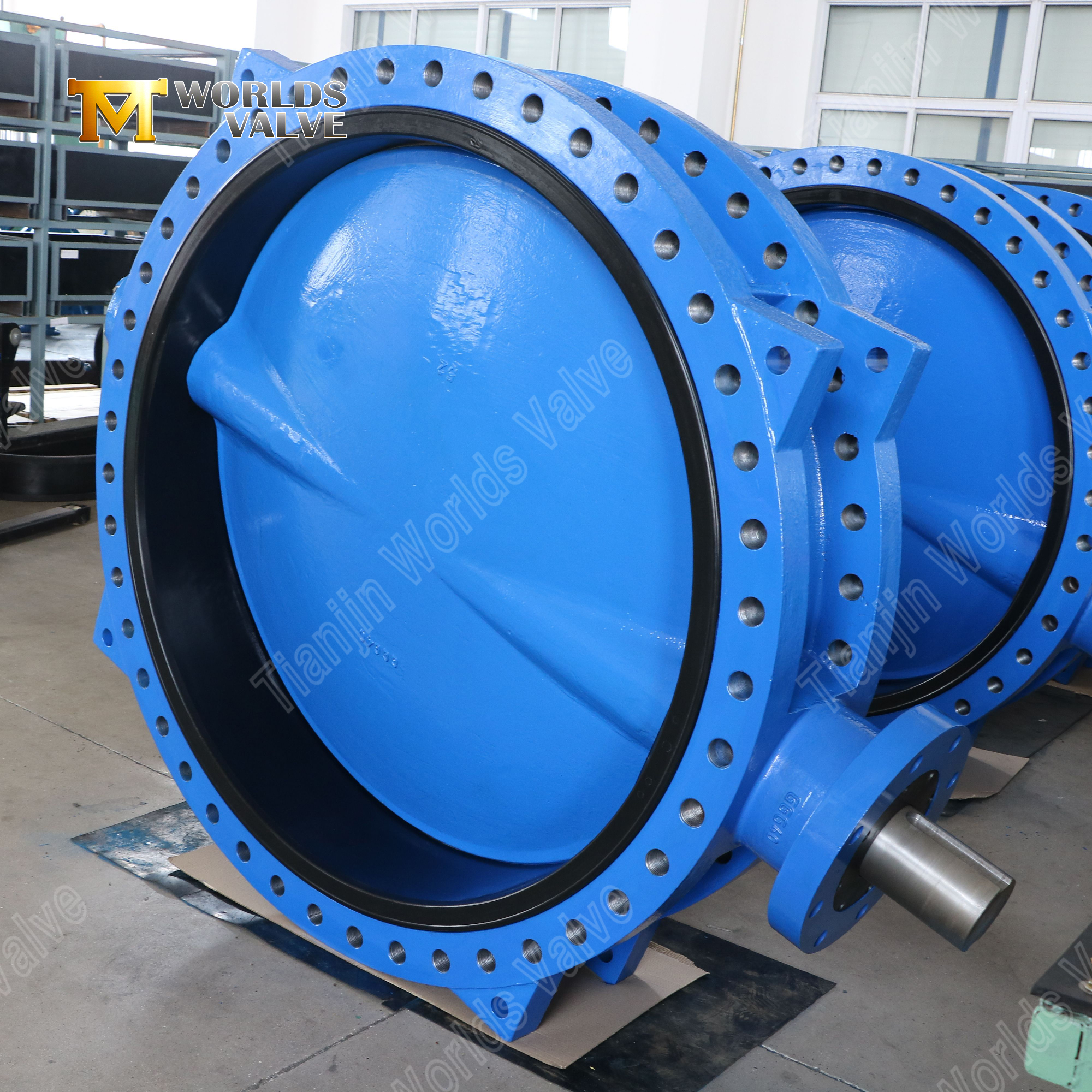

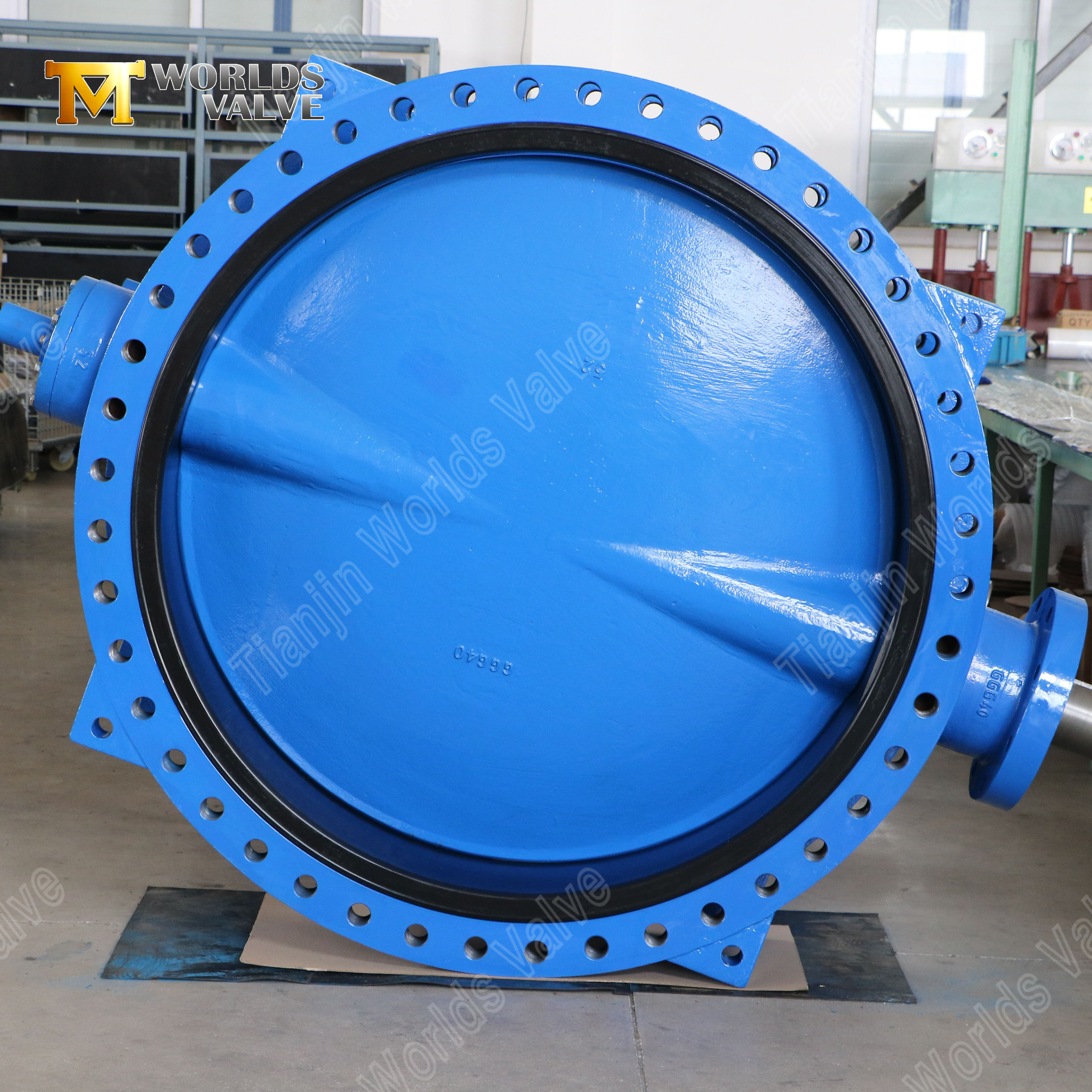

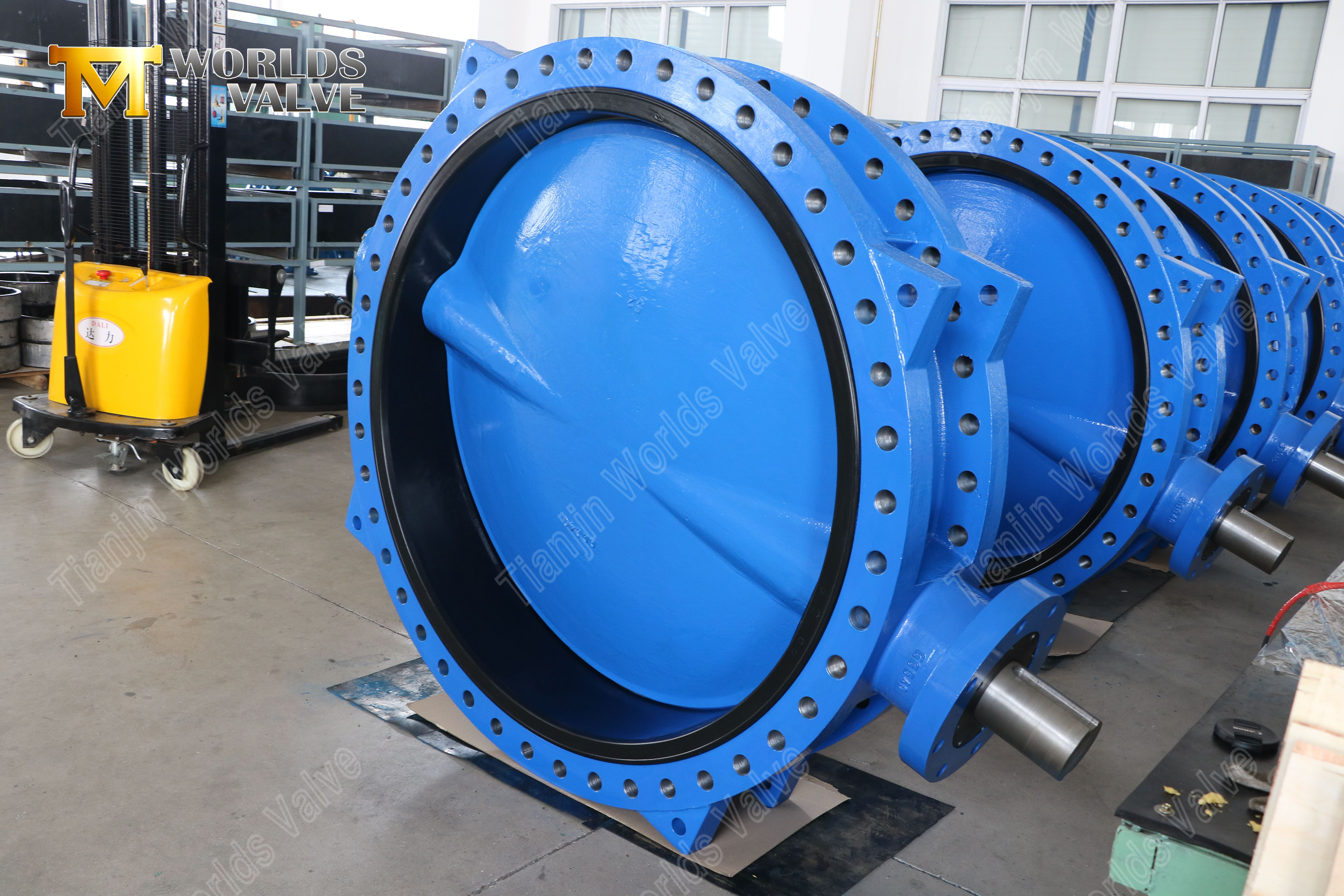

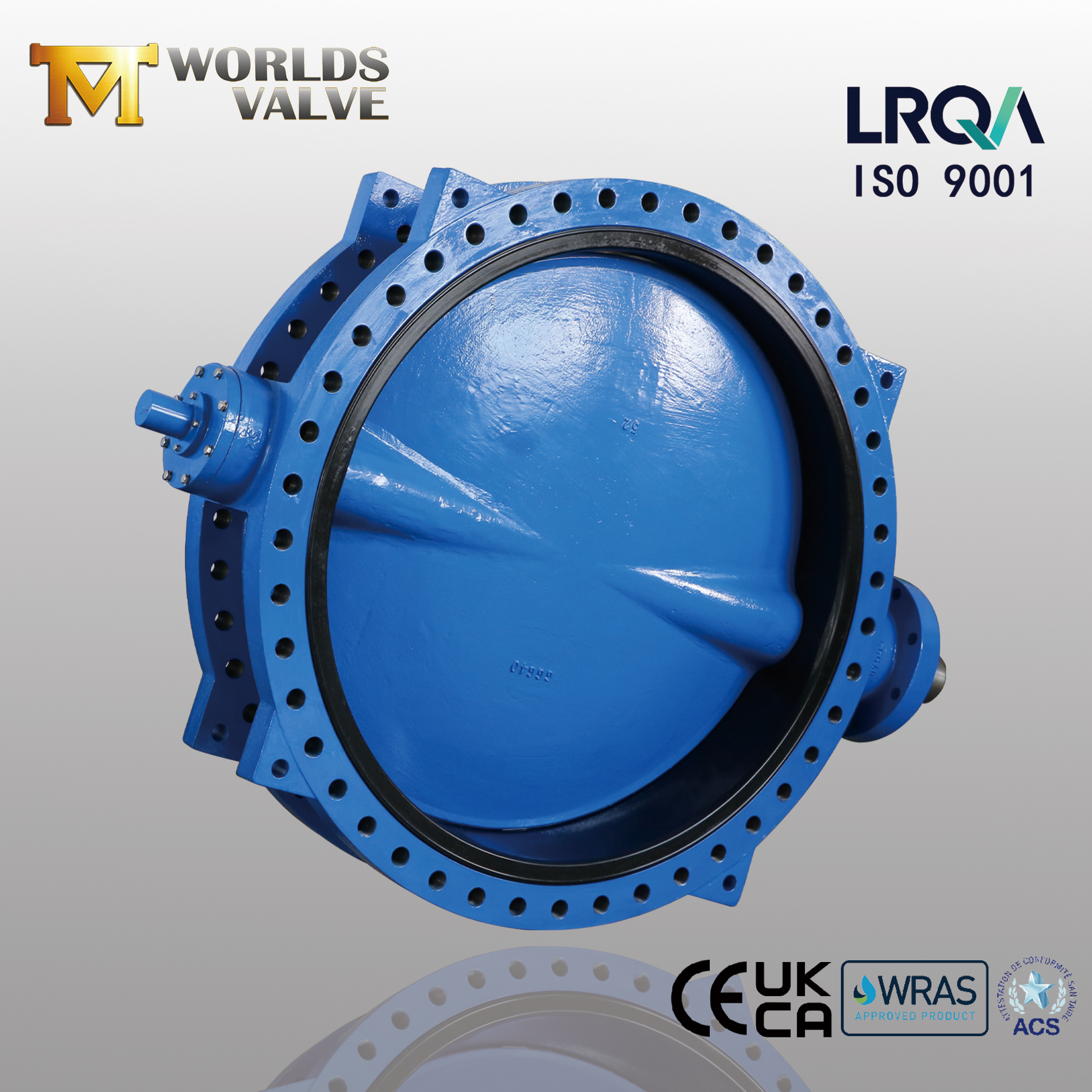

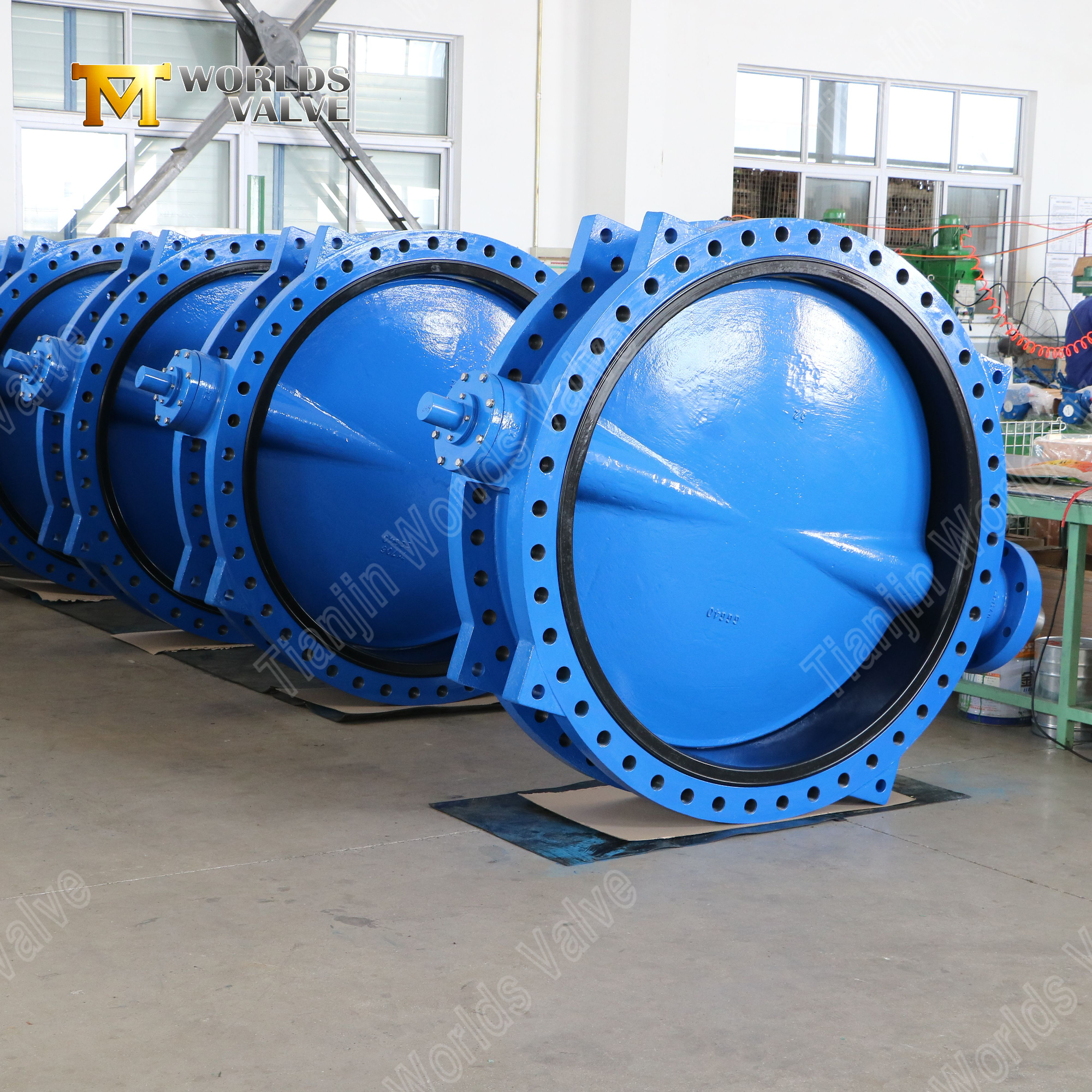

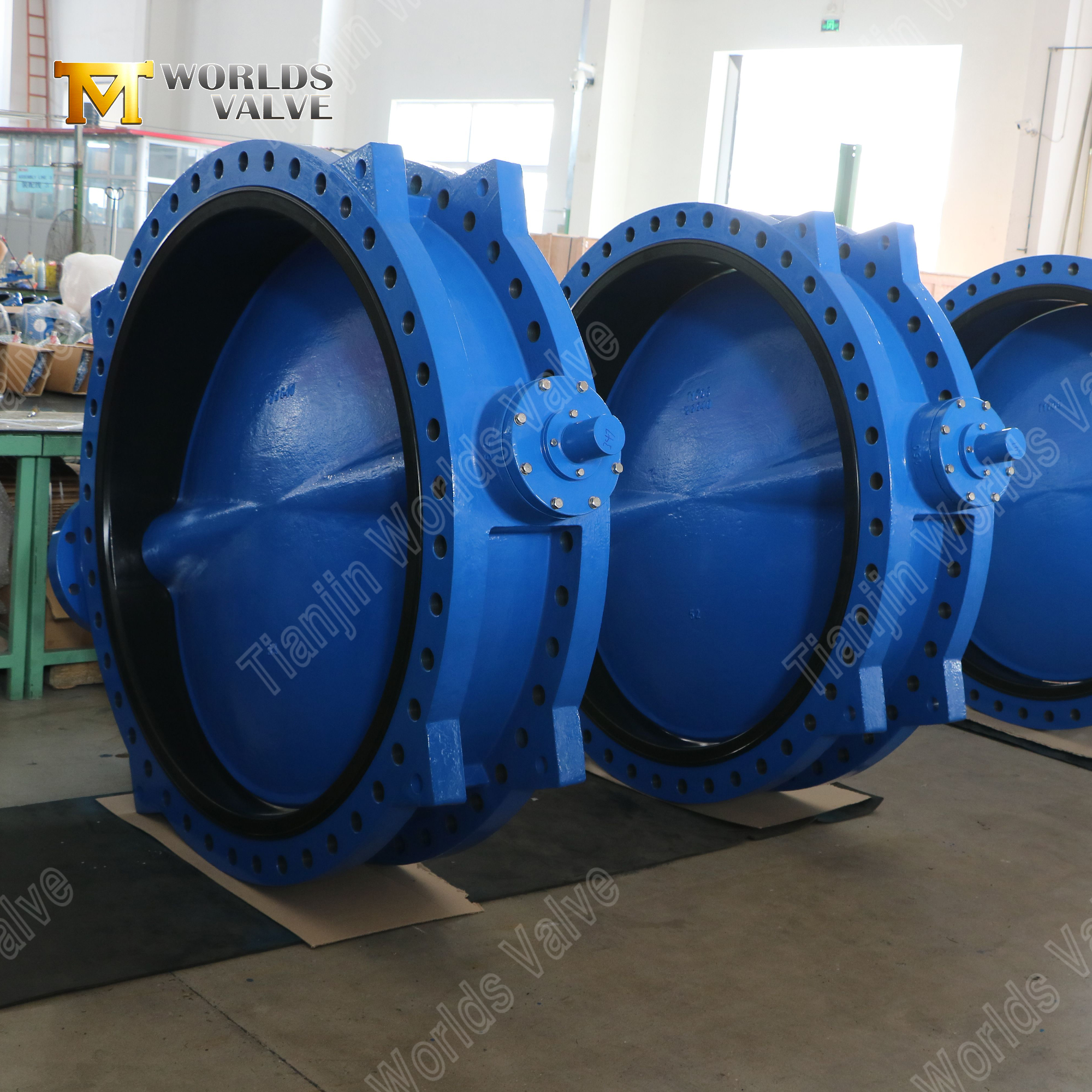

صمام الفراشة الصناعي من النوع U | حل التحكم في التدفق الموفر للطاقة

مقدمة:

صمام الفراشة الصناعي من النوع U | حل التحكم في التدفق الموفر للطاقة

شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS

CBF02-TU03--تحميل دليل التشغيل والصيانة

الميزات الرئيسية:

1. هيدروديناميكية القرص على شكل حرف U

• مسار التدفق الأمثل: يعمل تصميم ديناميكيات الموائع الحسابية المتقدمة (CFD) على تقليل انخفاض الضغط بنسبة 25-30% مقارنةً بتكوينات الأقراص التقليدية

• كفاءة الطاقة: تُترجم مقاومة التدفق المنخفضة إلى توفير كبير في طاقة الضخ في أنظمة التشغيل المستمرة

• التحكم في التجويف: يقلل شكل القرص الانسيابي من المناطق المضطربة، مما يزيد من عمر خدمة الصمام وخطوط الأنابيب



2. متانة حديد الدكتايل

• التميز المادي: يوفر حديد الدكتايل EN-GJS-500-7 قوة ميكانيكية فائقة ومقاومة للصدمات

• الحماية من التآكل: طلاء إيبوكسي قياسي بسمك 250 ميكرومتر مع سماكة اختيارية تتراوح بين 300-400 ميكرومتر للبيئات العدوانية

• السلامة الهيكلية: تصميم الجسم المقوى يتحمل المطرقة المائية وارتفاع الضغط حتى تصنيف PN16



3.أداء الختم المتميز

• إغلاق محكم الفقاعة: تضمن خيارات المقاعد EPDM/NBR/PTFE عدم الامتثال مطلقًا للتسرب مع معايير EN 12266-1 من الفئة A

• القدرة على التكيف مع درجة الحرارة: أداء موثوق به عبر نطاق التشغيل من -20 درجة مئوية إلى 120 درجة مئوية

• عمر الخدمة الطويل: تحافظ مواد الجلوس المرنة على السلامة من خلال أكثر من 50000 دورة تشغيل

4. التميز التشغيلي

• عملية عزم الدوران المنخفض: يعمل تصميم الإزاحة المزدوجة على تقليل عزم دوران التشغيل بنسبة 35% لضمان التحكم اليدوي أو المشغل بسلاسة

• تصميم خالي من الصيانة: محامل التشحيم الذاتي والمكونات المقاومة للتآكل تقضي على الصيانة الروتينية

• تشغيل متعدد الاستخدامات: لوحة تثبيت ISO 5211 متوافقة مع الرافعات اليدوية أو مشغلي التروس أو المحركات الهوائية/الكهربائية

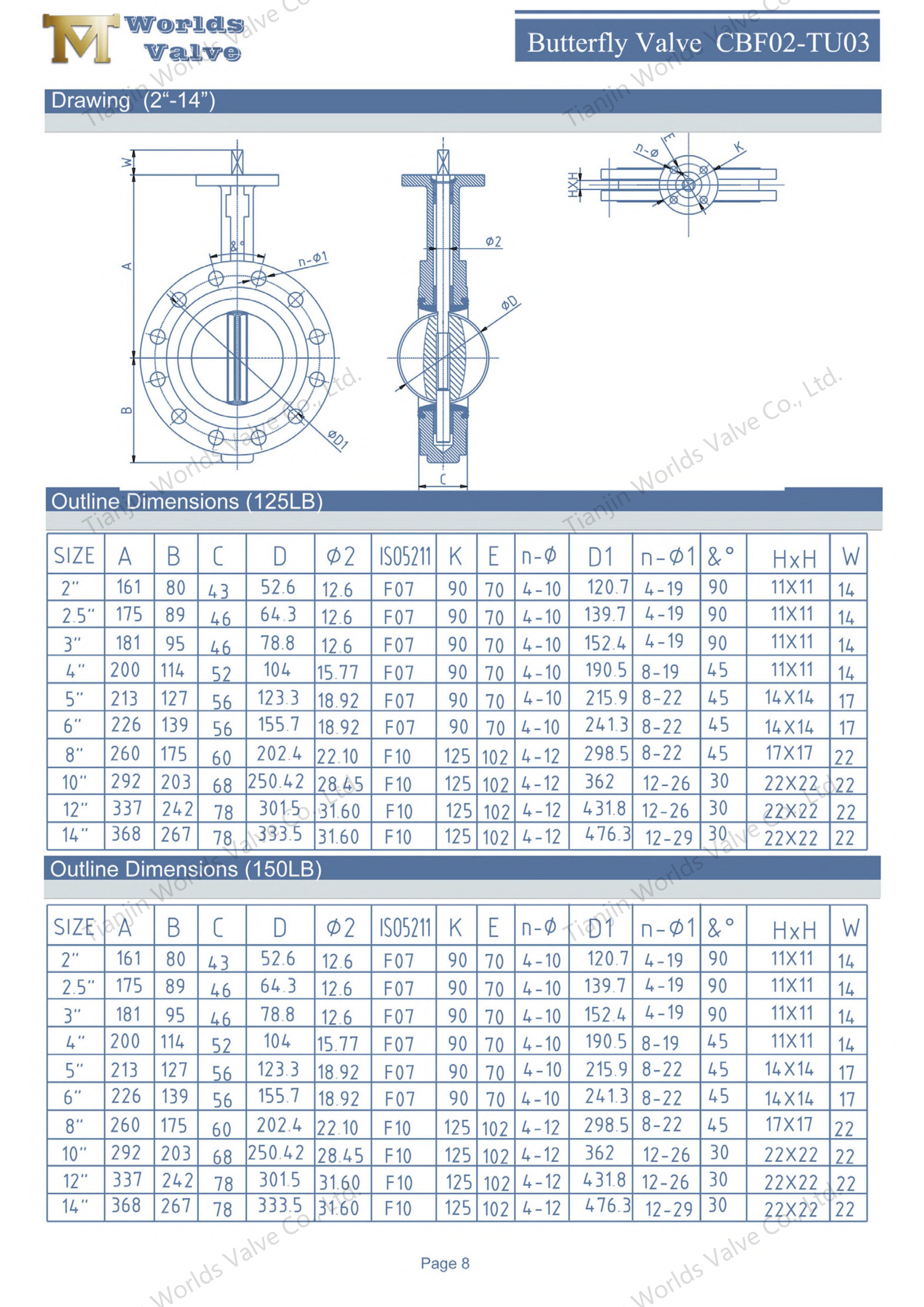

المعلمات التقنية:

المادة الرئيسية:

تطبيقات الصناعة

• محطات معالجة المياه: التحكم في تفريغ المضخة، وأنظمة الترشيح، والجرعات الكيميائية

• أنظمة التدفئة والتهوية وتكييف الهواء: دوائر المياه المبردة وأبراج التبريد ومحطات نقل الطاقة

• المعالجة الصناعية: شبكات مياه التبريد والتحكم في سوائل العمليات وأنظمة المرافق

• الحماية من الحرائق: أنظمة الرش وخطوط إمداد مياه الإطفاء

• أنظمة الري: التحكم الرئيسي وإدارة المناطق في التطبيقات الزراعية

• المياه البلدية: شبكات التوزيع ومحطات الضخ والتحكم في الخزانات

المزايا التنافسية

• تصميم توفير الطاقة: تعمل تقنية القرص على شكل حرف U على تقليل تكاليف الضخ بشكل كبير من خلال تقليل فقدان الضغط

• ضمان المتانة: يضمن البناء عالي الجودة من حديد الدكتايل الموثوقية على المدى الطويل في البيئات الصعبة

• التحقق من الأداء: تم التحقق من صحة الهيدروديناميكيات المحسنة لـ CFD من خلال الاختبارات المعملية والتطبيقات الميدانية

• الامتثال العالمي: تضمن شهادات CE وUKCA وWRAS قبول السوق الدولية

• التخصيص جاهز: ملفات تعريف القرص المعدلة ومواصفات الطلاء وأنواع الاتصال المتاحة لمشاريع OEM

• الخبرة الفنية: الدعم الهندسي لتحليل التطبيقات وتكامل النظام

الاستنتاج:

من خلال التصميم المبتكر للقرص على شكل حرف U والبنية القوية من حديد اللدنة، يوفر صمام الفراشة الصناعي هذا كفاءة تدفق لا مثيل لها وموثوقية للمياه والتدفئة والتهوية وتكييف الهواء (HVAC) وتطبيقات المعالجة في جميع أنحاء العالم.
