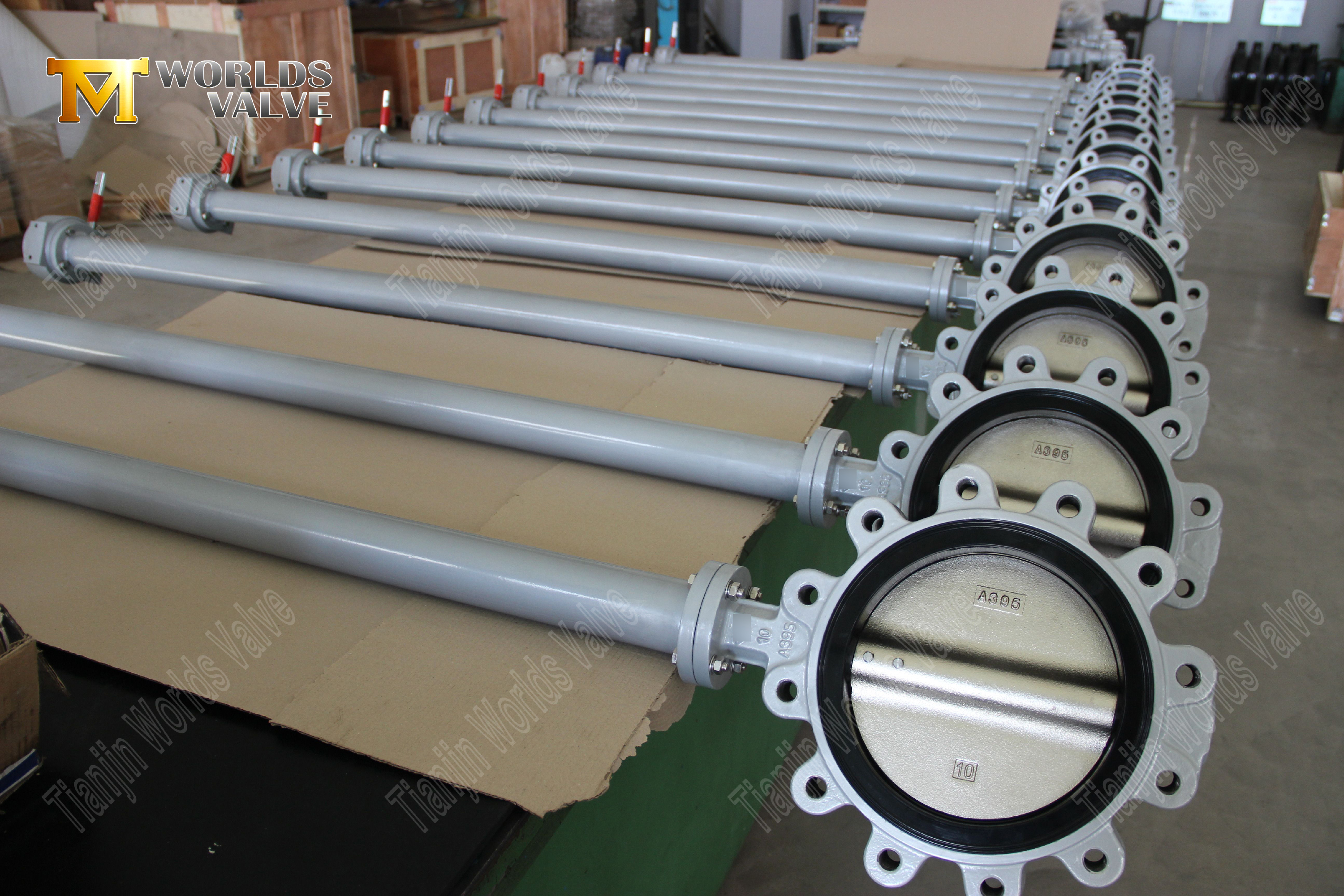

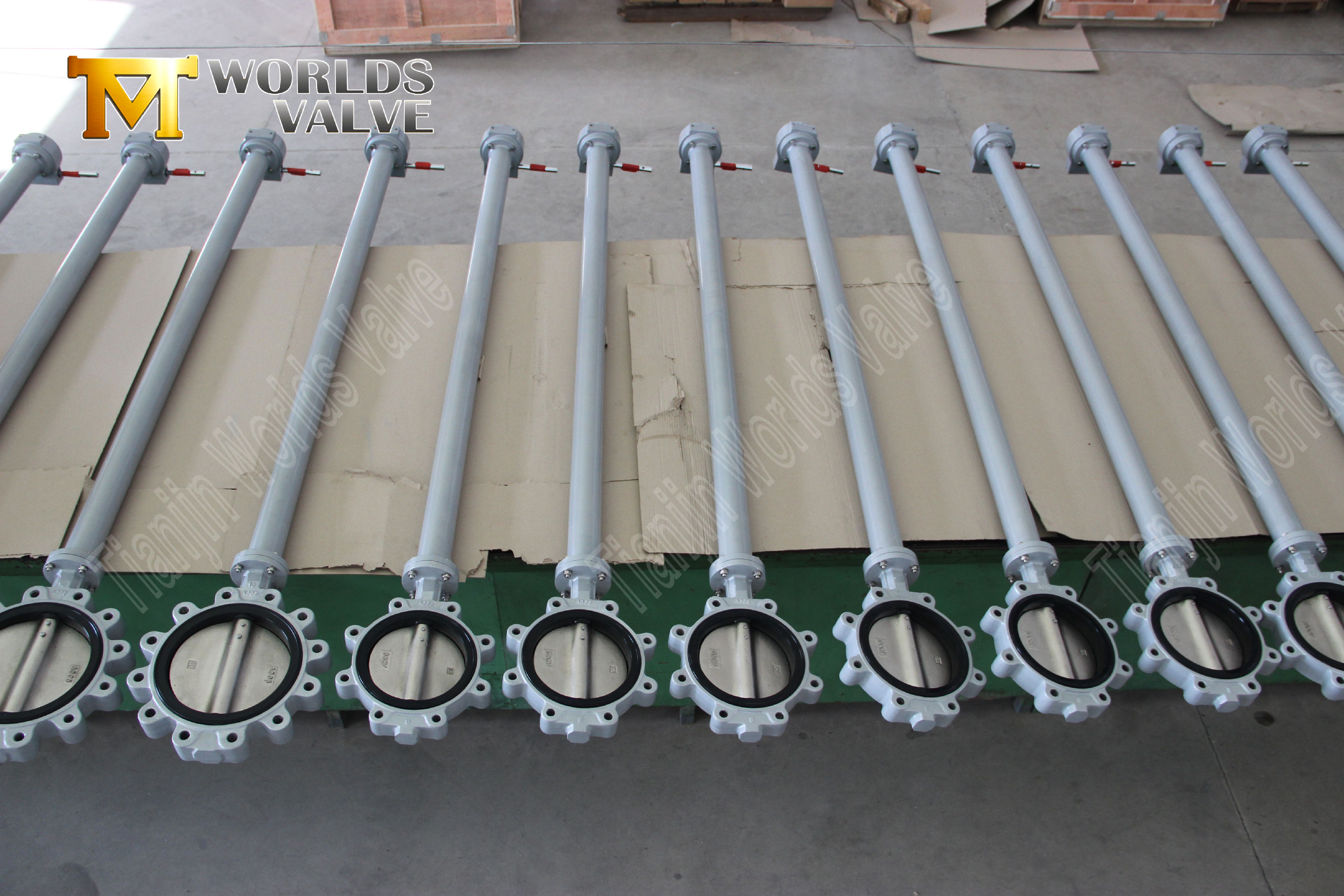

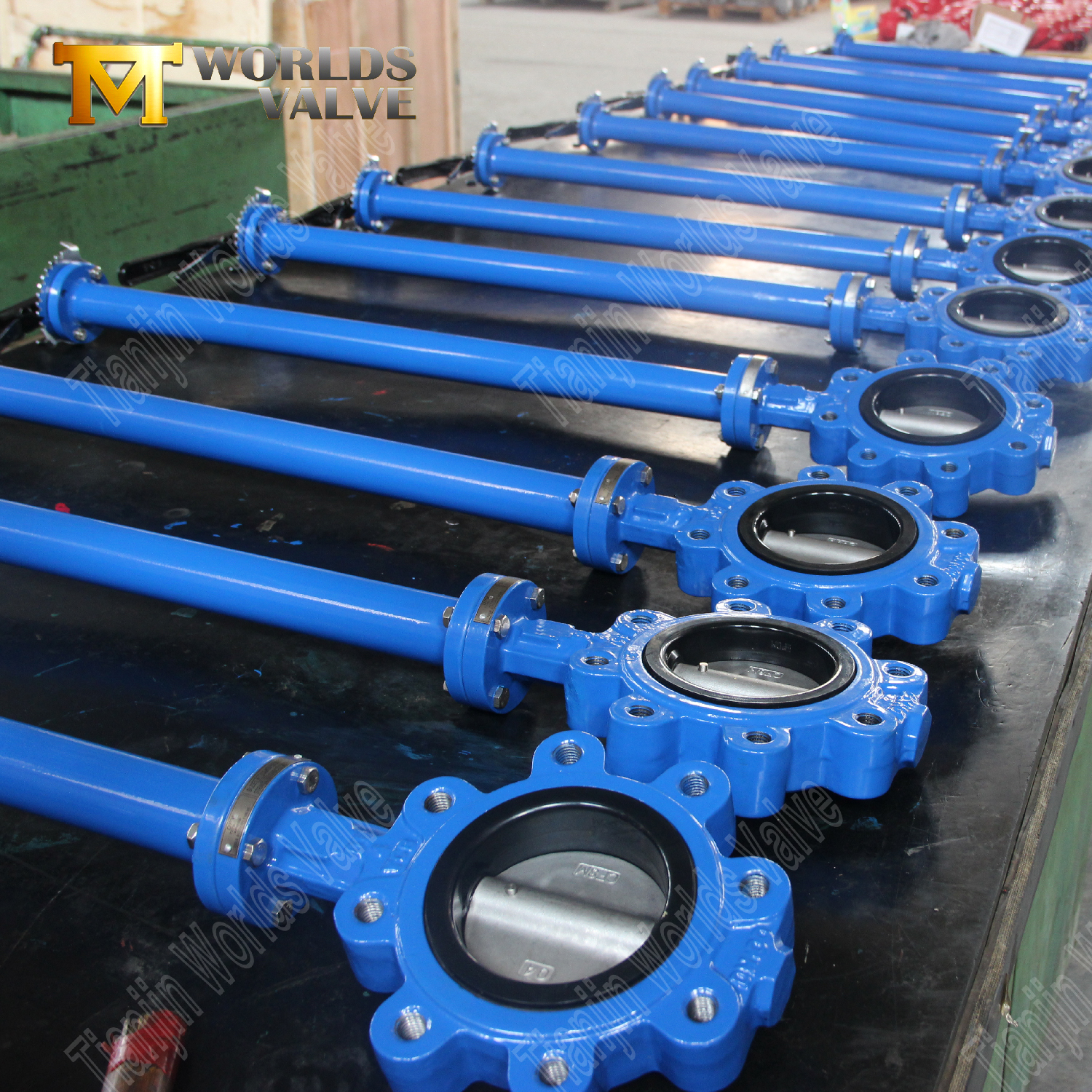

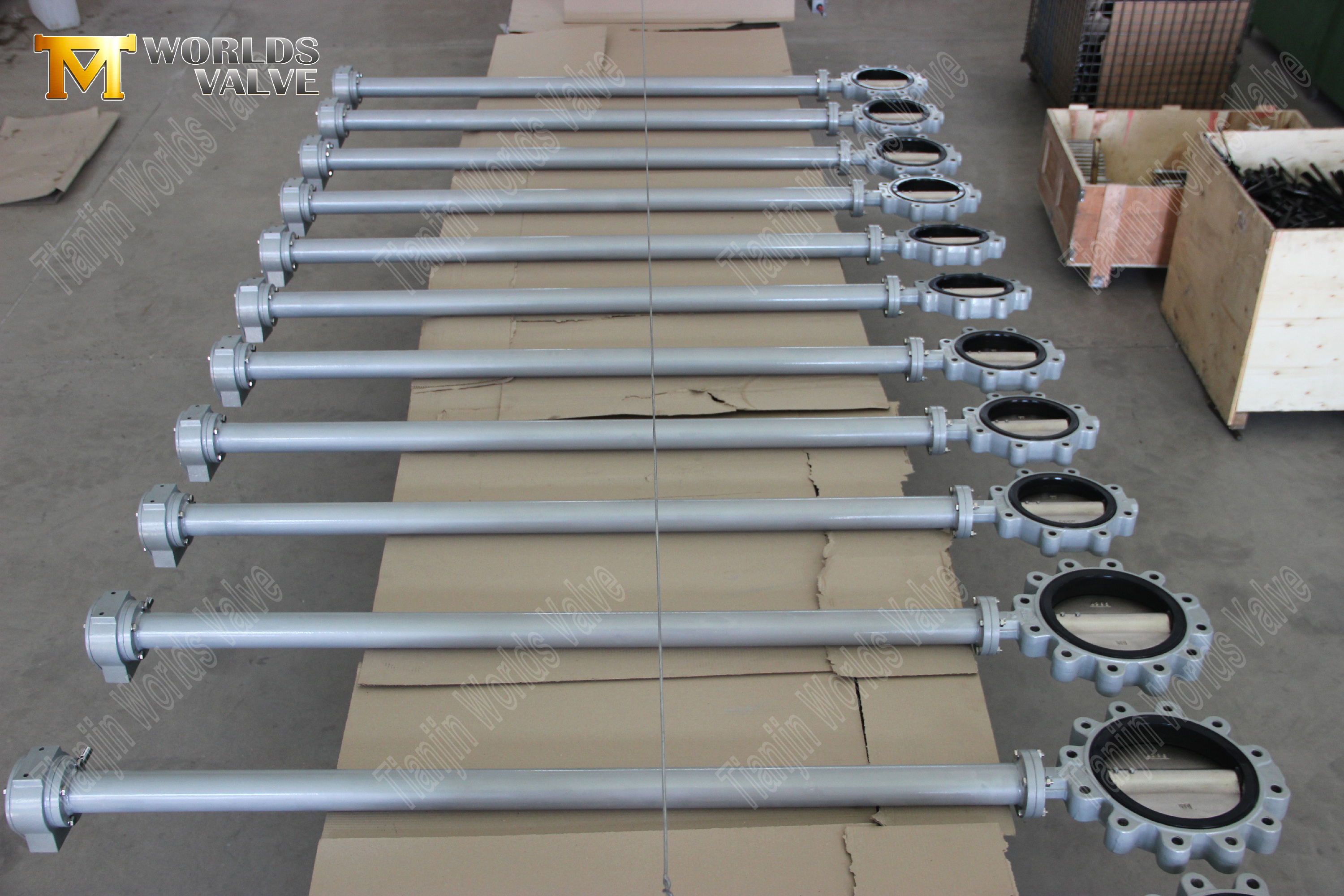

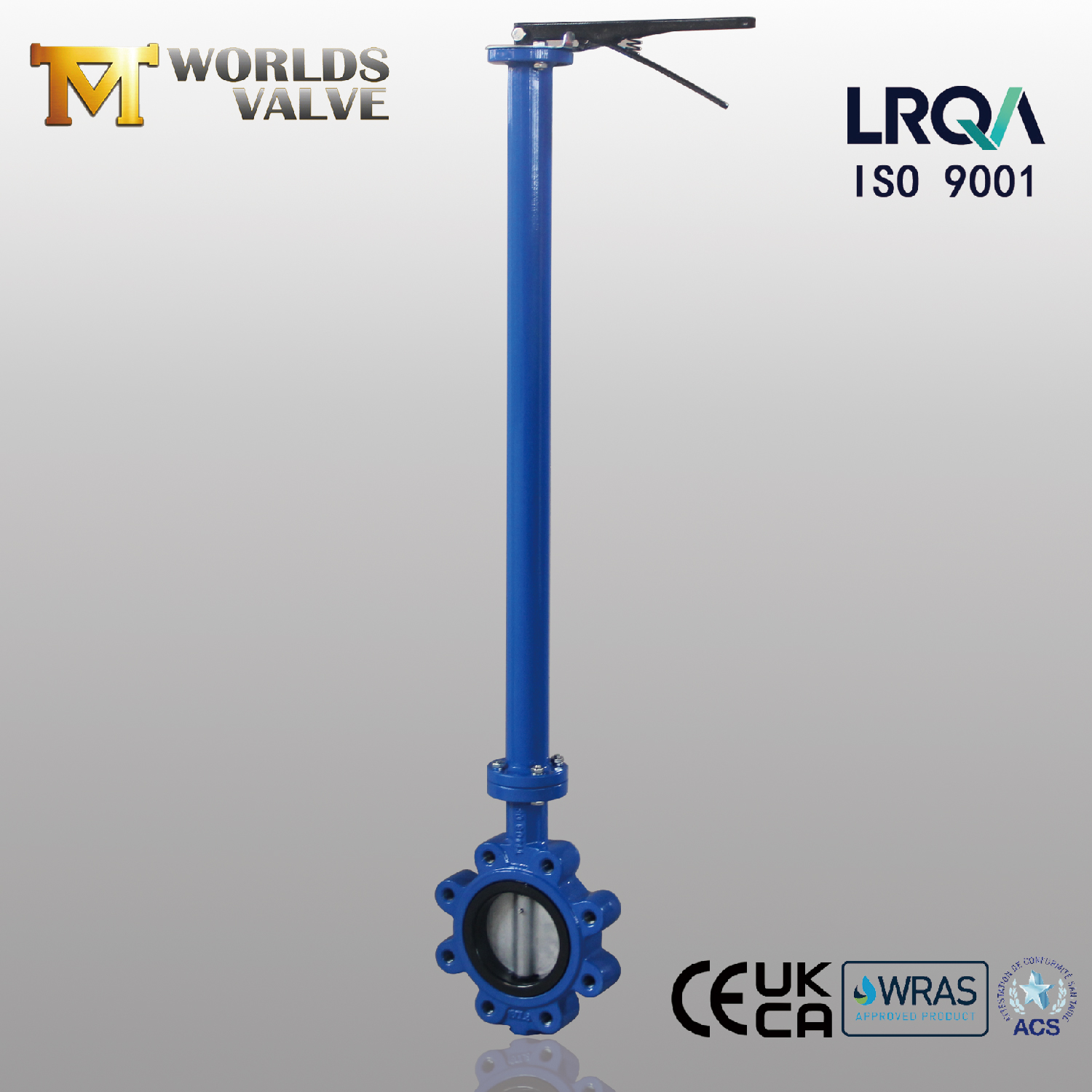

صمام الفراشة الجذعية الموسعة مع تشغيل رافعة اليد | حل العزل المباشر
شركة Tianjin Worlds Valve Co. ، Ltd. - ISO 9001 الشركة المصنعة المعتمدة
CBF01-TL01-دليل التشغيل والصيانة تحميل
1. جسم العروة الملولب مع ثقوب مستغلة
يزيل التثبيت المباشر من الترباس إلى الجسم المكسرات ، مما يقلل من وقت التثبيت بنسبة 40 ٪ مقابل صمامات العروة القياسية.
الفئة 150 الثقوب المستغلة تمنع تجريد الخيط أثناء ركوب الدراجات الحرارية.
2. STEM تمتد للوصول
امتدادات STEM وضع رافعة اليد فوق العزل/العقبات ، متوافقة مع معايير الارتفاع ISO 5211.
جلبة الجذعية المختومة تمنع دخول الحصى في البيئات المتربة/البحرية.
3. تشغيل رافعة اليد المنخفضة
ذراع الفولاذ المقاوم للصدأ المزورة (304 SS) مع ميزة ميكانيكية 4: 1 تقلل من قوة التشغيل إلى -50 نانومتر عند ضغوط PN16.
4.
يحقق مقعد EPDM Double Defset EN 12266-1 Class A (تم اختباره في 1.1x PN16).
مقعد PTFE اختياري للمقاومة الكيميائية (-20 درجة مئوية إلى 200 درجة مئوية).
5. نظام الدفاع عن التآكل
الجسم: الحديد الدكتايل مع 250 ميكرومتر طلاء الايبوكسي.
القرص: يمكنك اختيار 316L من الفولاذ المقاوم للصدأ مع سطح خضع لتصوير كهربائي ، والذي يحتوي على مقاومة قوية للتآكل.

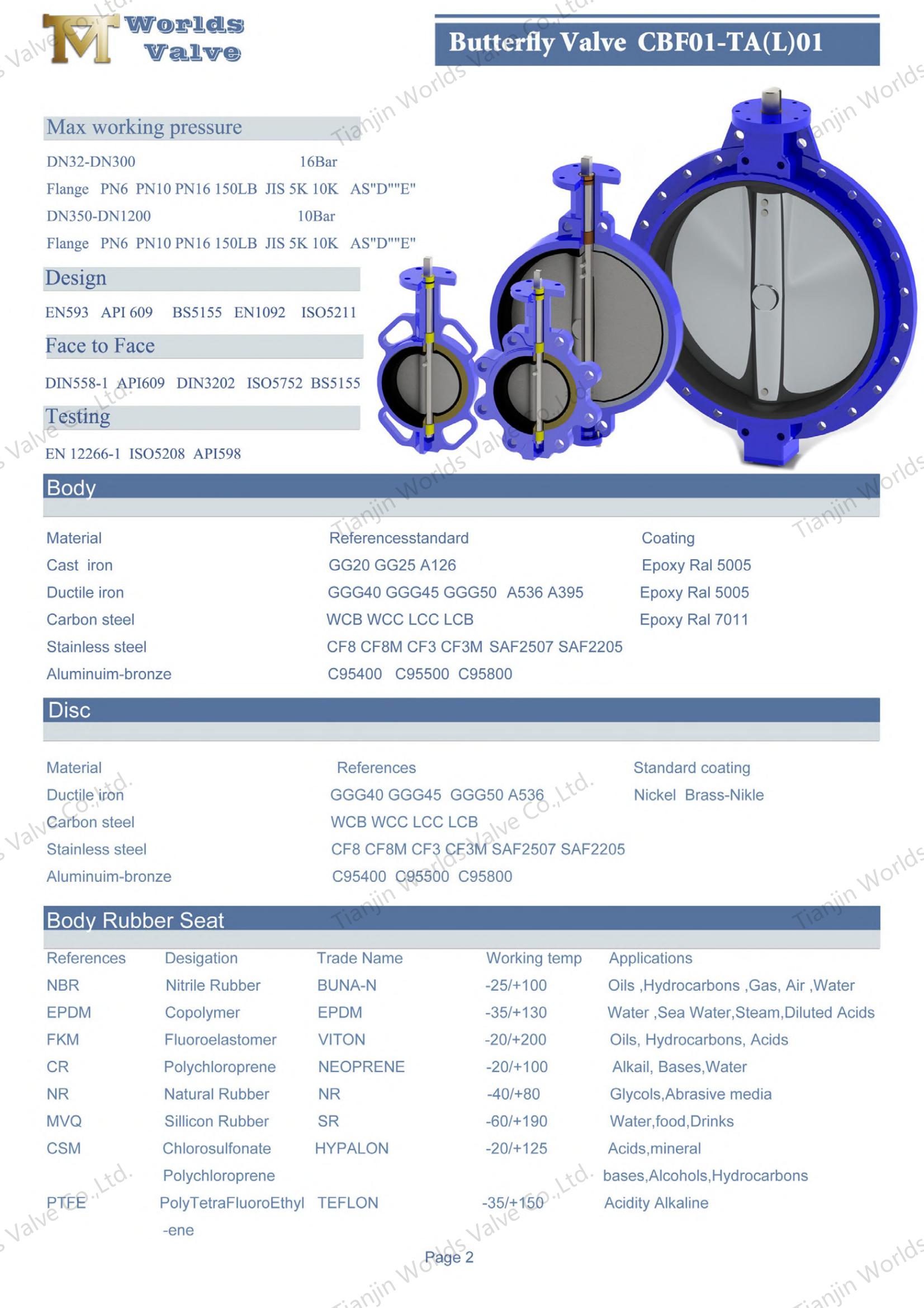

مقاس | DN32-DN600 | DN650-DN2000 |
ضغط العمل | 16bar | 10bar |
صدَفَة | 24bar | 15bar |
ختم | 18bar | 11bar |
درجة حرارة التشغيل | -45 ℃ ~+150 ℃ | |
بيئة التشغيل | نظام الصابورة و bilge المعالجة الكيميائية النباتات تحلية المياه منصات الحفر مياه الشرب مسحوق جاف الغذاء والمشروبات نباتات الغاز HAVC صناعة التعدين صناعة الورق معالجة الرمال مياه البحر صناعة السكر معالجة المياه التقنية الحرارية مياه الصرف | |
القيادة طريقة | يُسلِّم رافعة معدات الدودة كهربائي هوائي | |

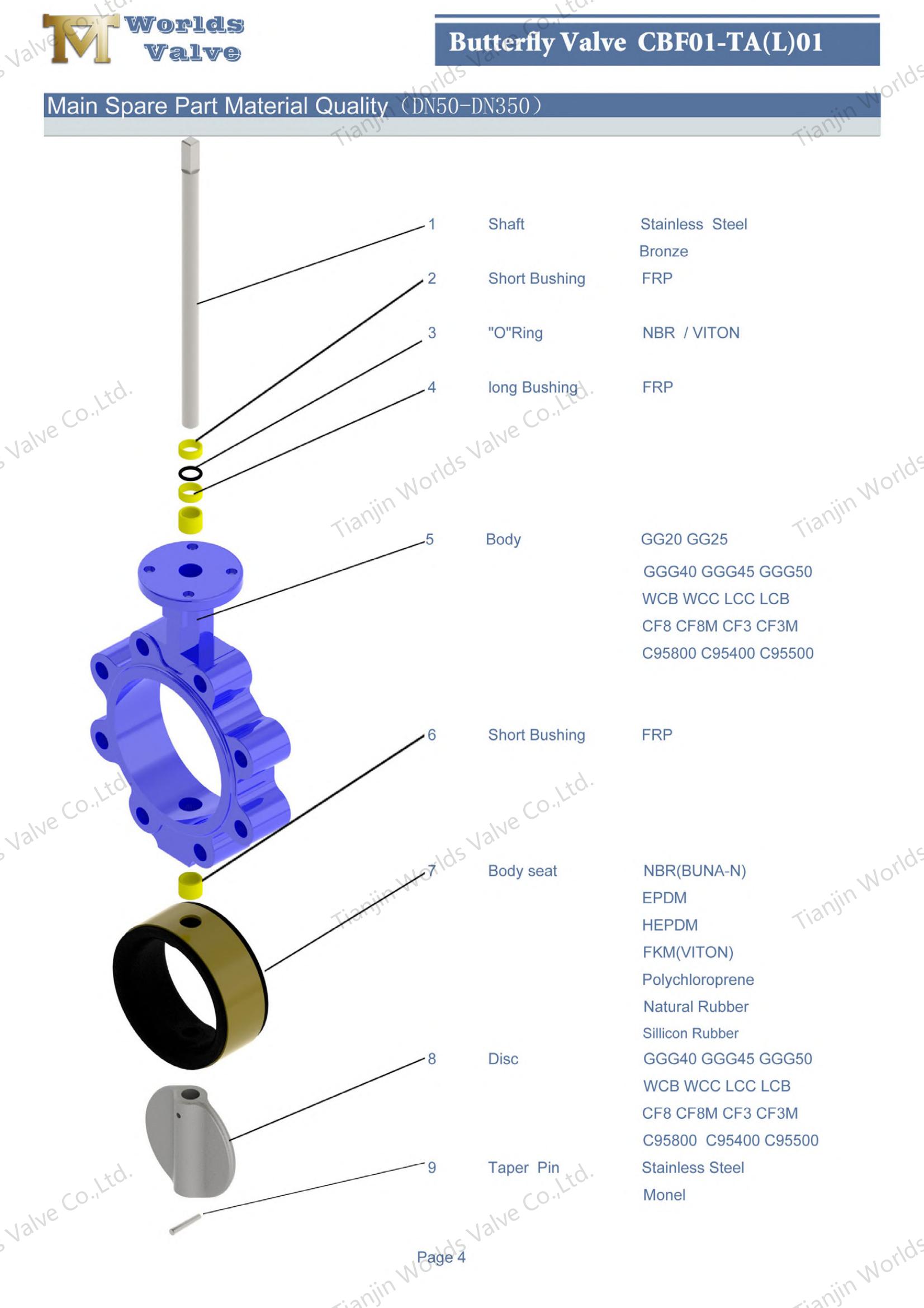

اسم | مادة |
جسم | الحديد الزهر الحديد الدكتايل الصلب الكربوني الفولاذ المقاوم للصدأ البرونز |
القرص | الحديد الدكتايل الفولاذ المقاوم للصدأ الكربوني البرونز |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا NBR EPDM Viton PTFE HEPDM النيوبرين المطاط الطبيعي Hypalon |
تم تصميم هذه الصمامات الفراشة الجذعية الممتدة هذه للتحكم الدقيق في البيئات الصعبة:
أنظمة HVAC: عزل خطوط المياه المبردة مع وضع الرافعة المرئية فوق طبقات العزل.
البحرية/بناء السفن: طلاء الايبوكسي المقاوم للمياه المالحة يقاوم التآكل البحري (خيارات معتمدة DNV-GL).
الطعام والمشروبات: تتيح مقاعد PTFE المتوافقة مع FDA تنظيف CIP/SIP السريع دون تفكيك.
معالجة المياه: NSF/ANSI 61 مقاعد EPDM المعتمدة لإغلاق المياه الصالحة للشرب الآمنة.
الأنابيب الصناعية: تصميم العروة الملولب يبسط الصيانة في غرف المضخة الضيقة أو الرفوف المرتفعة.
