CBF04-TF01
OEM | ODM | WDS
| الكمية: | |
|---|---|

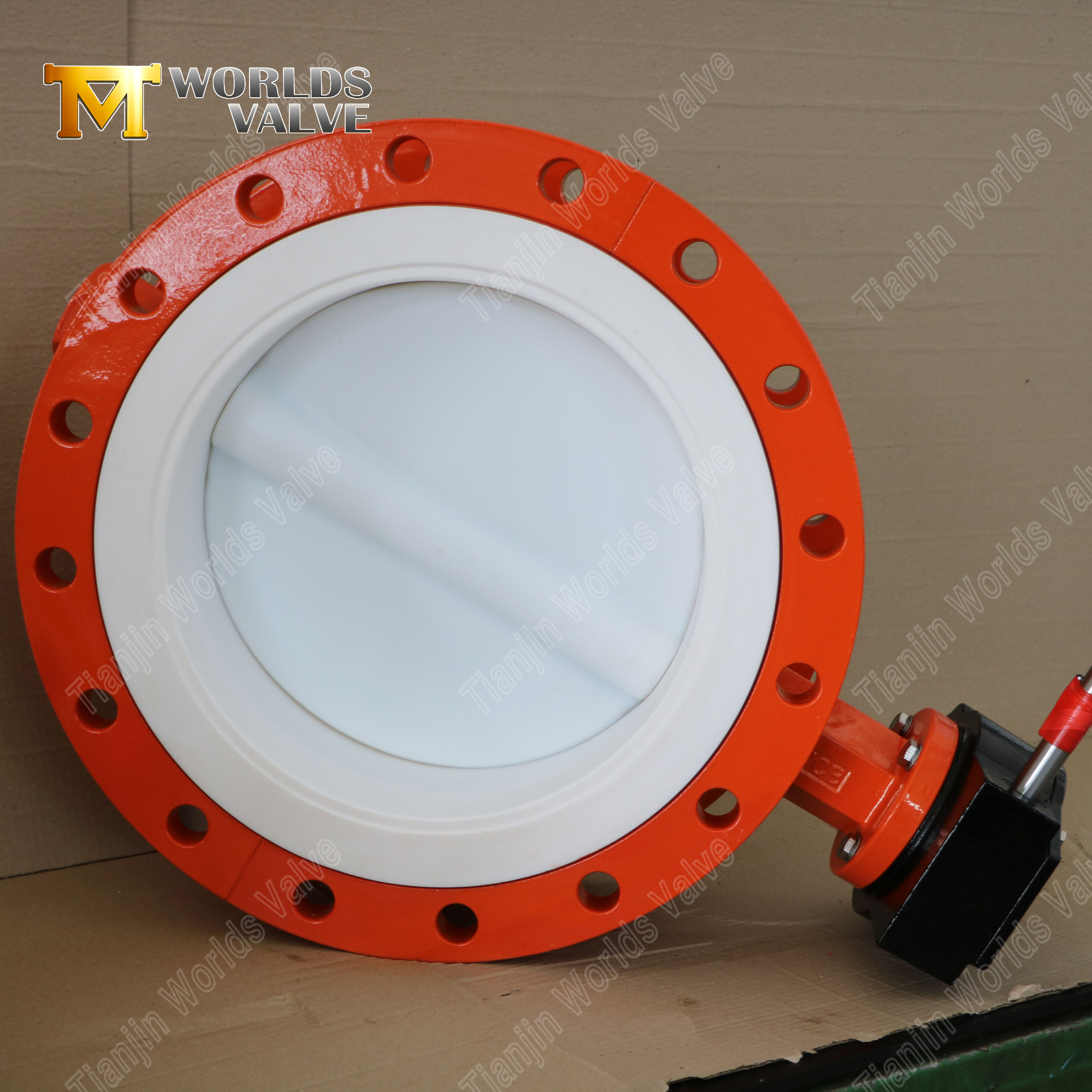

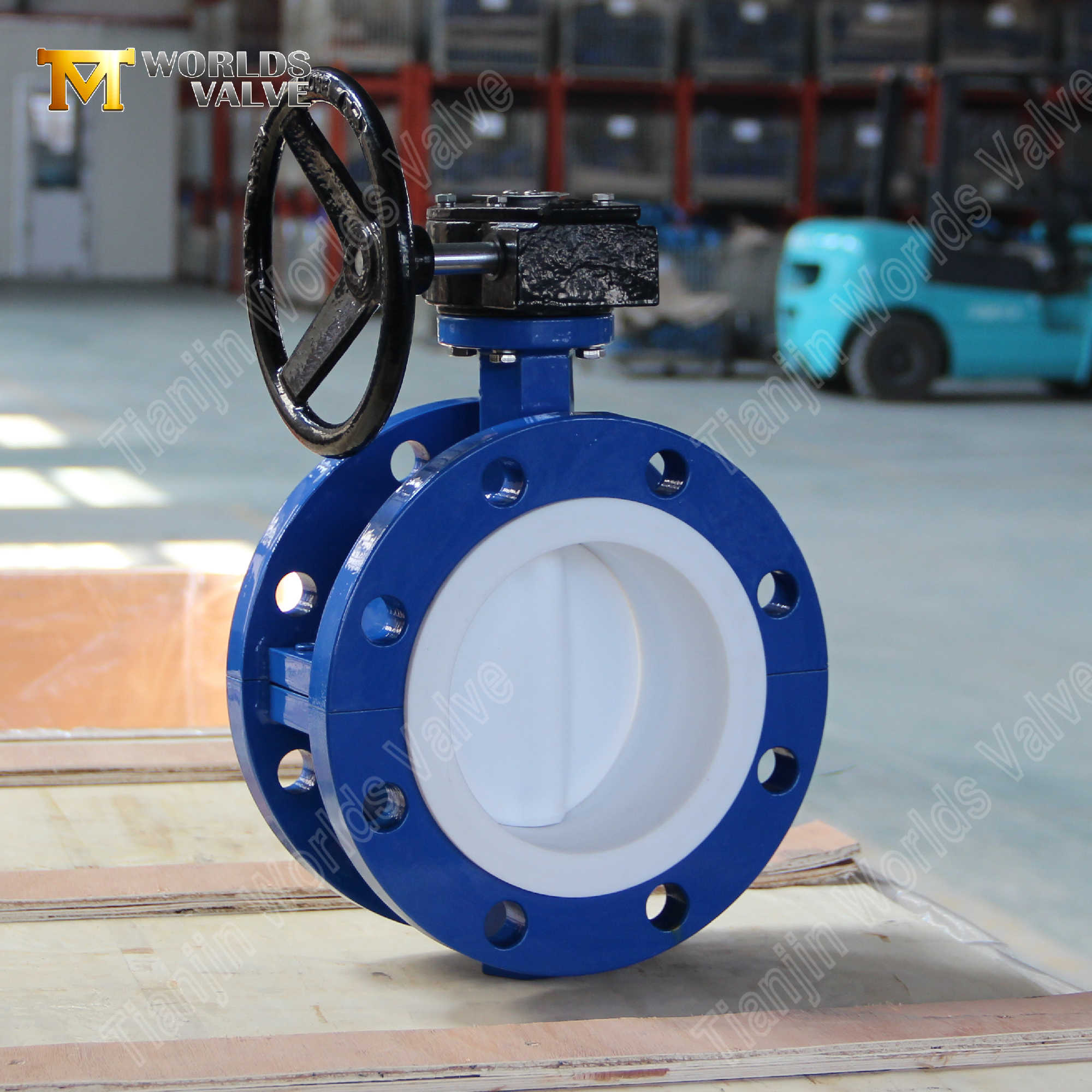

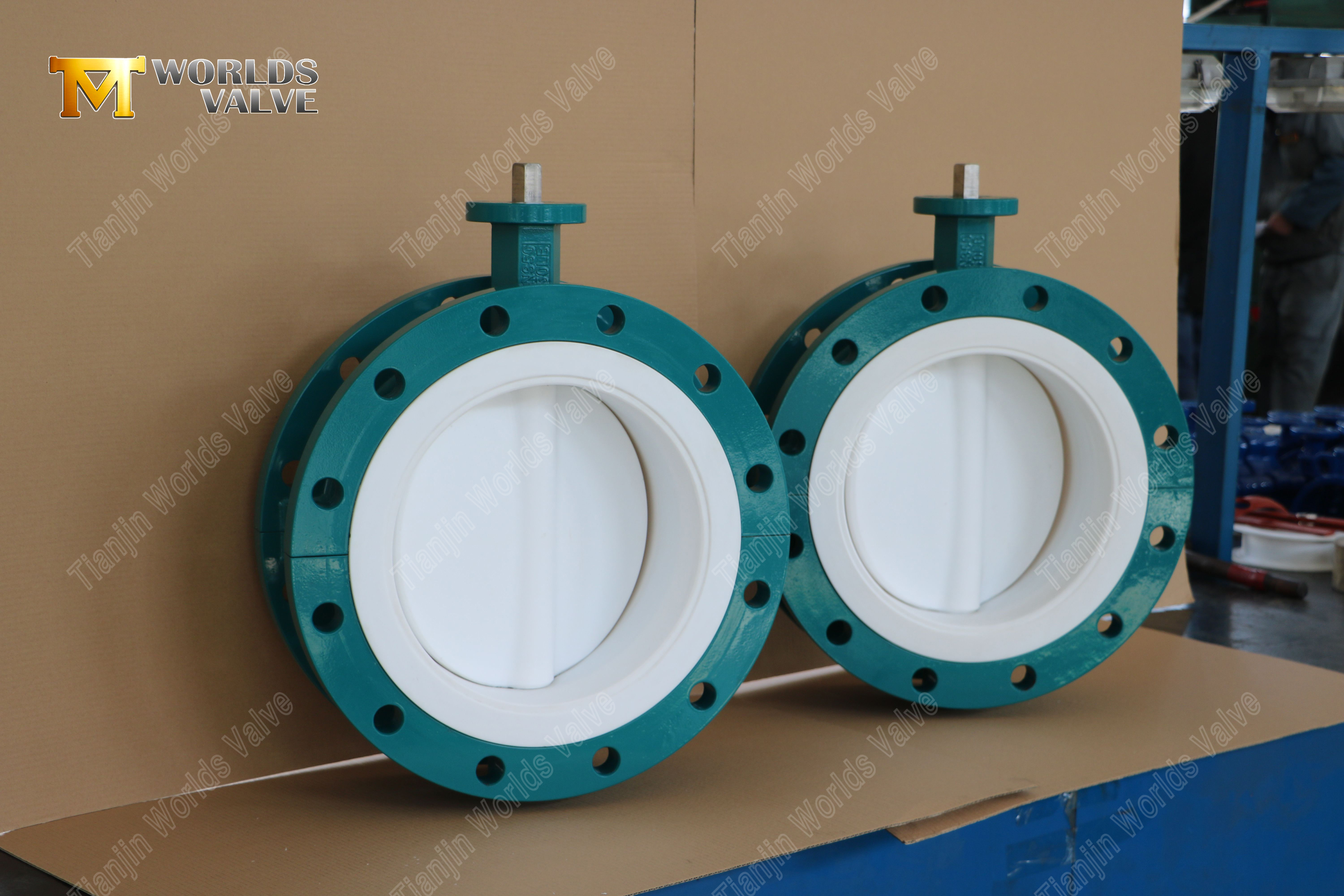

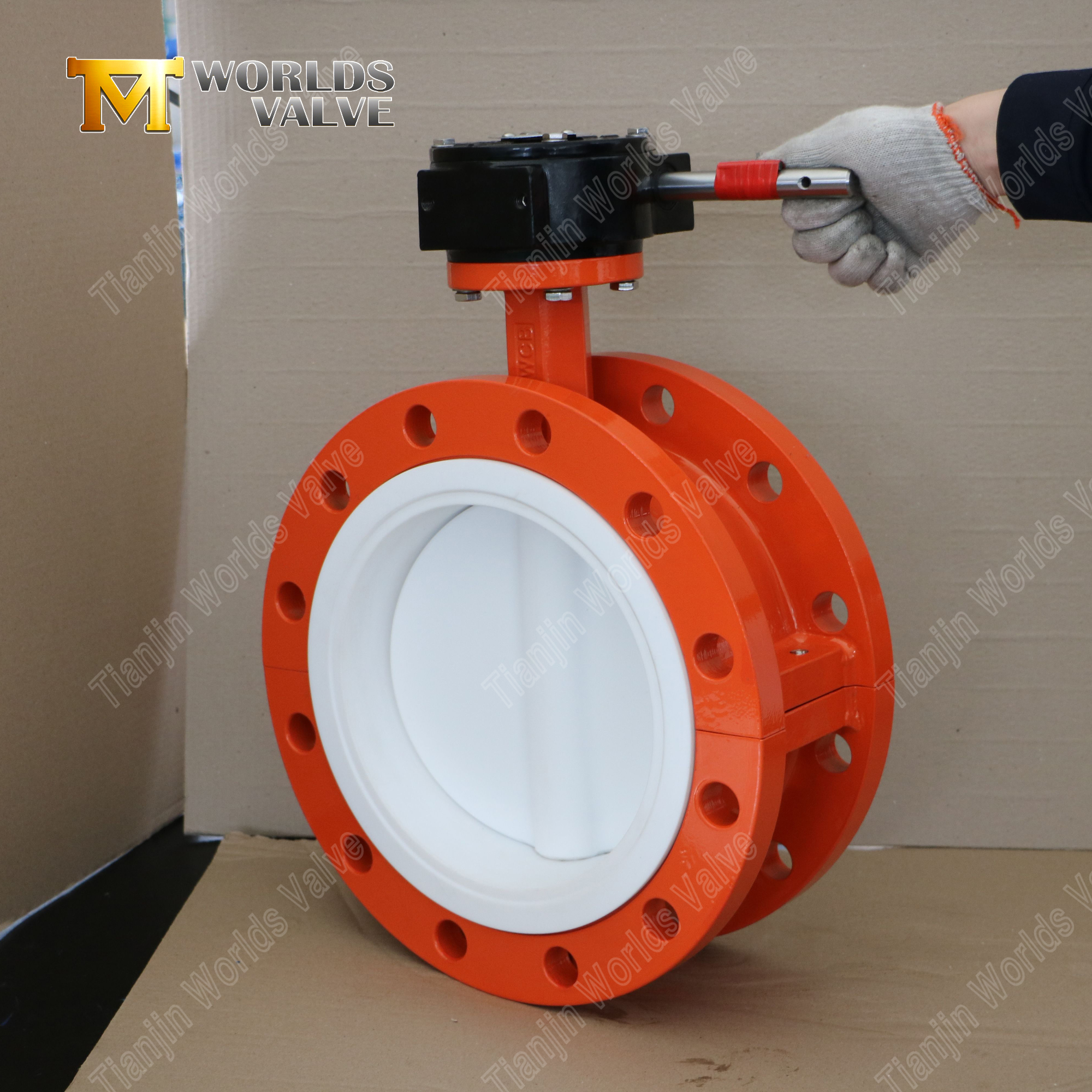

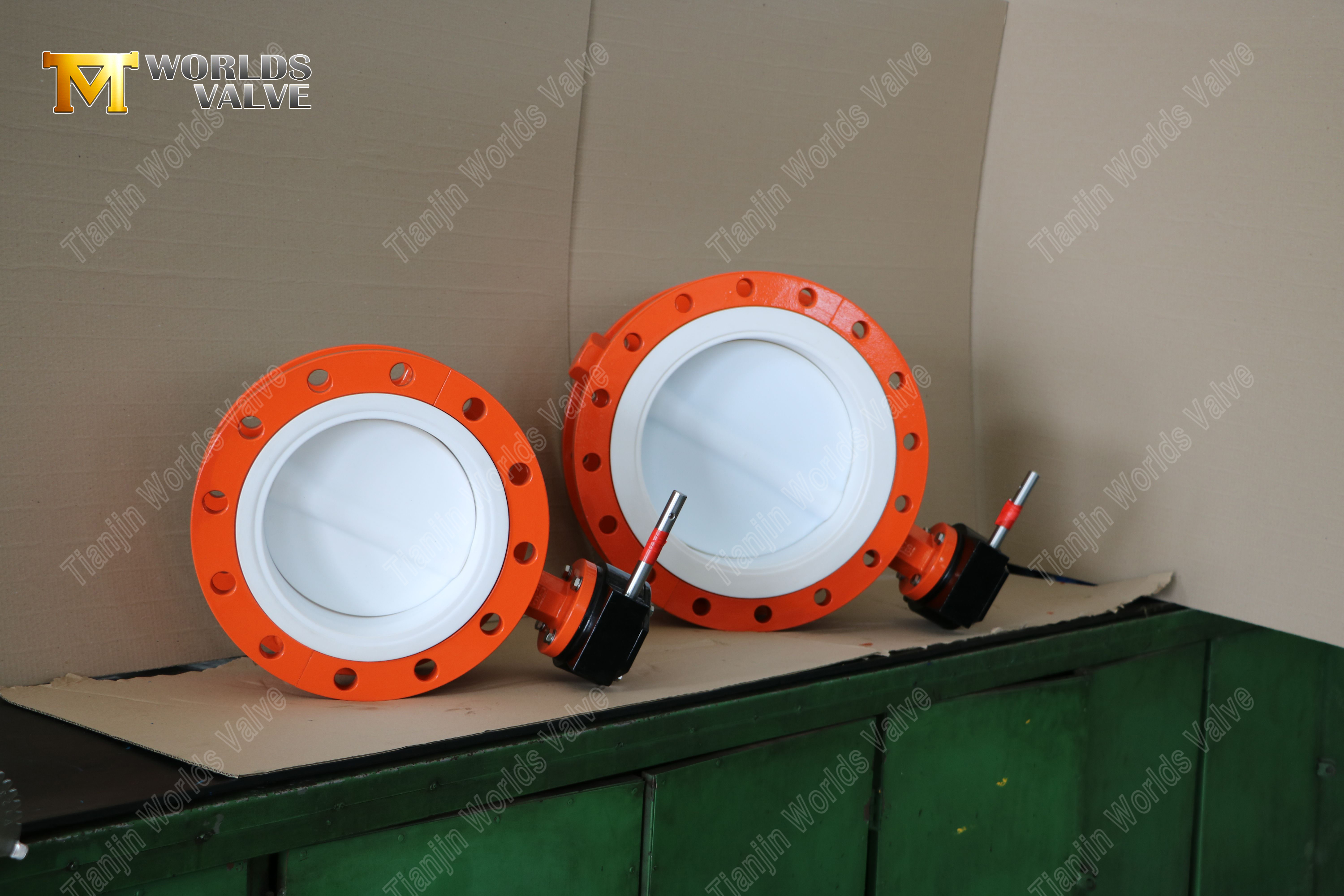

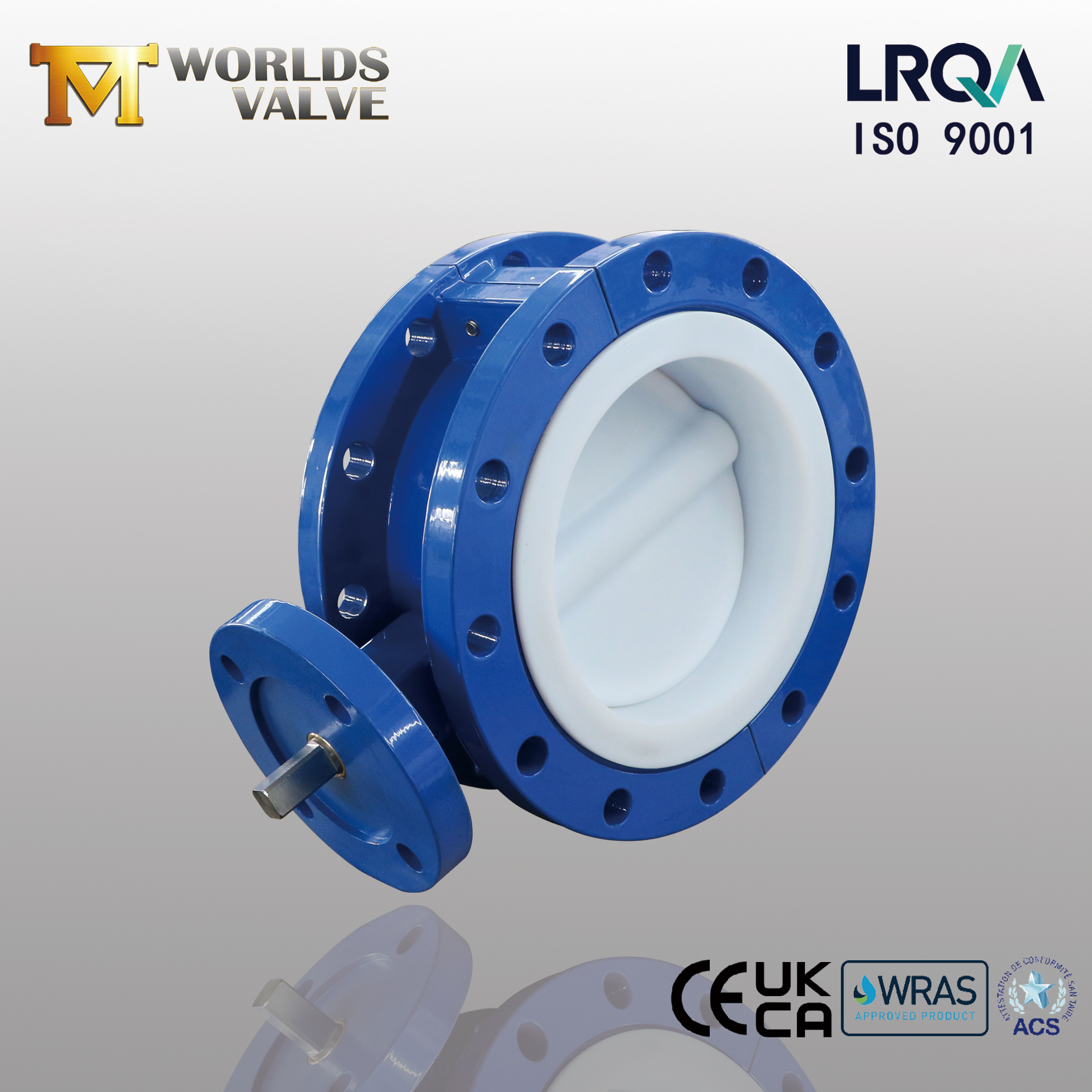

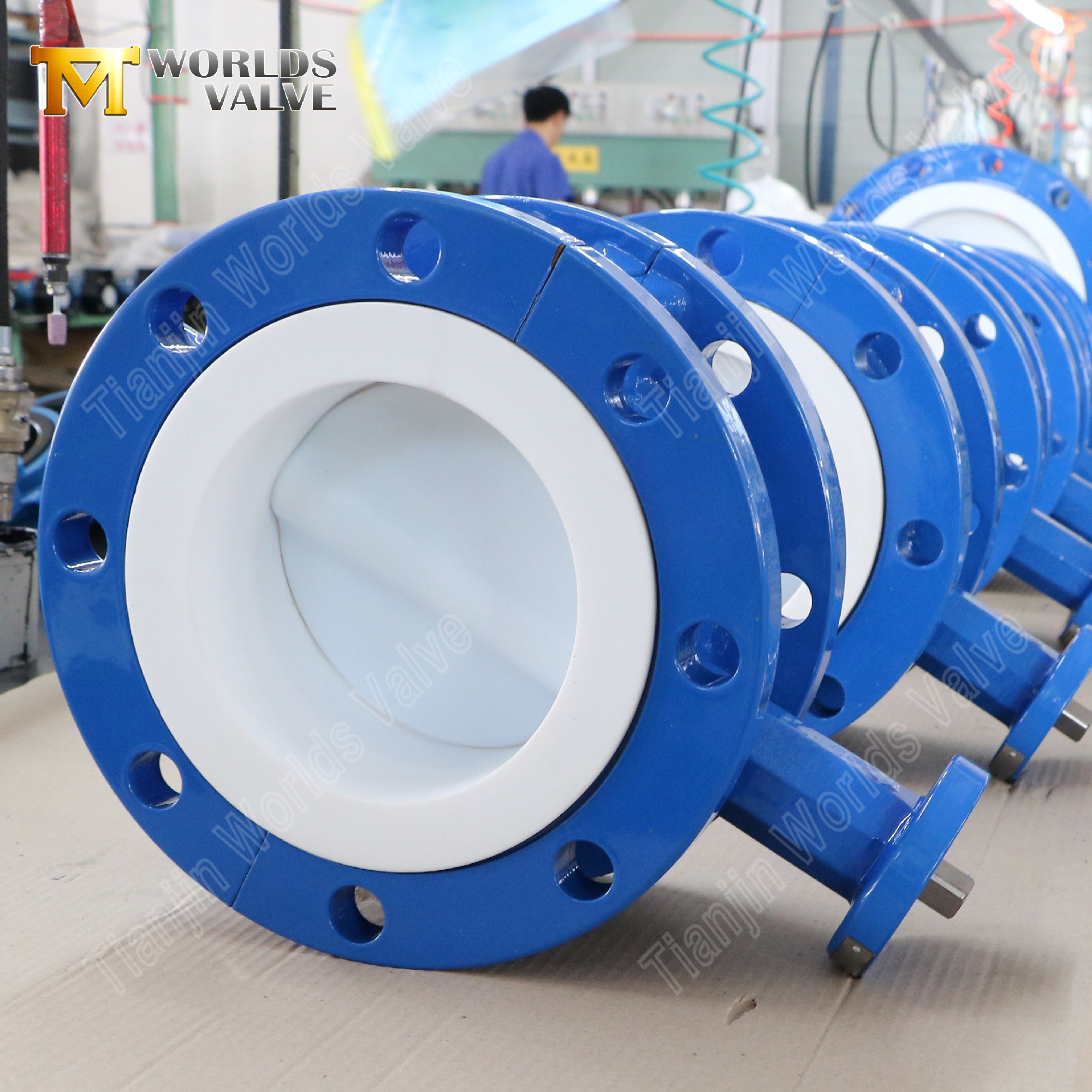

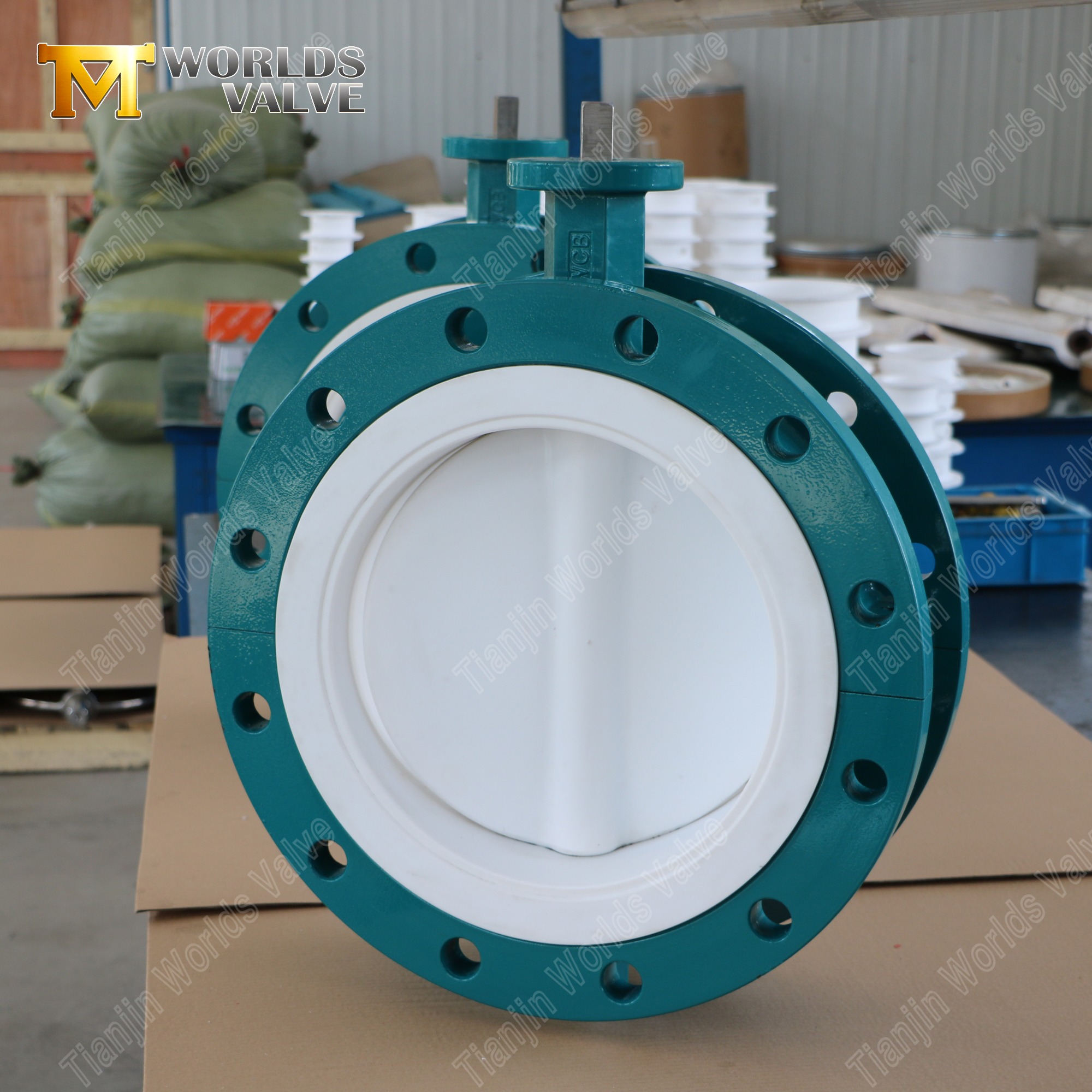

صمامات فراشة ذات حواف مبطنة بـ PTFE مقاومة للتآكل | حل فائق للحماية من التآكل
شركة Tianjin Worlds Valve Co., Ltd. - الشركة المصنعة المعتمدة ISO 9001 وCE وUKCA وWRAS
CBF04-TF01--تحميل دليل التشغيل والصيانة
1. نظام بطانة معزز من مادة PTFE
تصميم سمك محسن: بطانة PTFE مقاس 3-4 مم في المناطق شديدة التآكل توفر مقاومة فائقة للتآكل ضد الجزيئات الصلبة بتركيز يصل إلى 40%
عزل الوسائط بالكامل: يمنع تغليف PTFE كامل الجسم ملامسة المعدن للوسائط الكاشطة والمتآكلة
مرونة درجة الحرارة: يحافظ على سلامة البطانة من **-35 درجة مئوية إلى 200 درجة مئوية** في خدمة الكشط المستمرة
2. موثوقية الاتصال ذات الحواف
تصميم شفة قوية: الشفاه ANSI B16.5 Class 150# أو DIN EN 1092-1 PN16 ذات بنية عنق معززة
التركيب الآمن: تمنع وجوه الحافة المسننة انفجار الحشية تحت تقلبات الضغط والاهتزاز
الوصول إلى الصيانة: يتيح اتصال الحافة المثبت بمسامير سهولة الفحص الداخلي واستبدال المكونات
3. البناء المقاوم للتآكل
تعزيز منطقة التآكل: تعمل سماكة PTFE الإضافية عند حواف القرص ومناطق تلامس المقعد على إطالة عمر الخدمة بنسبة 200% مقارنة بالصمامات المبطنة القياسية
تصميم انحراف الجسيمات: تعمل هندسة القرص المُحسّنة على إعادة توجيه الجزيئات الكاشطة بعيدًا عن أسطح الغلق الحرجة
صلابة السطح: بطانة PTFE مع تعزيز الحشو تحقق صلابة Shore D 65 لتعزيز مقاومة التآكل
4. تكنولوجيا الختم المتقدمة
أداء التسرب الصفري: يحقق نظام الجلوس من PTFE إلى PTFE إغلاقًا محكمًا للفقاعات وفقًا لمعيار EN 12266-1 من الفئة A
تصميم تعويض التآكل: تحافظ مقاعد PTFE المرنة على سلامة الختم عند حدوث التآكل
خيار آمن للحريق: متوفر مع أختام معدنية ثانوية متوافقة مع API 607 لإيقاف التشغيل في حالات الطوارئ

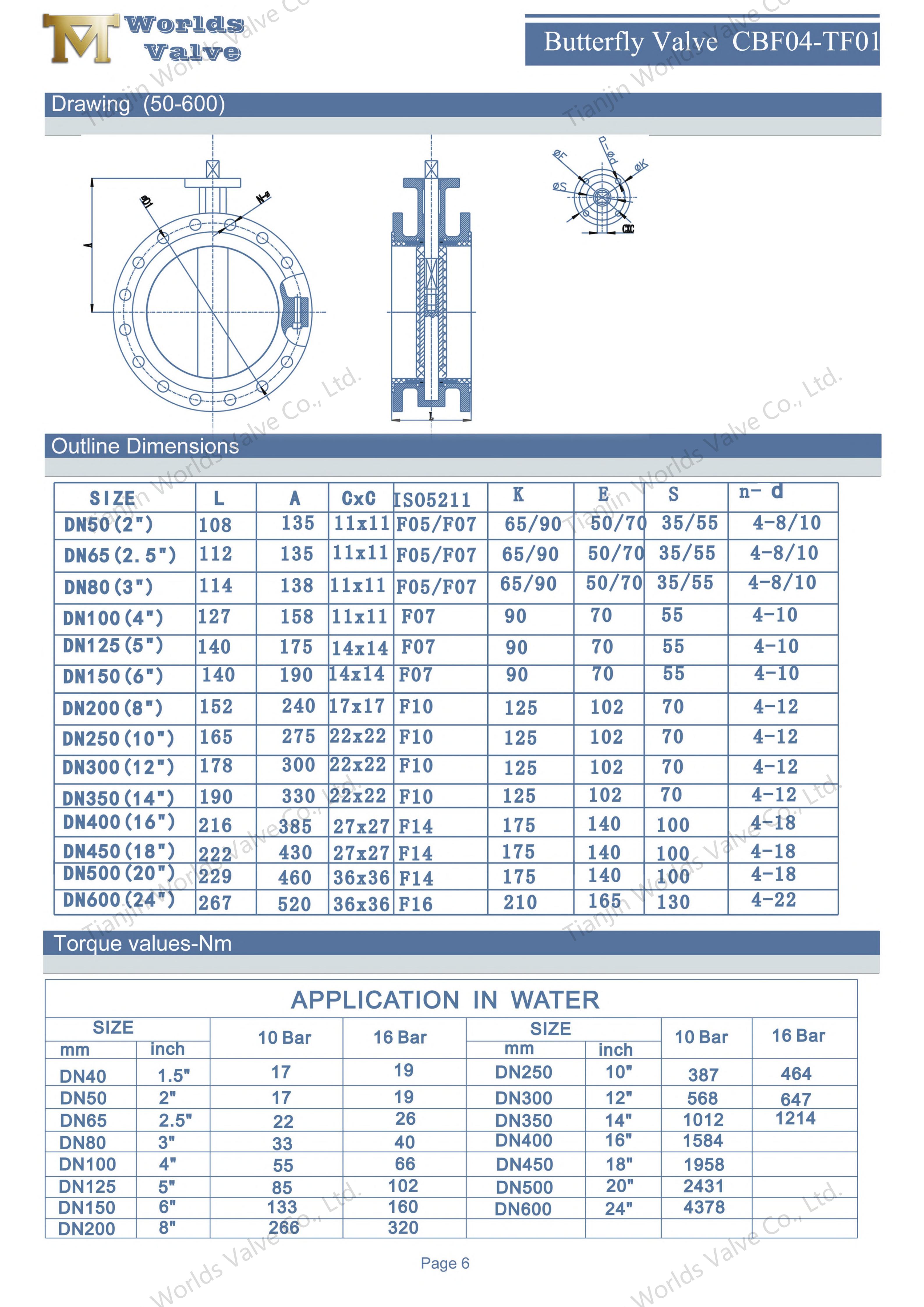

الحجم | DN50-DN250 | DN300-DN600 |
ماكس ضغط العمل | 16 بار | 10 بار |
درجة حرارة التشغيل | -35 درجة مئوية ~ +200 درجة مئوية (حسب الضغط والوسط والمواد) | |
متوسطة مناسبة | ماء اللحم، مياه الصرف الصحي، مياه الصرف الصحي، مياه البحر، الهواء، البخار، الغذاء، الزيوت، الطب، القلويات، الملح، إلخ | |
شفة أعلى | ISO5211 (حسب حاجة العميل) | |
معيار التصميم | EN593 BS5155 | |
وجها لوجه | DIN558-1 API609 دين3202F16 ISO5752 BS5155 | |
فحص الاختبار | EN12266-1 ISO5208 API598 | |
سكن شفة | ASME B16.1 125 رطل ASME B16.5 150 رطل BS4504 DIN2501 ISO7005 EN1092 | |
الاسم | مادة |
الجسم | الحديد الزهر حديد الدكتايل الكربون الصلب الفولاذ المقاوم للصدأ البرونزية |
القرص | حديد الدكتايل الفولاذ الكربوني الفولاذ المقاوم للصدأ البرونزية |
رمح | الفولاذ المقاوم للصدأ مونيل K500 |
Seat | بونا نبر إبدم فيتون تفلون هيبدم النيوبرين هيبالون مطاط طبيعي |
التعدين ومعالجة المعادن: ملاط المخلفات ومعالجة الخام والتعامل مع التركيز
المعالجة الكيميائية: الملاط الكيميائي الكاشط، ومعالجة المحفزات، وإنتاج الأصباغ
معالجة مياه الصرف الصحي: إزالة الحصى، ومعالجة الحمأة، والتحكم في النفايات السائلة الكاشطة
توليد الطاقة: أنظمة الطين FGD، ومعالجة الرماد، ونقل الرماد السفلي
اللب والورق: إعداد المخزون، وملاط الطلاء، ومعالجة الألياف المعاد تدويرها
الصلب والمعادن: حجم الملاط وخطوط إزالة الترسبات ومجاري النفايات الكاشطة
عمر الخدمة الممتد: توفر بطانة PTFE المعززة في مناطق التآكل الحرجة عمرًا أطول بمقدار 2-3 مرات في الخدمة الكاشطة
الحماية المزدوجة: يجمع بين مقاومة التآكل والتآكل للتطبيقات الأكثر تحديًا
صيانة مخفضة: يعمل البناء القوي والتصميم المقاوم للتآكل على تقليل تكاليف التوقف والاستبدال
الامتثال العالمي: تضمن شهادات CE وUKCA وWRAS القبول في الأسواق الدولية
الهندسة المخصصة: متوفر بتركيبات بطانة خاصة، وملامح سماكة، وتحسينات مقاومة للتآكل
الخبرة الفنية: الدعم الهندسي لتحليل التطبيقات الكاشطة وحلول الحماية من التآكل
تم تصميم هذه الصمامات الفراشة ذات الحواف المبطنة بـ PTFE خصيصًا للخدمات الكاشطة والتآكل الشديدة، مما يوفر حماية لا مثيل لها من التآكل وموثوقية في التعدين والمعالجة الكيميائية والتطبيقات الصناعية حيث تعد مقاومة التآكل والتآكل أمرًا بالغ الأهمية.
