رموز صمام الفراشة غير المصححة: المبادئ التشغيلية والأهمية الهندسية

أساسيات هندسة صمامات الفراشة

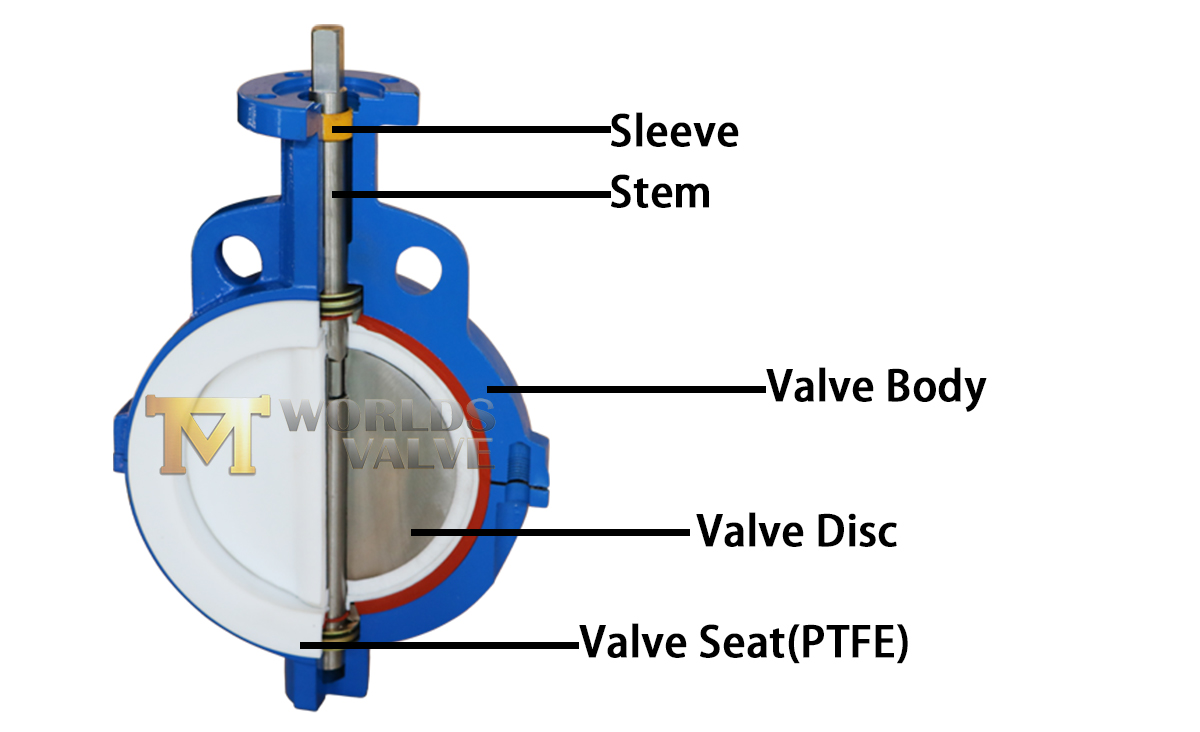

تعتمد النظم الصناعية الحديثة صمامات الفراشة لقدراتهم الاستثنائية لمكافحة التدفق من خلال آليات تشغيل ربع الدوران. تتكون هذه الصمامات من ثلاثة مكونات حرجة تعمل في حفلة موسيقية: قرص محرك الدقة يدور على ساق سبيكة عالية القوة داخل جسم صمام متين. عندما يكون بالتوازي مع اتجاه التدفق (موضع 0 درجة) ، يسمح القرص ذو الشكل الهوائي بأقصى قدر من الممر السائل ، في حين أن الدوران 90 درجة يخلق انسدادًا كاملًا للتدفق. يمكّن هذا المبدأ التشغيلي تعديلًا دقيقًا مع الحد الأدنى من فقدان الضغط - عادةً 0.2-0.6 قيم معامل معاملات - مما يجعلها فعالة بشكل خاص في خطوط أنابيب ذات قطر كبير تمتد إلى DN50 إلى مواصفات DN4800.

يرتبط اختيار المواد مباشرة بمتطلبات التطبيق. تخدم أجسام الحديد الدكتايل ذات الأقراص المبطنة من المطاط أنظمة مياه قياسية ، في حين أن البناء الفولاذ المقاوم للصدأ مع أقراص معدنية يصبح ضروريًا لخطوط البخار عالية الحرارة أو العمليات الكيميائية المسببة للتآكل. تتراوح أساليب التشغيل بين أدوات اليد اليدوية للتحكم الأساسي إلى المحركات الهوائية/الكهربائية التي تتيح تكامل العملية الآلية مع أوقات الاستجابة تحت ثانيتين في التطبيقات الدقيقة.

فك تشفير P & ID رمزية

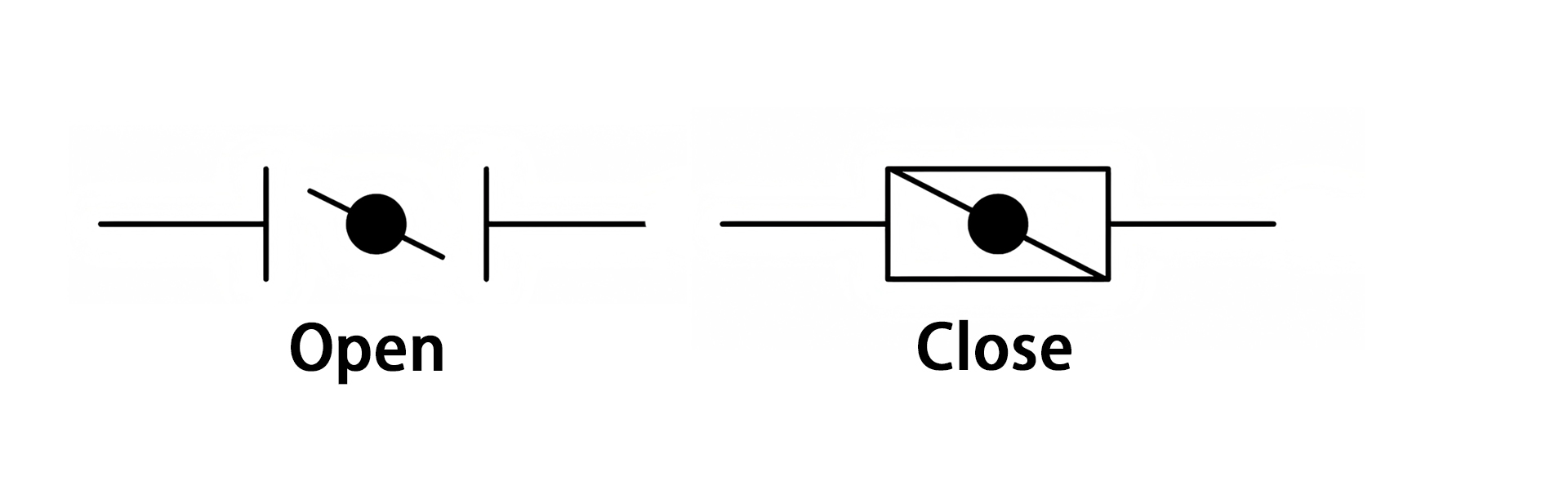

في مخططات الأنابيب والأجهزة ، تنقل رموز صمام الفراشة معلومات تقنية متعددة الطبقات من خلال عناصر مرئية موحدة. يتميز الرمز الأساسي بدائرة تمثل جسم الصمام ، الذي يشير إلى خط يشير إلى موضع القرص. يدل الاتجاه القطري عند 30 درجة -45 درجة على فتح جزئي ، في حين أن المحاذاة العمودية تشير إلى الإغلاق التام.

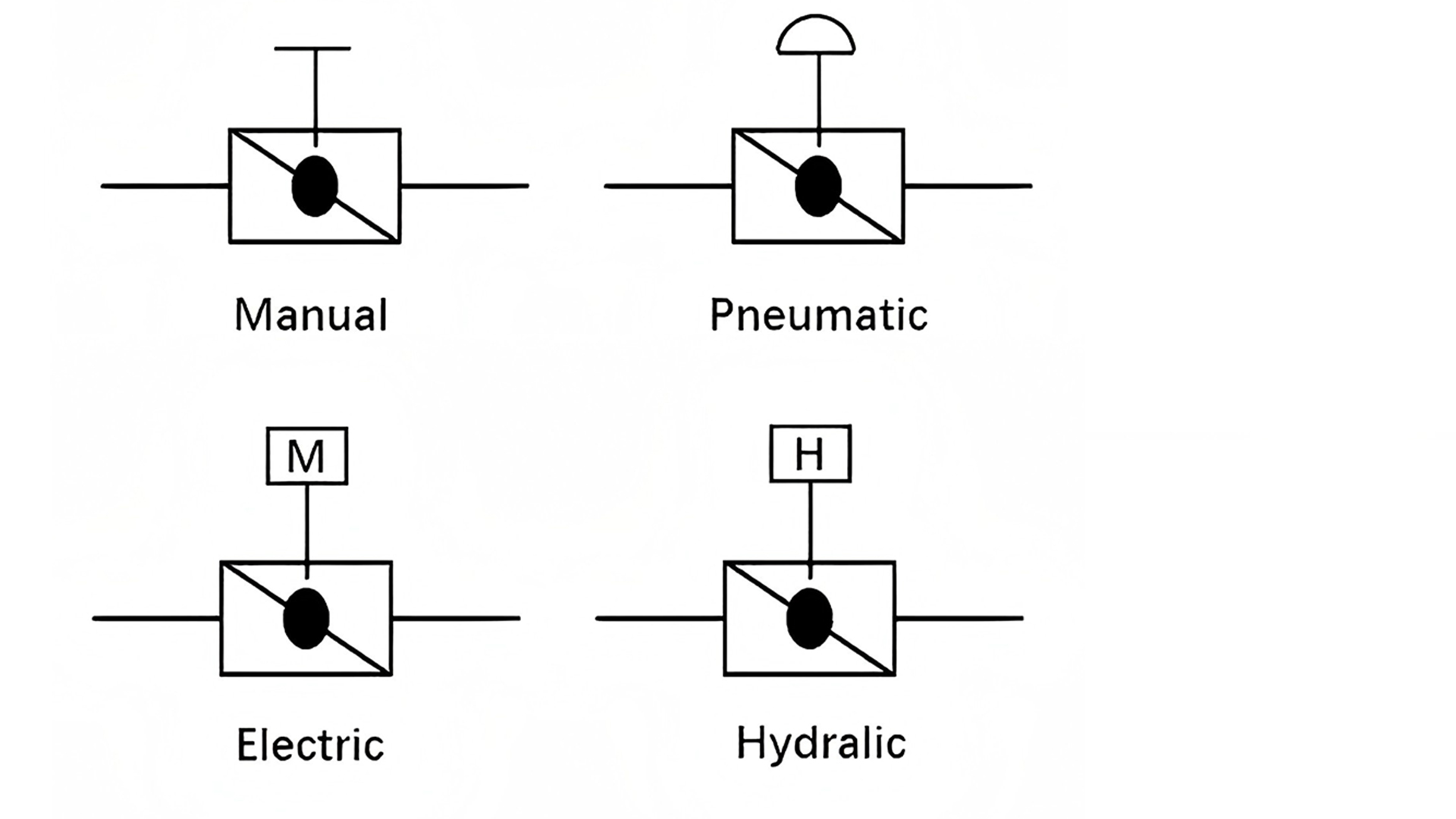

يظهر التفاضلات الحرجة في رموز المشغل:

الرموز الفارغة: العملية اليدوية (العجلة/الرافعة)

الملاحق الثلاثي: التشغيل الهوائي (رمز الاسطوانة)

تكامل صاعقة البرق: تشغيل المحرك الكهربائي

حاويات الماس: أنظمة التحكم الهيدروليكية

توفر العلامات المساعدة مواصفات التثبيت: "BW " يعين اتصالات بعقب التثبيتات الدائمة ، بينما يشير "rf " إلى الشفاه المرتفعة التي تتطلب أنواع حشية محددة. تظهر رموز المواد مثل CF8M (316 من الفولاذ المقاوم للصدأ) أو WCB (الصلب الكربوني) في الملاحظات التكميلية ، وتوجيه اختيار مقاومة التآكل.

منهجية التطبيق الصناعي

يتبع اختيار الصمام المناسب التقييم المنهجي للمعلمات التشغيلية:

الخطوة 1: التحليل المتوسط

تحديد التكوين الكيميائي ، ومحتوى الجسيمات ، ونطاقات درجة الحرارة. طلب حلول حمض الهيدروكلوريك PTFE تصطف الأقراص، في حين أن تطبيقات الدرجة الغذائية تتطلب 316 لتر من الفولاذ المقاوم للصدأ مع الأسطح الكهربائية.

الخطوة 2: التنميط في درجة حرارة الضغط

تطابق تصنيفات الصمام إلى أقصى الحدود:

PN16 صمامات ناعمة الجمل لأنظمة مياه منخفضة الضغط (أقل من 80 درجة مئوية)

المتغيرات المعدنية PN40 للبخار عالي الضغط (200-450 درجة مئوية)

تصاميم الفراغ الكاملة للمعالجة الصيدلانية

الخطوة 3: متطلبات التحكم

تعمل التشغيل اليدوي على التعديلات النادرة ، في حين أن أنظمة التحكم في العمليات تتطلب مشغلات مهنية/كهربائية مع ردود الفعل 4-20MA في وضع. تصبح شهادات آمنة من الحرائق (API 607) إلزامية في معالجة الهيدروكربون ، والتي تتطلب الأختام المعدنية الثانوية التي تنخرط أثناء الفشل الحراري.

أمثلة تنفيذ الصناعة

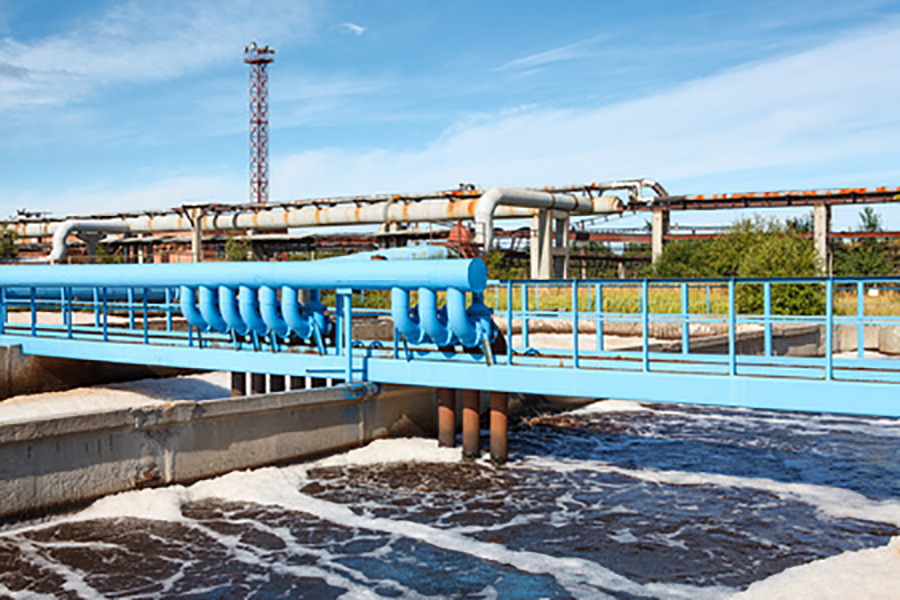

محطات معالجة المياه

DN1200 الصمامات المبطنة المطاط مع تصنيفات تسرب الفئة السادسة (FCI 70-2 المعيار) تدفقات الخزان التحكم ، والتي تتميز بأجسام مغلفة بالإبوكسي لمقاومة التآكل. تتيح المحركات الكهربائية تكامل SCADA لإدارة الفيضان.

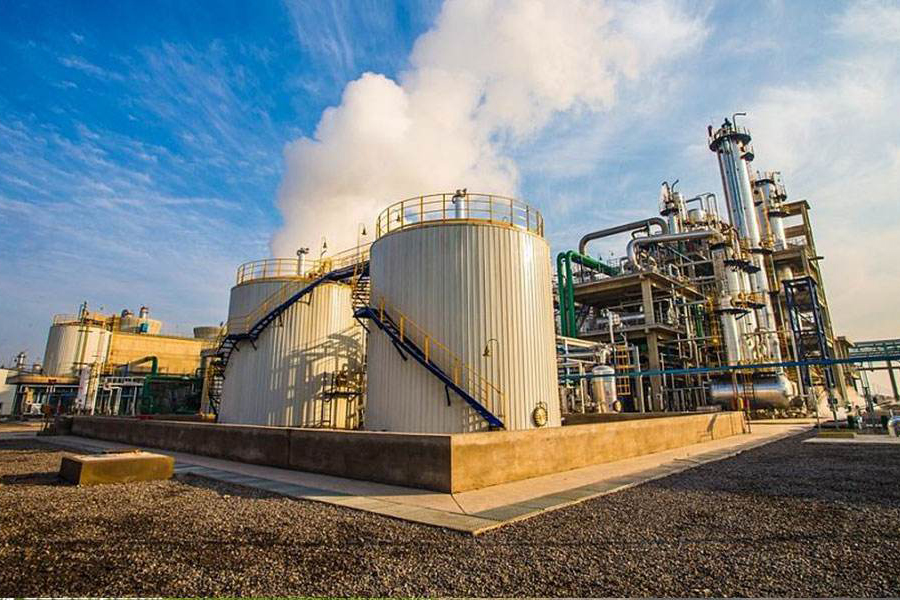

مصافي البتروكيماويات

تتوافق الصمامات الثلاثية ذات المقاعد المعدنية (API 609) مع تعامل مع خطوط أنابيب النفط الخام ، باستخدام مقاعد Distinel 625 للتسامح مع التدفق الكاشف. تحافظ التصميمات الآمنة على الحريق على سلامة الختم عند 650 درجة مئوية لمدة 30 دقيقة أثناء إغلاق الطوارئ.

HVAC الصيدلانية

الصمامات المصحوبة على غرار المشابك الصحية مع تشطيبات RA 0.8 ميكرومتر تحافظ على ظروف معقمة. يتطلب توافق التنظيف في مكان (CIP) قدرة دوران كاملة 90 درجة بدون مناطق ميتة ، إلى جانب التحمل على تعقيم البخار.

اعتبارات الصيانة الاستراتيجية

1. تحمل تزييت: مجمعات ليثيوم عالية الحرارة لصمامات البخار مقابل الشحوم ذات الدرجة الغذائية

2. دورات استبدال الختم: فترات زمنية مدتها 5 سنوات لمقاعد EPDM مقابل بدائل NBR لمدة عامين

3. معايرة المشغل: التحقق السنوي 4-20MA للإشارة للأنظمة الآلية

4. اختبارات محاذاة القرص: يضمن تحديد المواقع الموجهة بالليزر <0.5 درجة انحراف

تمنع المراقبة الاستباقية لقيم عزم الدوران (عادة 20-350 نانومتر حسب الحجم) تشوه الجذعية. تستخدم أنظمة التشخيص المتقدمة الآن أجهزة استشعار عزم الدوران اللاسلكية واختبار الانبعاثات الصوتي للتنبؤ بتدهور الختم قبل 6-8 أشهر من الفشل.
