تلعب صمامات Lug Butterfly دورًا حاسمًا في أنظمة التحكم في السوائل عبر الصناعات مثل معالجة المياه والنفط والغاز والمعالجة الكيميائية و HVAC. على عكس الصمامات القياسية أو صمامات الفراشة متحدة المركز ، تم تصميم صمام فراشة العروة بشكل فريد لتوفير مرونة فائقة للتثبيت ، وختم موثوق ، والقدرة على التعامل مع الضغط ثنائي الاتجاه. بنيتها ، التي تجمع بين جسم قوي على غرار العروة ، وقرص الصمام الدقيق ، وآلية الختم الفعالة ، يجعلها حلاً مثاليًا لأنابيب أنابيب حيث تكون الصيانة والمتانة والأداء أمرًا بالغ الأهمية. يتيح فهم هيكلها ومبدأ العمل والميزات الرئيسية للمهندسين والمشغلين اختيار الصمام المناسب لنظامهم ، وضمان التشغيل السلس والكفاءة على المدى الطويل.

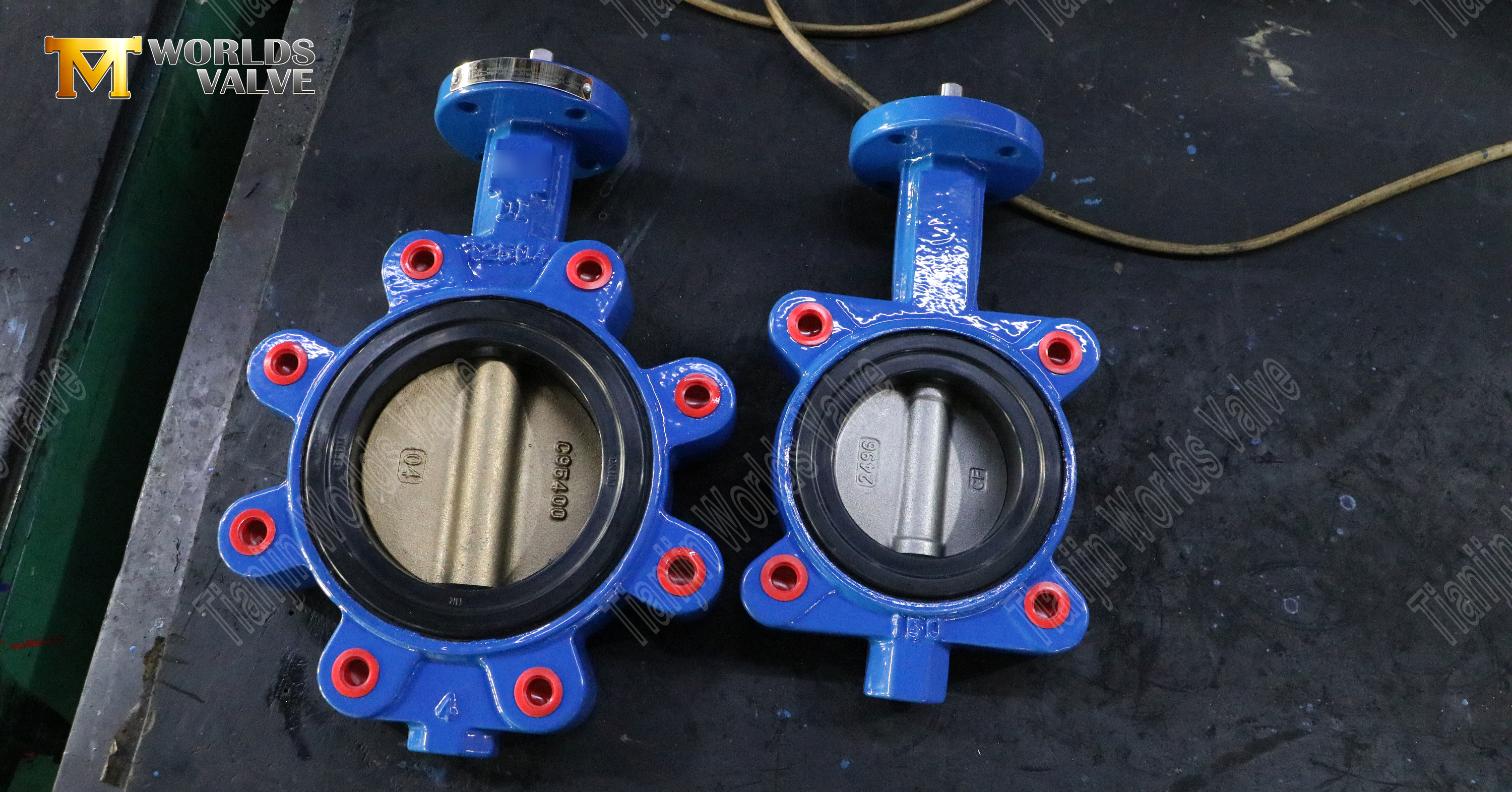

ال Lug Butterfly Valve لديه بنية محددة جيدًا تميزه عن أنواع الصمامات الأخرى. تم تصميم مكوناته للعمل معًا بسلاسة ، مما يضمن التحكم الفعال في التدفق وختم آمن.
يتكون جسم صمام فراشة العروة عادة من الفولاذ المقاوم للصدأ أو الحديد الدكتايل أو الصلب الكربوني ، مما يوفر مقاومة القوة والتآكل. يشتمل التصميم على غرار العروة على إدراج ملولبة (العروات) حول جسم الصمام ، مما يسمح له بالانسحاب مباشرة إلى الشفاه في خط الأنابيب. على عكس الصمامات على غرار الويفر ، والتي تقع بين الشفاه ، يمكن تثبيت صمام فراشة العروة في نهاية الخط (خدمة مسدودة) دون الحاجة إلى دعم مجرى النهر ، مما يجعله متعدد الاستخدامات للغاية لتخطيطات الأنابيب المعقدة.
قد يكون الجسم مطليًا أو مبطنة مع الإيبوكسي أو المطاط أو PTFE لتعزيز المقاومة الكيميائية ومنع التآكل ، خاصة في السوائل العدوانية أو عالية الحرارة. يجعل الشكل المدمج والوزن الخفيف نسبيًا للصمام من السهل التعامل معه أثناء التثبيت وتقليل التوتر على أنظمة الأنابيب.
قرص الصمام هو عنصر التحكم في تدفق المفاتيح. عادةً ما يكون القرص مصنوعًا من الفولاذ المقاوم للصدأ أو البرونز المصنوع من الألومنيوم أو الحديد المغطى بالدكتايل المغلفة. المعالجات السطحية ، مثل الصيد الكهربائي أو الطلاء الصلب ، وتحسن مقاومة التآكل وتقليل الاحتكاك أثناء الفتح والإغلاق.
يتم تثبيت القرص على جذع يسمح له بتدوير 90 درجة ، وتنظيم التدفق من مفتوح بالكامل إلى مغلق بالكامل. يمكن أن يكون القرص متحدة المركز (المتمركز في جسم الصمام) أو غريب الأطوار (إزاحة من خط الوسط) ، مما يؤثر على خصائص التدفق وأداء الختم. تصاميم غريب الأطوار ، مثل الإزاحة المزدوجة أو الثلاثية ، تقلل من التآكل على الختم وتسمح بإغلاق أكثر إحكاما ، حتى في ظل ظروف الضغط العالي.
يوفر مقعد الصمام سطح الختم الذي يغلق عليه القرص. تختلف مواد المقعد اعتمادًا على التطبيق ونوع السائل ، بما في ذلك EPDM أو PTFE أو NBR أو المعدن للسوائل ذات درجة الحرارة العالية أو الكاشطة.
يمكن أن يوفر صمام فراشة العروة ختم ثنائي الاتجاه ، مما يعني أنه يمكن أن يتوقف بشكل فعال من التدفق من أي من الاتجاهين. هذه الميزة مهمة بشكل خاص في خطوط الأنابيب التي قد تعاني من ضغط من مصادر المنبع والمصب. يضمن تصميم المقعد السليم الحد الأدنى من التسرب وعزم الدوران المنخفض وحياة الخدمة الطويلة.
يمكن تشغيل الصمام يدويًا باستخدام رافعة أو ترس ، أو تلقائيًا باستخدام المحركات الهوائية أو الكهربائية. تعتبر الرافعات اليدوية شائعة في الصمامات ذات القطر الصغير ، بينما يتم استخدام مشغلي التروس للصمامات الأكبر التي تتطلب عزم دوران أعلى. يسمح المحركات الهوائية والكهربائية بالتحكم عن بُعد ، والتكامل في الأنظمة الآلية ، وتنظيم التدفق الدقيق. يمكن أن تتضمن أنظمة التشغيل أيضًا مؤشرات الموضع أو محولات الحد ، مما يوفر للمشغلين ملاحظات واضحة على حالة الصمام.
ال Lug Butterfly Valve تعمل عن طريق تدوير قرصها 90 درجة حول المحور الساق ، مما يوفر طريقة بسيطة ولكنها فعالة للغاية للتحكم في تدفق السوائل. عندما يتوافق القرص بالتوازي مع التدفق ، يكون الصمام مفتوحًا بالكامل ، مما يسمح للسوائل بالمرور بأقل قدر من المقاومة وانخفاض الضغط. على العكس من ذلك ، عندما يكون القرص عموديًا على التدفق ، فإنه يضغط بحزم مقابل المقعد ، ويوقف مرور السوائل تمامًا. تجعل عملية تشغيل ربع الدور هذه صمامات Butterfly السريعة سريعة العمل ، وهو أمر مفيد بشكل خاص في المواقف التي تتطلب إغلاق الطوارئ أو الاستجابة السريعة في أنظمة التحكم الآلية.
تتمثل الميزة المميزة لصمام فراشة العروة في قدرتها على التعامل مع الضغط ثنائي الاتجاه. على عكس الصمامات على غرار الويفر التي تعتمد على ضغط المنبع للحفاظ على الختم ، يمكن أن تحافظ صمامات العروة على الضغط من كل من اتجاهات المنبع والمصب. تمنع هذه الإمكانية تدفق الخلفية وتسمح بتثبيت الصمام في أقسام مسدود من خطوط الأنابيب أو في المواقف التي تتطلب عزل النظام الجزئي. يضغط القرص بشكل موحد على مقعد الصمام ، مما يخلق ختمًا ضيقًا ومقاومًا حتى في ظل ظروف الضغط العالي. تجعل هذه الموثوقية صمامات فراشة العروة مناسبة للتطبيقات الحرجة في معالجة المياه والمعالجة الكيميائية وخطوط أنابيب النفط والغاز.
تأتي صمامات Butterfly Lug في تكوينات داخلية مختلفة تؤثر على تشغيلها وأدائها:
الصمامات المركزية (متحدة المركز): في هذا التصميم ، يتركز القرص داخل جسم الصمام. صمامات خط الوسط واضح وموثوق به ، مما يجعلها مناسبة للتطبيقات ذات الضغط المنخفض. ومع ذلك ، نظرًا لأن القرص يتصل باستمرار بالمقعد أثناء العملية ، يمكن أن يعاني المقعد من ارتداء أعلى مع مرور الوقت.
صمامات غريب الأطوار (إزاحة مزدوجة أو ثلاثية): في التصميمات غريب الأطوار ، يتم تعويض القرص من خط الوسط لجسم الصمام. تقلل هذه الإزاحة الاحتكاك بين القرص والمقعد أثناء الفتح والإغلاق ، مما يقلل من متطلبات عزم الدوران وارتداءه. تعمل تصاميم الإزاحة المزدوجة والثلاثية على تحسين أداء الختم ، وتعزيز طول العمر ، وهي مثالية للأنظمة ذات الضغط العالي أو القطر الكبير. تضمن هذه التصميمات إغلاقًا ضيقًا بأقل تسرب مع توفير تشغيل أكثر سلاسة.
يسمح مبدأ العمل هذا بصمامات فراشة العروة لتحقيق تشغيل سريع وفعال وموثوق به ، مما يجعلها مناسبة للغاية لكل من الأنظمة الصناعية اليدوية والآلية.
العديد من الخصائص تجعل صمام فراشة العروة خيارًا مفضلًا عبر صناعات متعددة:
القدرة على تحمل الضغط ثنائي الاتجاه: يمكن للصمام التعامل مع الضغط من كل من اتجاهات المنبع والمصب ، مما يضمن تشغيل آمن وموثوق في خطوط الأنابيب حيث تحدث تقلبات الضغط. هذه الميزة ضرورية للخدمة المسدودة وسيناريوهات العزل.
سهولة التثبيت والصيانة: تسمح العروات الملولبة بالتثبيت دون إزعاج الأنابيب المصب ، مما يتيح الصيانة أو إزالة الصمام دون إغلاق النظام بأكمله. يسهل التصميم المدمج والخفيف الوزن التعامل مع المعالجة والنقل والتركيب في المساحات المحصورة.
بناء مدمج وخفيف الوزن: يقلل الجسم على غرار العروة من حجم الصمام والوزن مقارنة بأنواع الصمامات الأخرى من تصنيفات الضغط المكافئة. هذا يقلل من التوتر على خطوط الأنابيب ، ويبسيط التكامل ، ويسمح بالاستخدام في المساحات الضيقة حيث قد تكون الصمامات الأخرى غير عملية.
أداء ختم متفوق: المواد المختارة بشكل صحيح ، وتصميمات المقاعد المتقدمة ، والتكوينات الغريبة توفر إمكانية إغلاق ممتازة وموثوقية طويلة الأجل. تعزز الطلاء المتخصص ومواد المقعد مقاومة التآكل الكيميائي ، وتغيرات درجة الحرارة ، والتآكل ، وتوسيع عمر الخدمة حتى في البيئات الصناعية القاسية.
خيارات التشغيل متعددة الاستخدامات: يمكن تشغيل صمامات فراشة العروة يدويًا باستخدام رافعات اليد أو الآلي باستخدام المحركات الهوائية أو الكهربائية. يسمح هذا التنوع بالتكامل في مختلف أنظمة التحكم ، ودعم التطبيقات في معالجة المياه ، وإدارة مياه الصرف ، وخطوط أنابيب النفط والغاز ، والمعالجة الكيميائية ، وتوليد الطاقة.
بشكل عام ، فإن الجمع بين التشغيل الفعال لربع الدوران ، والختم ثنائي الاتجاه ، والتشغيل متعدد الاستخدامات ، والبناء المتين يجعل صمامات فراشة العروة حلًا فعالًا للغاية ويمكن الاعتماد عليه لأنظمة الأنابيب الصناعية الحديثة. أنها توفر المرونة والموثوقية والسلامة اللازمة للتطبيق الظروف التشغيلية مع تقليل تحديات الصيانة والتعطل.
ال Lug Butterfly Valve هو اختيار موثوق للغاية ومتعدد الاستخدامات لأنظمة التحكم في التدفق الصناعي ، ويجمع بين المتانة ، وسهولة التثبيت ، والتشغيل الفعال. يضمن جسمه على غرار العروة ، وقرص الهندسة الدقيقة ، والمقعد عالي الأداء ، ختمًا ممتازًا وأداء طويل الأجل ، في حين أن دوران القرص ربع الدور يسمح بفتح وإغلاق سريع. يوفر الختم المفرد أو ثنائي الاتجاه السلامة في ظل ظروف ضغط متفاوتة ، وتصميمه الخفيف الخفيف يجعل الصيانة مباشرة. المزايا الرئيسية مثل التشغيل المرن والبناء القوي تجعل صمام فراشة العروة مثاليًا للمياه والزيت والغاز والكيمياء. للمهندسين والمشغلين الذين يبحثون عن صمامات عالية الجودة تقدم الكفاءة والموثوقية وتقليل وقت التوقف ، شركة Tianjin Worlds Valve Co. ، Ltd. يقدم معلومات مفصلة عن المنتج ، والتوجيه الفني ، والدعم المباشر. يضمن الاتصال بهم الوصول إلى المشورة المهنية وحلول صمام الفراشة الممتازة لجميع الاحتياجات الصناعية.
